4-2 Pulizia del modulo laser (Modulo laser a diodo da 10W/20W)

Frequenza di manutenzione consigliata: una volta al mese.

Passaggi di manutenzione:

A. Pulizia della ventola
B. Pulizia della lente di messa a fuoco
C. Pulizia dei pin a molla

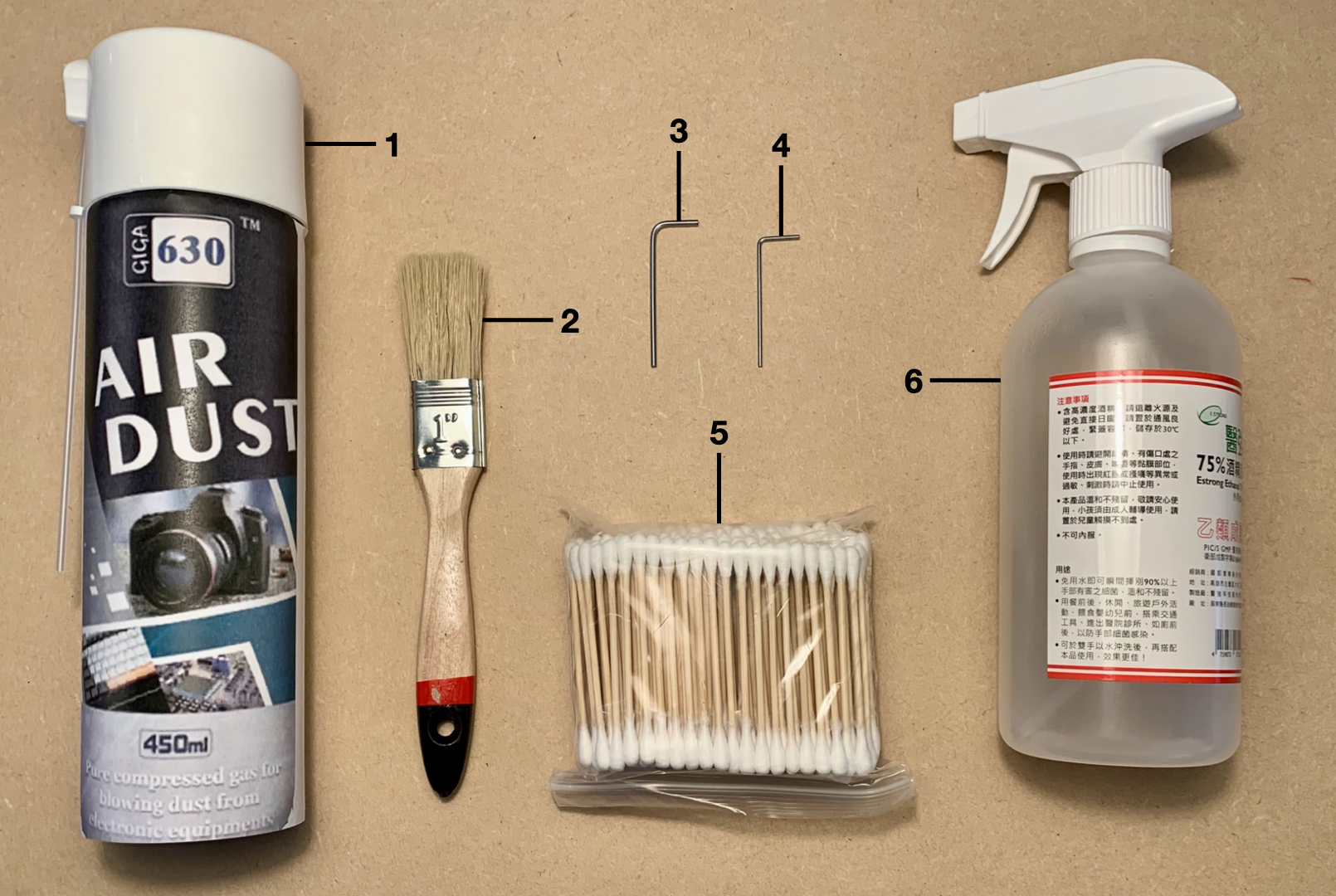

Elementi di preparazione:

1. Bomboletta ad aria compressa
2. Spazzola
3. Chiave esagonale da 2 mm (non inclusa)
4. Chiave esagonale da 1,5 mm (inclusa nella scatola degli accessori)
5. Bastoncino di cotone
6. Alcool al 75%

A. Pulizia della ventola

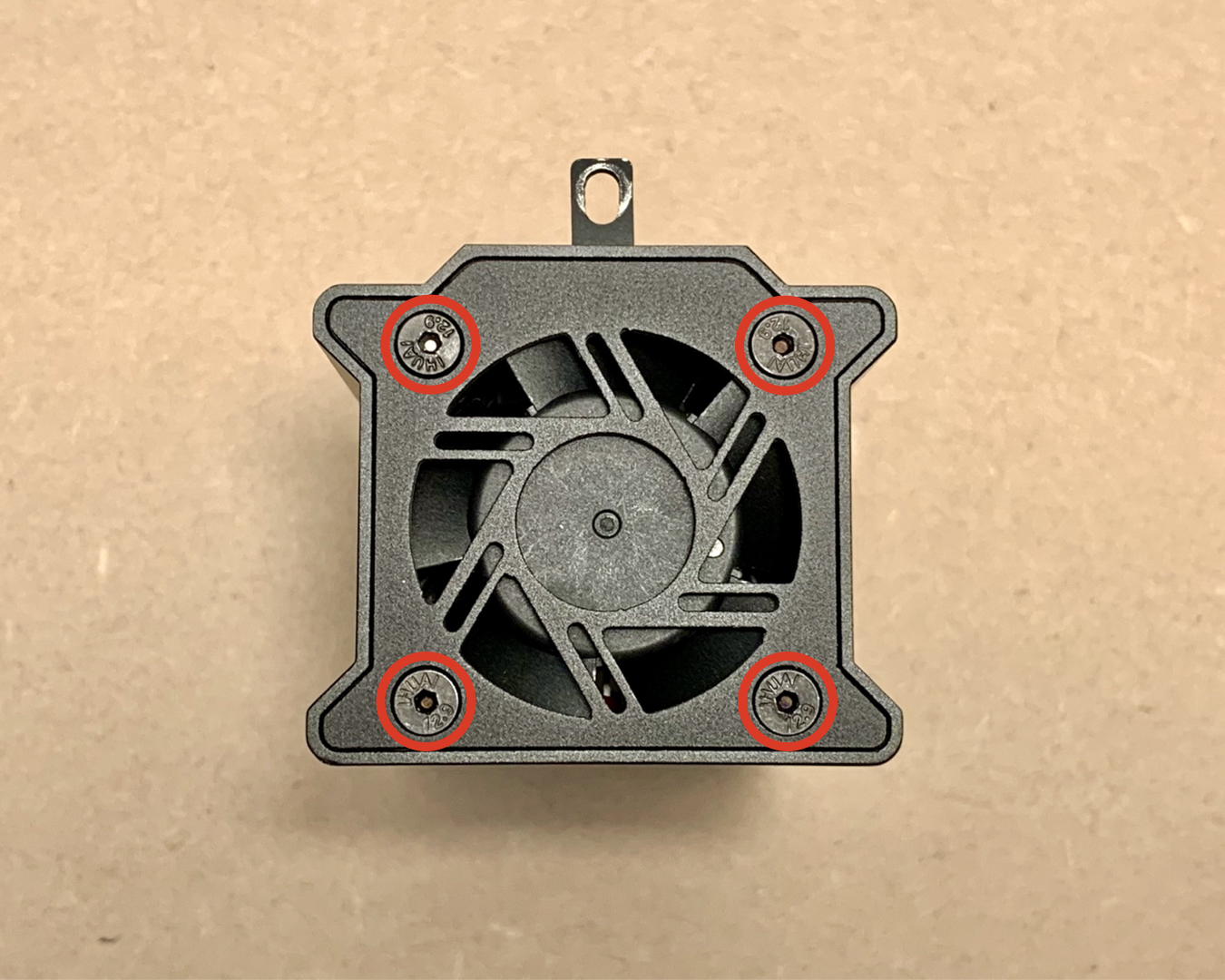

1. Utilizzare una chiave esagonale da 2 mm per rimuovere le quattro viti sulla parte superiore del modulo laser. (Attenzione: l'utensile incluso nella scatola degli accessori è una chiave esagonale da 1,5 mm, non da 2 mm. Assicurarsi di utilizzare l'utensile della dimensione corretta.)

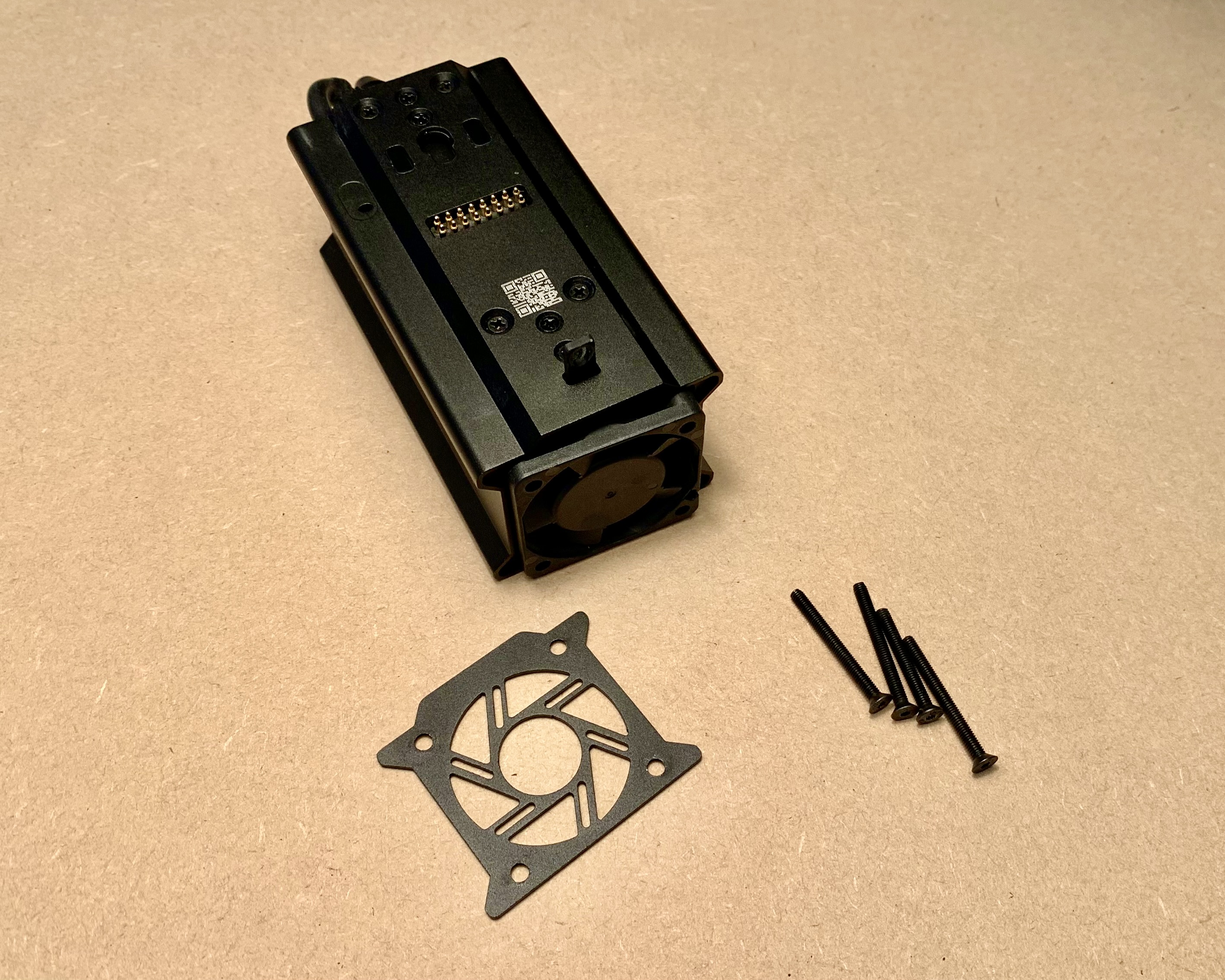

2. Rimuovere il coperchio ed estrarre la ventola.

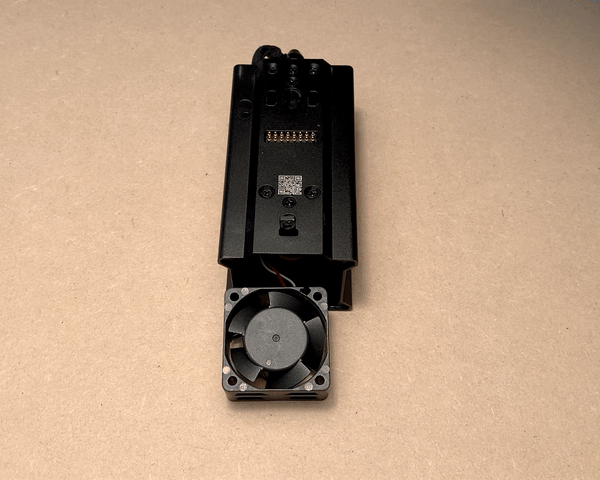

3. Utilizzare la bomboletta ad aria compressa per rimuovere la polvere sulla ventola.

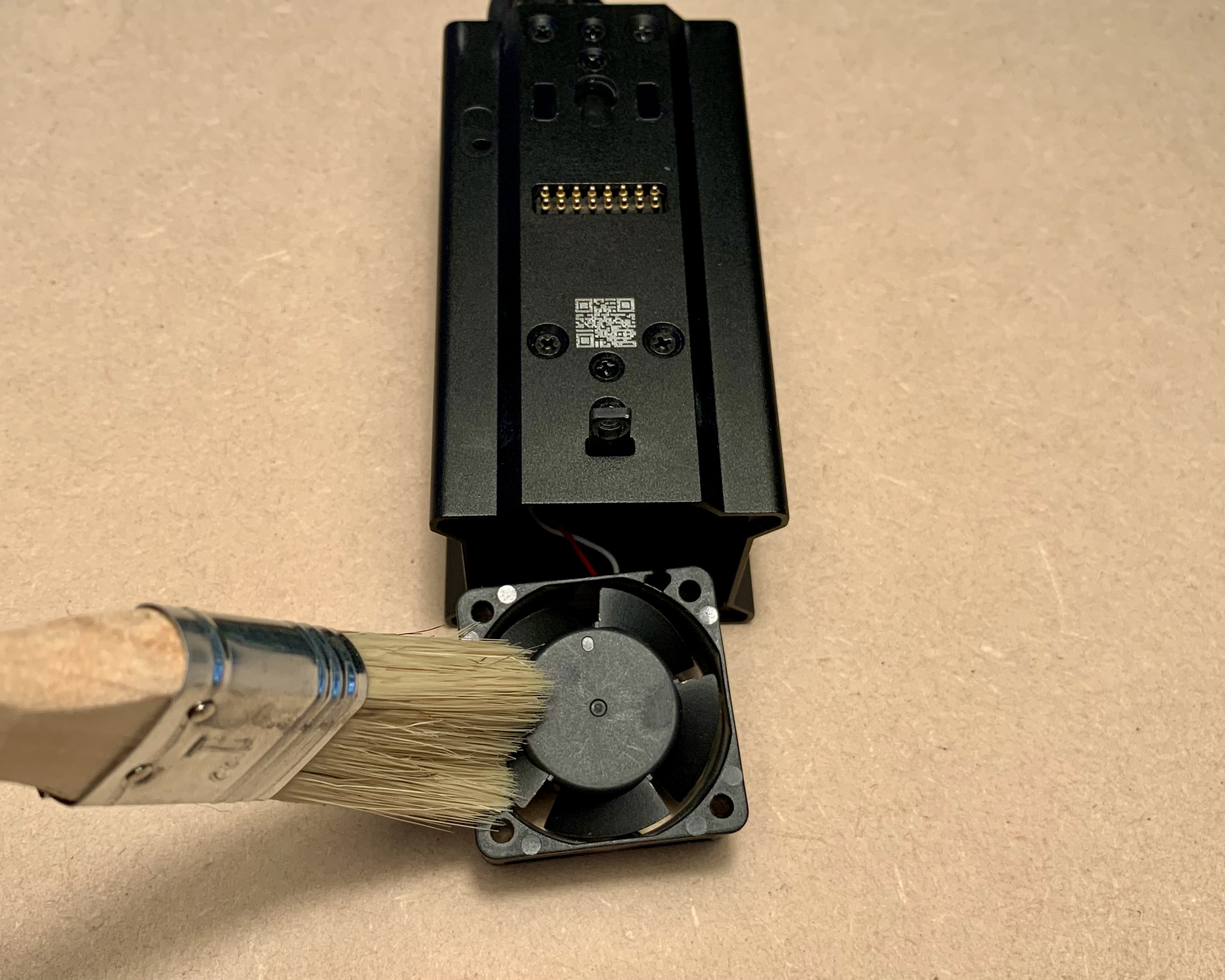

   Utilizzare la spazzola per pulire la polvere rimanente.

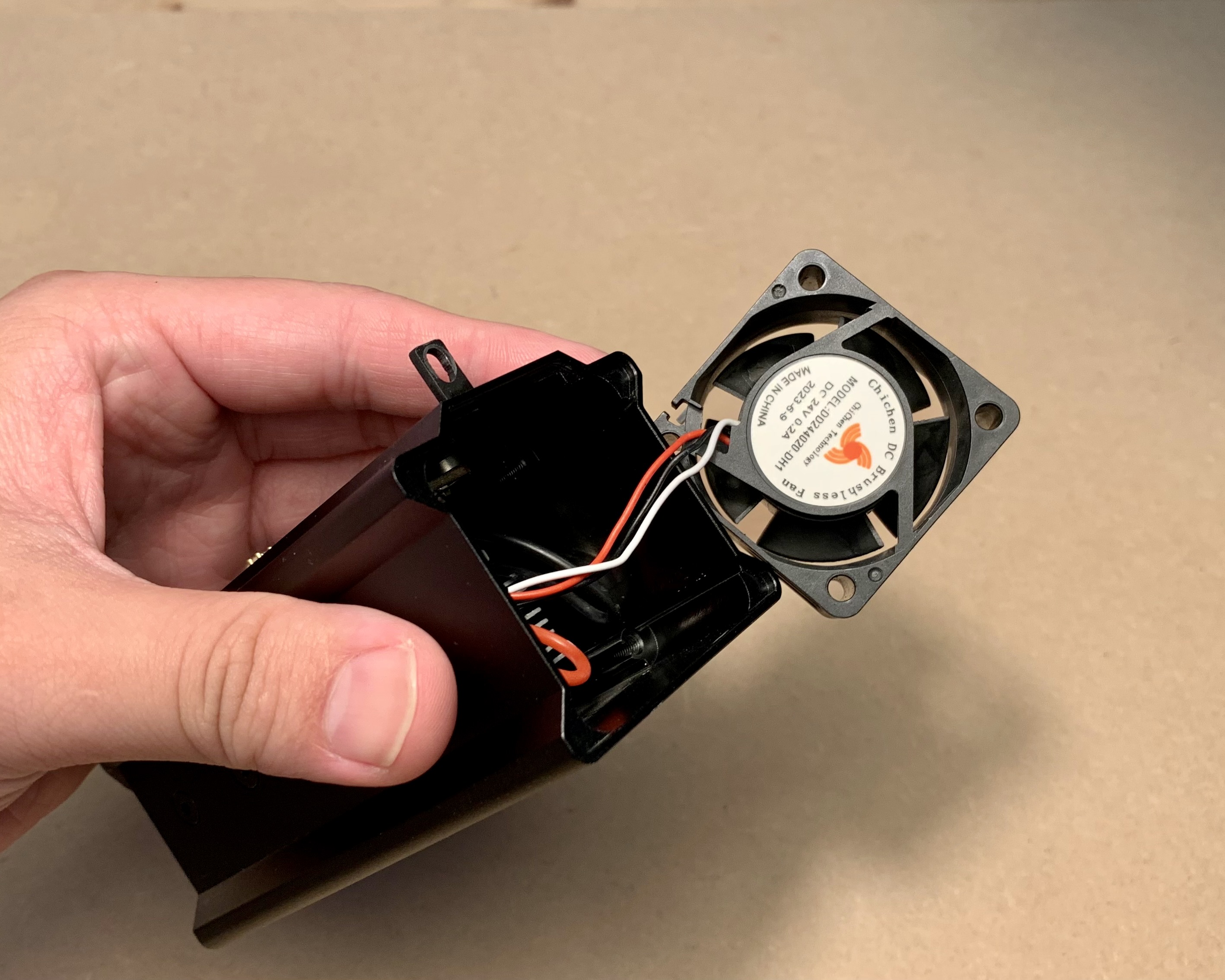

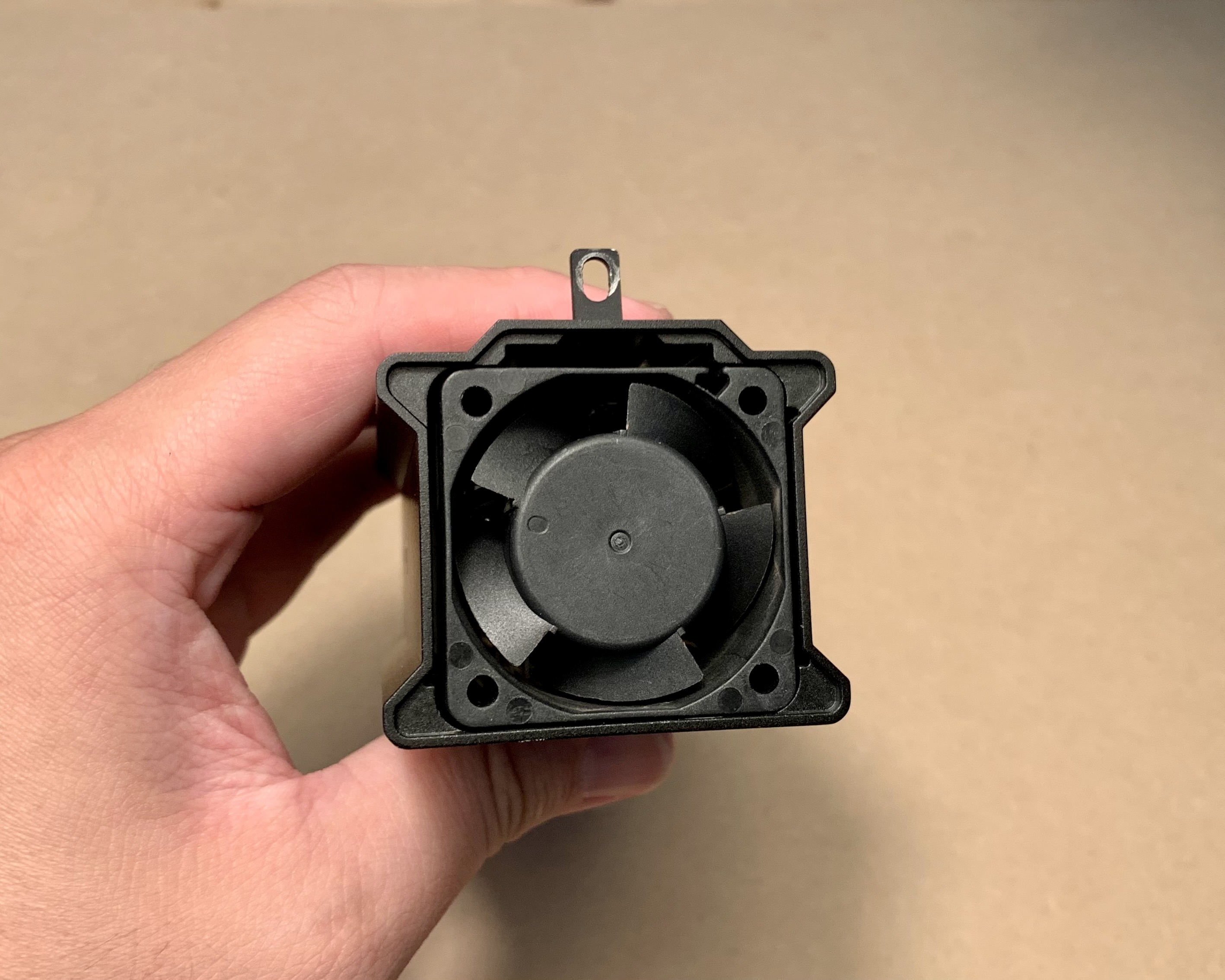

4. Installare la ventola, prestando attenzione al cavo e alla direzione. (L'etichetta deve essere rivolta verso il basso.) Durante la manipolazione della ventola, fare attenzione a non pizzicare i cavi per evitare danni.

B. Pulizia della lente di messa a fuoco

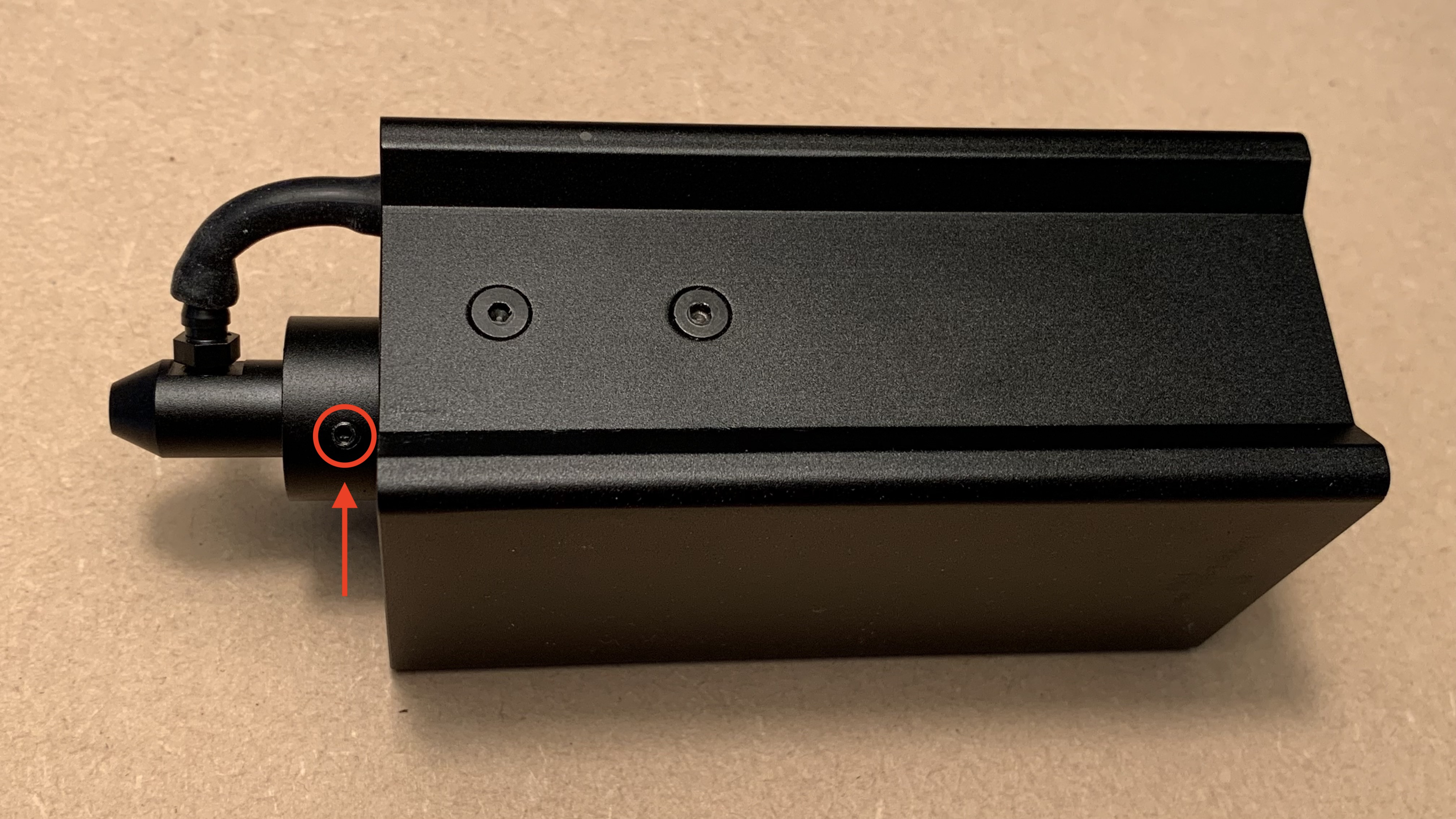

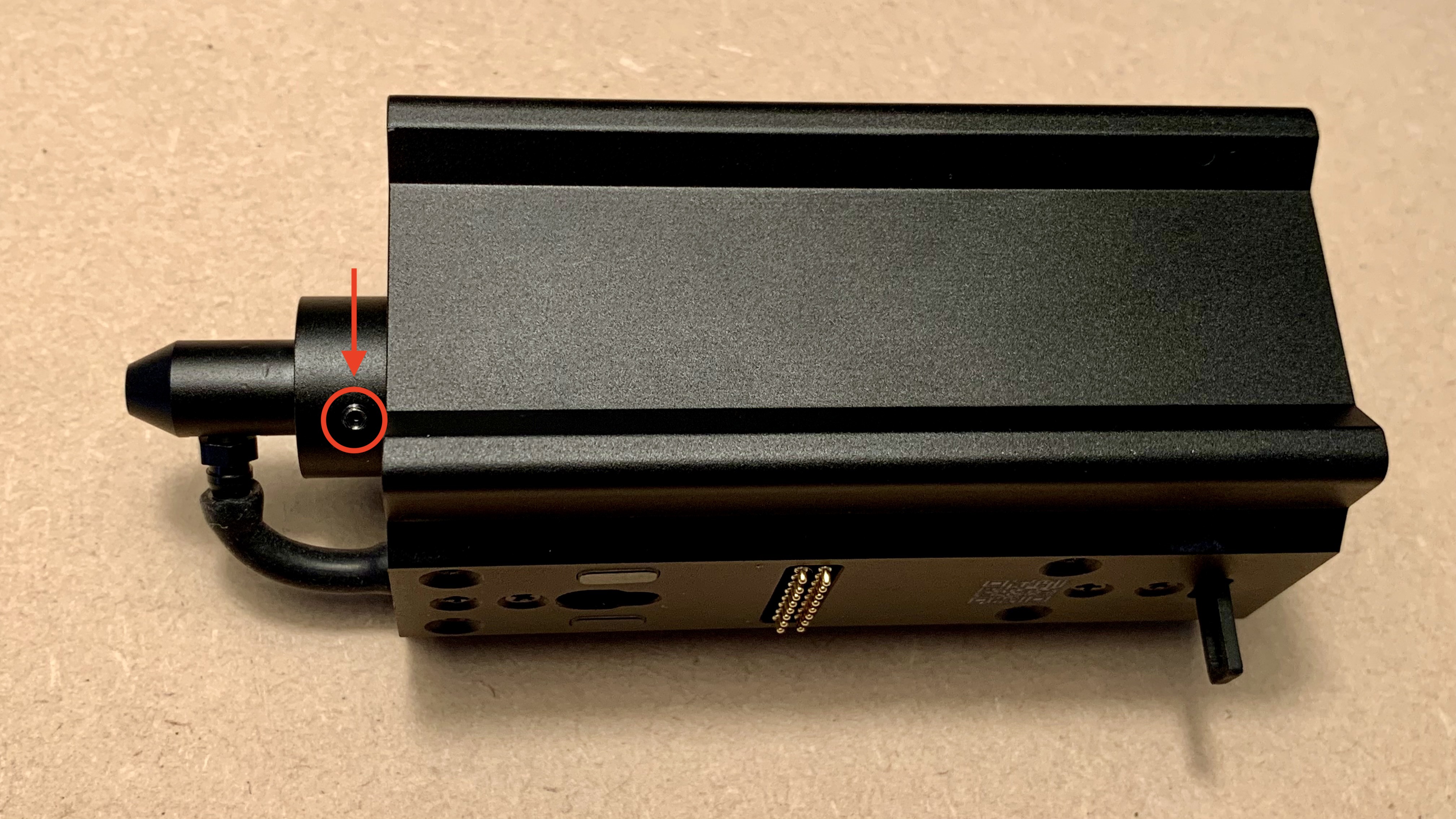

1. Utilizzare la chiave esagonale da 1.5mm per rimuovere le due viti sull'ugello.

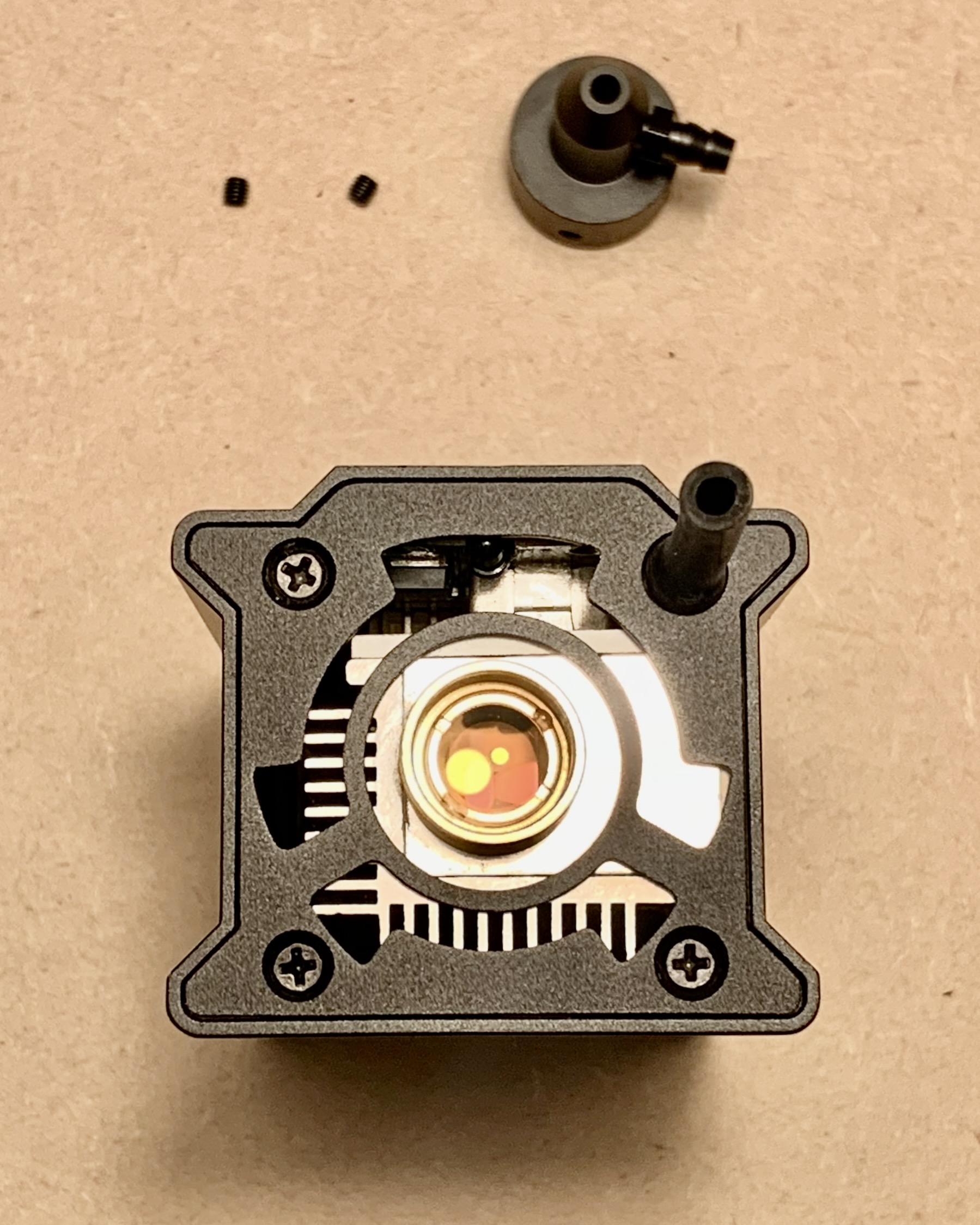

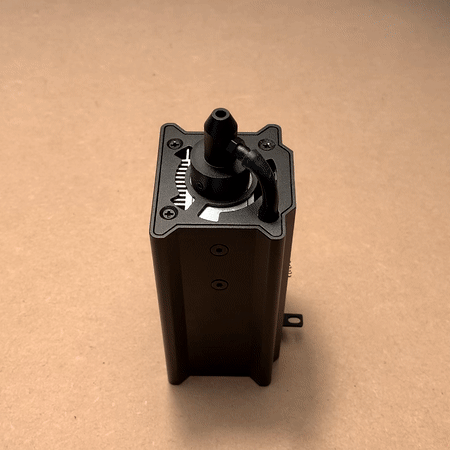

2. Rimuovere il tubo dell'aria e l'ugello.

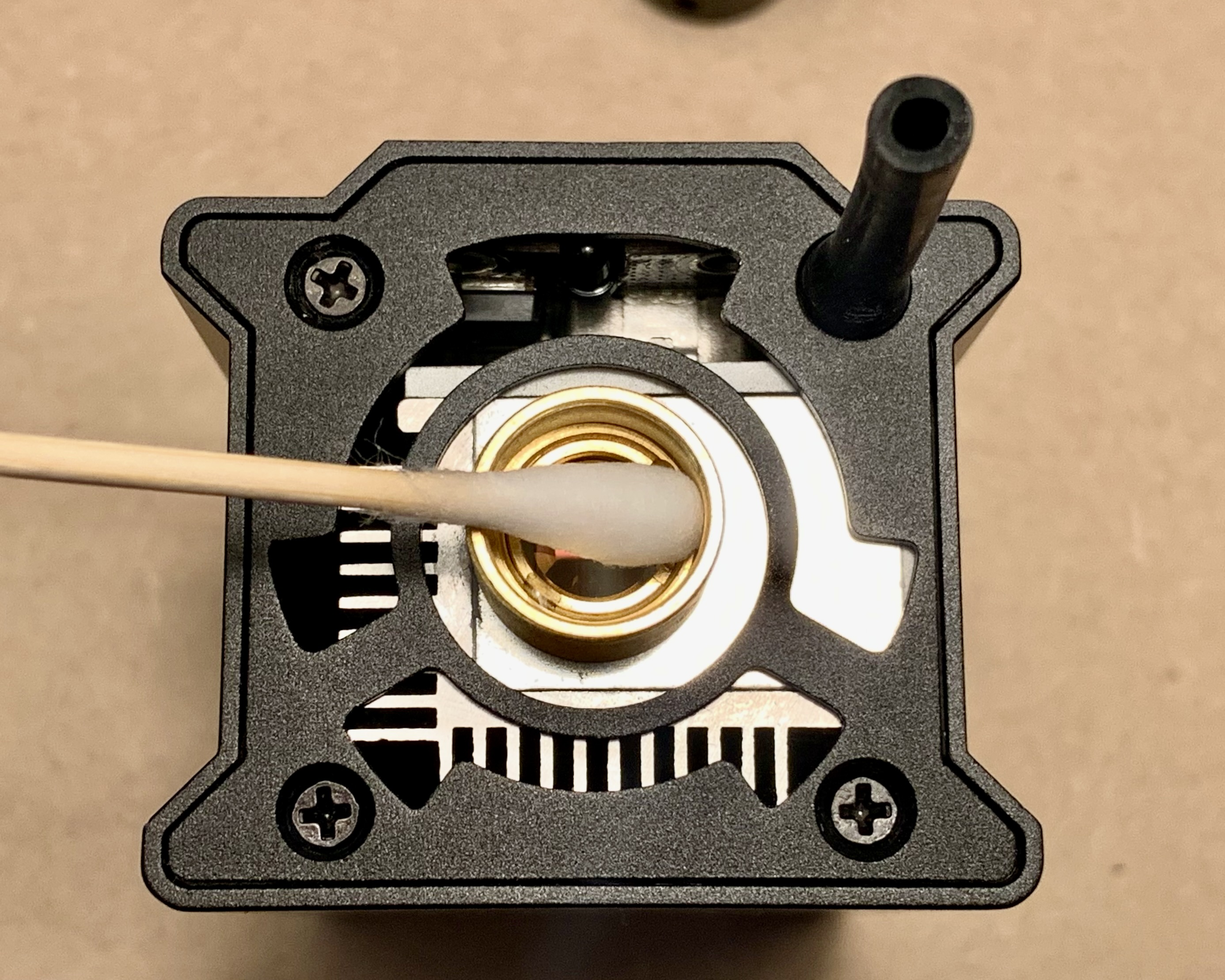

3. Utilizzare un bastoncino di cotone con una piccola quantità di alcool per pulire la lente di messa a fuoco.


4. Reinstallare il tubo dell'aria e l'ugello.

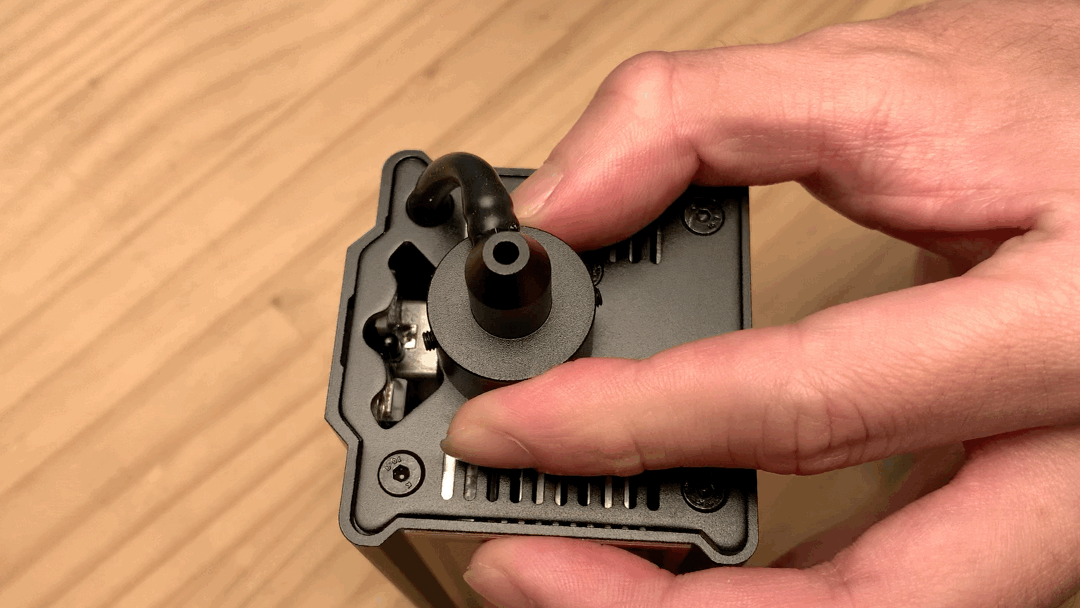

   ⚠︎ Avviso: Quando si riavvita la vite dell'ugello, avvitarla fino a quando si avverte resistenza e l'ugello non si allenta, come mostrato nel video sottostante. Non utilizzare troppa forza per evitare di danneggiare l'ugello.

C. Pulizia dei pin a molla

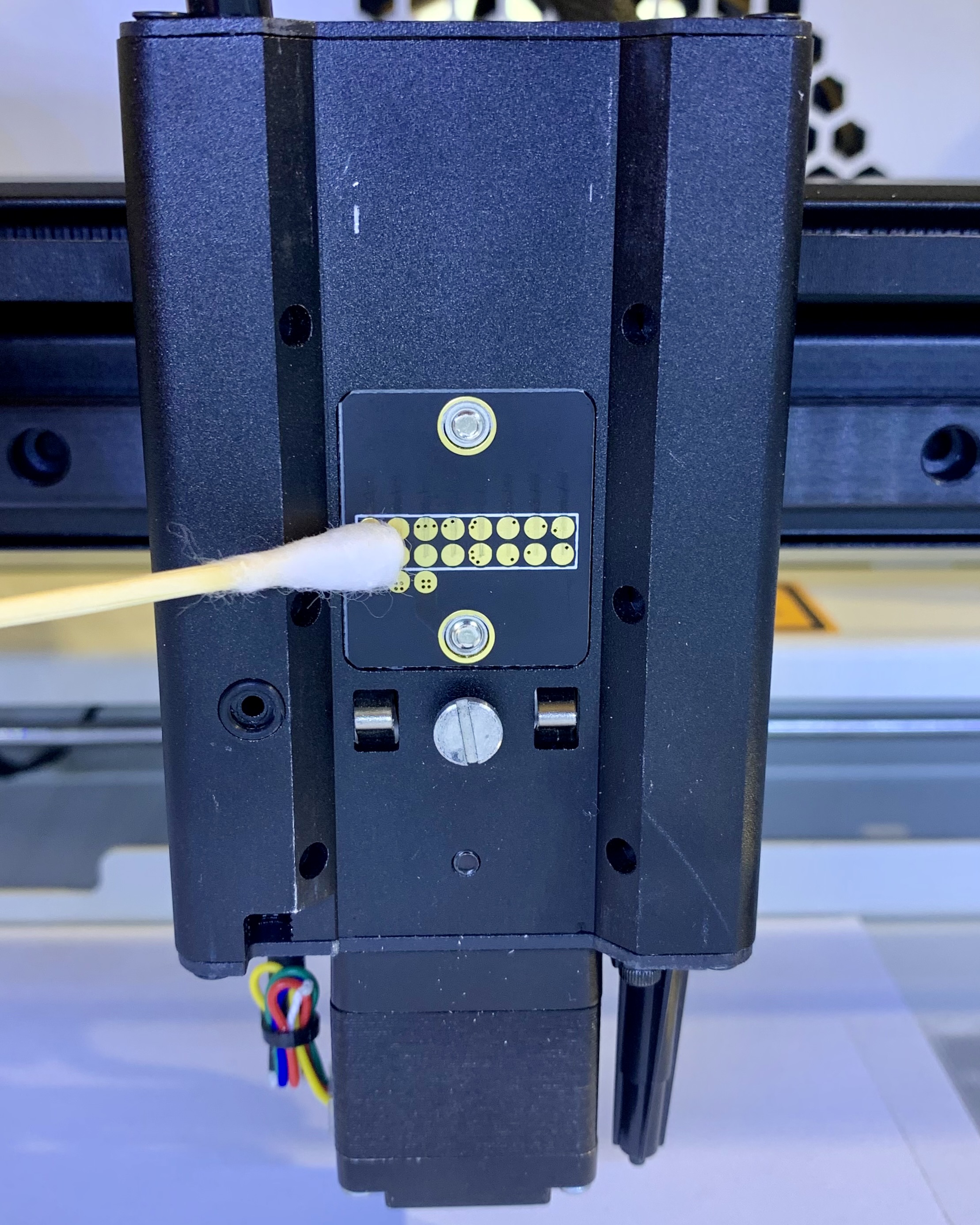

Utilizzare un bastoncino di cotone con una piccola quantità di alcool per pulire i pin a molla sull'adattatore del modulo.
