2-7 Istruzioni per i prismi triangolari

Descrizione

I prismi triangolari sono un accessorio fornito con la macchina. Hanno due usi principali. Si prega di fare riferimento alle seguenti istruzioni.

• Prevenire la carbonizzazione dei materiali
• Misurare la distanza focale

Prevenire la carbonizzazione dei materiali

Quando si effettua un taglio con la macchina, il raggio laser attraversa il pezzo, colpisce la carta d'alluminio sul fondo della macchina e si riflette sul retro del pezzo, causando bruciature o carbonizzazione, come mostrato nell'esempio seguente.

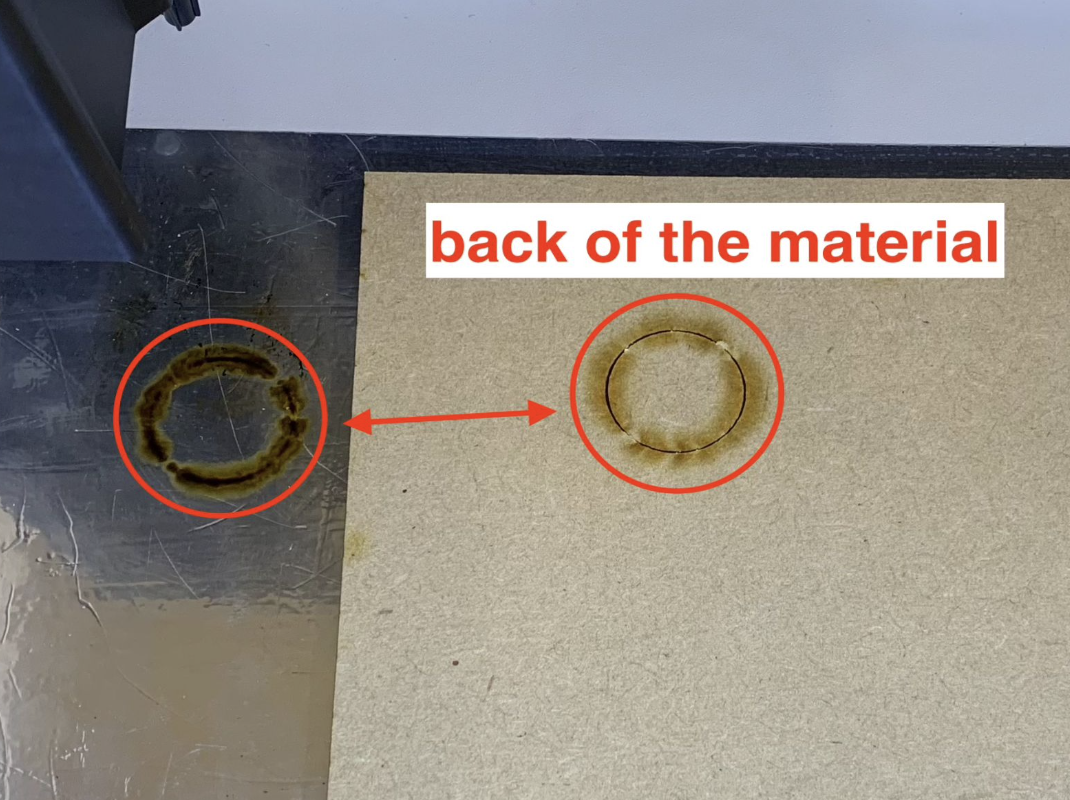

Prima di utilizzare i prismi：

Utilizzando i prismi triangolari per sollevare il pezzo, si riduce il contatto tra il pezzo e il raggio laser riflesso, evitando così bruciature o carbonizzazione, come illustrato nell'esempio seguente.

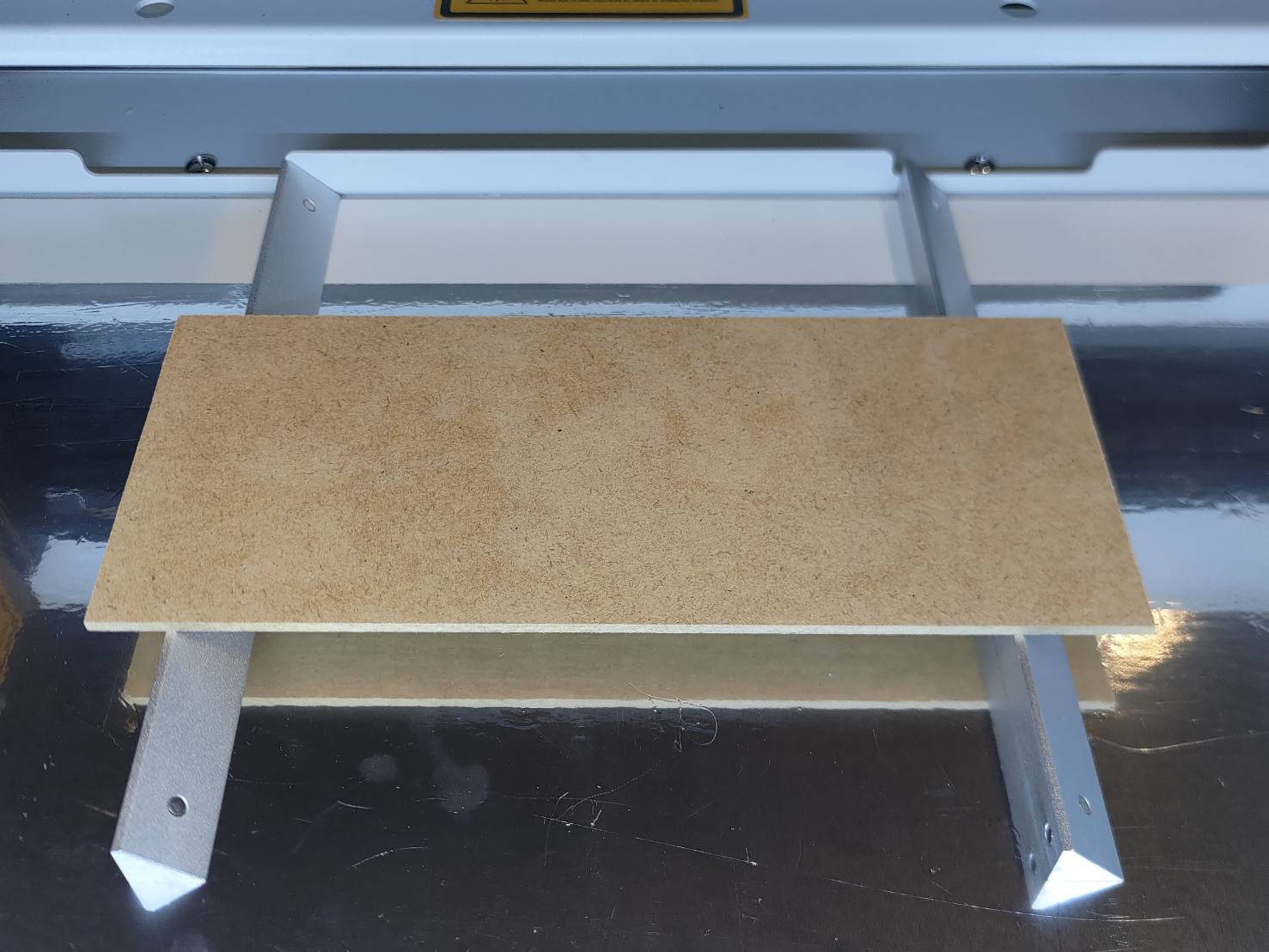

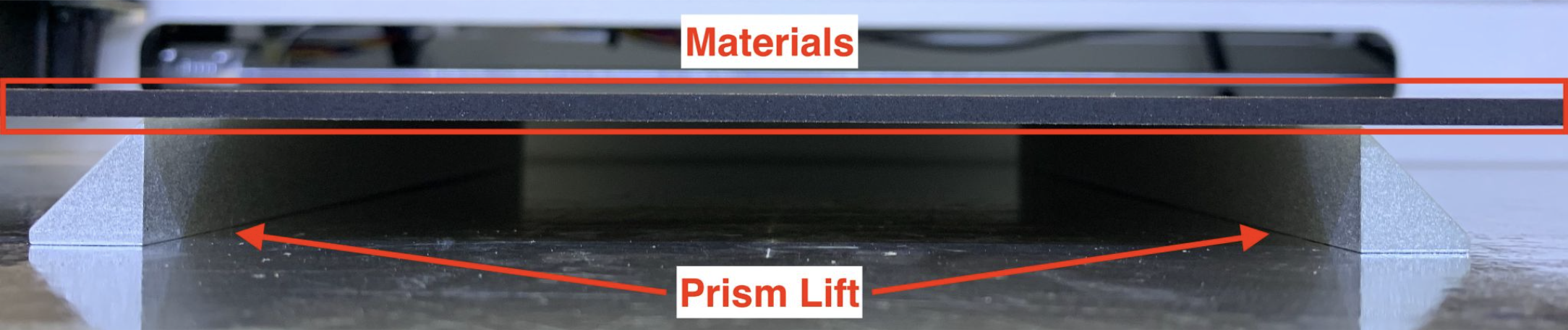

Come sollevare il pezzo con i prismi

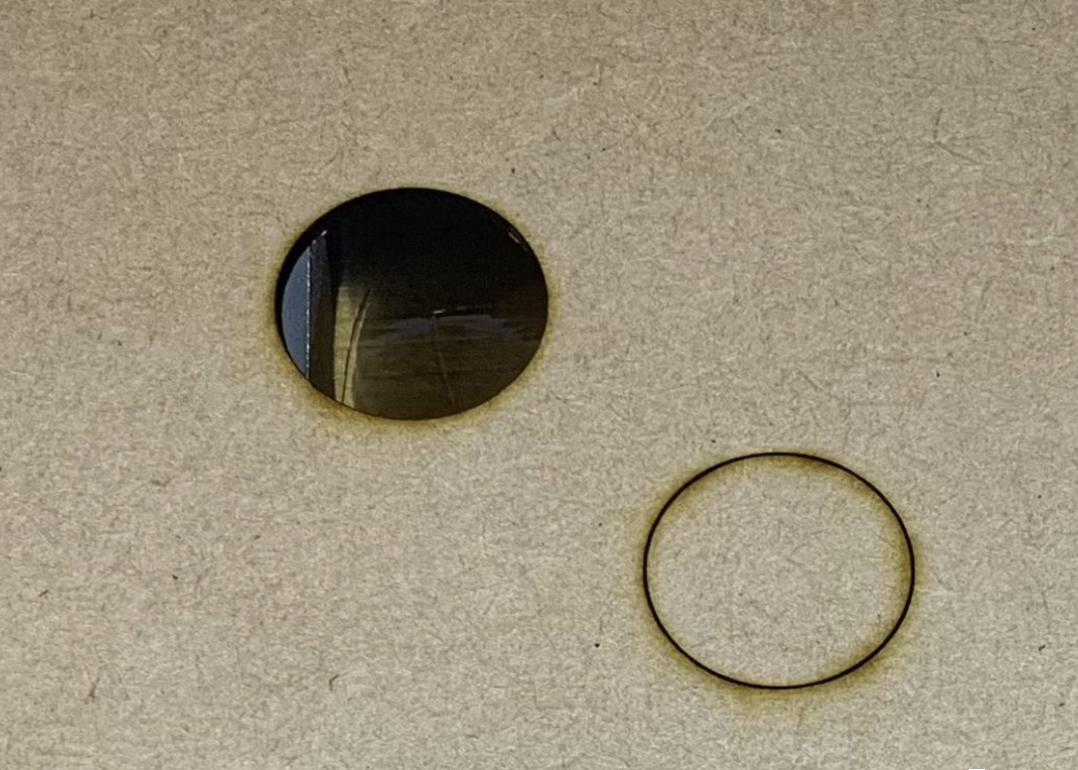

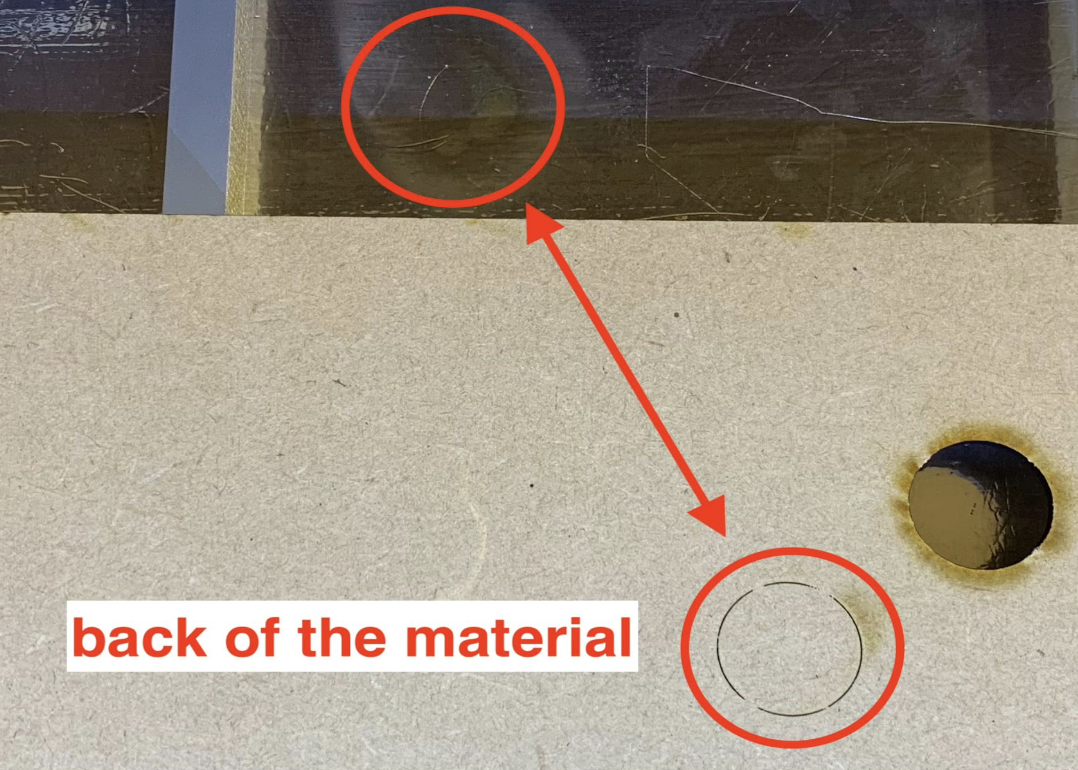

Dopo aver utilizzato i prismi：

Misurare la distanza focale

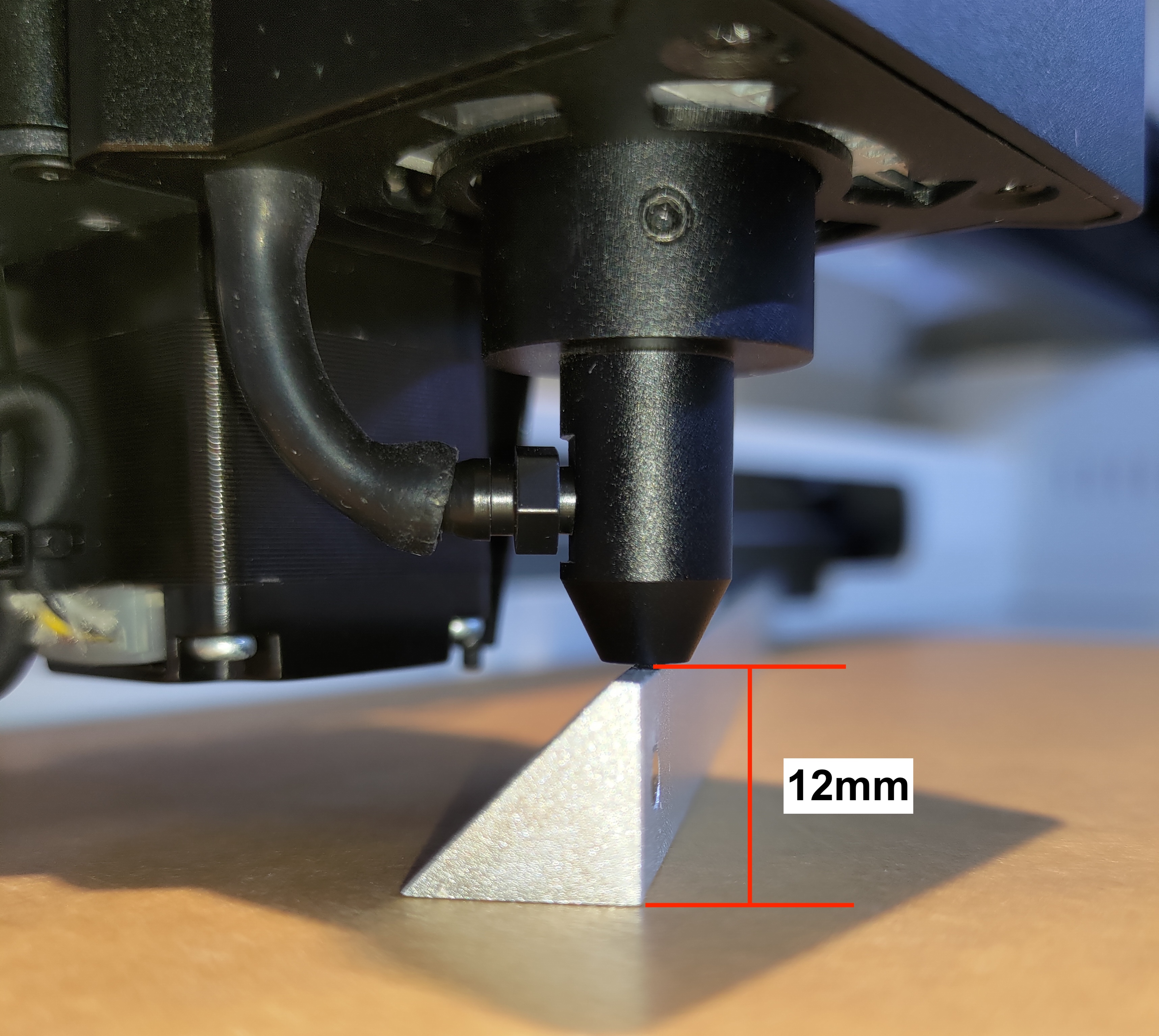

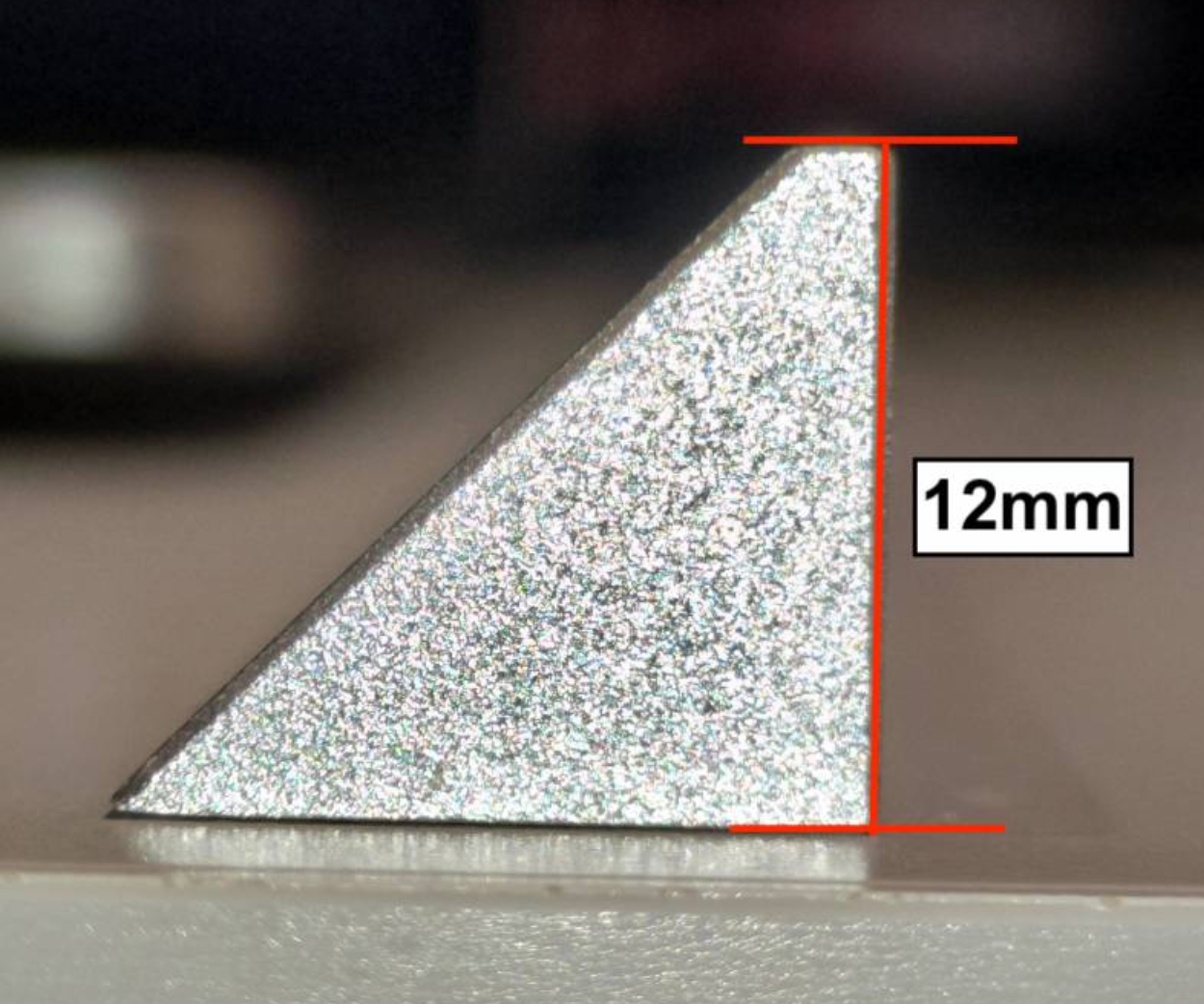

La distanza focale standard è di 12 mm (distanza tra l'ugello del modulo laser e il pezzo). Un lato del prisma triangolare è progettato per essere di 12 mm, consentendone l'uso come strumento di misurazione della distanza.
Si prega di fare riferimento a questa pagina per l'utilizzo e i metodi di misurazione: Regolazione della distanza focale (Ador)
