HEXA - Sostituzione del sensore del cassetto

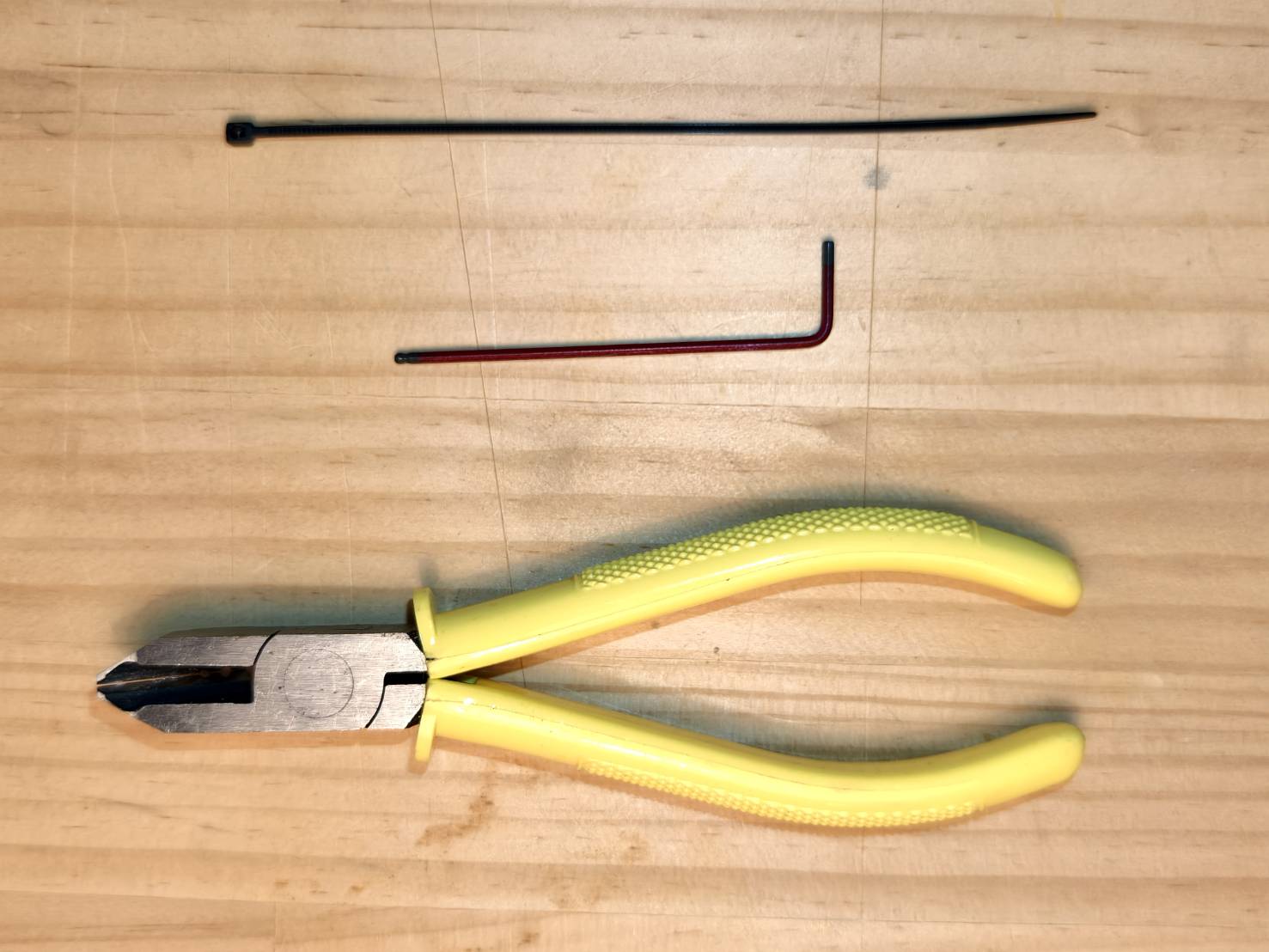

Strumenti

• Chiave a brugola da 2mm
• Pinze diagonali o forbici
• Fascetta

Passo 1

Scollegare il cavo del sensore del cassetto dalla scheda del pulsante di messa a fuoco automatica.

Passo 2

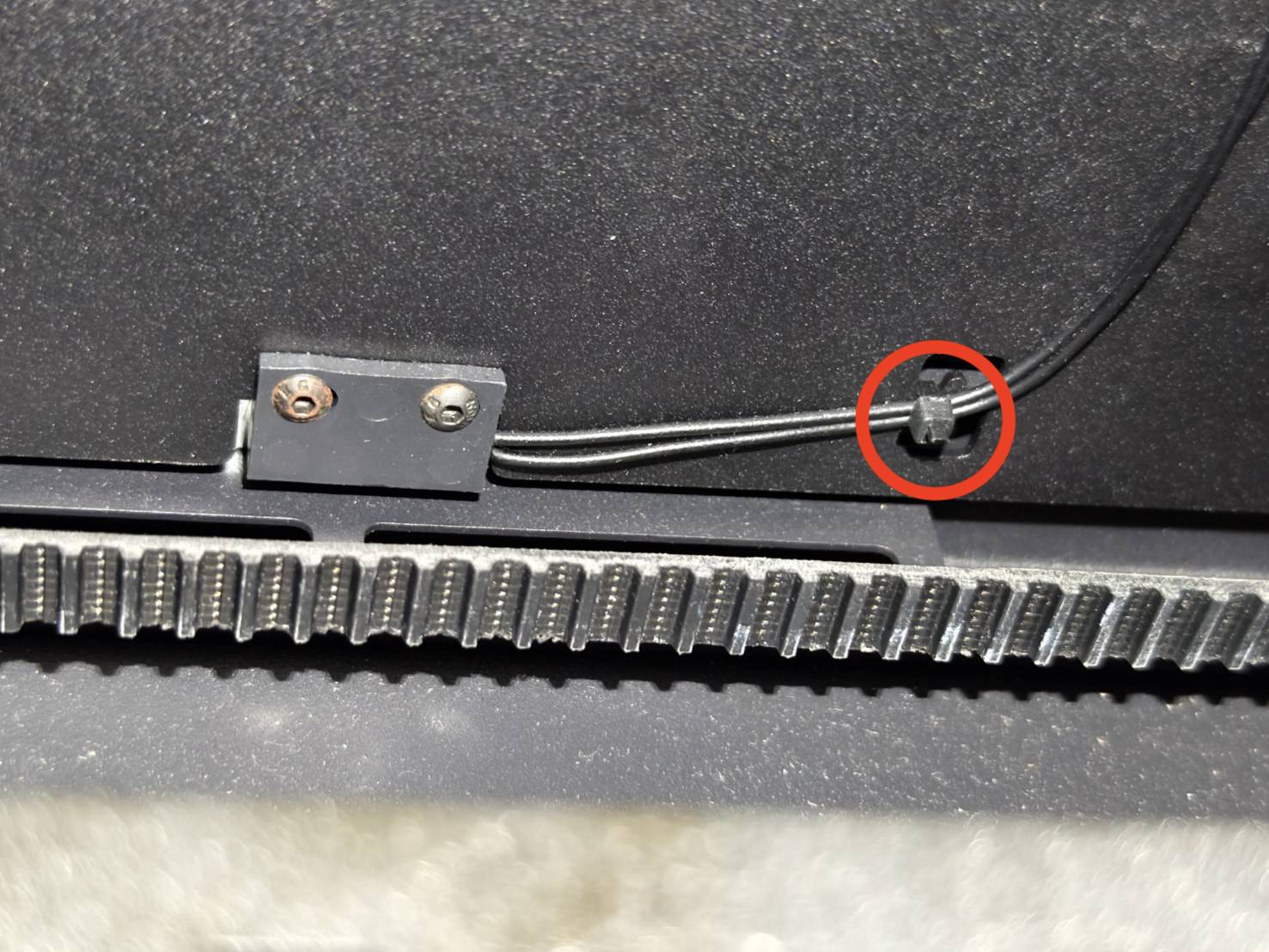

Tagliare la fascetta.

Passo 3

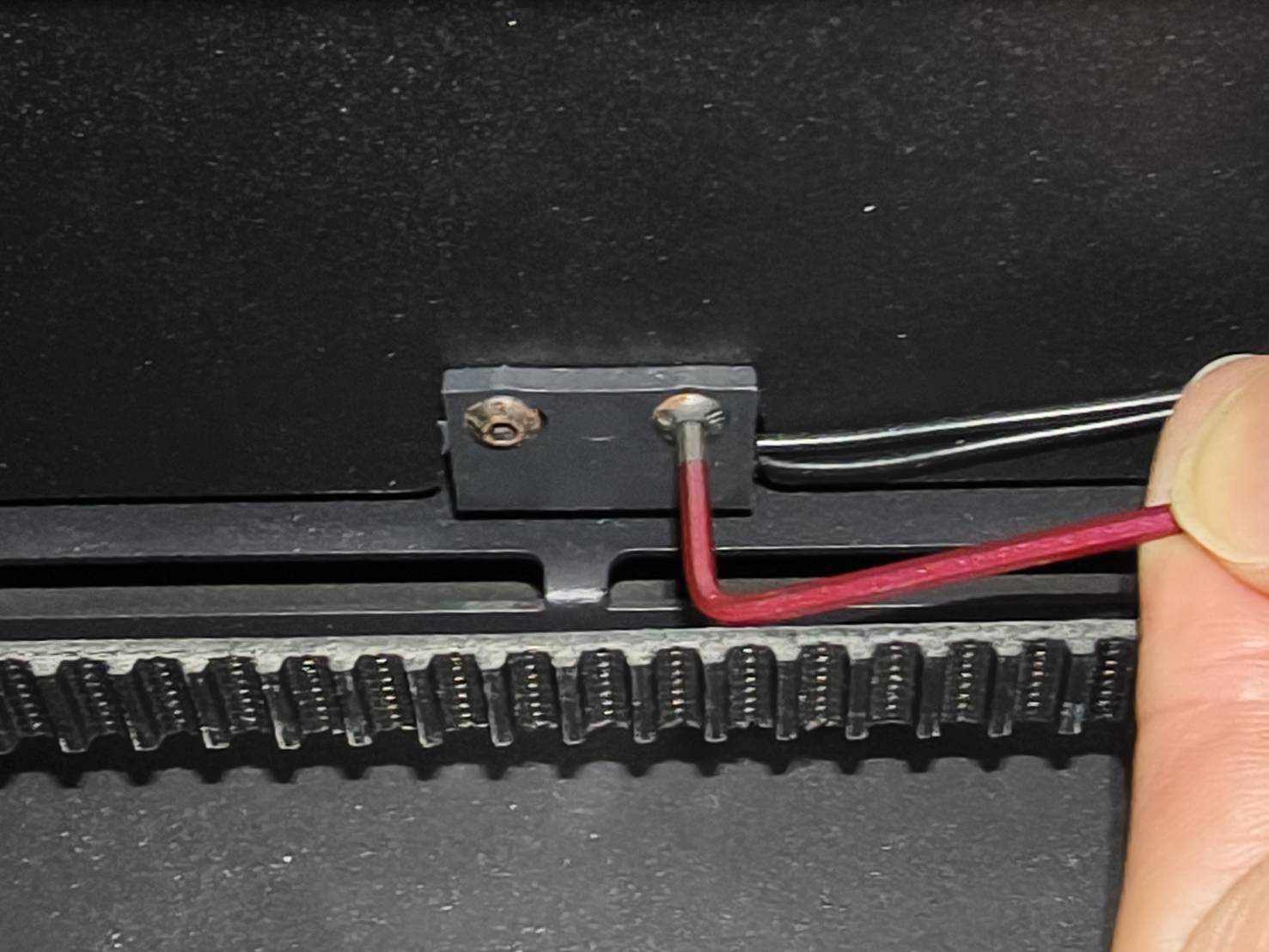

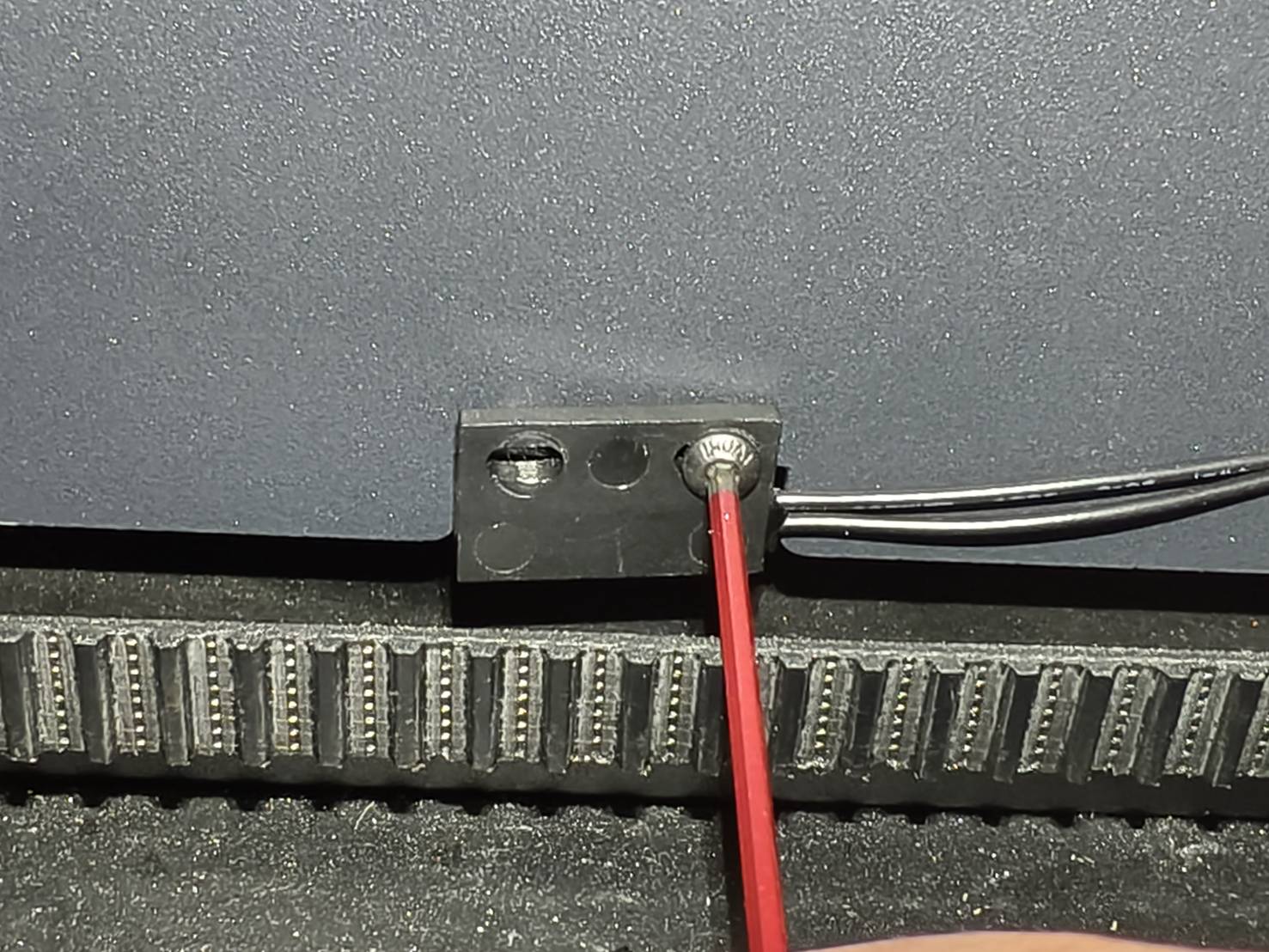

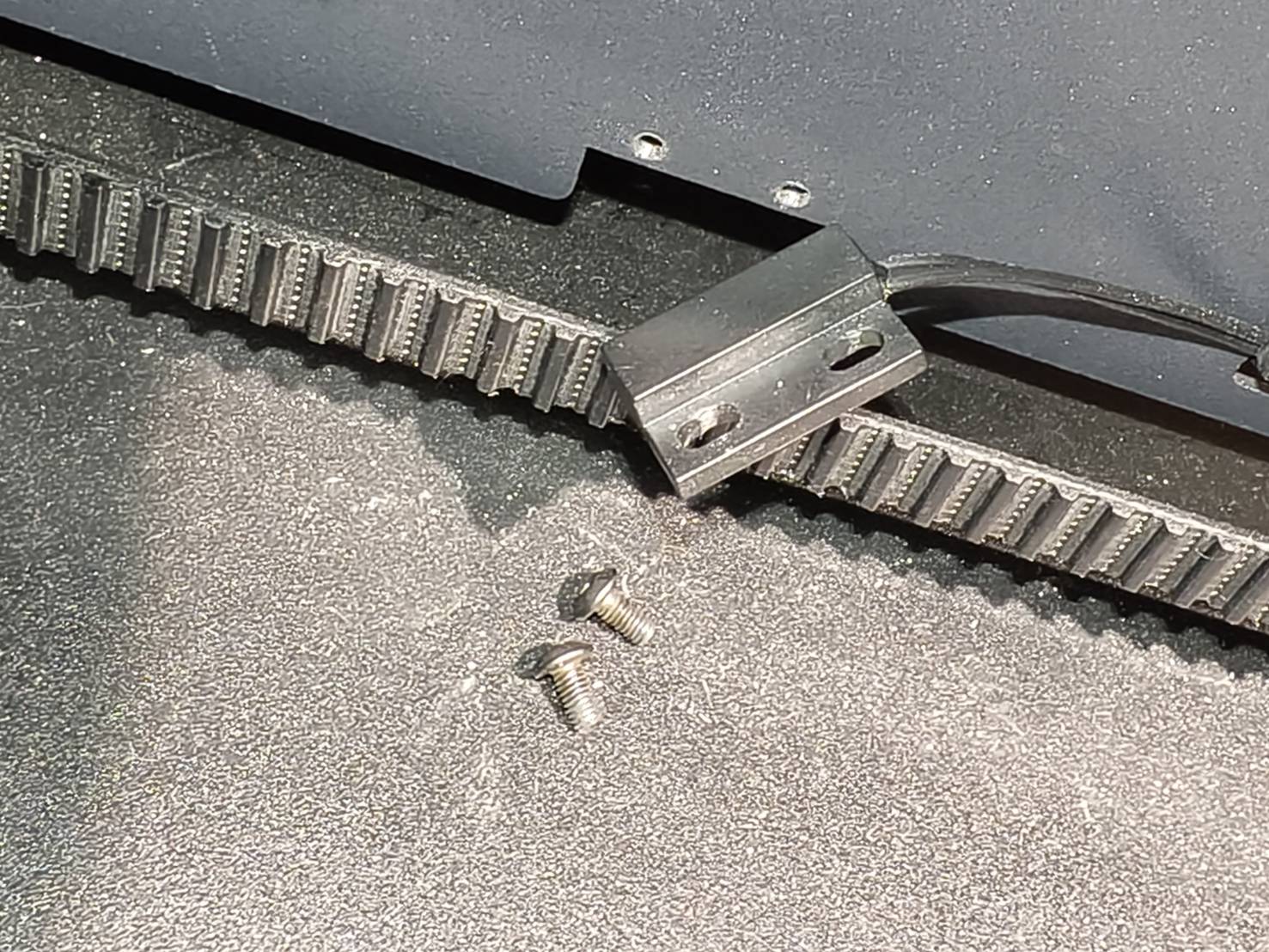

Svitare queste due viti e il sensore del cassetto può essere rimosso completamente.

Passo 4

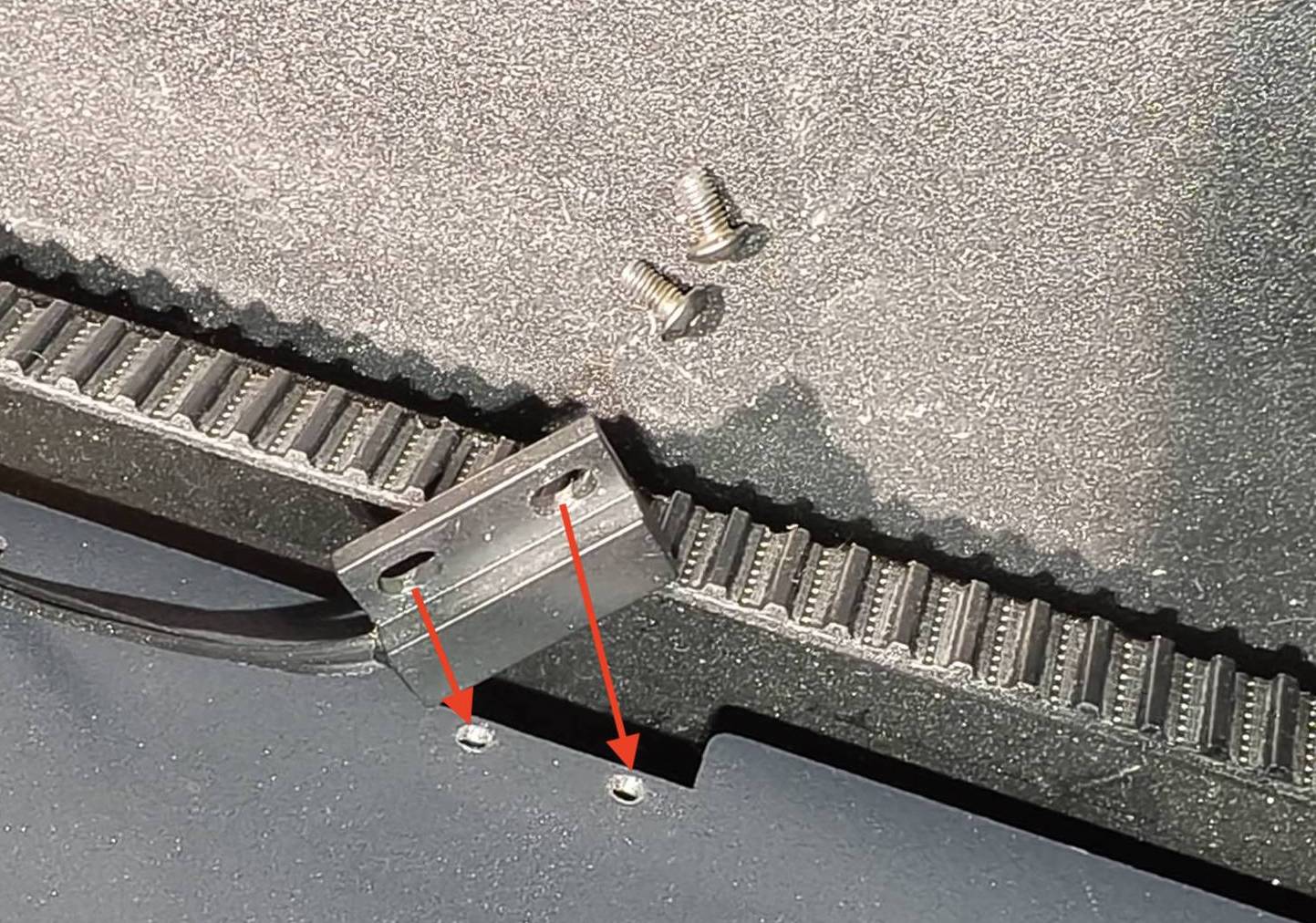

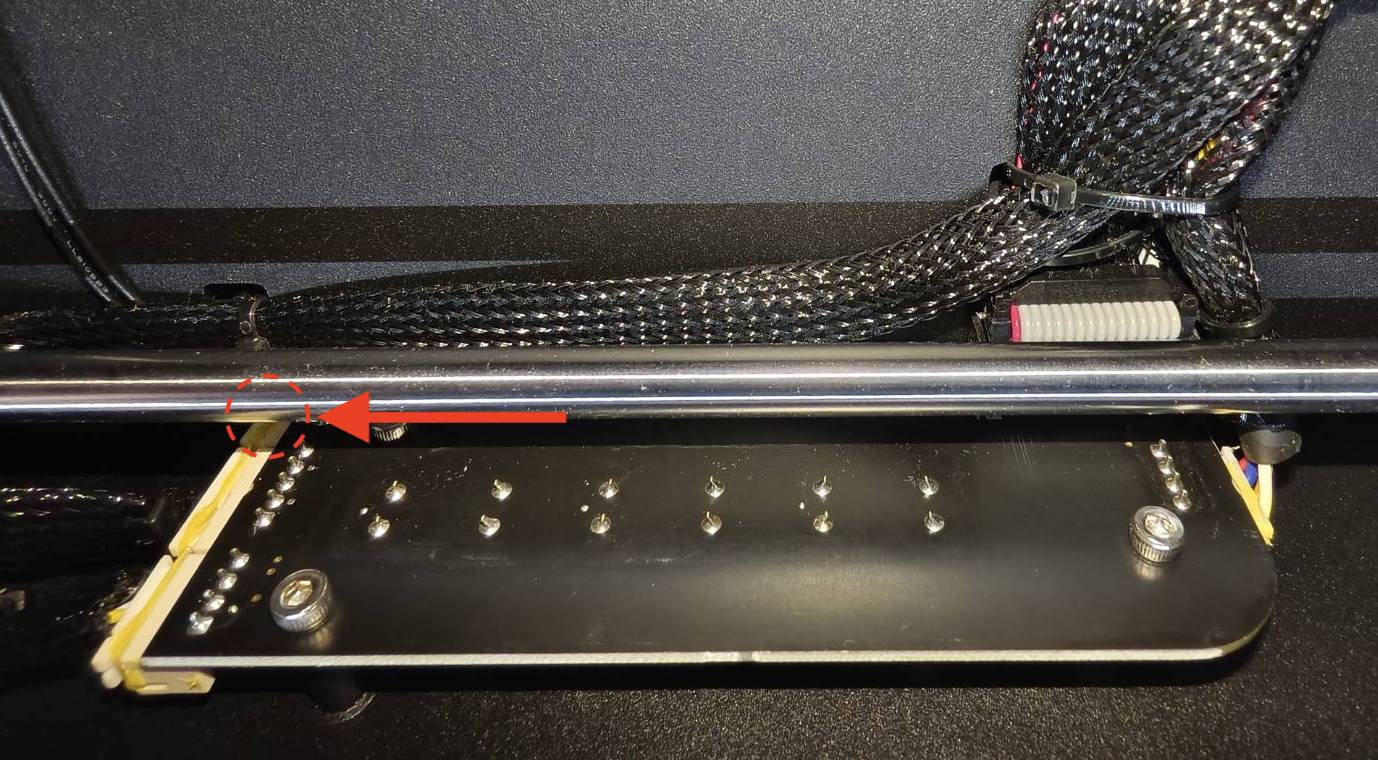

Fissare il nuovo sensore in posizione e assicurarsi che la direzione sia la stessa della foto qui sotto.

Passo 5

Collegare il cavo del sensore del cassetto sulla scheda del pulsante di messa a fuoco automatica.

Passo 6

Utilizzare una fascetta per fissare il cavo.
