HEXA - Sostituzione dell'interruttore rotondo (colore argento)

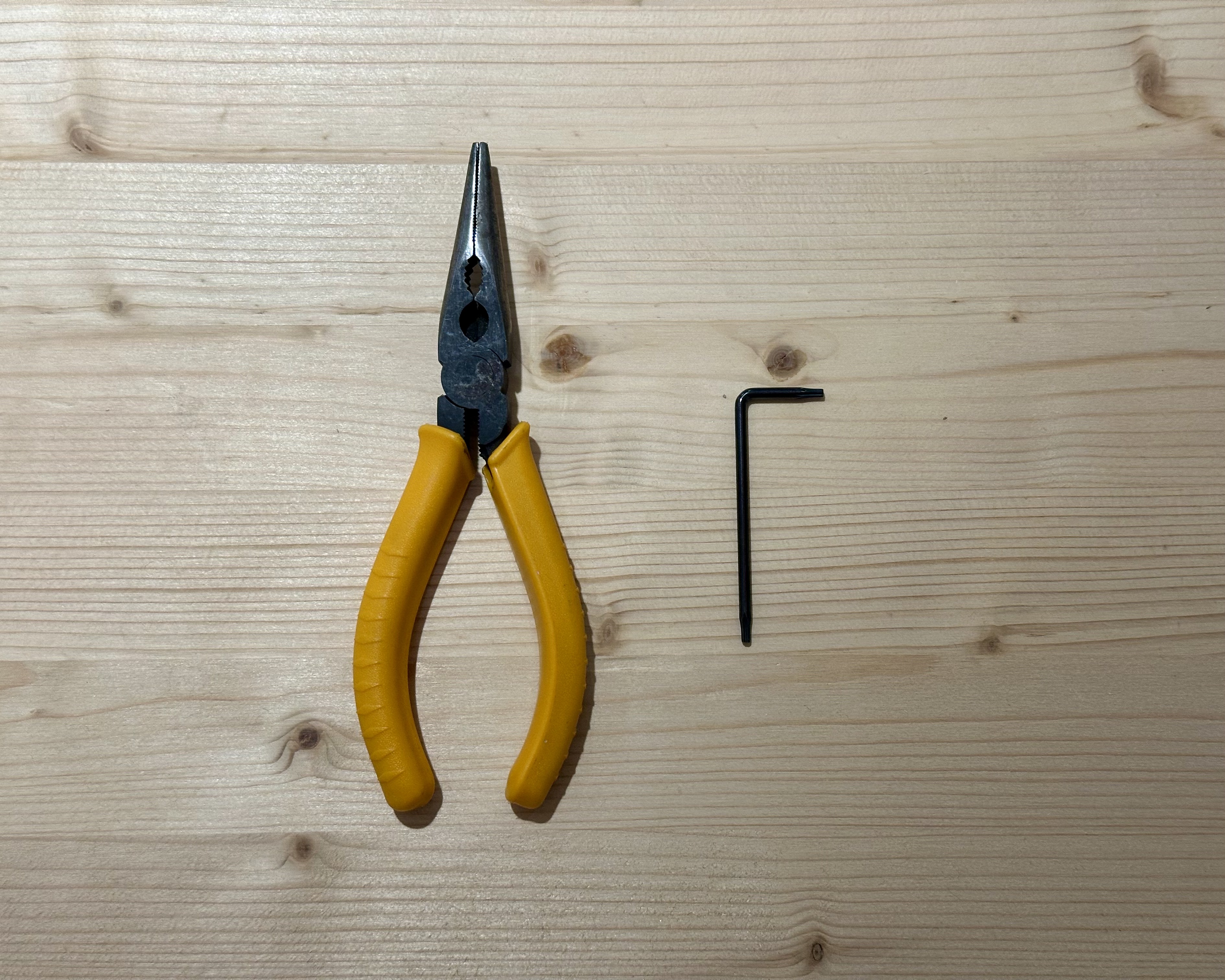

Strumenti

Passo 1

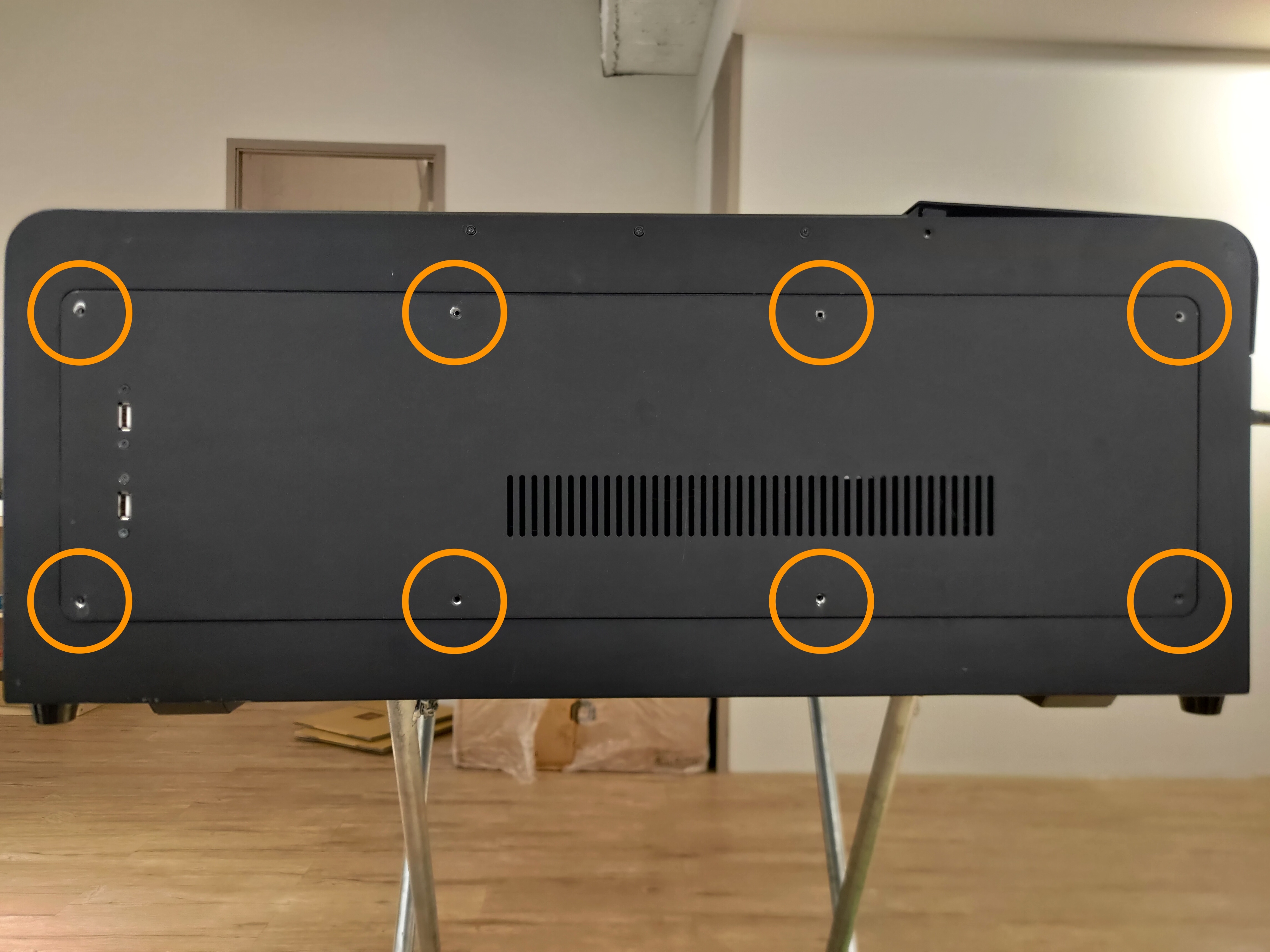

Spegnere la macchina e rimuovere le otto viti dal coperchio laterale.

Passo 2

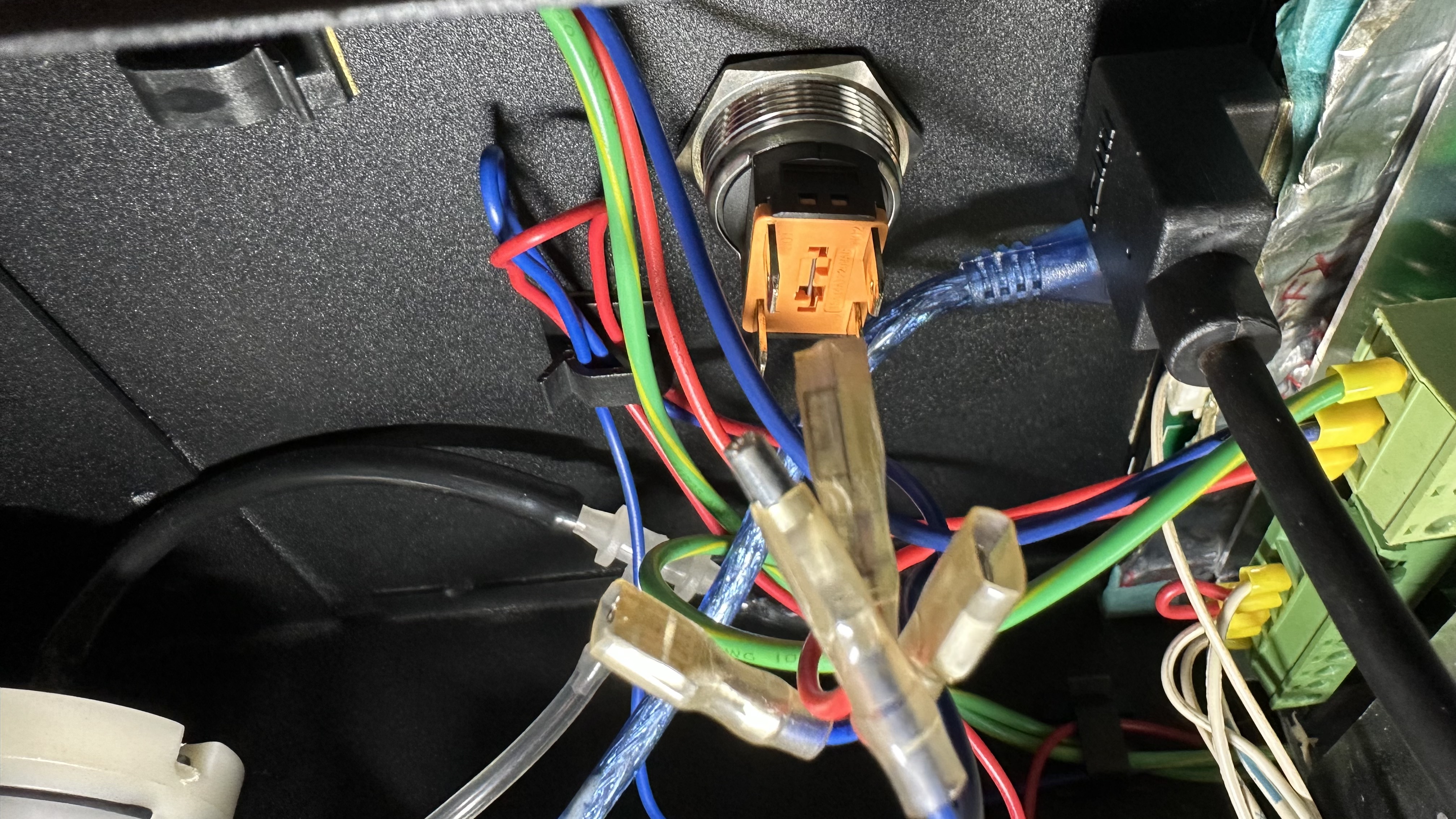

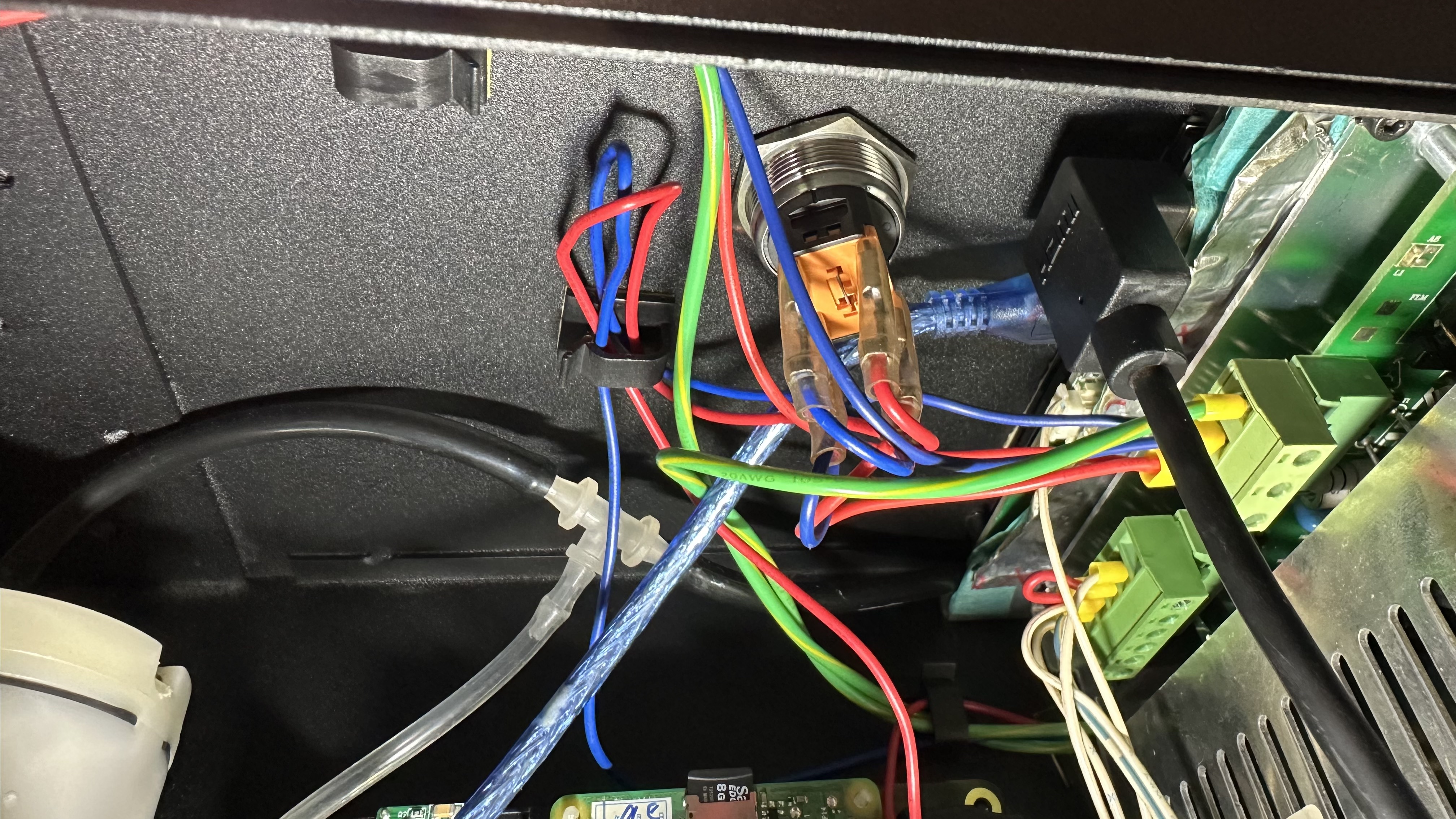

Fotografare la disposizione dei fili sull'interruttore per riferimento futuro.

Passo 3

Scollegare i fili.

Passo 4

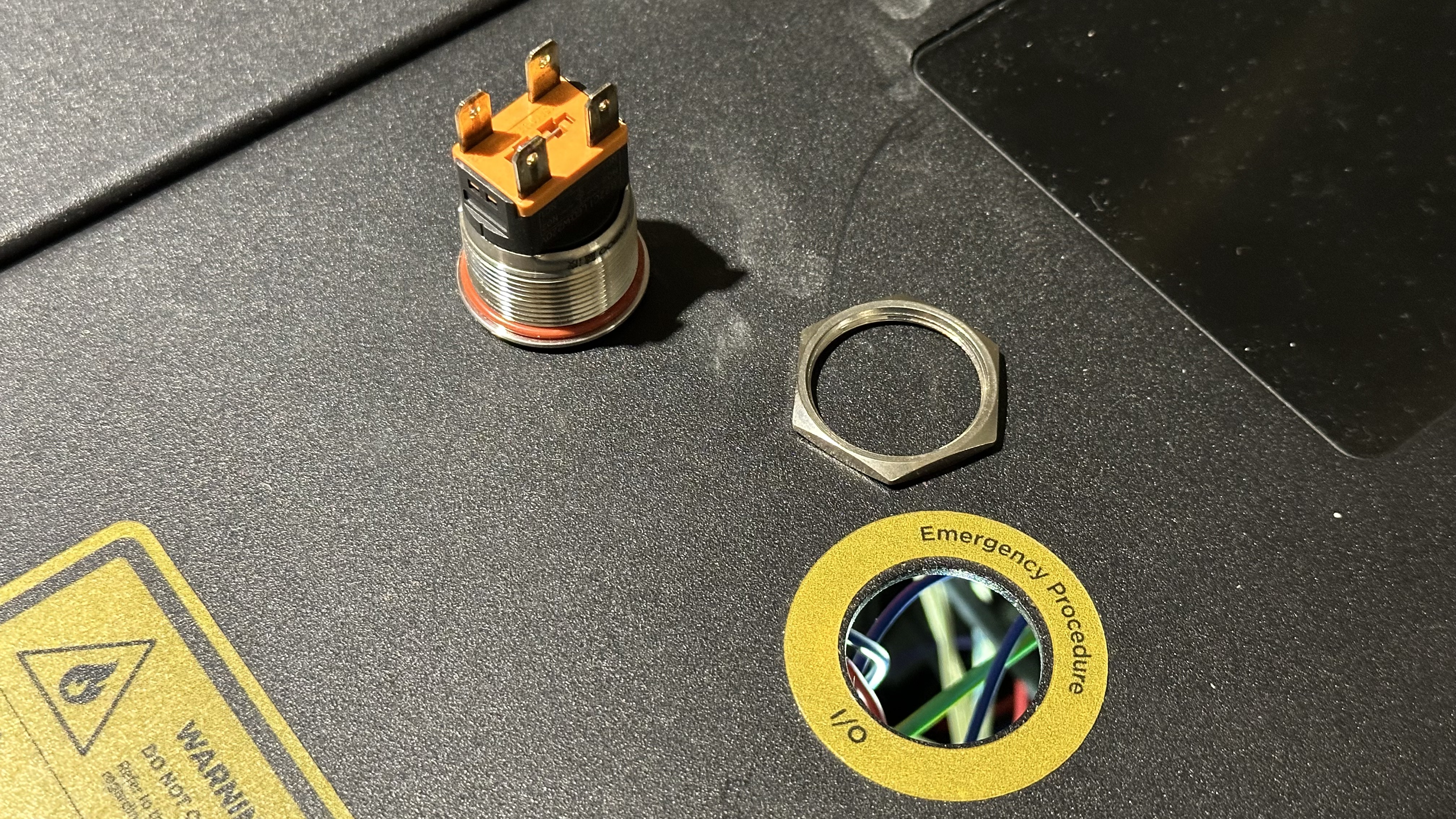

Rimuovere l'interruttore rotondo svitando il dado di fissaggio.

Passo 5

Installare il nuovo interruttore rotondo avvitando il dado di fissaggio.

Passo 6

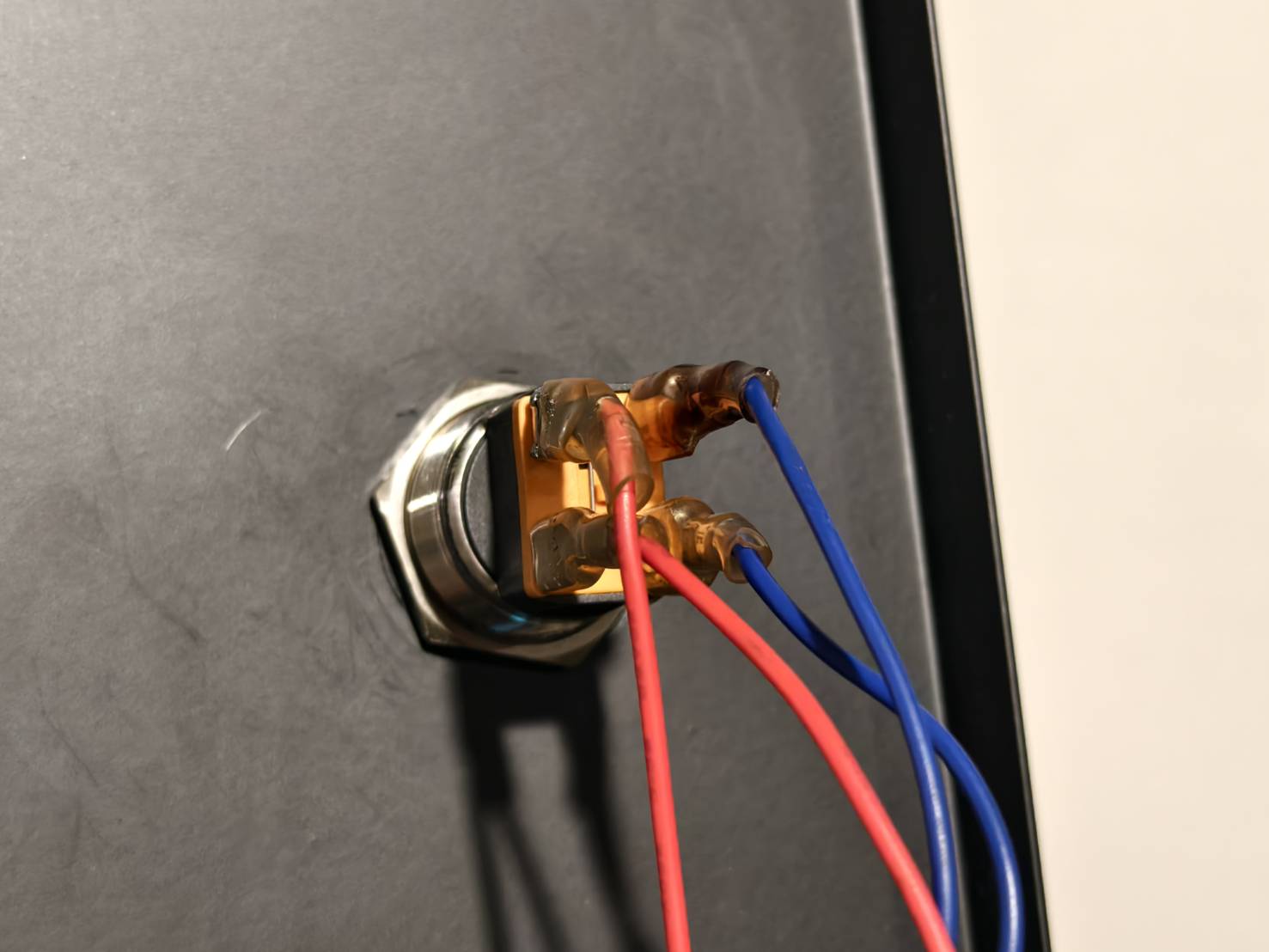

Collegare i fili ai terminali dell'interruttore.

Assicurarsi che i fili dello stesso colore siano collegati agli stessi lati (solo sinistra e destra).

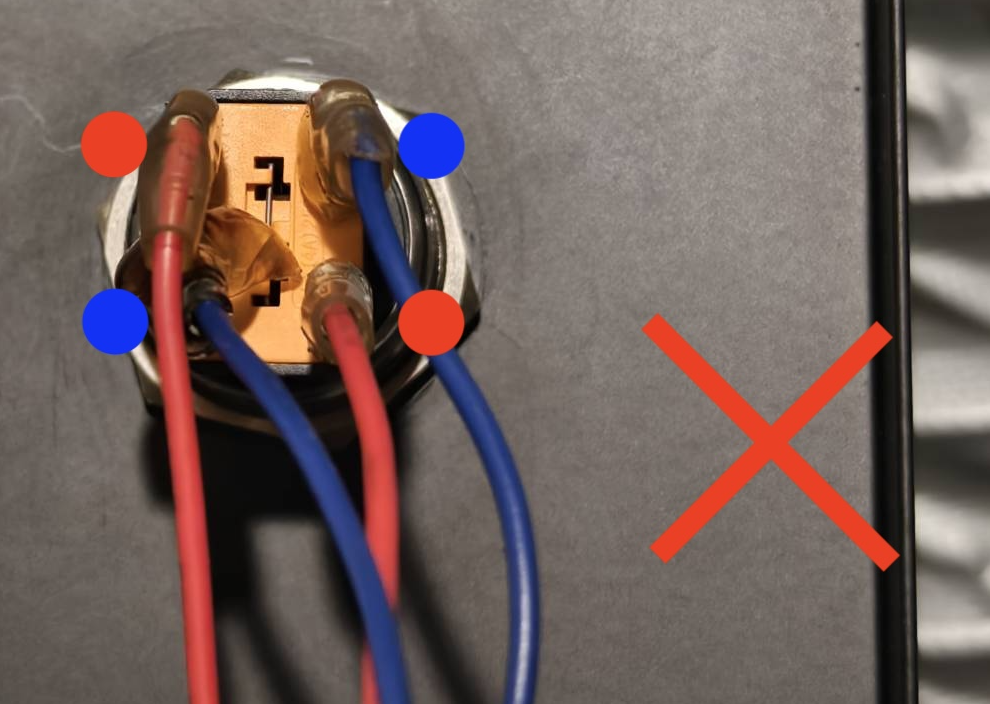

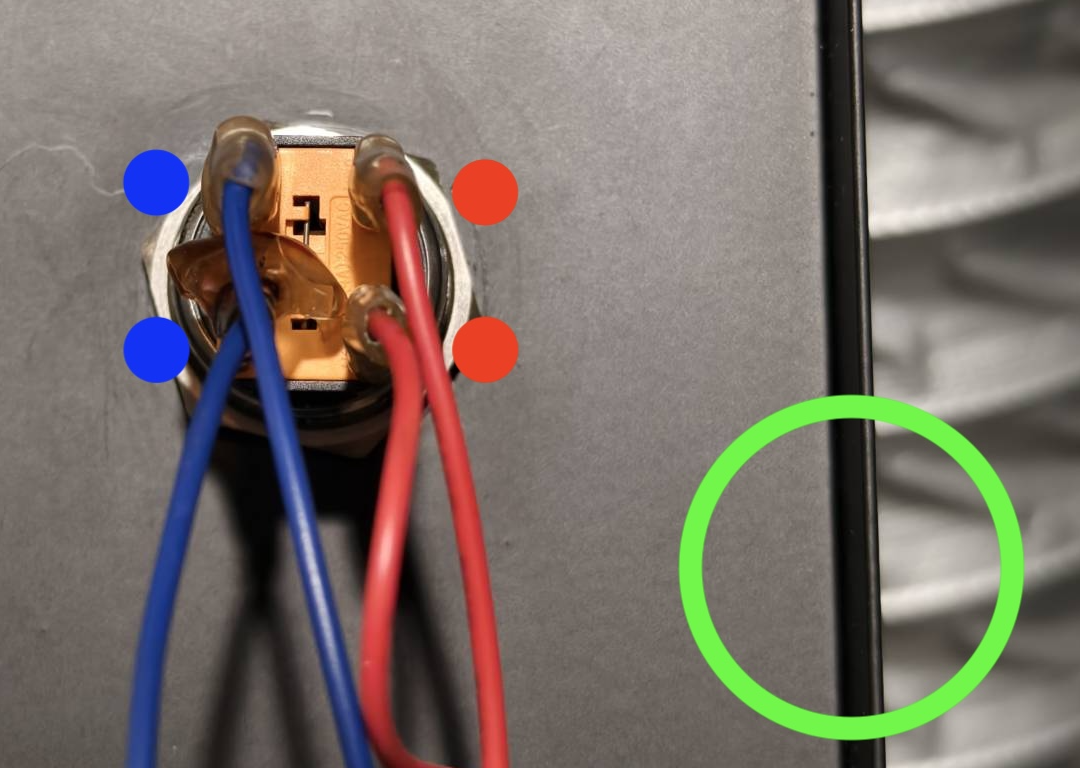

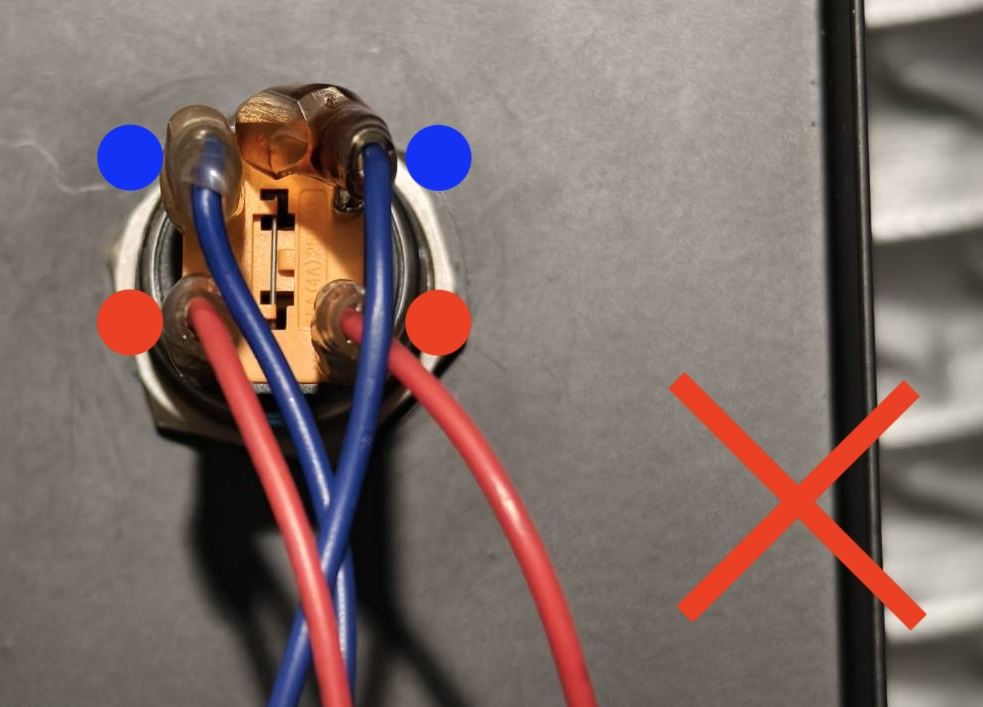

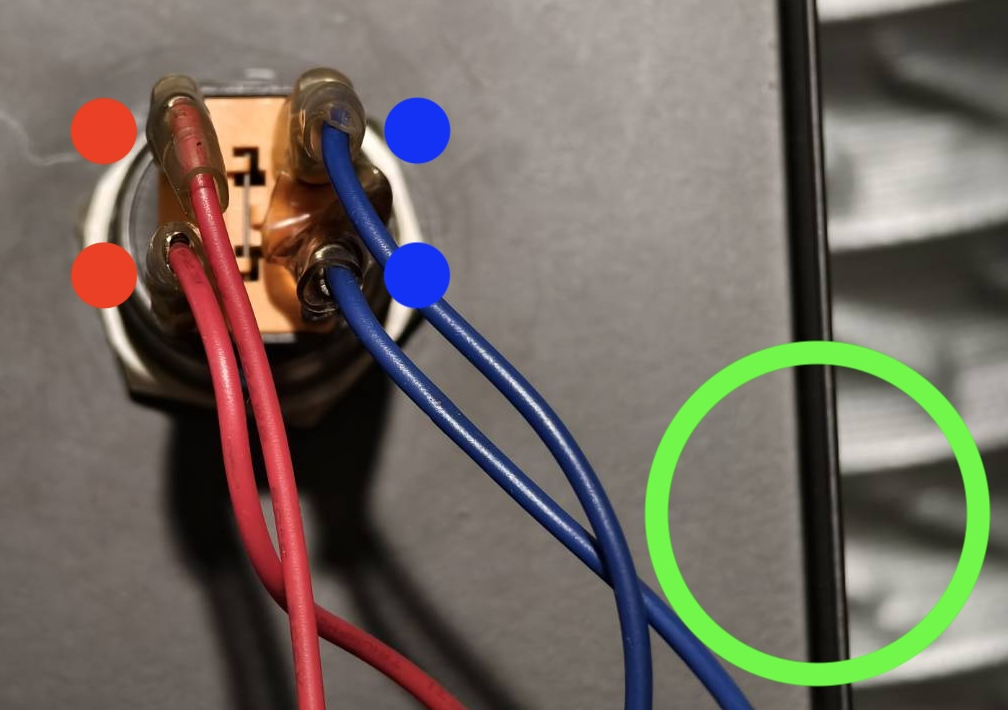

Esempio Corretto	Esempi Errati

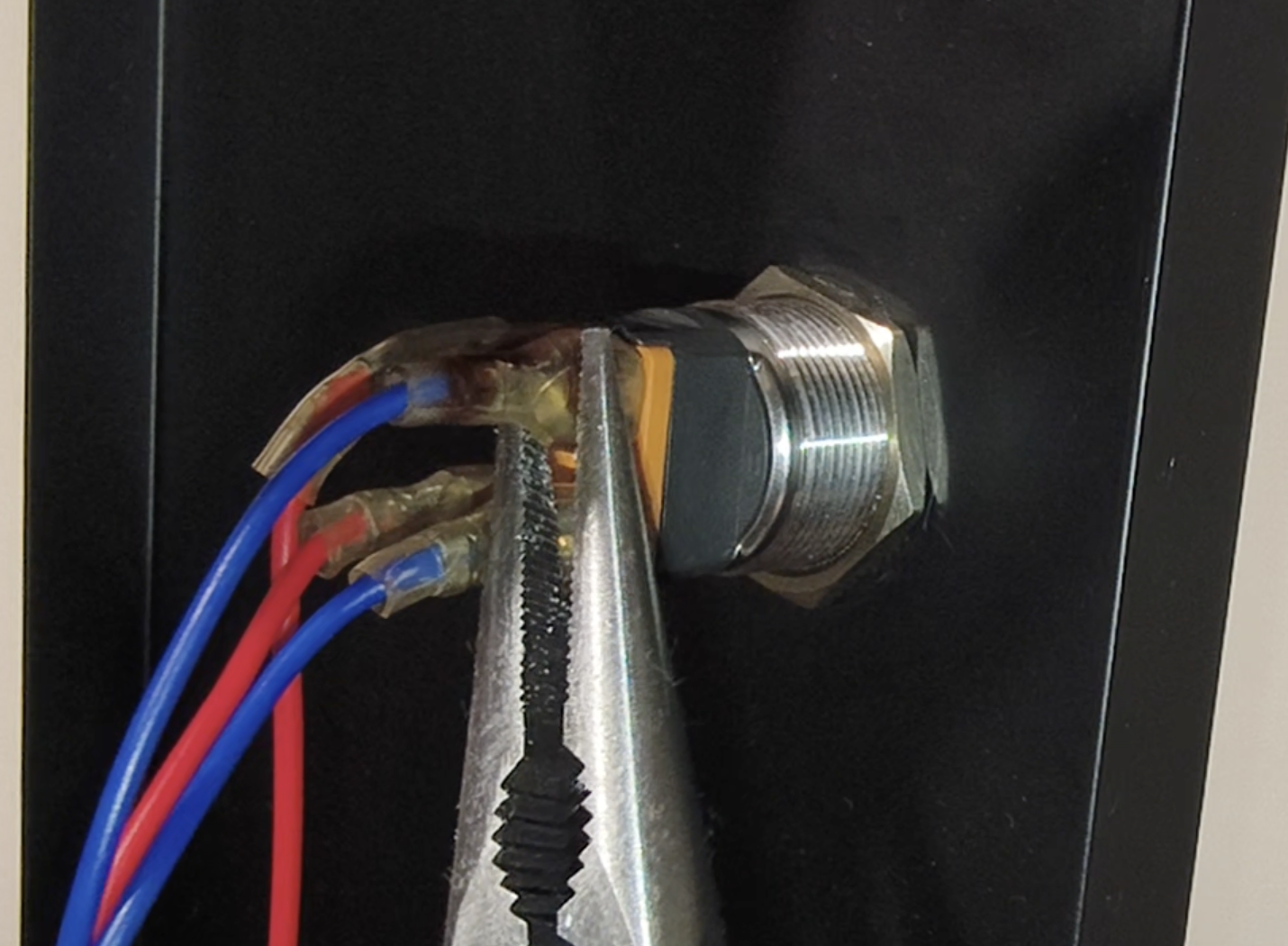

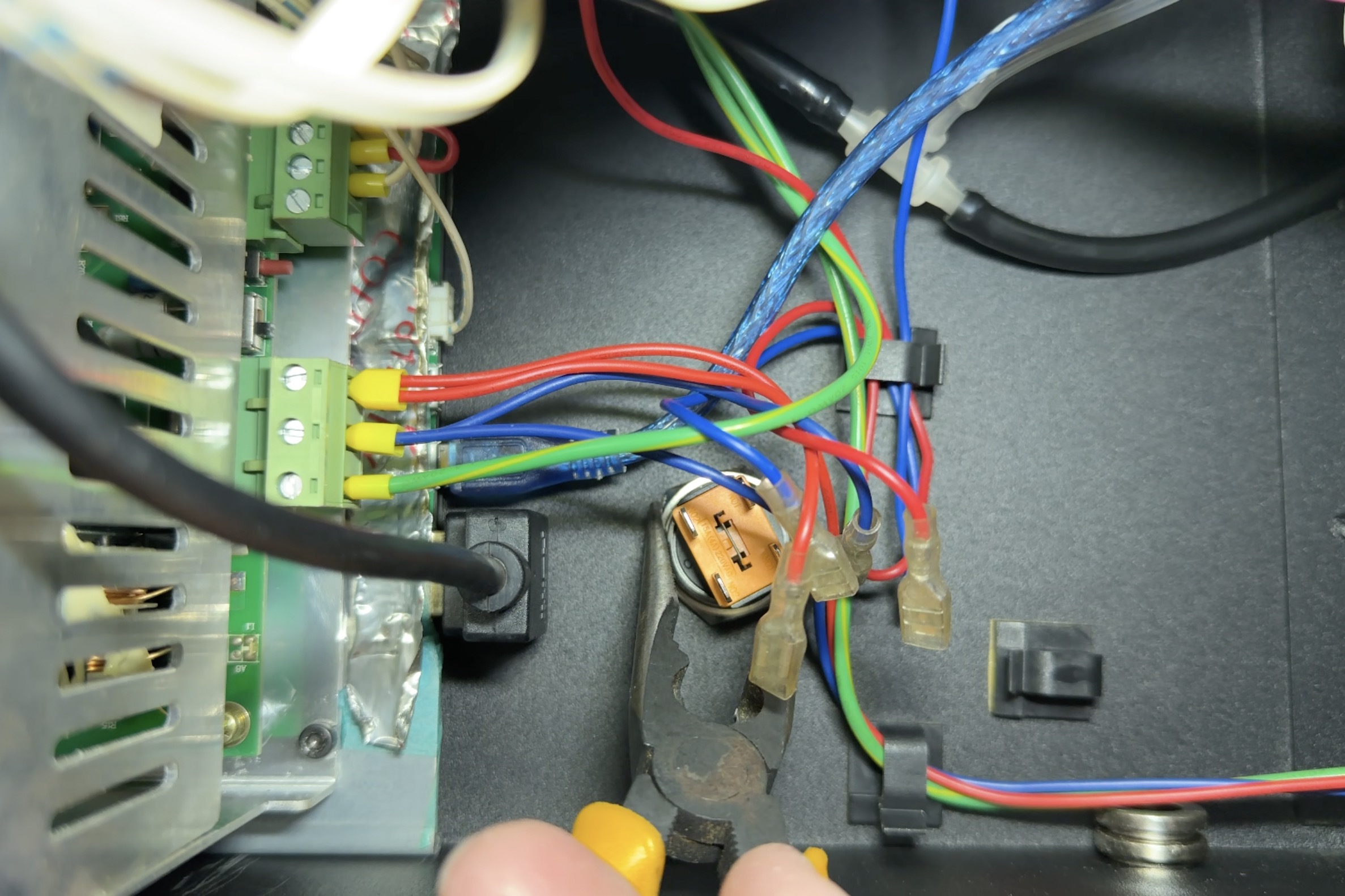

Dopo aver collegato e verificato che le posizioni dei colori siano corrette, utilizzare la pinza per fissare saldamente i fili.

Passo 7

Chiudere il coperchio laterale e serrare la vite.
