深度モード

レーザー加工におけるPWM/深度モードについて

1. ダイオードレーザーヘッド

ダイオードレーザーヘッドを使用する場合、ソフトウェアは深さと濃淡をレーザーポイントの密度ではなく、異なる出力レベルで表現します。この方法により以下が可能になります:

• 小さな領域でのより精密な制御
• 詳細な効果のより優れた表現
• 1つのポイントで様々な出力レベルを持つことができ、深さを表現

これは、ピクセル数を増やすのではなく、デジタル画像の単一ピクセルの明るさを調整するようなものと考えてください。

2. CO2レーザーヘッド

CO2レーザーヘッドの場合、深度モードは少し異なる仕組みで動作します:

• 出力を0%から100%に上げると、レーザーは素材をより深く彫刻します
• これにより、彫刻のようなレリーフ効果が生まれます
• ソフトウェアは、異なる出力レベルを表現するために異なる色を使用してこれを表示します

ただし、深さは変化しますが、色付けの詳細度(または「精密さ」)は大きく変化しないことに注意してください。ソフトウェアは依然として画像を着色部分と非着色部分に分割します。

主な相違点

• ダイオードレーザー: 深さと詳細を表現するために各ポイントの出力を調整
• CO2レーザー: 出力を使用して彫刻の深さを制御し、レリーフ効果を生成

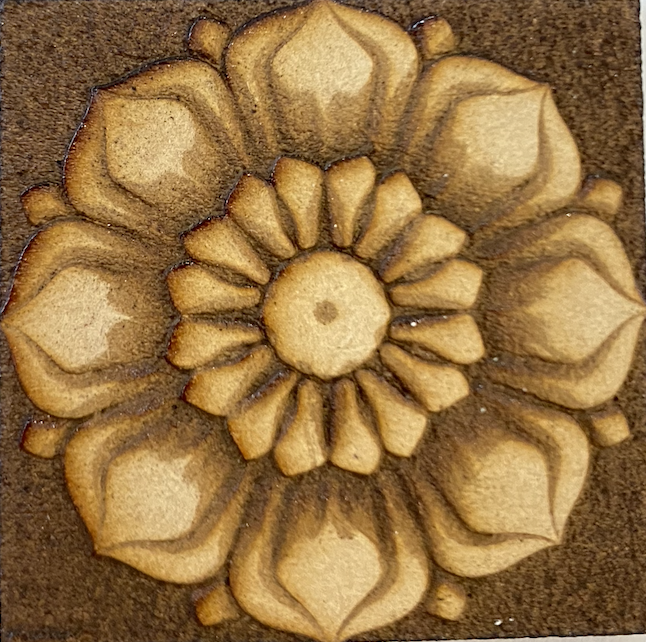

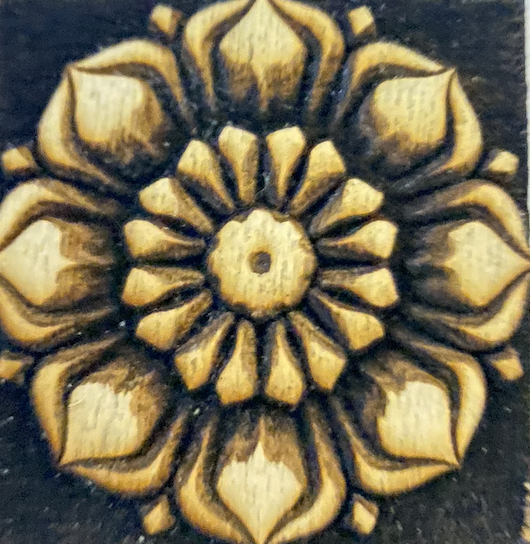

以下は深度モードを適用した例です。

深度モードなし	深度モードあり

深度モードの使用方法

1. 適用可能な画像を準備します。

レリーフ効果のあるレーザー彫刻作品を作成する場合、 グレースケールのグラデーション画像 が必要です。深度モードでは、デザインの様々な深さと層を表現するために、異なる灰色の陰影を使用します。画像が滑らかな階調変化と細部まで表現できる高解像度であることを確認してください。

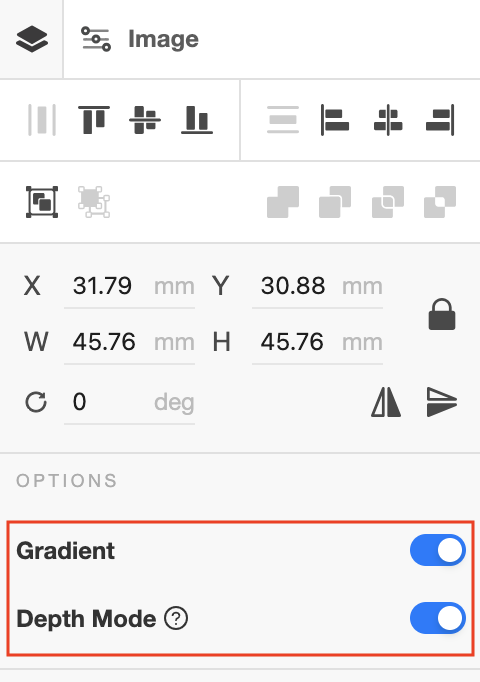

2. オブジェクトパネルで「深度モード」にチェックを入れます。

画像をインポートした後、使用したい画像を選択し、オブジェクトパネルで「グラデーション」と「深度モード」にチェックを入れます。

3. 素材に合わせてパラメータを調整します。

適切なパラメータ設定は、アートワークと期待する効果によって異なります。プリセットを基準に、速度とパス数を高めに設定して実行し、さらにパラメータを微調整することをお勧めします。最良の結果を得るには、画像の詳細、陰影、および目的の仕上がりに基づいて調整してください。

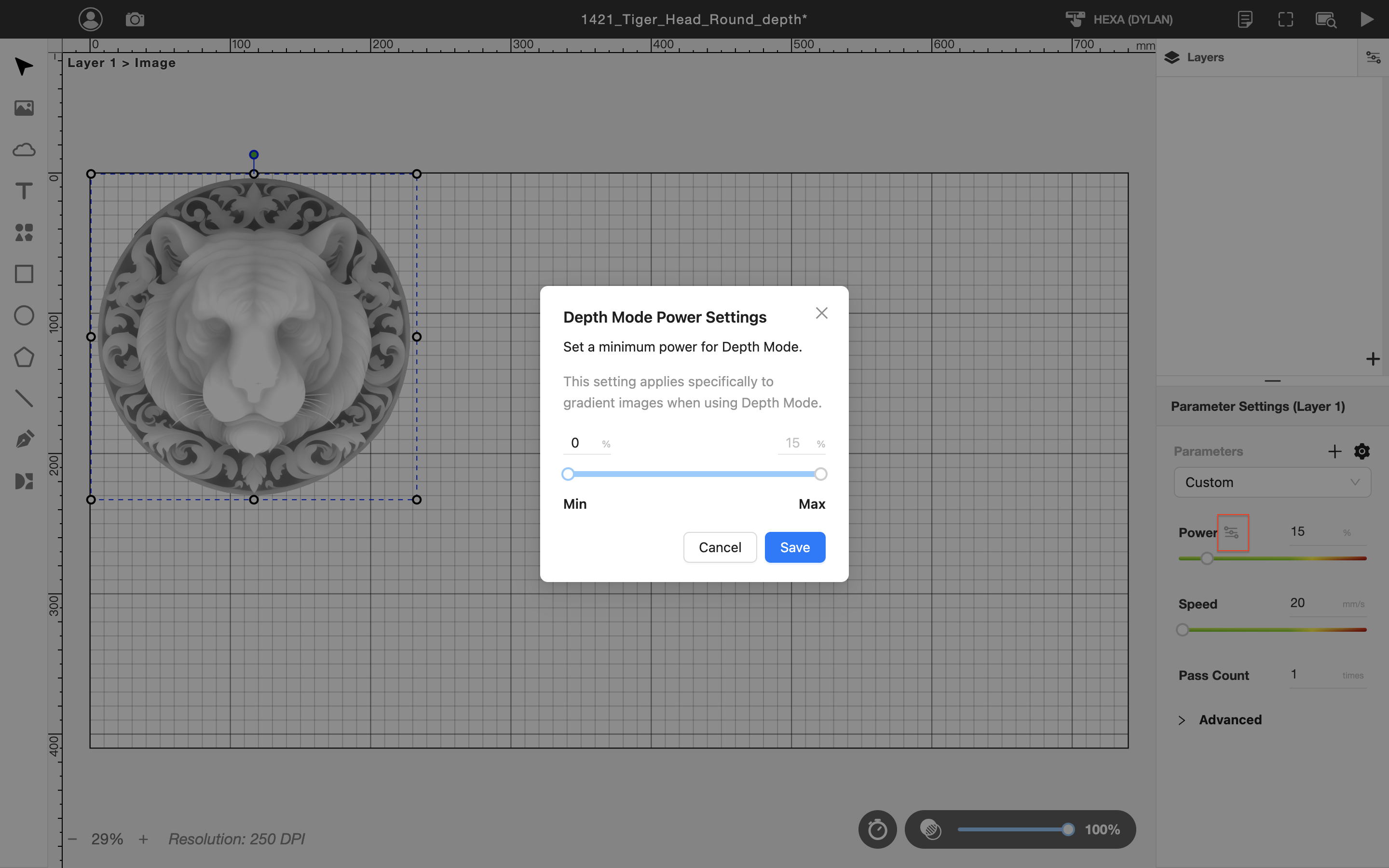

4. 必要に応じて、深度モードの最小パワーを調整します。

異なる機器間でのレーザー出力の違いに対応するため、深度モード用の高度なパワー設定を導入しました。画像の特定の詳細が欠けている場合は、最小パワーを調整することで、明るい領域でのレーザーのパフォーマンスを向上させることができます。

注意：この最小パワー設定は、深度モードが有効な場合にのみ表示され、レイヤー内のグラデーション画像にのみ適用されます。

最大パワーはレイヤーの設定によって決まります。最小パワーより低く設定されている場合、最小値は自動的に0にリセットされます。
