3-3 ロータリーセットアップ

ロータリーは110mmと150mmのフィールドレンズにのみ対応しています。

ステップ1

梱包箱から接続ケーブルを取り出します。機械の電源がオフの状態で、一方の端を機械の左側に接続します。

もう一方の端をロータリーに接続した後、Promarkの電源を入れてください。

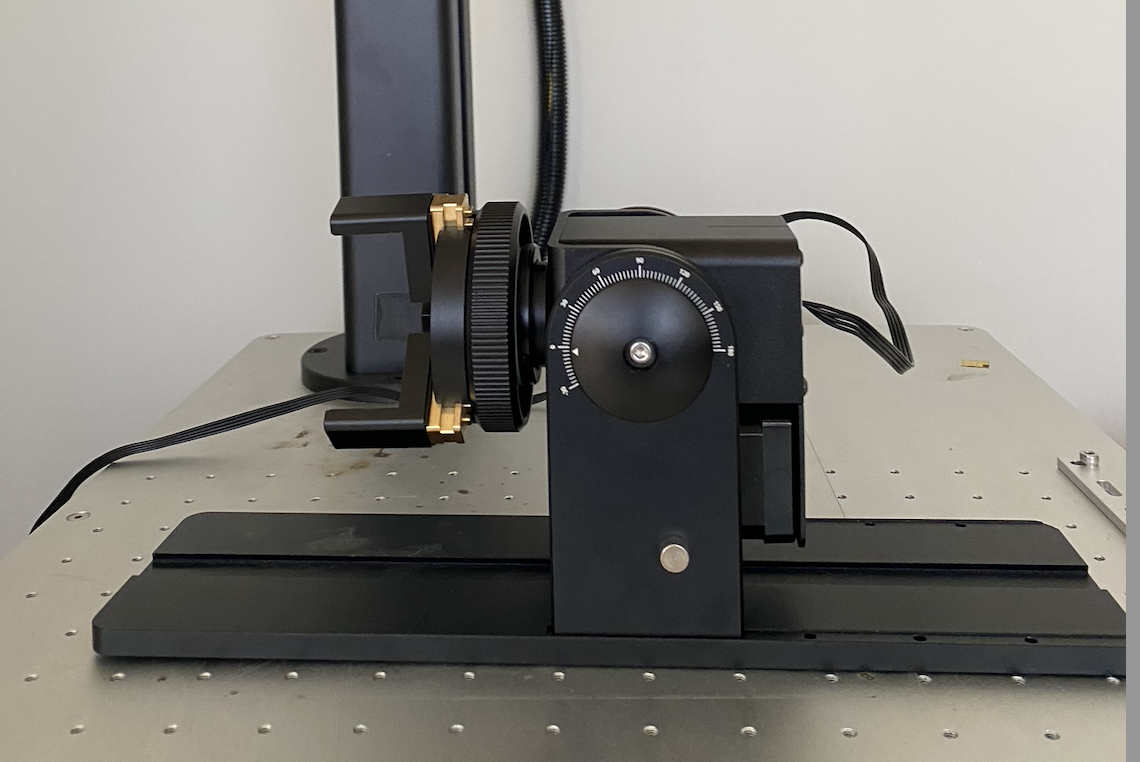

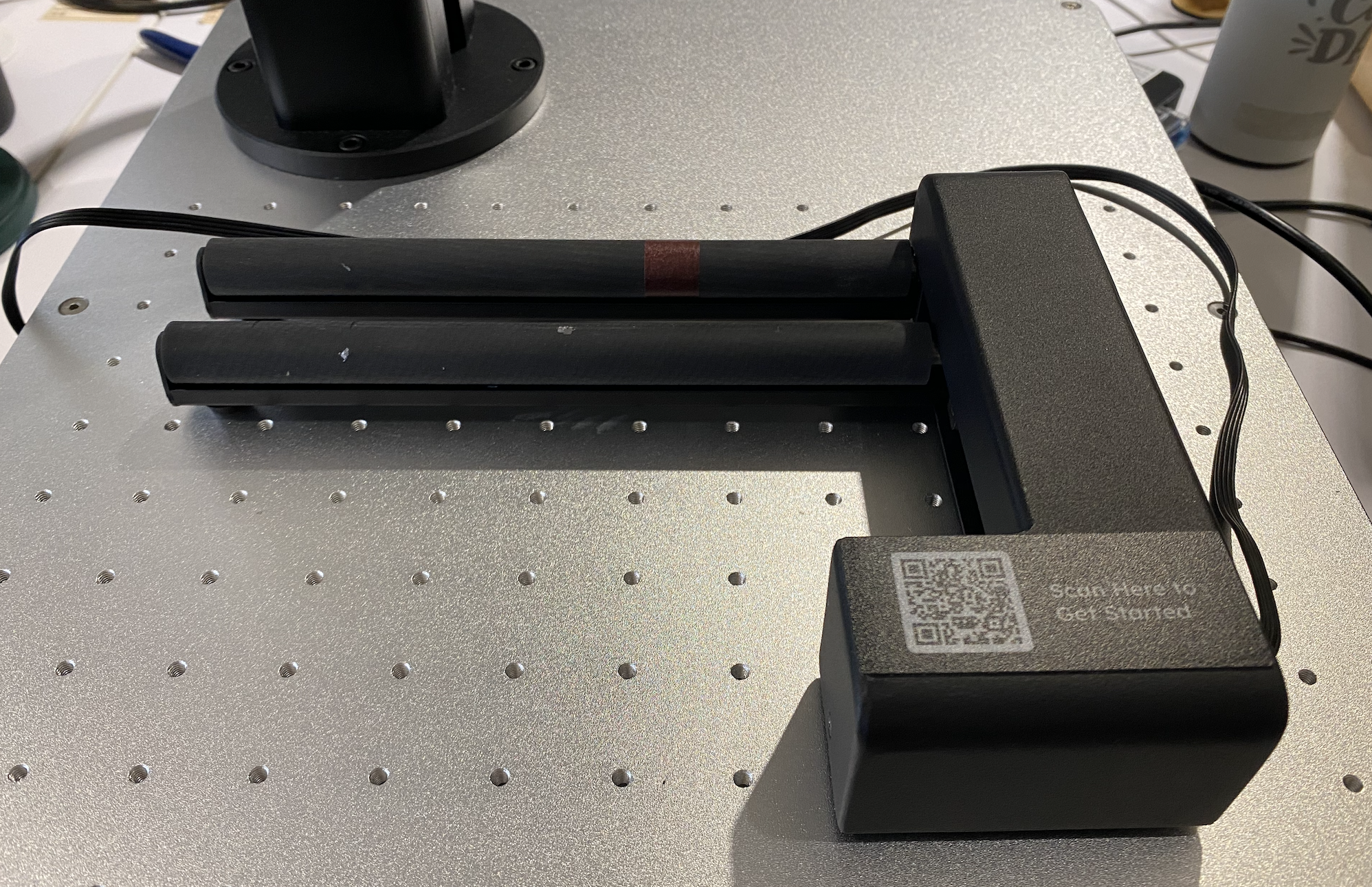

ステップ2

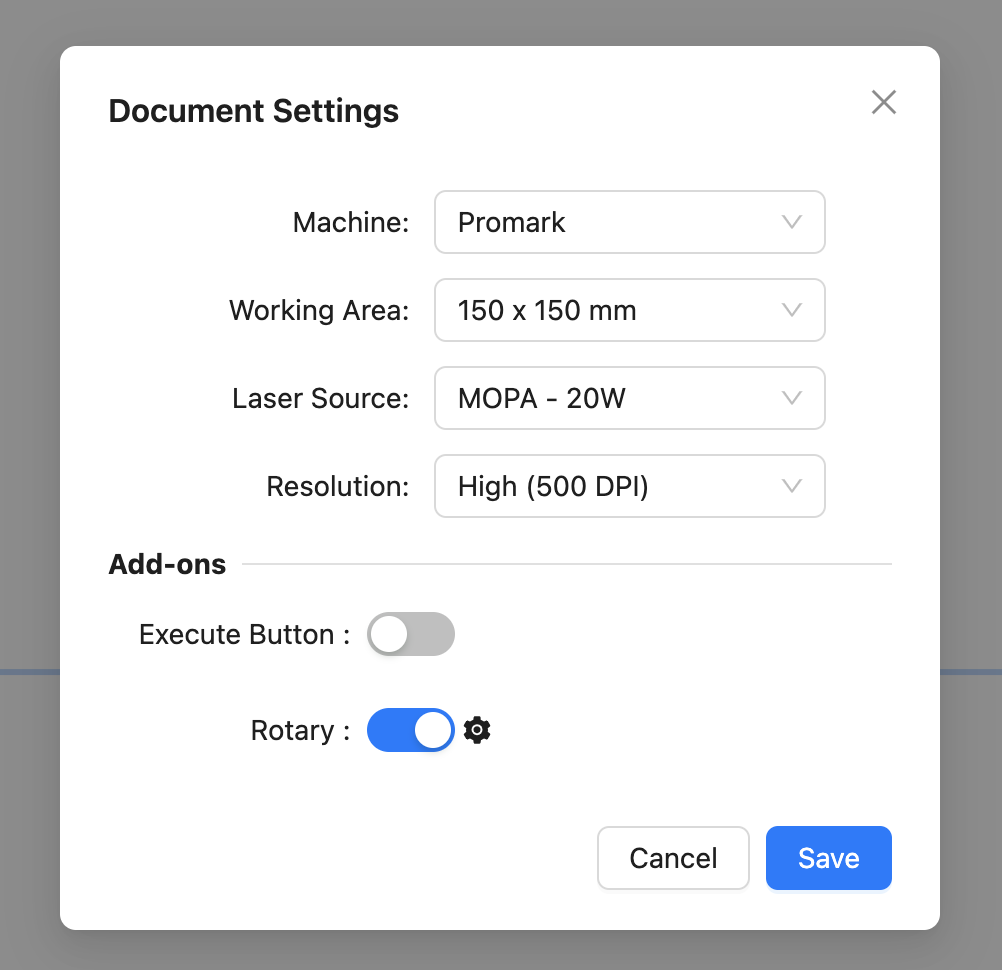

ステップ3

使用するロータリーを選択し、ロータリー設定を行います。

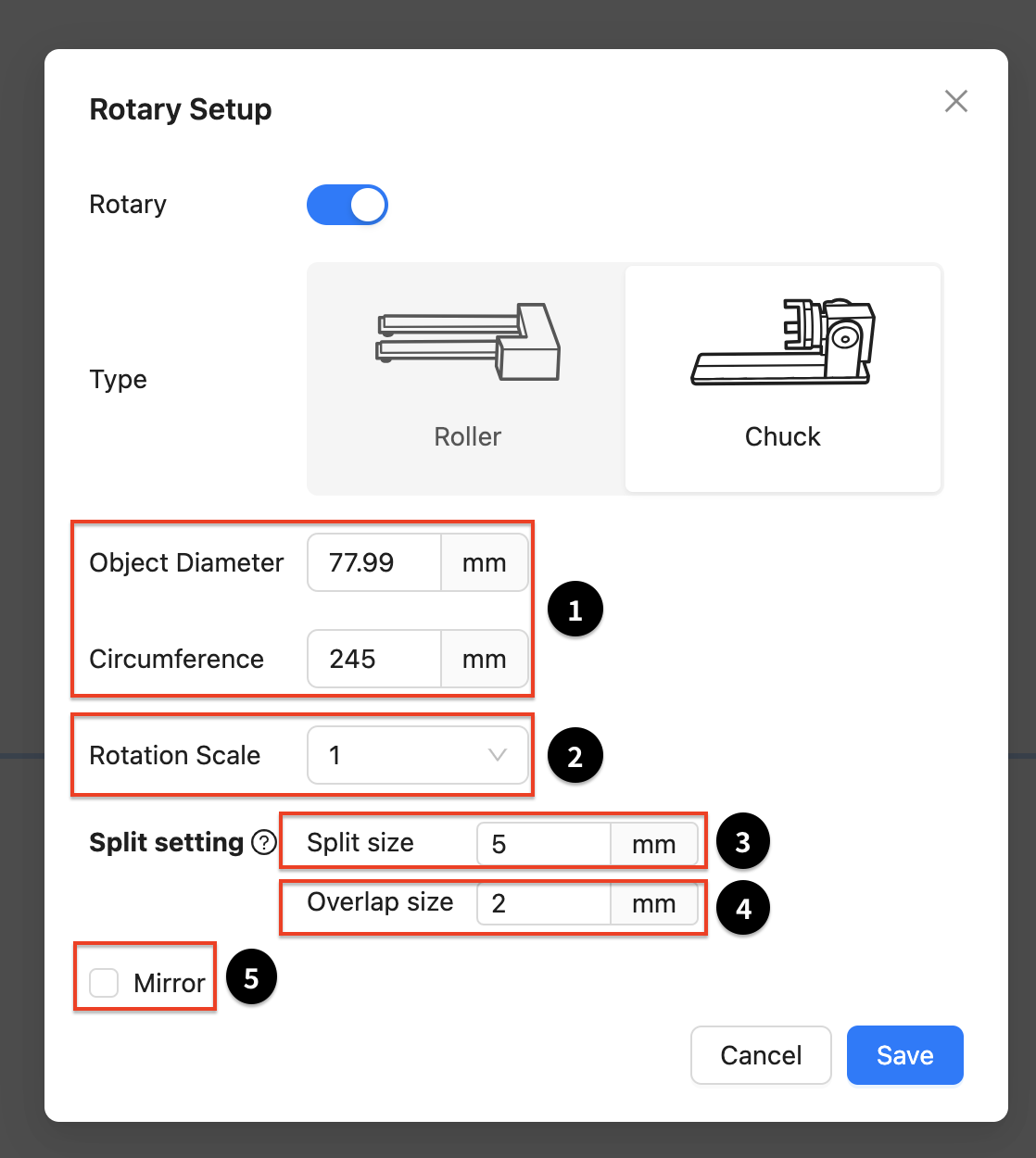

1. 対象物の円周または直径（チャックのみ）を入力します。 2. ロータリー軸の動作に対する回転比を調整します。 3. 分割サイズ：画像内の各彫刻セクションの単位長さを設定します。 4. オーバーラップサイズ：各セクションの重複長さを設定します。 5. ロータリー軸が左に反転している場合は、ミラー機能を有効にする必要があります。

円周

• 入力した円周が実際の対象物より大きい場合、彫刻領域が重なり合い、色むらが生じる可能性があります。
• 入力した円周が実際の対象物より小さい場合、パターンセクション間に隙間が生じる可能性があります。

チャックを使用する場合、対象物が円錐形の場合は、彫刻領域の平均円周を入力することをお勧めします。

分割サイズ

Promarkロータリーを使用する場合、画像は複数のセクションに分割されます。各セクションは順番に対象物にマーキングされ、その後ロータリーが回転して次のセクションをマーキングします。この過程を繰り返し、画像全体がマーキングされるまで続けられます。

各セクションのサイズは、分割サイズの設定によって決定されます。

対象物が円錐形や不規則な形状の場合、セクションサイズを小さくすることで、セクション間のギャップやずれを軽減できます。

分割サイズを大きくすると、作業時間を短縮できますが、一つのセクション内での焦点距離の変動が大きくなるため、彫刻結果に影響を与える可能性があります。

オーバーラップサイズ

セクション間の隙間を減らすために、各セクションの終端に固定のオーバーラップを設定し、目視可能な隙間を最小限に抑えることができます。

ただし、オーバーラップが大きすぎると、材料のオーバーラップ部分に過剰な熱が加わり、目立つ横線が生じる可能性があるので注意してください。

※Promarkロータリーは、X方向の彫刻のみに対応しています。
