2-3 Beambox IIの組み立てと起動

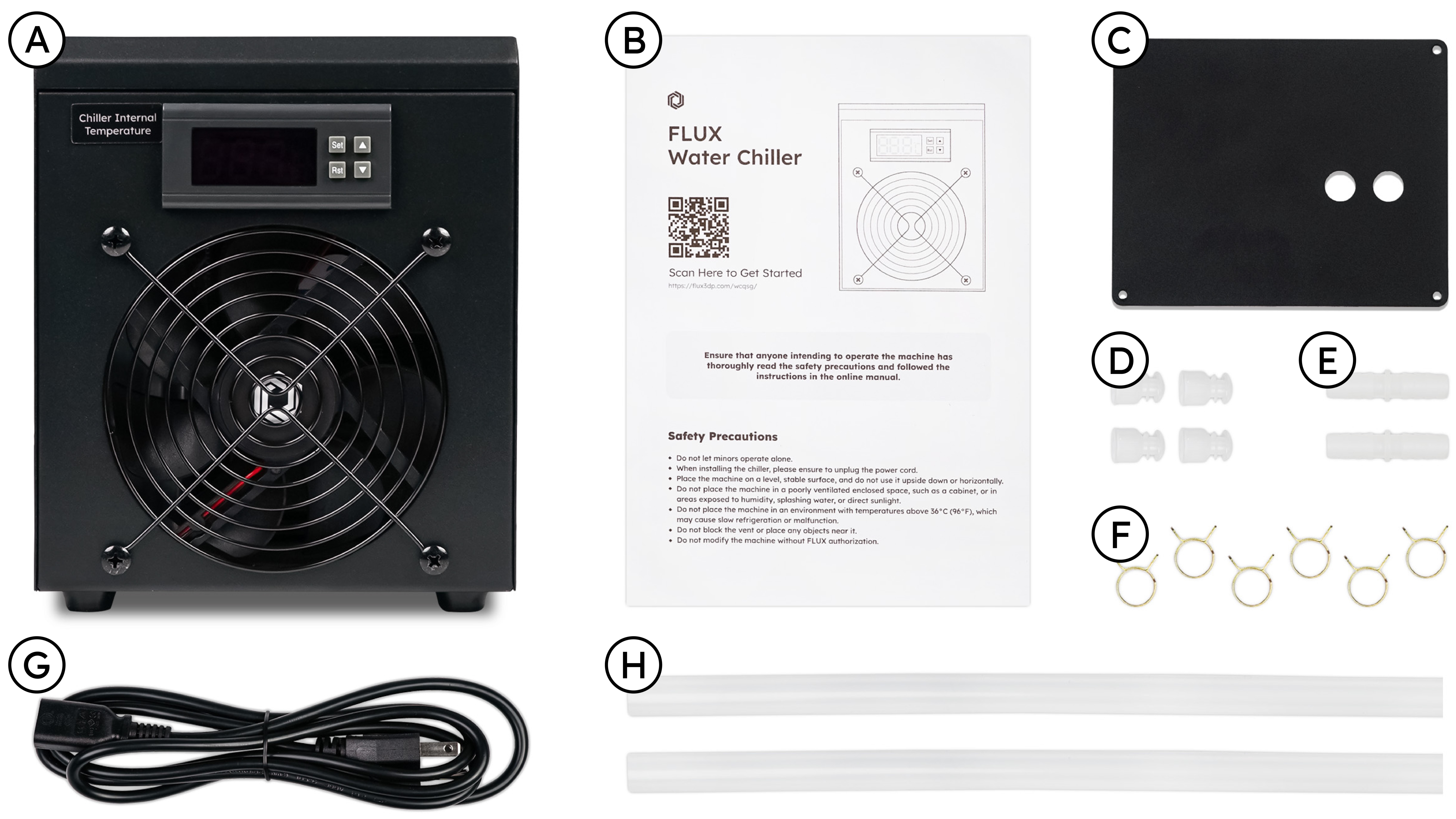

目次

1. FLUX ウォーターチラー
2. クイックガイド
3. Beambox II 用ウォーターポンプカバー
4. ウォーターチューブプラグ ×4
5. 両端パゴダコネクター ×2
6. ウォーターチューブクランプ ×6
7. 電源コード
8. ウォーターチューブ ×2

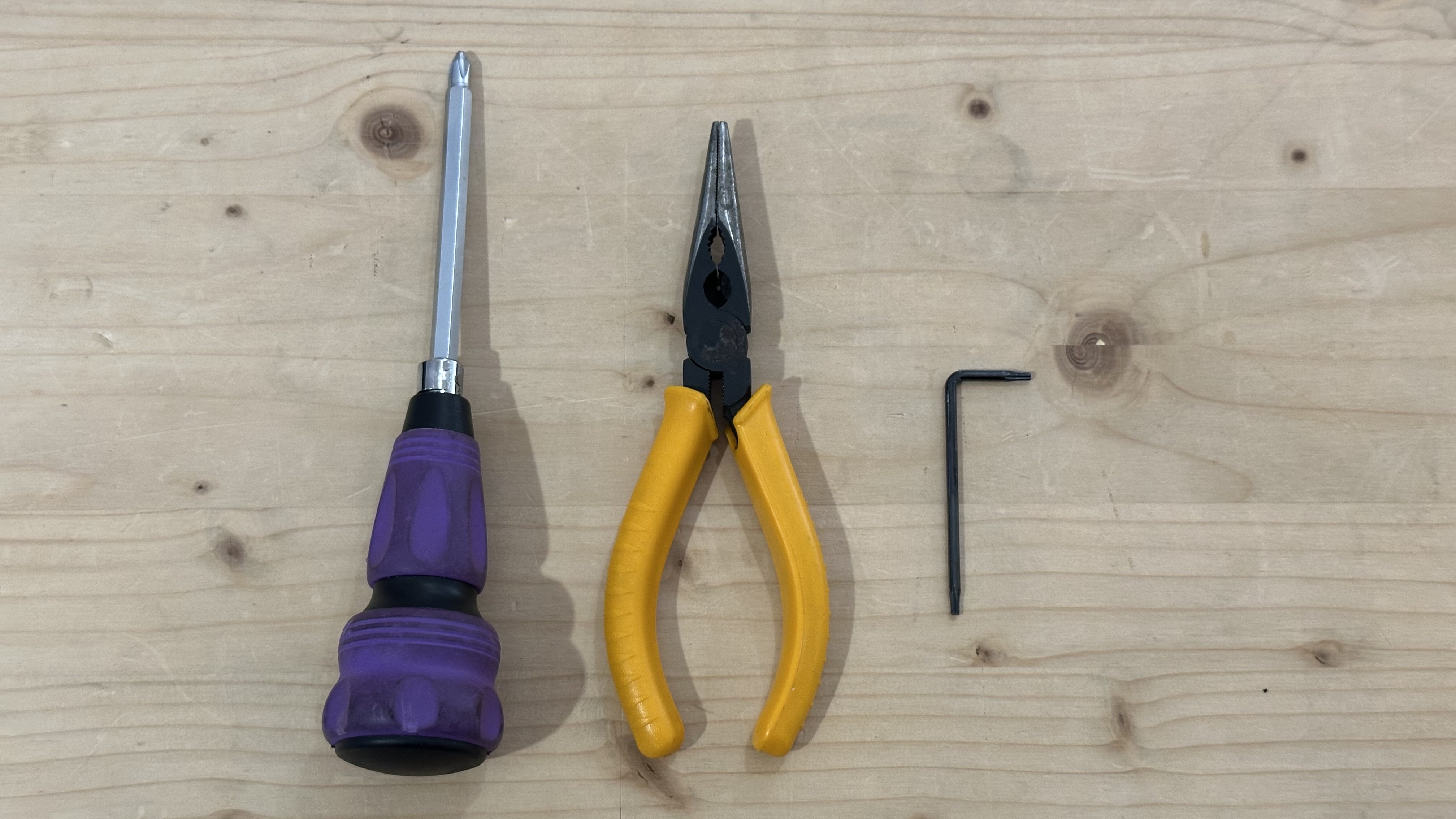

工具

• ラジオペンチ
• プラスドライバー
• T8 トルクスレンチ

設置ガイド

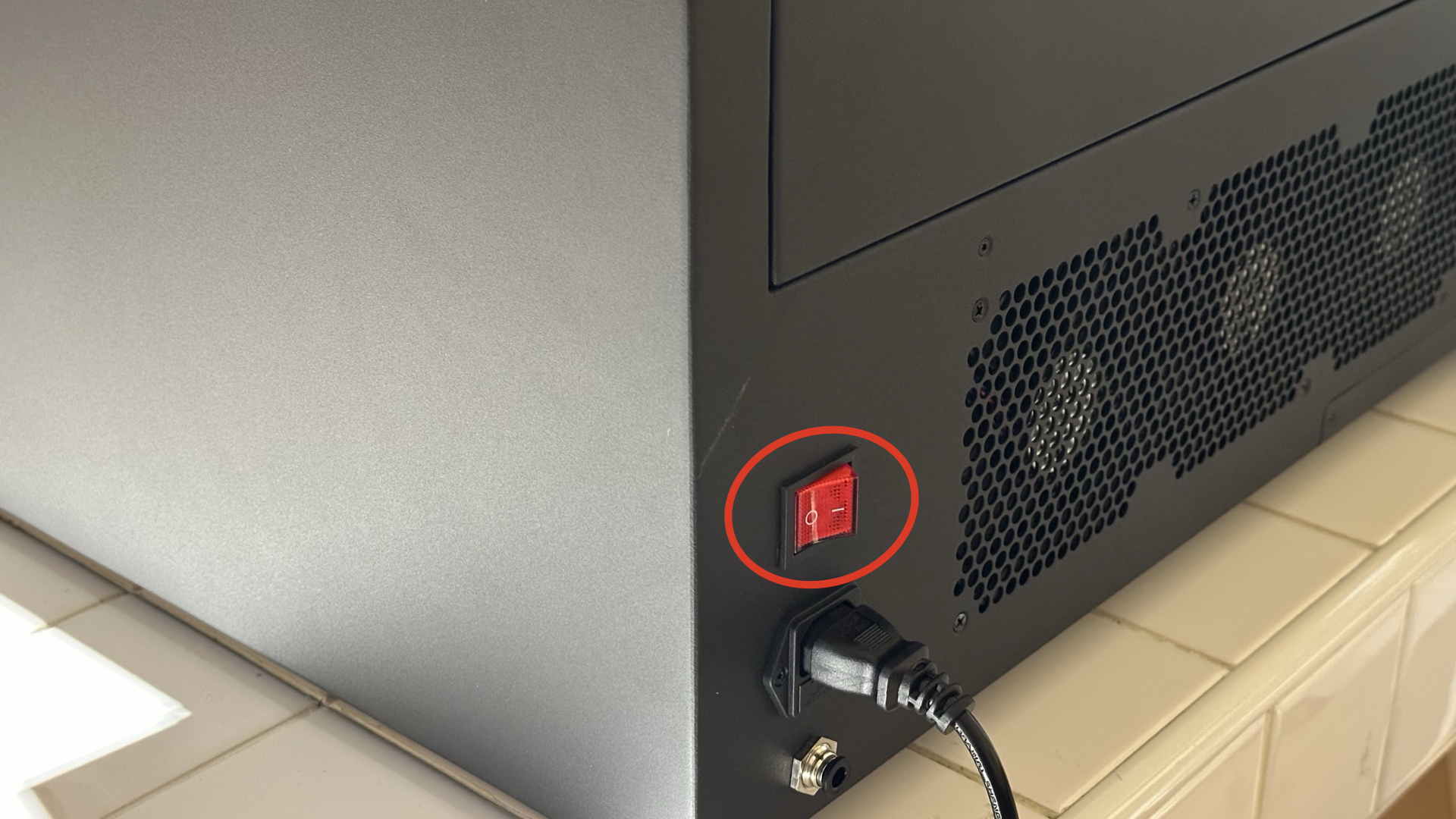

ステップ 1 - 装置の電源を切る

ステップ 2 - カバーを開く

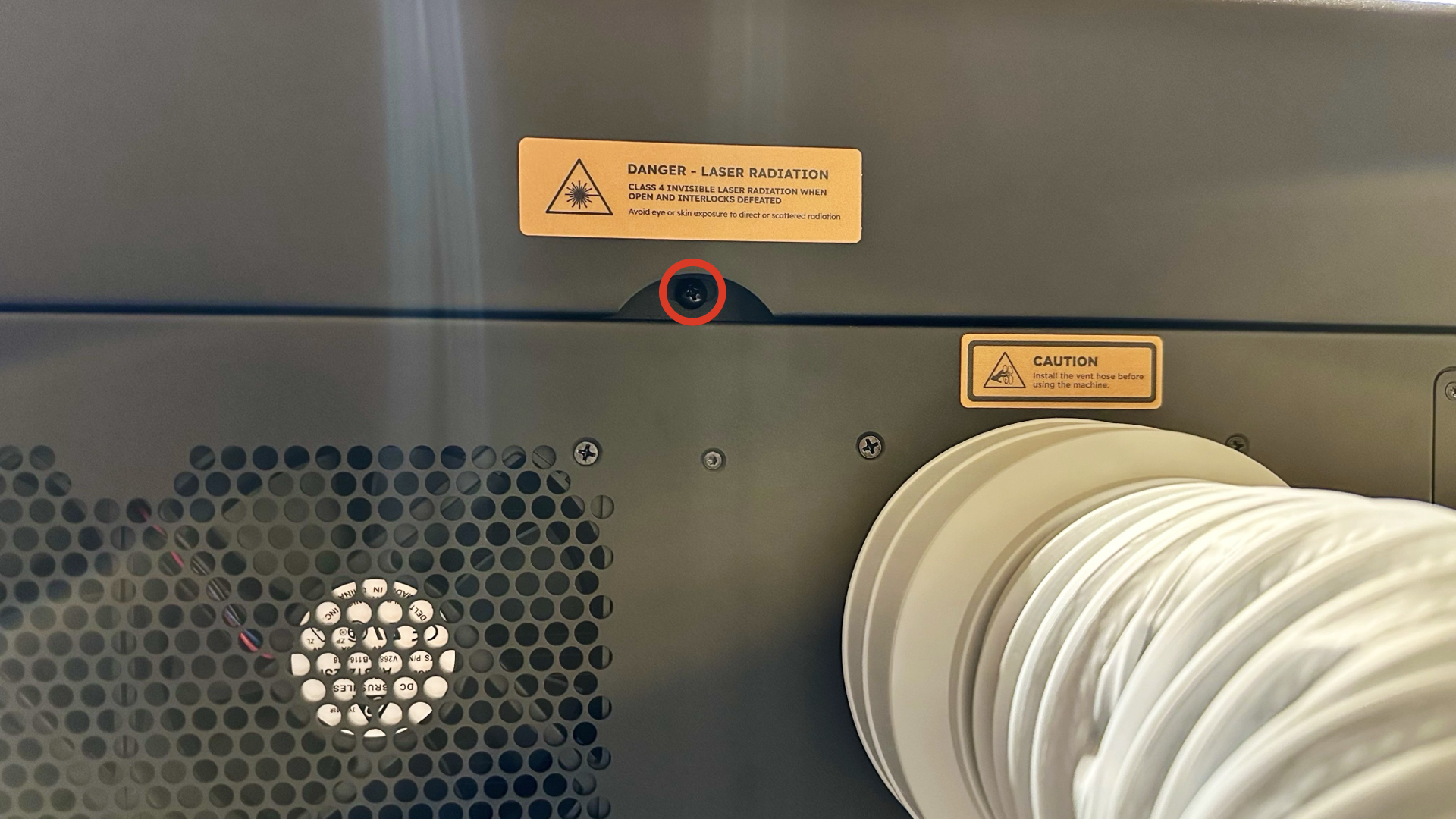

T8 トルクスレンチを使用して、ウォーターポンプカバーのネジを取り外してください。

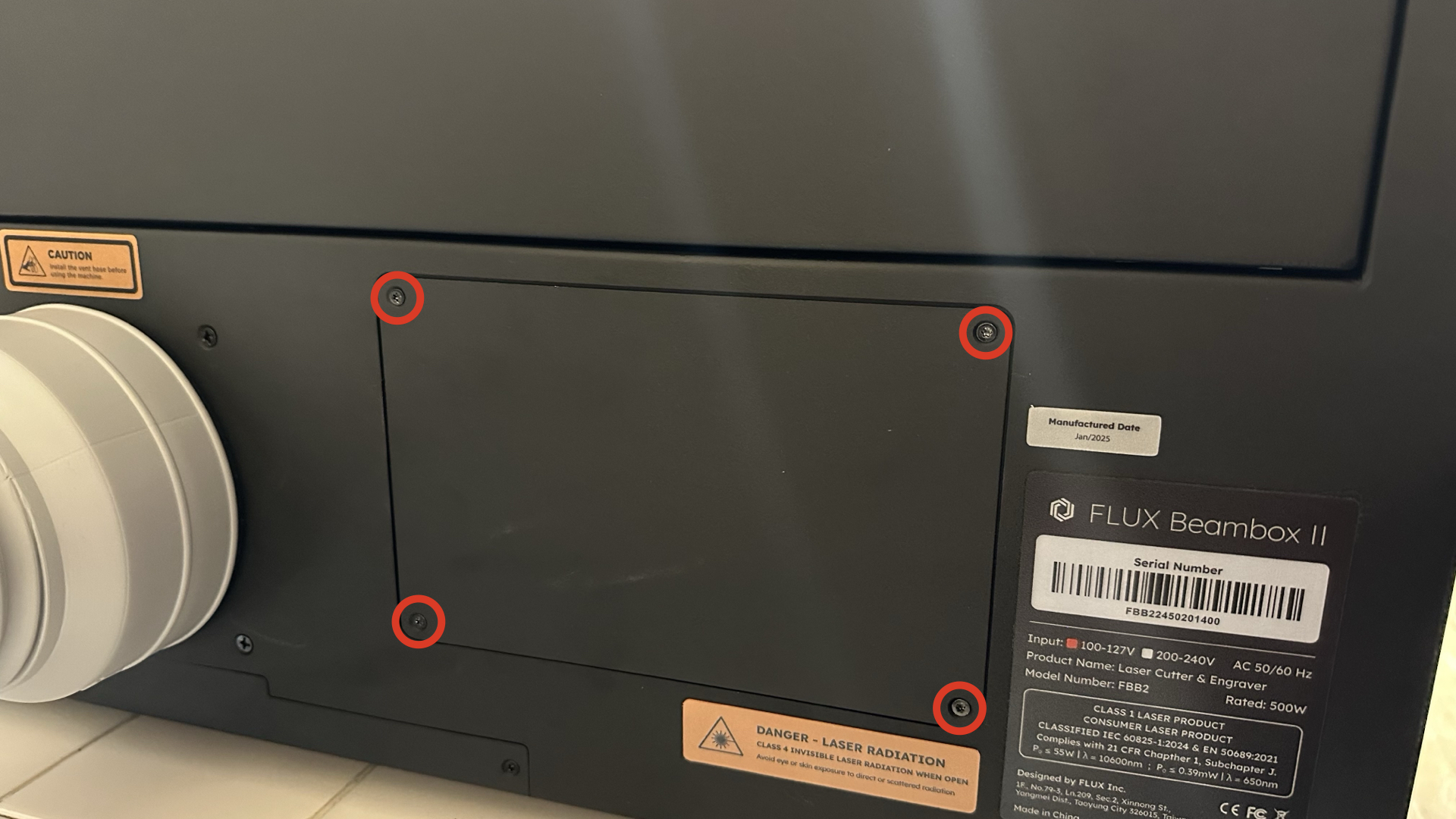

プラスドライバーを使用して、背面カバーのネジを取り外してください。

ステップ 3 - ウォーターチューブの取り外し

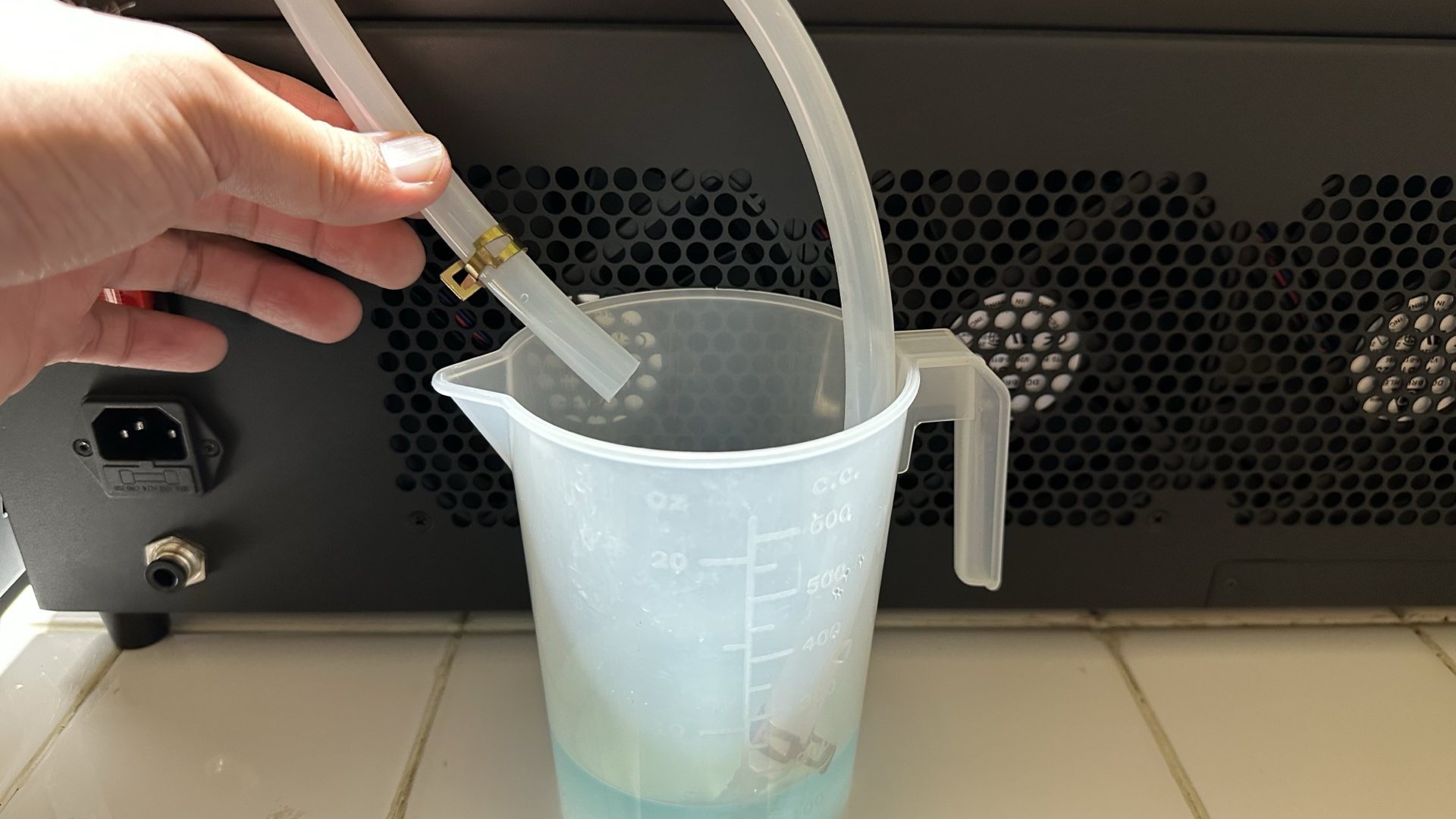

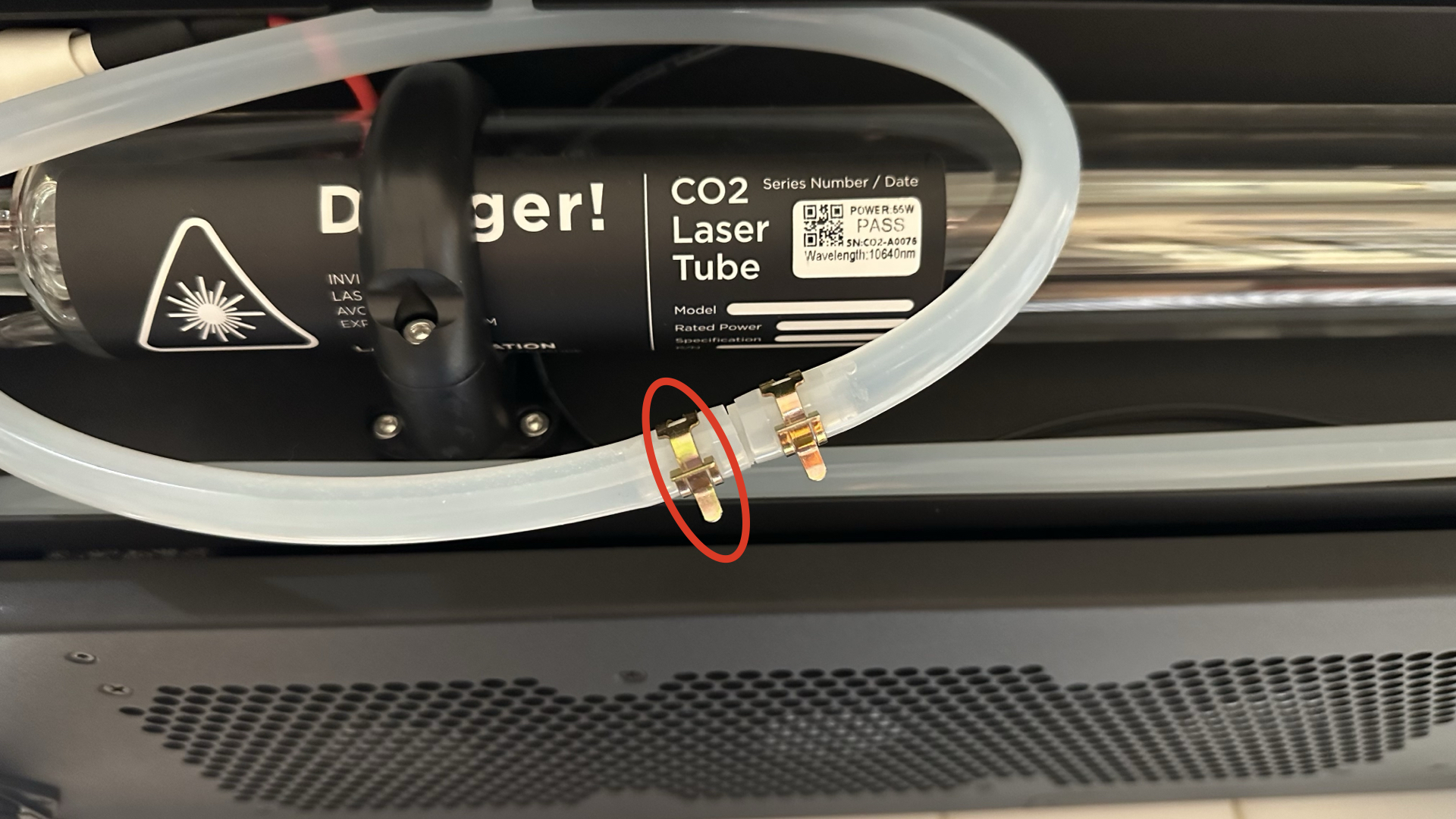

ラジオペンチでウォーターチューブクランプを移動し、チューブ内の水を受ける容器を準備してください。その後、ウォーターチューブを取り外してください。

ステップ4 - チラー用の水チューブ2本を接続する

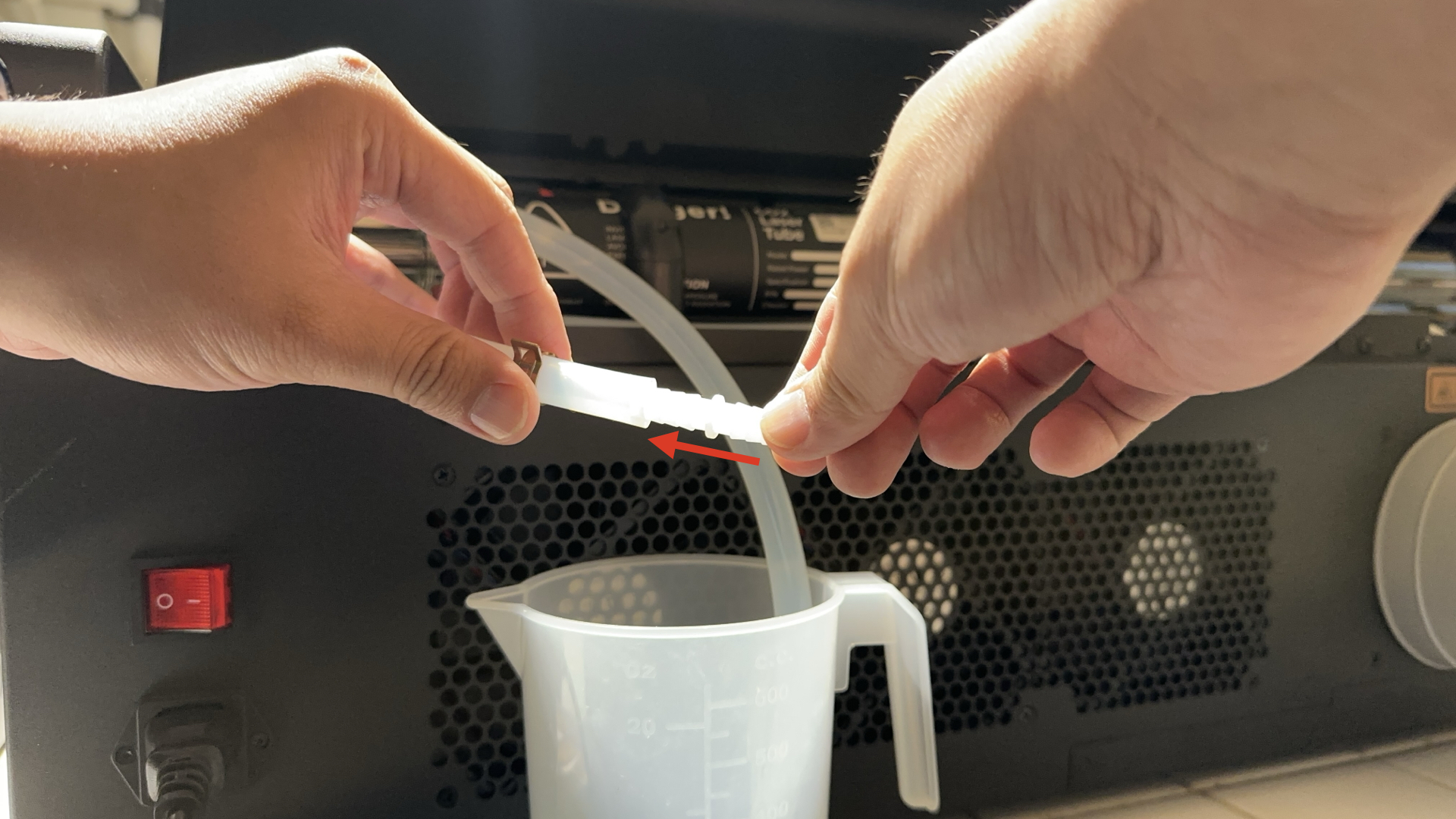

両端のパゴダコネクタをチューブに差し込みます

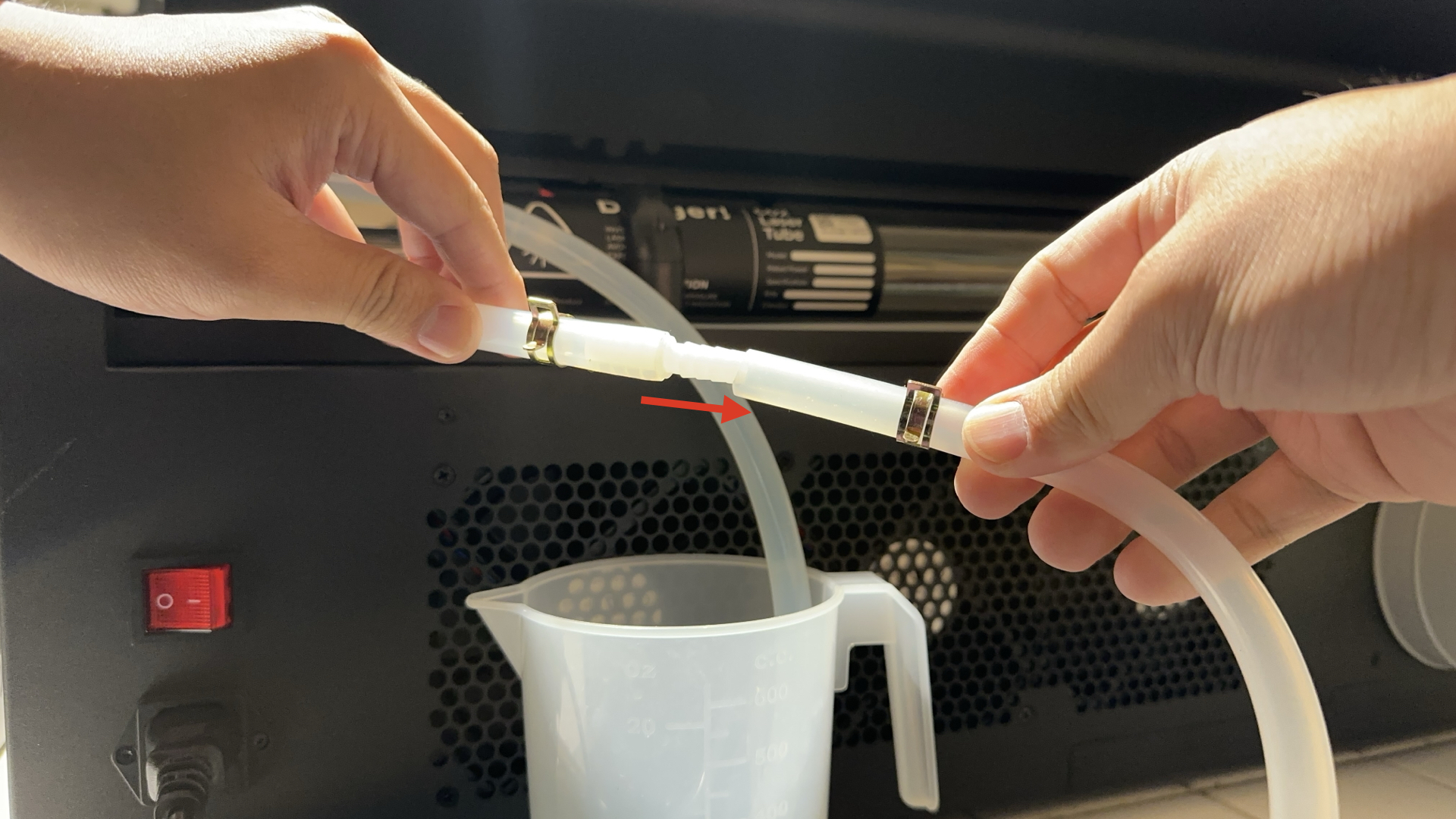

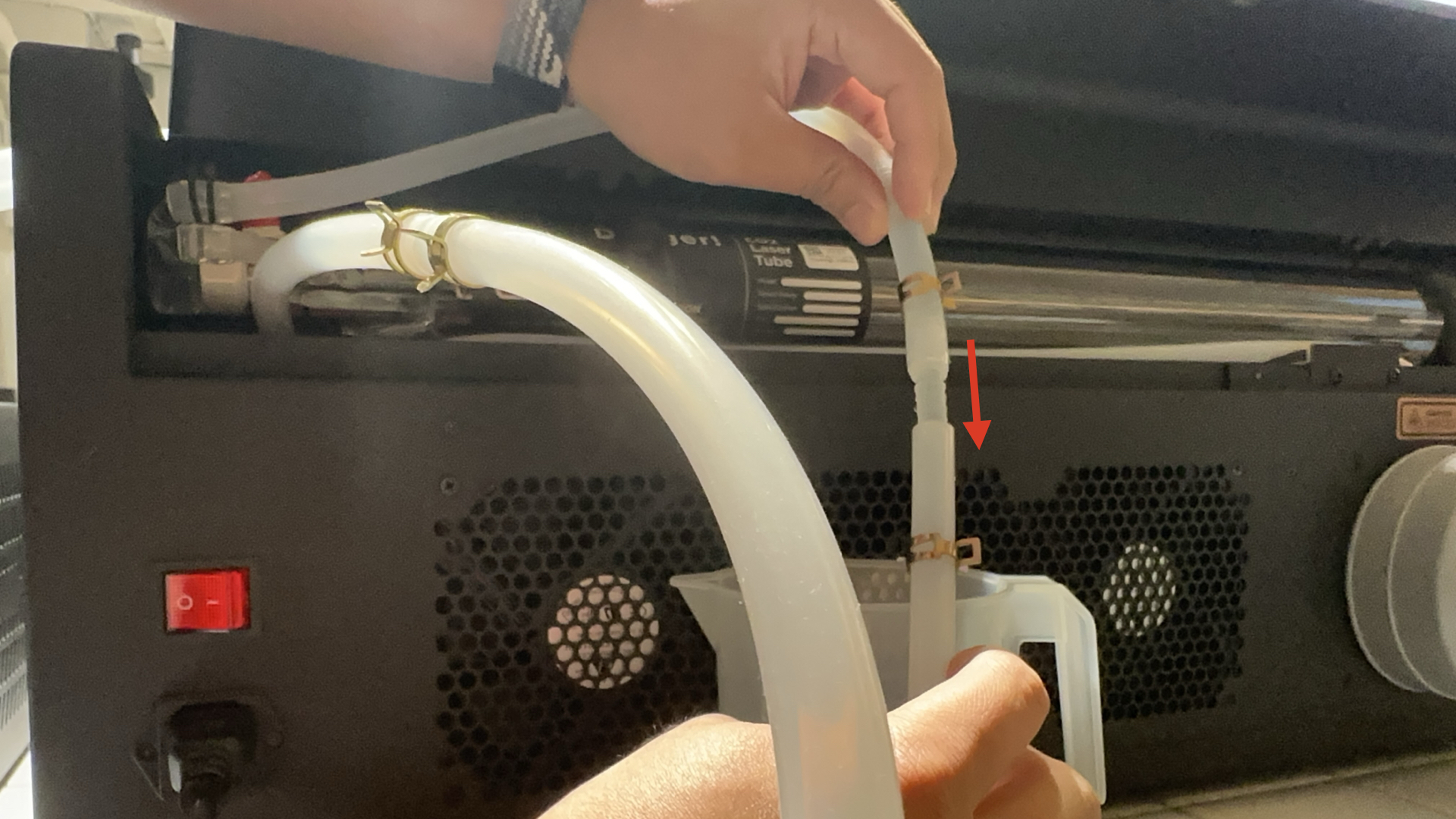

水チューブを接続します

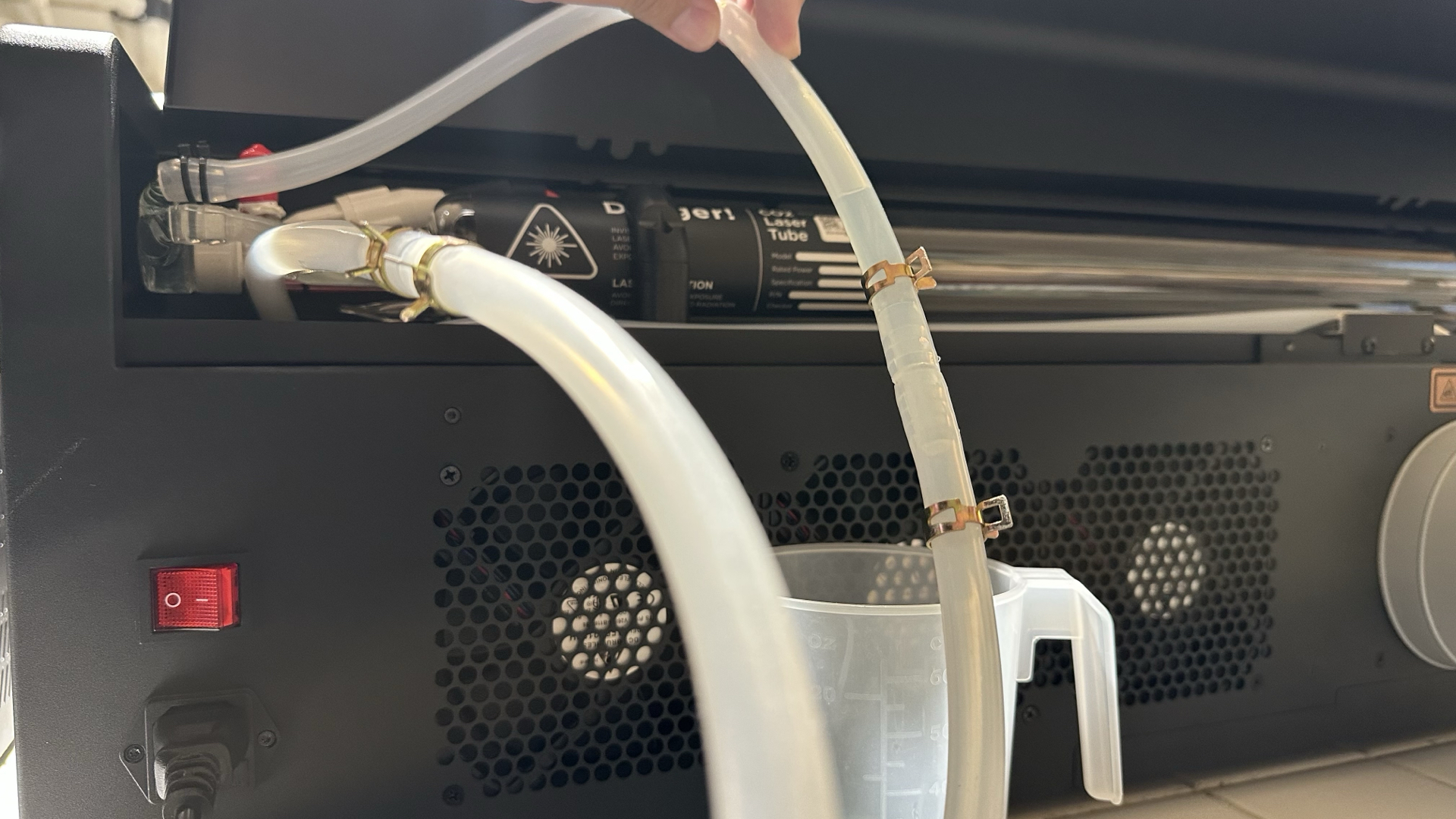

もう一方も接続します

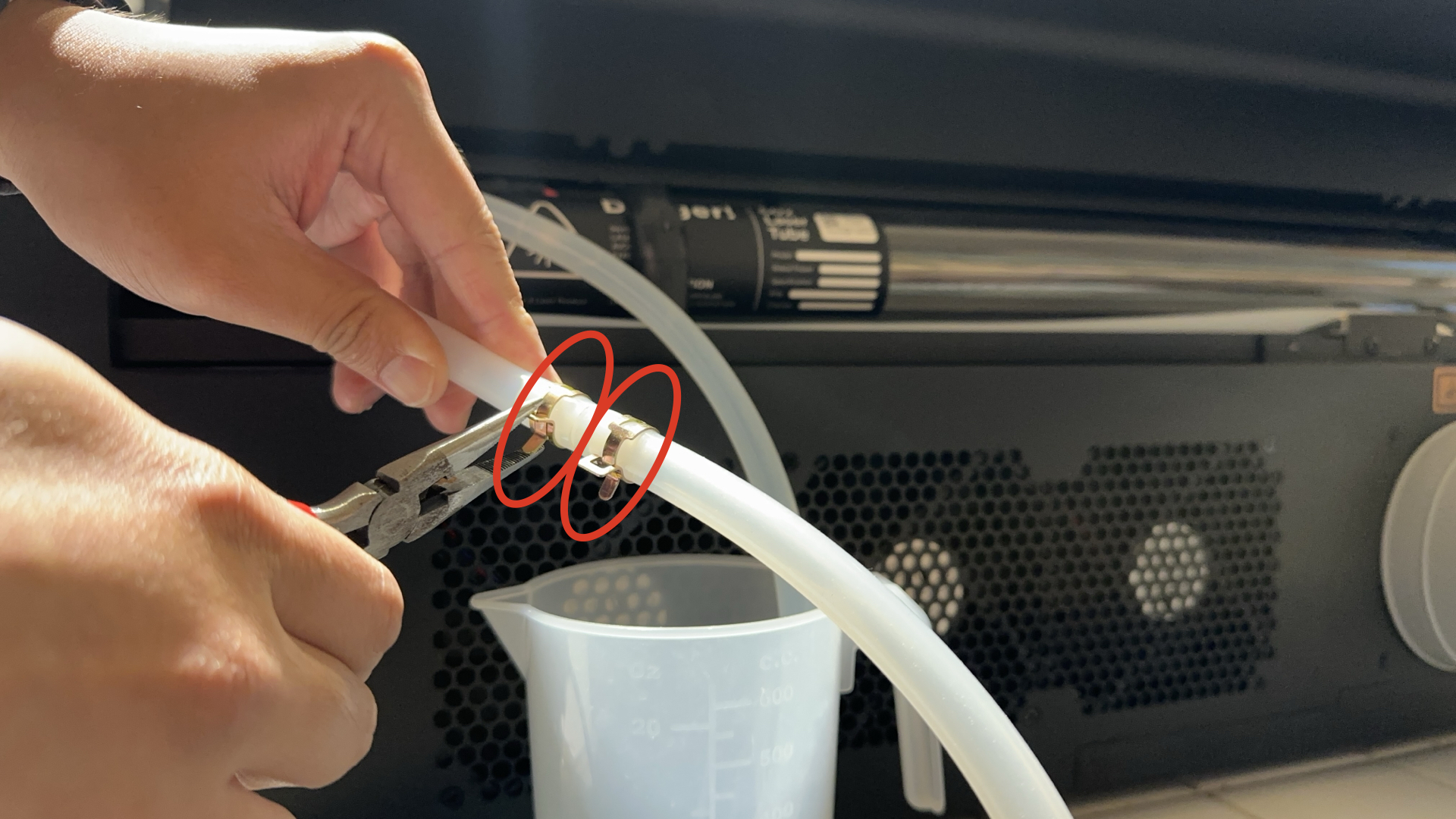

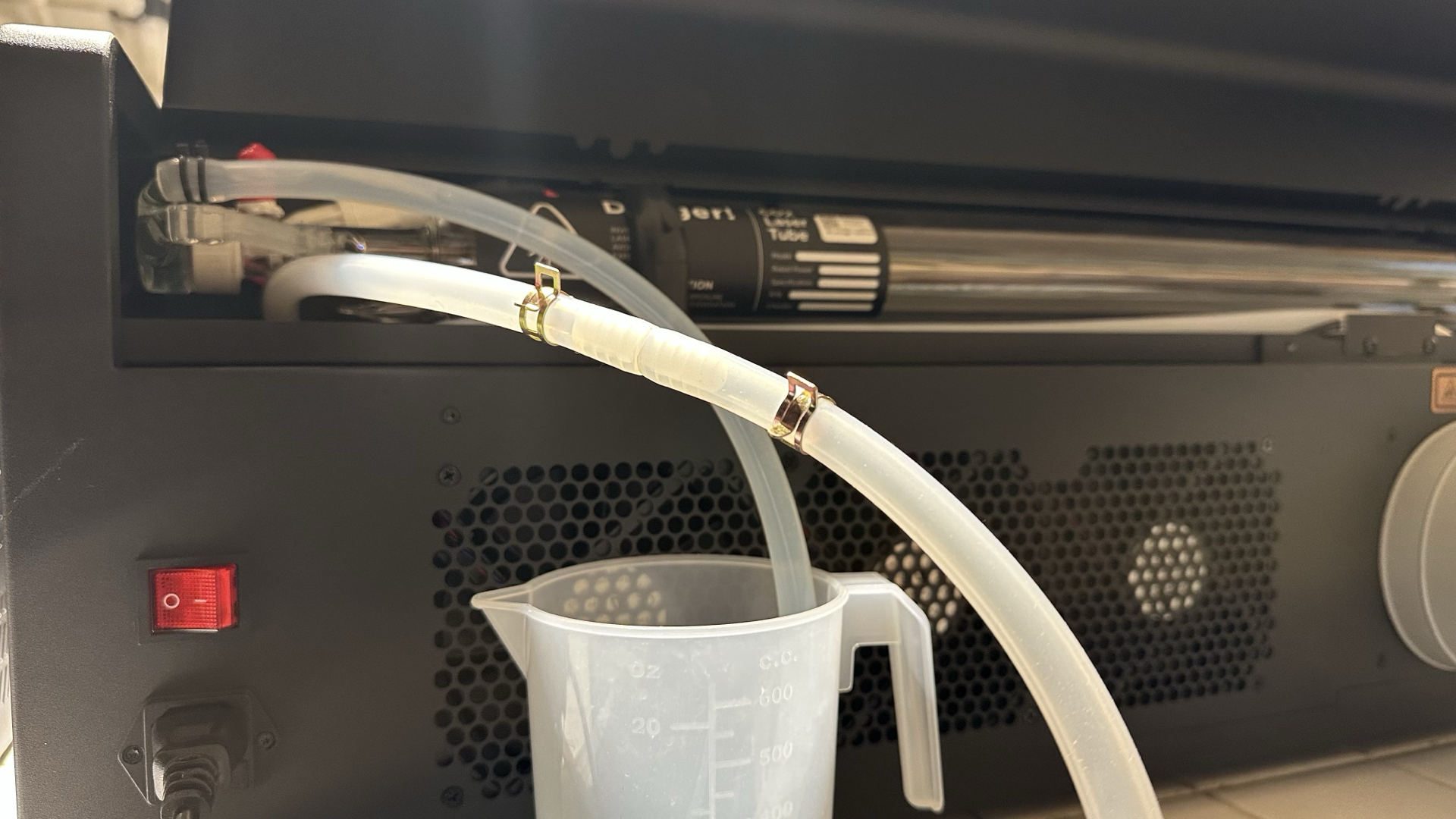

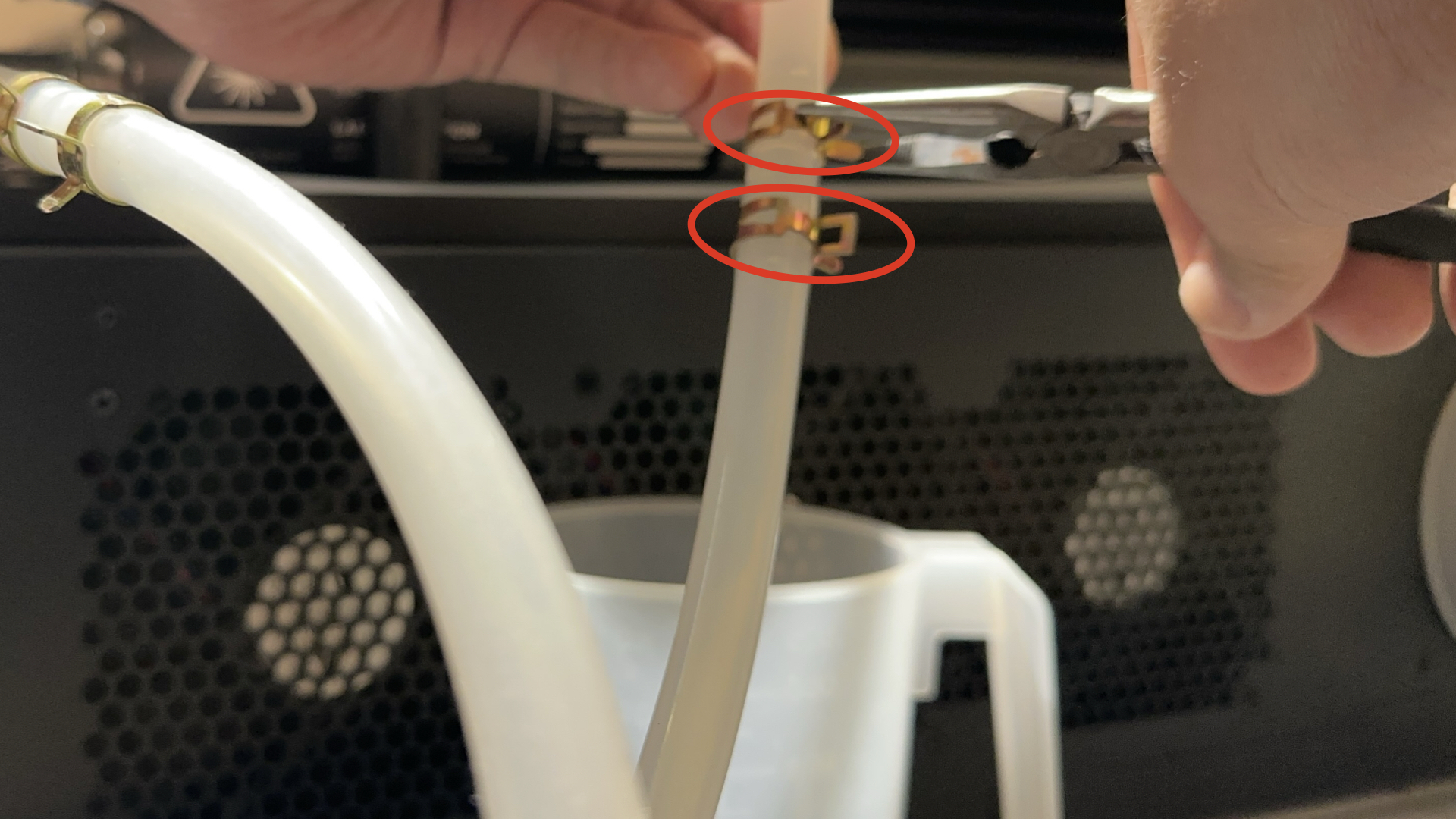

ラジオペンチを使用して、水チューブのクランプを両端のパゴダコネクタに移動させ、チューブを固定します

ステップ5 - 水チューブの設置と位置調整

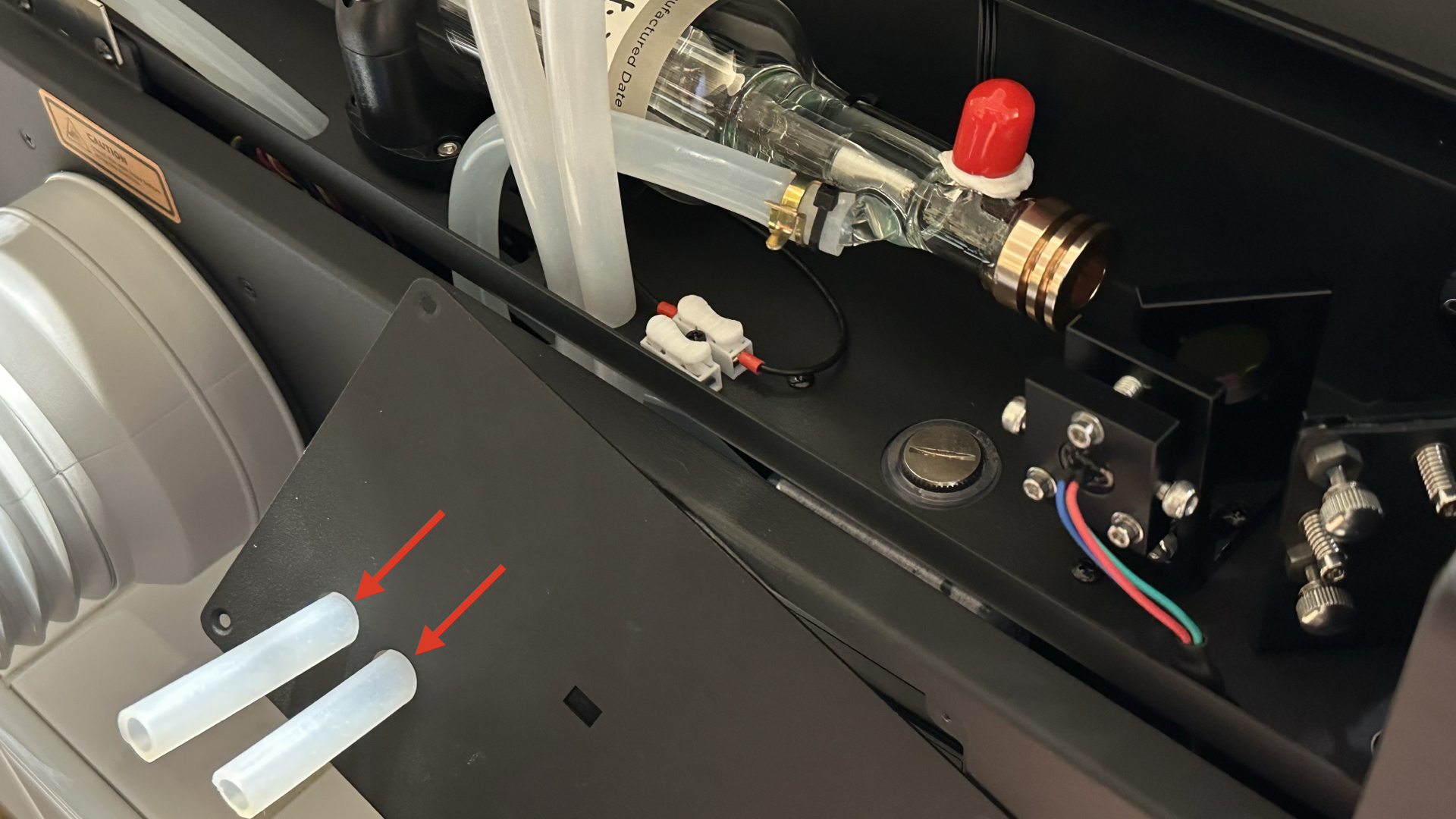

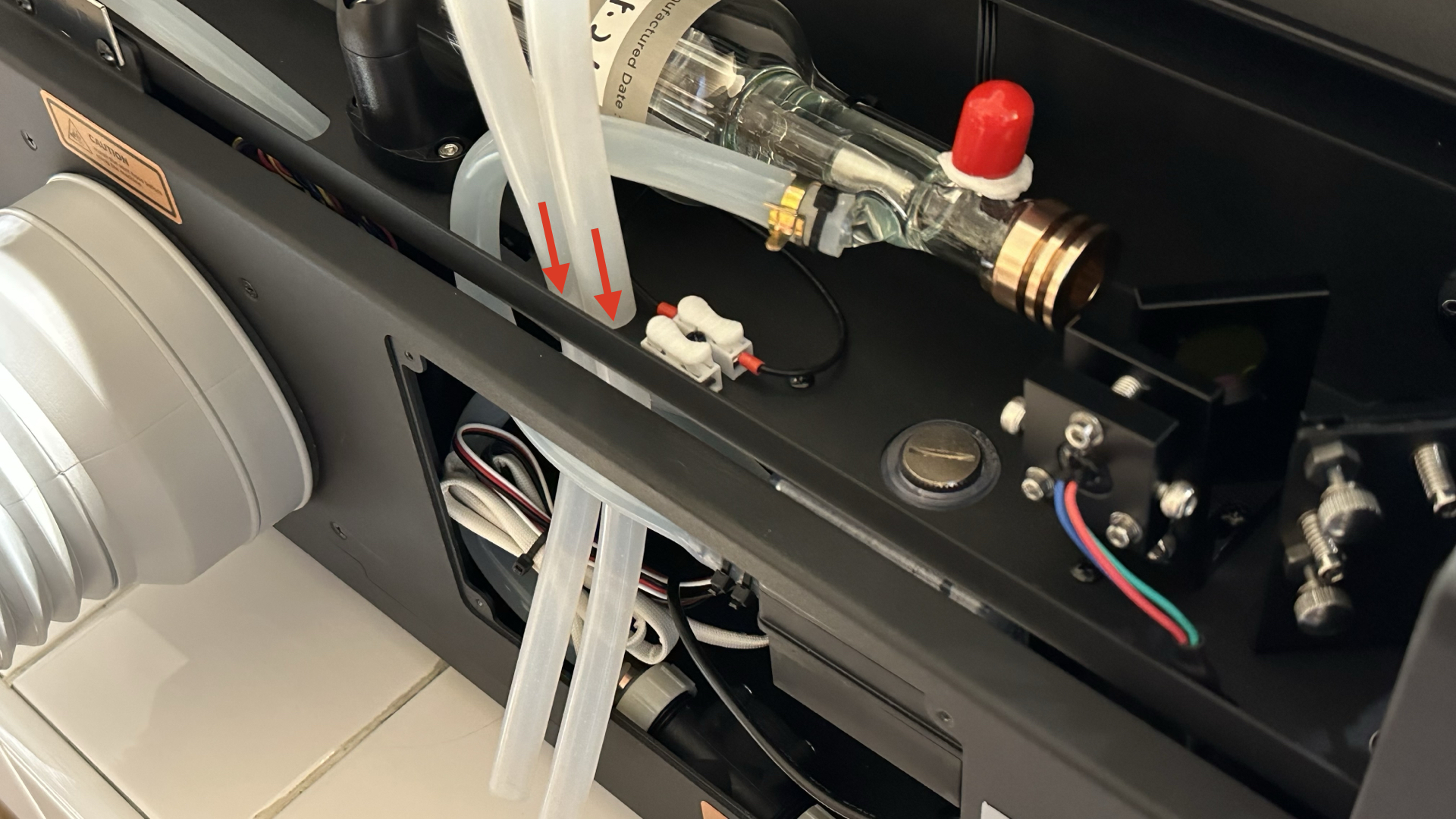

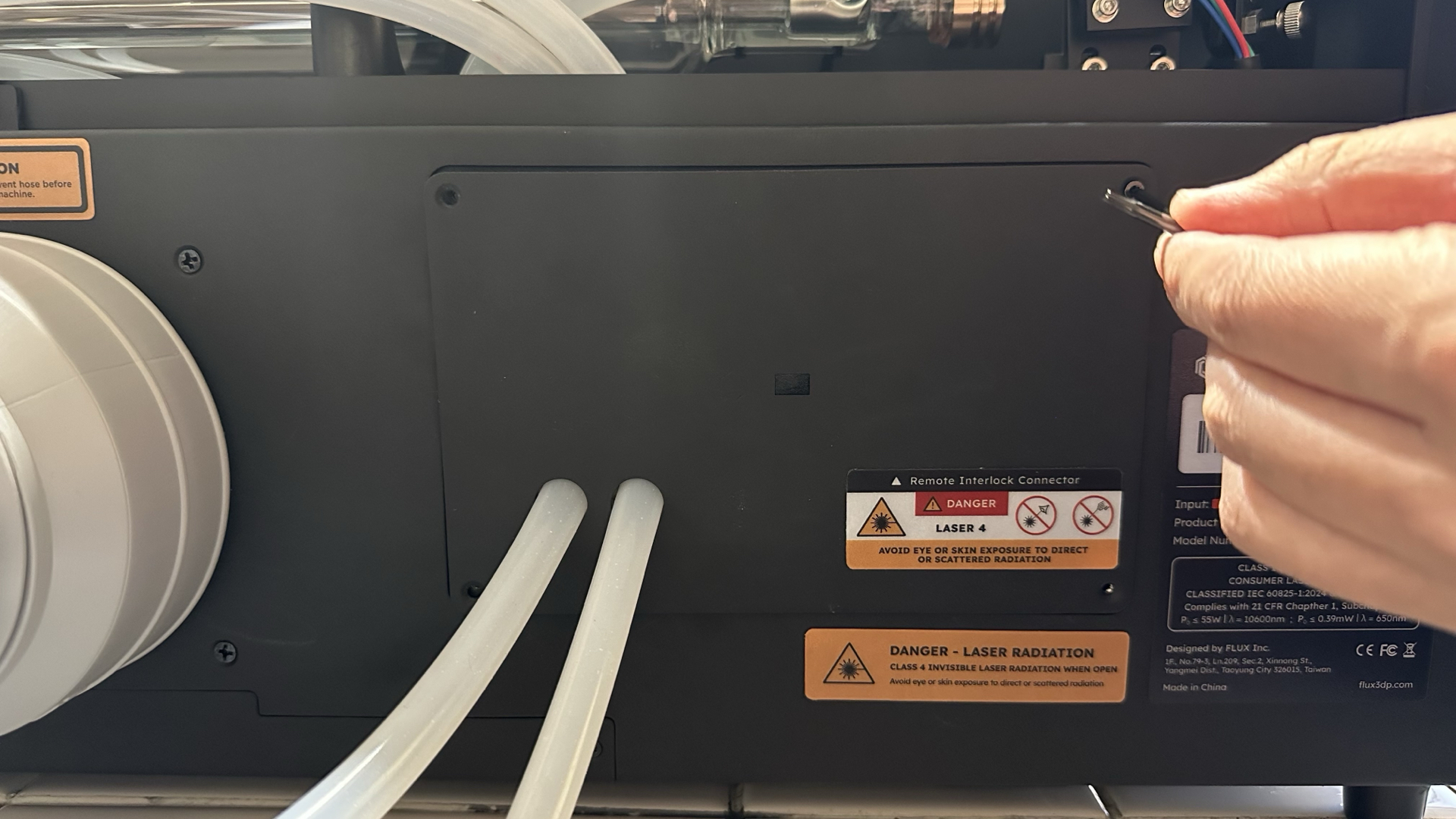

水ポンプとポンプカバー付近の穴に2本のチューブを通します

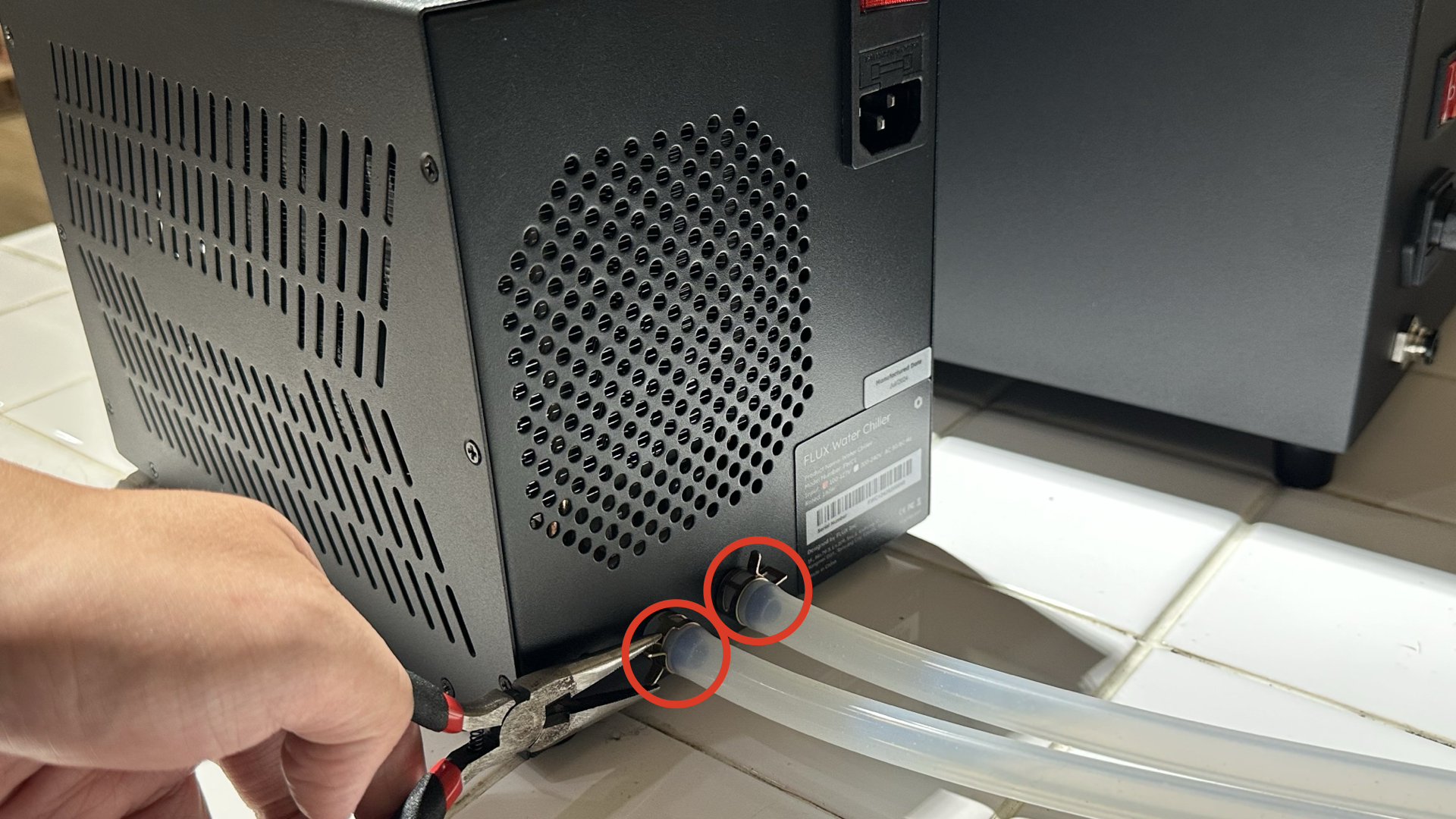

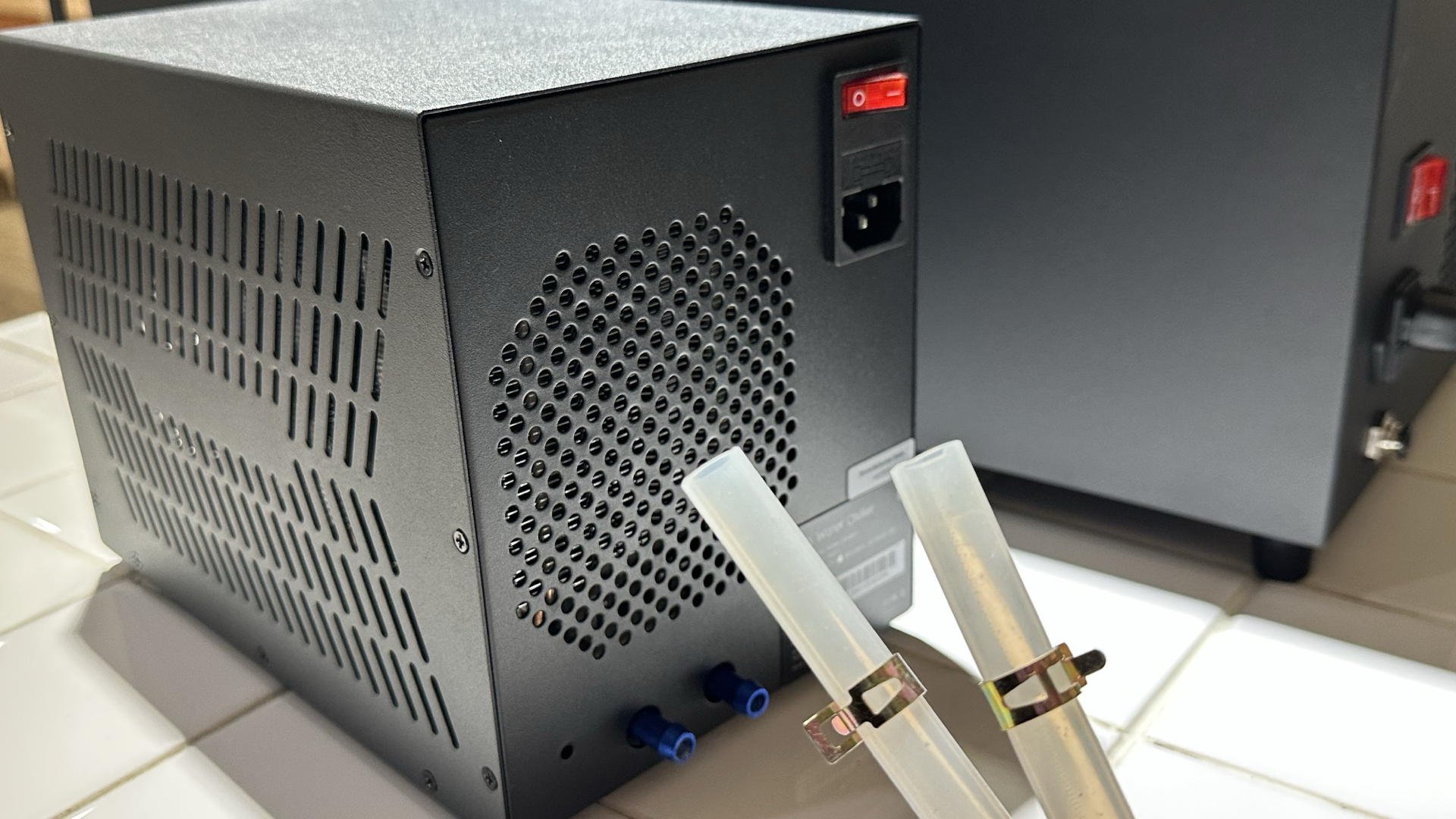

ステップ6 - チラーに水チューブを取り付ける

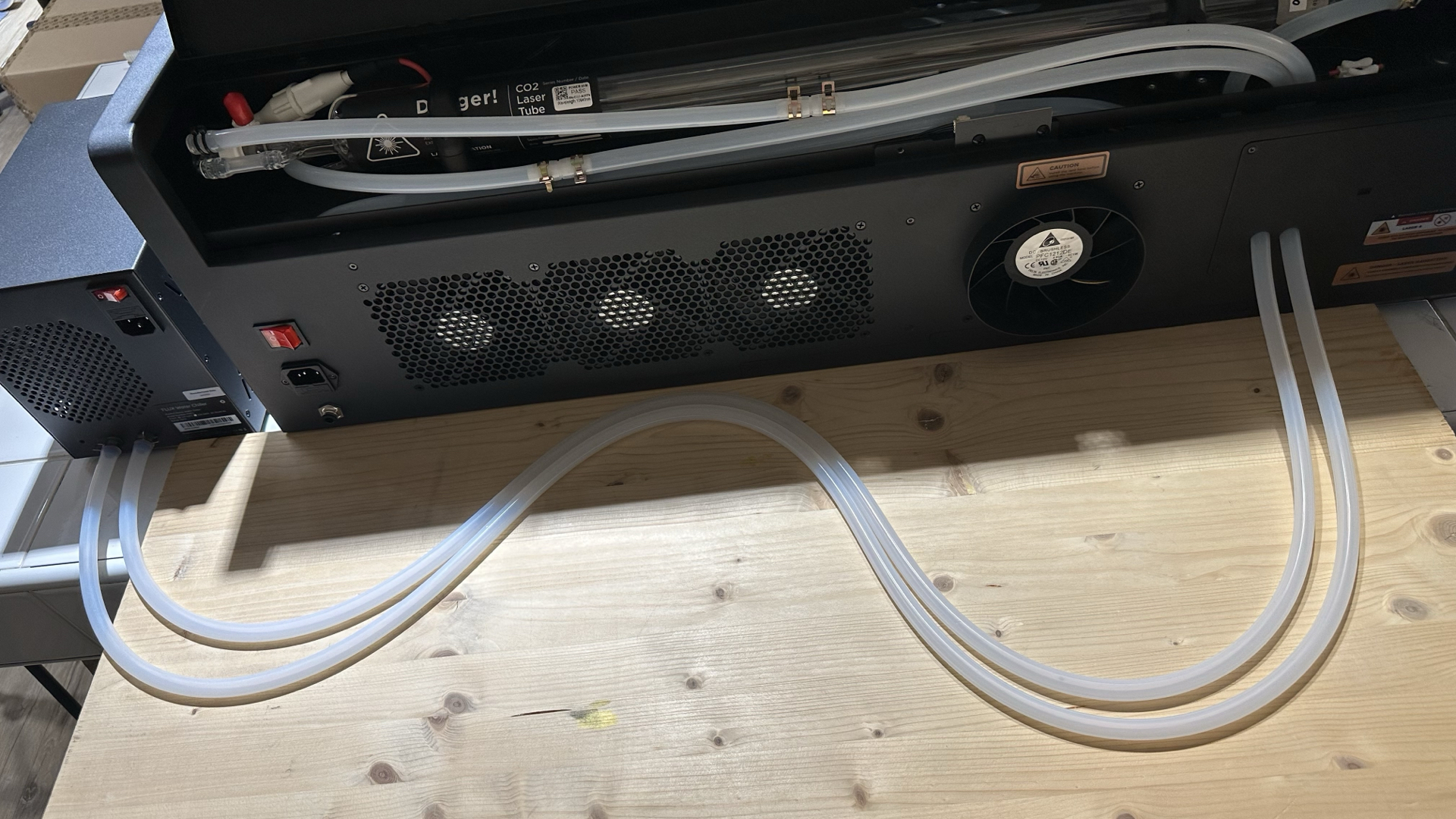

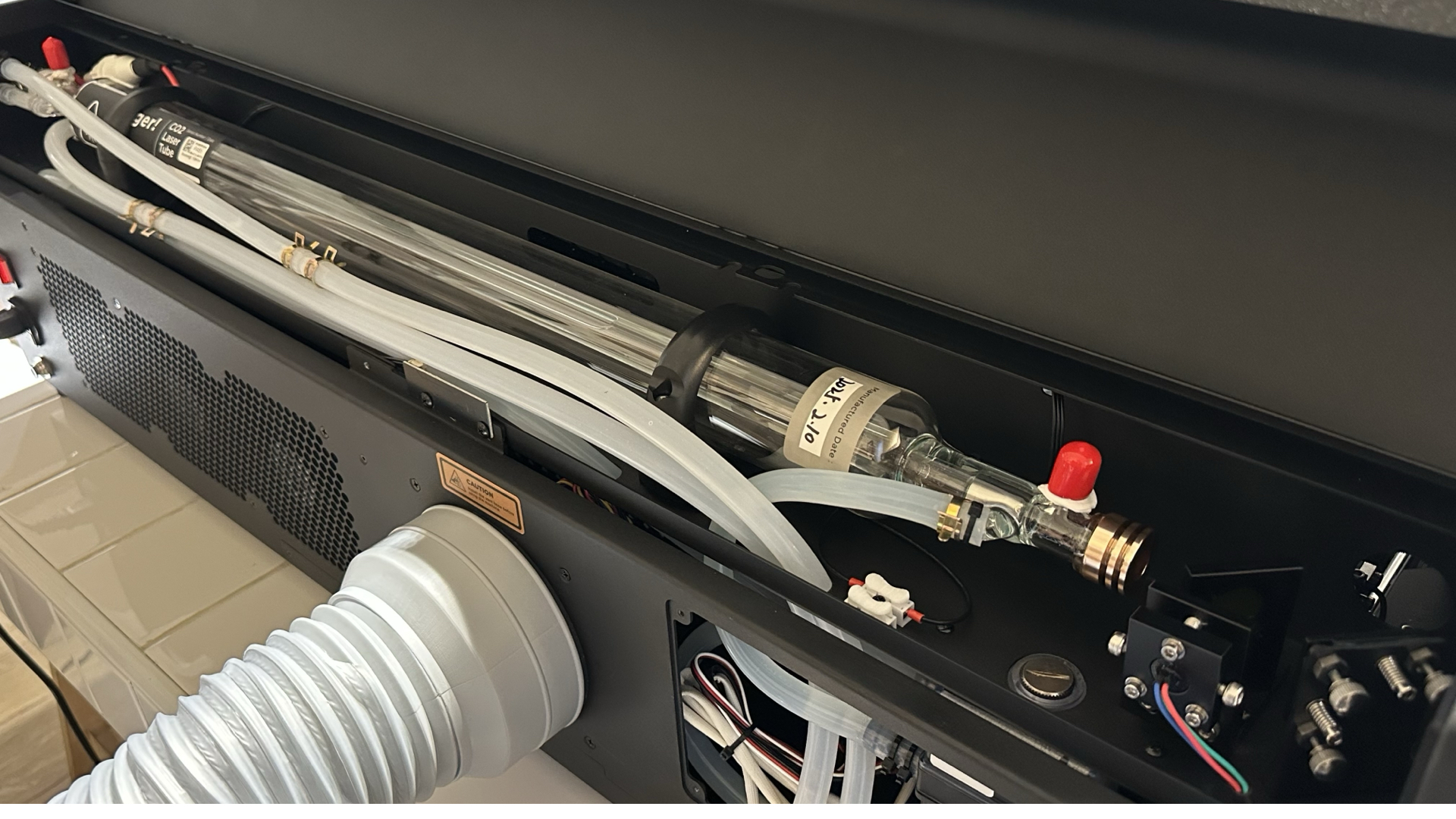

ステップ7 - 水チューブの位置確認

本体と水平になるように設置することを推奨します

ステップ8 - 本体の電源を入れる

ステップ9 - 注水

a. ポンプキャップを開けます
b. 漏斗を設置します
c. 水をゆっくりと注ぎ、タンクの50%まで満たします
d. ポンプキャップを閉めます
e. 「メンテナンスモード」に移動し、原点復帰が完了するまで待ちます。その後、「ポンプ」ボタンを押して水ポンプを作動させます
f. タンク内の水位が低下したら、「ポンプ」ボタンを再度押してポンプを停止し、タンクの80%まで水を補充します
g. タンクの水位が80%で安定するまで、上記の手順を繰り返します

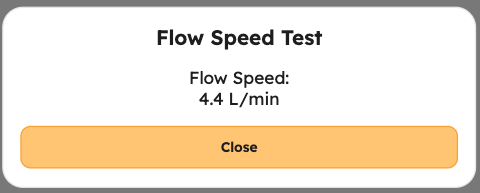

ステップ10 - 流量の確認

流速テストを実行し、正常値であることを確認してください

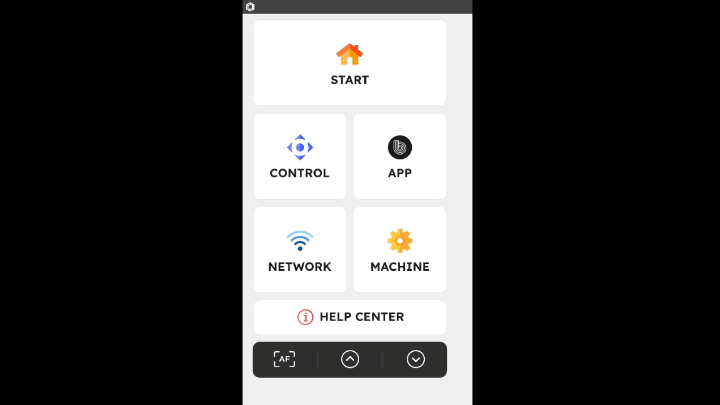

（マシンパネル > マシン > ハードウェア設定 > 流速テスト）

ステップ11 - 背面カバーと水冷ポンプカバーを取り付ける

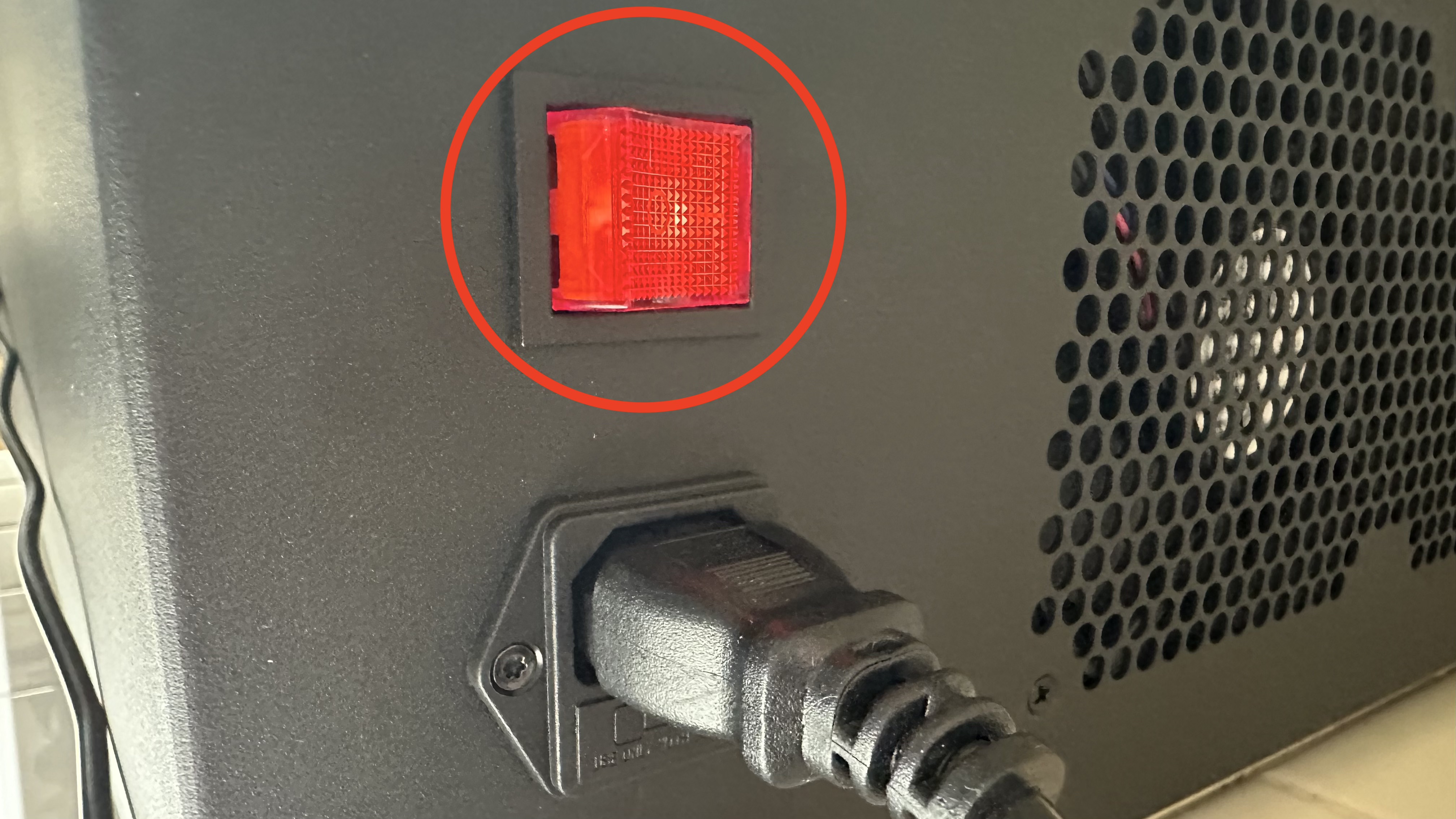

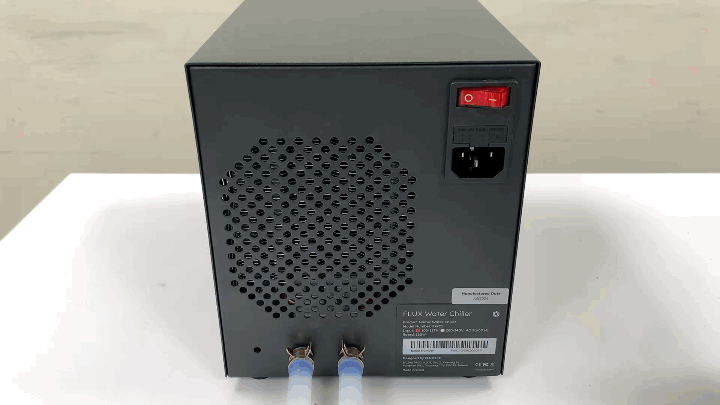

ステップ12 - チラーの電源を入れる

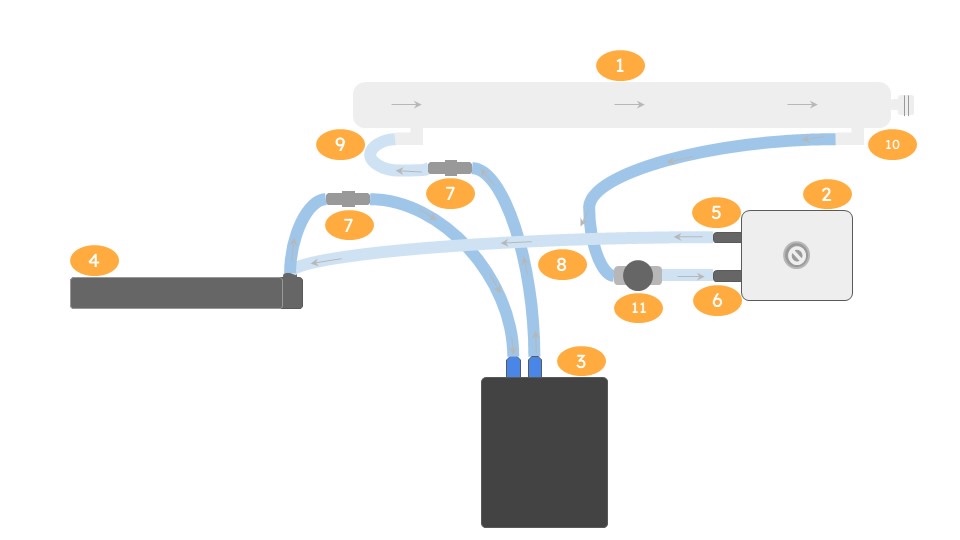

水流経路図

1. レーザーチューブ
2. BLDCウォーターポンプ
3. FLUX ウォーターチラー
4. 水冷ラジエーター
5. ポンプ出口
6. ポンプ入口
7. 両端パゴダ型コネクター
8. 水冷チューブ
9. レーザーチューブ給水口
10. レーザーチューブ排水口
11. フローセンサー
