2-4 カメラキャリブレーション

⚠︎ 開始する前に、Beam StudioとHEXA RFファームウェアが最新バージョンに更新されていることを確認してください。

説明

この記事では、カメラキャリブレーションの手順をご案内します。



カメラキャリブレーションが必要な場合
1. 初めて機器を使用する時。
2. 機器を移動した後。
3. カメラプレビューと実際の彫刻位置にずれがある時。

注意：
開梱後、初めてカメラプレビュー機能を使用する前に、カメラキャリブレーションが必要です。

ステップ1 - ソフトウェアとファームウェアのバージョンを確認

必要なソフトウェアバージョン： Beam Studio 2.6.2 以降

必要なファームウェアバージョン：6.2.2以降

ステップ2 - 材料の準備

必要な材料（ご自身でご用意ください）：
A4白紙または同程度のサイズの明るい色の板

ステップ3 - カメラキャリブレーションを開始

新しいプロジェクトを作成し、キャリブレーションする機器を選択してから、「キャリブレーション」＞「カメラキャリブレーション」をクリックします

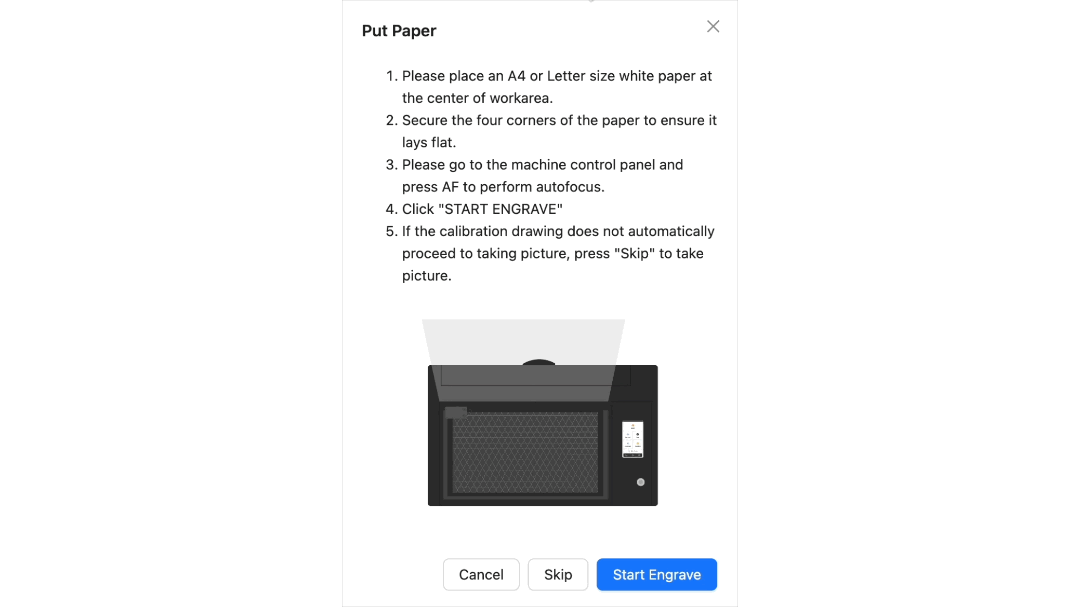

ステップ4 - 白紙を配置

きれいなA4白紙を作業エリアの中央に配置し、四隅をテープで固定してください。

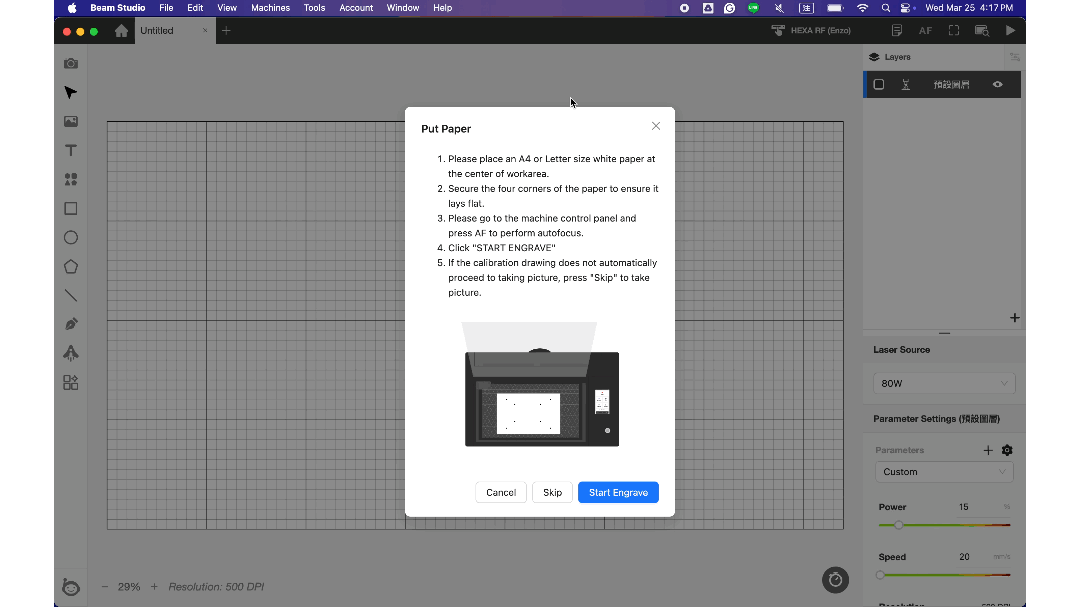

ステップ5 - キャリブレーションパターンの描画

クリックしてキャリブレーションパターンの描画を開始してください

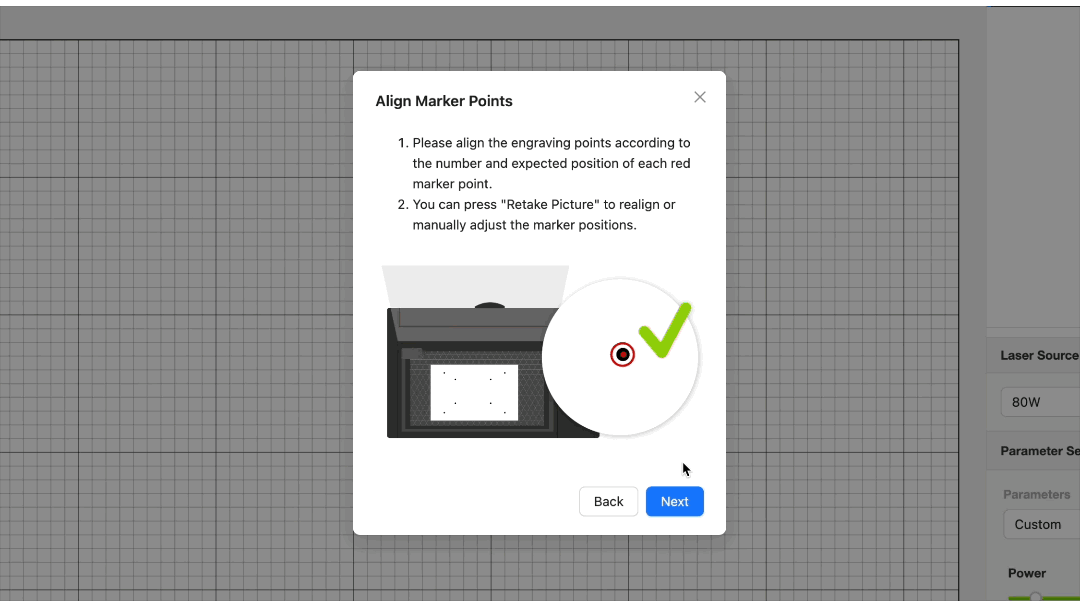

ステップ6 - マーカーの位置合わせ

ズームイン/アウトおよび画像露出の調整により、赤いマーカーポイントが印刷された8つのポイントと完全に重なるように確認・移動することができます

マーカーが以下のように表示され、白い用紙上にない場合は、以下の手順に従って調整してください。

a. 画像をドラッグして印刷された8点パターンを中央に配置し、「写真を撮り直す」をクリックしてください。

b. すべてのマーカーポイントを手動で調整してください
以下のマーカーの正しい順序を参照してください：

#END

次のステップ： 2-5 彫刻開始
