光路がずれている場合は、光路を再調整する必要があります。
光路のずれの兆候:
1. 彫刻パターンが特定の方向に深くなったり、薄くなったりする
2. 切断後、切断面が垂直になっていない
準備するもの:

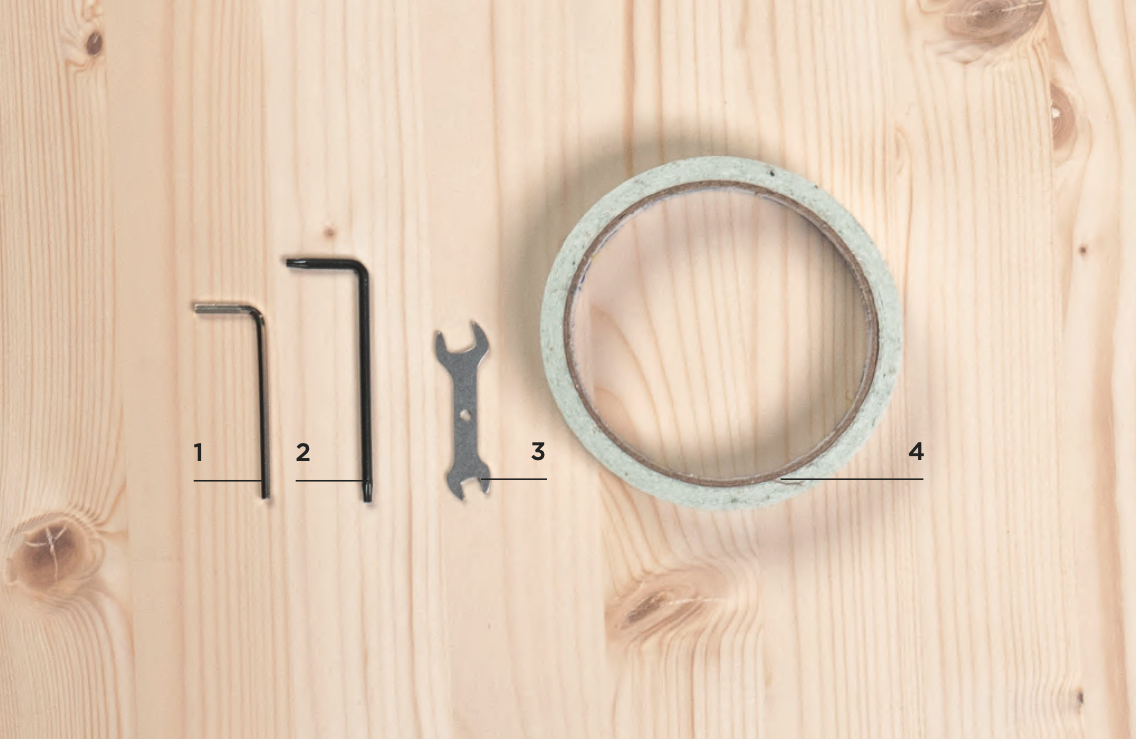

付属品箱に含まれるもの:
1 | 2.5mmの六角レンチ
2 | Torxドライバー
3 | ダブルヘッドレンチ
4 | 両面テープ

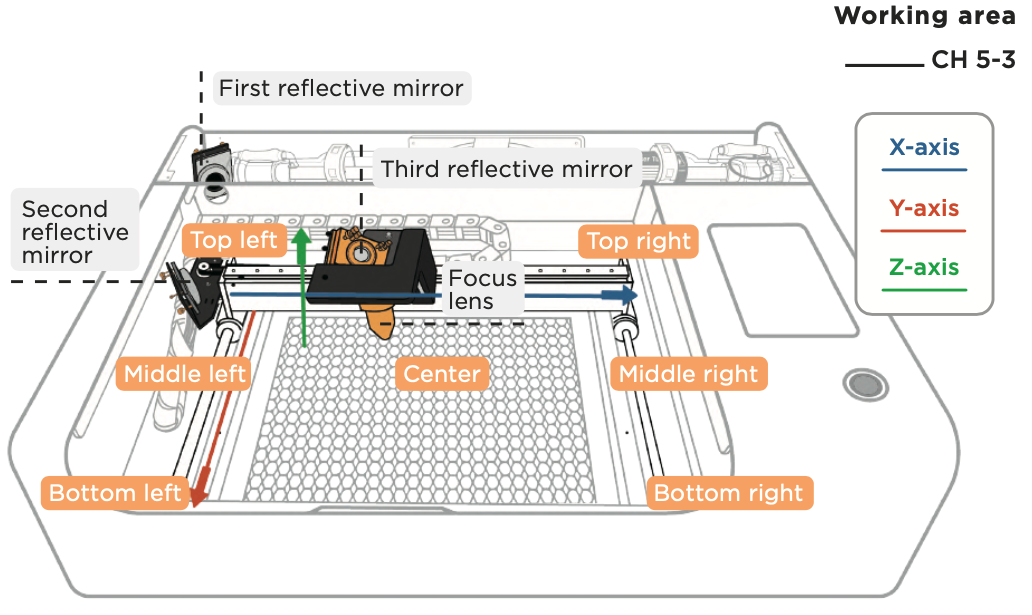

アライメント手順:
1. Y軸方向は第1反射ミラーに関係します。 第1反射ミラーを正しく調整すると、左下で得られるレーザースポットは、左上で得られるスポットと一致するはずです。第1反射ミラーを調整する際は、第2反射ミラーに両面テープを貼ります。
2. X軸方向は第2反射ミラーに関係します。 第2反射ミラーを調整すると、右中央で得られるレーザースポットは、左中央で得られるスポットと一致するはずです。第2反射ミラーを調整する際は、第3反射ミラーに両面テープを貼ります。
3. Z軸方向は第3反射ミラーに関係します。 第3反射ミラーを調整すると、レーザースポットはレーザー出口の中心に来るはずです。第3反射ミラーを調整する際は、レーザー出口に両面テープを貼ります。
1. レーザーパルス発振中はドアカバーを開けないでください。保護機構によりレーザーが発光しなくなります。
2. 光路を調整する際は、「MAINTAIN」ページの「Power」をx0.50に設定し、レーザースポットが大きくなりすぎて、レーザースポットのずれ方向を正確に判断できなくなるのを避けてください。調整が完了したら、「Power」を元のx1.00に戻し、使用中に出力不足にならないようにする必要があります。
3. レーザーパルスの開始時に異常な破裂音がする場合は、すぐに電源を切り、使用を中止してください。 【トラブルシューティング】レーザービームが出力されない。
4. Torxドライバーを使用して、背面カバーの6本のネジを外し、背面カバーを取り外してください。
5. 第1反射ミラーと第2反射ミラーの固定ミラー調整ネジのナットにはネジロック剤が塗布されているため、ナットを回す前に少量のアルコールをそれらのナットに落として、ネジロック剤を柔らかくすることをお勧めします。
ビデオ説明
アライメント手順:
レーザーチューブ
目的: レーザースポットが第1反射ミラーに当たっていることを確認します。
手順:

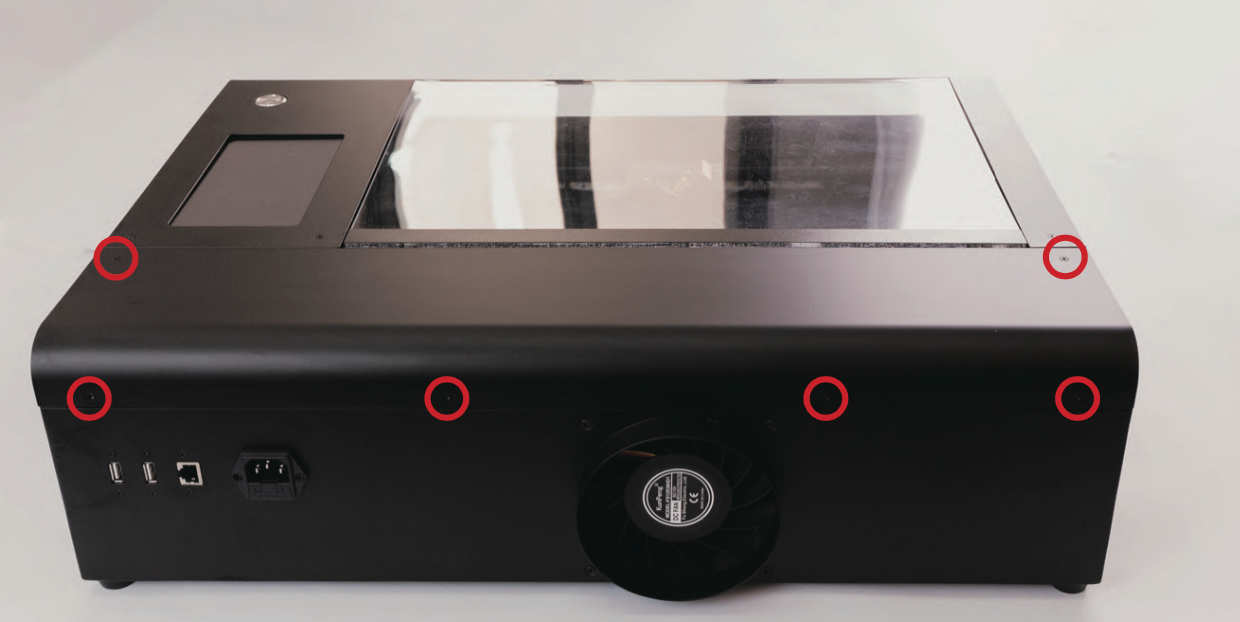

1. 背面カバーを取り外します: トルクスドライバーを使用して、背面カバーの6本のネジを外してください。 そして、背面カバーを取り外します。

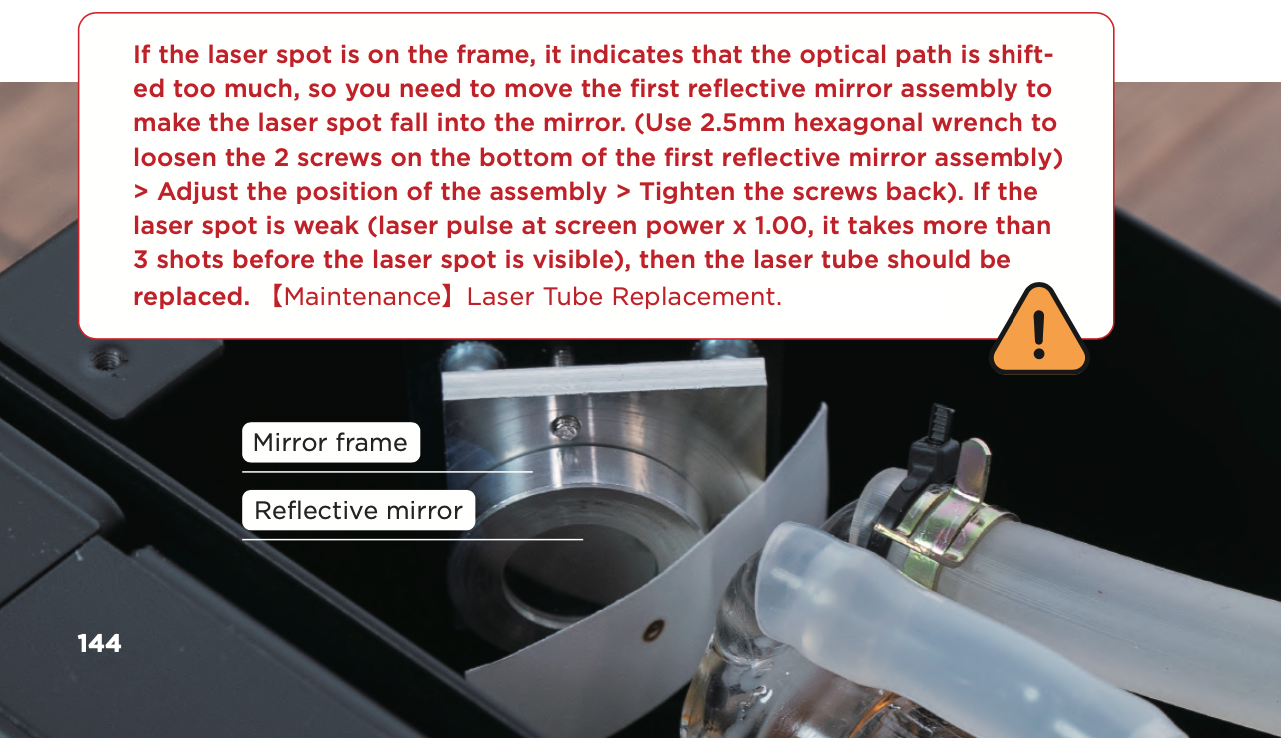

2. テープを貼り付けます: 両面テープを1枚取り、第一反射ミラーの丸い金属フレームに貼り付けます。 第一反射ミラーの金属フレーム。
3. 第一反射ミラー上のレーザースポットを確認: ドアカバーを閉じる > 画面上の 「メンテナンス」をクリック >「レーザーパルス」をクリック > ドアカバーを開ける > レーザースポットがミラーの範囲内にあり、ミラーのフレームを避けていることを確認します。
第一反射ミラー
目的: 左下のスポットを左上のスポットと一致させるようにします。
手順:

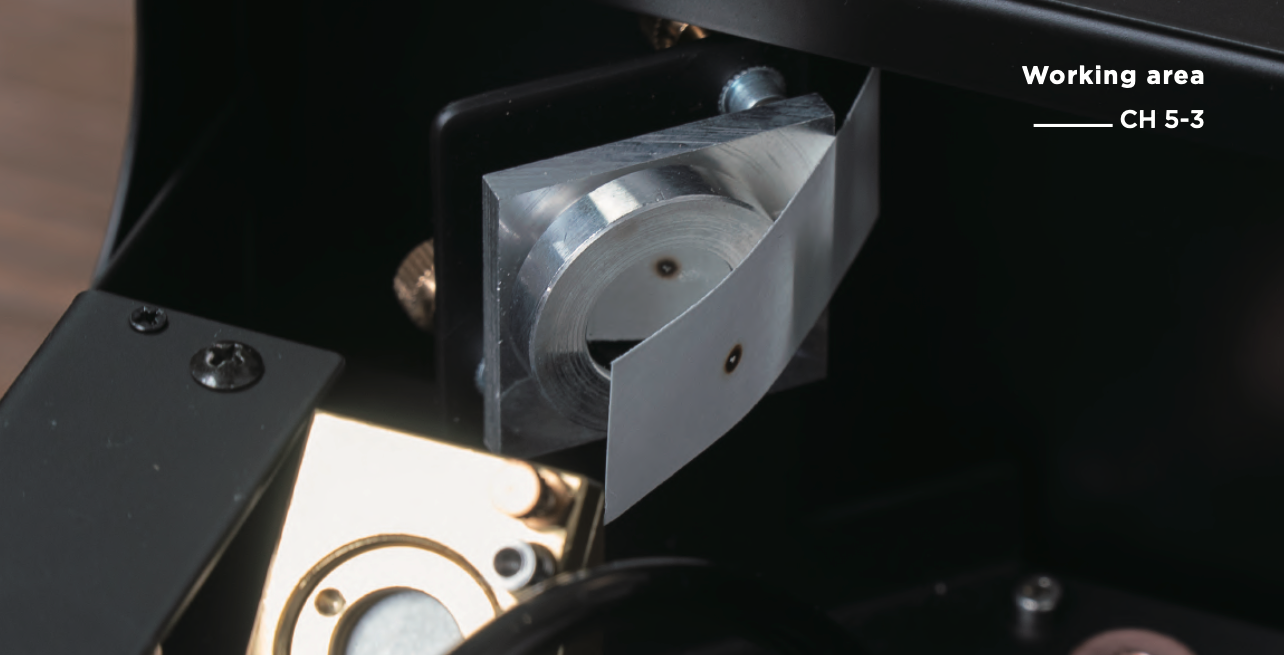

1. モーターを解放し、テープを貼り付けます: 機械の「MAINTAIN」をクリックし、 ホーミングを完了します > 「Motors」をクリックします > 両面テープを1枚取り、 第二反射ミラーの金属フレームに貼り付けます。
2. 左上のレーザースポットを取得します: レーザーヘッドを手動で左上に移動します > ドアカバーを閉めます > 「Laser Pulse」をクリックします > ドアカバーを開けます > レーザースポットの 位置を確認します。次の（左下）レーザースポットがどのように動くかを観察する必要があります。
3. 左下のレーザースポットを取得します: レーザーヘッドを手動で左下に移動します > ドアカバーを閉めます > 「Laser Pulse」をクリックします > ドアカバーを開けます > 左下と左上が同じ位置で重なっており、反射ミラーのフレームを避けているかどうかを確認します。上の図のように。レーザースポットが完全に重ならない場合は、第一反射ミラーの後ろにあるミラー調整ネジをレーザースポットの移動方向に合わせて調整し、左下のレーザースポットの位置を左上のレーザースポットの位置に移動させます。
4. 第一反射ミラーを調整します: ナットに少量のアルコールを落とし、
ネジロック剤を柔らかくします > ミラー調整ネジを回さずにダブルヘッドレンチでナットを緩めます > レーザースポットの移動方向（後述の制御方向）に合わせてミラー調整ネジを締めるか緩めます > ステップ2、3、4を繰り返し、左下のレーザースポットが左上のレーザースポットと重なるまで調整します（レーザースポットの移動方向がもう判断できない場合は、両面テープを貼り直す必要があります）> 調整が終わったら、ミラー調整ネジを回さずにナットを締めます。
左下と左上のスポットが一致し、反射ミラーのフレームを避けていることを確認した後、第2反射ミラーを調整します。

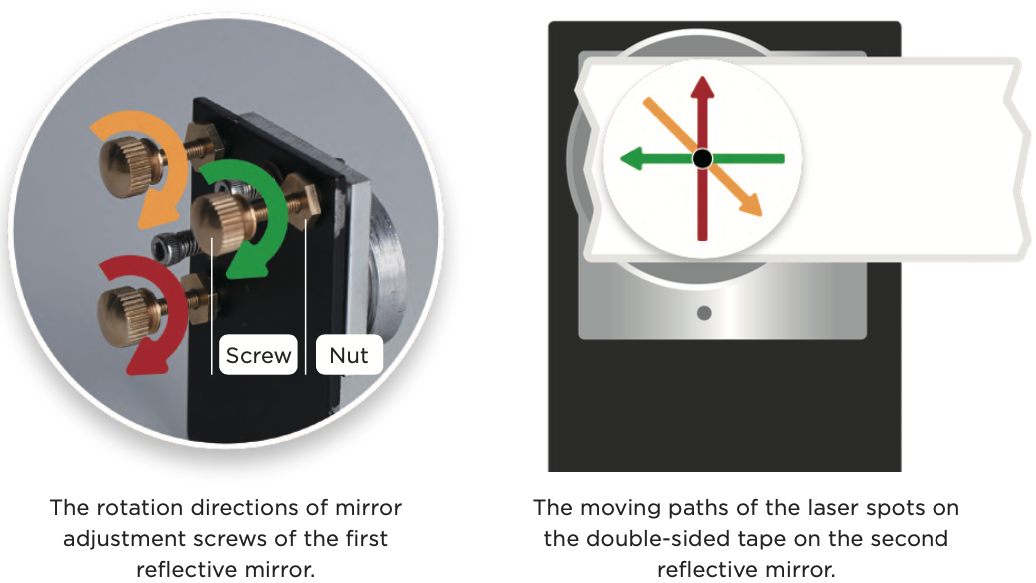

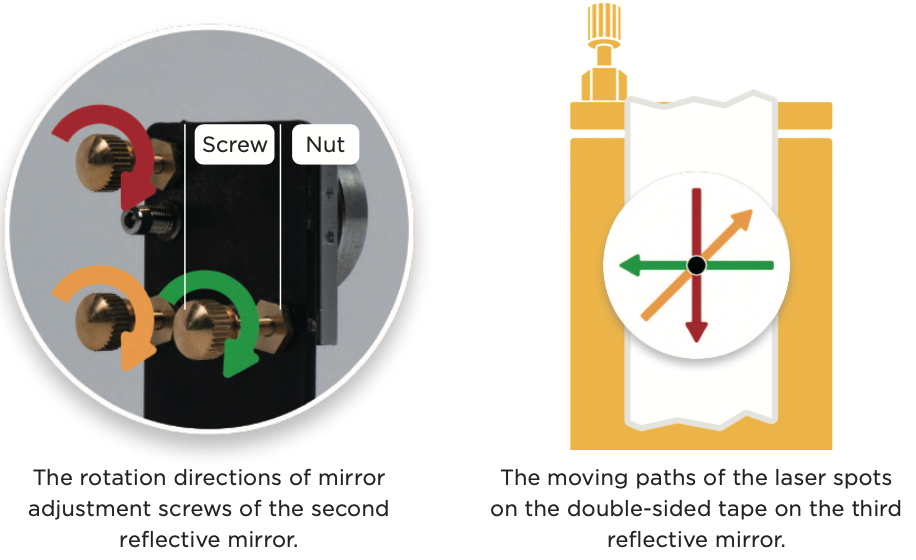

ネジを締めたり緩めたりすることは、反射ミラーの角度を調整することと同じです。
-
黄色のネジを回すとき、赤と緑のネジのリンクを回転軸と考えることができます。
黄色のネジを締める（時計回り）と、赤と緑を軸として左上からミラーを押すことができ、レーザースポットは右下に移動します。黄色のネジを緩める（反時計回り）と、赤と緑を軸として左上でミラーを後方に移動させることができ、レーザースポットは左上に移動します。 -
緑のネジを回すとき、黄色と赤のネジのリンクを回転軸と考えることができます。
緑のネジを締める（時計回り）と、黄色と赤を軸として右上からミラーを押すことができ、レーザースポットは左に移動します。緑のネジを緩める（反時計回り）と、黄色と赤を軸として右上でミラーを後方に移動させることができ、レーザースポットは右に移動します。 -
赤いネジを回すときは、黄色と緑のネジのリンクを回転軸と考えてください。
赤いネジを時計回りに締めると、黄色と緑を軸としてミラーを左下から押し上げることができ、レーザースポットは上に移動します。赤いネジを緩める（反時計回り）と、黄色と緑を軸としてミラーを左下に後退させることができ、レーザースポットは下に移動します。
第2反射ミラー
目的: 中央右のスポットを中央左のスポットに一致させるには、次の方法を使用します：
1. テープを貼り付けます： 両面テープを1枚取り、第一反射ミラーの丸い金属フレームに貼り付けます。 第3反射ミラーの金属フレーム。
2. 左中のレーザースポットを取得します: レーザーヘッドを手動で左中に移動します
> ドアカバーを閉じます > 「レーザーパルス」をクリックします > ドアカバーを開きます > レーザースポットの位置を確認します。次の（中央の）レーザースポットがどのように移動するかを観察する必要があります。
3. レーザースポットの中心を取得します: レーザーヘッドを手動で中心に移動します > ドアカバーを閉じます > 「レーザーパルス」をクリックします > ドアカバーを開きます > 中心と中央左が同じ位置に重なっているかどうかを確認します。次の（中央右）レーザースポットがどのように移動するかを観察する必要があります。
4. 中央右のレーザースポットを取得します: レーザーヘッドを手動で右中央に移動します > ドアカバーを閉じます > 「レーザーパルス」をクリックします > ドアカバーを開きます > スポットが同じ位置で重なっているかどうかを確認します。完全に重なっていない場合は、第2反射ミラーの後ろにあるミラー調整ネジを、レーザースポットの移動方向に合わせて調整し、右中央のレーザースポット位置が左中央のレーザースポット位置に移動するようにします。
5. 第2反射ミラーの調整: ナットにアルコールを少量落として、ネジロック剤を柔らかくします > 両頭レンチを使用して、ミラー調整ネジを回さずにナットを緩めます > レーザースポットの移動方向に合わせて、ミラー調整ネジを締めるか緩めます（制御方向は後述） > ステップ2、4、5を繰り返し、右中央のレーザースポットが左中央のレーザースポットと重なるようにします（レーザースポットの移動方向が判断できなくなった場合は、両面テープを貼り直す必要があります）> 調整が終わったら、ミラー調整ネジを回さずにナットを締めます。

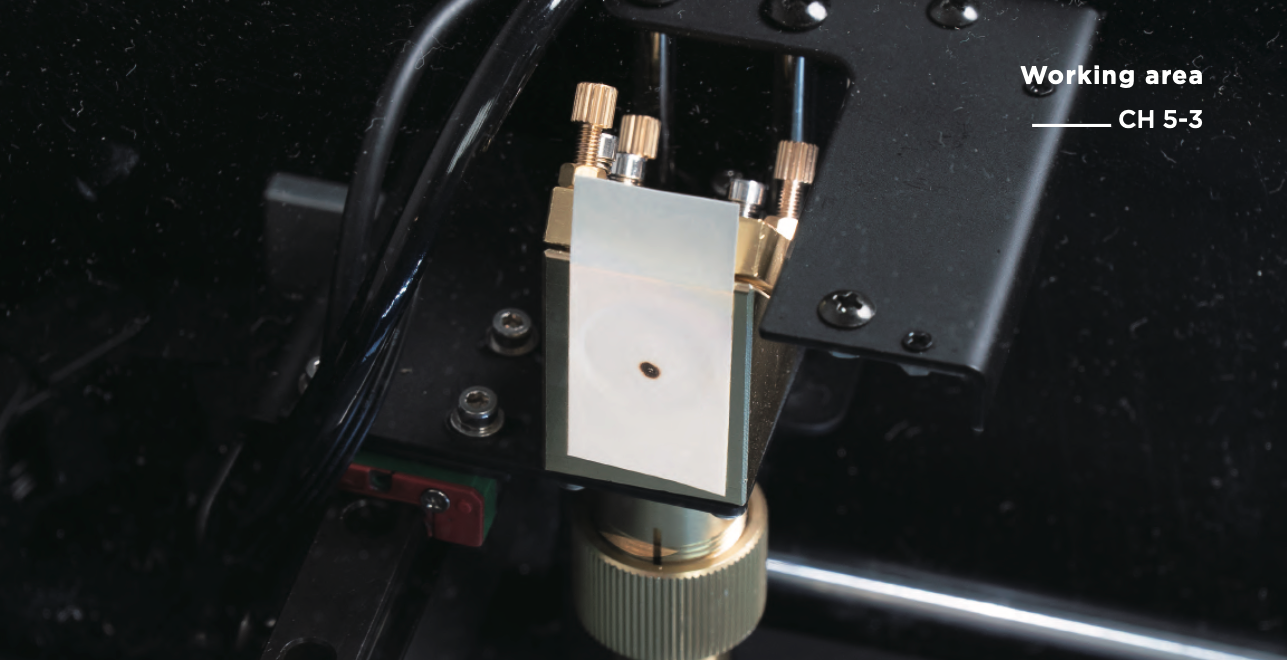

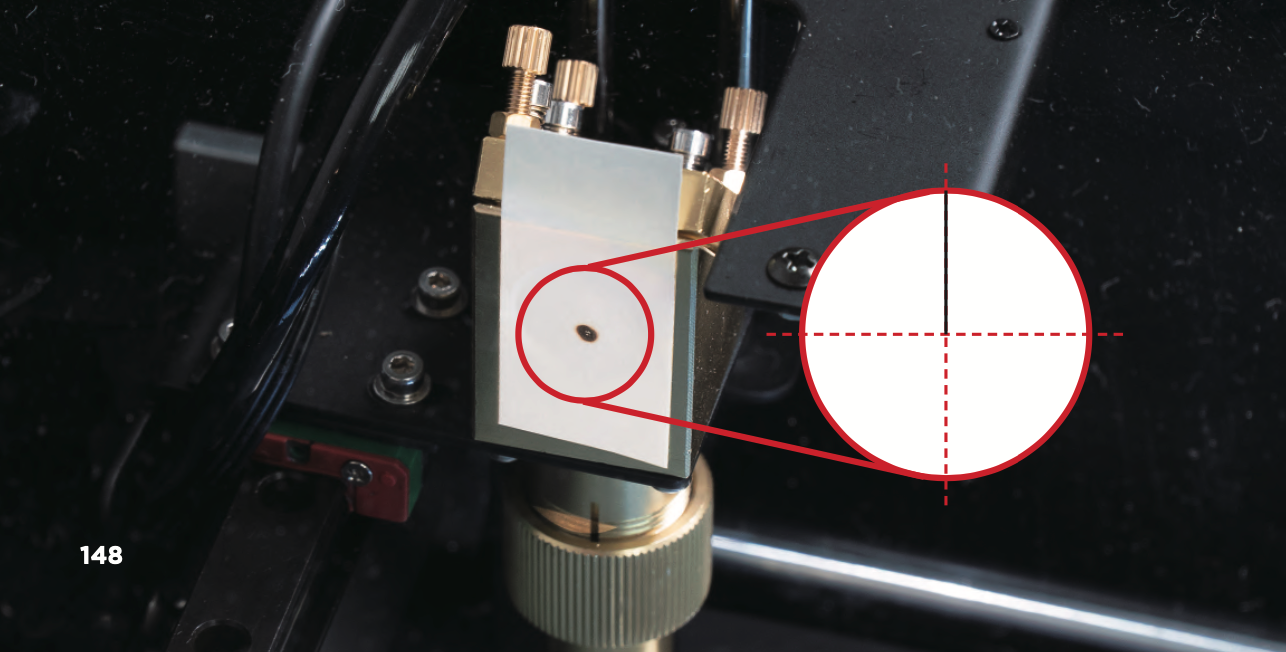

6. 右中央と左中央のスポットが重なっていることを確認します: 両面テープを1枚取り、第3反射ミラーの金色のフレームに貼ります > ステップ2と4を繰り返して、右中央と左中央のスポットの重なりを確認し、反射ミラーのフレームを避けます。次に、レーザーヘッドアセンブリの位置を微調整して、重なったスポットが丸い金属フレームの垂直線上（図の黒い実線部分）に位置するようにします。

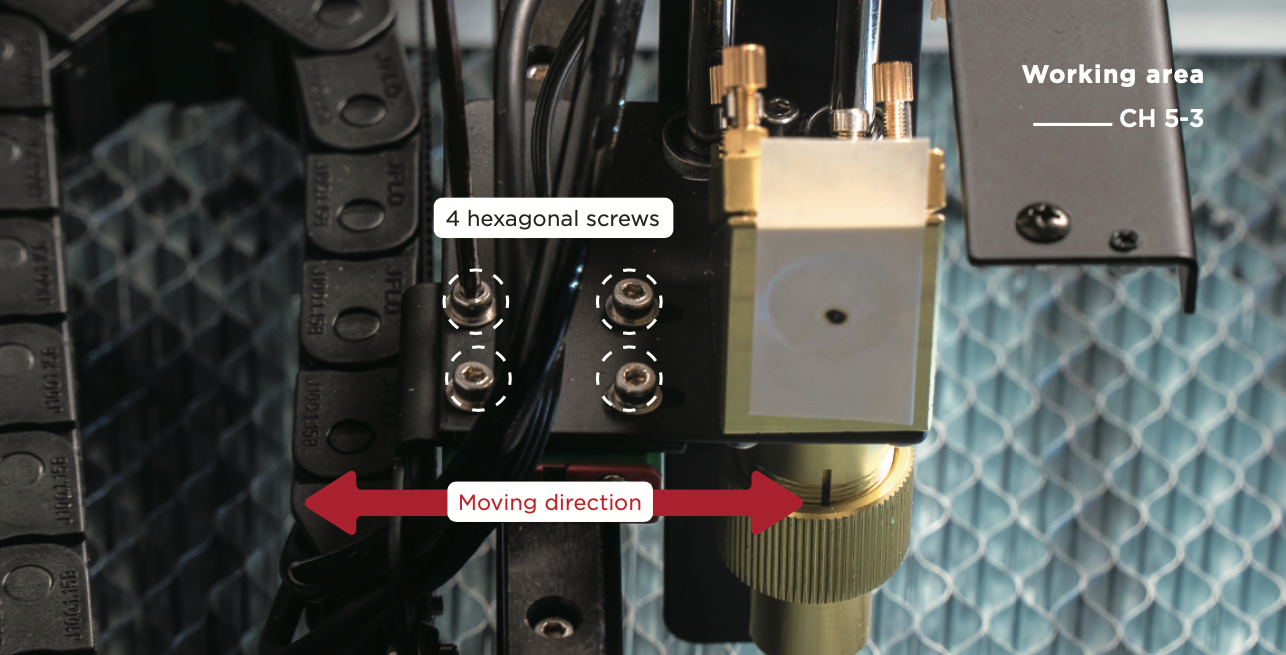

7. レーザーヘッドアセンブリの位置を微調整します: 2.5mmの六角レンチを使用して、レーザーヘッドアセンブリを所定の位置に固定しているX軸リニアレールの4本の六角ネジを緩めます > スポットの位置に応じて、レーザーヘッドを前後に移動します > 4本のネジを仮止めします > レーザーヘッドを手動で中央に移動します > ドアカバーを閉じます > 「レーザーパルス」をクリックします > ドアカバーを開きます > スポットが垂直線上にあることを確認します > レーザーヘッドをシャーシ前面に移動します > 「カメラ」をクリックし、カメラの上下の端がマシンシャーシと平行になっていることを確認します > レーザーヘッドアセンブリの4本の六角ネジを固定します。右中央と左中央のスポットが丸い金属フレームの垂直線上にあることを確認したら、第3反射ミラーを調整できます。
第3反射ミラー
目的: レーザースポットがレーザー出口の中心に当たるようにします。
方法:

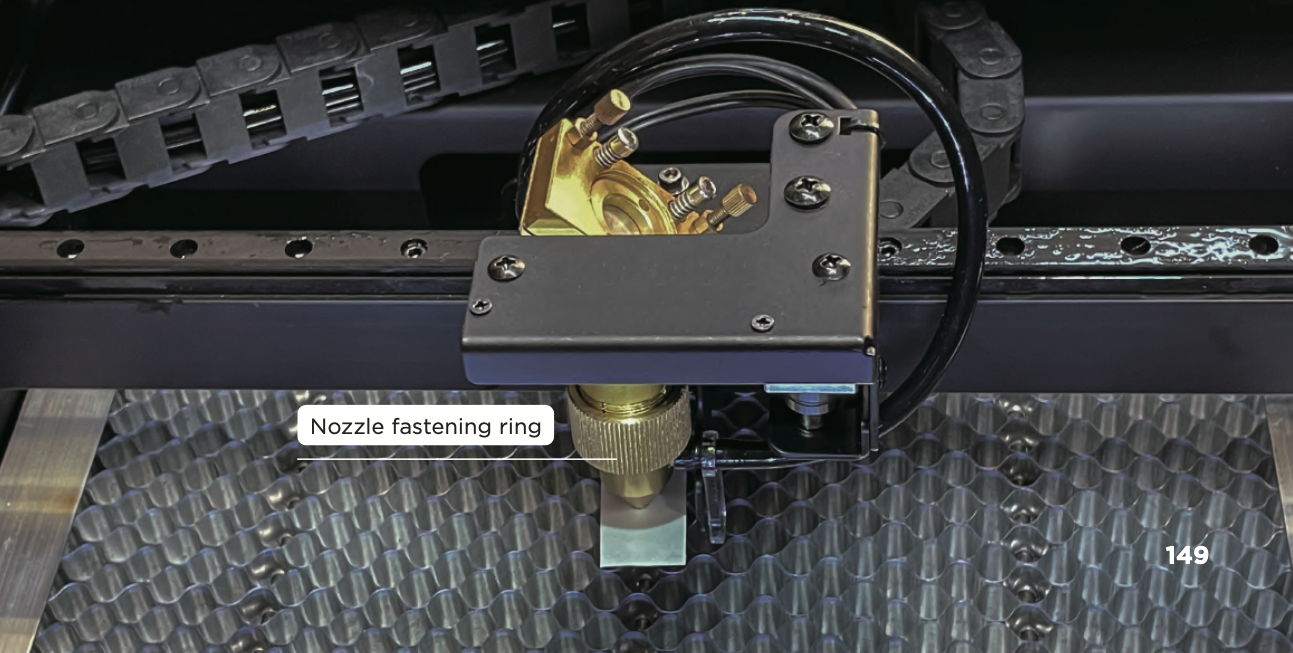

1. レーザーヘッドの高さを調整します: ゴールデンノズル固定リングを外します > フォーカスプローブがハニカムテーブルに触れるようにレーザーヘッドの高さを調整します > フォーカスプローブを元の位置に戻します > ゴールデンノズル固定リングを締めます。

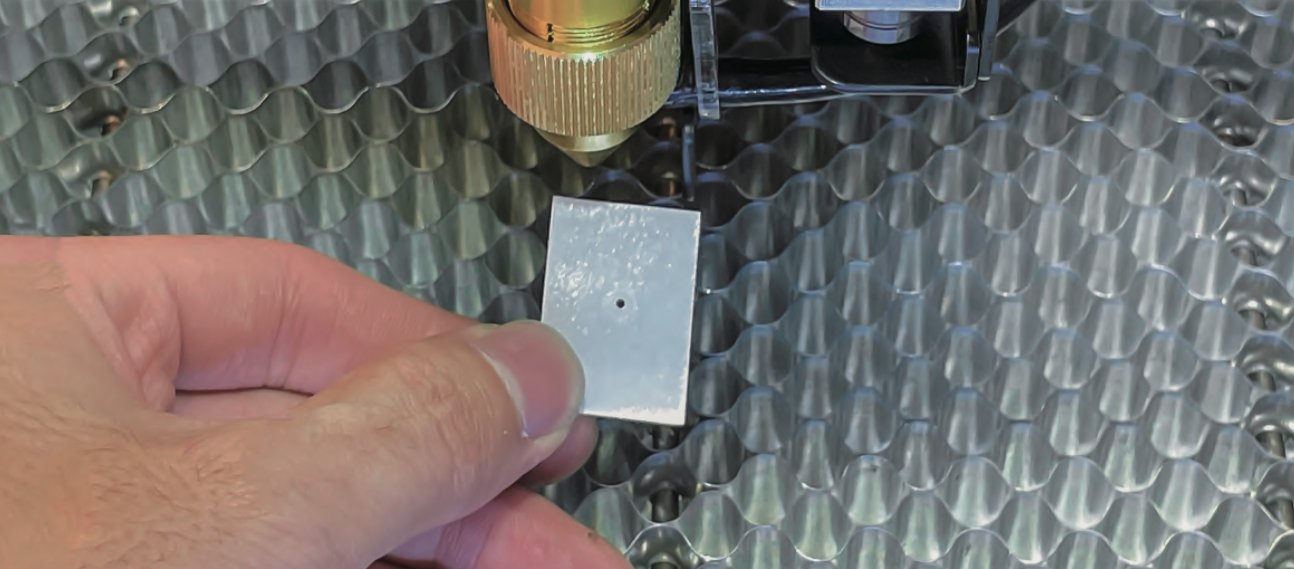

2. テープを貼り付けます: 両面テープを1枚取り、レーザーヘッド出口に貼ります > テープの粘着面にレーザーヘッド出口の円形の跡がつくように、両面テープを軽く押します。
3. レーザースポットの中心を取得します: レーザーヘッドを手動で中央に移動します > ドアカバーを閉じます > 「Laser Pulse」をクリックします > ドアカバーを開きます > レーザースポットがレーザー出口の中心にあることを確認します。円の中心にない場合は、スポットの位置に応じて、第3反射ミラーの後ろにあるミラー調整ネジを調整する必要があります。
4. 第3反射ミラーの調整: ダブルヘッドレンチを使用して、ミラー調整ネジを回さずにナットを緩めます > レーザースポットの移動方向に応じて、ミラー調整ネジを締めるか緩めます (制御方向は後述) > ステップ3と4を繰り返し、レーザースポットがビーム出口の中心に来るようにします (レーザースポットの移動方向が判断できなくなった場合は、両面テープを貼り直す必要があります) > 調整が終わったら、ミラー調整ネジを回さずにナットを締めます。

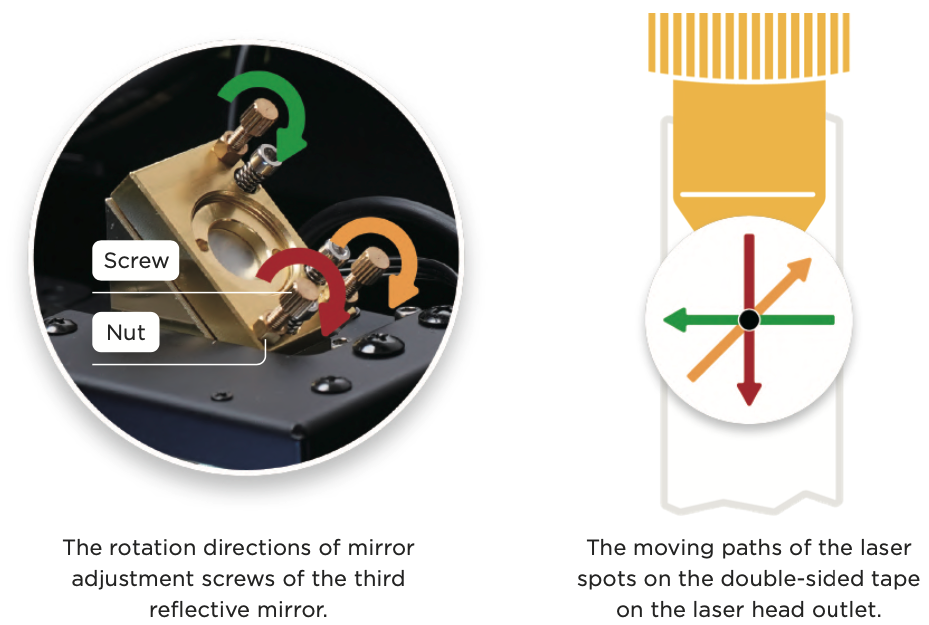

第3反射ミラーの下にあるマウントの位置が固定されているため、調整方法は第1および第2反射ミラーとは異なります。そのため、ネジを締めるとマウントは動きませんが、反射ミラーが押し出されます。
- 黄色のネジを回すとき、赤と緑のネジのリンクを回転軸と見なすことができます。
黄色のネジを締める (時計回り) と、赤と緑を軸としてミラーを右上から後方に移動させると考えられ、レーザースポットは右上に移動します。黄色のネジを緩める (反時計回り) と、赤と緑を軸として右上からミラーを押し出すと考えられ、レーザースポットは左下に移動します。
- 緑のネジを回すとき、黄色と赤のネジのリンクを回転軸と見なすことができます。
緑のネジを締める (時計回り) と、黄色と赤を軸としてミラーを左上から後方に移動させると考えられ、レーザースポットは左に移動します。緑のネジを緩める (反時計回り) と、黄色と赤を軸として左上からミラーを押し出すと考えられ、レーザースポットは右に移動します。
- 赤のネジを回すとき、黄色と緑のネジのリンクを回転軸と見なすことができます。
赤いネジを締める（時計回り）と、黄色と緑を軸として右下のミラーを後方に移動させることができ、レーザースポットは下方に移動します。赤いネジを緩める（反時計回り）と、黄色と緑を軸として左下からミラーを押し出すことができ、レーザースポットは上方に移動します。
上記の調整を完了すると、作業エリアのどの位置でもレーザービームの出力が均一になり、通常の作業要件を満たすことができます。 使用前に再度「カメラのキャリブレーション」を実行してください。 【Beam Studio チュートリアル】カメラのキャリブレーション
レーザービーム出力の垂直性が厳密に要求される場合は、光路の垂直性をさらに調整することができます。
高度な調整:
光路の垂直性（選択的調整）
目的: ゴールデンノズル固定リングとレーザーヘッド出口から得られるレーザースポットを円の中心に合わせるように調整します。
方法:
1. テープを貼り付ける: 両面テープを1枚取り、第3反射ミラーのゴールデン
フレームに平らに貼り付けます。
2. 中心のレーザースポットを取得: レーザーヘッドを手動で中心に移動 > ドア
カバーを閉じる > 「レーザーパルス」をクリック > ドアカバーを開く。

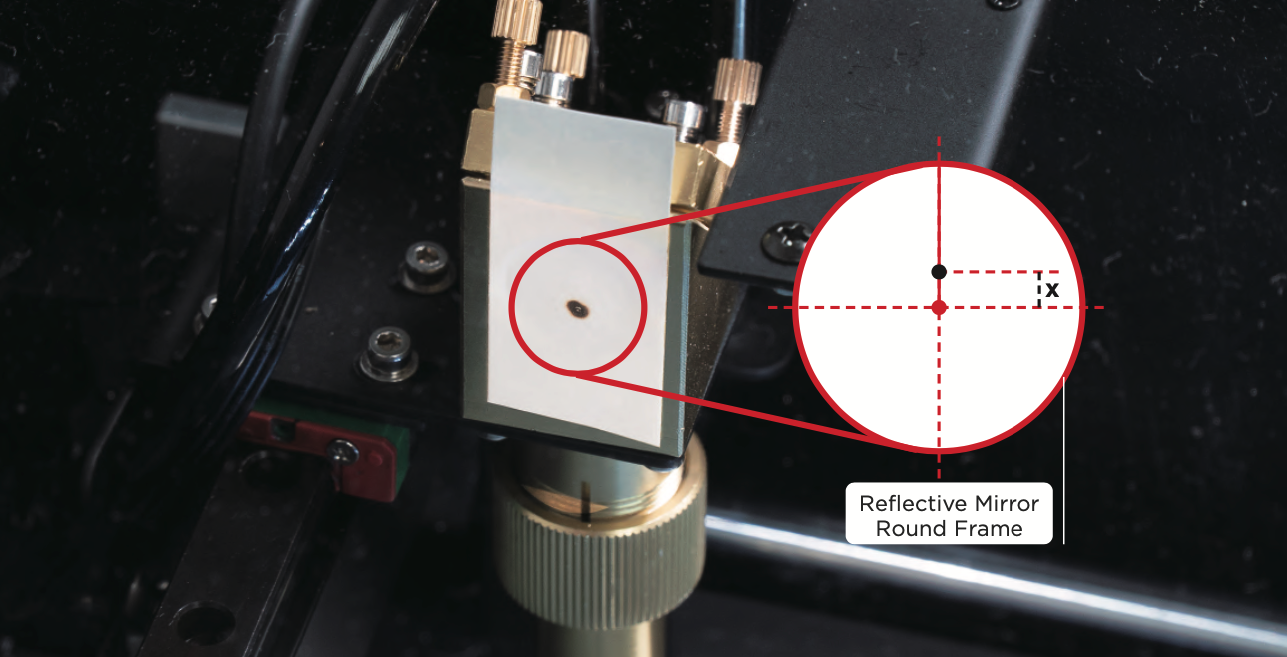

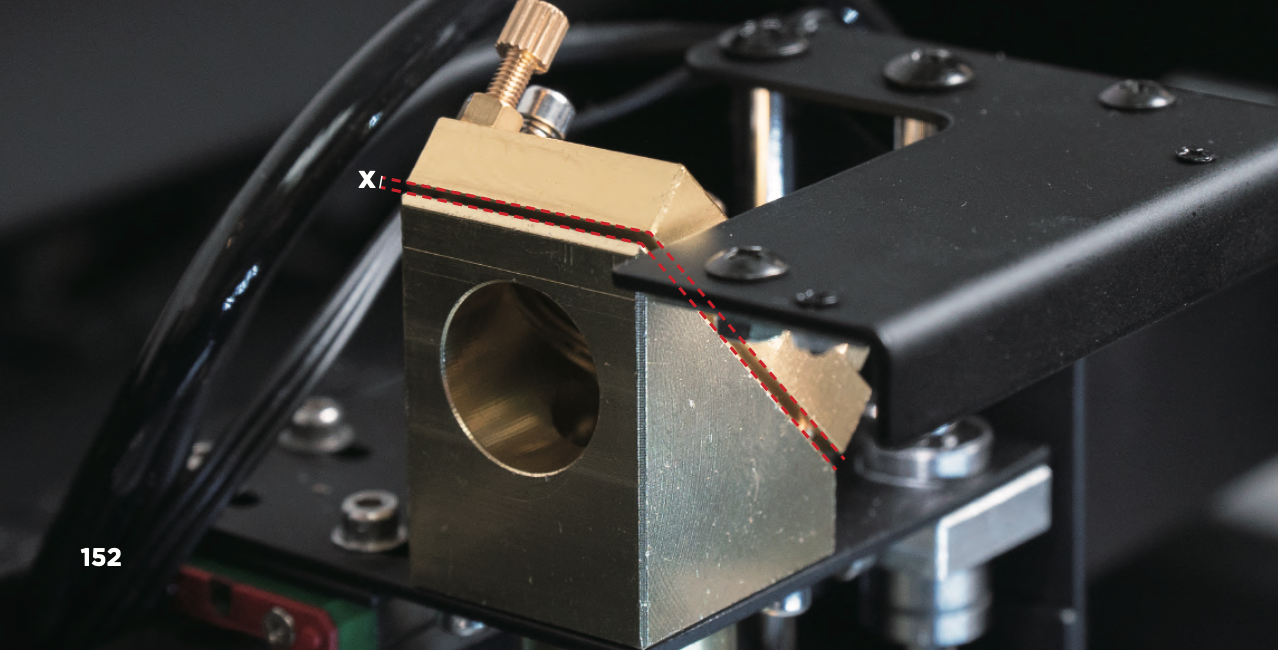

3. 中心オフセット値を測定: スポットの中心とフレームの中心との距離
x（mm）を測定します。レーザースポットは、金属フレームの垂直線の上部に位置している必要があります（上図参照）。位置が正しくない場合は、販売店にお問い合わせください。
4. 第3反射ミラーを移動: ナットを緩め、両頭レンチを使用してミラー調整ネジを保持しているナットを緩めます > 第3反射ミラーと三角ミラーホルダーが平行になり、x（mm）の間隔を持つように3つのミラー調整ネジを調整します（下図参照）。
5. ハニカムテーブルを取り出します： レーザーヘッドを加工範囲の左上に移動します > 機械の前面に手を伸ばし、ハニカムテーブルを持ち上げて引き出します。
6. 第3反射ミラーを調整します： 「第3反射ミラー」の調整方法を参照し、レーザースポットをレーザー出口の中心に再度調整します。

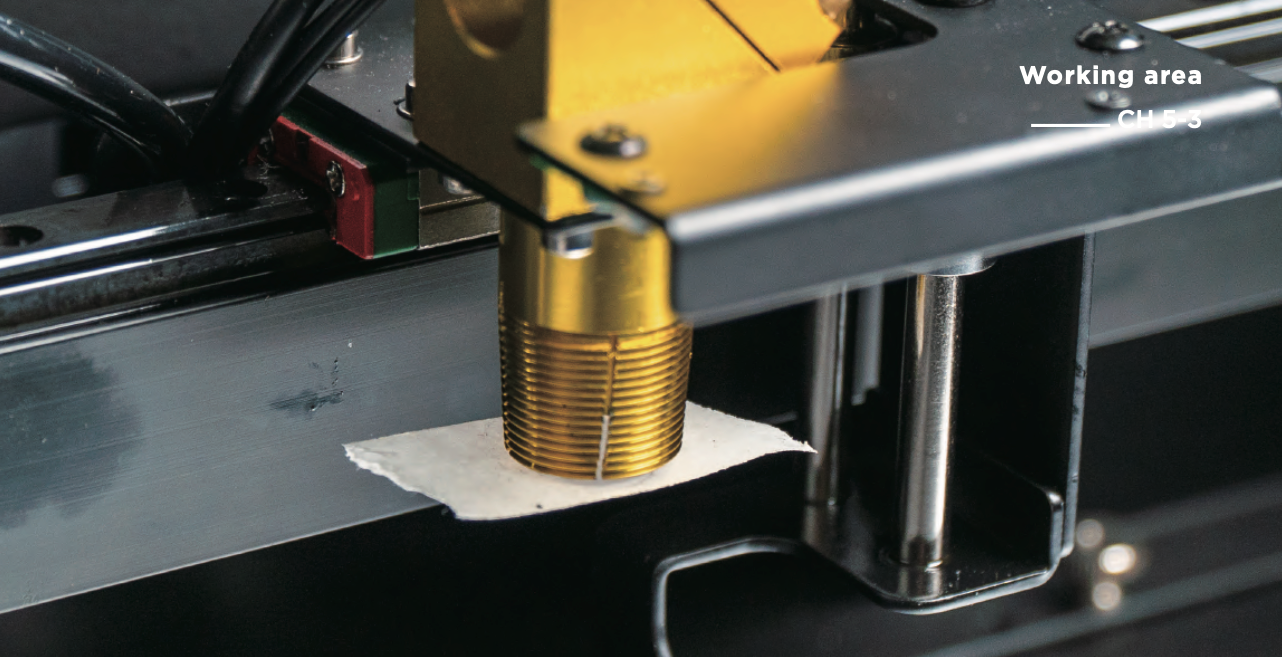

7. テープを貼ります： 金色のノズル固定リングを外し、レーザーヘッドを取り外します > 両面テープを1枚用意し、レーザーヘッドソケットに平らに貼り付け、両面テープを軽く押して、両面テープの粘着面にソケットの凹みができるようにします。
8. 中心レーザースポットを取得します： レーザーヘッドを手動で中心に移動します > ドアカバーを閉じます >「レーザーパルス」をクリックします > ドアカバーを開きます > スポットの位置を確認し、必要に応じて第3反射ミラーを移動します。

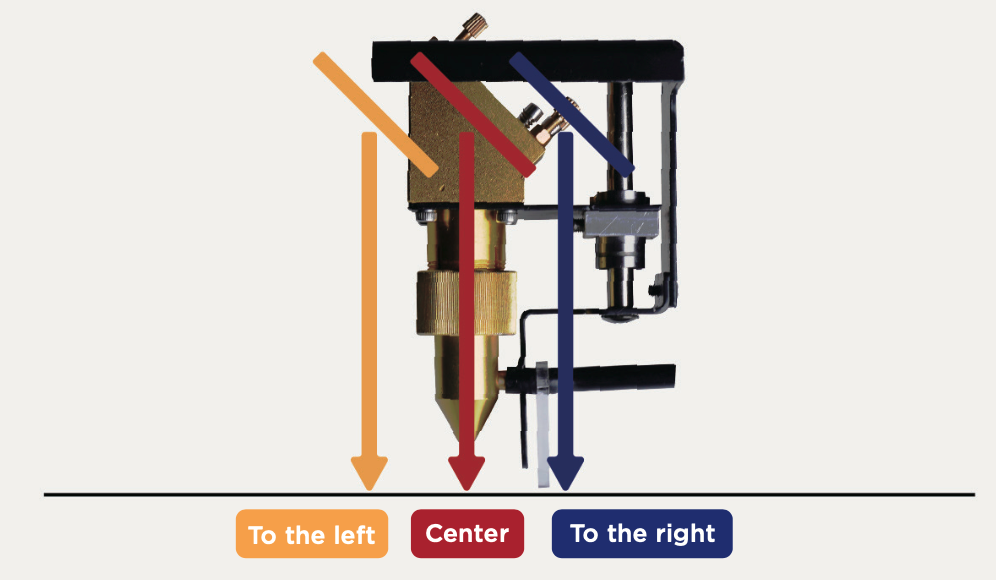

9. 第3反射ミラー（下図参照）を移動します：
a. レーザースポットがレーザーヘッドソケットの中心にある場合、光路は垂直で調整の必要はありません。
b. スポットが右側にある場合は、反射ミラーの平行ギャップを減らし、3つのミラー調整ネジを半回転緩めてから、手順6〜9を繰り返し、スポットがレーザーヘッドソケットの中心になるまで調整します。
c. スポットが左側にある場合は、反射ミラーの平行ギャップを増やし、3つのミラー調整ネジを半回転締めてから、手順6〜9を繰り返し、スポットがレーザーヘッドソケットの中心になるまで調整します。
調整が完了したら、まず「カメラのキャリブレーション」を実行してから、カメラプレビューを使用してください。 【Beam Studio チュートリアル】カメラのキャリブレーション
