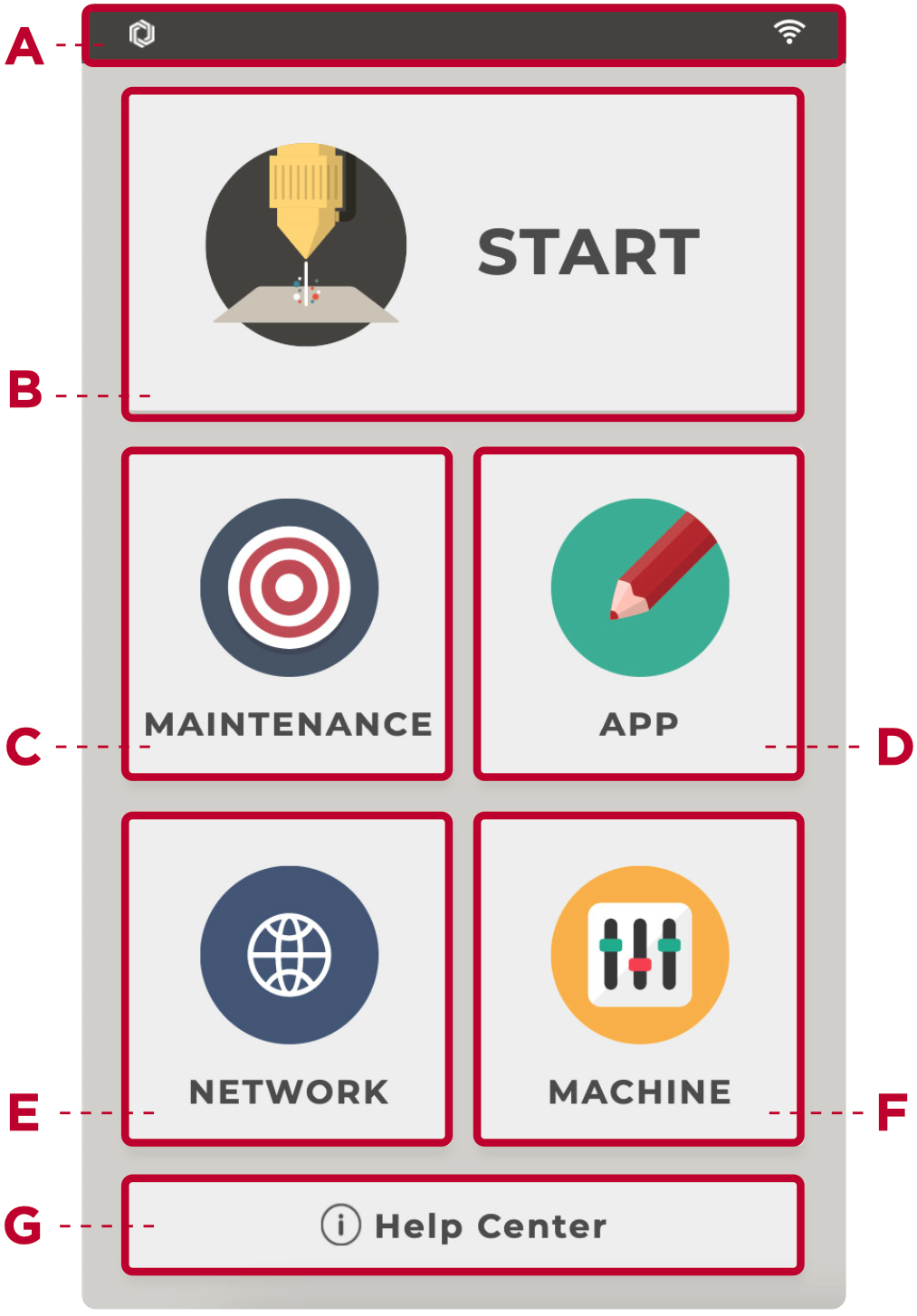

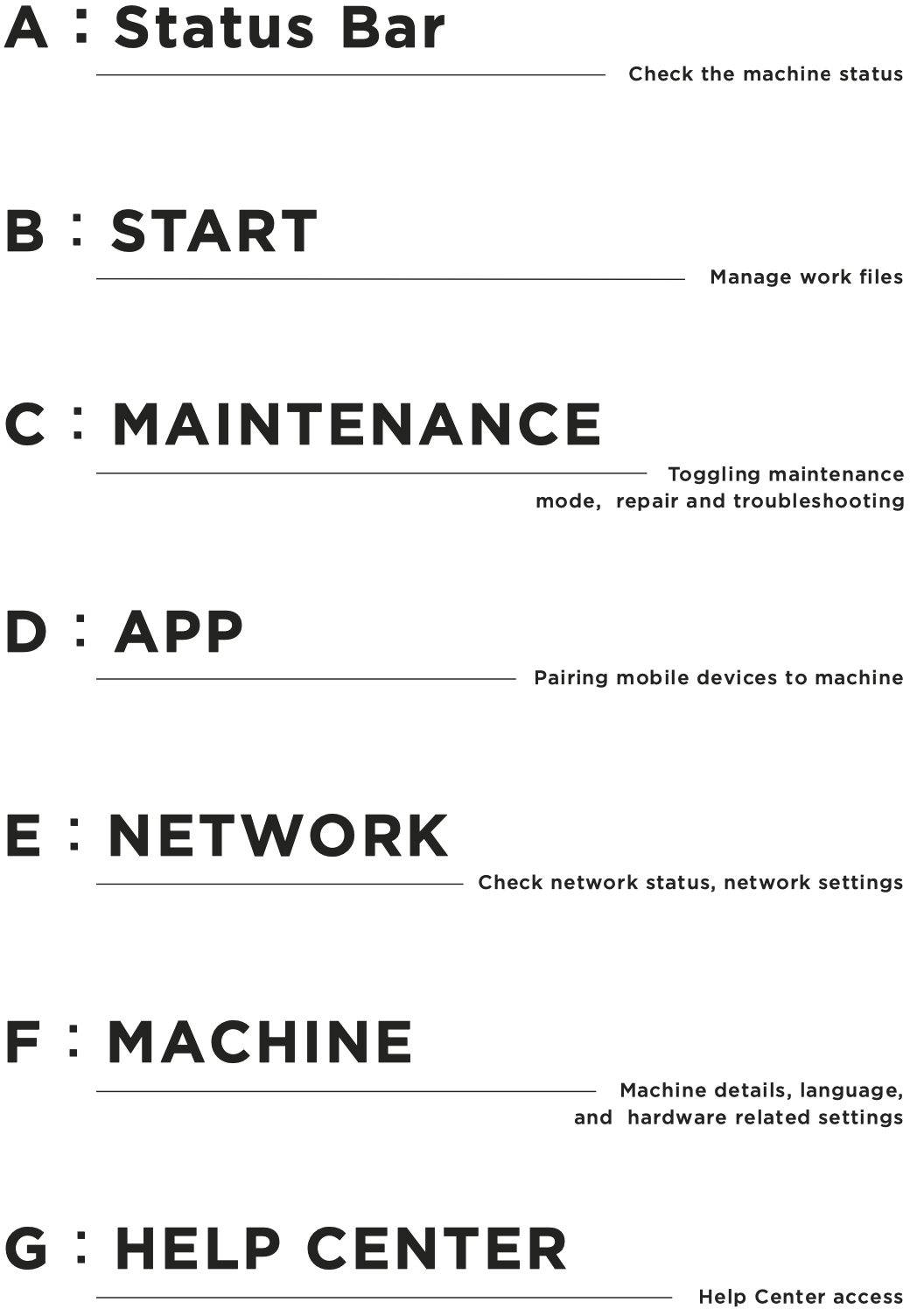

この章では、マシンインターフェースと7つの重要な機能について説明します。

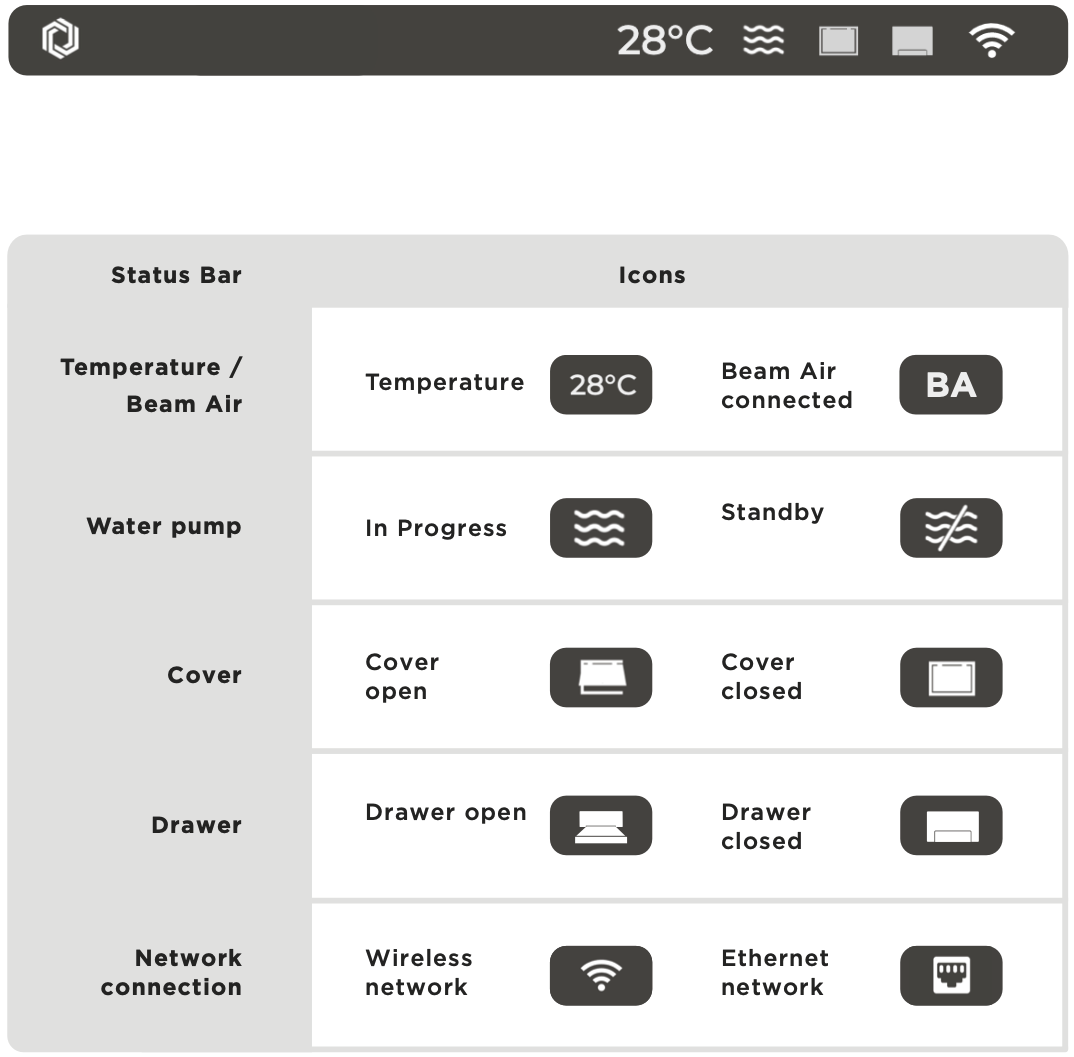

A：ステータスバー

マシンの状態を確認する

ステータスバーには、温度、Beam Airとの接続状況、水流、ドアカバーの開閉状態、およびマシンのネットワーク接続タイプが表示されます。通常、ステータスバーをタップするとホーム画面に戻り、加工中はページが更新されます。

B：START

作業ファイルを管理する

作業タスクを転送する方法は2つあります：Beam StudioソフトウェアまたはUSBフラッシュドライブです。どちらの方法でも、転送後に"START"からファイルを見つけて使用できます。

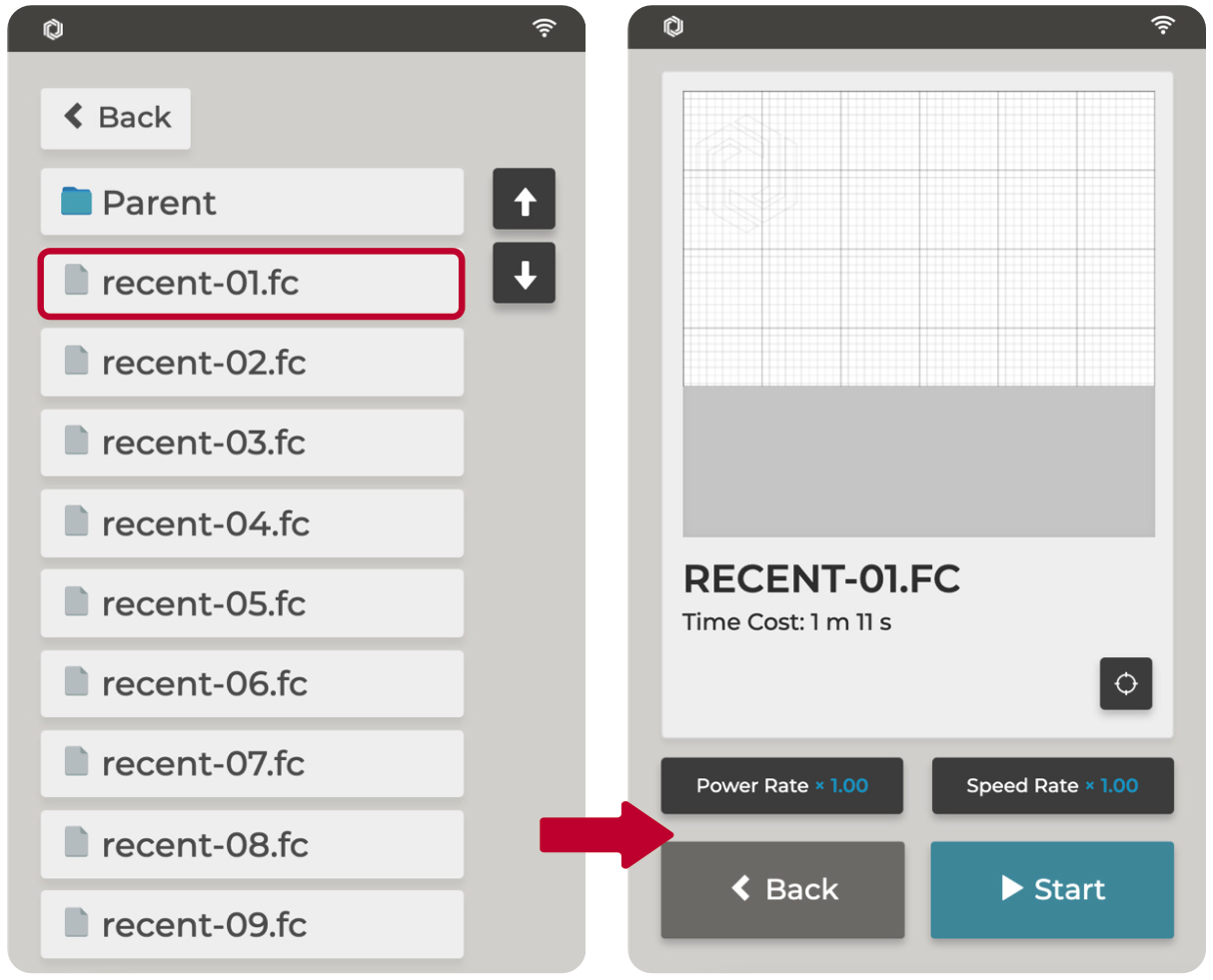

1. Beam Studioからマシンに送信されたタスク：「内蔵メモリ」>「最近」>特定のタスク
マシンには、Beam Studioから送信された最大15個のタスクを保存でき、recent-01.fcが最後に送信されたタスクになります。

2. USBフラッシュドライブから読み込んだファイル：USBフラッシュドライブ>特定のタスク

USBフラッシュドライブで表示できるファイル数に制限はありません。

ファイルを選択すると、作業エリア内の画像の実際の位置、推定加工時間、リアルタイムの出力と速度の設定値が表示されます。


加工前に原点を手動で設定でき、加工中はいつでも出力と速度の設定値を調整できます。

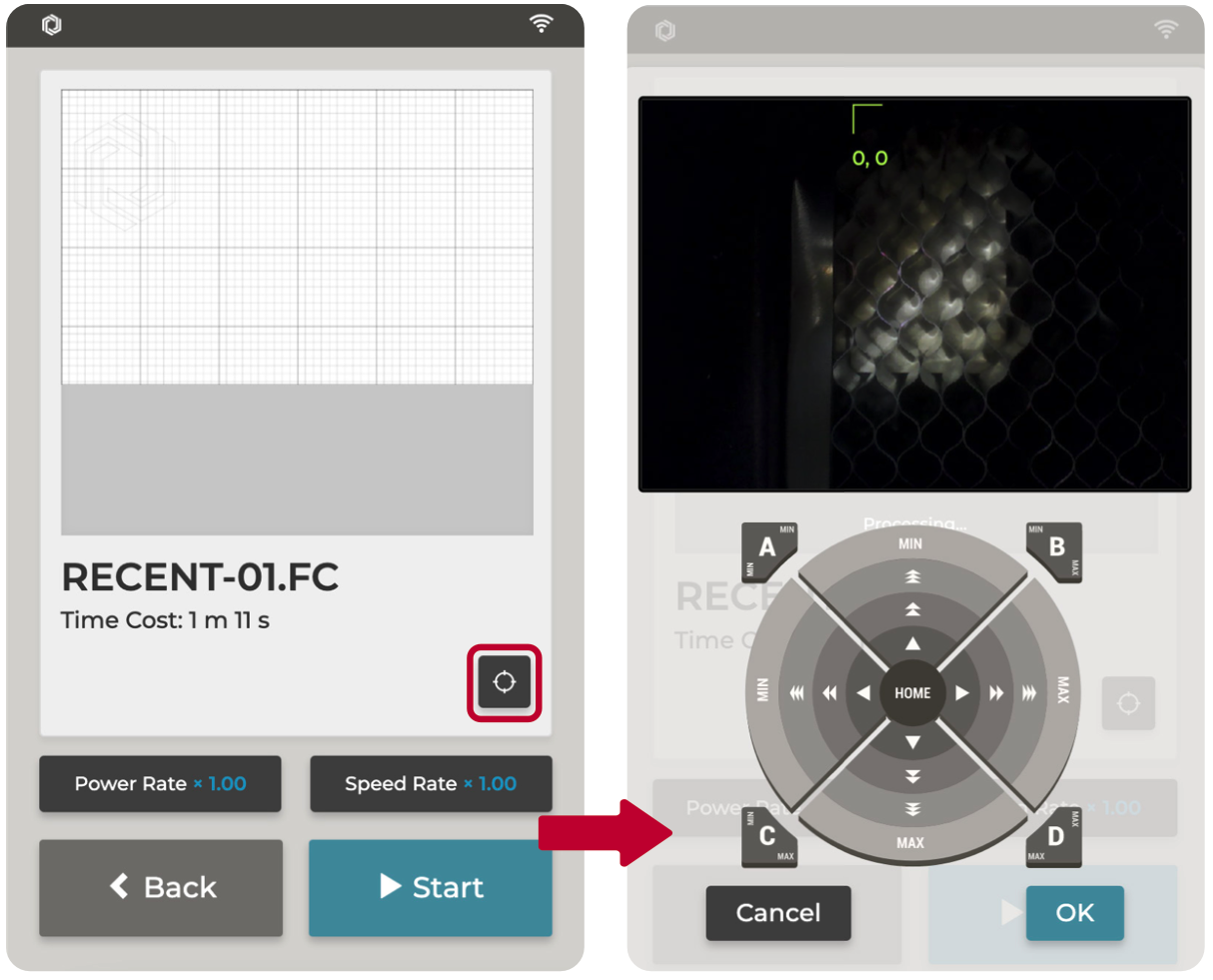

開始点を手動で設定するには、をタップし、レーザーヘッドを開始位置（0,0）から目的の位置に移動し、OKをタップします。

C：MAINTENANCE

メンテナンスモードの切り替え、修理、トラブルシューティング

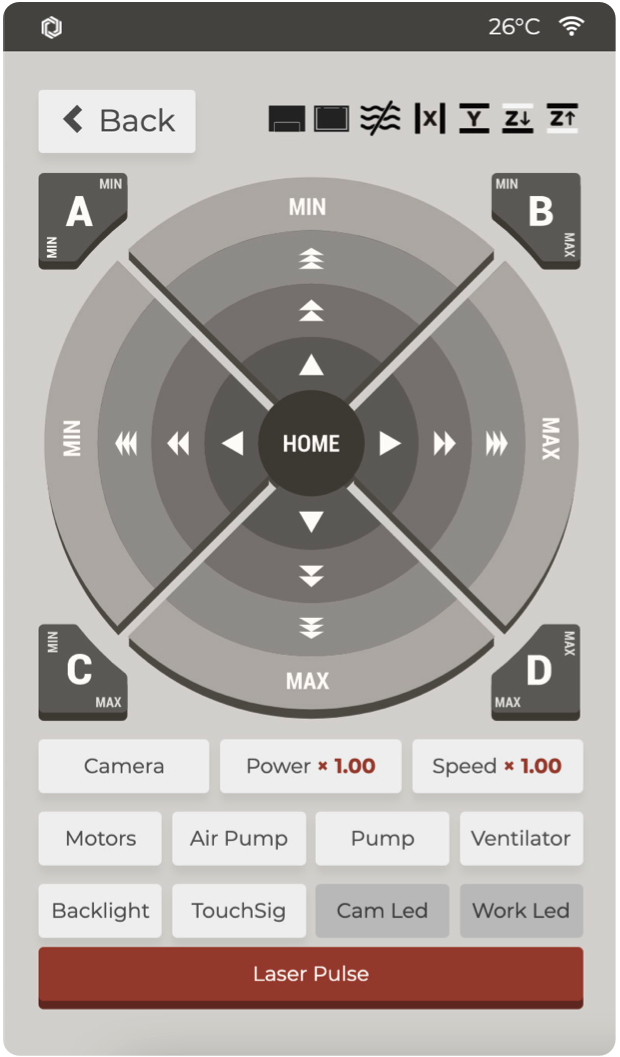

メンテナンスと修理の際は、MAINTENANCEページを使用します。これは主にハードウェアスイッチと信号表示を目的としています。後続のメンテナンス章を読んだ後、またはカスタマーサポートの指示の下でのみ、このページを操作することを強くお勧めします。


カメラ >> カメラを有効にすると、パネルにカメラ映像が表示されます
パワー >> 出力を手動で調整します。
速度 >> 出力を手動で調整します。
モーター >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
エアポンプ >> エアポンプのオン/オフを切り替えます
ポンプ >> 水ポンプのオン/オフを切り替えます
換気扇 >> 換気扇のオン/オフを切り替えます
バックライト >> 画面のバックライトをテストします（画面が数秒間暗くなります）
タッチ信号 >> タッチ信号をテストします（タッチ機能が数秒間無効になります）
カメラLED >> このボタンはHEXAでは使用できません。（LEDライトは常時点灯し、消すことはできません。）
ワークLED >> 作業エリアのLEDライトのオン/オフを切り替えます。
レーザーパルス >> レーザー管を発射します。主に光路調整やレーザー管の状態確認に使用されます。

D：APP

モバイルデバイスとマシンのペアリング

Beam Goアプリをダウンロードし、モバイルデバイスを同じ無線ネットワークに接続します。APPをタップしてQRコードをスキャンし、モバイルデバイスとマシンをペアリングします。


※Beam GoはBeam Studioのモバイル版です。

E：ネットワーク

ネットワークの状態と設定の確認

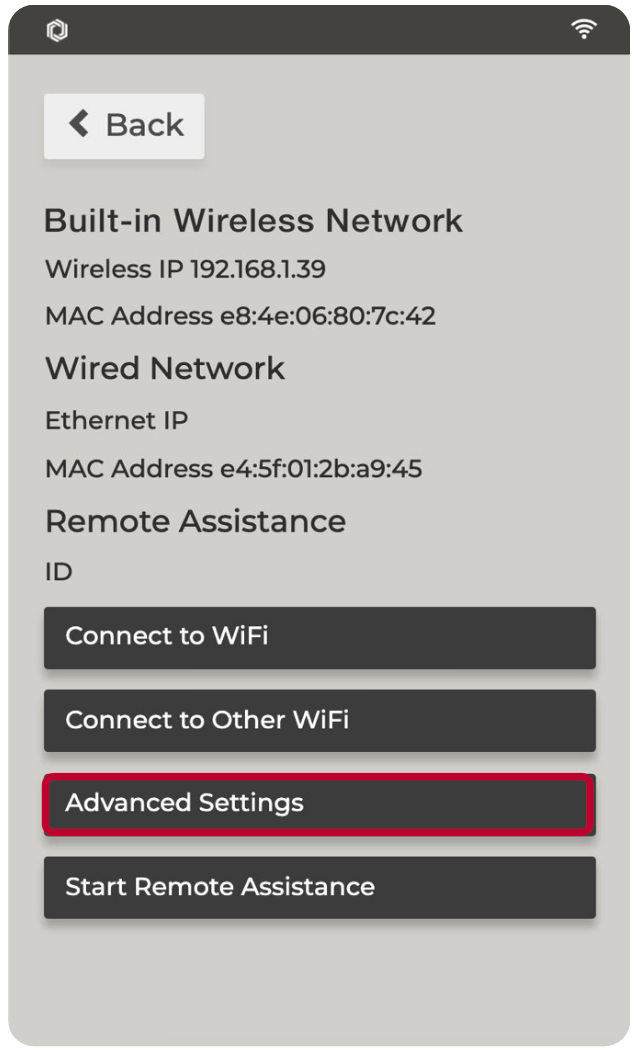

この画面では、ネットワークのIPアドレスを表示し、Wi-FiまたはEthernetケーブル経由の接続が有効かどうかを確認します（有効なインターフェースのMACアドレスに値が表示されます）。

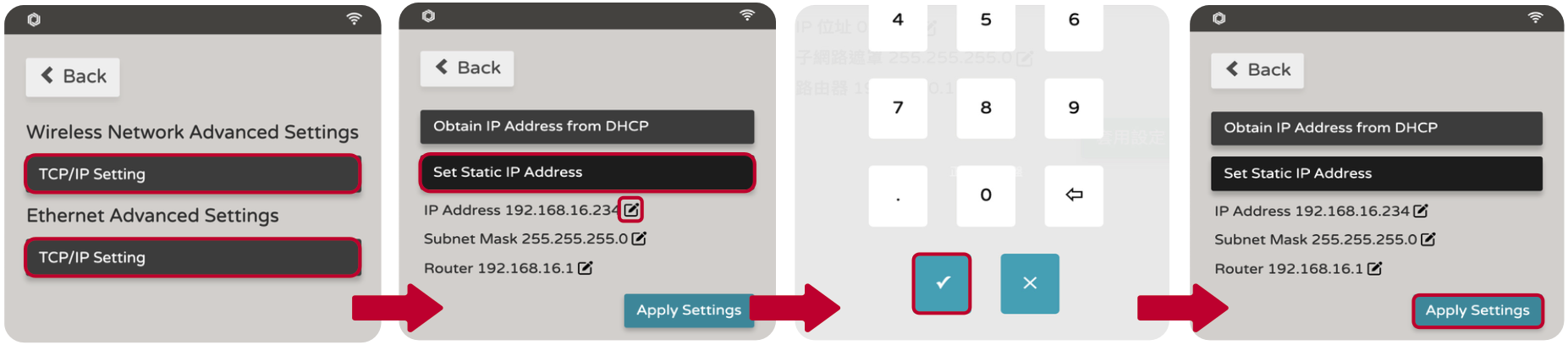

詳細設定： このメニューで、IPアドレス、サブネットマスク、ゲートウェイを含む、マシンの固定IPアドレスを手動で設定できます。

リモートサポートの開始： カスタマーサービスとのガイド付きサポートセッションを開始します。


注意： 無線（Wi-Fi）または有線ネットワーク（直接接続を除く）を使用する場合、マシンはDHCP経由で自動的にIPアドレスを取得するか、固定IPアドレスを手動で設定することができます。

F：マシン

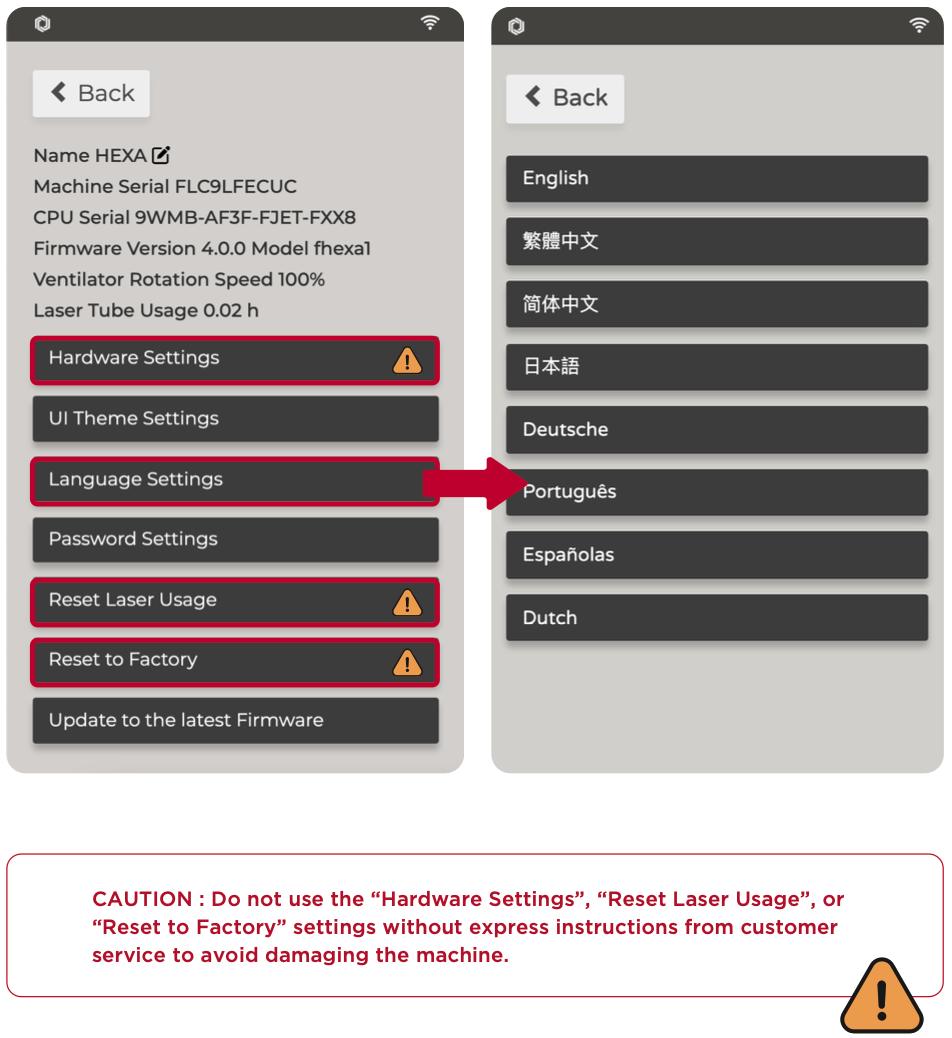

マシンの詳細、言語、およびハードウェア関連の設定

問題がある場合は、セクションG：ヘルプセンターをご参照ください。

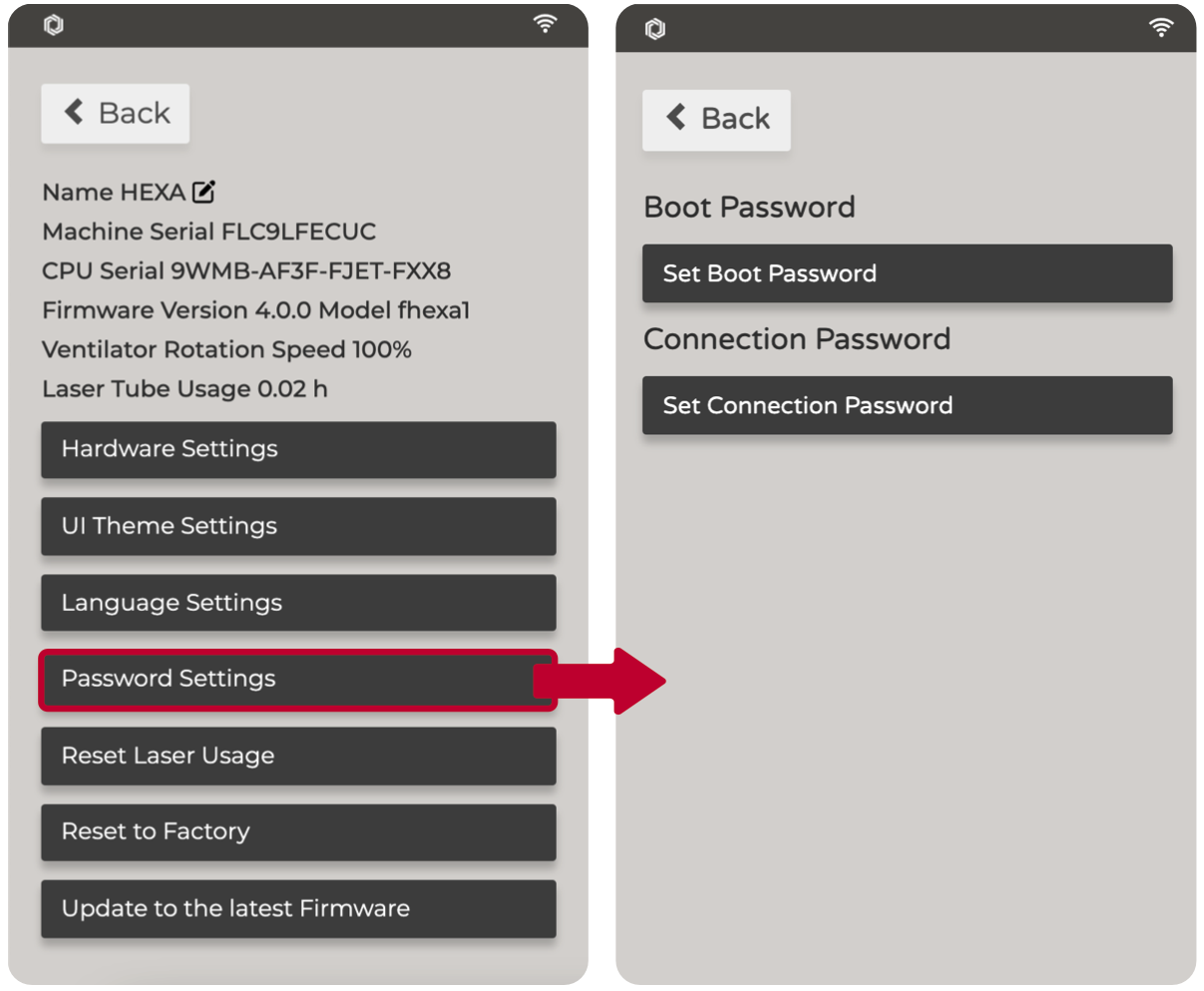

接続パスワードを設定すると、初回マシン接続時にパスワードの入力が必要になります。このパスワードは変更または無効化することができます。


「最新のファームウェアに更新」をクリックして、ファームウェアを最新版に更新できます。ソフトウェアインターフェース（【ソフトウェア操作】「メニュー」-「マシン」）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
USBフラッシュドライブをUSBポートに挿入し、マシンを再起動してください。


G：ヘルプセンター

ヘルプセンターへのアクセス

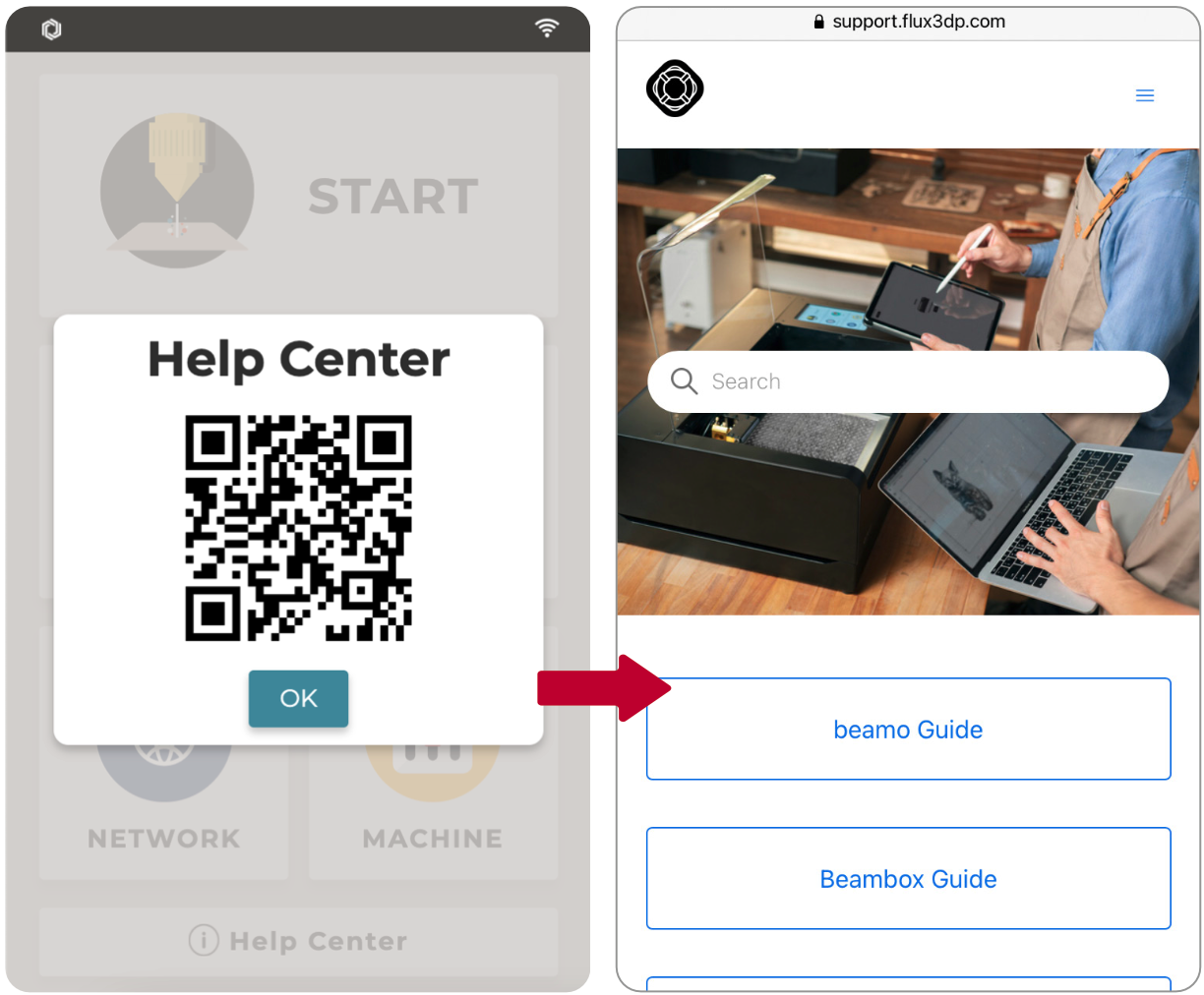

ご不明な点がある場合は、「ヘルプセンター」をクリックし、QRコードをスキャンして、FLUX公式ウェブサイトのヘルプセンターで解決策をお探しください。
