#904 原点復帰失敗 / 原点復帰の問題 / 原点復帰できない

FLUX Support Team
  • 更新

説明

#904エラーの原因は様々です。以下の手順に従っても問題が解決しない場合があります。
ただし、FLUXチームが問題をより効果的に明確にするための有用な情報を収集することはできます。



ステップ0 - チェックリストを使用して手順をフォローし、結果を記録します

このリストには、チュートリアルで行ったすべてのテストが記載されています。
テストが完了したら、リストをPDF文書として保存し、販売店またはFLUXチームに送信してください。

#904トラブルシューティングチェックリストにアクセスするには、リンクをクリックしてください: #904 原点復帰失敗 - チェックリスト (Ador)



ステップ1 - モジュールと材料を取り外します

原点復帰プロセスに影響を与えないように、開始する前に作業エリアにあるすべてのもの（モジュールを含む）を取り外してください。





ステップ1.1 - モジュールがスムーズに動くかどうかを手動で確認する

  • マシンの電源を切り、電源コードを抜きます。

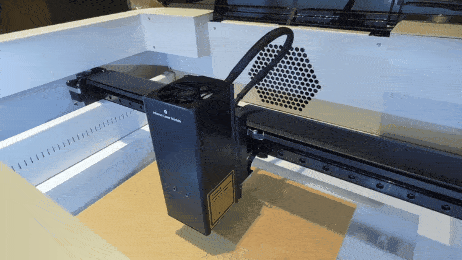

  • モジュールヘッドを手動で4隅に移動します。



次のステップを参照してください:

  • モジュールヘッドがスムーズに動かない場合は、次を参照してください ステップ1.2
  • モジュールヘッドが上記の.gifのようにスムーズに動く場合は、次に進みます ステップ2



ステップ1.2 - レールに潤滑油を塗布する

  • 記事を参照してください - 潤滑.
  • 潤滑後、 ステップ1 に戻り、モジュールヘッドがスムーズに動くかどうかを確認してください。



結果に応じて以下を確認してください：

  • はい、 モジュールヘッドは.gifのようにスムーズに動きます >> 問題は解決しました。
  • いいえ、 モジュールヘッドはスムーズに動きません >> ハードウェアの問題 - レールの錆 >>チュートリアルを参照して状況のビデオを撮影し、 チュートリアルを参照し、 ステップ9 に進んで問題を報告してください。



ステップ2 - ファームウェアの問題の可能性を排除する

ファームウェアのインストールが正常に完了していない場合、ホーミングエラーが発生する可能性があります。工場出荷時の設定にリセットすることで、ファームウェアの問題の可能性を効果的に排除できます。

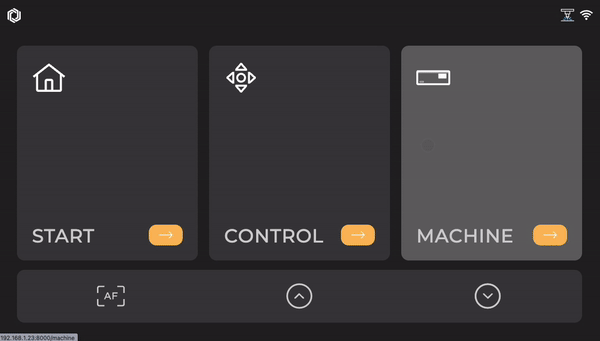

  • まず、工場出荷時の設定にリセットします（メインページ > マシン > 設定 > 工場出荷時の設定にリセット > はい）
    ezgif.com-gif-maker (4).gif
  • 次に、リンク先の マシンのファームウェアを更新する方法 の手順に従って、最新バージョンに更新されていることを確認してください。

  • 更新が完了したら、再度ホーミングを試してください。


結果に応じて以下を確認してください：

  • はい、 上記の手順で正常にホーミングできた場合 >> 問題は解決しました。
  • いいえ、 上記の手順を実行してもホーミングの問題が解決しない場合 >>移動 ステップ3



ステップ3-メインボードの信号を確認する

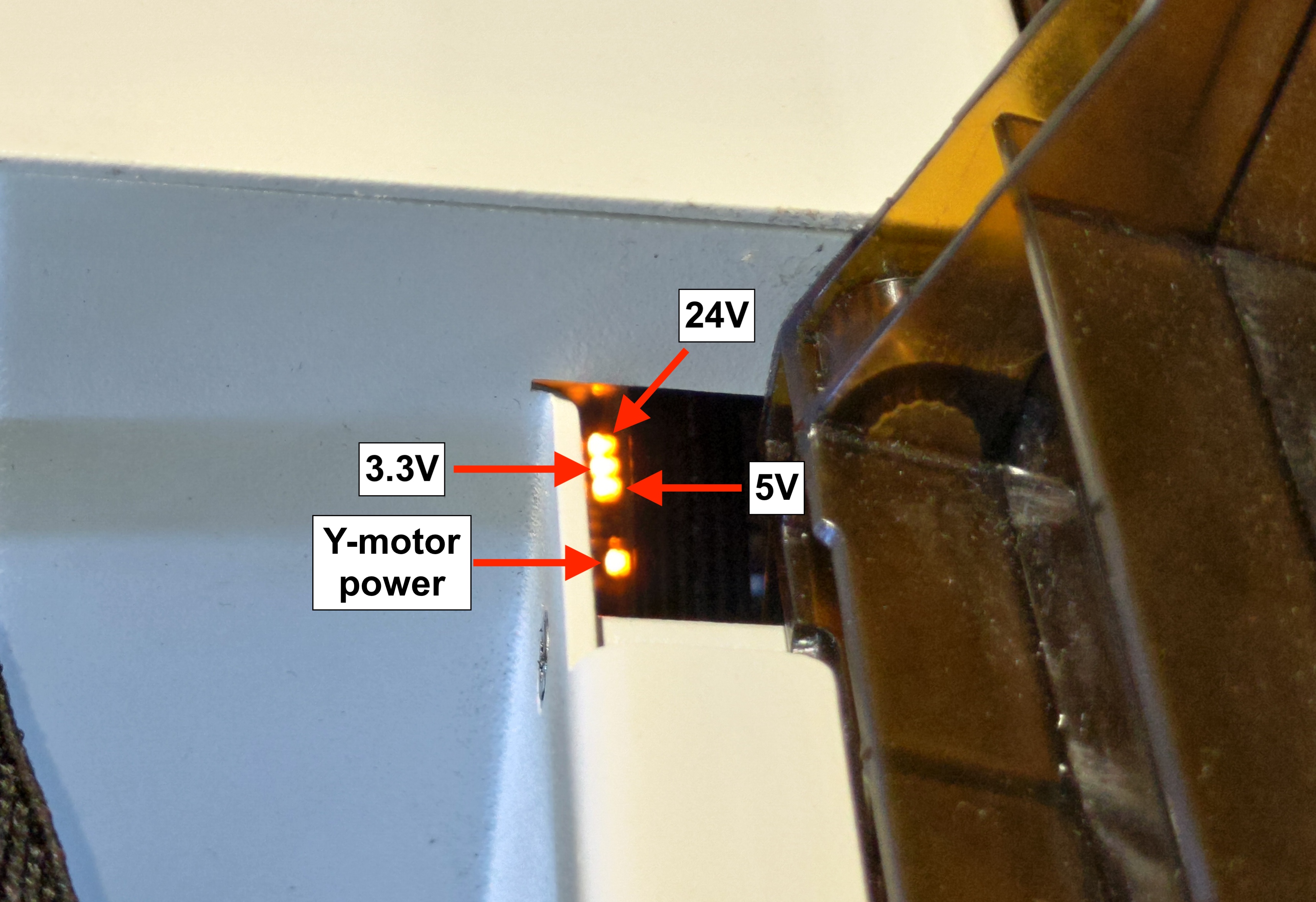

メインボードには、マシンの異なる部分を表す4つのオレンジ色のLEDライトがあります。


参照 ビデオ メインボードの信号の見つけ方について

ビデオ



問題が適切に解決されているかどうかを確認します:

  • すべてのライトが点灯したままで、点滅していない場合 >> 次へ進む ステップ4
  • 1つ以上のライトが消灯または点滅している場合 >> ハードウェアの問題 - メインボードまたは電源アダプターの誤動作 >>チュートリアルを参照して状況のビデオを撮影し、 ビデオを参照し、 ステップ9 に進んで問題を報告してください。



ステップ4-リミットスイッチを確認する

リミットスイッチは、レーザーヘッドが端に到達したときに停止するために使用されます。

リミットスイッチが故障している可能性があり、ホーミングの問題につながり、レーザーヘッドが停止しなかったり、早期に停止したりします。



以下のビデオを見て、リミットスイッチのアイコンが押されたときに正しく反応しているかどうかを確認してください。

▵押された = アイコンが閉じる

▵押されていない = アイコンが開く



X&Yリミットスイッチの確認



問題が適切に解決されているかどうかを確認します:
  • X軸のみに問題がある >> ハードウェアの問題 - Z モーターボードまたは FPC コネクタ (30 ピン) のエラー >> 状況を撮影したビデオを参照して、 ビデオ こちらへ移動してください: ステップ9 に進んで問題を報告してください。
  • Y 軸のみに問題がある場合 >> ハードウェアの問題 - Y モーターボードのエラー  >> 状況を撮影したビデオを参照して、 ビデオ こちらへ移動してください: ステップ9 に進んで問題を報告してください。
  • X 軸と Y 軸のどちらも機能しない場合 >> ハードウェアの問題 - メインボードの誤動作または FPC コネクタ (38 ピン) のエラー >> 状況を撮影したビデオを参照して、 ビデオ こちらへ移動してください: ステップ9 に進んで問題を報告してください。
  • 原点復帰時に異常な音がする、メンテナンスメニューに入れない >> 移動 ステップ 6



ステップ 5 - AF モジュールが機能するかどうかを確認する

AF ボタンをクリックして、メインボードの機能をテストします。


AF ボタンをクリックして、正常に機能するかどうかを確認します。

結果に応じて以下を確認してください：

  •
  •
  •
  • はい、 Z 軸が正しく動作し、AF が機能する >> ステップ 6
  • いいえ、 Z 軸は動作するが、AF が正しくフォーカスできない/ランダムに動き回る >> ハードウェアの問題 - メインボードの誤動作 >> 状況を撮影したビデオを参照して、 ビデオ、 こちらへ移動してください: ステップ9 に進んで問題を報告してください。
  • いいえ、 Z 軸が動作しない >>ハードウェアの問題 - メインボードの誤動作 >> 状況を撮影したビデオを参照して、 例、 こちらへ移動してください: ステップ9 に進んで問題を報告してください。



ステップ 6 - リミットスイッチが 自動的に作動するかどうかを確認する

以下のビデオのようなケースが発生するかどうかを確認してください。
(モジュールヘッドが大きな音を立て始め、上部または左隅に移動しても停止しない。)

ビデオ1- Yリミットエラー


ビデオ2- Xリミットエラー


結果に応じて以下を確認してください：

  • はい、  と同じ問題 ビデオ1 に表示された問題が発生しました >> ステップ7
  • はい、  と同じ問題 ビデオ2 に表示された問題が発生しました >> ステップ8
  • いいえ、 ビデオに表示された問題は発生しませんでした >> ハードウェアの問題- XおよびYモーター/Zモーター基板/Xモーター基板 >> 状況を撮影したビデオを参照して、 例に進み、 ステップ9 に進んで問題を報告してください。



ステップ7- X軸の 水平調整

以下のリンクの手順に従って、X軸の水平を確認し、調整してください-
X軸の水平調整



結果に応じて以下を確認してください：

  • 水平が確認され、ホーミングが正常に完了しました>> 問題が解決しました

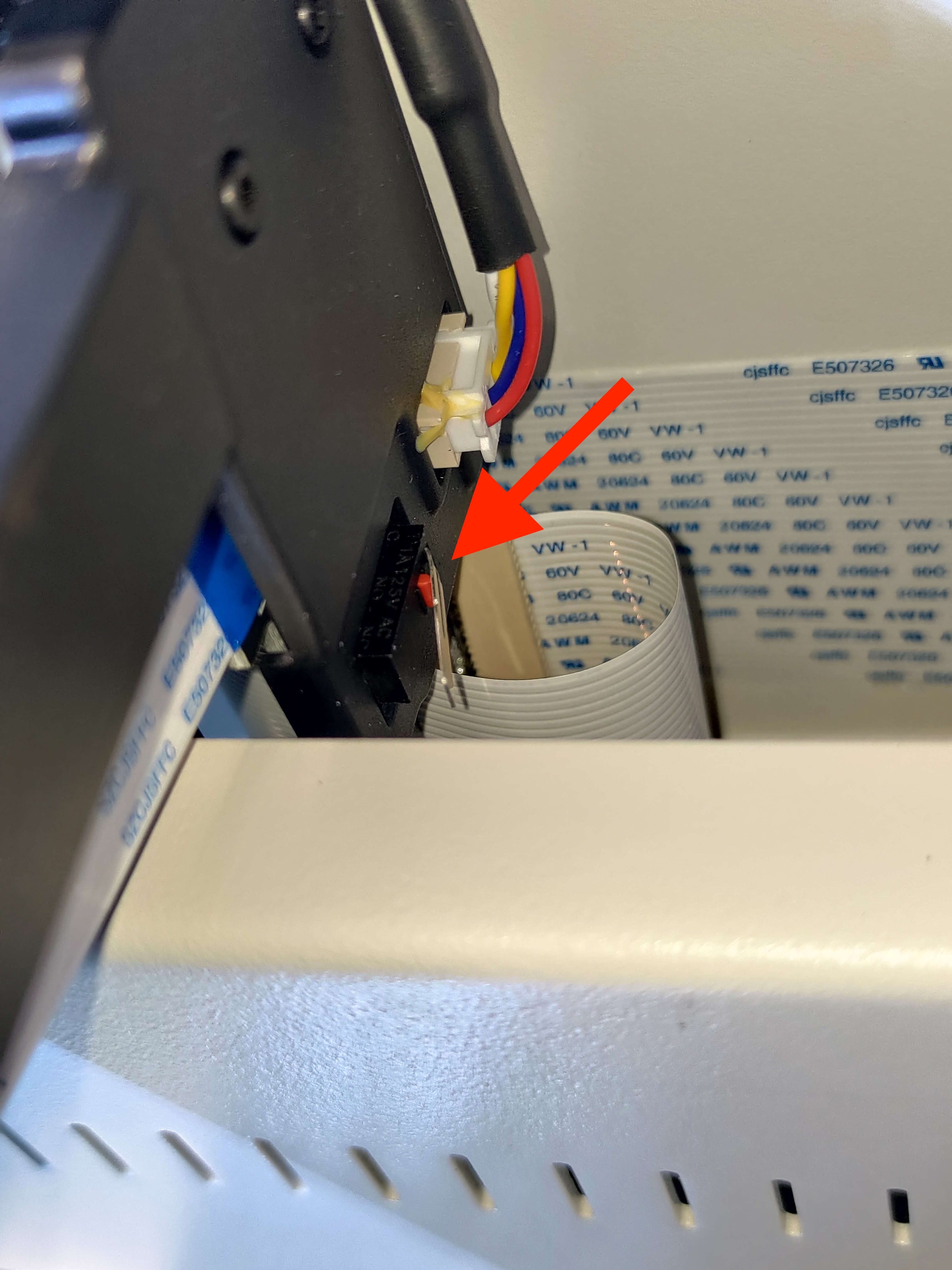

ステップ7.1 - Y軸リミットスイッチの接触面を拡張します

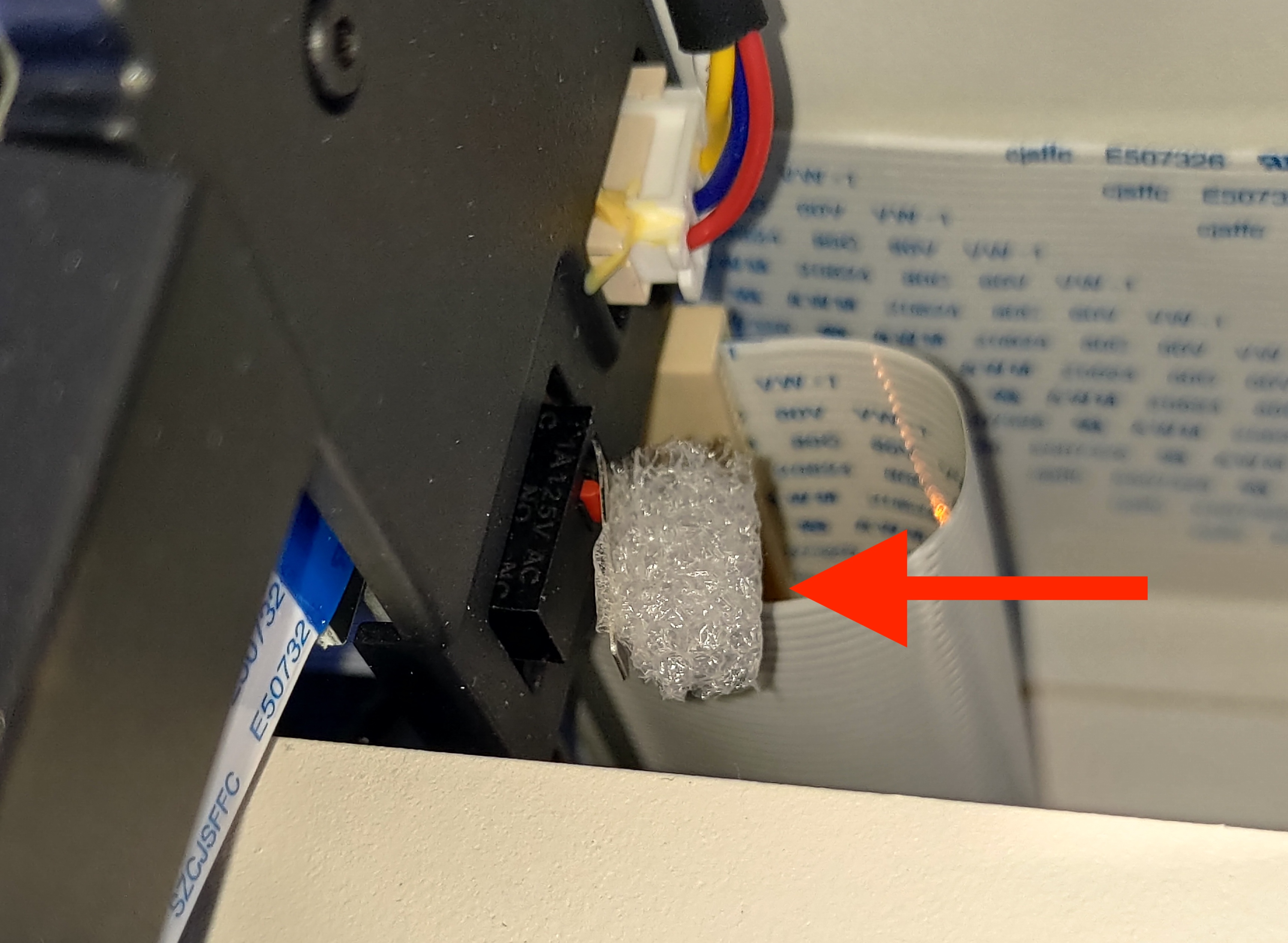

下の画像のように、タブにスポンジなどの素材を追加すると、 一時的に Y軸リミットスイッチと金属プレートが接触しない問題に対処します。379056.jpg

結果に応じて確認してください：

  • 伸長後、ホーミングに成功しました。 >> 問題が解決しました
  • ホーミングに失敗しました >> 不明な問題 >> 状況を撮影したビデオを参考にしてください 例 こちらへ移動してください: ステップ9 に進んで問題を報告してください。



ステップ8 - ケーブルが干渉しているかどうかを確認する

ケーブルが適切に整理されていない場合、X軸リミットスイッチのトリガーに影響を与え、ホーミングに失敗する可能性があります。



結果に応じて確認してください：

  • はい >> 調整後、ホーミングに成功しました。  >> 問題が解決しました

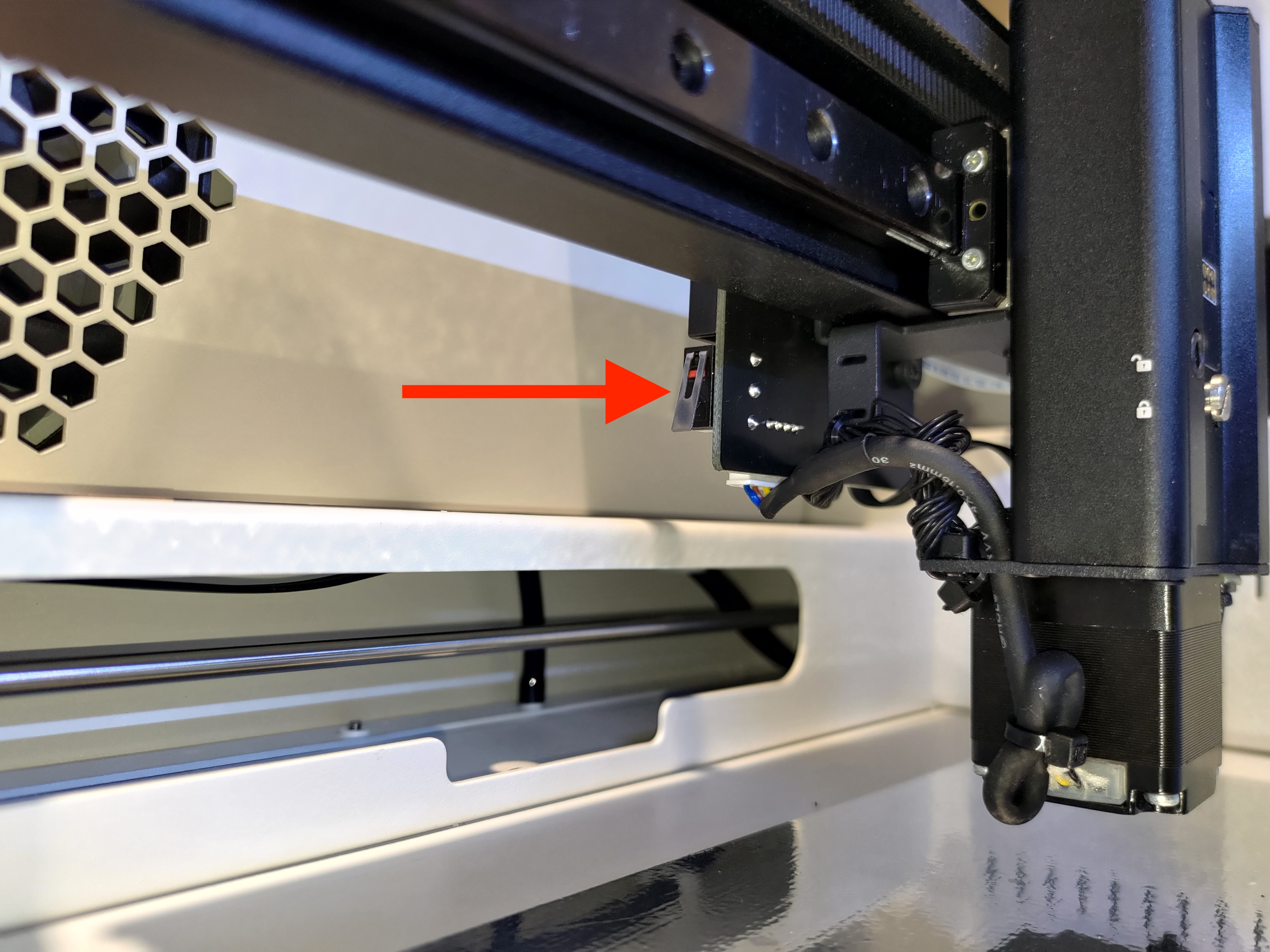

ステップ8.1 - X軸リミットスイッチの接触面を拡張する

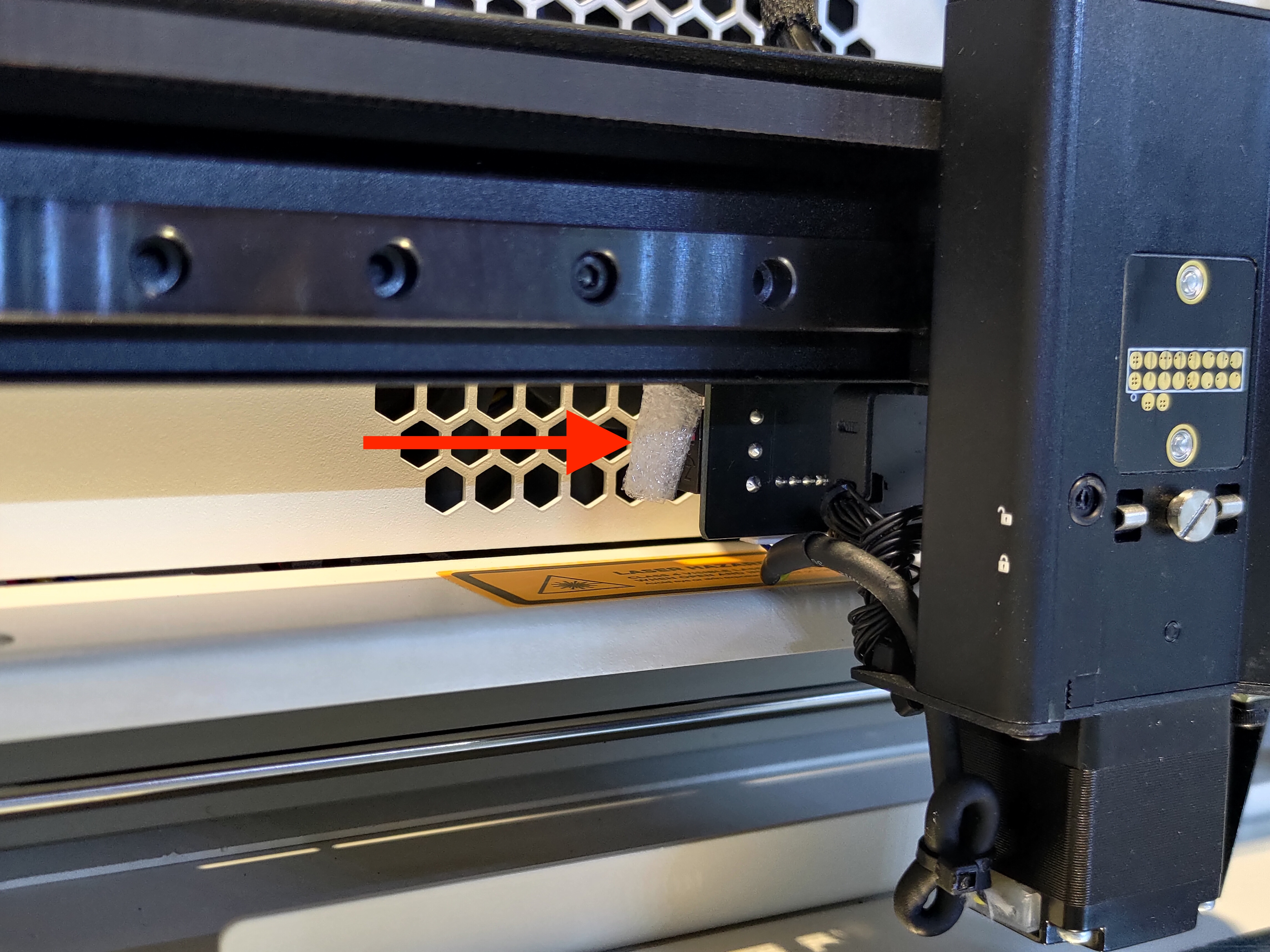

下の画像のように、タブにスポンジなどの素材を追加すると、 一時的に 金属プレートがX軸リミットスイッチに接触しない問題に対処します。379059.jpg



結果に応じて確認してください：

  • 伸長後、ホーミングに成功しました。 >> 問題が解決しました
  • ホーミングに失敗しました >> 不明な問題 >> 状況を撮影したビデオを参考にしてください 例 こちらへ移動してください: ステップ9 に進んで問題を報告してください。



ステップ9 - カスタマーサービスに連絡する

*この記事で収集された情報（機械の問題を示す写真や動画など）は、販売店またはFLUXサポートと共有する必要があります。


#END
