HEXA - ドロワーセンサーの交換

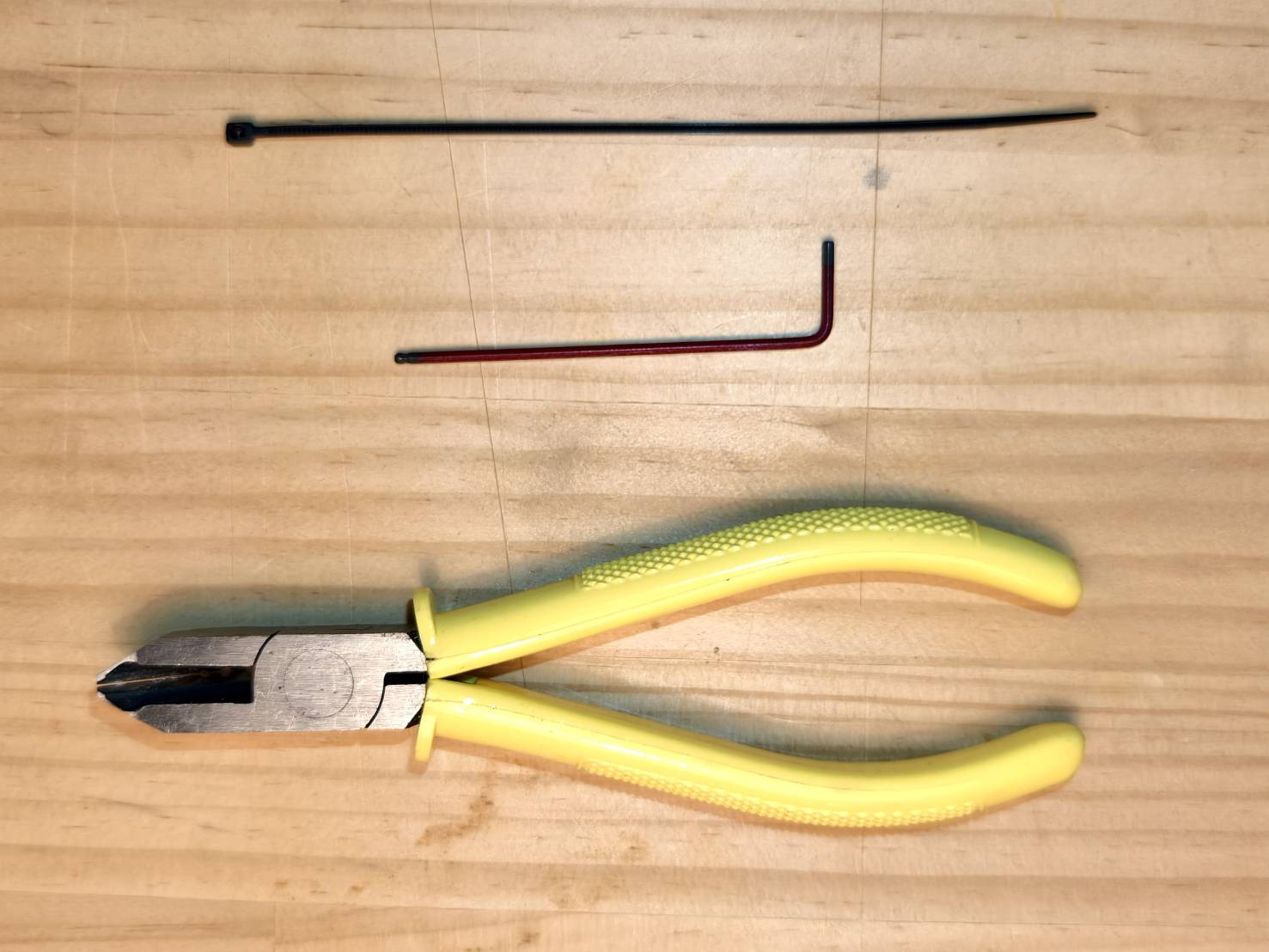

工具

• 2mmの六角レンチ
• ニッパーまたはハサミ
• 結束バンド

手順1

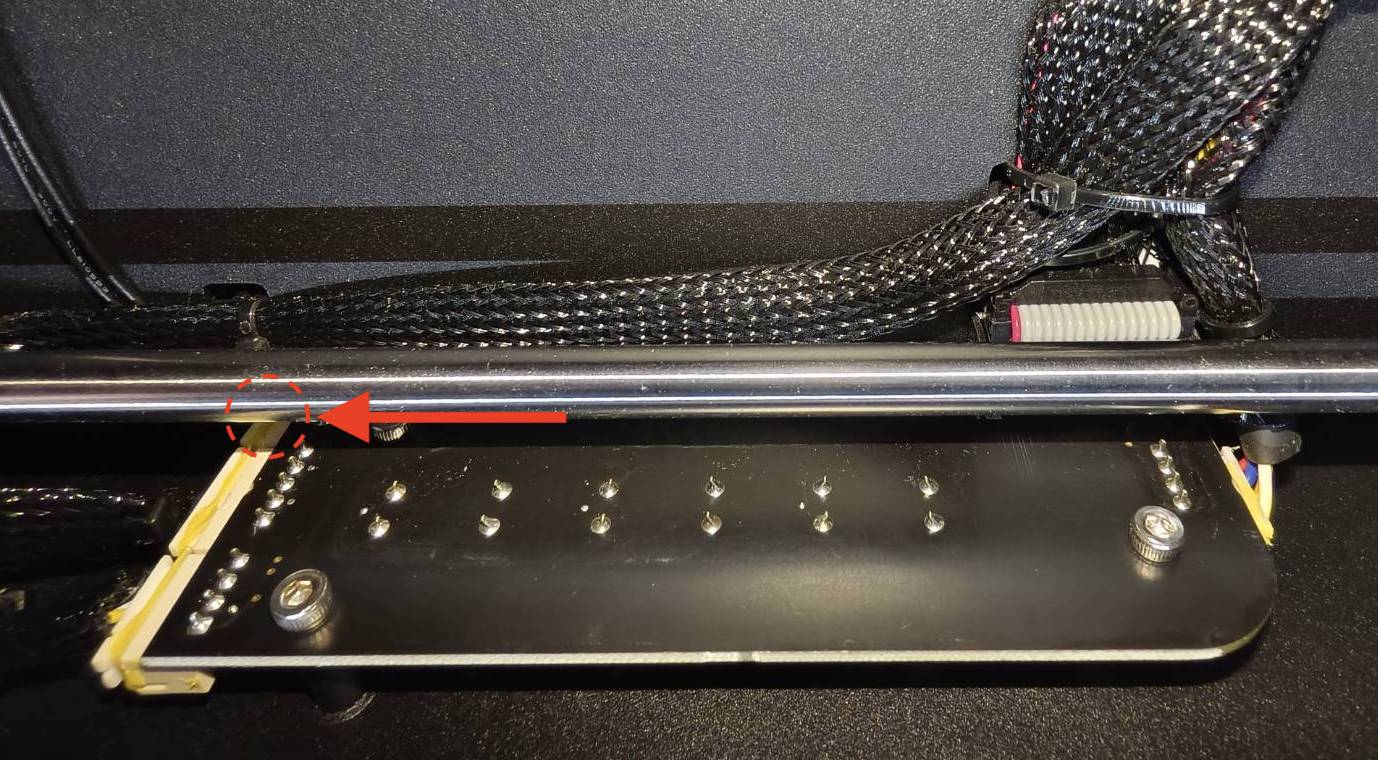

オートフォーカスボタン基板からドロワーセンサーのケーブルを外します。

手順2

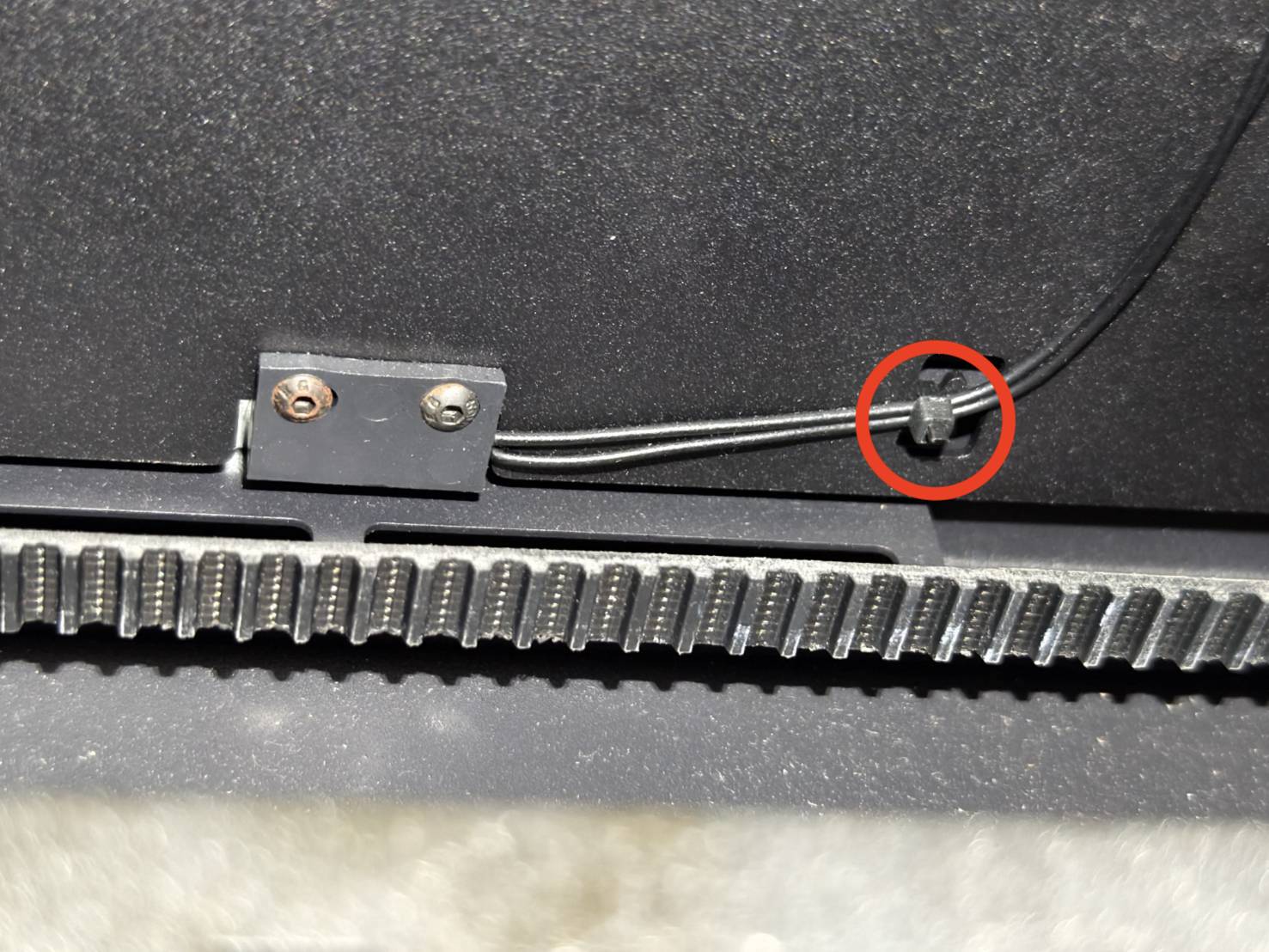

結束バンドを切断します。

手順3

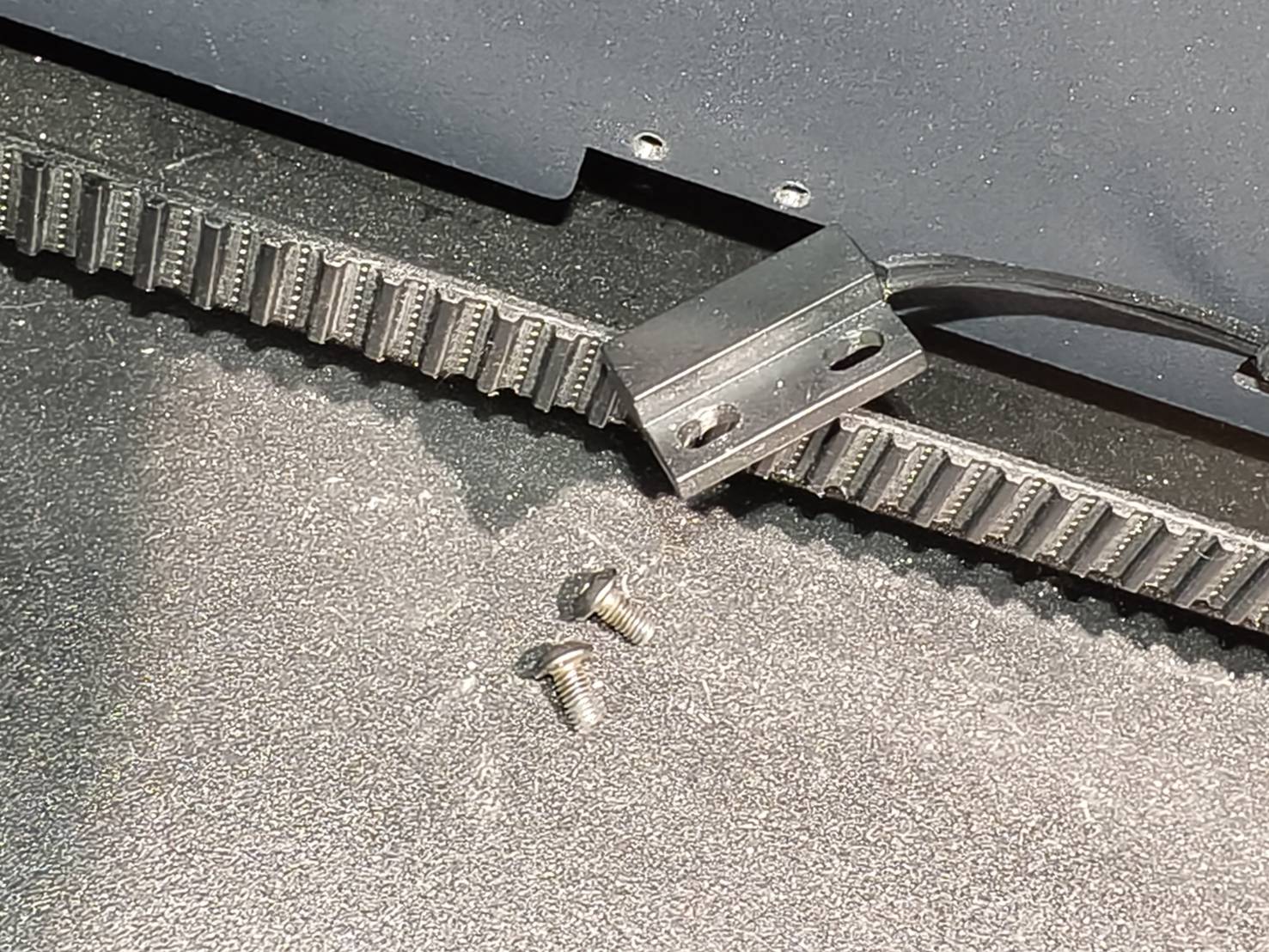

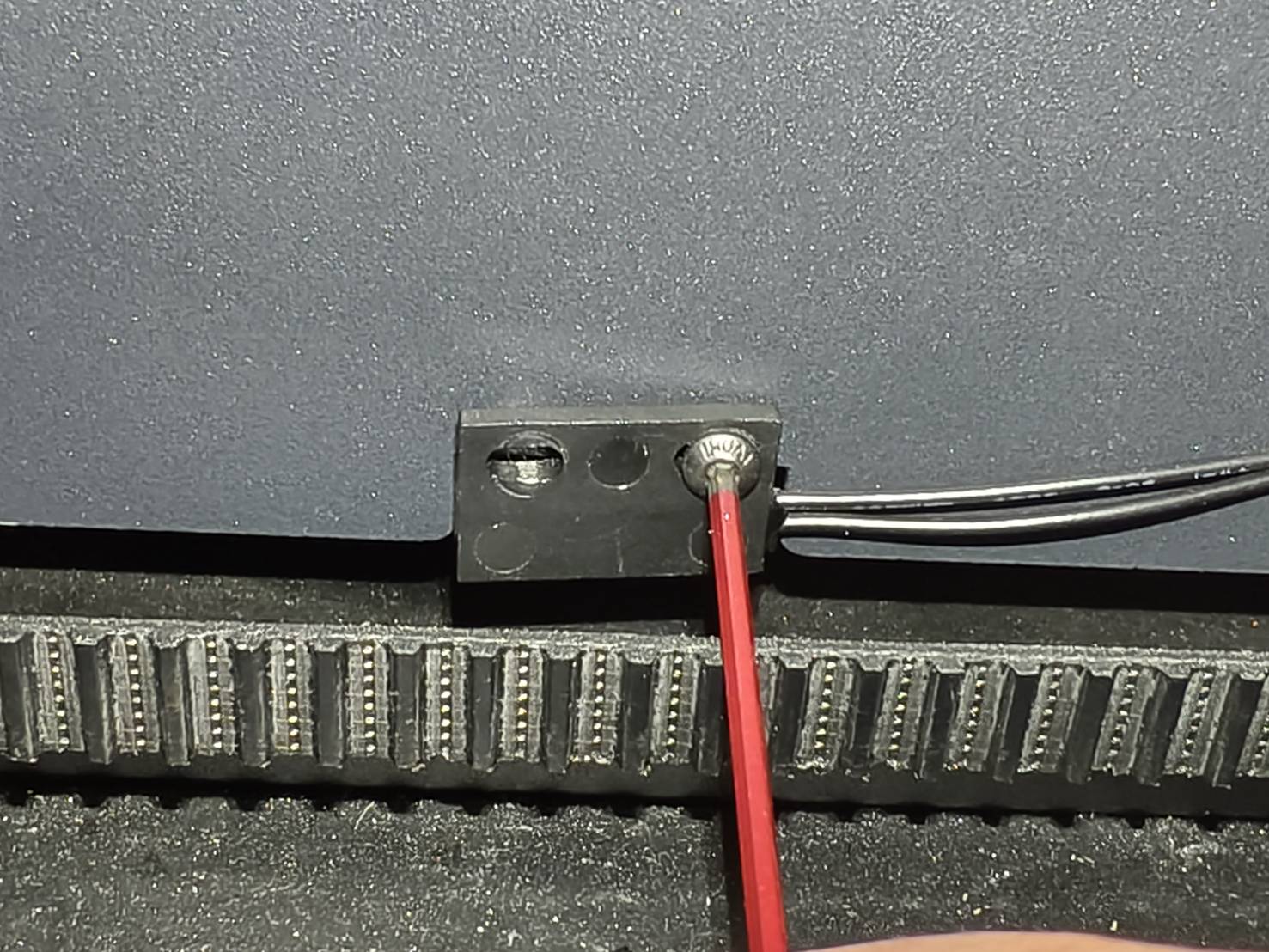

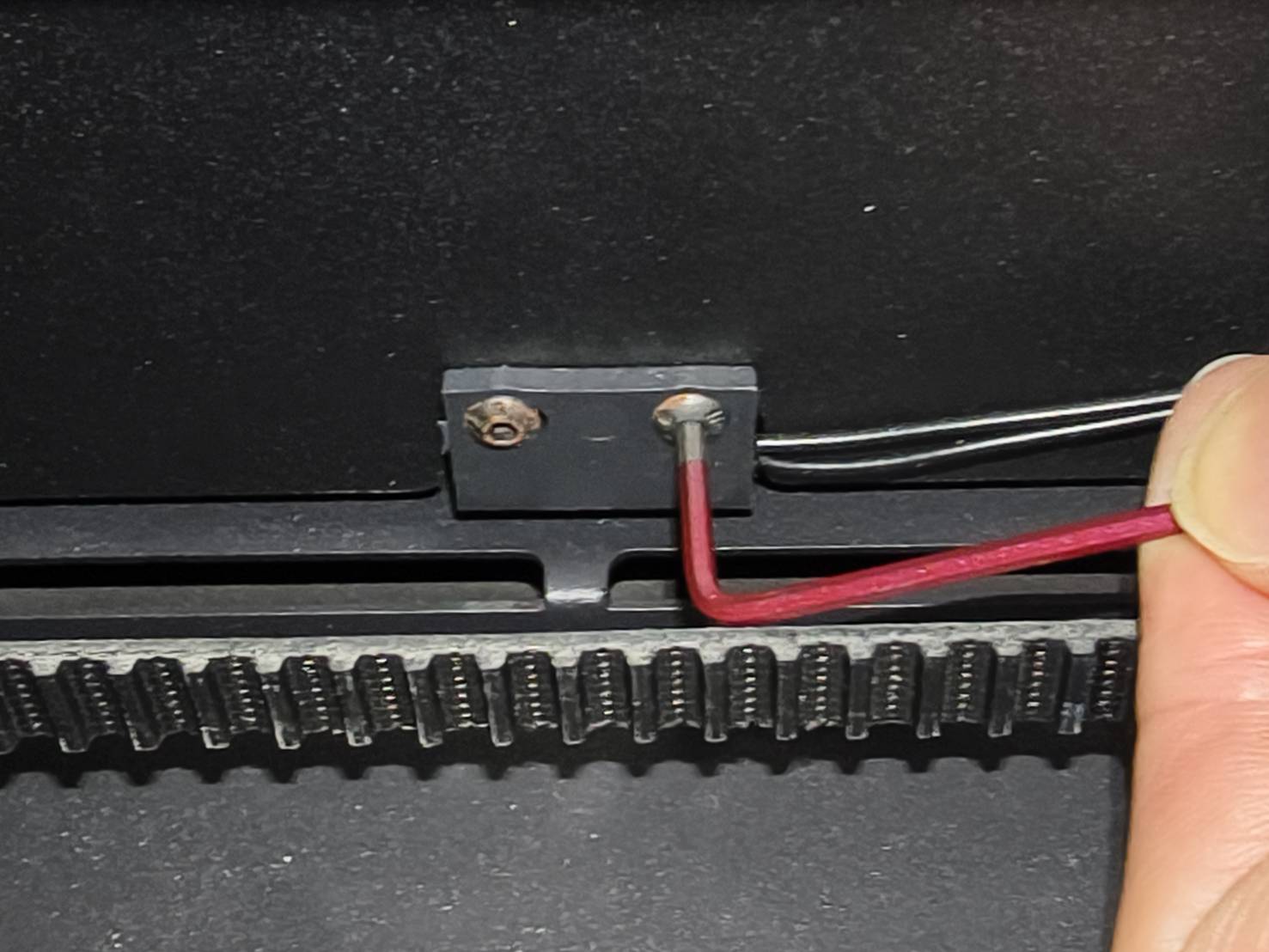

これら2本のネジを外すと、ドロワーセンサーを完全に取り外すことができます。

手順4

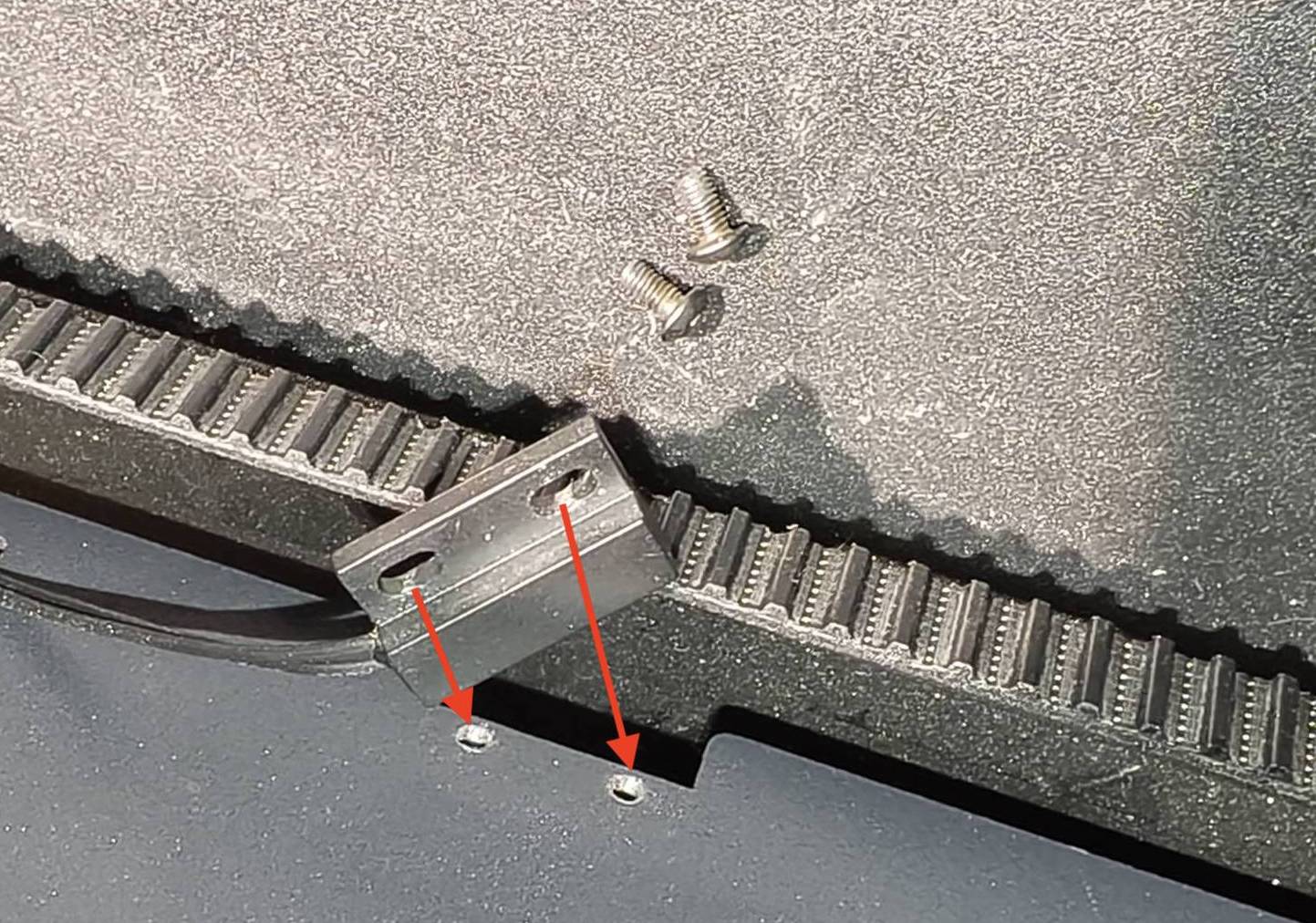

新しいセンサーを所定の位置に取り付け、下図と同じ向きであることを確認します。

手順5

オートフォーカスボタン基板にドロワーセンサーのケーブルを接続します。

手順6

結束バンドを使用してケーブルを固定します。
