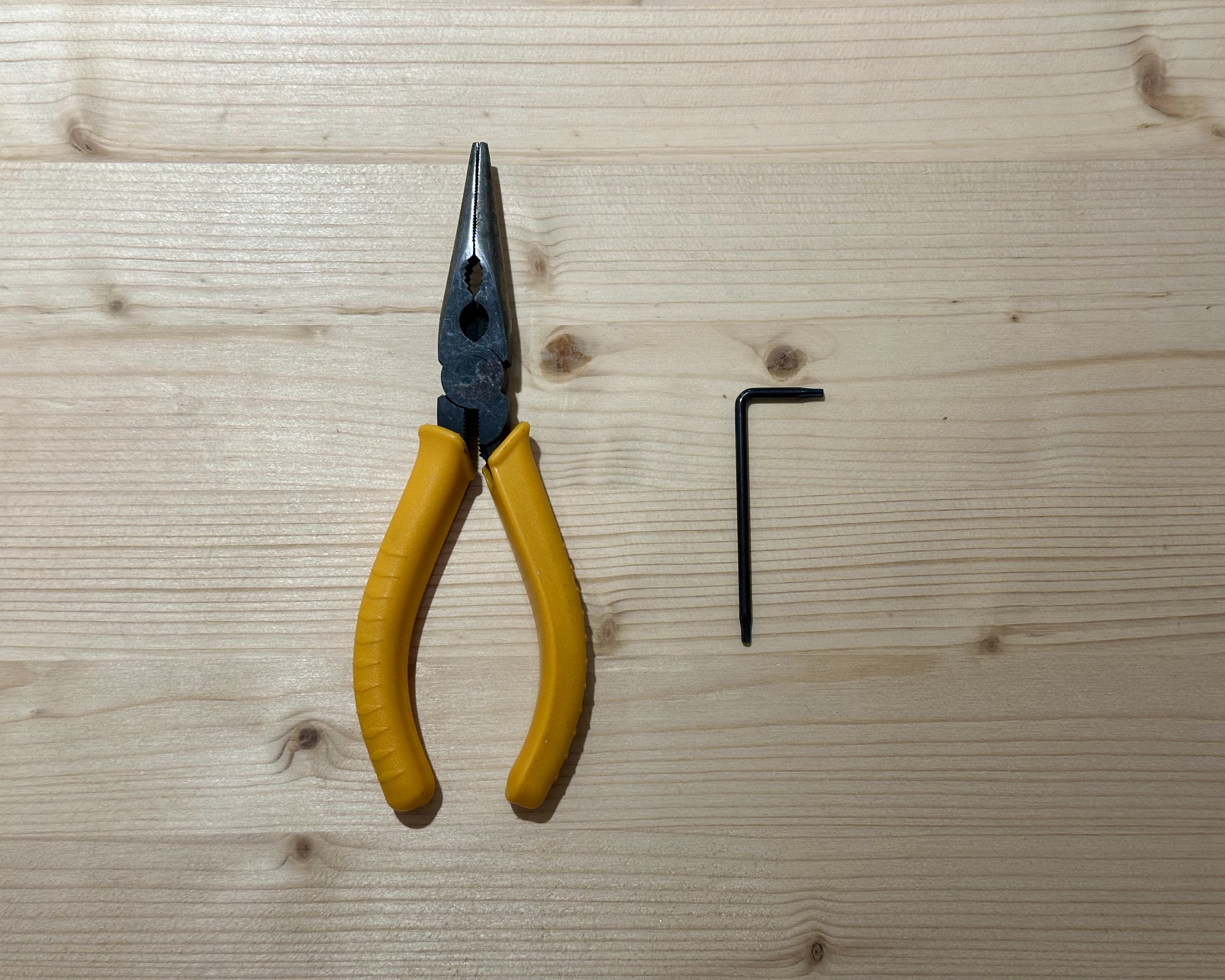

工具
| 1 |
ペンチ |
| 2 |
トルクスT8ドライバー |
手順1
本体の電源を切り、サイドカバーの8本のネジを外してください。
手順2

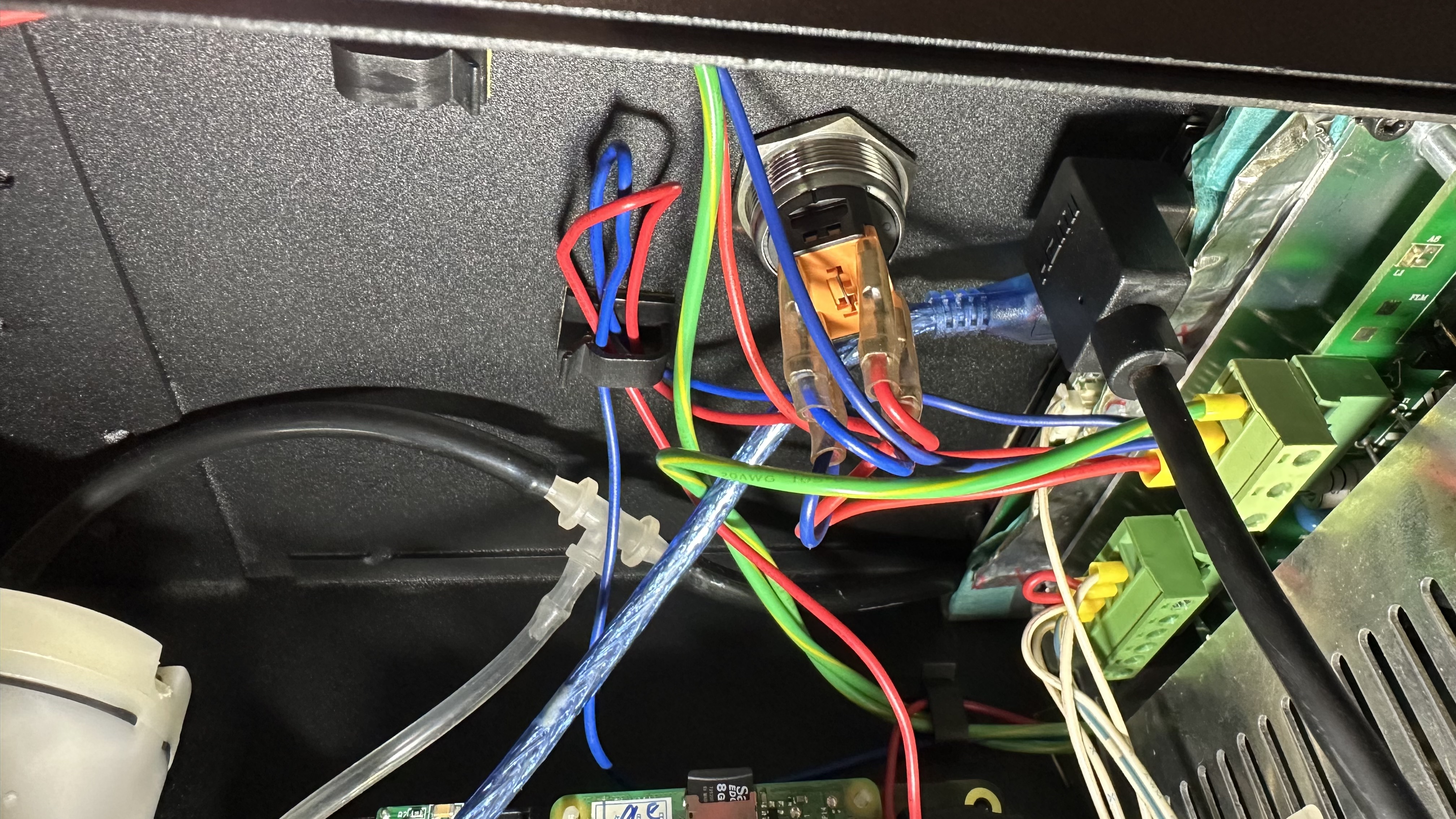

後で配線位置を確認できるよう、スイッチの配線状態を写真に撮ってください。
手順3

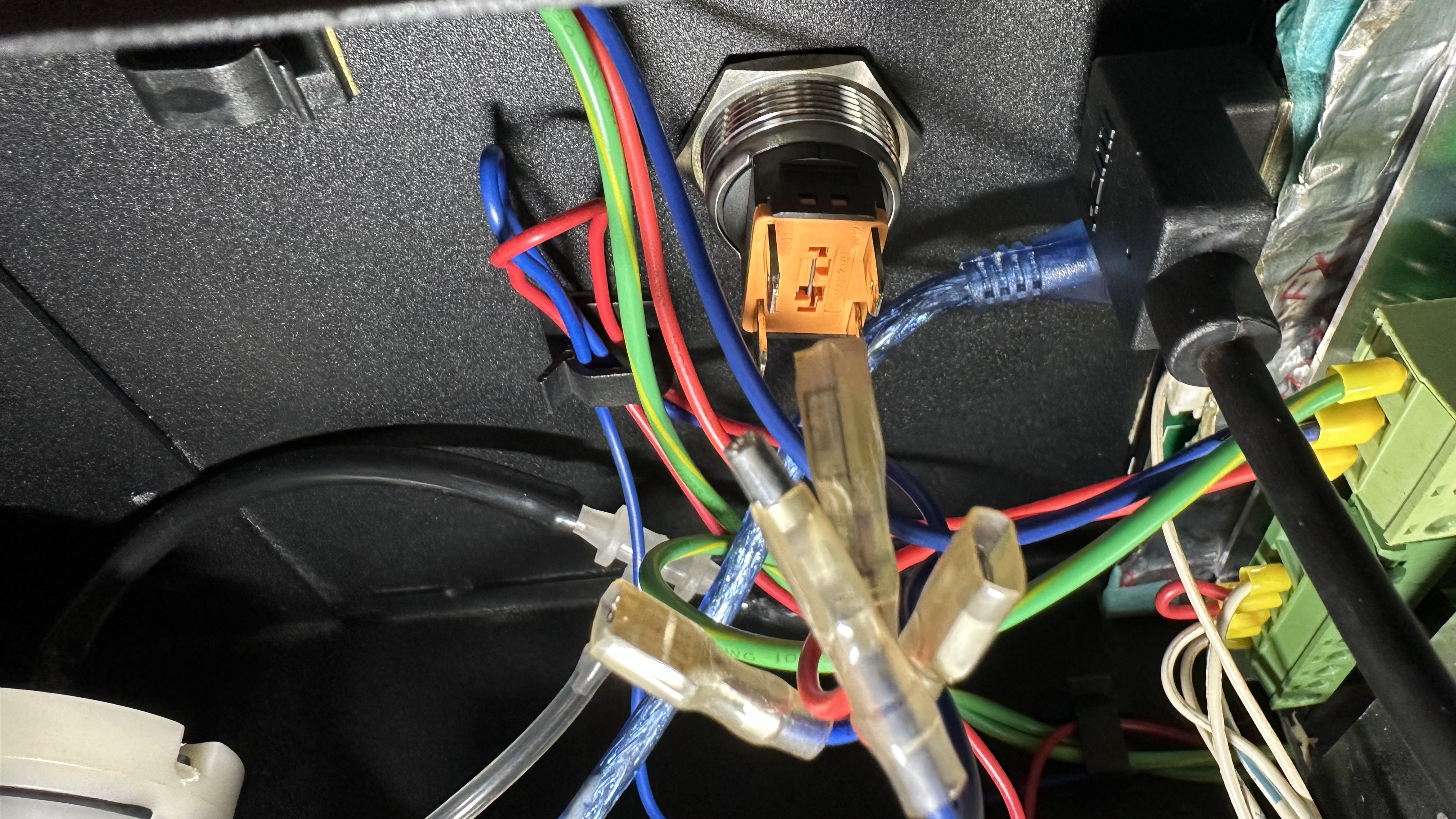

配線を取り外してください。
手順4

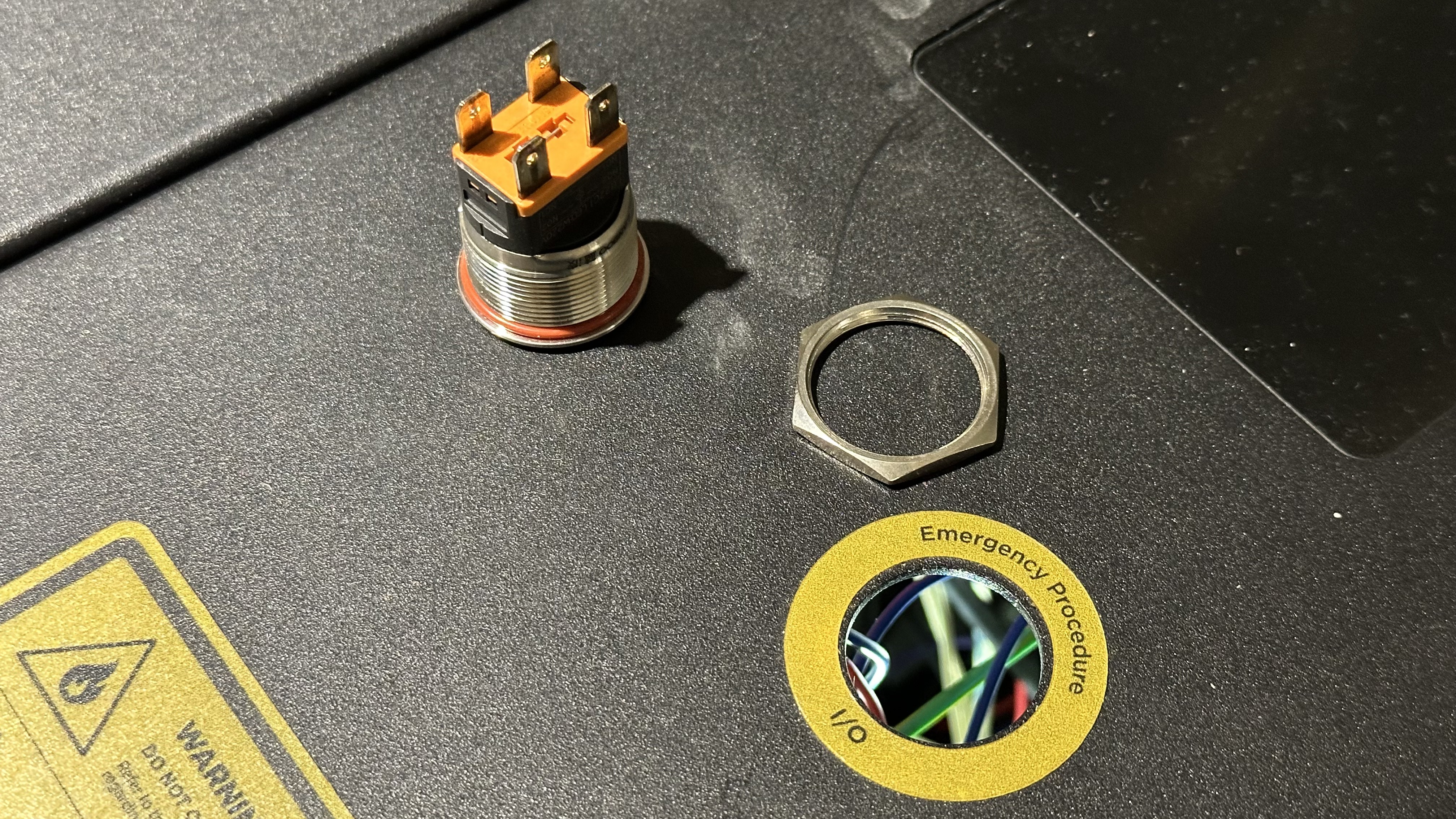

スイッチを固定しているナットを緩めて、丸型スイッチを取り外してください。
手順5
新しい丸型スイッチを取り付け、ナットで固定してください。
手順6
スイッチの端子に配線を接続してください。
同じ色の配線が同じ側（左右のみ）に接続されていることを確認してください。
正しい接続例 |
誤った接続例 |

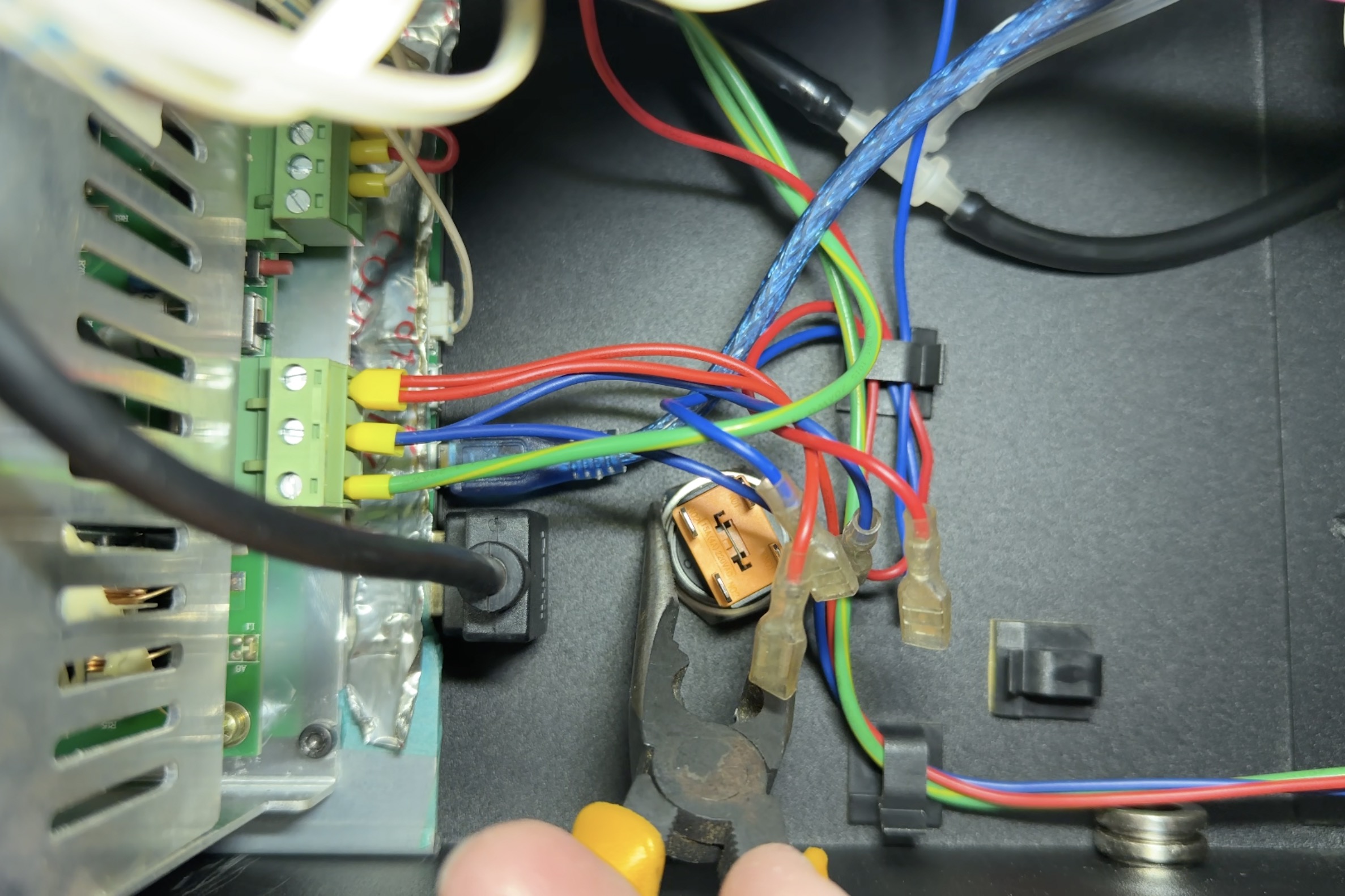

接続後、色の位置が正しいことを確認し、ペンチを使用してワイヤーをしっかりと固定してください。
|
警告： |
ステップ7
サイドカバーを閉じ、ネジを締めてください。
