깊이 모드

레이저 절단에서 PWM/깊이 모드 이해하기

1. 다이오드 레이저 헤드

다이오드 레이저 헤드 사용 시, 소프트웨어는 레이저 포인트의 밀도를 변경하는 대신 다양한 출력 수준을 통해 깊이와 명암을 표현합니다. 이 방식은 다음과 같은 이점을 제공합니다:

• 소형 영역에서의 더 정밀한 제어
• 세부 효과의 향상된 표현
• 단일 포인트에서 다양한 출력 수준을 통한 깊이 생성

이는 디지털 이미지에서 픽셀을 추가하는 대신 단일 픽셀의 밝기를 조절하는 것과 유사합니다.

2. CO2 레이저 헤드

CO2 레이저 헤드의 경우, 깊이 모드는 약간 다르게 작동합니다:

• 출력을 0%에서 100%로 높일수록 레이저가 재료를 더 깊이 조각합니다
• 이는 조각과 유사한 부조 효과를 생성합니다
• 소프트웨어는 다양한 출력 수준을 서로 다른 색상으로 표시합니다

그러나 다양한 깊이를 얻을 수 있지만, 색상의 세부 수준(또는 "정교함")은 크게 변하지 않습니다. 소프트웨어는 여전히 이미지를 색상 영역과 비색상 영역으로 구분합니다.

주요 차이점

• 다이오드 레이저: 각 포인트의 출력을 조정하여 깊이와 세부 사항 생성
• CO2 레이저: 출력을 사용하여 조각 깊이를 제어하고 부조 효과 생성

다음은 깊이 모드 적용 예시입니다.

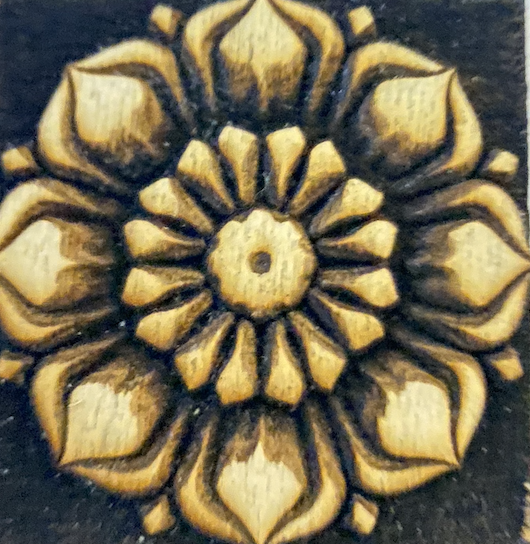

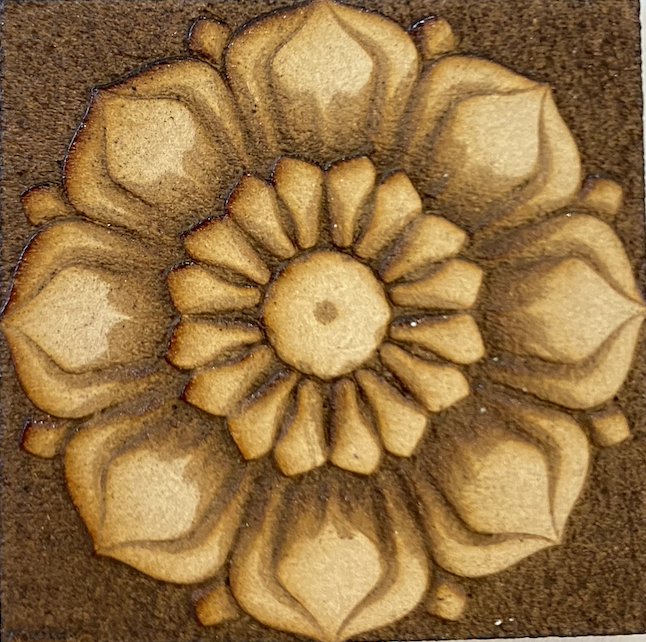

깊이 모드 미적용	깊이 모드 적용

깊이 모드 사용 방법

1. 적용 가능한 이미지를 준비하세요.

부조 효과가 있는 레이저 조각 작품을 만들려면 반드시 그레이스케일 그라데이션 이미지 를 사용해야 합니다. 깊이 모드는 다양한 회색 음영을 사용하여 디자인의 깊이와 레이어를 표현하기 때문입니다. 이미지가 부드러운 전환과 세밀한 디테일을 위한 고해상도를 가지고 있는지 확인하세요.

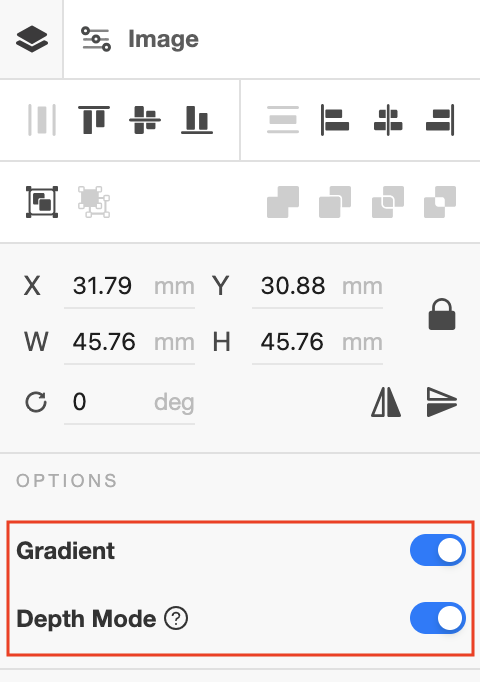

2. 객체 패널에서 "깊이 모드"를 선택하세요.

이미지를 가져온 후, 사용하려는 이미지를 선택하고 객체 패널에서 "그라디언트"와 "깊이 모드"를 선택하세요.

3. 재료에 맞게 매개변수를 조정하세요.

적절한 매개변수 설정은 아트워크와 원하는 효과에 따라 다릅니다. 프리셋으로 시작하되 속도와 패스 수를 높여 실행한 후, 매개변수를 더 미세 조정하는 것이 좋습니다. 최상의 결과를 얻으려면 이미지 디테일, 음영 및 원하는 결과에 따라 조정하세요.

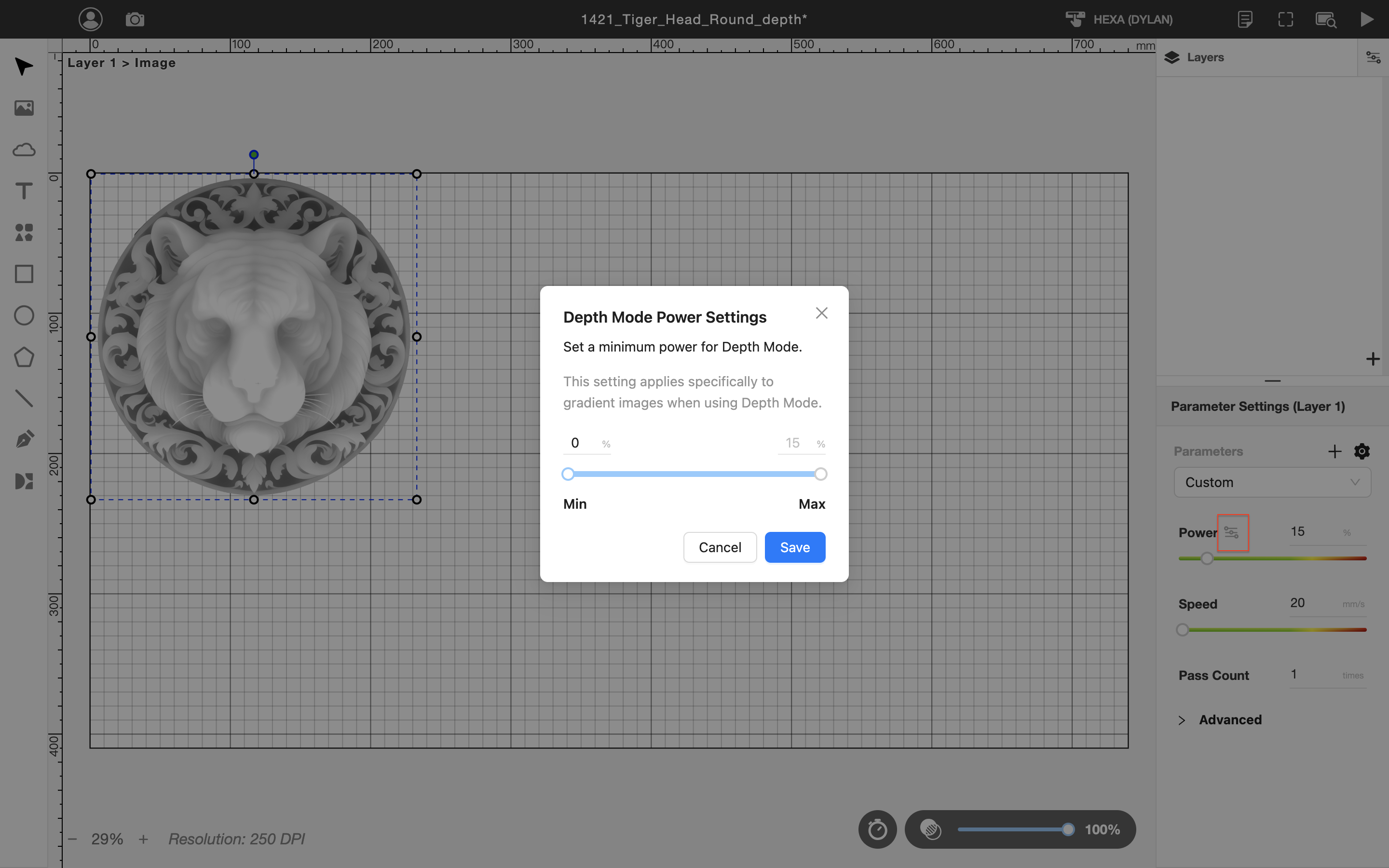

4. 필요한 경우 깊이 모드 최소 출력을 조정하세요.

다양한 기기의 레이저 출력 차이를 수용하기 위해 깊이 모드에 대한 고급 출력 설정을 도입했습니다. 이미지의 특정 디테일이 누락된 경우, 최소 출력을 조정하면 레이저가 밝은 영역에서 더 효과적으로 작동할 수 있습니다.

참고: 이 최소 출력 설정은 깊이 모드가 활성화된 경우에만 표시되며, 해당 레이어 내의 그라디언트 이미지에만 적용됩니다.

최대 출력은 레이어 설정에 의해 결정됩니다. 최대 출력이 최소 출력보다 낮게 설정되면 최소값이 자동으로 0으로 재설정됩니다.
