소개

FLUX Ador를 안전하게 운용하려면 교육을 받은 레이저 안전 관리자(LSO)가 필요합니다. FLUX는 레이저 전문가와 협력하여 LSO 책임을 준수하고 FLUX Ador를 안전하게 운용할 수 있도록 FLUX Ador LSO 교육 자료를 개발했습니다.

첫 번째 문서인 FLUX Ador LSO 교육은 다음 세 부분으로 구성되어 있습니다:

첫 번째 섹션인 "FLUX Ador 안전 운용"은 안전한 운용을 위한 절차를 설명합니다.
두 번째 섹션인 "레이저 안전 관리자의 책임"은 FLUX Ador의 레이저 안전 관리자로서의 역할을 설명합니다.
세 번째 섹션인 "레이저 및 레이저 안전에 관하여"는 레이저와 레이저 안전에 대한 일반적인 정보와 레이저 관련 규정에 대해 설명합니다.

두 번째 문서인 "FLUX Ador 레이저 안전 프로그램"은 FLUX Ador의 LSO로서 채택할 수 있는 레이저 안전 프로그램 문서입니다.

세 번째 문서인 "FLUX Ador 레이저 표준 작업 절차"는 FLUX Ador 레이저 안전 프로그램의 일부로 채택할 수 있는 SOP 문서입니다.

네 번째 문서인 "경고 표지"는 등급 1 조건에서 FLUX Ador를 운용하지 않기로 결정한 경우 SOP에 명시된 준수 조치로 사용할 수 있는 표지입니다.

FLUX Ador 안전 운용:

등급 1 조건

FLUX Ador는 4등급 레이저입니다. 그러나 특정 안전 예방 조치를 통해 레이저 주변에 "등급 1 조건"을 조성할 수 있습니다. 등급 1 조건이란 정상 작동 중 유해한 수준의 방사선을 생성할 수 없는 조건을 의미합니다.

즉, 아래에 설명된 대로 비관통 조립에서 Ador 확장 베이스를 사용하기로 선택한 경우, 보안경, 표지판 및 경고등과 같은 추가 보호 장치가 필요하지 않습니다.

그러나 등급 1 조건에서도 FLUX Ador를 사용하는 모든 사람은 사용 설명서와 FLUX 앱의 모든 지침을 숙지하고 준수해야 합니다.

Ador 확장 베이스 비관통 조립

Ador 확장 베이스 비관통 조립은 FLUX Ador에 사용할 수 있습니다.

비관통 조립에서는 베이스의 전면 및 후면 프레임이 설치되어 관통 개구부에 대한 빔 차단 역할을 합니다.

FLUX Ador의 관통 기능을 사용하지 않을 때는 아래 사진과 같이 전면 및 후면 개구부를 닫기 위해 이를 단단히 나사로 고정할 수 있습니다.

Ador 확장 베이스가 비통과형 조립으로 설치되고 사용 설명서와 FLUX 소프트웨어인 Beam Studio의 모든 지침을 준수하면 등급 1 조건이 충족되며, 설명서 및 Beam Studio 준수 외에 추가적인 레이저 안전 예방 조치는 필요하지 않습니다.

통과형 조립	비통과형 조립

등급 1 조건 외 작동

FLUX Ador를 등급 1 조건에서 작동하지 않는 경우, 안전한 작동을 보장할 책임은 사용자에게 있습니다. 제공된 SOP는 4등급 조건에서의 안전한 작동을 허용하지 않으므로, LSO는 이를 위한 별도의 SOP를 작성해야 합니다. 궁극적으로 LSO는 이에 대한 정의, 설명, 시행을 SOP를 통해 책임지며, 레이저 작업자는 이를 준수하고 안전한 작동을 보장할 책임이 있습니다. 4등급 SOP의 주요 요소는 다음과 같습니다:

적절한 보안경
FLUX Ador는 보안경을 제공하지 않지만, FLUX에서 별도로 관련 보안경을 구매할 수 있습니다. 자세한 내용은 contact support@flux.com로 문의하거나 FLUX Web Shop을 방문하거나 FLUX Help Center.

안전 표지판
레이저 위험을 알리기 위해 입구에 적절한 레이저 안전 표지판을 설치합니다. FLUX에서 제공한 샘플 표지판은 아래와 같습니다.

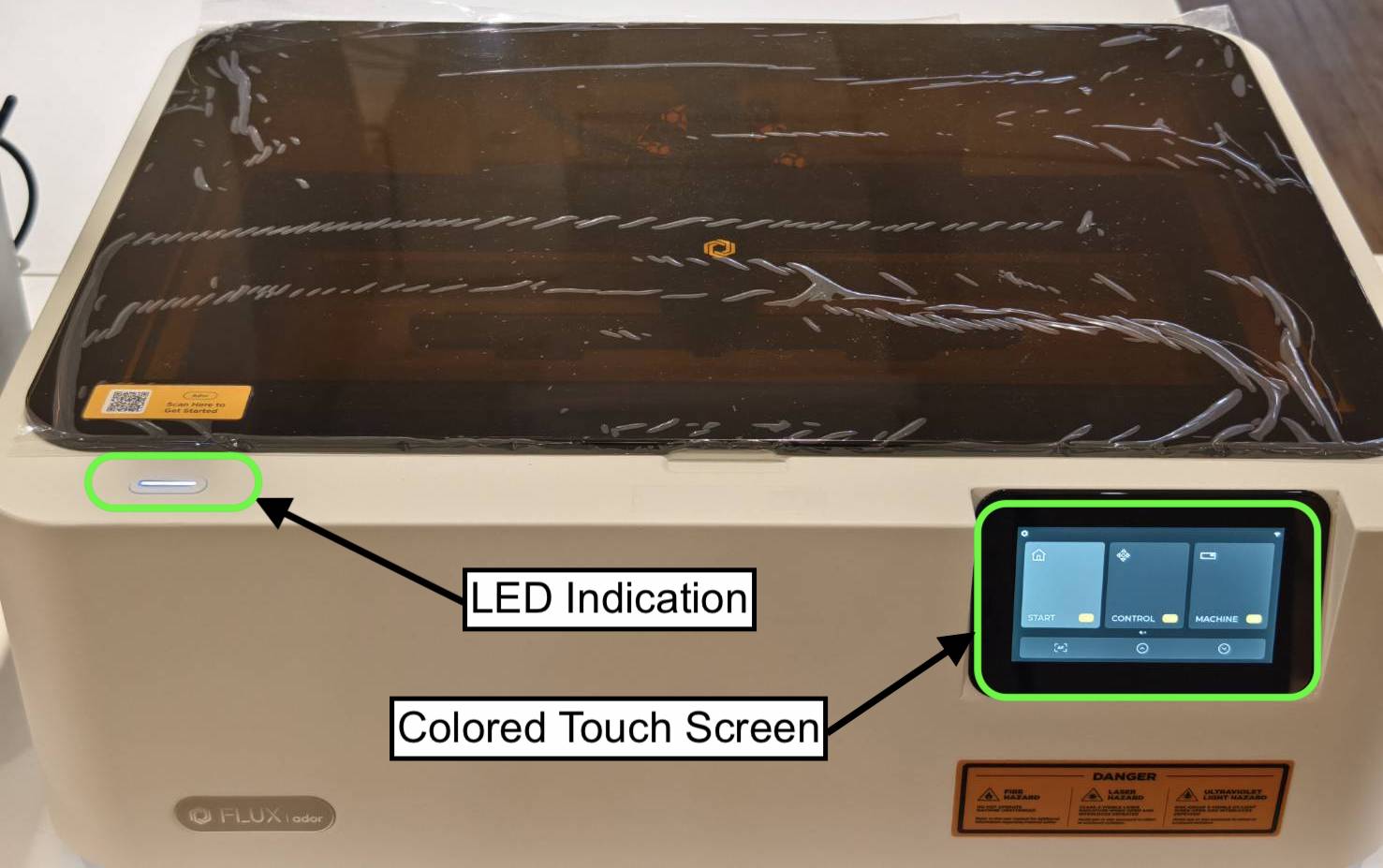

조명 및 시각적 표시기

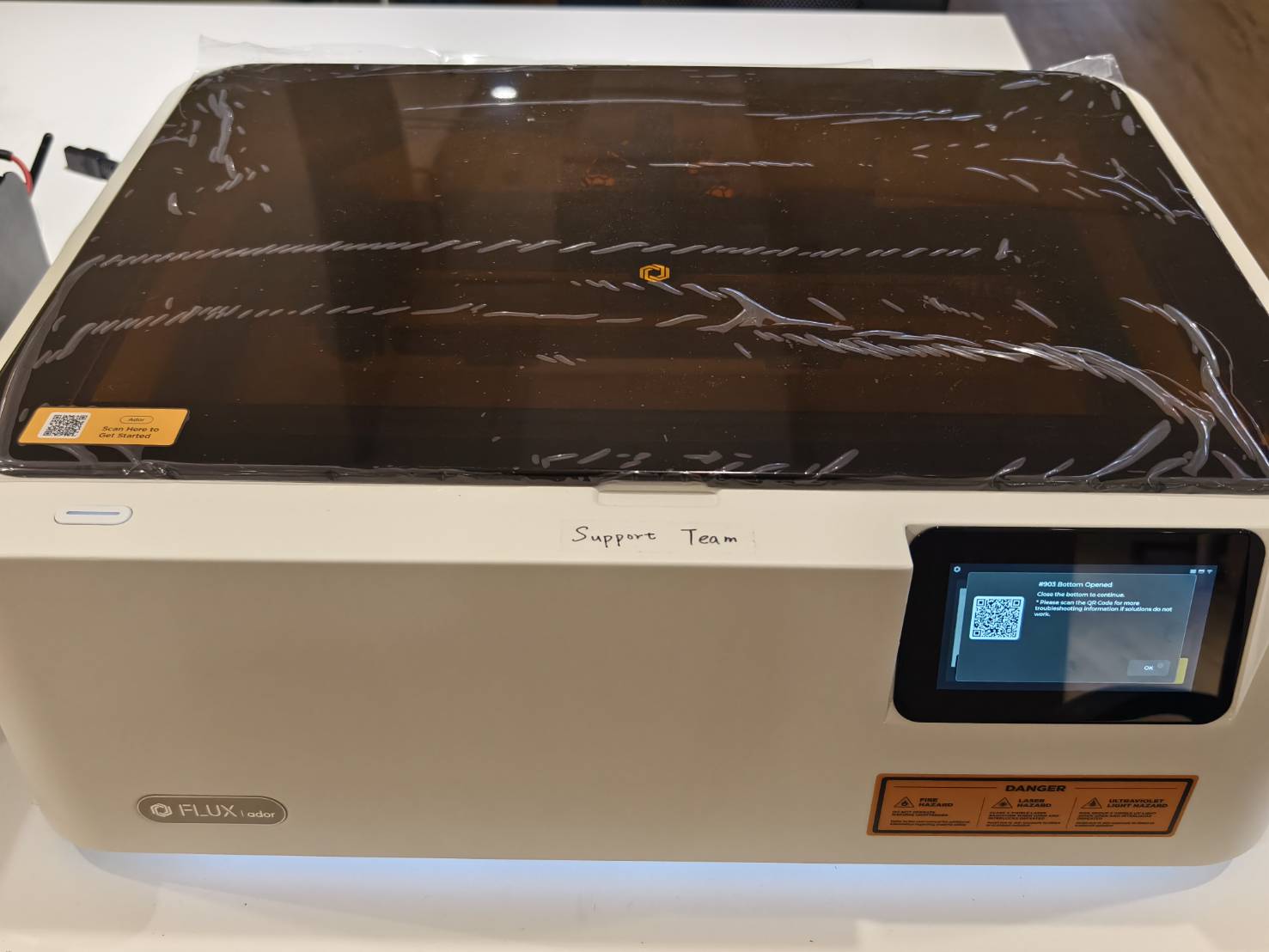

기기 전면에 내장된 LED 조명은 기기가 켜질 때 점등되며, 내장된 컬러 터치 스크린은 기기의 상태를 표시합니다. 이를 통해 레이저의 사용 중, 오류 발생, 또는 전원 꺼짐 상태를 확인할 수 있습니다.

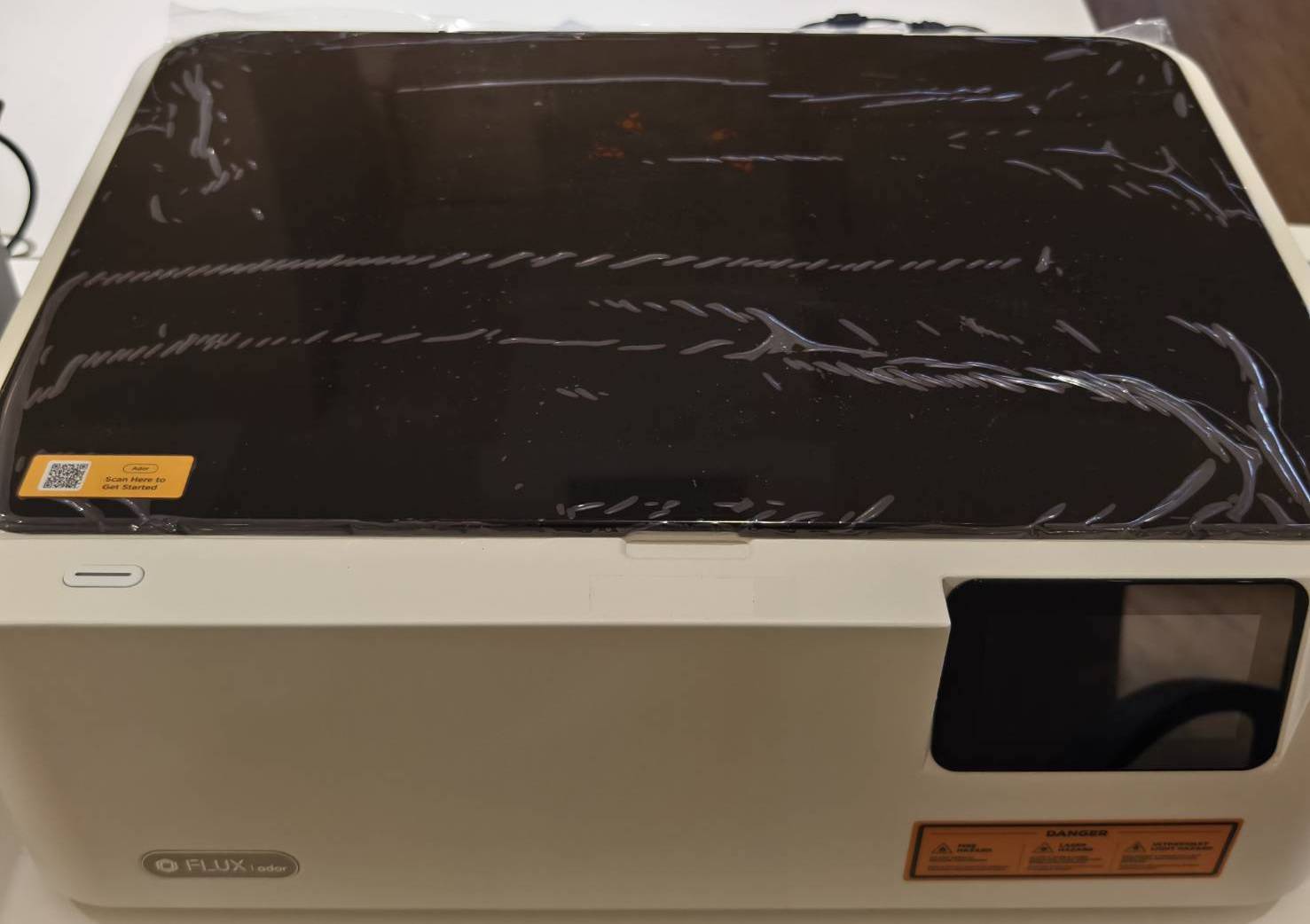

기기 사용 중	기기 전원 꺼짐

레이저 인터록

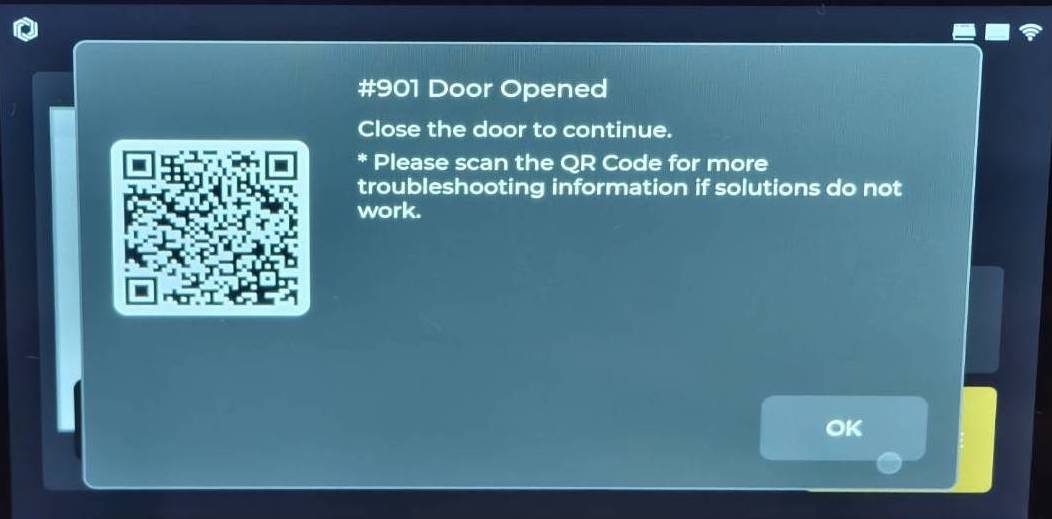

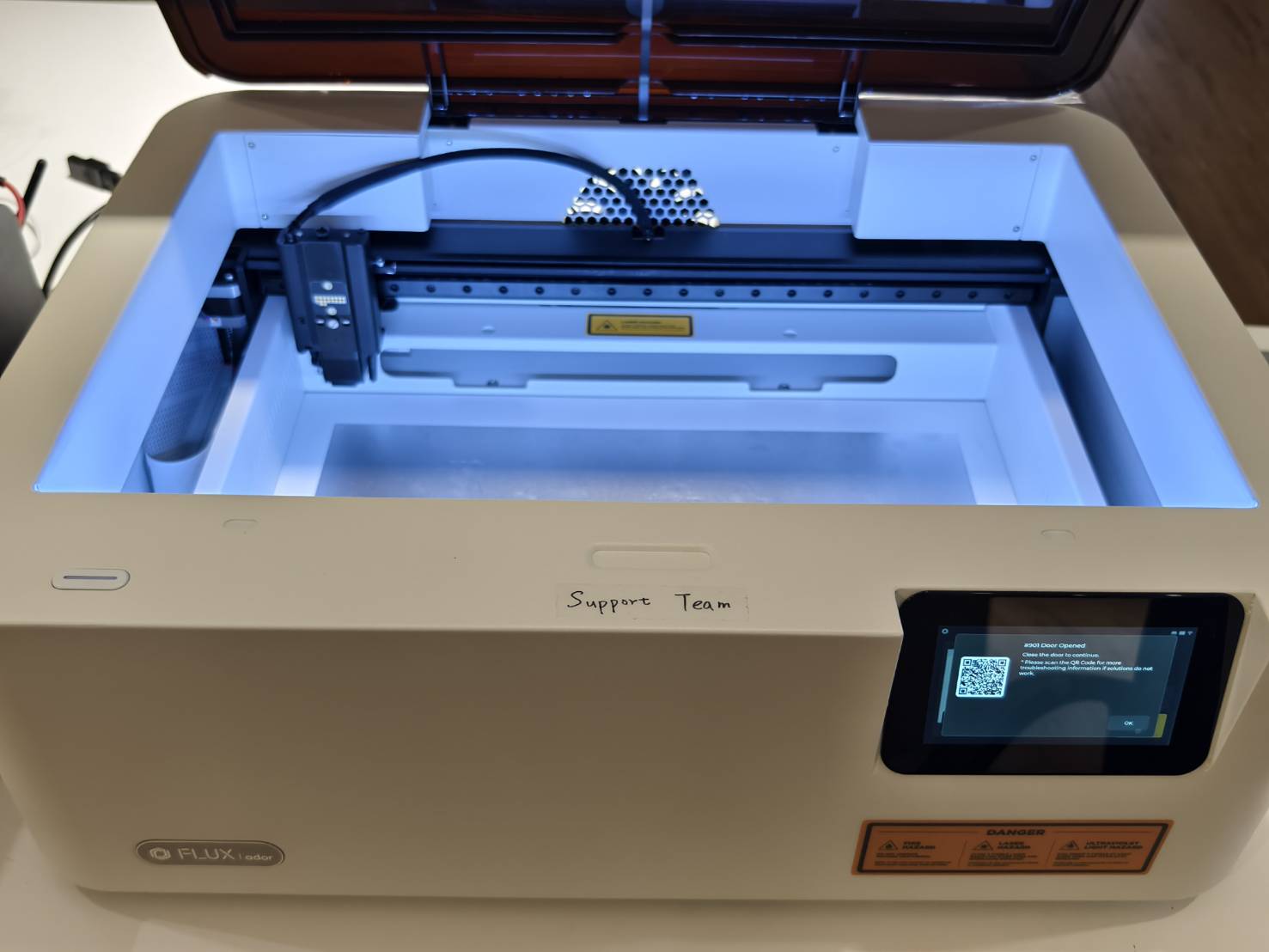

- 내장된 물리적 도어 센서는 도어의 개폐 상태를 감지합니다. 기기는 도어가 완전히 닫혀 있을 때만 작동하며, 도어가 열려 있을 때는 레이저를 출력하지 않습니다. 레이저 작업 중 도어가 열리면 기기는 즉시 작동을 중지하고, 화면에 오류 메시지가 표시되어 사용자에게 도어를 닫고 계속하라는 안내가 나타납니다.

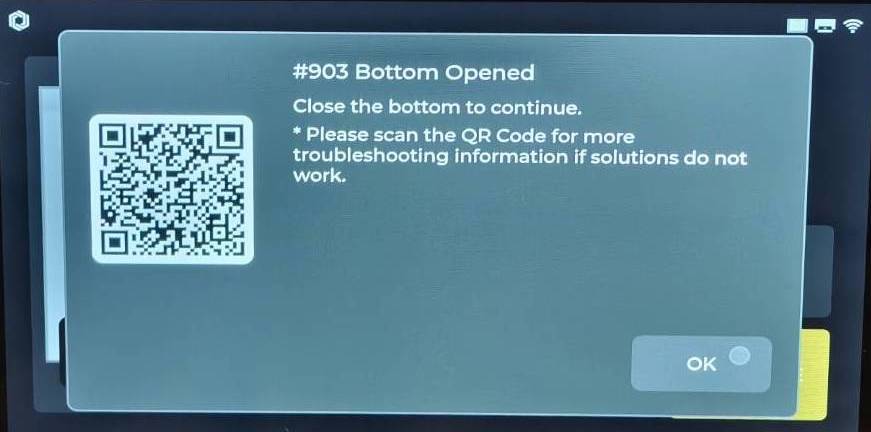

- 기기 하단에 내장된 또 다른 센서는 확장 베이스 또는 기기의 원래 바닥판이 올바르게 설치되었는지 감지합니다. 둘 중 하나가 올바르게 설치되지 않으면 기기가 작동하지 않습니다.

도어 열림	하단 열림

레이저 안전 책임자(LSO)의 책임:

LSO와 레이저 안전 프로그램

ANSI Z136.1은 FLUX Ador와 같은 4등급 레이저의 위험을 최소화하기 위한 안전 프로그램 지침을 제공합니다. 주요 안전 책임은 레이저 안전 책임자(LSO)로 지정된 사람에게 있습니다. 이 문서는 하나 이상의 FLUX Ador 장치에 대한 LSO 역할을 수행하는 데 도움을 주기 위해 작성되었습니다. 다른 레이저에 대한 LSO 역할을 수행하기 위한 충분한 정보는 제공하지 않습니다.

LSO는 레이저의 분류를 확인합니다. LSO는 레이저의 세부 사항을 고려하여 위험 수준을 결정하고, 추가 인터록, 교육 및 보안경과 같은 제어 조치를 결정하는 표준 작업 절차(SOP)를 수립합니다.

LSO는 다른 레이저 사용자를 지원하고 교육하며, 안전 규정 준수를 보장하고, 잠재적 위험을 분석하며, 안전 장비를 제공하고, 미국의 CDRH, OSHA 및 주 규정을 포함한 모든 규정 준수를 확인하며, 레이저가 안전하게 사용되는지 확인하기 위해 레이저 사용을 감사할 책임이 있습니다.

이러한 책임 외에도 LSO는 표지판, 라벨, 보호 장비, 시설, 장비 및 수정 사항을 권장하고 승인하며, 기록을 유지하고, 레이저 시스템 작동을 승인하며, 사고 발생 시 조사를 수행해야 합니다. LSO는 궁극적으로 레이저를 안전하게 작동할 수 있는지 여부와 방법을 결정할 책임이 있습니다.

표준 작업 절차(SOP)

위험 분석을 바탕으로 LSO는 위험을 최소화하는 데 필요한 제어 조치를 설명하는 표준 작업 절차(SOP)를 작성해야 합니다. FLUX는 FLUX Ador 레이저 안전 프로그램에 사용하거나 적용할 수 있는 샘플 SOP(아래 제공)를 작성했습니다.

레이저 및 레이저 안전에 대하여:

레이저의 특성

레이저는 특별한 종류의 광원입니다. 대부분의 빛은 여러 색상으로 구성되어 있으며, 동시에 여러 방향으로 방출됩니다. 레이저 광선은 세 가지 면에서 다릅니다.

첫째, 레이저 광선은 단색성입니다. 가시적인 파란색 레이저를 출력하는 FLUX Ador 10W/20W 다이오드 레이저 모듈과 같이 때로는 그 색상이 눈에 보입니다. 때로는 FLUX Ador 2W 적외선 모듈과 같이 인간의 눈으로 레이저 출력을 볼 수 없습니다.

기술적인 논의에서 레이저는 "비이온화 전자기 방사선"을 생성한다고 설명됩니다. 이는 햇빛부터 전파까지 모든 것을 포함하는 광범위한 범주를 설명합니다. 색상 대신 "파장"이라는 용어를 사용합니다. 기본 10W/20W 다이오드 레이저 모듈이 장착된 Ador의 저출력 측정 레이저의 파장은 455 나노미터로 파란색입니다. Ador 2W 적외선 모듈의 파장은 1064 나노미터로 육안으로 보이지 않습니다.

레이저 광선과 일반 광선의 두 번째 차이점은 레이저 광선의 방향성입니다. 이는 레이저 광선이 크게 퍼지지 않고 직선으로 빔을 형성하며 이동할 수 있다는 것을 의미합니다.

세 번째 차이점은 레이저 광선의 결맞음성입니다. 이는 각 광파가 서로 동기화되어 있음을 의미합니다.

빛을 퍼지지 않고 직선으로 이동하게 하는 것은 매우 어렵습니다. 파동이 정렬되지 않았거나 색상과 방향이 혼합되어 있으면 빔이 퍼지게 됩니다. 그러나 레이저는 먼 거리에서도 정렬 상태를 유지할 수 있으며, 중요한 점은 한 점으로 초점을 맞출 수 있다는 것입니다.

일반 광선과 비교할 때 레이저의 가장 큰 효과와 위험성은 레이저의 초점 집중 능력에서 비롯됩니다.

레이저의 배경

최초의 레이저는 스트로브 라이트와 루비 결정을 사용했습니다. 스트로브의 빛은 루비 결정에서 증폭되어 694 나노미터에서 비이온화 전자기 방사선을 방출하도록 자극했습니다. "LASER"라는 약어는 이 실험에서 유래했습니다 - 유도 방출에 의한 빛의 증폭(Light Amplification by Stimulated Emission of Radiation).

이러한 최초의 레이저는 작동 부품이 고체 결정이었기 때문에 "고체 레이저"라고 불렸습니다. 고체 레이저 개발 직후에는 네온 사인과 유사한 가스 레이저가 등장했습니다. 전기는 튜브 안의 가스를 발광시키고, 특수 조정된 거울이 빛을 증폭하여 레이저 빔이 방출됩니다. FLUX의 적외선 인쇄 레이저는 가스 레이저입니다. 가스 혼합물을 사용하지만 실제로 빔을 생성하는 가스는 이산화탄소(CO2)입니다.

가장 최근에 발명된 레이저 중 하나는 다이오드 레이저입니다. 다이오드 레이저는 마이크로칩과 LED처럼 제작된 소형 전자 장치입니다. 이들은 전력을 직접 레이저 광선으로 변환합니다. 레이저 포인터에서 이를 본 적이 있을 것입니다. Ador의 기본 10W/20W 레이저 모듈은 다이오드 레이저입니다.

측정

레이저의 효과를 설명하는 데 사용되는 네 가지 측정 단위가 있습니다.

줄(Joule)은 에너지를 측정합니다. 1그램의 물이 1줄의 에너지를 흡수할 때까지 빛을 비추면 물의 온도가 섭씨 약 0.25도 상승합니다.

와트(Watt)는 전력을 측정합니다. 1와트 전구를 1초 동안 켜면 그 시간 동안 1줄의 에너지를 방출합니다.

줄 당 제곱센티미터(J/cm²)는 방사 노출량을 측정합니다. 1와트의 빛을 종이의 1제곱센티미터 면적에 집중시켜 1초 동안 비추면, 1줄의 에너지가 종이 위로 퍼져 물과 마찬가지로 약간 가열됩니다. 하지만 초점 면적을 1/100로 줄이면 종이가 그을리고 갈색으로 변할 수 있습니다.

마지막으로, 와트 당 제곱센티미터(W/cm²)는 조도를 측정합니다. 1와트의 빛을 계속 종이에 비추면 에너지가 계속 누적됩니다. 1제곱센티미터 면적에 초점을 맞추면 서서히 따뜻해지지만, 초점 면적을 1/100로 줄이면 종이에 불이 붙을 수 있습니다.

레이저 빔의 위험성

레이저 빔은 그 에너지가 눈과 피부를 손상시킬 수 있기 때문에 위험할 수 있습니다. FLUX Ador의 주 적외선 레이저가 조직에 닿으면 조직이 가열됩니다. 이는 눈과 피부 모두에 손상을 줄 수 있습니다. 레이저의 출력이 높을수록, 초점이 더 집중될수록, 한 지점에 머무는 시간이 길수록 위험이 증가하므로 안전성을 평가할 때 이러한 모든 요소를 고려합니다.

레이저 빔은 세 가지 방식으로 사람에게 영향을 줄 수 있습니다. 첫째, 레이저가 직접 사람을 향할 수 있습니다. 둘째, '정반사'에서 레이저가 사람을 향해 반사될 수 있습니다. 셋째, '산란 반사'에서 레이저가 거울이 아닌 표면에 부딪혀 모든 방향으로 빛을 산란시킵니다. 산란 반사의 빛은 퍼지기 때문에 직접 또는 정반사된 빛만큼 위험하지는 않지만, 여전히 손상을 일으킬 만큼의 강도를 가질 수 있습니다.

신체의 어느 부위든 레이저 빔에 의해 손상될 수 있지만, 특히 눈은 매우 민감하고 취약합니다. CO2 레이저의 빔과 같은 원적외선은 눈의 각막에 흡수되므로, 다른 많은 레이저와 달리 망막에 위험을 주지 않습니다.

레이저 위험 등급

레이저는 정상 작동 중에 발생할 수 있는 방사선 수준에 따라 분류됩니다.

1등급 레이저는 정상 작동 중에 부상을 유발할 수 없습니다. 1M등급 레이저도 동일하지만, 확대 광학 장치를 사용할 경우 예외입니다. 비관통형 어셈블리가 장착된 FLUX Ador는 1등급 레이저입니다.

2등급 레이저는 0.25초 미만의 노출로는 부상을 유발할 수 없습니다. 2M등급 레이저도 확대 광학 장치를 사용하지 않는 한 동일합니다.

3R등급 레이저는 빔이 눈에 직접 조사될 경우 약간의 위험이 있습니다. 3B등급 레이저는 빔이 눈에 직접 조사되면 위험하지만, 일반적으로 빔이 산란되면 눈에 위험하지 않습니다.

4등급 레이저는 직접 노출과 산란 노출 모두에서 눈과 피부에 위험합니다. 관통형 어셈블리가 장착된 FLUX Ador는 4등급 레이저입니다.

레이저 규정

미국에서 FLUX와 같은 레이저 제조업체는 의료기기방사선보건센터(CDRH)의 규제를 받으며, 연방법인 21 CFR 1040.10 및 1040.11을 준수해야 합니다. 미국을 제외한 많은 국가에서는 레이저 제조업체와 사용자 모두 IEC60825를 준수해야 합니다.

ANSI Z136.1은 레이저를 안전하게 사용하는 방법을 설명하는 자발적 표준입니다. OSHA(개인 주택이 아닌 작업장에 적용되는 미국 연방법)는 ANSI 표준에 설명된 것과 같은 안전 프로그램을 요구합니다.

CDRH는 4등급 레이저 장치에 정의된 일련의 안전 기능을 갖추도록 요구합니다.

FLUX Ador의 케이스는 과도한 레이저 방사선에 대한 접근을 방지하고 보호 하우징 역할을 합니다. 뚜껑이 열리면 안전 연동 장치가 레이저를 비활성화합니다.

FLUX Software Beam Studio 계정의 비밀번호와 터치 스크린에서 선택적으로 설정할 수 있는 비밀번호는 무단 레이저 작동을 방지하는 FLUX Ador의 마스터 키 제어 역할을 합니다.

FLUX Ador의 컬러 터치 스크린은 방출 표시기 역할을 하며, 정확한 기기 상태를 표시하고 레이저 빛의 존재 여부를 나타냅니다.

제어 장치는 레이저 노출 보호 없이도 작동할 수 있도록 배치되어 있으며, 모든 관찰용 광학 장치는 노출을 1등급 수준으로 제한합니다.

또한 미국 및 특정 국제 법률에서 요구하는 기기에 대한 특정 라벨이 부착되어 있습니다.

국가, 주, 심지어 도시에 따라 다른 레이저 규정이 있을 수 있으며, 규정은 변경될 수 있습니다. 이 정보는 ANSI Z136.1에 설명된 대로 안전 프로그램을 만드는 데 도움을 주기 위해 제공되지만, 법적 준수에 대해 조언할 수는 없습니다.

비빔 위험

FLUX Ador는 추가적인 위험에 노출될 수 있습니다. 위험을 최소화하려면 항상 사용 설명서에 따라 FLUX Ador를 작동하고 Beam Studio의 모든 지침을 준수하십시오.

전기

FLUX Ador는 100V-240V to DC24V 전원 어댑터를 사용합니다. 안전 기능이나 센서를 무시하거나, 케이스가 손상된 레이저를 작동하거나, 무단 서비스를 받거나, 매뉴얼을 위반하는 기타 사용은 위험하거나 치명적인 전압에 노출될 수 있습니다.

레이저 발생 공기 오염물질

레이저를 사용하여 재료를 가공할 때 다양한 위험한 공기 오염물질이 발생할 수 있습니다. 이러한 오염물질을 제거하기 위해 공기를 필터링해야 합니다. FLUX Ador 사용 설명서에 따라 모든 배기가 적절히 처리되거나 안전하게 분산될 수 있는 실외로 배출되는지 확인하십시오.

비전리 방사선 처리

레이저로 금속을 가공할 때 자외선이 방출될 수 있습니다. FLUX Ador에서 편안하게 볼 수 없을 정도로 밝은 빛이 발생하면 시선을 돌리십시오.

부수적 비전리 방사선

레이저 빔을 생성하는 물질은 유해한 수준의 자외선 및/또는 적외선을 방출할 수 있습니다. FLUX Ador는 케이스 외부나 도어 뚜껑을 통해 볼 때 유해한 수준의 방사선이 존재하지 않도록 테스트되었습니다.

FLUX Ador 레이저 안전 프로그램

적용 범위

이 프로그램은 다음에 적용됩니다: FLUX Ador 레이저 운영자: FLUX Ador 소유자. 이 프로그램은 ANSI Z136.1-2014, American National Standard for Safe Use of Lasers의 지침을 기반으로 합니다. 이 프로그램을 올바르게 구현하면 레이저 노출이 항상 최대 허용 노출(MPE) 한계 미만으로 유지됩니다.

레이저 안전 관리자

레이저 안전 관리자(LSO)로 지정된 개인은 이 프로그램의 준수를 보장할 책임과 권한을 갖습니다. LSO는 다음 업무를 수행해야 합니다:

FLUX Ador 레이저에 대한 위험성 평가 제공
FLUX Ador 레이저에 대한 제어 조치 지정 및 구현 보장
절차, 표준 작업 지침서(SOP), 보호 장비, 표지판 및 라벨 승인
모든 레이저 작업자가 적절한 안전 교육을 받도록 보장
프로그램 모니터링 및 준수 보장
프로그램 기록 유지

LSO는 FLUX Ador 레이저 제어 조치를 결정하는 최종 권한을 가지며, LSO의 판단에 따라 적절한 경우 대체 제어를 승인할 수 있습니다. FLUX Ador 레이저는 LSO의 승인 하에서만 작동할 수 있습니다. LSO는 언제든지 레이저 작동을 중단할 수 있는 권한을 가집니다.

레이저 등급

등급 1 1등급 레이저 시스템은 정상 작동 중 유해한 방사선 수준을 생성할 수 없으며 모든 제어 조치에서 제외됩니다. 1등급 레이저 시스템에는 더 높은 등급의 레이저가 포함될 수 있으며, 인터록이 해제된 상태에서 작동 시 레이저 위험을 초래할 수 있습니다. 승인된 인원만이 인터록이 해제된 상태에서 1등급 레이저 시스템을 작동할 수 있습니다. 3B등급 또는 4등급 레이저가 내장된 1등급 레이저 시스템 작동자는 레이저 안전 브리핑을 받아야 합니다.

등급 1M 1M등급 레이저 시스템은 광학 기기로 빔을 보지 않는 한 정상 작동 중 위험한 노출 조건을 생성할 수 없습니다. 1M등급 레이저 시스템 작동자는 레이저 안전 브리핑을 받아야 합니다.

등급 2 2등급 레이저 시스템은 1밀리와트 이하의 출력 수준에서 가시광선만 방출합니다. 밝은 빛에 대한 정상적인 회피 반응이 적절한 보호 수단입니다. 2등급 레이저의 빔을 응시하는 것은 위험합니다. 2등급 레이저 시스템 작동자는 레이저 안전 브리핑을 받아야 합니다.

등급 2M 2M등급 레이저 시스템은 가시광선만 방출합니다. 밝은 빛에 대한 정상적인 회피 반응이 맨눈으로 볼 때 적절한 보호 수단입니다. 그러나 광학 기기로 빔을 보는 것은 잠재적으로 위험할 수 있습니다. 2M등급 레이저 시스템 작동자는 레이저 안전 브리핑을 받아야 합니다.

등급 3R 3R등급 레이저 시스템은 일부 보기 조건에서 잠재적으로 위험할 수 있지만, 실제 부상 가능성은 낮으며 안전 사용을 위한 제어 조치는 간단합니다. 대부분의 레이저 포인터가 이 등급에 속합니다. 3R등급 레이저 시스템 작동자는 레이저 안전 브리핑을 받아야 합니다. (이전에 3a등급으로 분류된 대부분의 레이저가 이 범주에 속합니다.)

등급 3B 3B등급 레이저 시스템은 순간적인 노출에도 빔 내 시야 및 정반사에 대해 눈에 위험합니다. 그러나 확산 반사는 일반적으로 위험하지 않습니다. 3B등급 레이저 시스템은 승인된 작동자에 의해 레이저 제어 구역에서만 작동해야 합니다. 3B등급 레이저 시스템 작동자는 승인된 레이저 안전 교육을 받아야 합니다.

4등급 4등급 레이저 시스템은 빔 내 노출, 정반사 및 확산 반사에 대해 눈과 피부에 위험합니다. 또한 화재 위험이 있으며 레이저로 인한 공기 오염 물질을 생성할 수 있습니다. 4등급 레이저 시스템은 승인된 작동자에 의해 레이저 제어 구역에서만 작동해야 합니다. 4등급 레이저 시스템 작동자는 승인된 레이저 안전 교육을 받아야 합니다. 4등급 레이저 작동을 위해서는 서면 표준 작동 절차(SOP)가 필요합니다. FLUX Ador 레이저는 연방 규정 제21편에 따라 FDA에서 4등급 레이저 시스템으로 인증되었습니다.

교육 요구사항

1등급 조건에서 작동 시, 모든 사용자는 안전 매뉴얼과 FLUX 소프트웨어인 Beam Studio를 읽고 준수해야 합니다. 4등급 조건에서 작동 시에는 추가적인 레이저 안전 교육이 필요하며 LSO가 준비하고 관리해야 합니다.

주변인, 어린이, 또는 훈련받지 않은 개인이 있을 수 있는 공공 환경에서 FLUX Ador 레이저를 사용하는 경우, 피드스루 빔 차단장치를 안전하게 설치해야 합니다.

제어 조치

LSO는 FLUX Ador 레이저 제어 구역에 대한 요구사항을 결정해야 합니다. LSO가 FLUX Ador 레이저 제어 구역에 대해 고려하는 최소 기준은 다음과 같습니다:

출입구 통제를 통해 필요한 경우 승인된 인원 또는 허가된 관람객만 FLUX Ador 레이저 제어 구역에 출입할 수 있도록 합니다. (관리적 통제도 허용됩니다.)
FLUX Ador 레이저용 SOP에 따라 레이저 안전 보안경을 사용할 수 있어야 합니다.
제어 구역 내 레이저 위험을 제한하기 위한 빔 제어(차단벽 및 빔 차단장치).
FLUX Ador 레이저에 대한 문서화된 표준 작업 절차(SOP).
FLUX Ador 레이저 작업자 교육.

보안경 착용 정책

SOP에 명시된 등급 1 조건에서 작동할 때는 FLUX Ador 레이저 작동 시 일반적으로 레이저 안전 보안경이 필요하지 않습니다. LSO는 자체 위험 평가에 따라 보안경 착용을 요구하거나 보안경 없이 레이저 작동을 승인할 수 있으며, 이 책임을 위임할 수도 있습니다.

레이저 작업 직원의 책임

빔이 노출된 상태에서 FLUX Ador 레이저로 작업하는 직원은 다음을 준수해야 합니다:

승인된 경우에만 레이저에 전원을 공급하거나 작업합니다.
레이저 안전 규칙 및 작업 절차를 준수합니다.
잠재적 사고, 부상 또는 안전하지 않은 상태가 의심되는 경우 감독자 또는 LSO에게 즉시 보고합니다.

레이저 안전 감사

레이저 안전 책임자가 정한 주기로 FLUX Ador 레이저의 안전성을 감사합니다:

육안으로 손상 여부를 검사합니다.
최신 사용자 버전의 매뉴얼을 재검토합니다.
레이저의 전원을 켜고 뚜껑을 열어 도어 센서가 작동을 정확히 중단하는지 확인합니다.
레이저 안전 프로그램이 최신 상태이며 규정을 준수하는지 검토합니다.

이 감사 기록을 작성, 출력, 서명, 날짜 기입 후 보관합니다.

기록

LSO는 레이저 안전 프로그램을 문서화하는 기록을 유지해야 합니다. 이 기록에는 다음 사항이 포함되어야 합니다:

FLUX Ador 레이저에 대한 레이저 위험성 분석 보고서
FLUX Ador 레이저 사용 교육을 받고 사용 허가를 받은 작업자 목록
FLUX Ador 레이저의 표준 작업 절차
대체 레이저 제어 조치가 구현된 경우, 해당 조치에 대한 승인
레이저 안전 감사 점검표

FLUX Ador 레이저 표준 작업 절차(SOP)

범위: 본 SOP는 제조업체가 명시한 FLUX Ador 레이저의 일반적인 작동에 적용됩니다.

시스템 개요
2축 다이오드 레이저 재료 가공 시스템. 이 클래스 4 레이저 시스템은 일반적으로 클래스 1 조건에서 작동합니다(ANSI Z136.1, 4.4.2.7.2.1).
1. 파장: 1064nm 또는 445nm(사용 중인 모듈에 따라 다름)
2. 최대 출력: 20W
3. 작동 모드: 연속파
4. 빔 직경: 0.06 ~ 0.11 mm
5. 빔 발산: 4 mrad (M2 =1)
잠재적 위험요소
1. 직접, 반사 또는 산란된 빔으로 인한 눈 손상 위험.
2. 피부 손상 및 화재 위험.
3. 전원 어댑터 내부의 감전 위험.
4. 레이저로 인한 공기 오염물질.
안전 관리 조치
1. LSO는 FLUX 소프트웨어인 Beam Studio에 등록되어 안전 작동 지침을 받은 사용자에게만 레이저에 대한 물리적 접근을 허용합니다.
2. FLUX Ador 레이저의 모든 사용자는 항상 사용 설명서와 FLUX 소프트웨어인 Beam Studio의 모든 지침을 준수해야 합니다.
3. FLUX Ador 레이저는 ANSI Z136.1, 4.4.2.7.2.1(위험 분석 보고서 참조)에 따라 클래스 1 조건에서 작동해야 합니다. 다음 지침에 따라 작동할 때 클래스 1 조건이 충족된 것으로 간주됩니다.
  1. 레이저 시스템은 제조사의 모든 안전 기능이 완전히 작동하는 상태에서 운용해야 합니다.
  2. 관통 기능을 사용하지 않을 때는 Ador 확장 베이스를 비관통 조립품으로 교체해야 합니다.
  3. 관통 기능을 사용할 때는 작업을 시작하기 전에 도어 센서와 바닥 센서를 반드시 확인해야 합니다.
4. 보안경을 착용하지 않은 경우 관통구에 눈을 가까이 하지 마십시오.
5. 모든 가연성 물질, 도구 및 반사 표면을 레이저 빔 경로에서 멀리 두십시오. 빔의 위치를 항상 파악하고 안전 거리를 유지하십시오.
6. 전원 어댑터에 대한 접근이 필요한 작업은 예외 없이 제조업체에서만 수행해야 합니다.
7. 유지보수는 레이저 시스템의 전원을 완전히 차단한 상태에서 수행해야 합니다.
8. 정상 작동 시, 배기 시스템은 유해하거나 자극적이지 않은 수준으로 LGAC를 제거합니다.
필수 교육:
1등급 조건에서 작동 시, 모든 사용자는 안전 매뉴얼과 FLUX 소프트웨어인 Beam Studio를 읽고 준수해야 합니다. 4등급 조건에서 작동 시에는 추가적인 레이저 안전 교육이 필요하며 LSO가 준비하고 관리해야 합니다.
응급 의료 지원이 필요한 경우 다음 번호로 연락하십시오 .
모든 사고는 LSO에 즉시 보고해야 합니다.
인가된 작업자
다음 인원은 이 시스템을 운용할 수 있는 권한이 있습니다:
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________

참고:

레이저 보호 안경에 대한 최악의 경우 광학 밀도(OD) 요구 사항은 3.67입니다. 레이저 제조업체에서 제공하는 안경은 최소 OD 4로 등급이 매겨져 있습니다. OD를 결정하는 데 사용되는 노출 시간은 10초의 우발적 노출에 대한 ANSI 기본 시간입니다.

제조업체의 모든 안전 기능이 완전히 작동하고 레이저가 SOP에 따라 작동하는 경우, 최대 허용 노출(MPE) 이상의 노출 가능성이 있는 유일한 원인은 급송 개구부를 통해 레이저 출력을 산란시킬 수 있는 확산 반사입니다. 이 분석에서는 매우 보수적인 가정이 이루어집니다. 사용된 노출 시간은 의도적인 관찰을 가정하는 600초입니다. 산란 전력은 절대적인 최악의 경우인 45와트로 가정합니다. 시야각은 80도로 가정합니다. 시야각이 클수록 위험 거리가 줄어듭니다. 이 경우 시야각은 85도 이상에 가깝기 때문에 보수적인 가정은 80도입니다. 주어진 가정에 따라 확산 공칭 위험 구역(NHZ)은 약 5센티미터 또는 2인치 미만입니다. 이 NHZ는 무시할 만합니다. SOP에 따라 작동할 때, 레이저 시스템은 ANSI 4.4.2.7.2.1의 클래스 1 조건에서 작동하기 위한 요구 사항을 충족합니다.

경고 표지

면책 조항:

이 교육 문서는 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 표준 - 안전한 레이저 프로그램 구현을 위한 지침, OSHA, 미국 산업안전보건연맹, 미국 레이저 프로토콜: 레이저 규제 기관 및 기기·방사선 보건 센터를 포함하되 이에 국한되지 않는 기존의 검색 가능한 문서와 이 문서 개발 당시 위의 기관에서 발행한 공개적으로 이용 가능한 기타 문서 및 표준을 기반으로 합니다. 이러한 조직에서 발행하고 공개 도메인에서 사용할 수 있는 문서와 표준이 준비되었으며, 공개 도메인에서 일부 레이저 안전 전문가의 과정 및 프레젠테이션도 고려되었습니다. 이 문서에 대한 최종 해석권은 FLUX에 있습니다.
