설명
레이저 출력 실패의 원인은 복잡할 수 있습니다. 레이저 튜브의 성능 저하, 레이저 전원 공급 장치(Laser PSU) 고장, 또는 시스템 오류 등이 원인일 수 있습니다.
아래의 단계를 따라 문제를 해결해 주십시오.
가능한 원인
|
필요 도구
|
1단계
아래 동영상을 확인하여 증상이 사용자의 기기와 유사한지 확인하십시오.
(기기 작동 중 큰 파열음이 나면서 레이저 출력이 없는 경우,
레이저 튜브가 파손되었음을 의미합니다.)
결과를 확인하고 다음 조치를 취하십시오:
|
|
단계 1.1
다음 설명과 유사한 상황인지 확인하십시오.
-
약 10%의 낮은 출력에서 레이저가 출력되지 않습니다.
-
낮은 출력에서 레이저 출력이 너무 강합니다. (각인 결과가 너무 진하거나 절단이 되는 등)
결과를 확인하고 다음 조치를 취하십시오:
|
단계 2
소프트웨어에서 출력 강도와 속도 설정이 올바른지 확인하십시오.
결과를 확인하고 다음 조치를 취하십시오:
|
|
단계 2.1
출력 강도를 두 배로 높이고 작업을 시작한 후 레이저가 출력되는지 확인하십시오.
(예: 원래 출력 강도가 15%였다면 30%로 높이고 작업을 시작하십시오.)
결과를 확인하고 다음 조치를 취하십시오:
|
|
3단계
기기의 전원을 끄십시오.

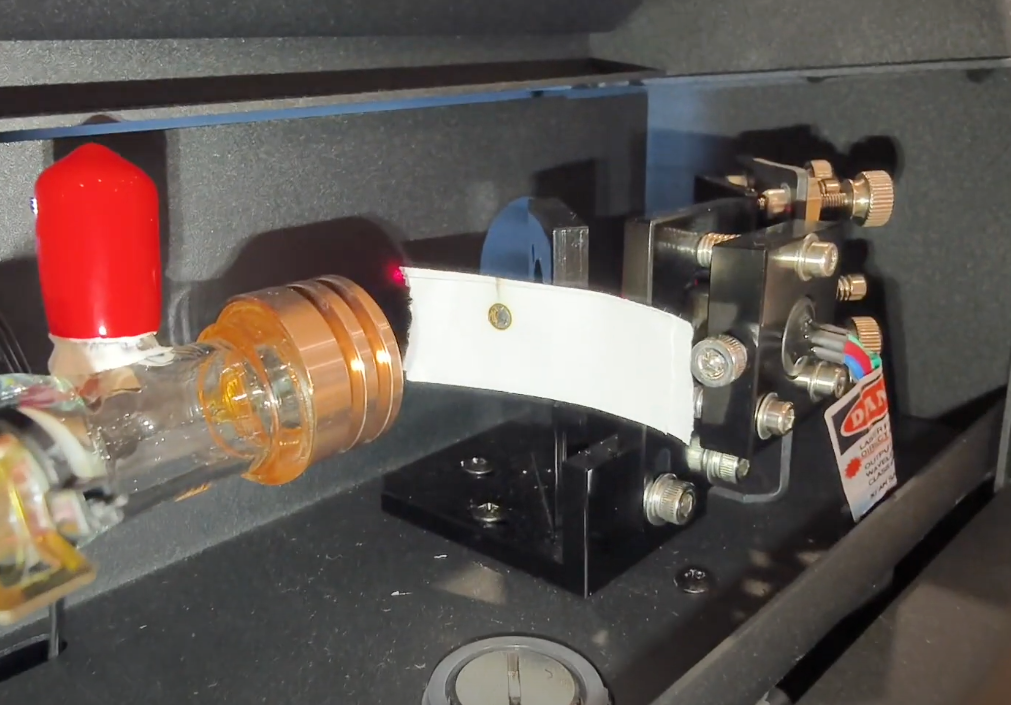

후면 덮개를 열고 첫 번째 거울에 새로운 양면 테이프를 부착하십시오.
테이프를 부착한 후 3.1단계.
- 드라이버를 사용하여 기기 후면의 나사를 풀면 후면 덮개를 열 수 있습니다.
- 레이저 빔과 90도 각도를 이루도록 적색광 방출기에 테이프를 부착하십시오.
- 후면 덮개를 닫으십시오.
3.1단계
5회 펄스를 발생시키고 테이프에 연소 자국이 있는지 확인하세요.
(테이프 결과 판단을 위해 예시 를 참조하세요.)
A. 기기의 전원을 켜세요.
B. 덮개를 닫으세요.
C. 유지보수 모드로 진입하여 원점 복귀 과정이 완료될 때까지 기다리세요.
(도어, 후면 덮개, 하단 아이콘이 닫혀 있는지 확인하세요. 그렇지 않으면 펄스를 발생시킬 수 없습니다.)
D. 펄스 버튼을 찾으세요.
E. 한 번 누르면 한 번 펄스, 두 번 누르면 두 번 펄스가 발생합니다.
F. 테이프를 확인하세요
⚠︎ 항상 도어 덮개가 닫힌 상태에서만 펄스를 발생시키세요.
테이프 결과 예시
정상 예시 - 둥글고 선명함 |
비정상 예시 - |
결과를 확인하고 다음 조치를 취하십시오:
|
|
|
3단계.2
- 그림과 같이 적색광 방출기에 새 테이프를 부착하세요 3단계.
-
테스트 중 레이저 펄스가 발생하지 않도록 안전을 위해 출력 강도를 0%로 설정하세요.
- 도어 센서는 섀시 LED 조명에 내장되어 있습니다. 위치를 확인하려면 아래 동영상을 참조하세요.
(이 영상은 HEXA로 촬영되었지만 구조는 Beambox 2와 동일합니다.)
- 도어 센서에는 두 개의 적색 LED 조명이 있으며 항상 켜져 있습니다.
(이 영상은 HEXA로 촬영되었지만 구조는 Beambox 2와 동일합니다.)
- 콘 스페이서(자석)를 두 LED 조명 가까이에 놓으세요. 자석을 감지하면 조명이 "더 밝아집니다". 두 LED가 동시에 자석을 감지하면 도어 닫힘 신호가 시스템에 전달되고 제어판의 아이콘이 변경됩니다.
(이 영상은 HEXA로 촬영되었지만 구조는 Beambox 2와 동일합니다.)
- 자석을 제자리에 놓았으면 도어를 닫으세요.
- 출력 강도 설정을 다시 100%로 변경하고 도어 닫힘 아이콘을 확인한 다음
그 후 5회 펄스를 발생시키세요. (다음을 참조하세요: 예시 를 참조하세요.)
결과를 확인하고 다음 조치를 취하십시오:
|
|
|
3단계.3
- 그림과 같이 적색광 방출기에 새 테이프를 부착하세요 3단계.
-
테스트 중 레이저 펄스가 발생하지 않도록 안전을 위해 출력 강도를 0%로 설정하세요.
- 후면 커버를 열어 후면 커버 센서를 확인하세요.
- 후면 커버 센서에는 두 개의 적색 LED 조명이 있으며 항상 켜져 있습니다.
- 두 개의 LED 표시등 근처에 외부 자석을 배치하세요. 자석이 감지되면 표시등이 "더 밝아집니다"이 되어야 합니다. 두 LED가 동시에 자석을 감지하면 도어 닫힘 신호가 시스템에 전달되고 패널의 아이콘이 변경됩니다.
- 자석을 배치한 후 후면 커버를 닫으세요.
- 출력 강도 설정을 다시 100%로 변경하고 도어 닫힘 아이콘을 확인한 다음
그 후 5회 펄스를 발생시키세요. (다음을 참조하세요: 예시 를 참조하세요.)
결과를 확인하고 다음 조치를 취하십시오:
|
|
|
Step 4
- 기기의 전원을 끄십시오.

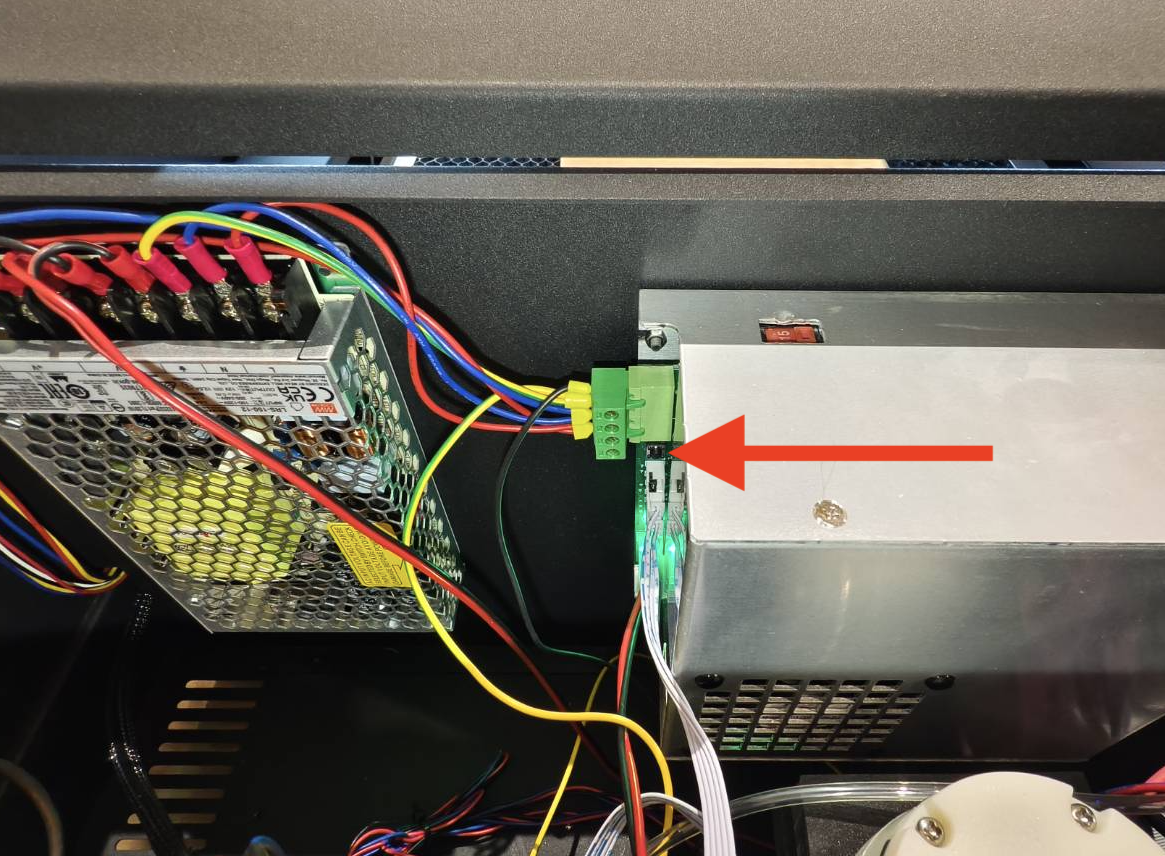

나사를 풀어 측면 커버를 여세요.

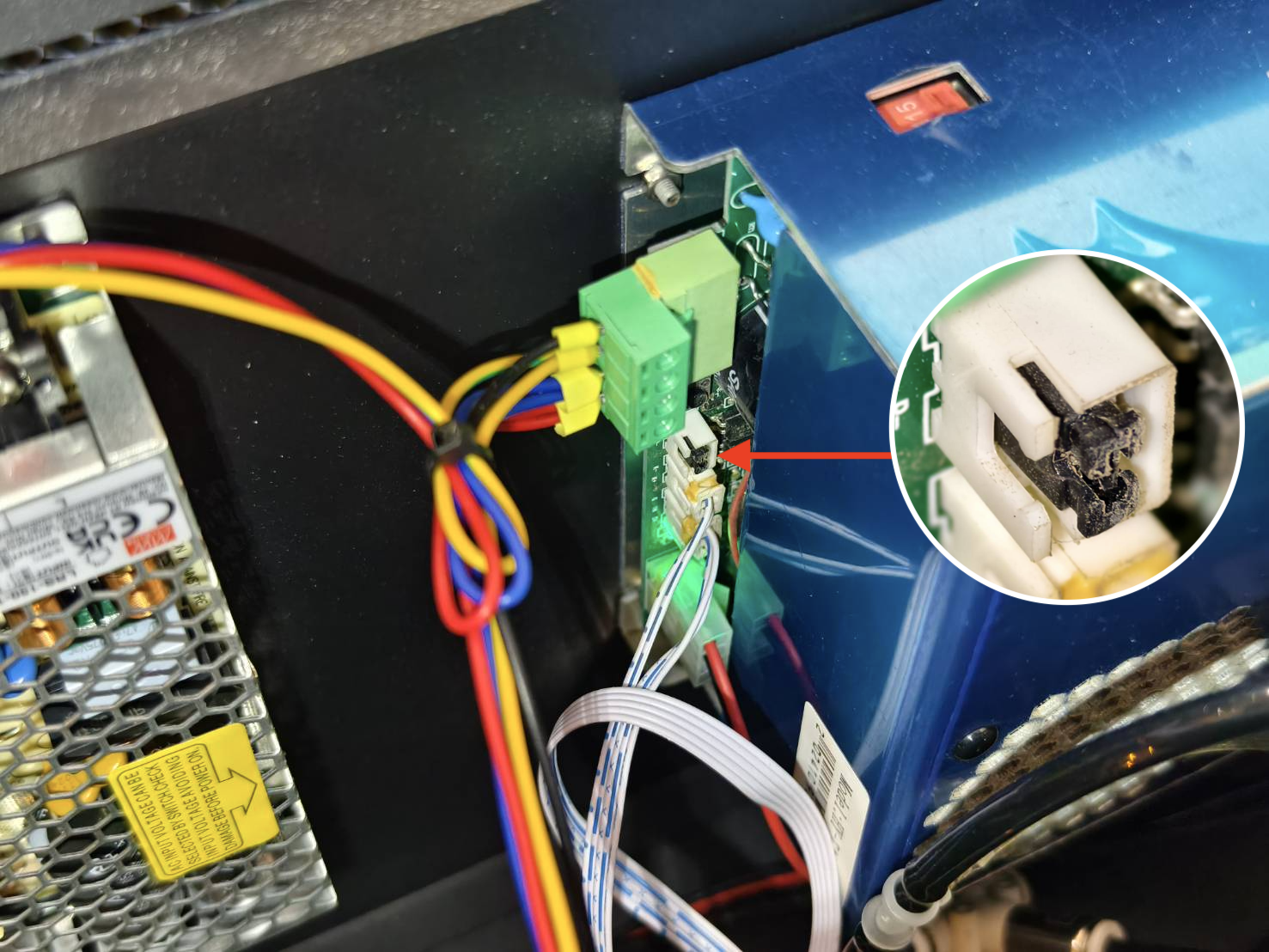

- PSU에 점퍼가 설치되어 있는지 확인하십시오.
결과를 확인하고 다음 조치를 취하십시오:
|
|
Step 4.1
단계 4.2
- 후면 커버를 열고 빨간색 발광부에 테이프를 붙여 빔에 대해 90도 각도가 되도록 하십시오.
- 후면 덮개를 닫으십시오.
다음 작업을 하기 전에 고무 장갑을 착용하세요.

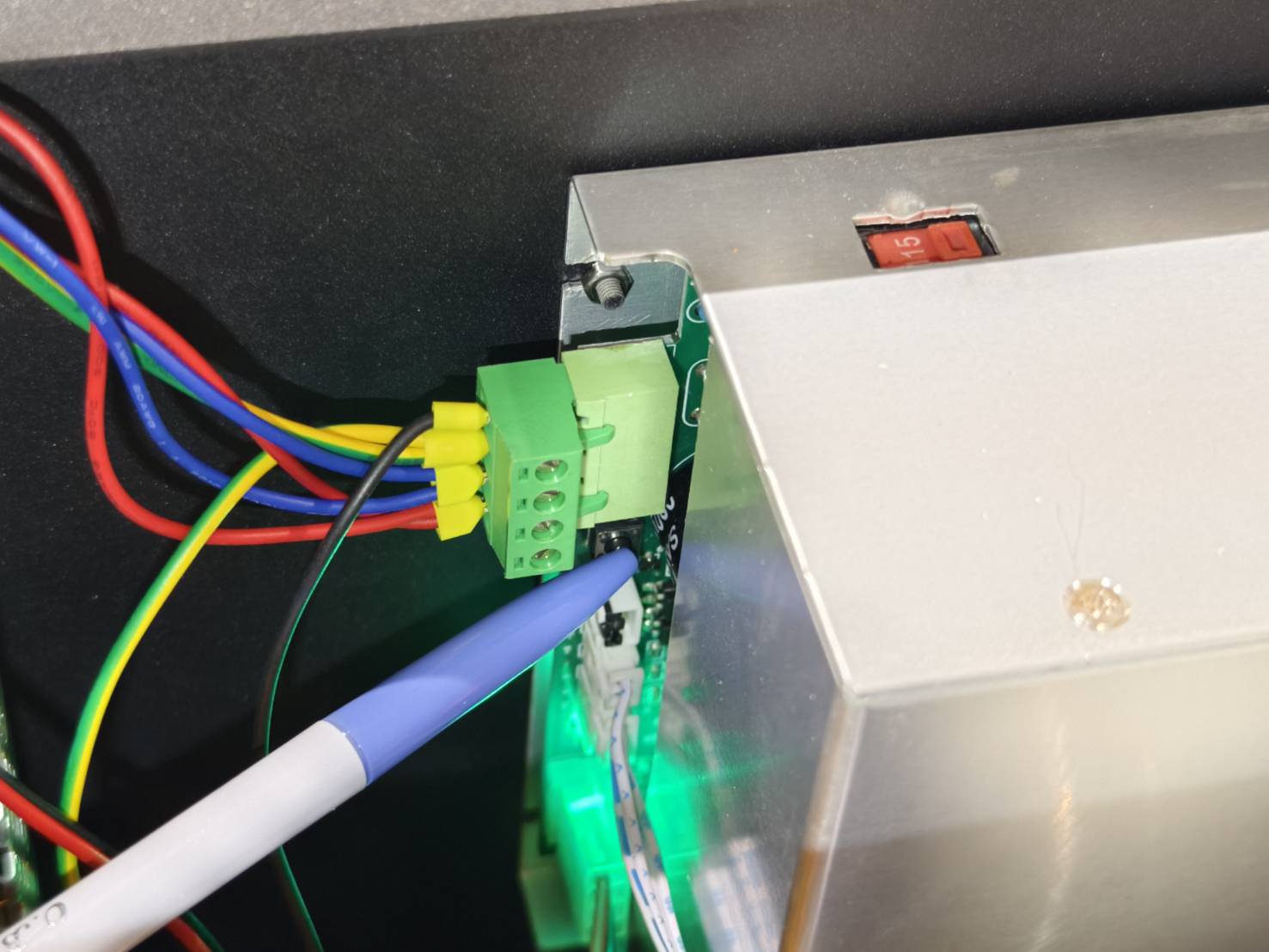

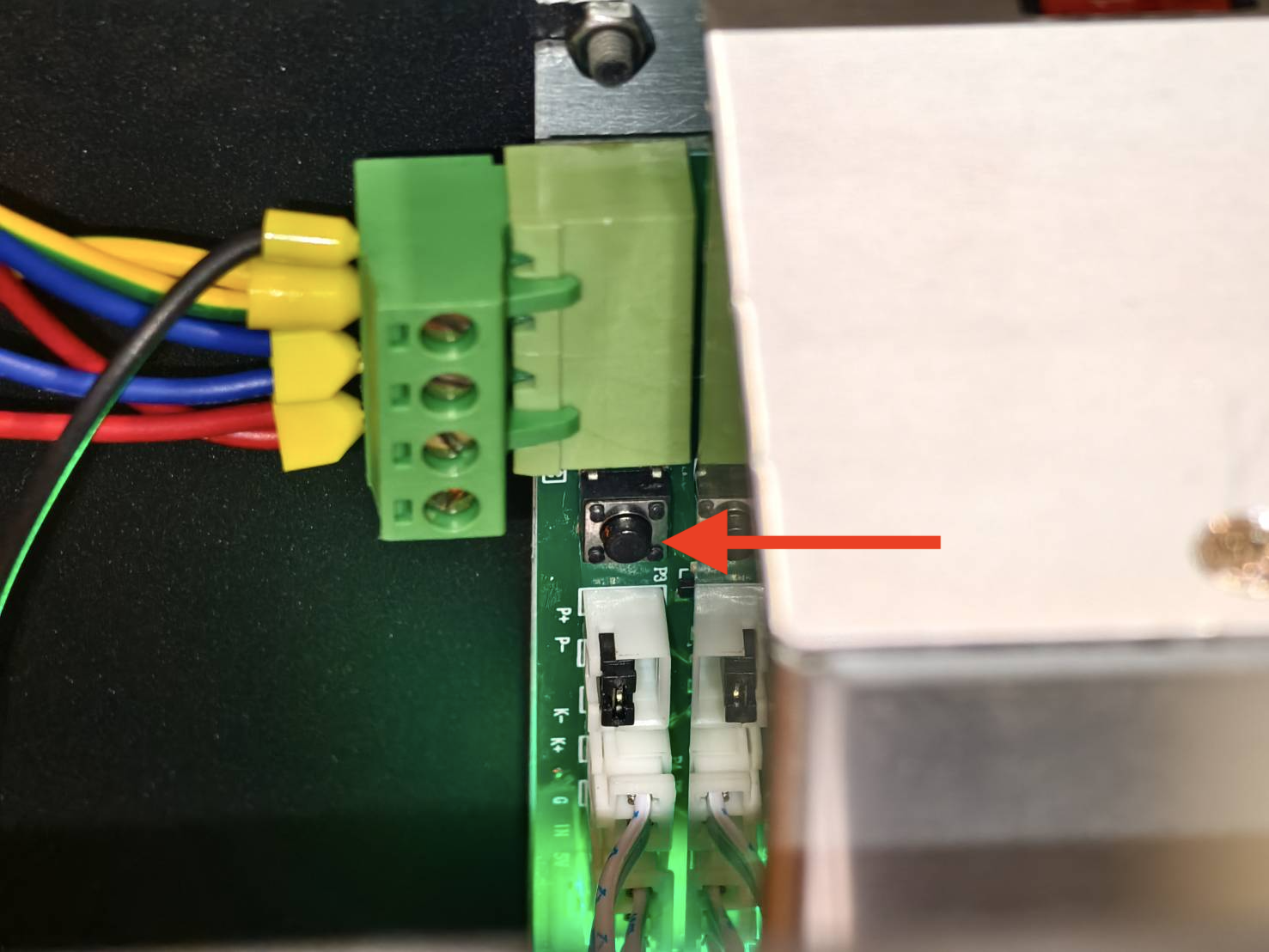

- 기기의 전원을 켜세요. 펜이나 연필로 레이저 강제 버튼을 두 번 누르거나 1-2초 동안 누른 상태에서 테이프에 레이저 출력이 있는지 확인하세요.
(테이프 결과 판단을 위해 예시 를 참조하세요.)
- 첫 번째 미러에서 결과를 확인하십시오.
(테이프 결과 판단을 위해 예시 를 참조하세요.)
결과를 확인하고 다음 조치를 취하십시오:
|
|
|
Step 5

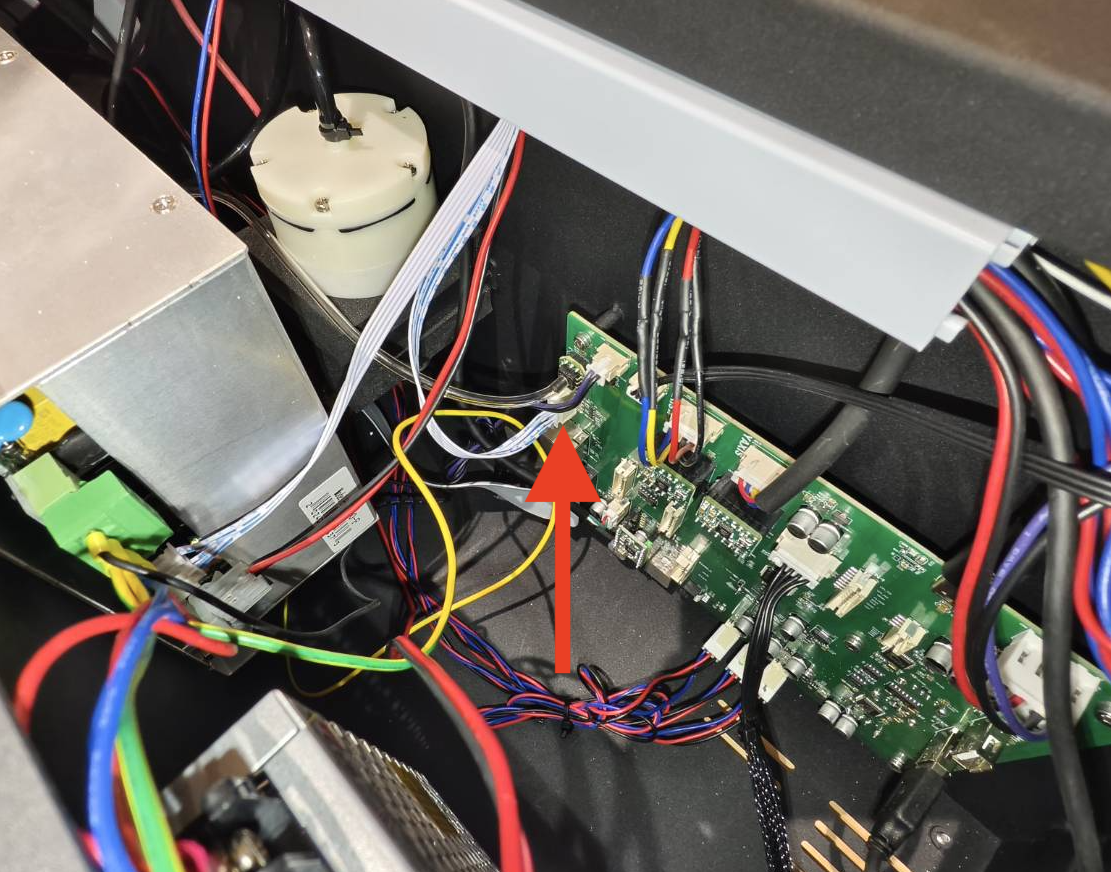

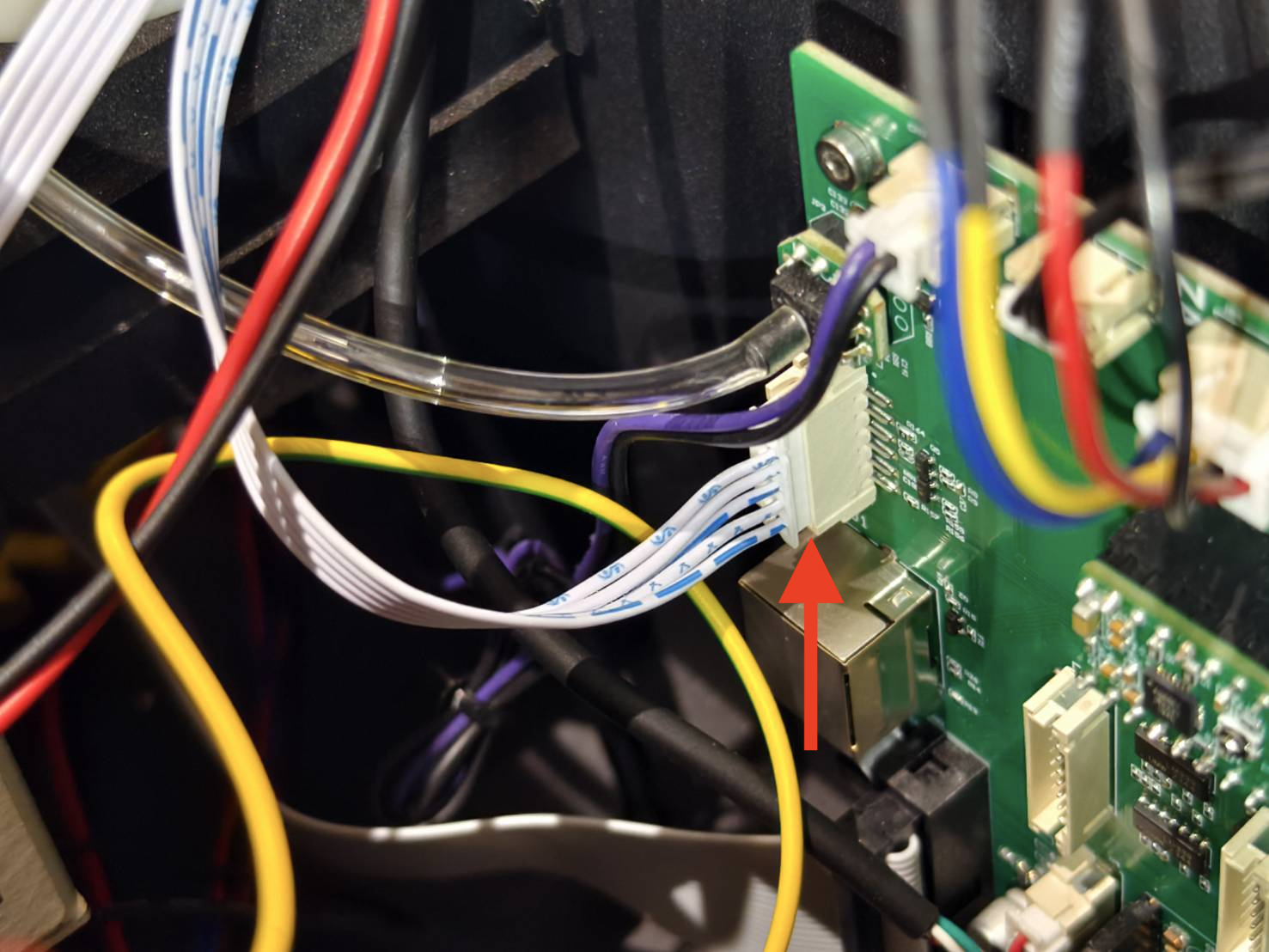

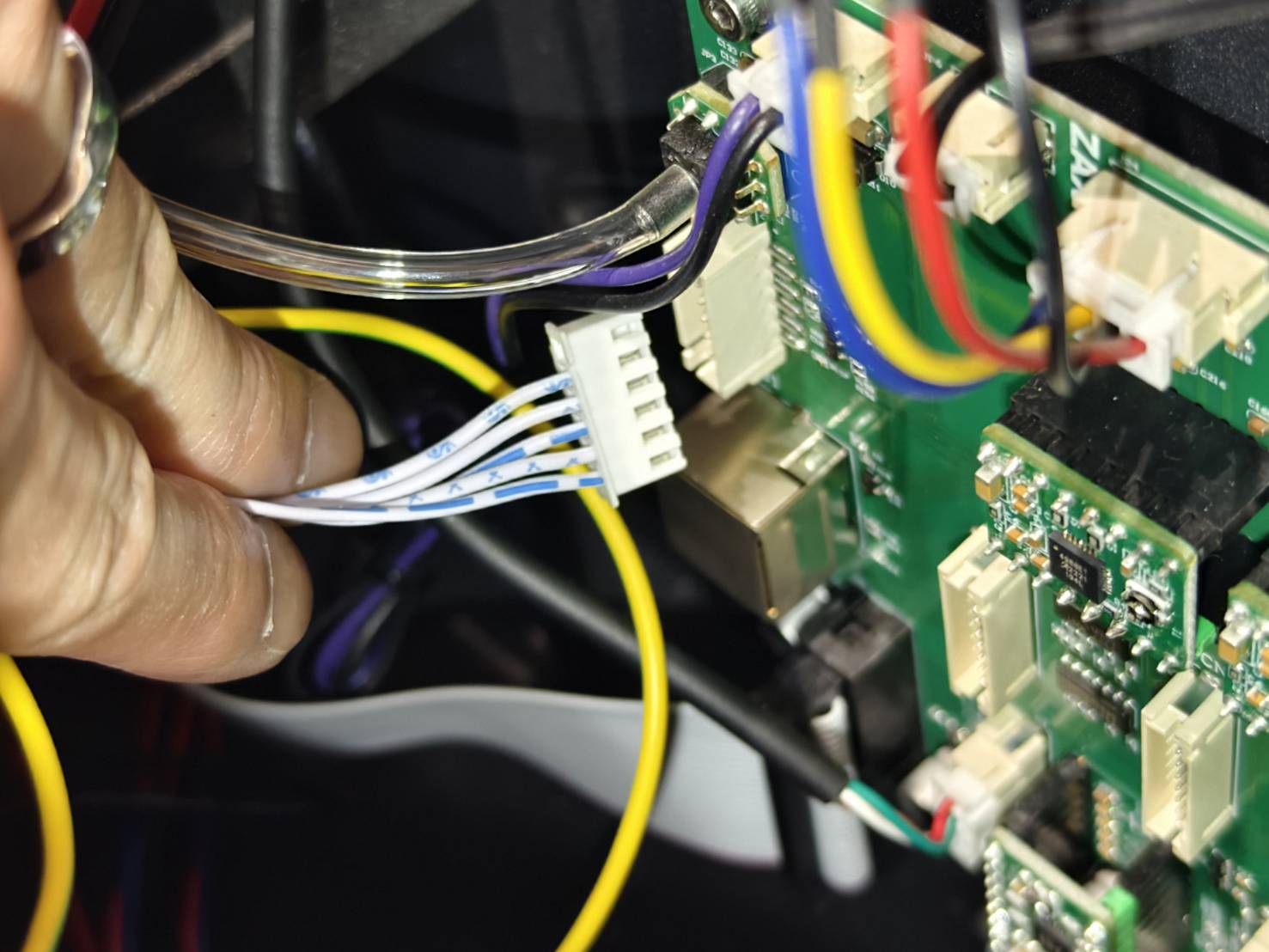

- 레이저 제어 케이블을 다시 연결하십시오.
- 기기의 전원을 켜십시오. 기기를 공장 초기화하십시오.
(메인 페이지 > 기기 > 다음 페이지 > 공장 초기화 > 예)
-
아래 링크를 참조하여 최신 펌웨어로 업데이트하십시오.
Beambox 2 - 펌웨어 업데이트 안내
- 업데이트 후에는 다음 단계로 진행하십시오: Step 5.1.
Step 5.1
새로운 2중 테이프를 사용하고 5회 펄스를 발생시키세요 테이프에 화상 자국이 있는지 확인하십시오.
(테이프 결과 판단을 위해 예시 를 참조하세요.)
결과를 확인하고 다음 조치를 취하십시오:
|
|
|
Step 6
- 새로운 2중 테이프를 첫 번째 거울에 부착하십시오.
- 출력 강도를 150%로 높이고 5회 펄스를 발생시키세요 화상 자국이 더 강해지는지 확인하십시오.
(테이프 결과 판단을 위해 예시 를 참조하세요.)
결과를 확인하고 다음 조치를 취하십시오:
|
|
고객 지원팀에 문의하세요.
아래 링크의 안내에 따라 지역 대리점 또는 FLUX 지원팀에 문제를 적절히 보고해 주시기 바랍니다. [고객 서비스 문의]
이 문서에서 언급된 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 지원팀과 공유되어야 합니다.
