Beambox II - 패스스루 애드온

⚠︎경고: 패스스루 기능은 유럽에서 사용할 수 없습니다.

설명

이 문서는 Beambox II 패스스루 애드온 설치에 대한 단계별 가이드를 제공합니다.
설치 과정은 아래의 지침을 따라주시기 바랍니다.

포장 해체:

#	항목	수량	이미지

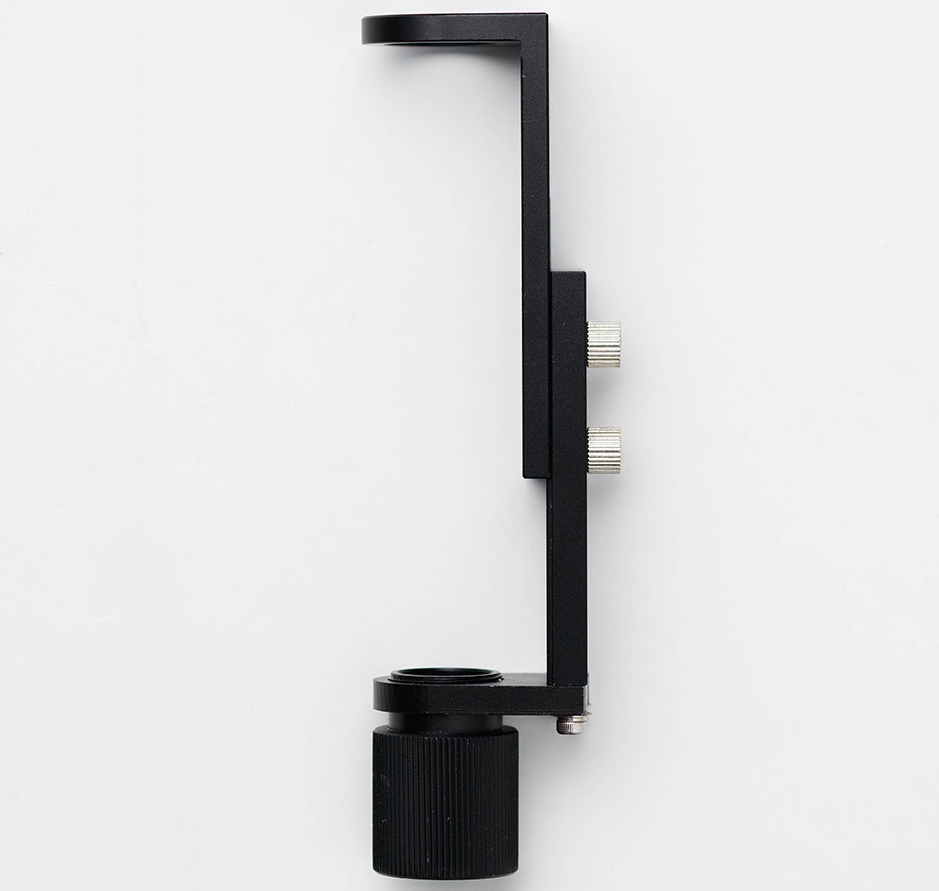

1	노즐 확장 애드온	1개
2	수동 초점 조절 도구	1개

공구

1단계

허니컴과 플랫폼 브래킷을 제거하십시오.

2단계

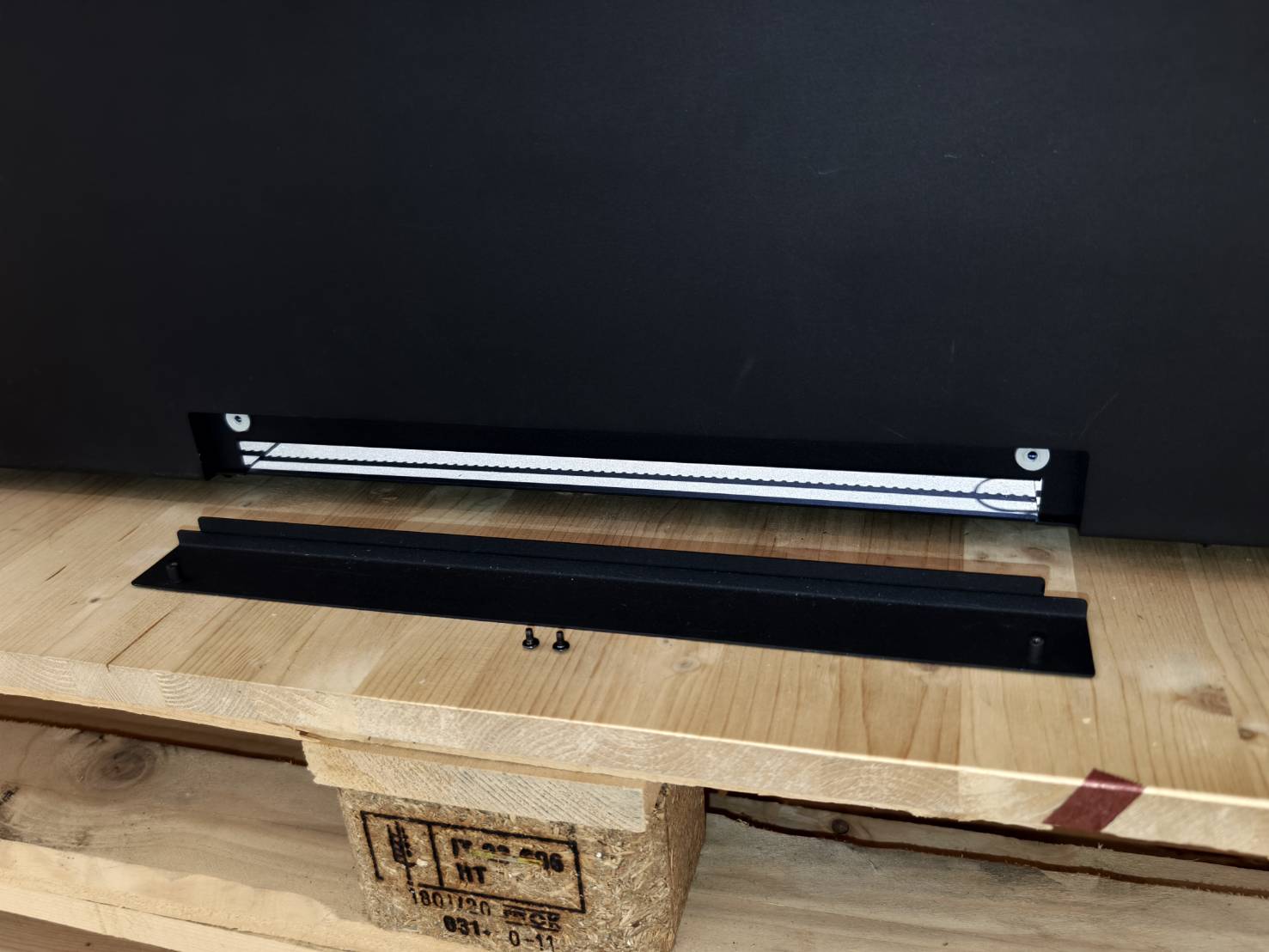

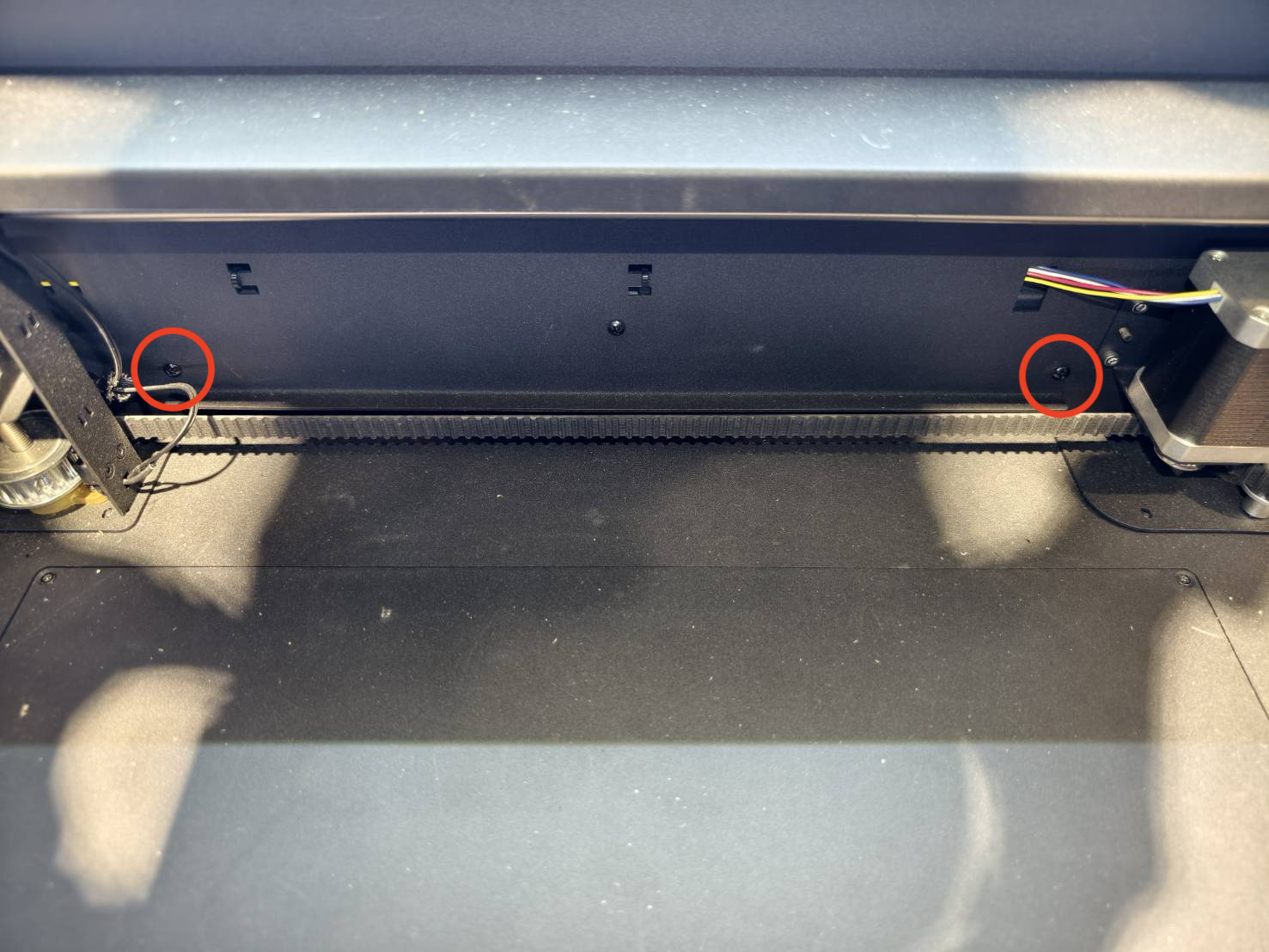

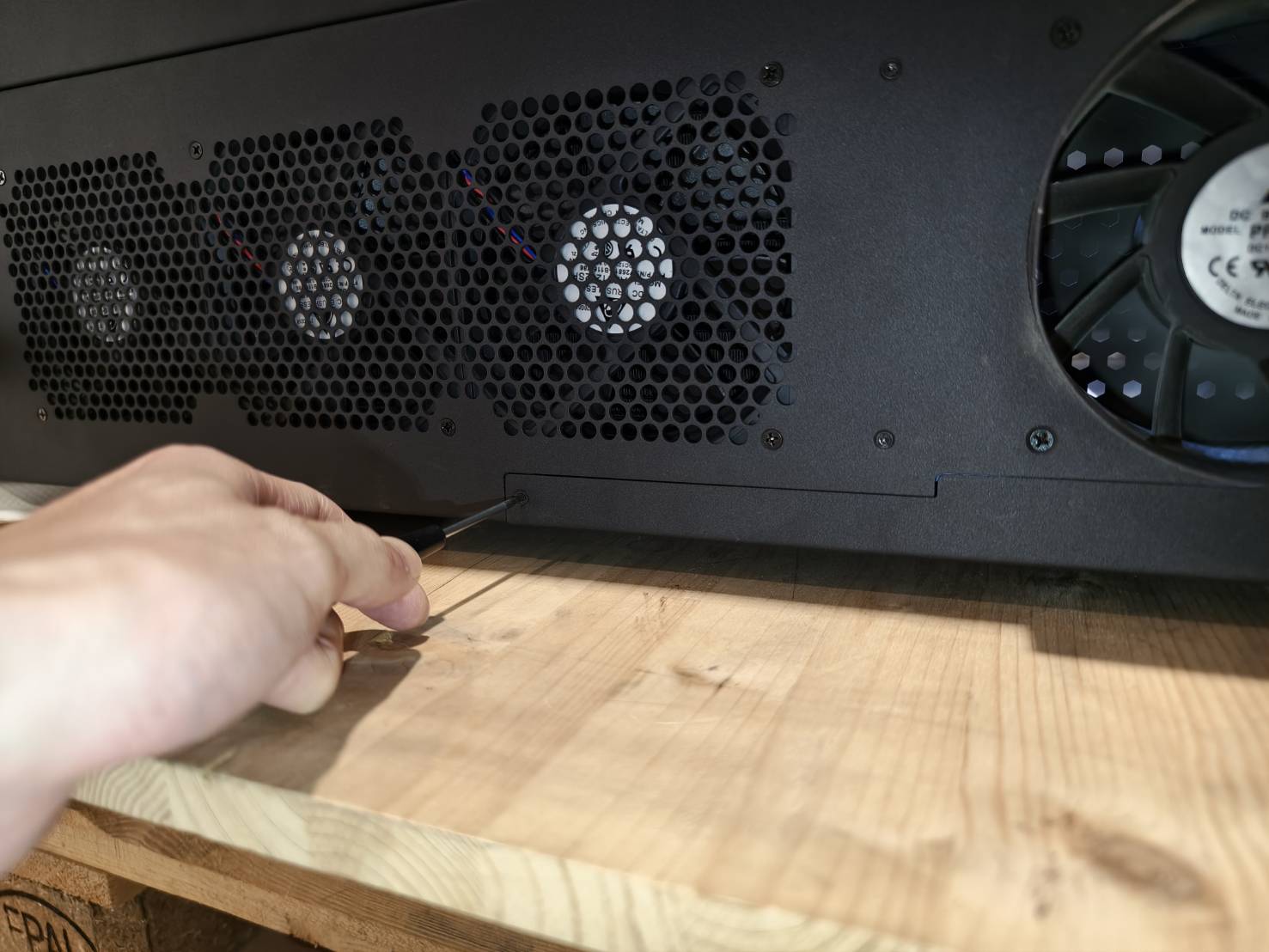

기기 전면과 내부의 나사 두 개를 제거하십시오.
커버를 안전하게 보관하여 향후 사용할 수 있도록 하십시오.

3단계

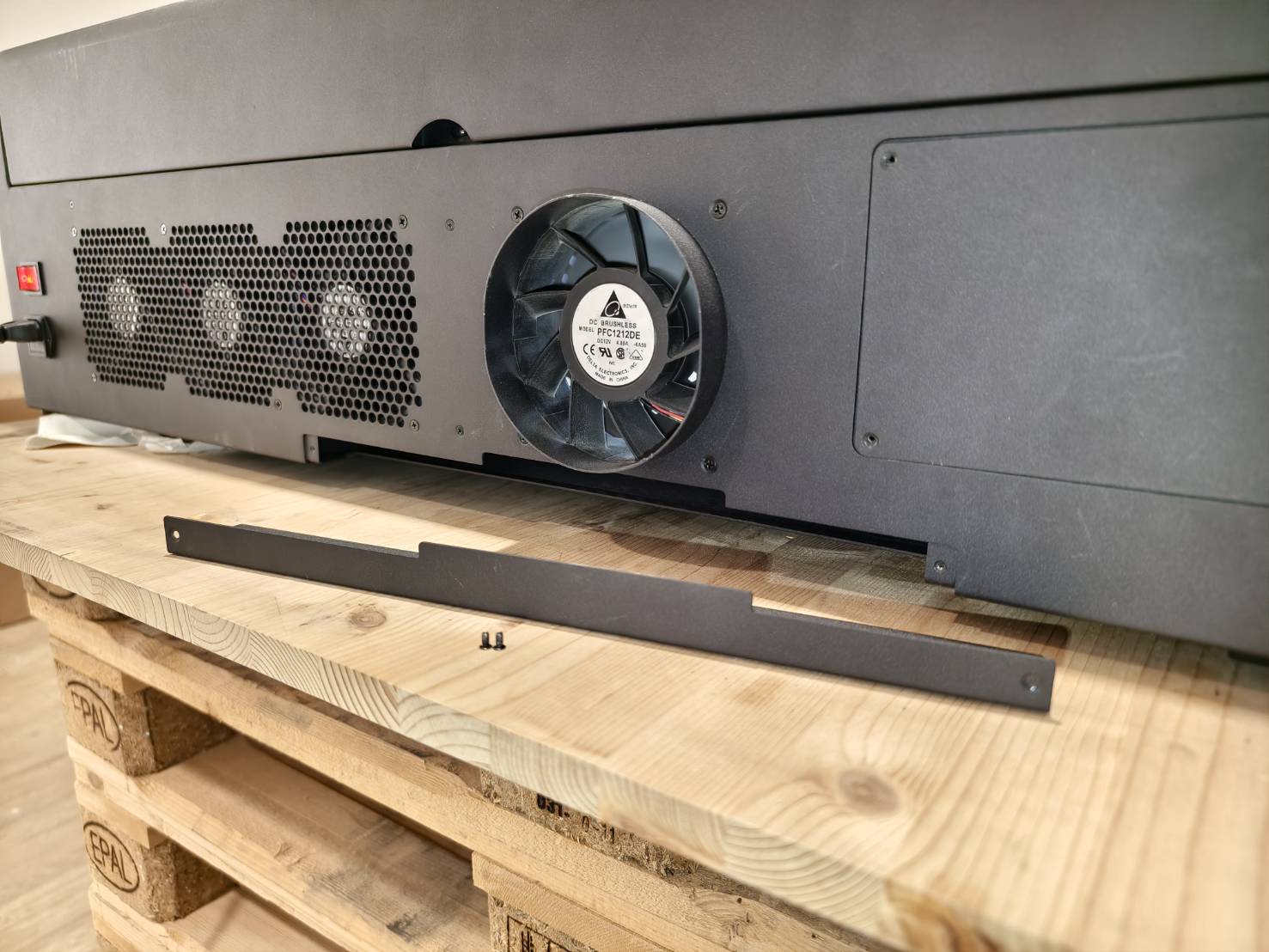

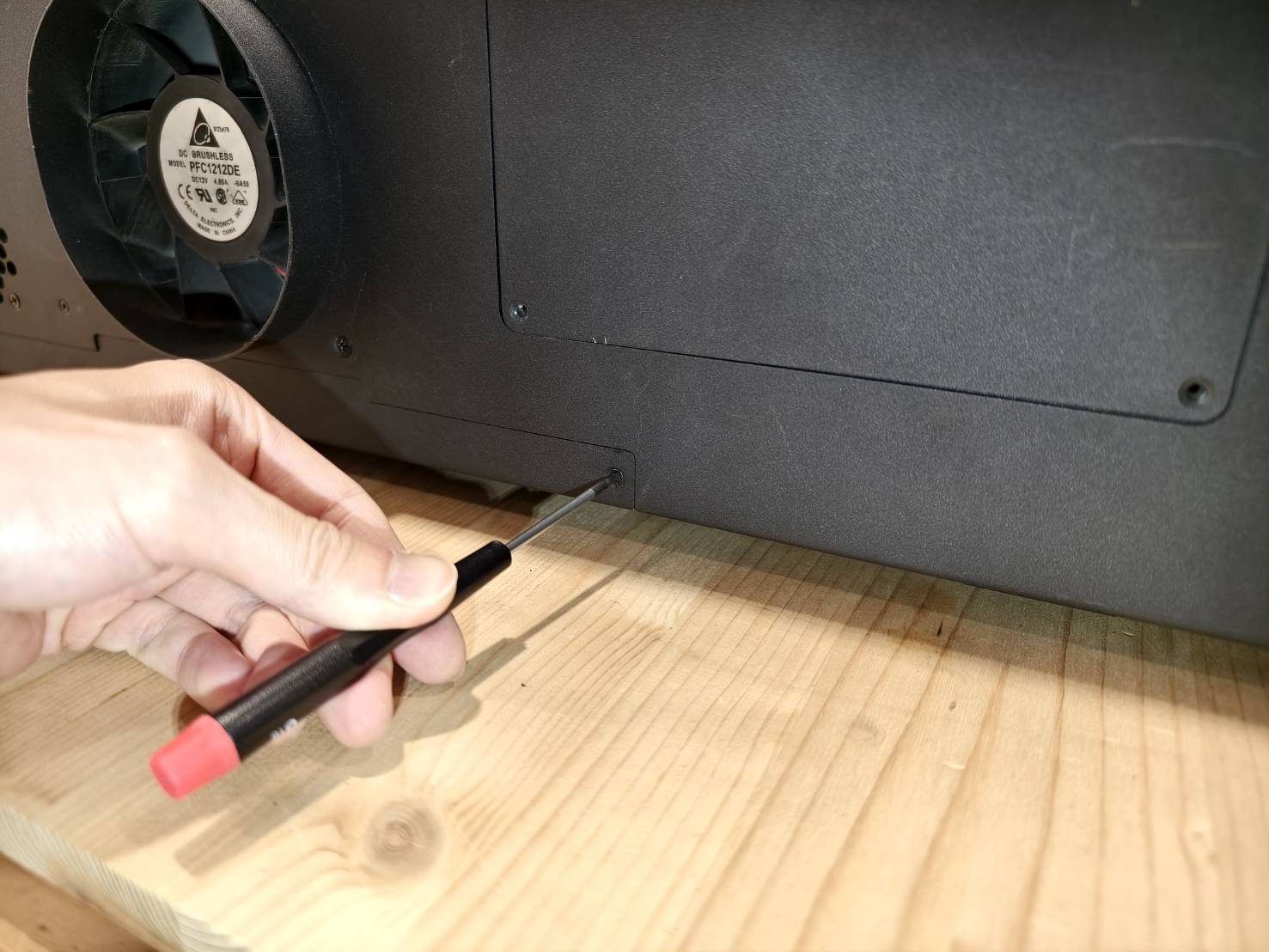

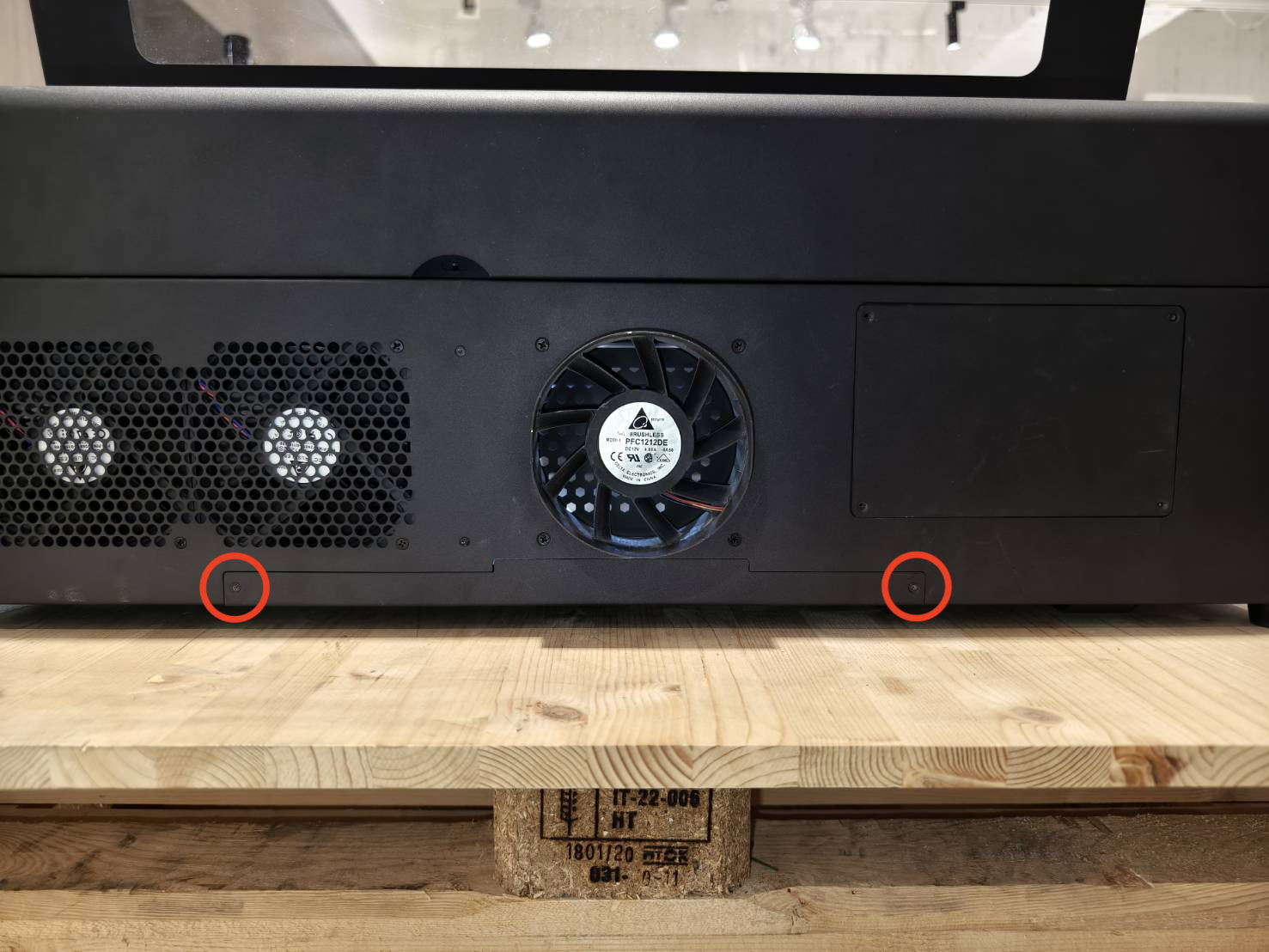

기기 후면의 나사 두 개를 제거하십시오.
커버를 안전하게 보관하여 향후 사용할 수 있도록 하십시오.

4단계

아래 동영상과 같이 에어 호스를 재배치하십시오.
(에어 호스를 먼저 분리한 다음 경로를 재배치하고 다시 연결해야 합니다.)

5단계

링을 돌려 레이저 노즐을 분리하십시오.

6단계

노즐 연장 애드온에서 링을 분리하십시오.
링을 사용하여 노즐 연장 애드온을 기기에 장착하십시오.

7단계

렌즈와 함께 노즐을 재조립하십시오.

• 렌즈가 기본 순서대로 배치되었는지 확인하십시오.
• 렌즈의 곡면이 위를 향하도록 해야 합니다.
  (곡면을 빠르게 확인하는 팁: 렌즈를 볼 때 전체 얼굴이 반사되어야 합니다.)
• 에어 호스가 구부러지지 않았는지 확인하십시오.

설명

기본적으로 초점 렌즈는 상단에 위치하며, 초점 거리는 4mm입니다. 즉, 노즐 팁과 재료 표면 사이의 거리가 4mm가 됩니다.

초점 모드 순서 결정

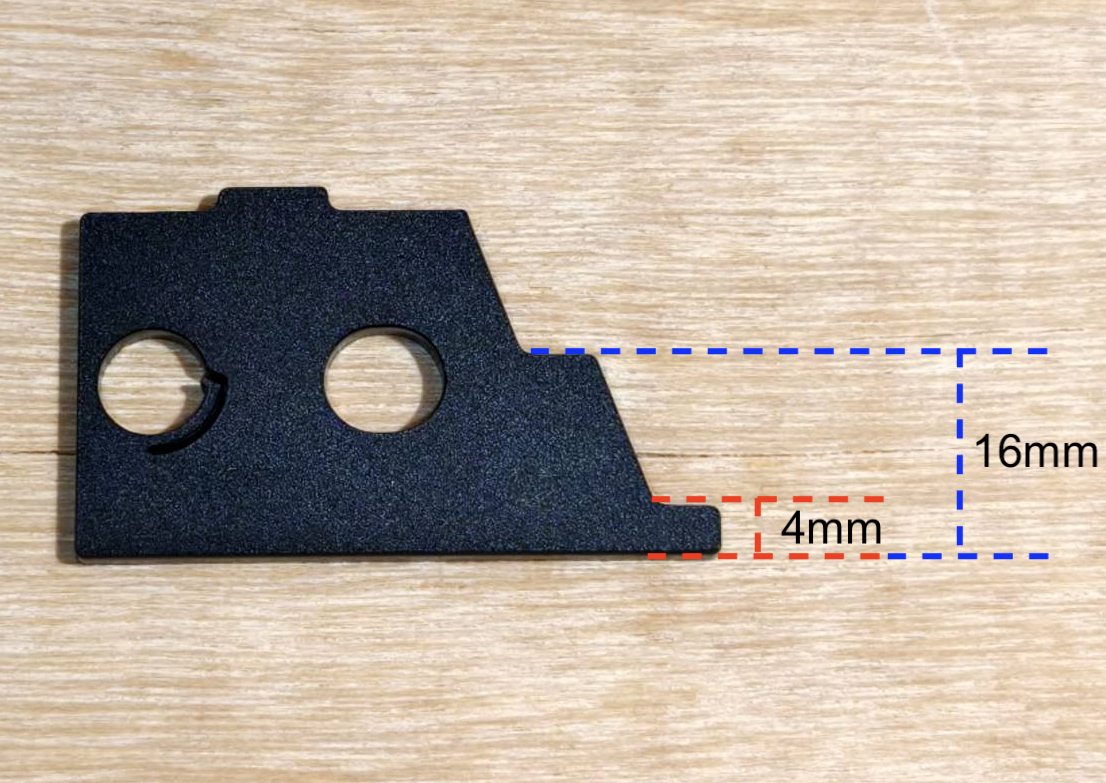

초점 모드: 4mm (기본값)		초점 모드: 16mm
렌즈		블록
블록		렌즈
링		링
노즐		노즐

시연

⚠︎ 주의: 잠재적 손상을 방지하기 위해 아래 이미지의 빨간색 화살표로 표시된 레이저 경로에 에어 튜브를 놓지 마십시오.

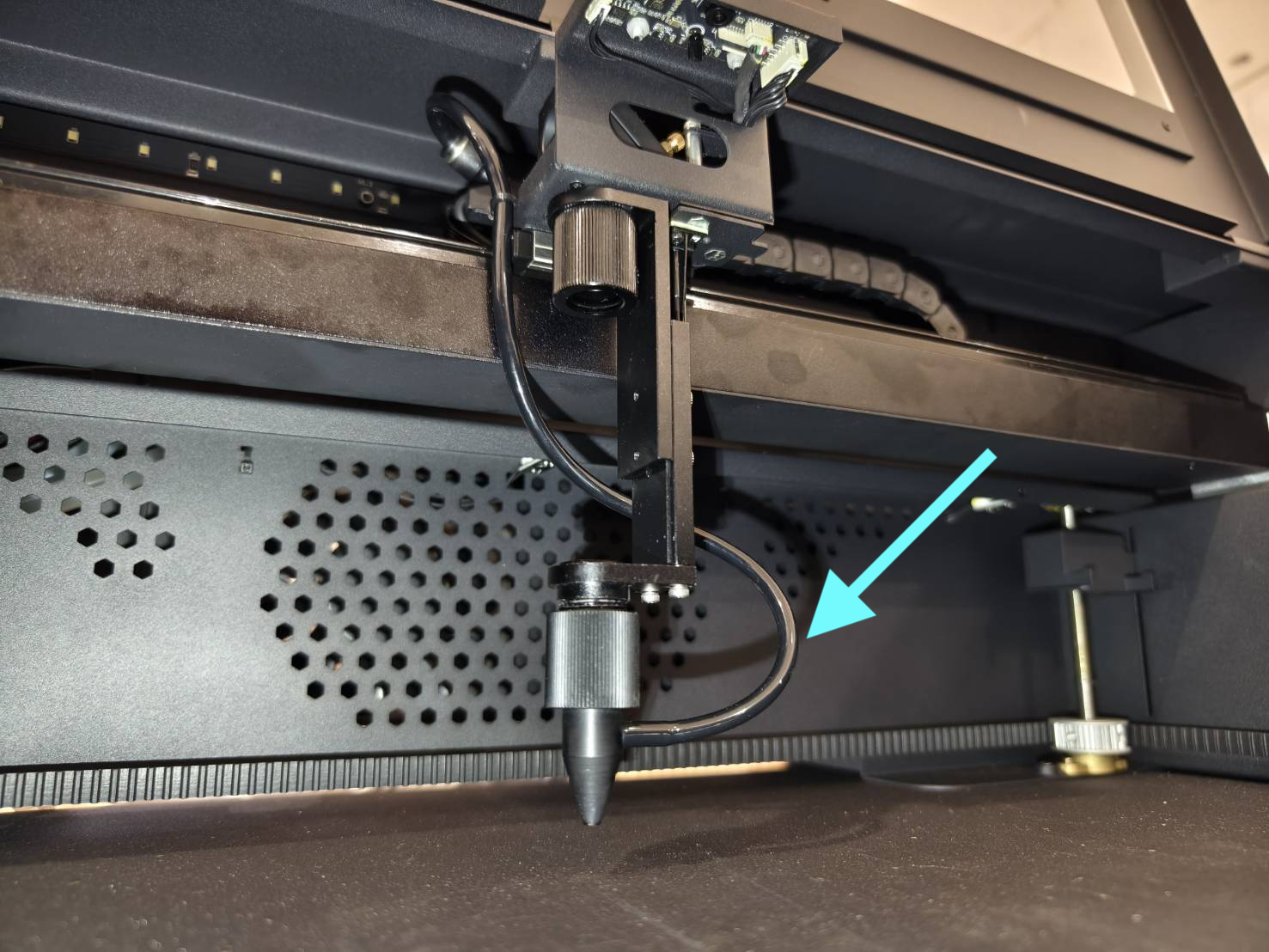

⚠︎ 주의: 원점 복귀 문제를 방지하기 위해 공기 호스를 레이저 노즐의 오른쪽에 배치하십시오.

8단계

제어판에서 공기 흐름 테스트 기능을 활성화하고 레이저 헤드를 수동으로 이동하여 정상 작동하는지 확인하십시오. 특히 노즐을 왼쪽으로 이동할 때 공기 호스가 기기 측면에 부딪혀 구부러질 수 있으므로 주의하십시오.

9단계

'하드웨어 설정'으로 이동하여 기본 초점 모드를 선택하십시오.
기기 >> 하드웨어 설정 >> 다음 페이지 >> 초점 모드 >> '근접 초점' 선택 (기본값)

10단계

노즐의 높이는 측면의 조절 나사를 사용하여 변경할 수 있습니다.

11단계

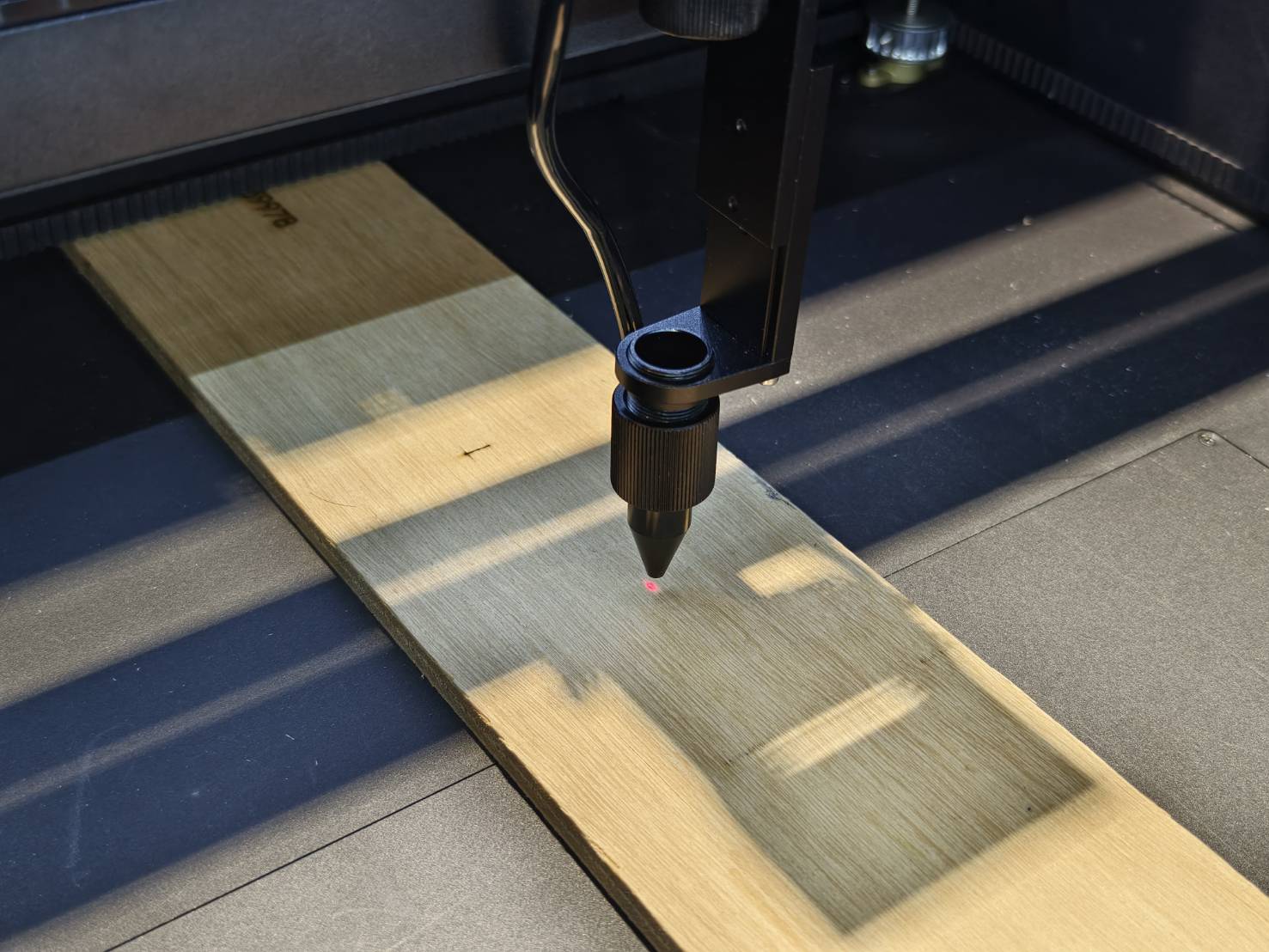

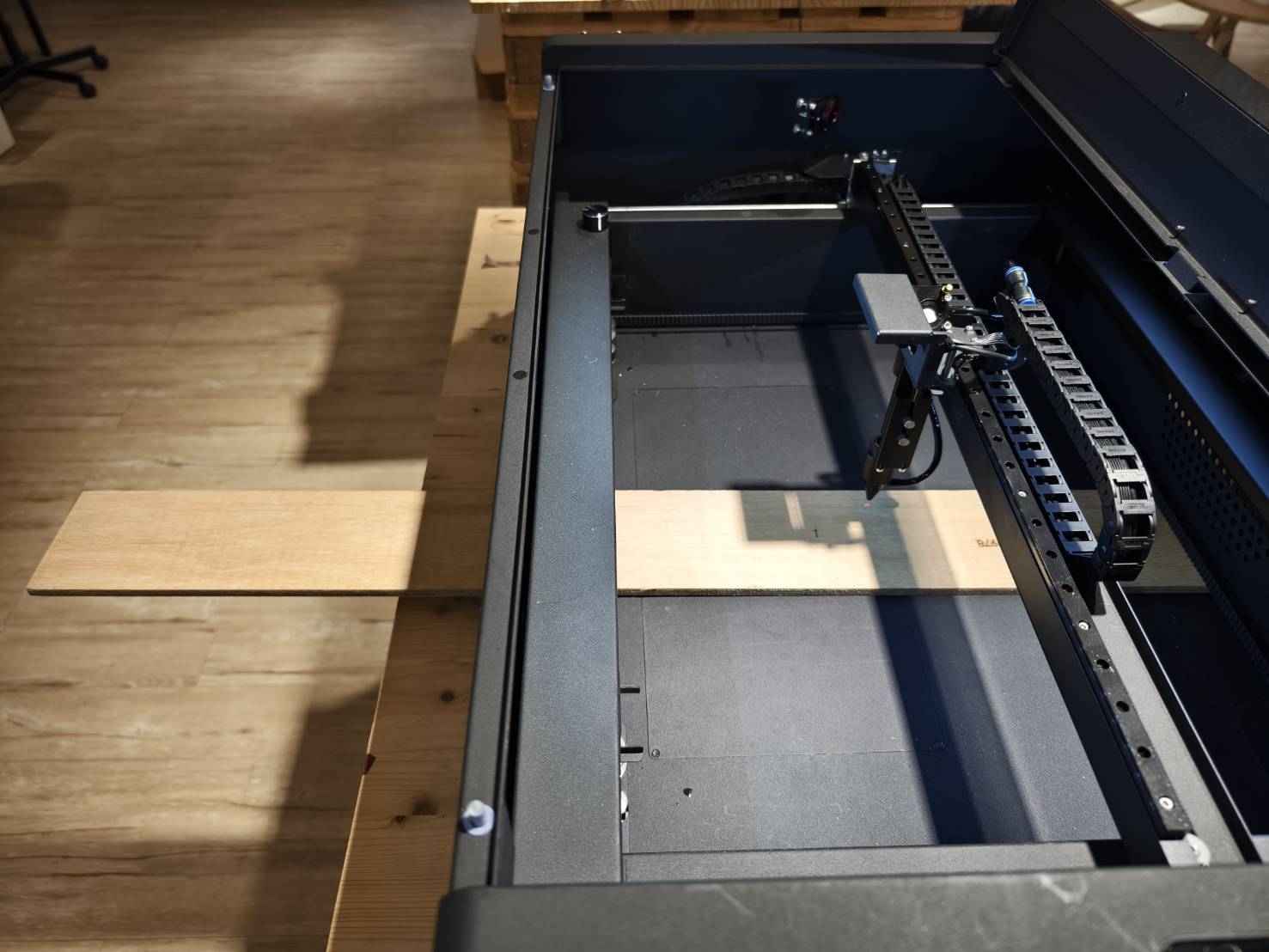

이제 기기 내부에 더 긴 재료를 배치할 수 있습니다.

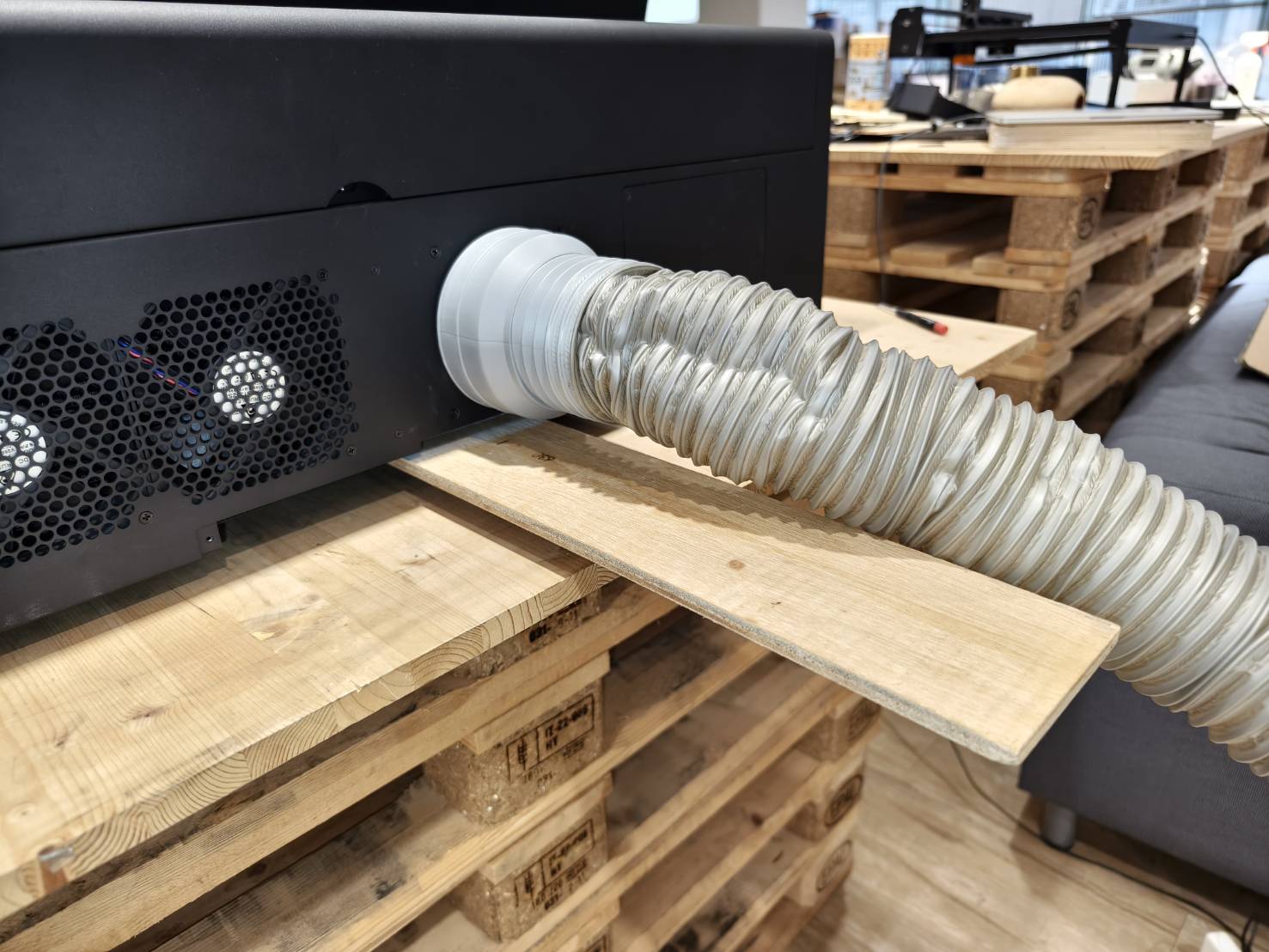

배기 호스가 재료의 후면을 가로막지 않도록 주의하십시오.

12단계

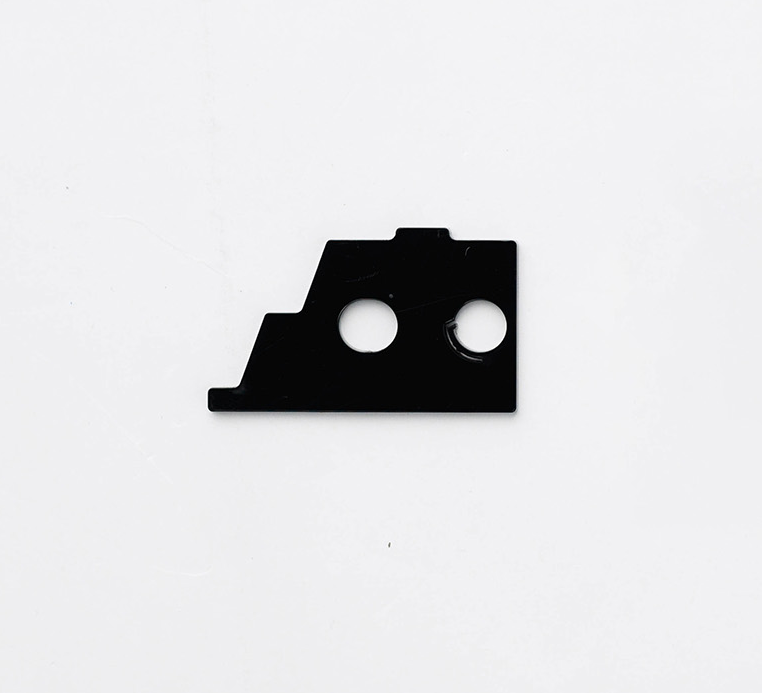

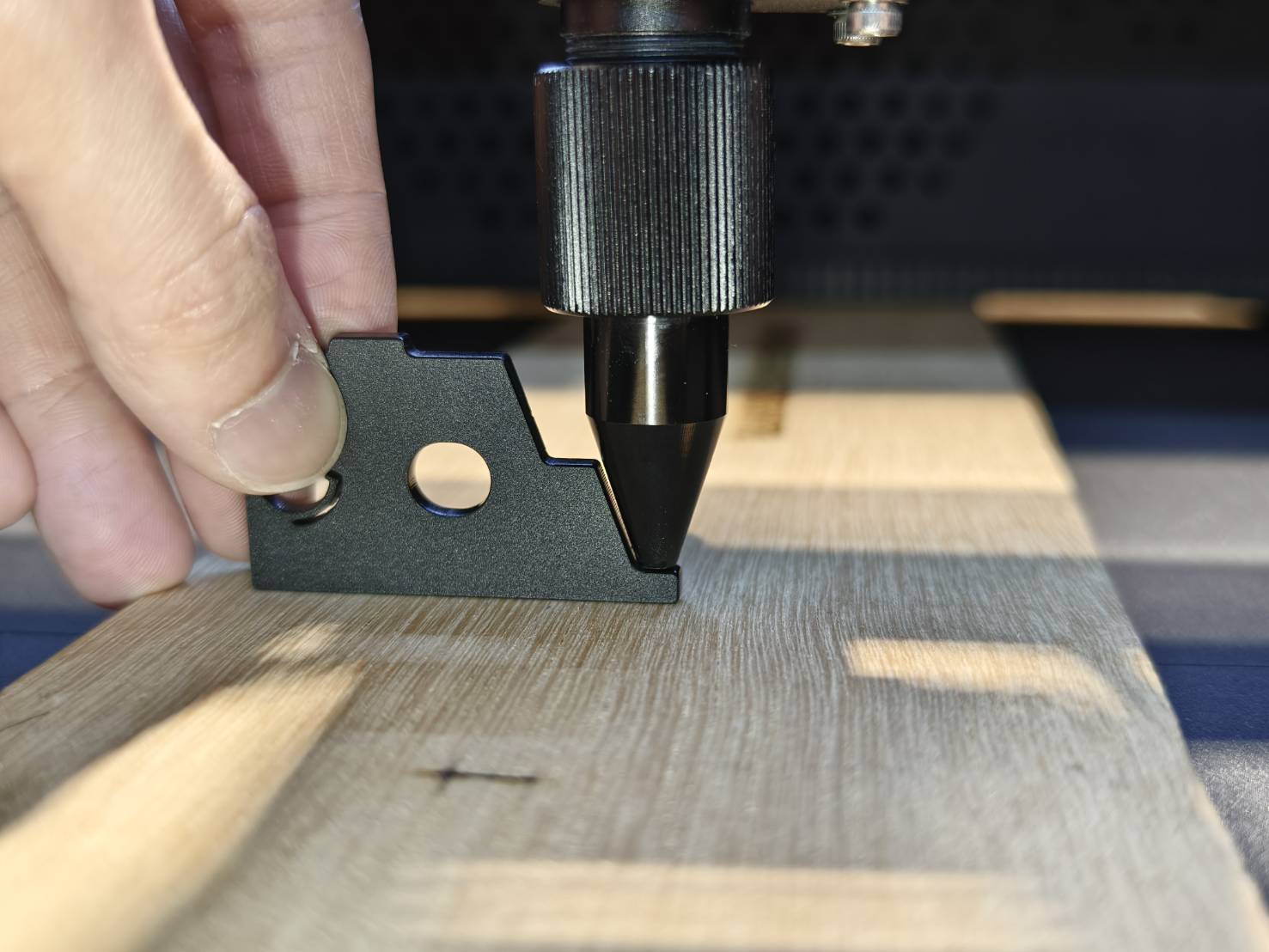

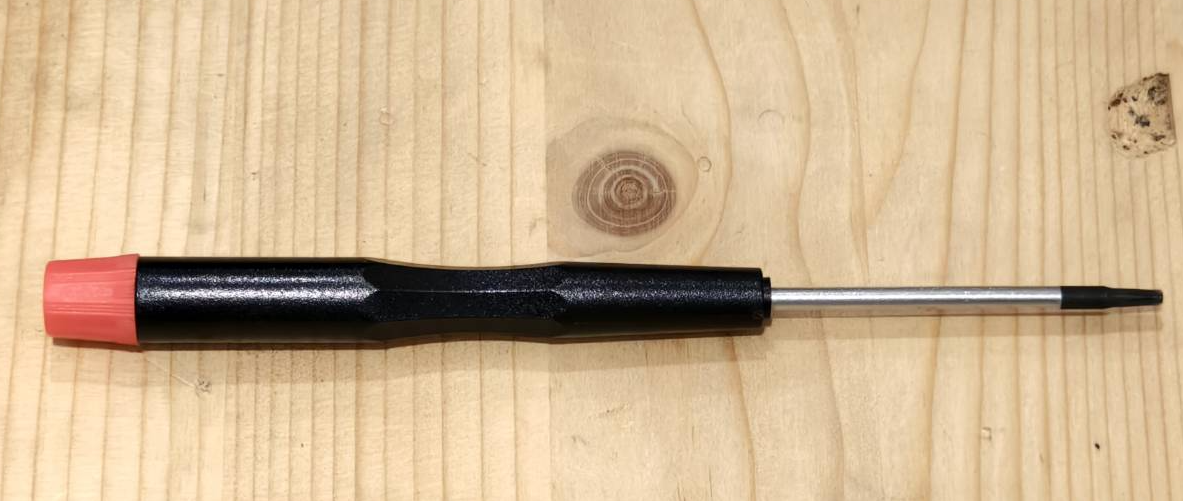

도구를 사용하여 수동 초점을 조정하세요. 도구 끝부분의 두께는 4mm이며, 이를 이용해 초점을 맞출 것입니다. (도구를 분실한 경우 설명서 를 참조하여 직접 새로 제작할 수 있습니다.)

13단계

레이저 헤드를 조각하거나 절단하려는 영역으로 이동한 후 도어를 닫으세요.

14단계

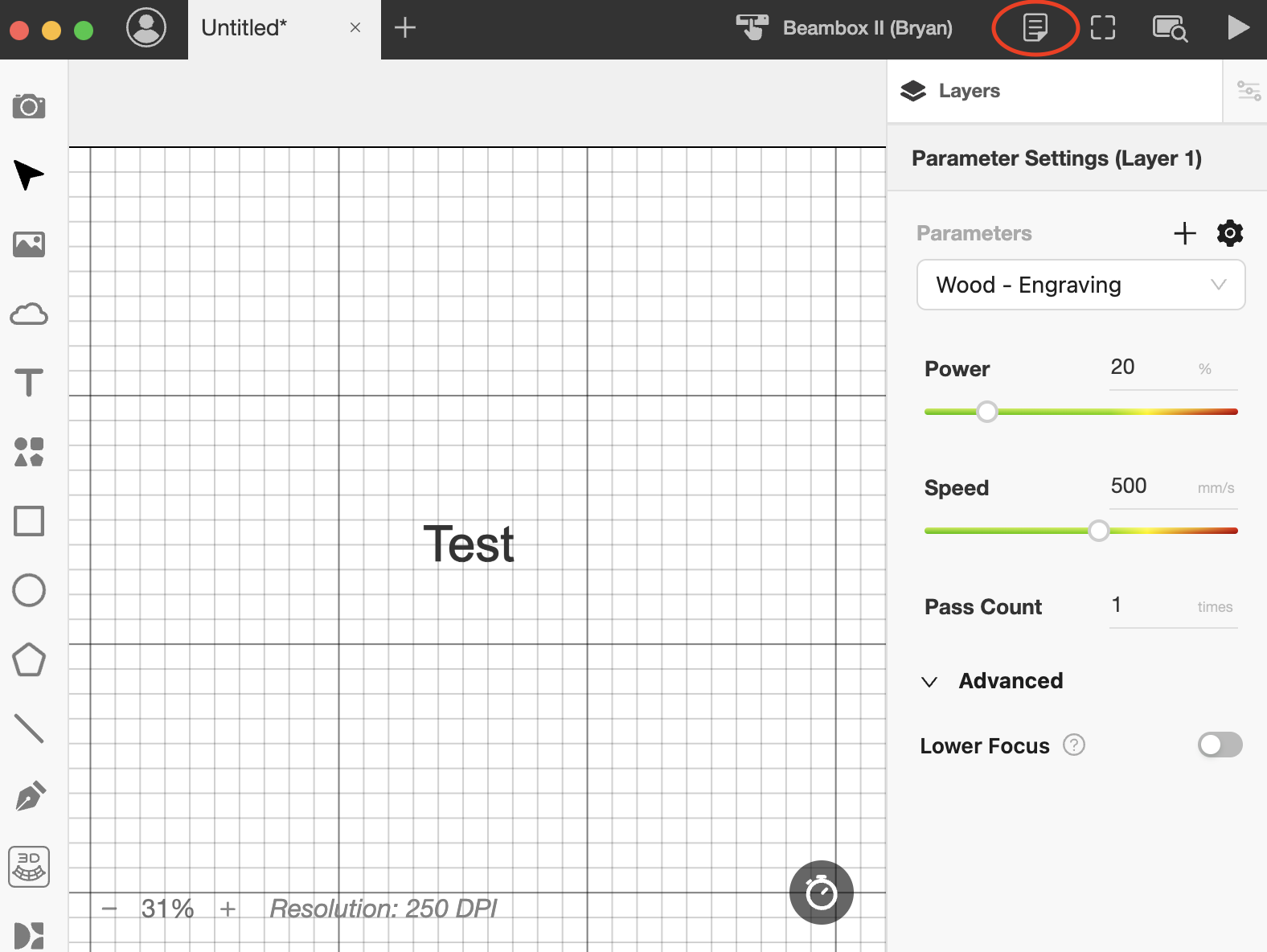

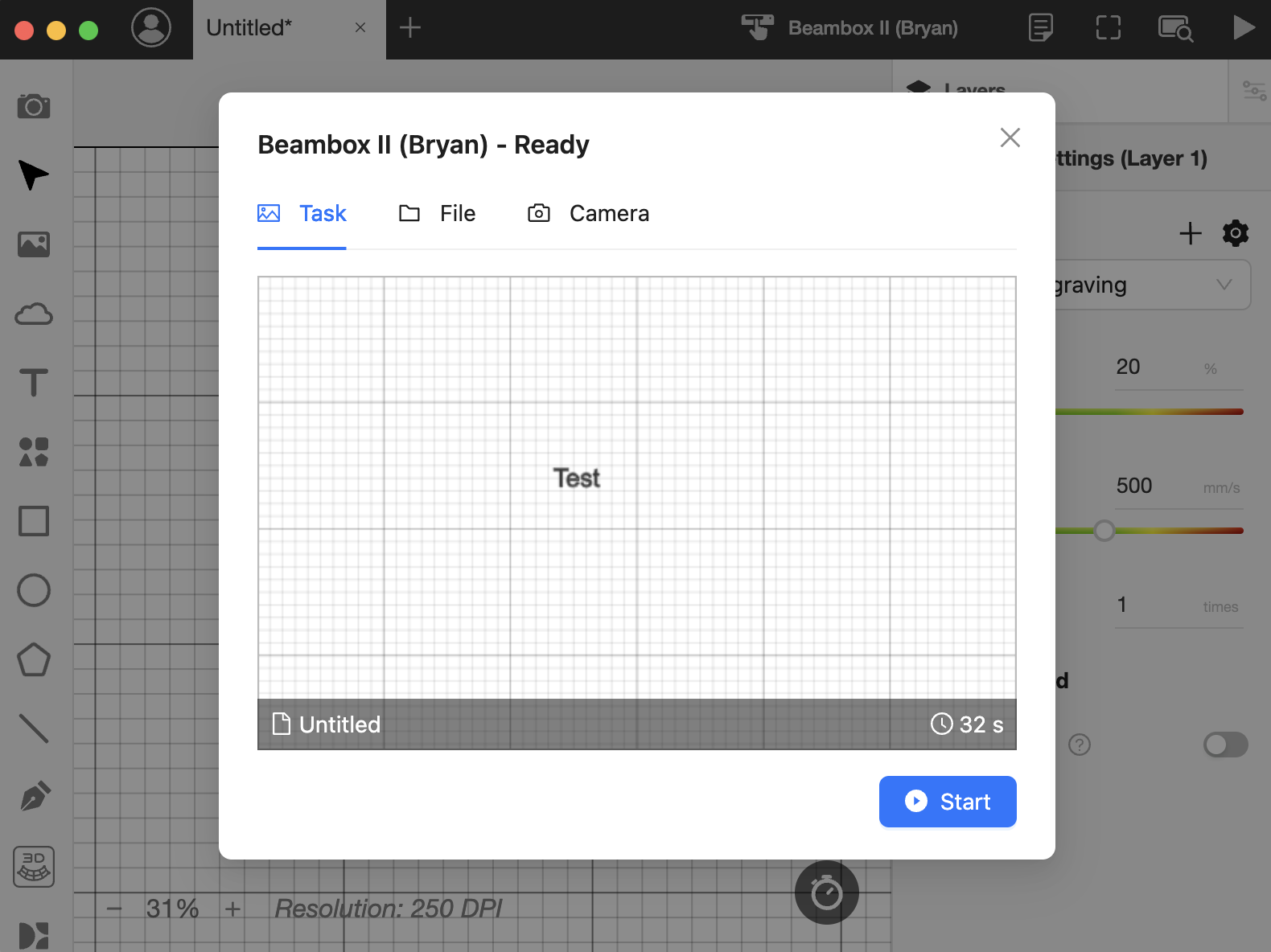

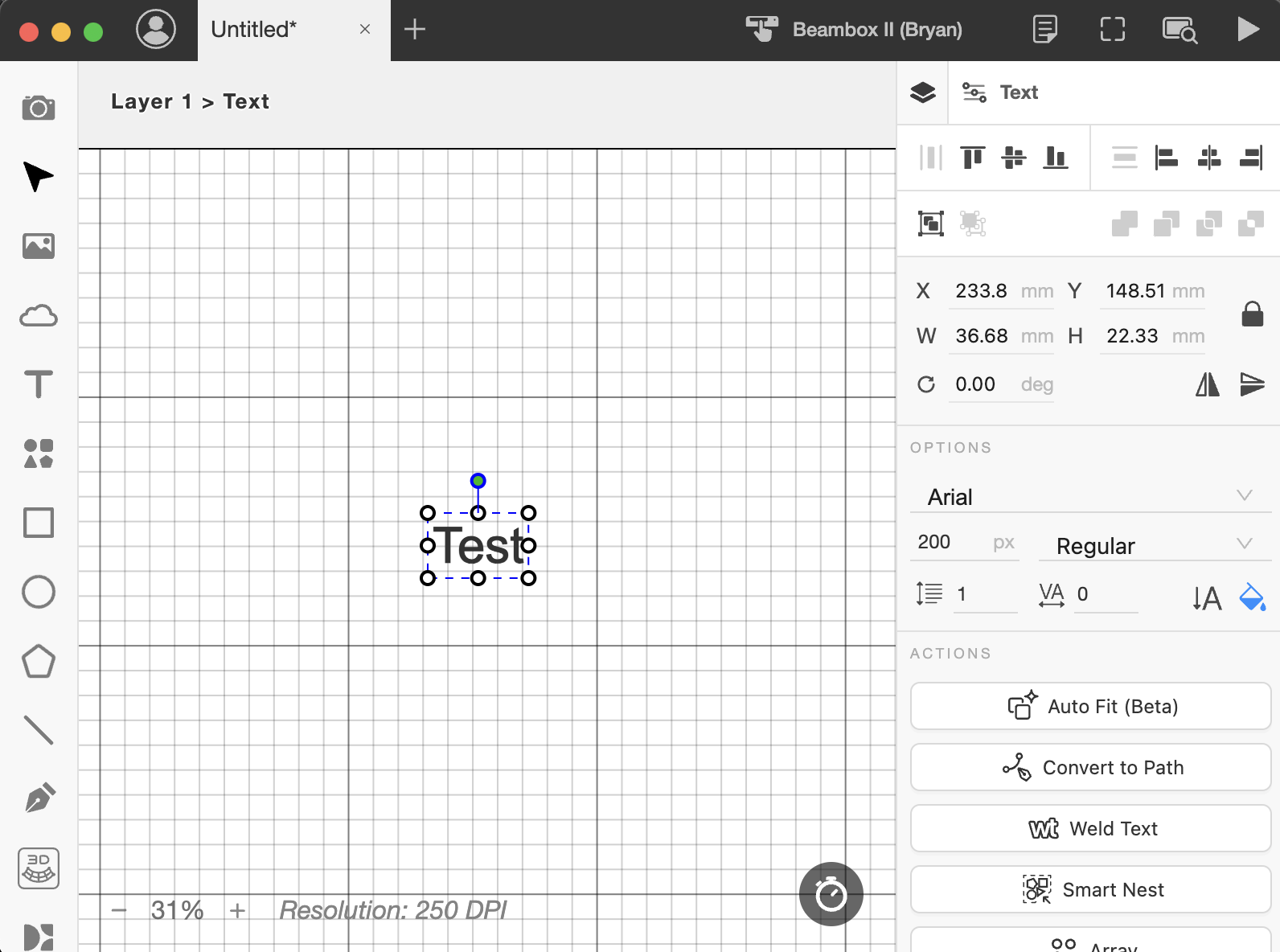

• Beam Studio를 실행하고 파일을 불러오거나 새로 만드세요.

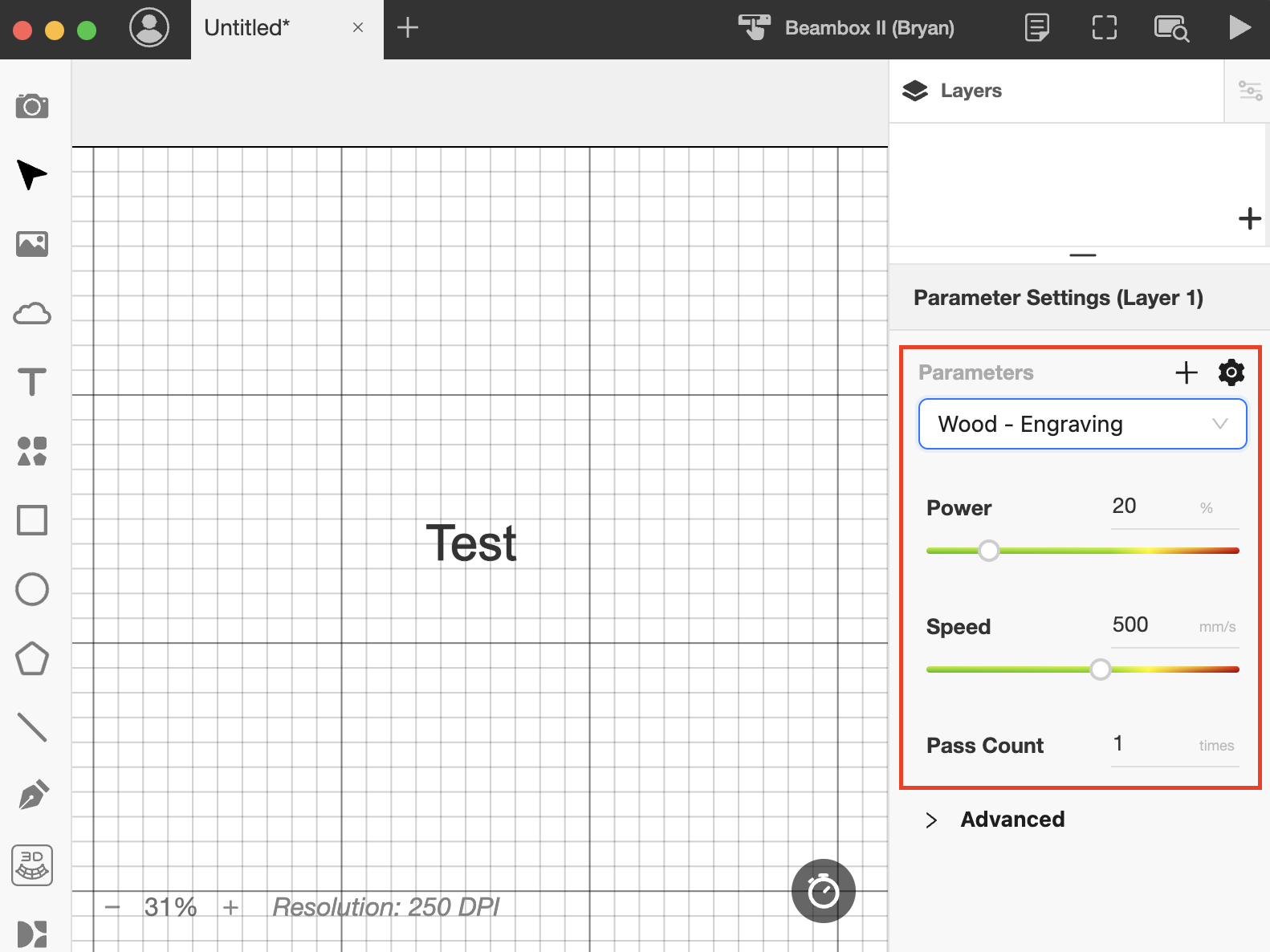

• 재료에 맞는 적절한 매개변수를 설정하세요.

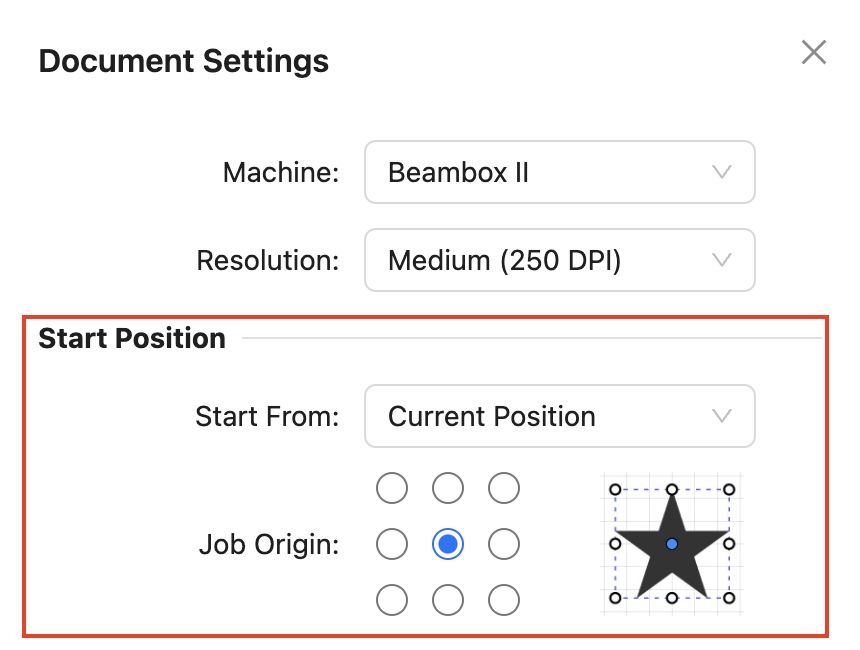

• 문서 설정에서 현재 위치를 시작 위치로 지정하세요.




• 작업을 시작하세요.


14단계

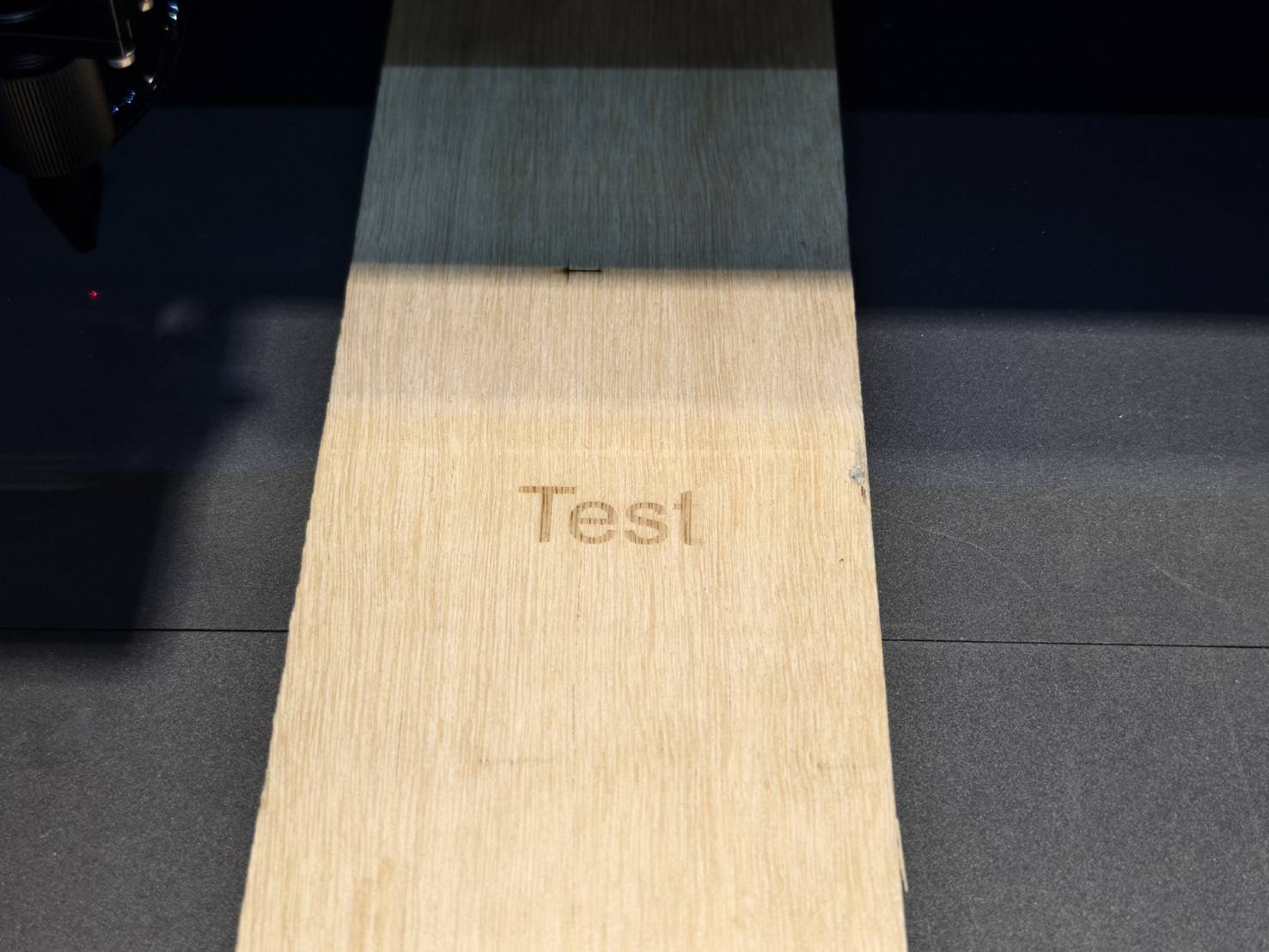

결과를 확인하세요.
