5-17 Z축 벨트 장력 조정

설명

벨트 장력을 조정하면 벨트가 너무 느슨하거나 너무 팽팽하지 않도록 할 수 있습니다. 이 문서에서는 Z축 리프팅 플랫폼 벨트를 조정하는 방법을 자세히 설명합니다. 다음과 같은 문제가 발생하는 경우:

• Z축이 상하로 이동할 때 큰 이상 소음이 발생함
• Z축이 중간에 멈춤
• Z축 리프팅 높이가 부정확함
• Z축 벨트가 미끄러지거나 톱니가 빠짐

...일반적으로 벨트 장력을 조정하여 이러한 문제를 해결할 수 있습니다.

＊주의：

• Z축이 고속에서 멈추거나 큰 소음이 발생하는 경우,, 벨트 장력을 느슨하게 하는 것을 권장합니다. 벨트 장력을 조정합니다.
• Z축이 걸리거나 벨트가 미끄러지는 경우(톱니 누락), 다음을 권장합니다 조이기 벨트 장력을 조정합니다.

적용 가능한 펌웨어 버전: v6.0.10

필요한 도구

• 4mm 육각 렌치

1단계 - 기기 전원 끄기

조정하기 전에 반드시 기기의 전원이 완전히 꺼져 있는지 확인하십시오.

2단계 - 허니컴 보드와 플랫폼 브래킷 제거

3단계 - 조정 영역 확인

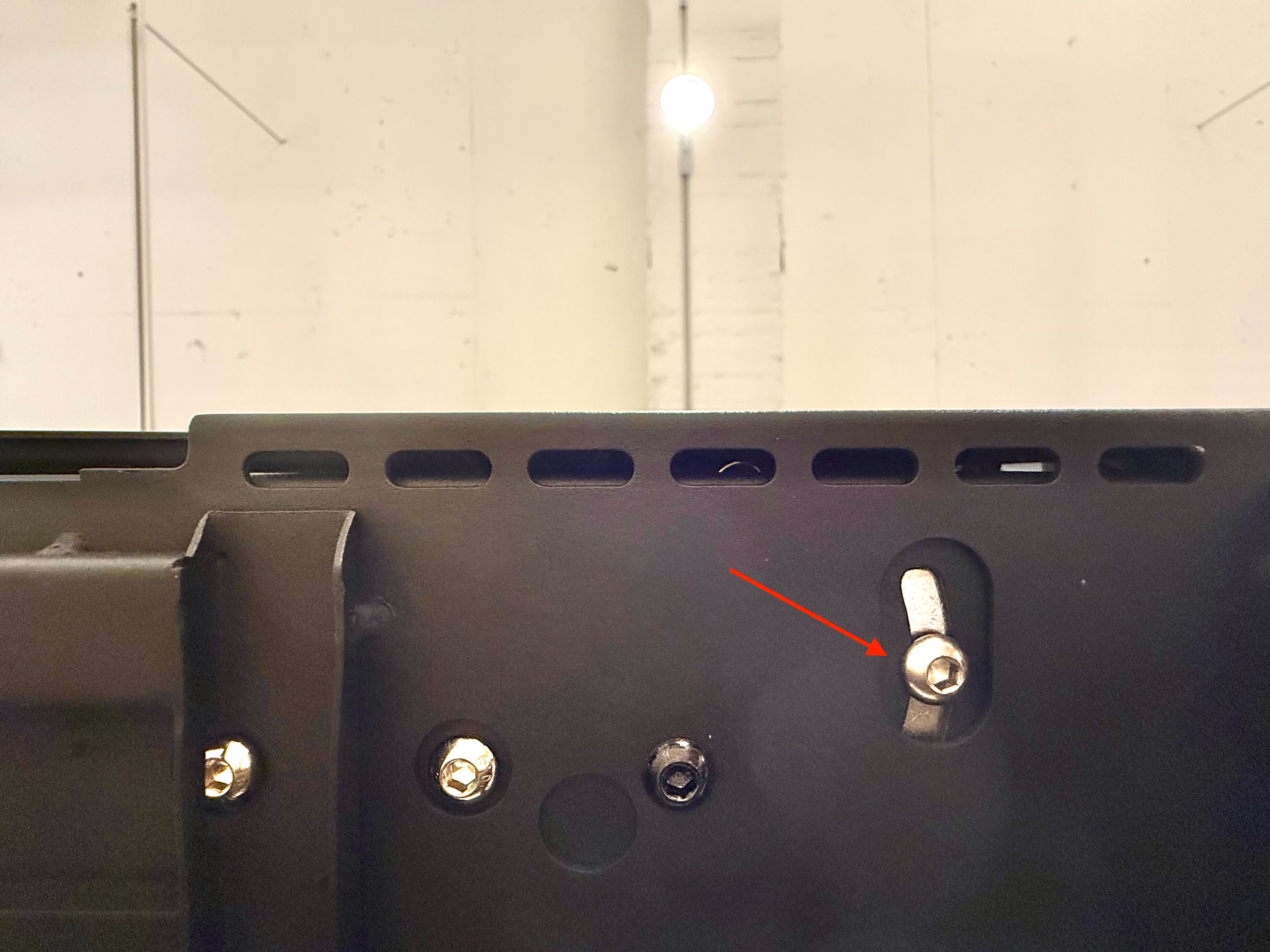

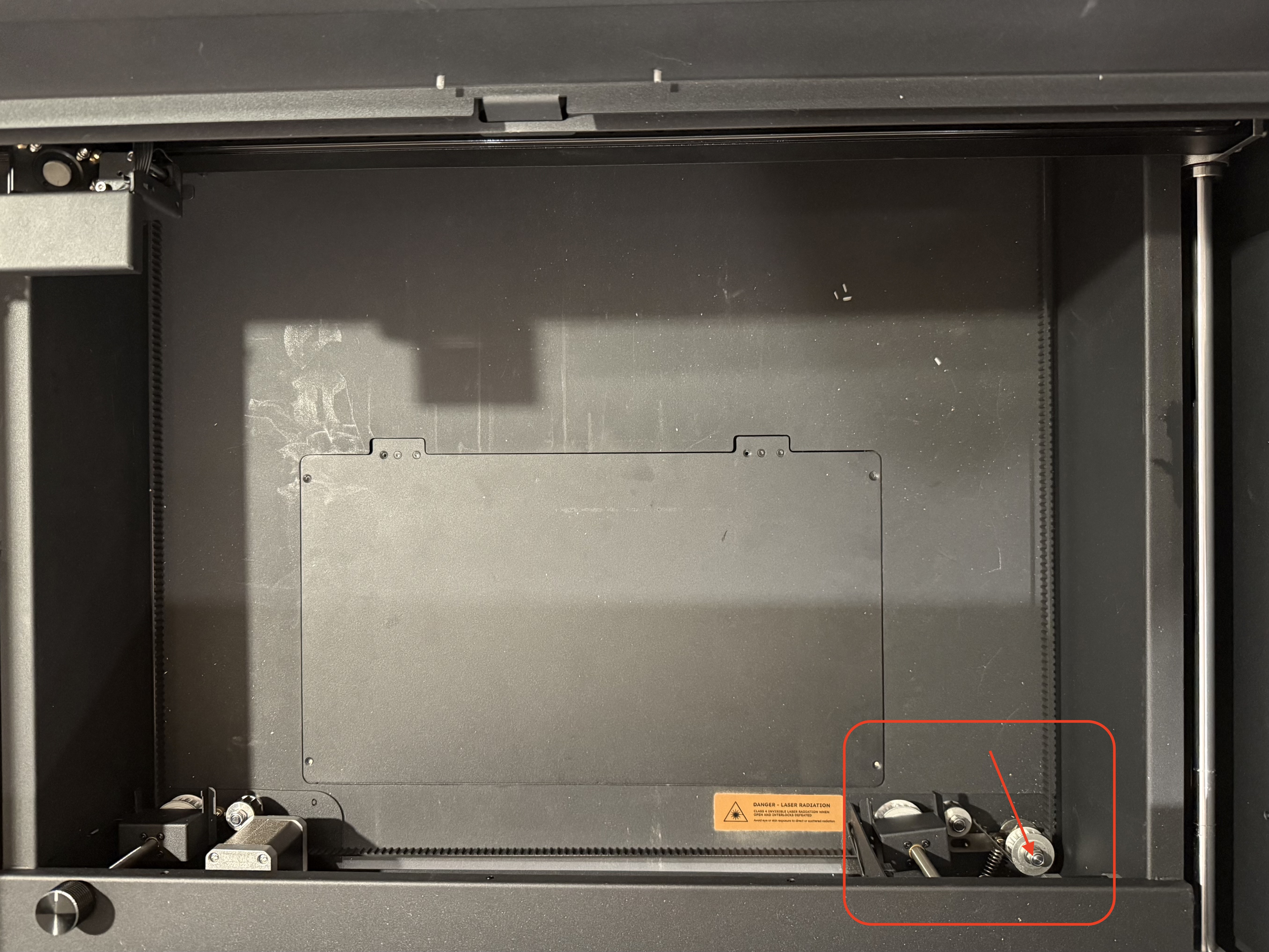

벨트 장력 조정 휠을 찾으십시오. 기기의 우측 하단에 위치해 있습니다. 장력 조정 휠의 축을 따라 기기 하단에 있는 고정 나사를 찾으십시오.

4단계 - 벨트 장력 조정

4-1 고정 나사 풀기

4mm 육각 렌치를 사용하여 고정 나사를 약 1.5바퀴 정도 살짝 풉니다. 완전히 제거할 필요는 없습니다.

4-2 장력 조정 휠 이동

고정 나사가 풀린 상태에서 4mm 육각 렌치를 나사에 대고 동시에 기기 내부의 장력 조정 휠 구조를 밀어줍니다. 이렇게 하면 벨트 장력 휠이 앞뒤로 움직일 수 있습니다.

4-3 고정 나사 조이기

적절한 위치를 찾았으면 4mm 육각 렌치로 고정 나사를 다시 조입니다. 단단히 고정되어 저절로 풀리지 않는지 확인하십시오.

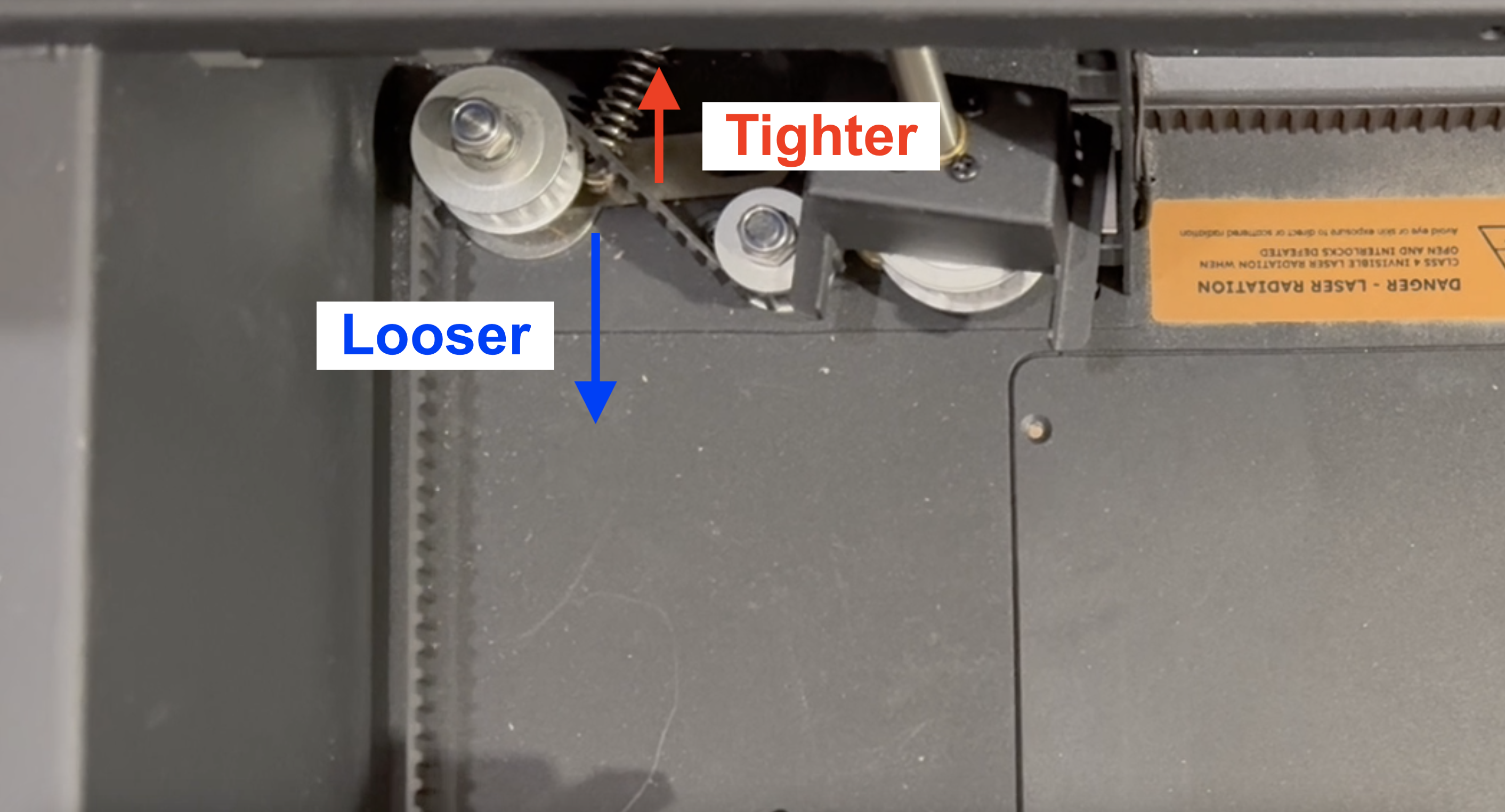

• 장력 휠을 다음 방향으로 이동하면 파란색 화살표 방향 벨트가 느슨해집니다.
• 장력 휠을 다음 방향으로 이동하면 빨간색 화살표 방향 벨트가 조여집니다.

5단계 - 테스트

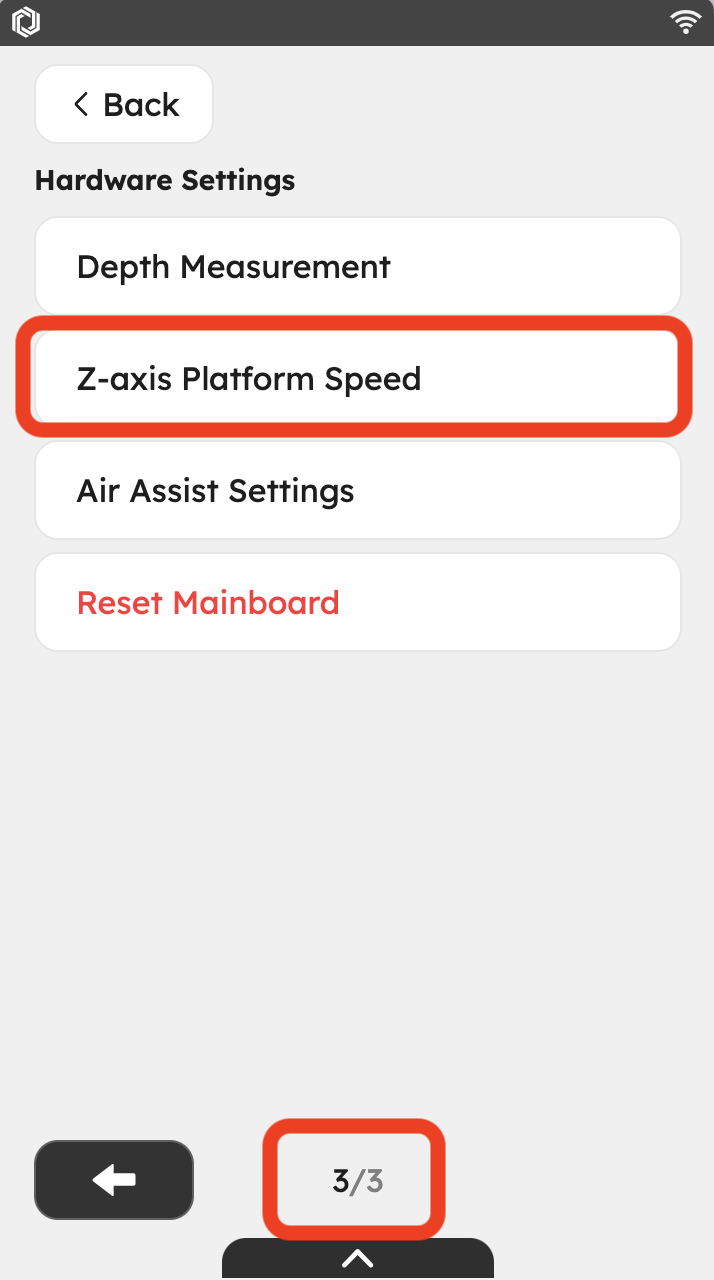

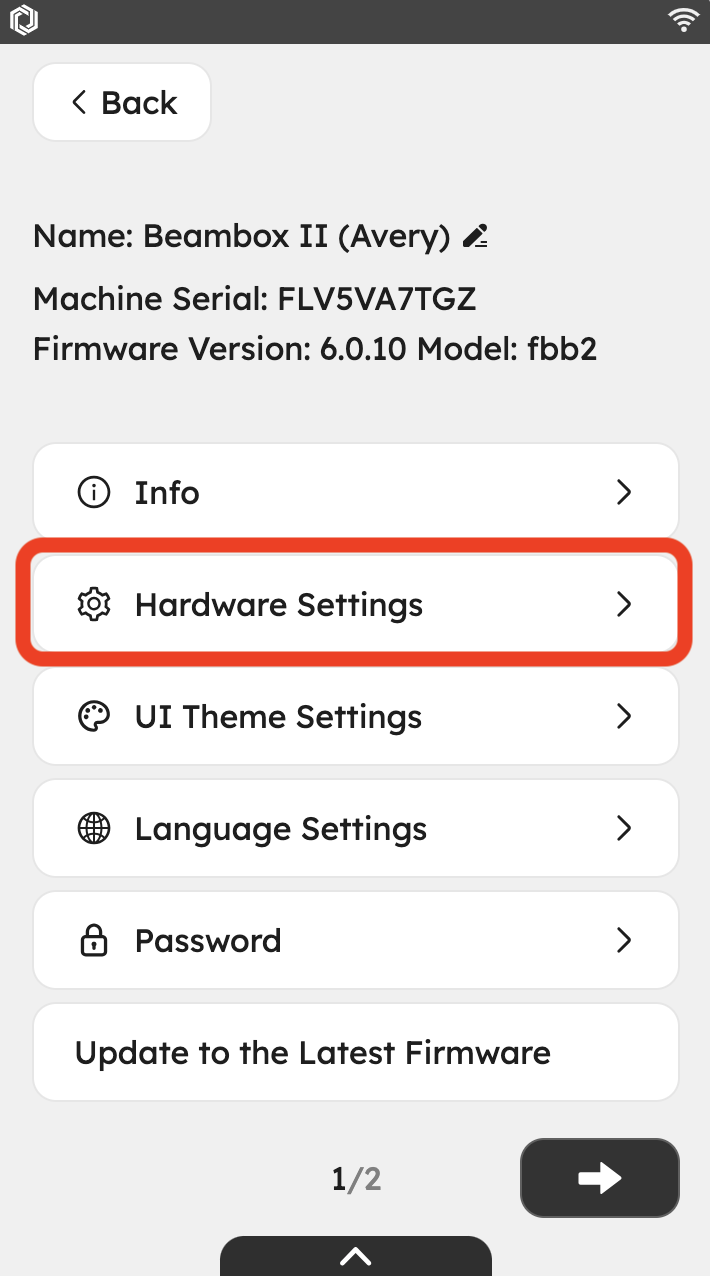

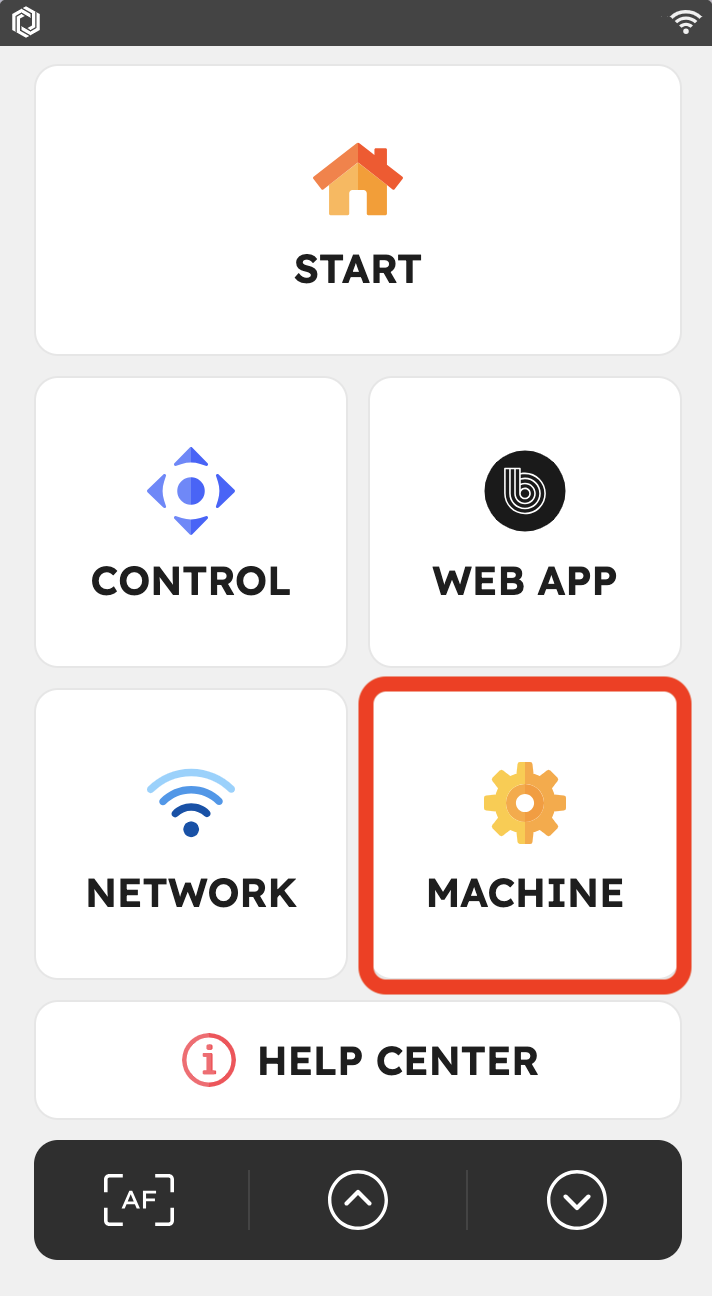

조정 후, 허니컴 보드와 플랫폼 브래킷을 원위치에 다시 설치합니다. 하드웨어 설정에서 'Z축 플랫폼 속도 테스트'를 실행하여 리프팅 플랫폼이 원활하게 작동하는지 확인하십시오. 리프팅 플랫폼이 부드럽게 움직이는지 확인하십시오. 정상적으로 작동하지 않으면 단계 4를 반복하여 벨트 장력을 다시 조정하십시오. 단계 4 벨트 장력을 재조정합니다.

Q1. 리프팅 플랫폼이 정상적으로 작동하는지 어떻게 확인할 수 있습니까?

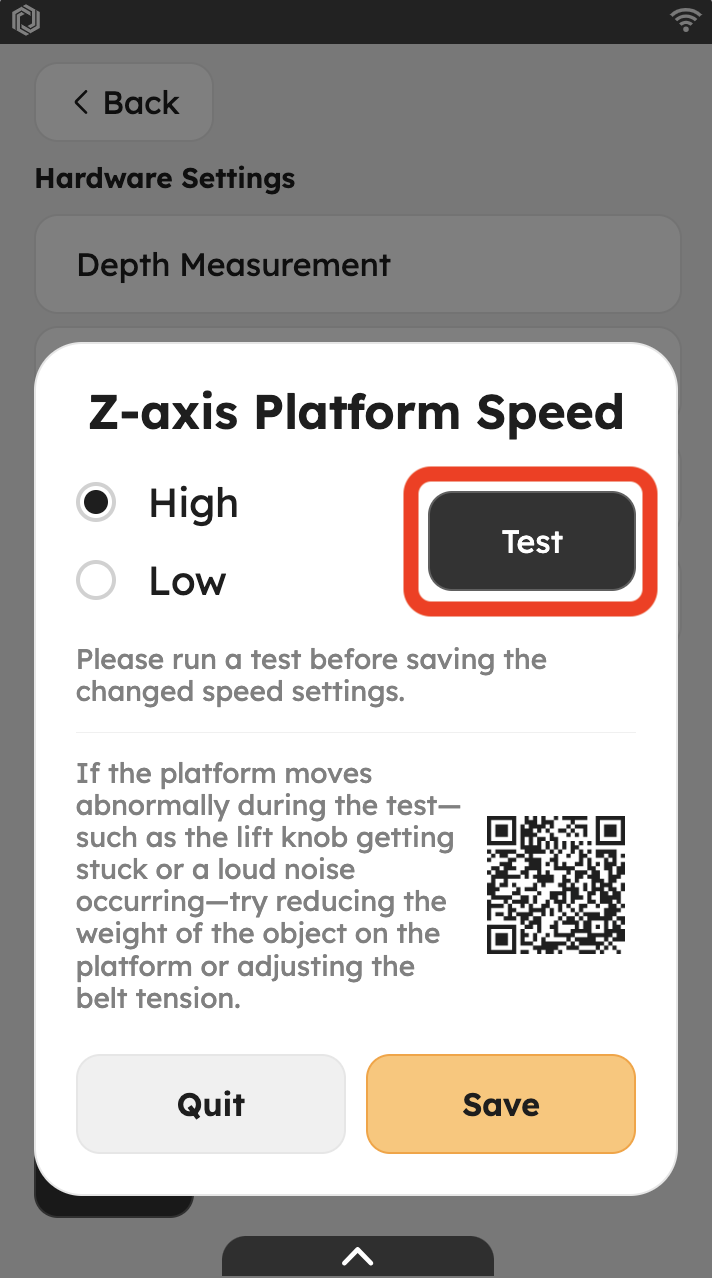

'테스트' 버튼을 누르면 '테스트' Z축 리프팅 플랫폼이 먼저 홈 위치로 이동하기 위해 최하단으로 내려갑니다. 홈 위치 이동 후, 설정된 속도로 한 번 상승하고 하강합니다. 전체 과정에서 기기 좌측 하단의 노브가 정상적으로 회전하는지 관찰하십시오. 정상 회전한다면 벨트 장력이 올바르게 조정된 것입니다.

Q2. 테스트에 고속 설정이 필요합니까?

반드시 그렇지는 않습니다. 저속 테스트에서 문제가 없다면 저속 설정으로 충분합니다. 고속이 필요한 경우(예: 곡면 각인 작업)에만 고속 설정을 권장합니다.

Z축 안정성에 영향을 미치는 요인으로는 모터 속도, 플랫폼 하중, 벨트 장력 등이 있습니다. 고속에서 안정성을 유지하려면 일반적으로 플랫폼 하중을 줄이고 벨트 장력을 약간 느슨하게 조정해야 합니다. 그러나 벨트가 너무 느슨하면 리프팅 중 이빨이 건너뛰거나 빠질 수 있습니다. 따라서 최적의 속도와 장력은 특정 용도에 따라 달라집니다.
