로터리는 110mm 및 150mm 필드 렌즈와만 호환됩니다.

1단계

포장 상자에서 연결 케이블을 꺼내세요. 기기의 전원이 꺼진 상태에서 케이블의 한쪽 끝을 기기 왼쪽에 연결하세요.

다른 쪽 끝을 로터리에 연결한 후 Promark의 전원을 켜세요.

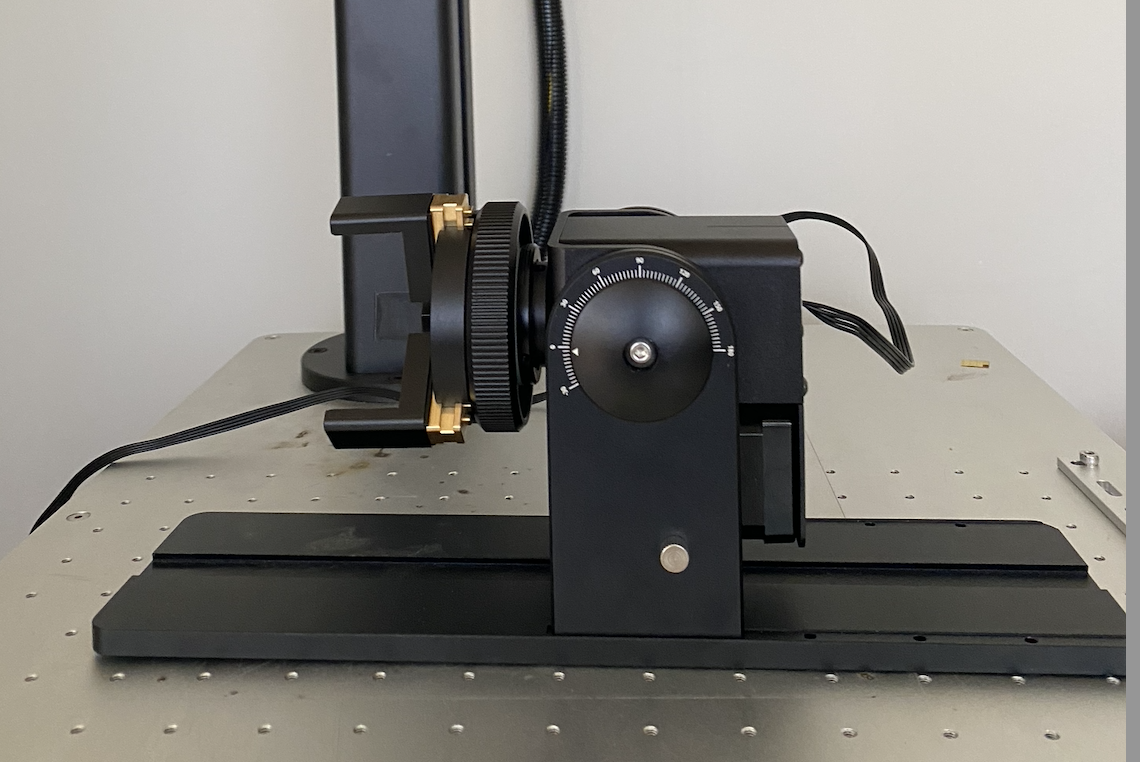

정상 위치에 있는 로터리 척.

截圖 2025-03-27 11.40.04.png

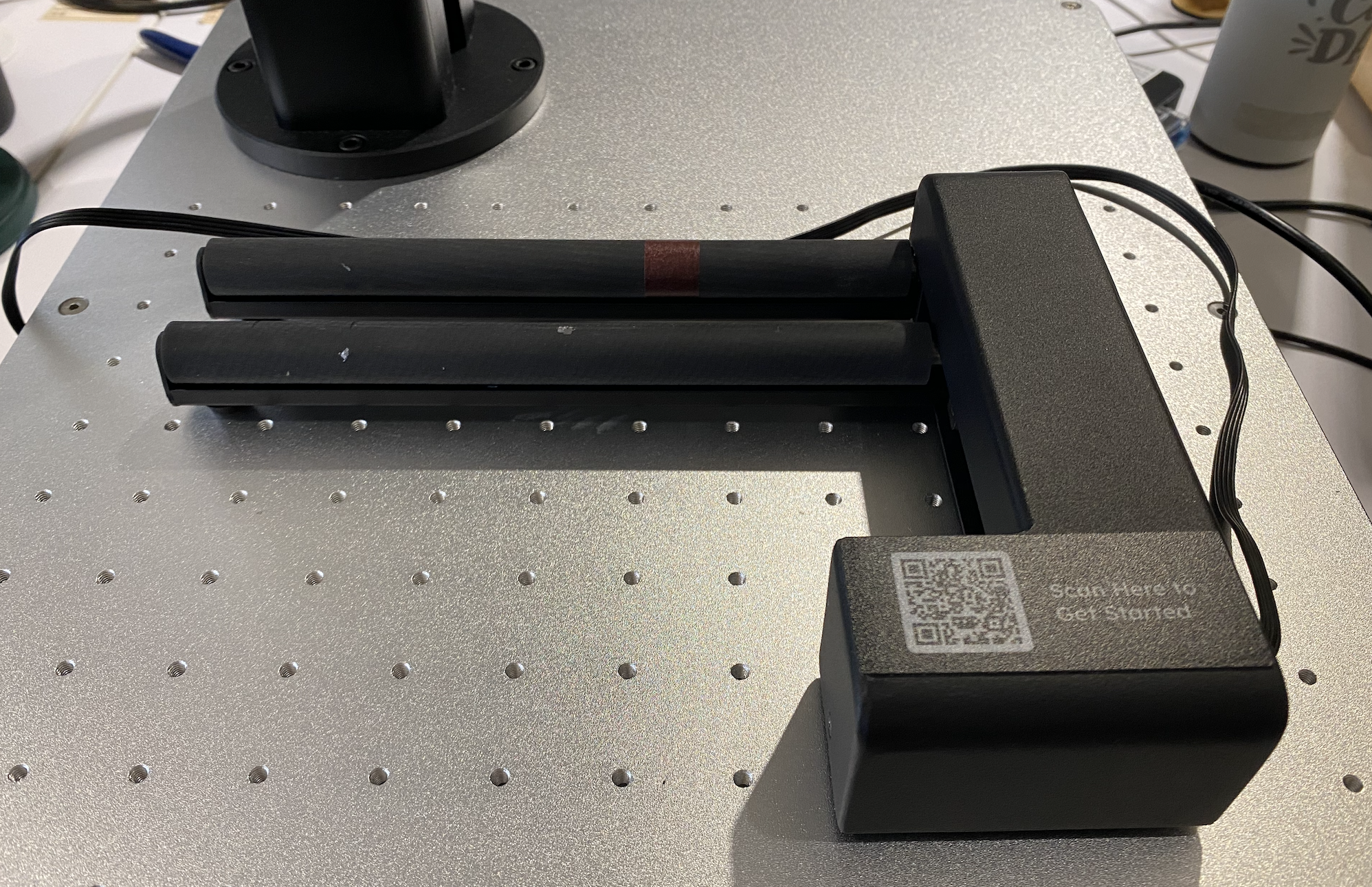

정상 위치에 있는 롤러.

截圖 2025-03-27 11.38.02.png

참고: 왼쪽으로 뒤집어야 하는 경우 로터리 설정에서 '미러' 기능을 활성화하세요. 그렇지 않으면 이미지 분할 오류가 발생할 수 있습니다.

문서 설정에서 로터리를 활성화한 다음, 오른쪽의 기어 아이콘을 클릭하여 로터리 설정으로 이동하세요.

截圖 2025-03-26 16.53.05.png

사용 중인 로터리를 선택한 후 로터리 설정을 구성하세요.

1. 물체의 둘레 또는 직경을 입력하세요(척만 해당).

2. 로터리 축 작동을 위한 회전 비율을 조정하세요.

3. 분할 크기: 이미지의 각 조각 섹션의 단위 길이입니다.

4. 중첩 크기: 각 섹션의 중첩 길이입니다.

5. 로터리 축이 왼쪽으로 뒤집힌 경우 미러 기능을 활성화해야 합니다.

척을 사용할 때 물체가 원뿔형인 경우, 조각 영역의 평균 둘레를 입력하는 것이 좋습니다.

Promark 로터리를 사용하면 이미지가 여러 섹션으로 분할됩니다. 각 섹션은 물체에 순차적으로 마킹되며, 로터리가 회전하여 다음 섹션을 마킹하는 과정을 전체 이미지가 완성될 때까지 반복합니다.

각 섹션의 크기는 분할 크기 설정에 따라 결정됩니다.

대상 물체가 원뿔형이나 불규칙한 형태일 경우, 더 작은 분할 크기를 사용하면 섹션 간의 간격이나 정렬 불일치를 줄일 수 있습니다.

분할 크기를 크게 설정하면 작업 시간을 단축할 수 있지만, 단일 단위 길이 내에서 초점 거리 변화가 커져 각인 결과에 영향을 줄 수 있습니다.

섹션 간의 잠재적 간격을 줄이기 위해 각 섹션의 끝부분에 일정한 중첩을 설정하여 눈에 띄는 간격을 최소화할 수 있습니다.

그러나 중첩이 너무 클 경우, 중첩 영역이 과도한 열을 받아 눈에 띄는 수평선이 생길 수 있으므로 주의가 필요합니다.

*Promark 로터리는 X축 방향 각인만 지원합니다.
