2-4 카메라 캘리브레이션

⚠︎ Beam Studio와 beamo II 펌웨어가 최신 버전으로 업데이트되었는지 확인하십시오.

설명

이 문서에서는 카메라 캘리브레이션을 수행하는 과정을 안내합니다.


카메라 캘리브레이션이 필요한 경우
1. 기기를 처음 사용할 때.
2. 기기를 다른 장소로 이동했을 때.
3. 카메라 미리보기와 실제 각인 위치 사이에 차이가 있을 때.

참고:
카메라 미리보기 기능을 처음 사용할 때는 카메라 캘리브레이션이 필요합니다.

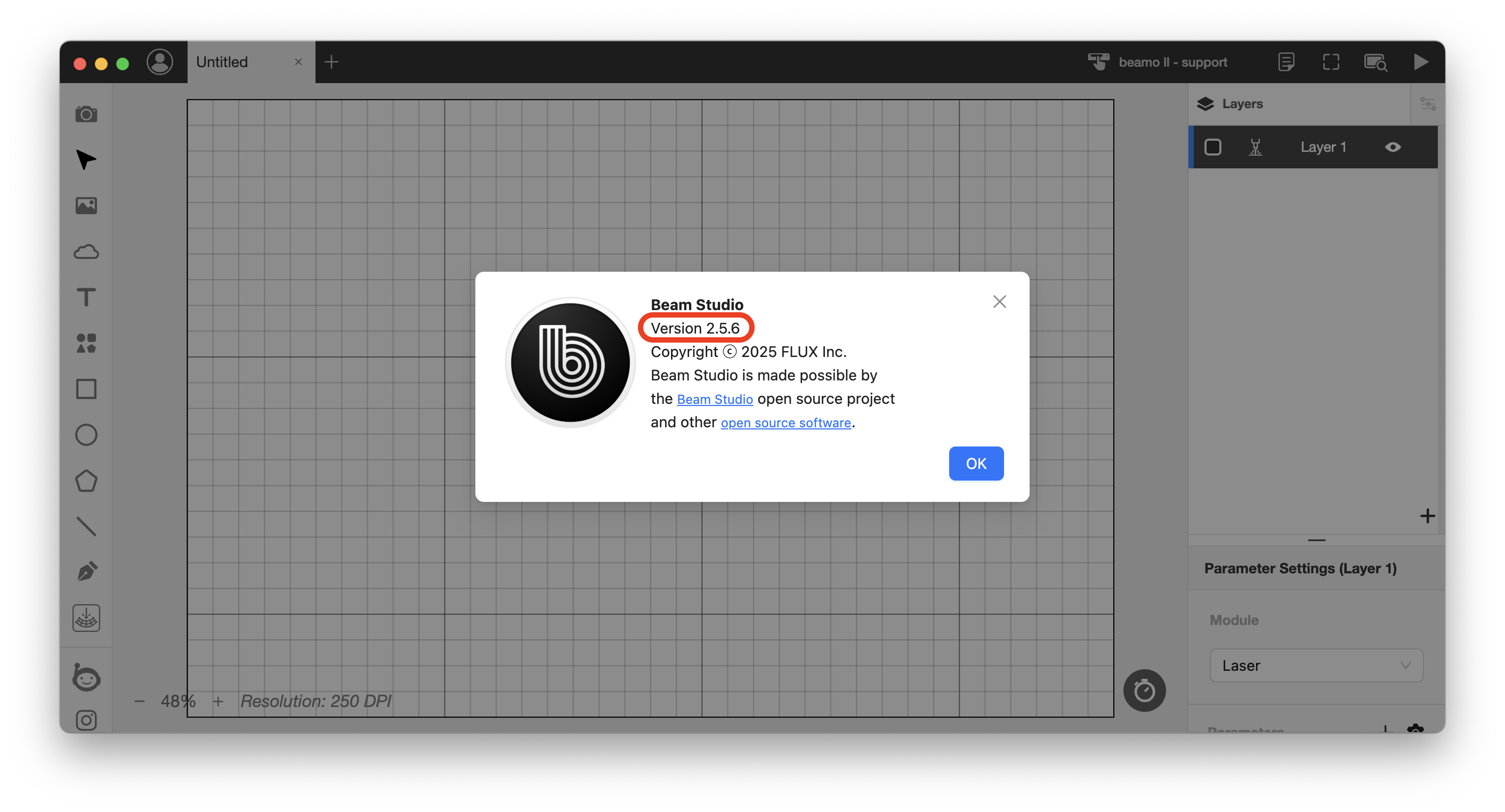

1단계 - Beam Studio 및 펌웨어 버전 확인

필요한 소프트웨어 버전: Beam Studio 2.5.11 이상.

필요한 펌웨어 버전: 6.1.6 이상.

2단계 - 준비

준비물:

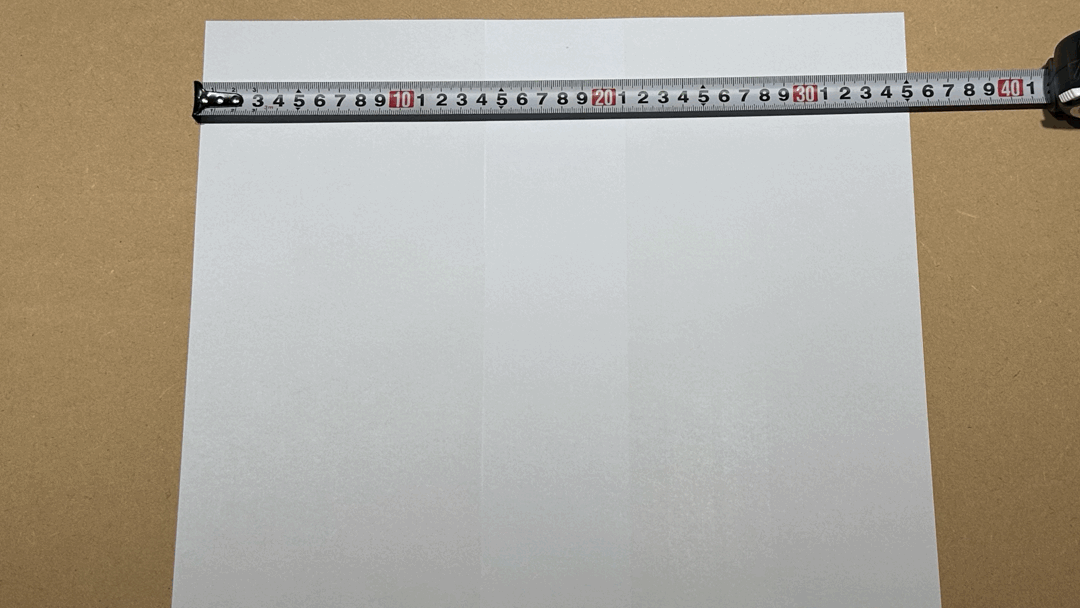

A4 용지 두 장을 겹쳐서 붙여 길이 약 19–28 cm, 너비 약 31–40 cm 크기의 표면을 만들거나, 동일한 크기의 밝은 색상 나무 보드를 사용하십시오.

3단계 - 새 프로젝트 추가 및 카메라 캘리브레이션 진행

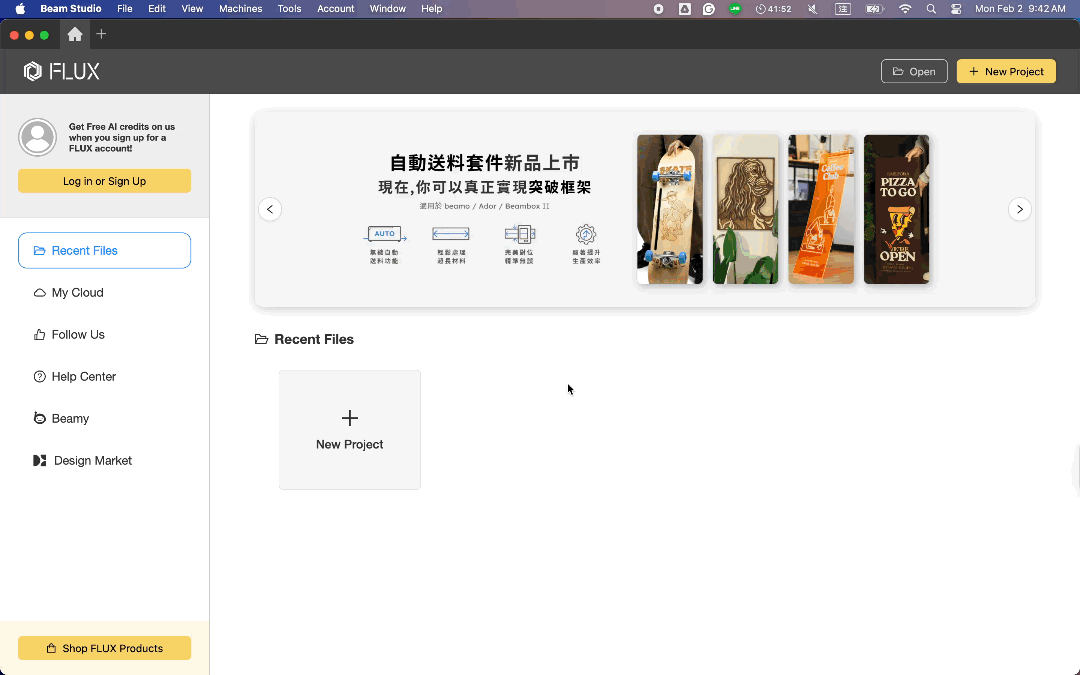

새 프로젝트를 추가하고 사용할 기기의 이름을 선택한 다음, 'Calibrate Camera'를 클릭하십시오.

4단계 - 흰 종이 배치

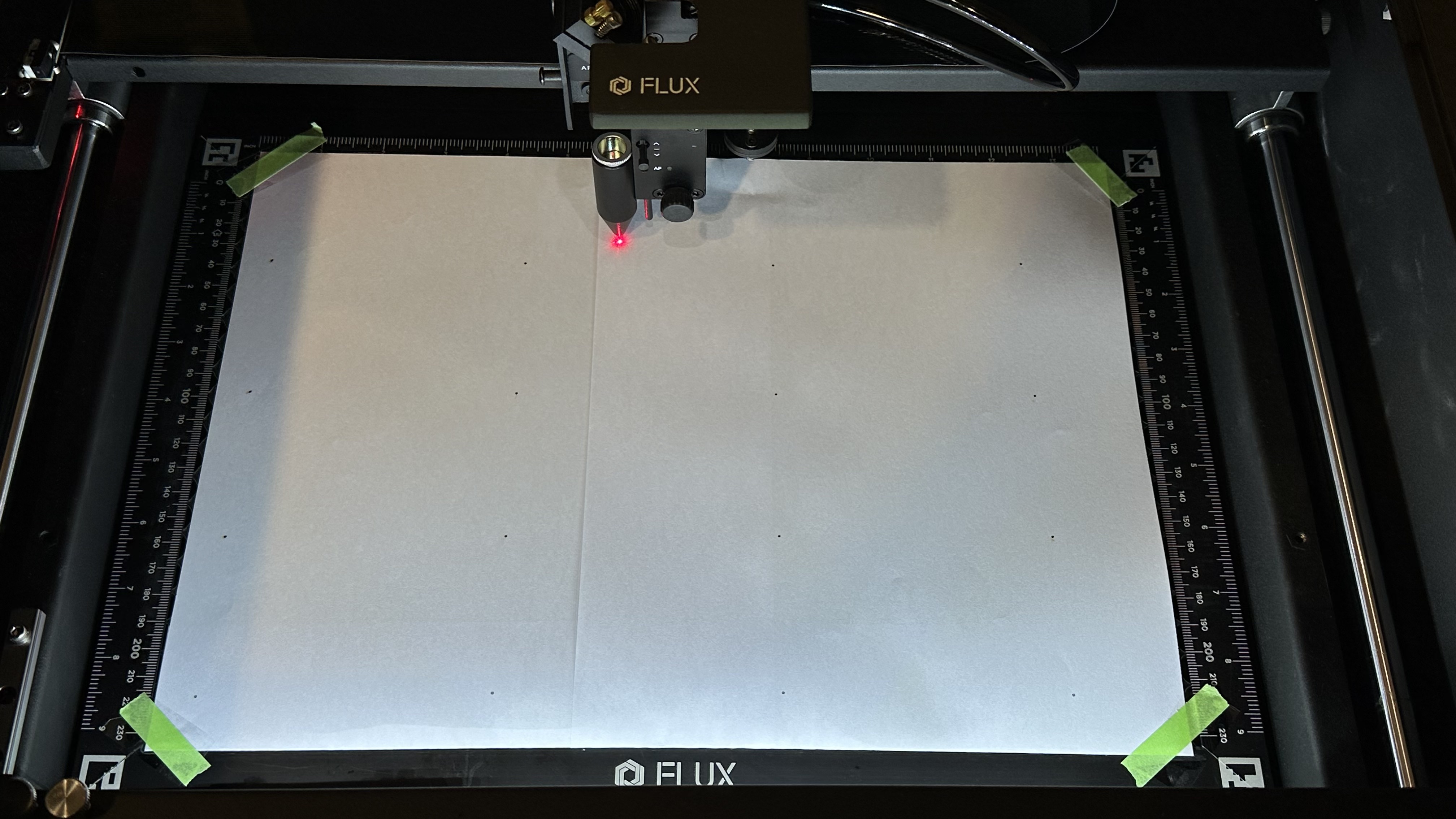

깨끗한 A4 흰색 용지를 작업 영역 중앙에 놓고 네 모서리를 테이프로 고정하십시오.

5단계 - 캘리브레이션 이미지 그리기

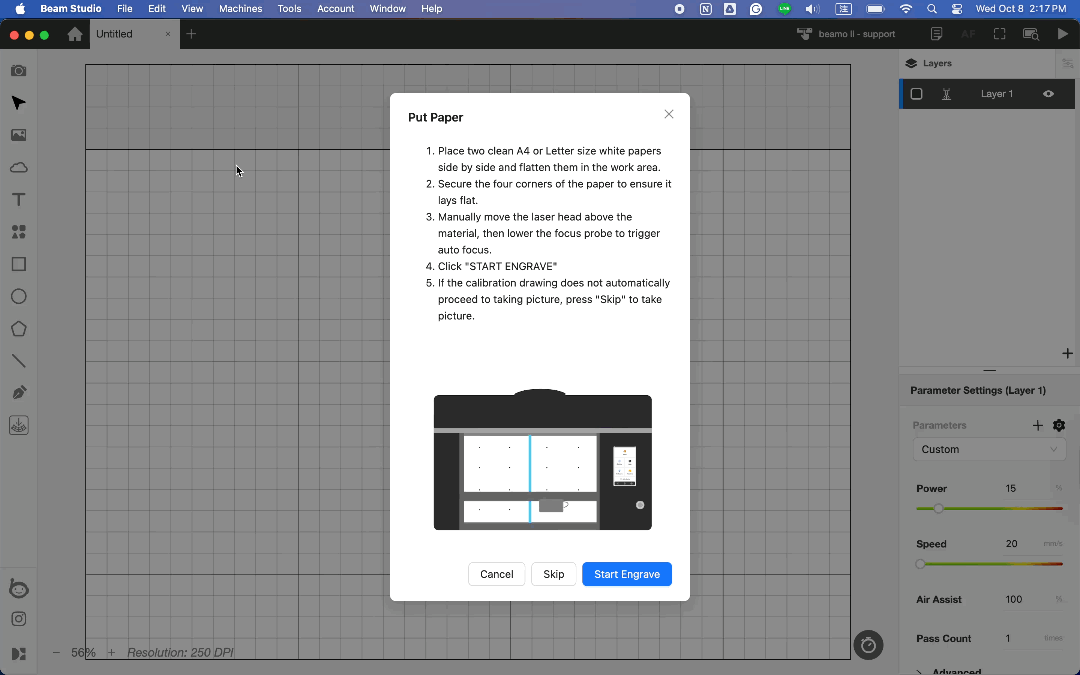

'START ENGRAVE'를 클릭하여 캘리브레이션 이미지를 그립니다.

6단계 - 마커 포인트 정렬

확대, 축소 및 사진 노출을 조정하여 빨간색 마커 포인트를 8개의 그려진 포인트에 정확하게 정렬하십시오.

7단계 - 캘리브레이션 결과 확인

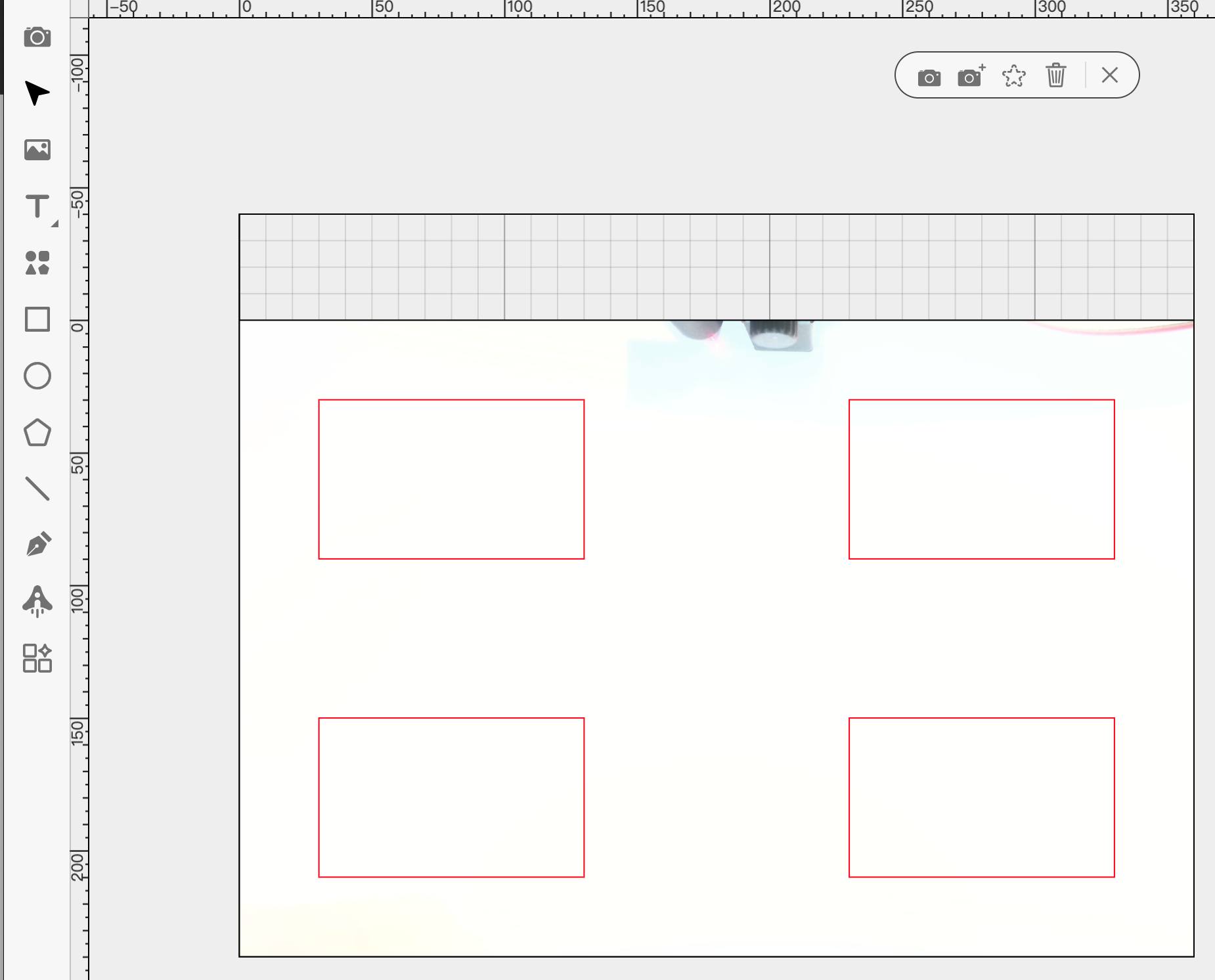

다음 설정에 따라 4개의 직사각형을 그리고, 각 직사각형의 네 변이 레이저 마킹 포인트와 완전히 정렬되는지 확인하십시오.

위치 및 치수:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

직사각형이 마킹 포인트와 제대로 정렬되지 않는 경우, 재료 높이를 조정하여 다시 초점을 맞추고 카메라 캘리브레이션을 다시 수행하여 위치 정확도를 복원하십시오.

#END
