5-14 X축 수평도 조정

설명:

X축의 수평도가 충분하지 않으면 레이저 헤드가 리미트 스위치에 닿지 않아 원점 복귀 문제가 발생할 수 있습니다. 또한 조각 및 절단 결과에도 영향을 미칠 수 있습니다.

X축은 기기 전면의 판금 부분과 평행해야 합니다.

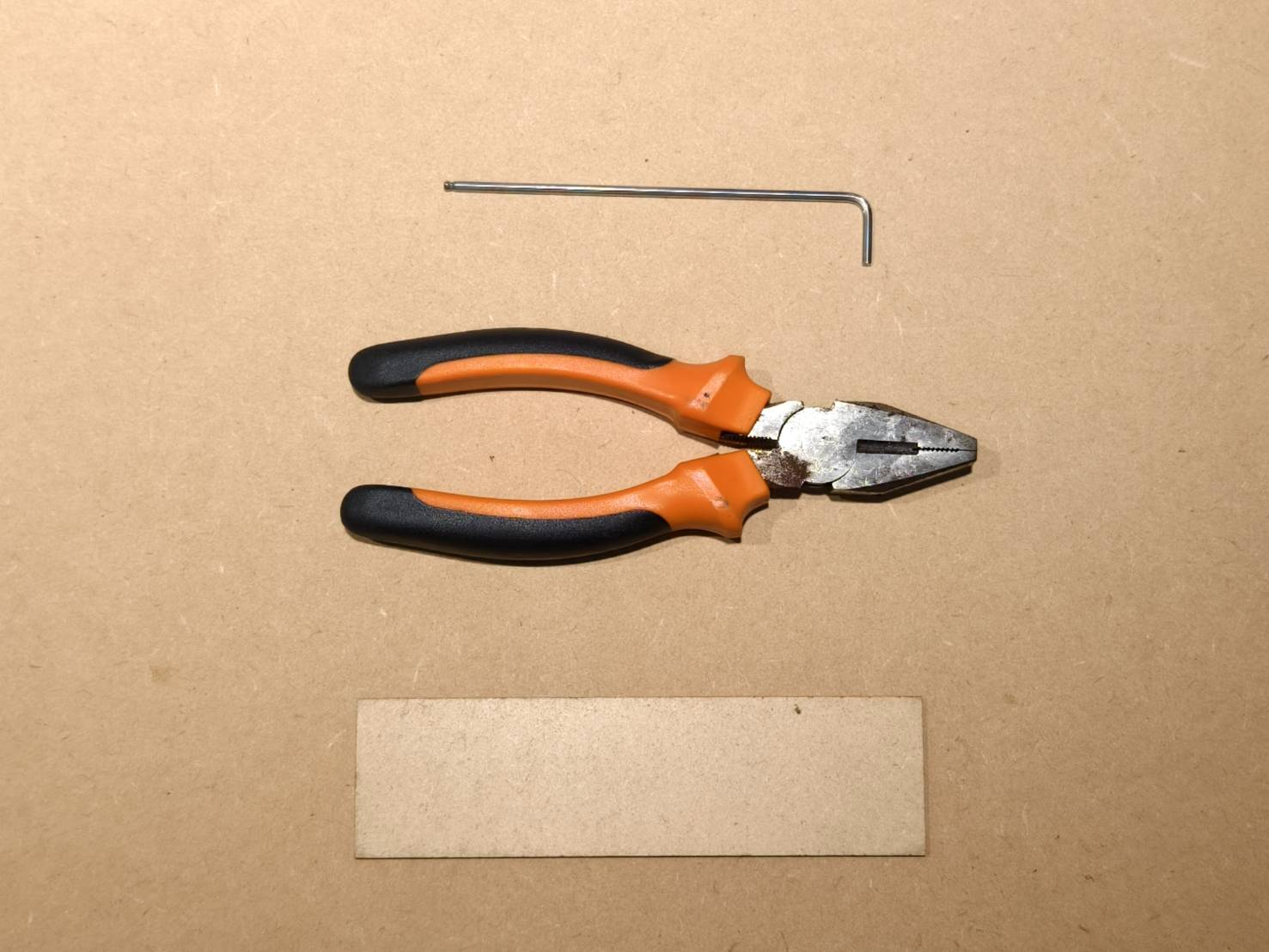

도구:

• 2mm 육각 렌치
• 플라이어
• 나무 또는 아크릴 조각 (5cmx10cm)

1단계

나무 또는 아크릴 조각으로 수평도를 확인합니다.

2단계

• 커플러와 4개의 고정 나사를 찾습니다.

3단계

• 커플러의 4개 나사를 풉니다.
  나사가 너무 조여져 있는 경우 플라이어를 사용하여 더 큰 토크를 가합니다. 나사가 풀릴 때 딱 소리가 나는 것은 정상입니다.

4단계

• 이제 X축 갠트리가 흔들립니다. 이것이 수평도를 조정하는 방법입니다.

• 아래 영상과 같이 X축 갠트리를 조정합니다.

5단계

조정 후 커플러의 나사를 조입니다.

6단계

• 그 후 갠트리가 흔들리는지 확인합니다(커플러가 단단히 조여져 있는지 확인).


• 수평도를 최종 확인합니다.
