HEXA RF - 1.5인치 초점 렌즈 애드온 설치 가이드

설명

이 페이지에서는 1.5인치 렌즈의 설치 방법을 다룹니다.

1단계

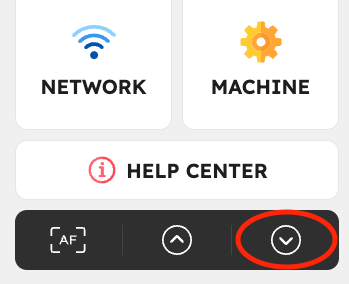

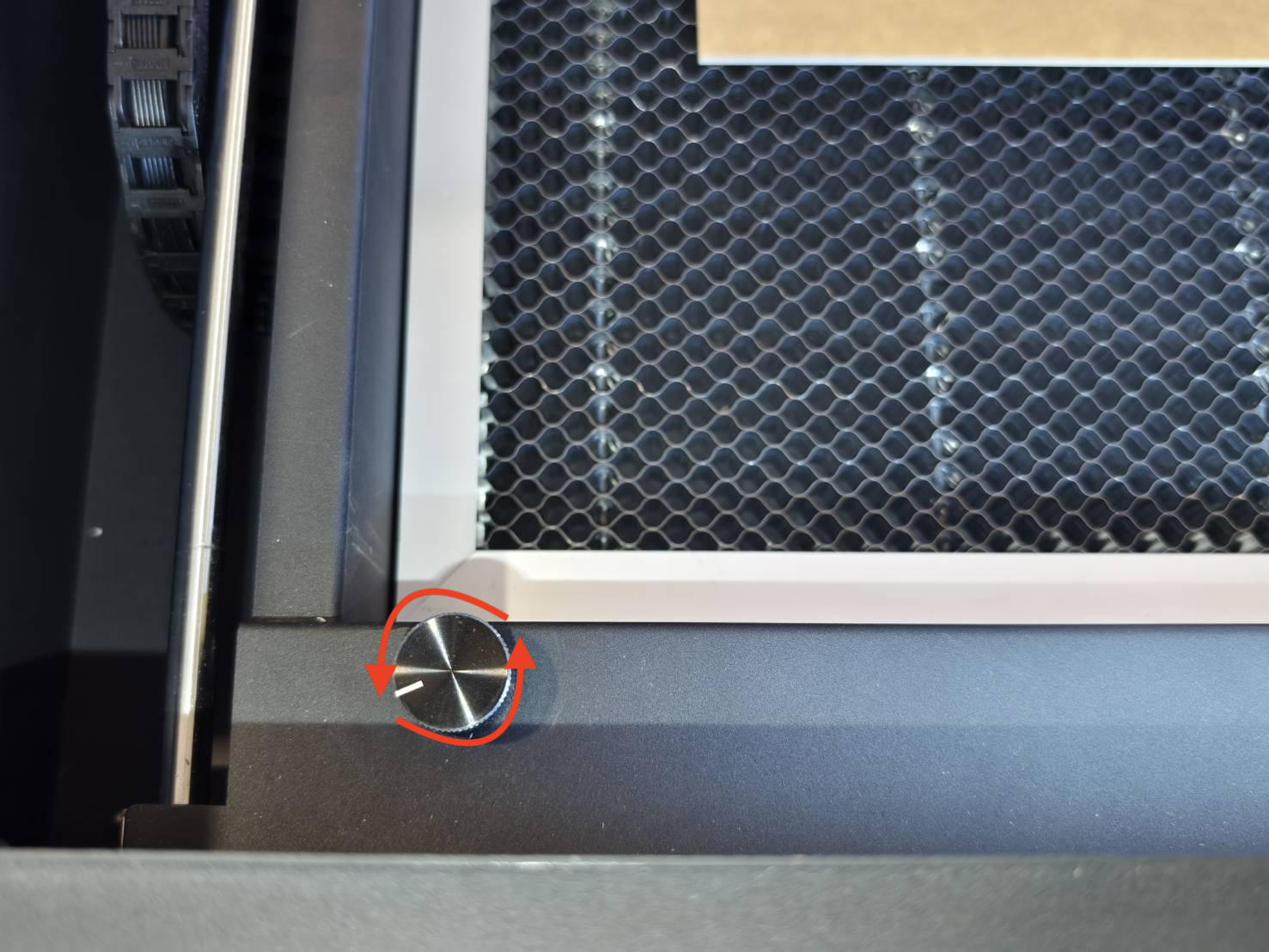

패널의 하강 버튼을 누르거나 노브를 반시계 방향으로 수동 회전하여 베드를 최하단까지 내립니다.

패널	노브

2단계

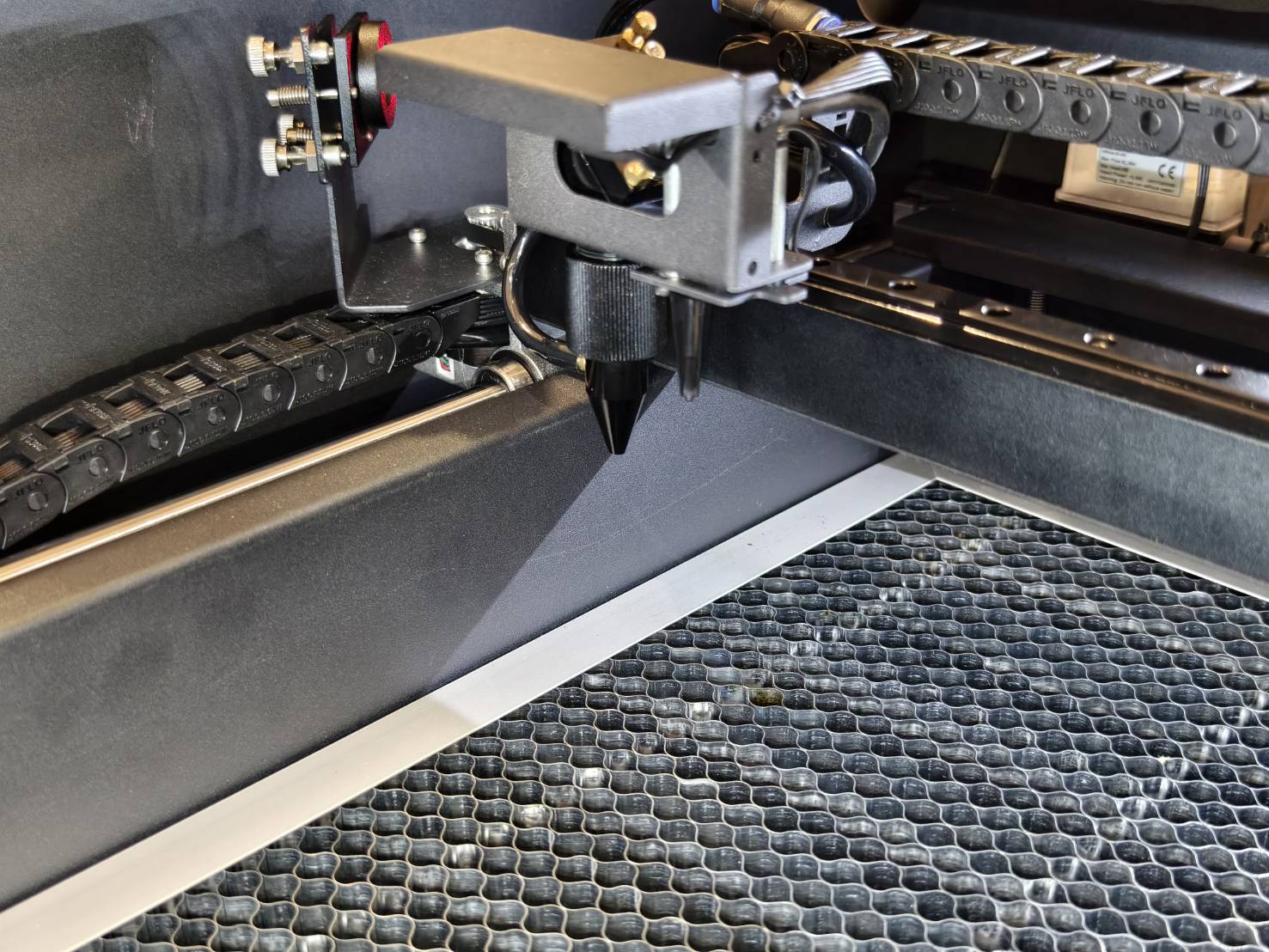

레이저 노즐을 분해하고 현재 장착된 렌즈를 제거합니다.

3단계

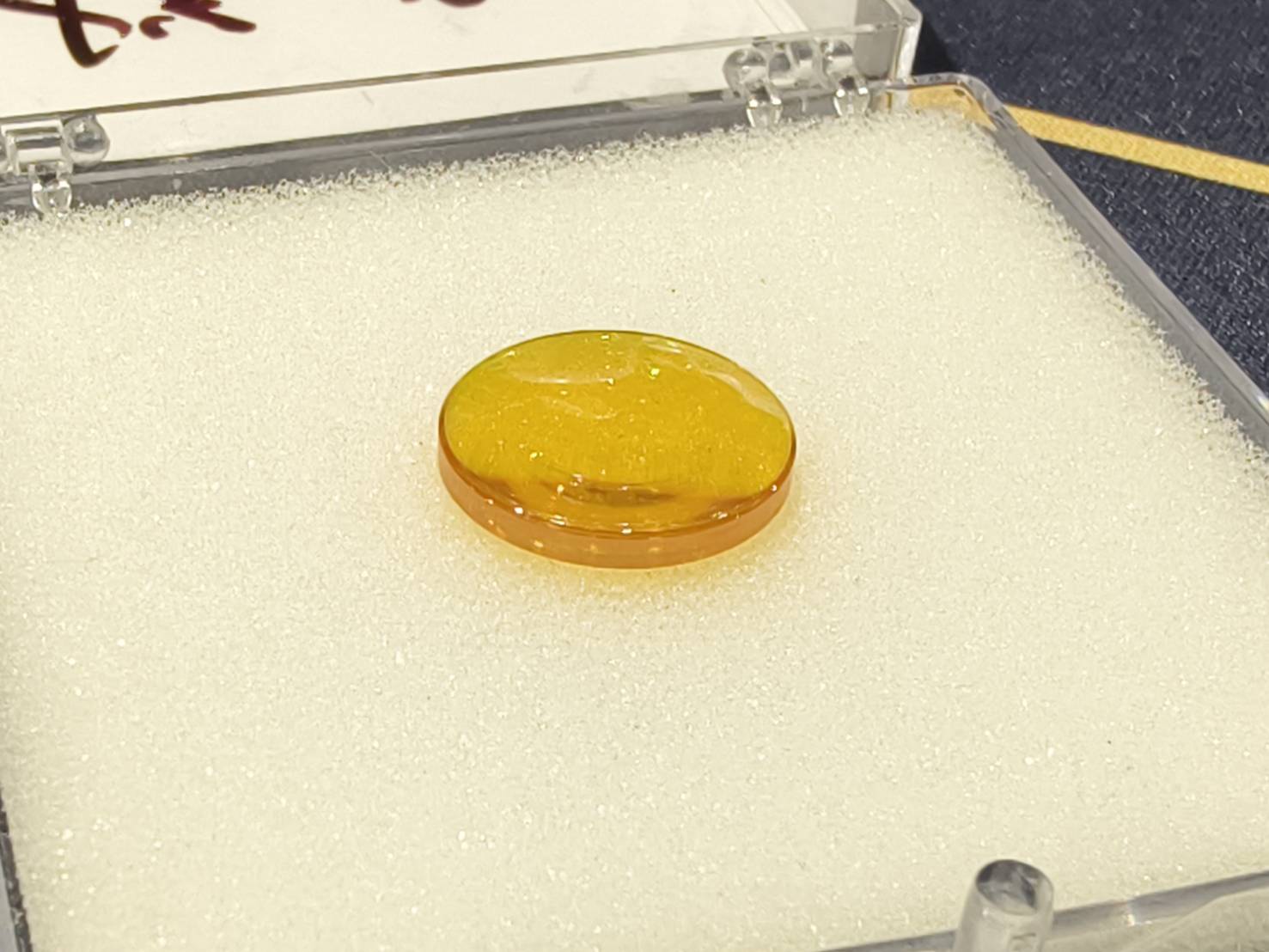

1.5인치 렌즈 애드온을 준비합니다.

4단계

1.5인치 렌즈로 노즐을 재조립합니다.

• 아래 사진과 같은 순서로 렌즈가 장착되어 있는지 확인하십시오.
• 렌즈의 곡면/볼록면이 위를 향하도록 하십시오.
  (곡면 확인 팁: 렌즈를 보았을 때 얼굴 전체가 비치는 쪽이 곡면입니다.)
• 에어 호스가 꺾이지 않았는지 확인하십시오.

설명

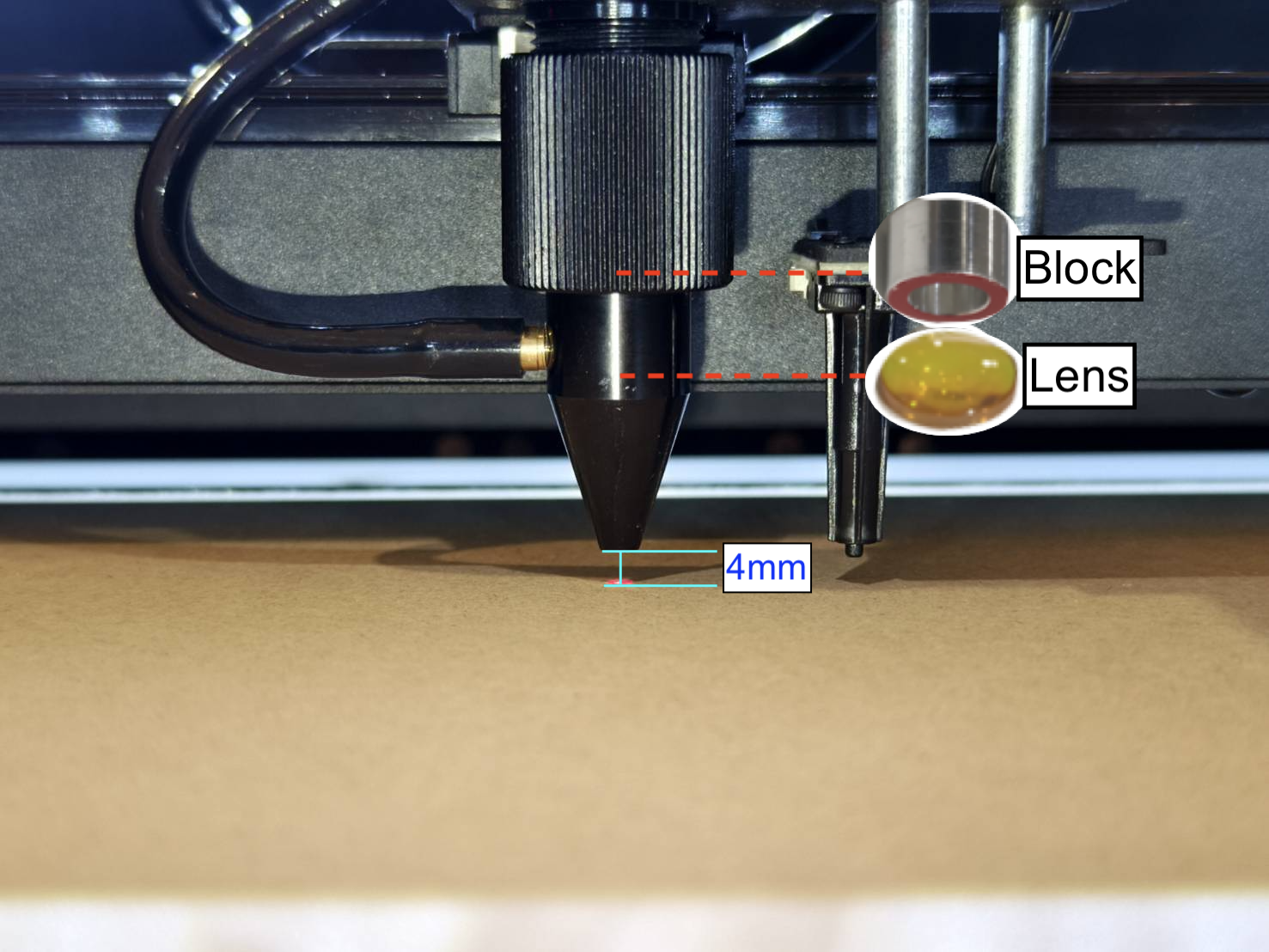

• 기본적으로 초점 렌즈는 상단에 위치하며, 초점 거리는 4mm입니다. 즉, 노즐 끝단과 재료 표면 사이의 거리가 4mm가 됩니다.

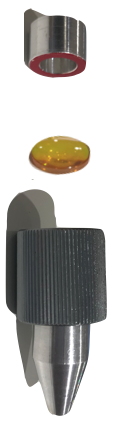

• 초점 모드 순서 결정
  초점 모드: 고정밀 초점
  블록
  렌즈
  링
  노즐

• 렌즈에는 두 면이 있습니다. 설치 시 곡면/볼록한 면이 위를 향하도록 합니다.


시연

5단계

"하드웨어 설정"으로 이동하여 기본 초점 모드를 선택합니다.
Machine >> 하드웨어 설정 >> 다음 페이지 >> 초점 모드 >> "근거리 초점" 선택 (기본값)
(이 단계를 완료하면 설치가 완료됩니다.)

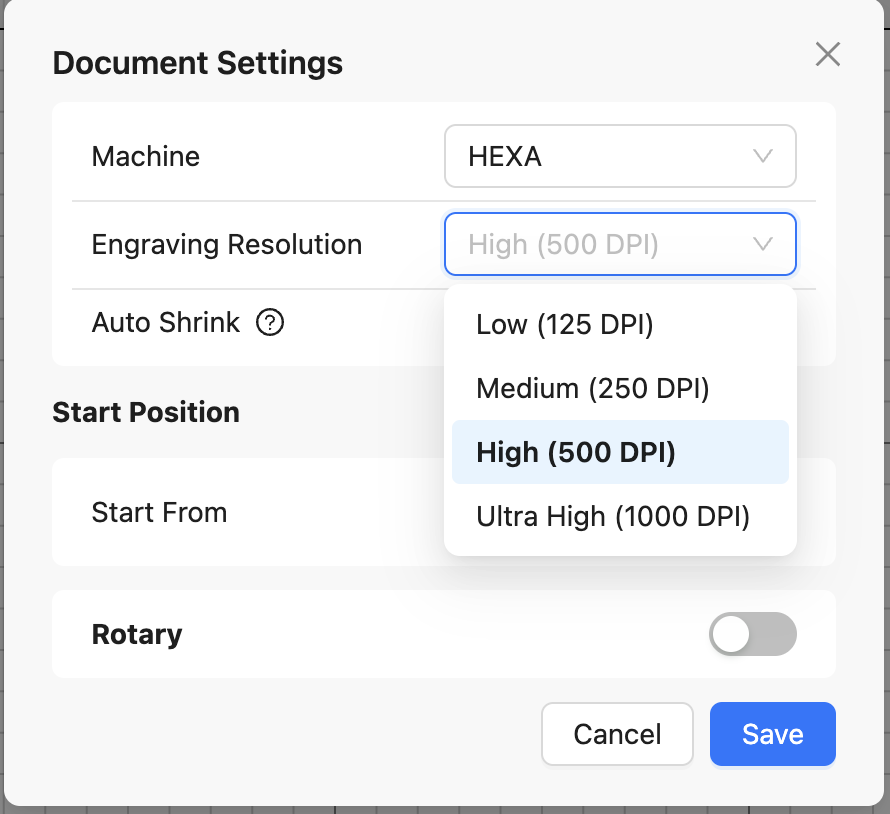

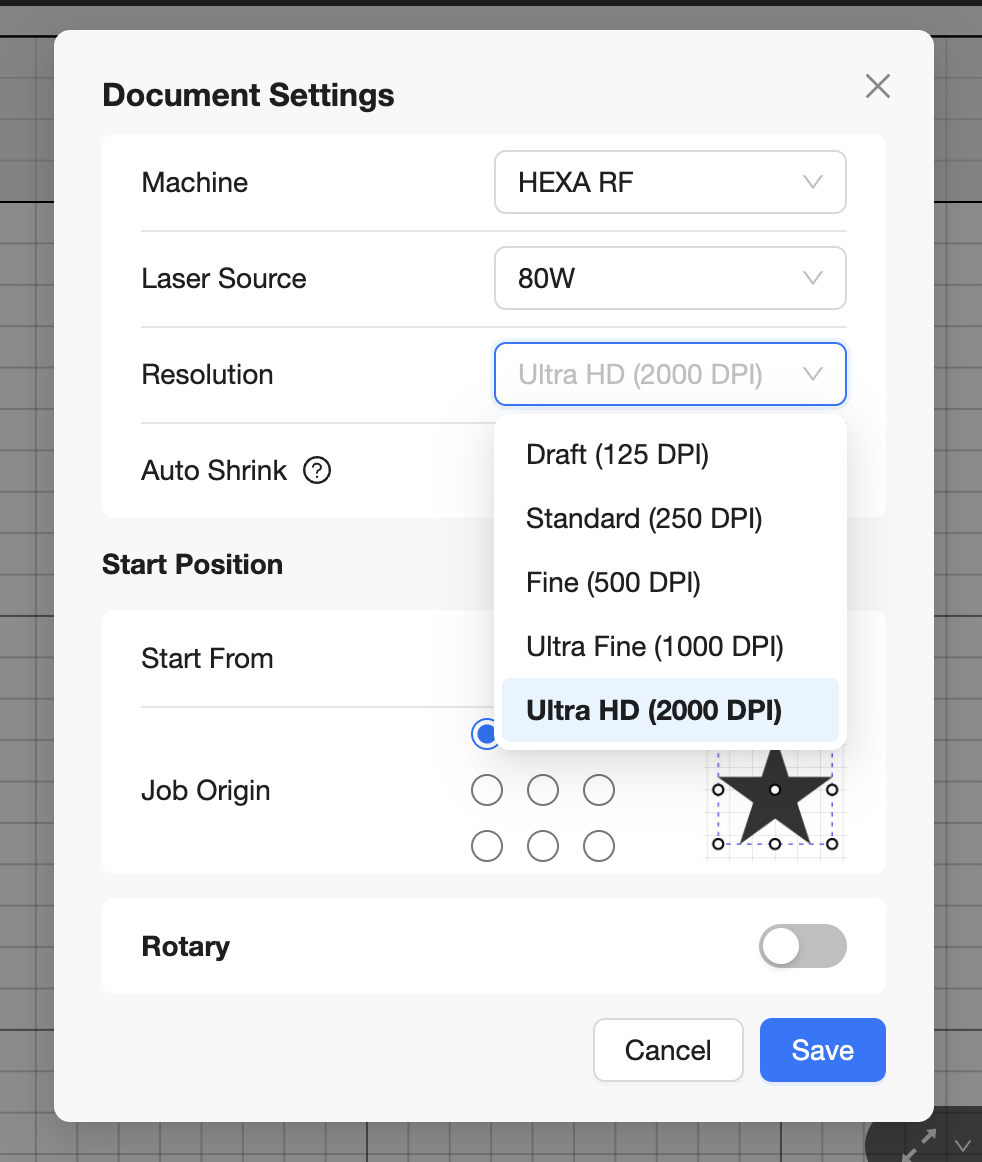

Beam Studio 설정 권장 사항
