#904 원점 복귀 실패 / 원점 복귀 문제 / 원점으로 이동할 수 없음

FLUX Support Team
  • 업데이트 시간

설명

#904 오류의 원인은 다양할 수 있습니다. 아래 단계를 따른 후에도 문제가 지속될 수 있습니다.
그러나 FLUX 팀이 문제를 보다 효과적으로 해결할 수 있도록 유용한 정보를 수집할 수 있습니다.



Step 0 - 체크리스트를 사용하여 단계를 따르고 결과를 기록하세요

이 목록은 튜토리얼에서 수행한 모든 테스트를 표시합니다.
테스트가 완료되면 목록을 PDF 문서로 저장하여 리셀러 또는 FLUX 팀에 보내주시기 바랍니다.

#904 문제 해결 체크리스트에 액세스하려면 링크를 클릭하세요: #904 Homing Failed - Checklist (Ador)



1단계로 돌아가서 - 모듈과 재료를 제거하세요

홈잉 프로세스에 영향을 미치지 않도록 시작하기 전에 작업 영역에서 모든 것(모듈 포함)을 제거하세요.

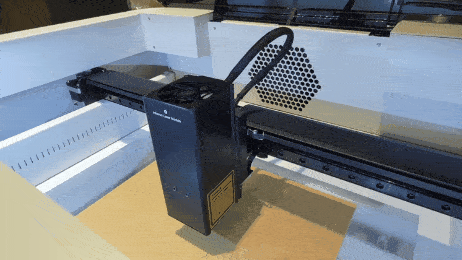

1단계로 돌아가서.1 - 모듈을 부드럽게 이동할 수 있는지 수동으로 확인하세요

  • 기기를 끄고 전원 코드를 뽑으세요.
  • 모듈 헤드를 4개의 모서리로 수동으로 이동하세요.



다음 단계에 따라 참조하세요:
  • 모듈 헤드를 위의 .gif와 같이 부드럽게 이동할 수 있다면 다음으로 이동하세요 Step 2



1단계로 돌아가서.2 - 레일에 윤활유를 바르세요



결과에 따라 다음을 확인하세요:

  • 예, .gif와 같이 모듈 헤드가 부드럽게 움직입니다 >> 문제가 해결되었습니다.
  • 아니오, 모듈 헤드를 부드럽게 움직일 수 없습니다 >> 하드웨어 문제 - 레일 녹슴 >> 튜토리얼을 참조하여상황을 동영상으로 촬영한 후, 9단계로 이동하여 문제를 보고하세요.



2단계 - 펌웨어 문제 가능성 배제

펌웨어 설치가 제대로 되지 않으면 원점 복귀 오류가 발생할 수 있으며, 공장 초기화를 통해 펌웨어 문제 가능성을 효과적으로 제거할 수 있습니다.

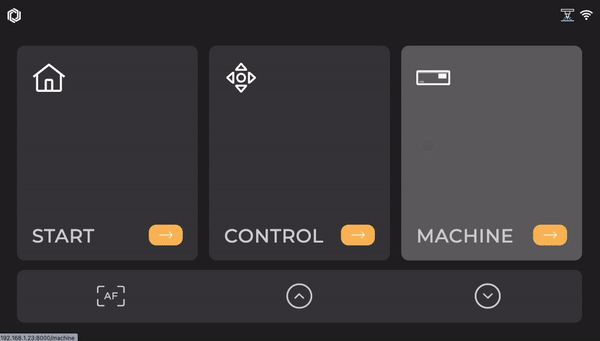

  • 먼저 공장 초기화를 실행하세요 (메인 페이지 > 기기 > 설정 > 공장 초기화 > 예)
    ezgif.com-gif-maker (4).gif
  • 그런 다음 기기 펌웨어 업데이트 방법 링크의 단계를 따라 최신 버전으로 업데이트되었는지 확인하세요.

  • 업데이트가 완료되면 다시 원점 복귀를 시도하세요.


결과에 따라 다음을 확인하세요:

  • 예, 위의 단계 후 원점 복귀가 성공적으로 수행됨 >> 문제가 해결되었습니다.
  • 아니오, 위의 단계 후에도 원점 복귀 문제가 지속됨 >>이동 3단계



3단계- 메인보드 신호 확인

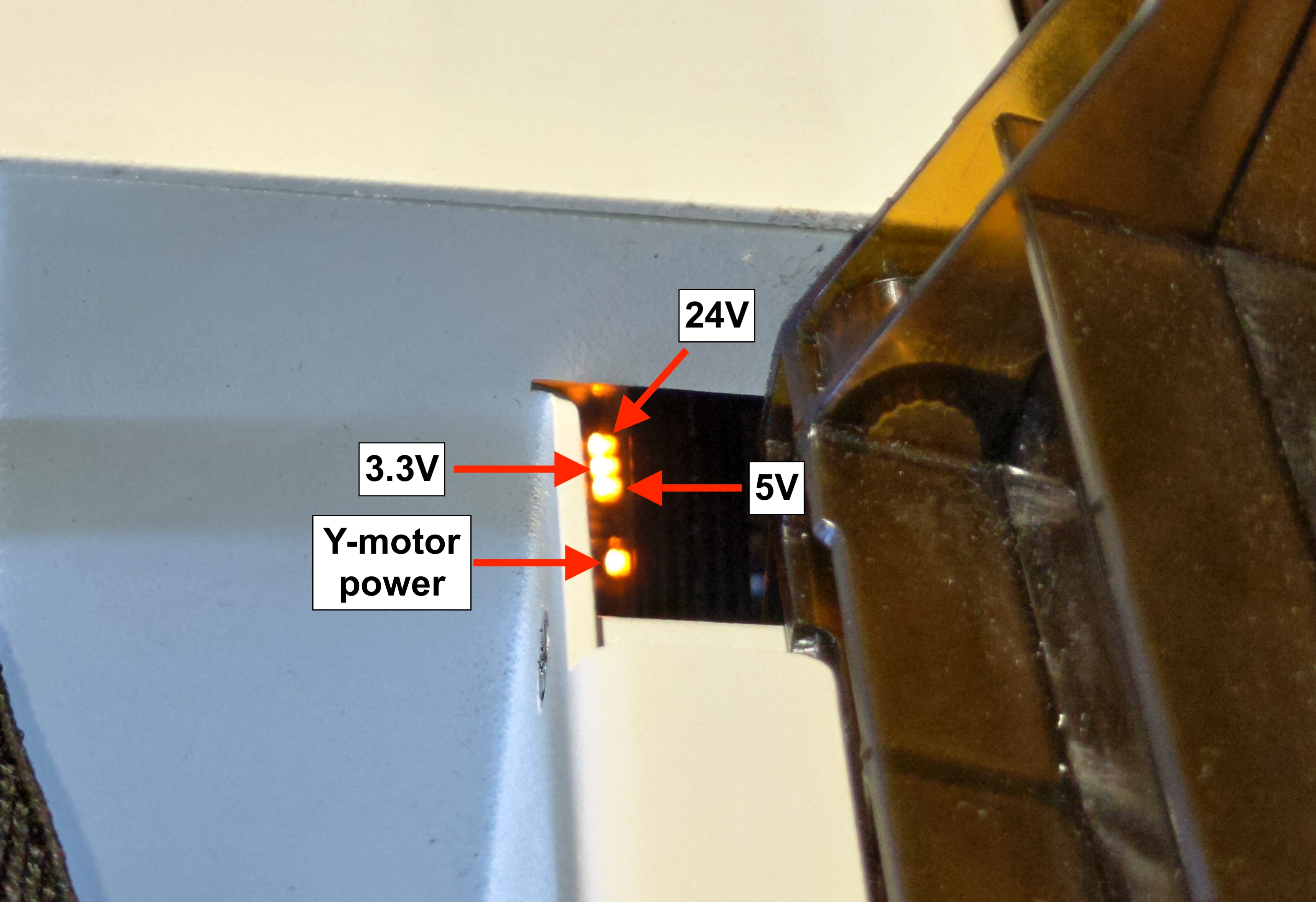

메인보드에는 기기의 다른 부분을 나타내는 4개의 주황색 LED 표시등이 있습니다.


참조 비디오 메인보드 신호를 찾는 방법에 대한 비디오

비디오



문제가 다음과 같이 해결되었는지 확인하십시오:

  • 모든 표시등이 계속 켜져 있고 깜박이지 않음 >> 다음으로 이동 4단계
  • 하나 이상의 표시등이 꺼져 있거나 깜박임 >> 하드웨어 문제- 오작동하는 메인보드 또는 전원 어댑터 >> 비디오상황을 동영상으로 촬영한 후, 9단계로 이동하여 문제를 보고하세요.



4단계- 리미트 스위치 확인

리미트 스위치는 레이저 헤드가 끝에 도달했을 때 정지시키는 데 사용됩니다.

리미트 스위치에 결함이 있으면 원점 복귀 문제가 발생하여 레이저 헤드가 정지하지 않거나 너무 일찍 정지할 수 있습니다.



리미트 스위치 아이콘이 눌렸을 때 올바르게 반응하는지 확인하려면 아래 비디오를 참조하십시오.

▵눌림 = 아이콘 닫힘

▵눌리지 않음 = 아이콘 열림



X&Y 리미트 스위치 확인



문제가 다음과 같이 해결되었는지 확인하십시오:

  • Both X&Y axis function >> 이동 5단계
  • X축만 문제 있음 >> 하드웨어 문제 - Z 모터 보드 또는 FPC 커넥터(30핀) 오류 >> 다음을 참조하여 상황을 동영상으로 촬영하세요: 비디오 그리고 다음으로 이동하세요: 9단계로 이동하여 문제를 보고하세요.
  • Y축에만 문제가 있습니다 >> 하드웨어 문제 - Y 모터 보드 오류  >> 다음을 참조하여 상황을 동영상으로 촬영하세요: 비디오 그리고 다음으로 이동하세요: 9단계로 이동하여 문제를 보고하세요.
  • X축과 Y축 모두 작동하지 않습니다 >> 하드웨어 문제 - 메인보드 오작동 또는 FPC 커넥터(38핀) 오류 >> 다음을 참조하여 상황을 동영상으로 촬영하세요: 비디오 그리고 다음으로 이동하세요: 9단계로 이동하여 문제를 보고하세요.
  • 원점 복귀 시 이상한 소음이 나고 유지보수 메뉴로 진입할 수 없습니다 >> 이동 Step 6



5단계 - AF 모듈이 작동하는지 확인하세요

AF 버튼을 클릭하여 메인보드 기능을 테스트하세요.


AF 버튼을 클릭하여 제대로 작동하는지 확인하세요.

결과에 따라 다음을 확인하세요:

  •
  •
  •
  • 예, Z축이 올바르게 움직이고 AF가 작동합니다 >> Step 6
  • 아니오, Z축은 움직이지만 AF가 올바르게 초점을 맞추지 못하거나 무작위로 움직입니다 >> 하드웨어 문제 - 오작동하는 메인보드 >> 다음을 참조하여 상황을 동영상으로 촬영하세요: 동영상, 그리고 다음으로 이동하세요: 9단계로 이동하여 문제를 보고하세요.
  • 아니오, Z축이 움직이지 않습니다 >>하드웨어 문제 - 오작동하는 메인보드 >> 다음을 참조하여 상황을 동영상으로 촬영하세요: 예시, 그리고 다음으로 이동하세요: 9단계로 이동하여 문제를 보고하세요.



Step 6 - 리미트 스위치가 자동으로 작동하는지 확인하세요

아래 동영상에서 발생하는 경우인지 확인하세요.
(모듈 헤드가 큰 소음을 내기 시작하고 상단이나 왼쪽 모서리로 이동할 때 멈추지 않습니다.)

비디오 1- Y 리미트 실패


비디오 2- X 리미트 실패


결과에 따라 다음을 확인하세요:

  • 예,  동일한 문제 비디오 1 에 표시된 문제 발생 >> Step 7
  • 예,  동일한 문제 비디오 2 에 표시된 문제 발생 >> Step 8
  • 아니오, 비디오에 나온 문제 중 어느 것도 발생하지 않음 >> 하드웨어 문제- X & Y 모터/Z 모터 보드/X 모터 보드 >> 다음을 참조하여 상황을 동영상으로 촬영하세요: 예시, 그리고 다음으로 이동 9단계로 이동하여 문제를 보고하세요.



Step 7- X축 수평 조정

아래 링크의 단계에 따라 X축 수평을 확인하고 조정하십시오-
X축 수평 조정



결과에 따라 다음을 확인하세요:

  • 수평 확인됨, 원점복귀 성공>> 문제 해결됨



Step 7.1 - Y축 리미트 스위치 접촉면 확장

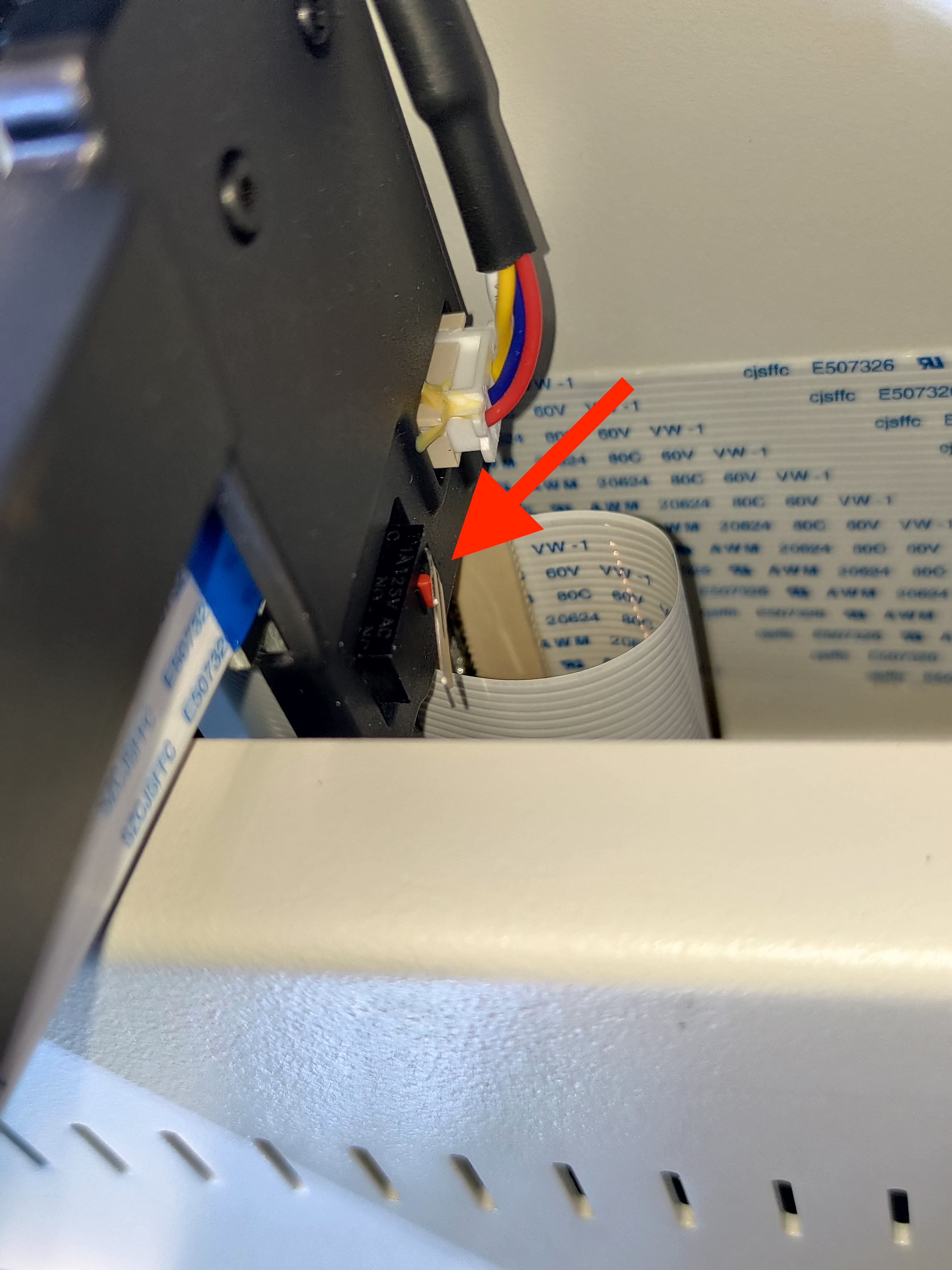

리미트 스위치의 금속 탭은 시간이 지남에 따라 마모될 수 있으며, 이는 리미트 스위치의 활성화 감도에 영향을 미칠 수 있습니다.379060.jpg

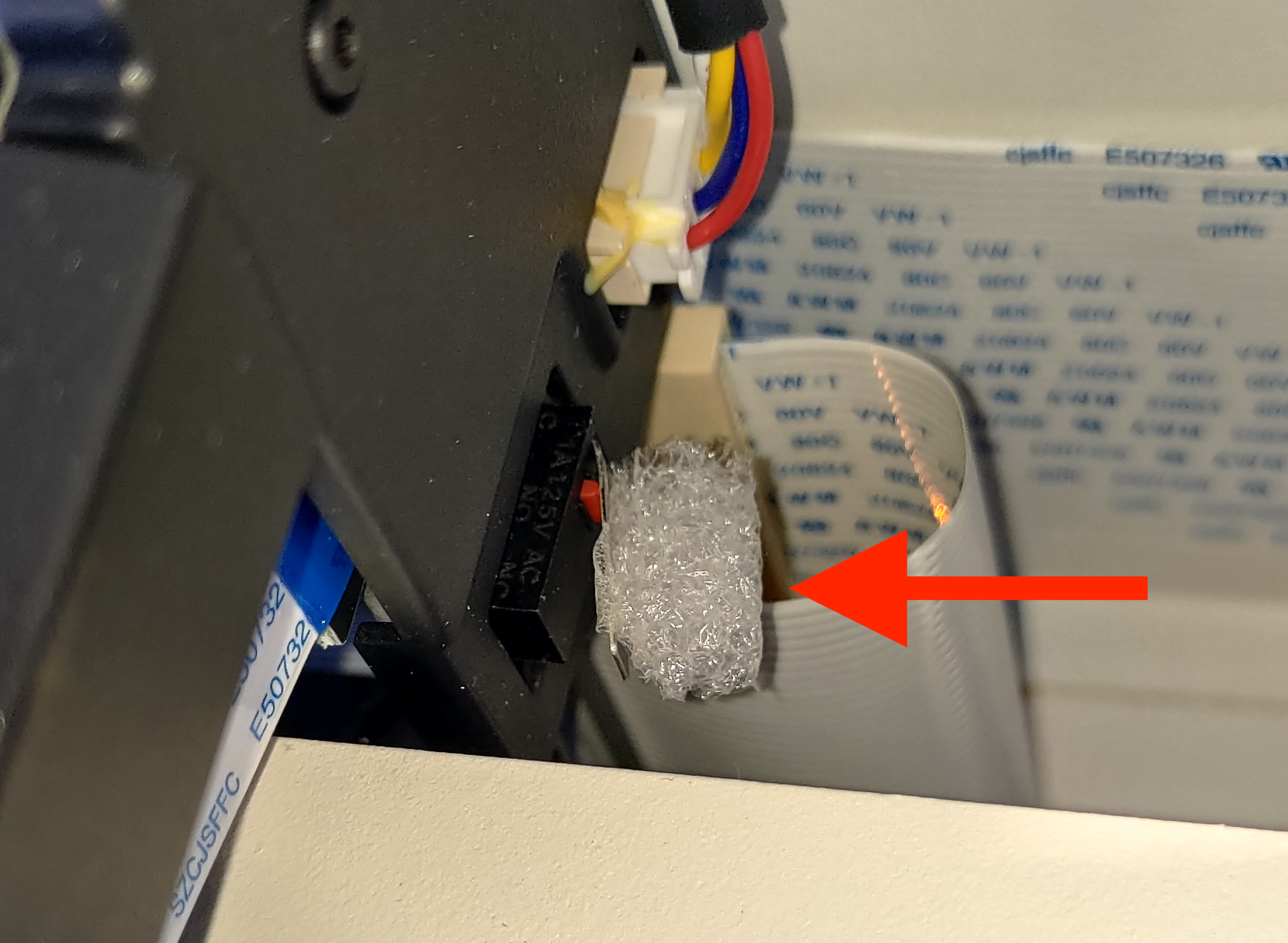

아래 이미지와 같이 탭에 폼이나 유사한 재질을 추가하면 일시적으로 금속 플레이트가 Y축 리미트 스위치와 접촉하지 않는 문제를 해결할 수 있습니다.379056.jpg

결과를 다음과 같이 확인하세요:

  • 확장 후 홈밍 성공. >> 문제 해결됨
  • 홈밍 실패 >> 알 수 없는 문제 >> 상황을 참조하여 동영상을 촬영하세요. 예시 그리고 다음으로 이동하세요: 9단계로 이동하여 문제를 보고하세요.



Step 8 - 케이블 간섭 여부 확인

케이블이 제대로 정리되지 않은 경우, X축 리미트 스위치의 작동에 영향을 미쳐 홈밍 실패로 이어질 수 있습니다.



결과를 다음과 같이 확인하세요:

  • 예 >> 조정 후 원점 복귀에 성공했습니다.  >> 문제 해결됨



Step 8.1 - X축 리미트 스위치 접촉면 확장

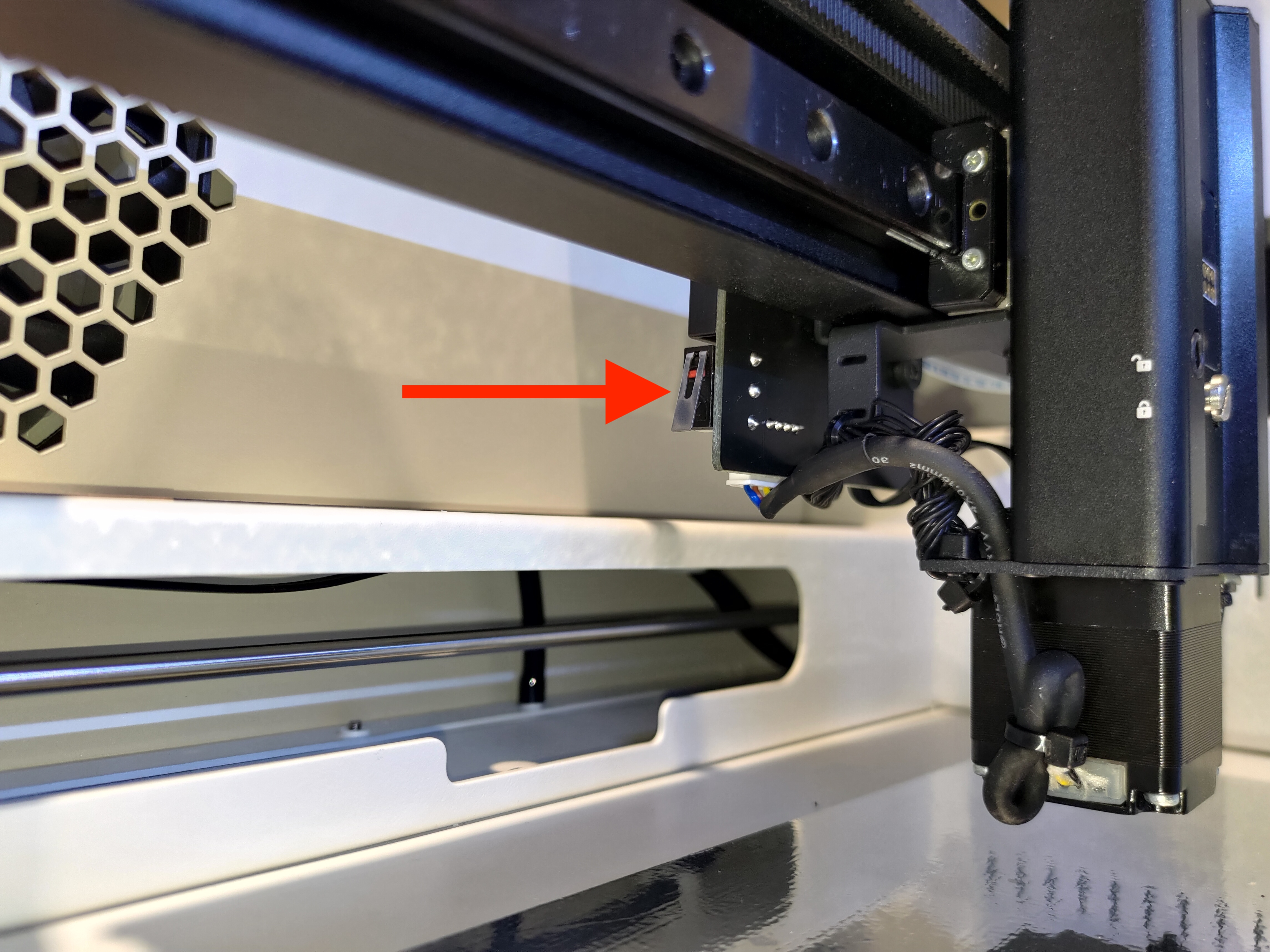

리미트 스위치의 금속 탭은 시간이 지남에 따라 마모될 수 있으며, 이는 리미트 스위치의 활성화 감도에 영향을 미칠 수 있습니다.379061.jpg

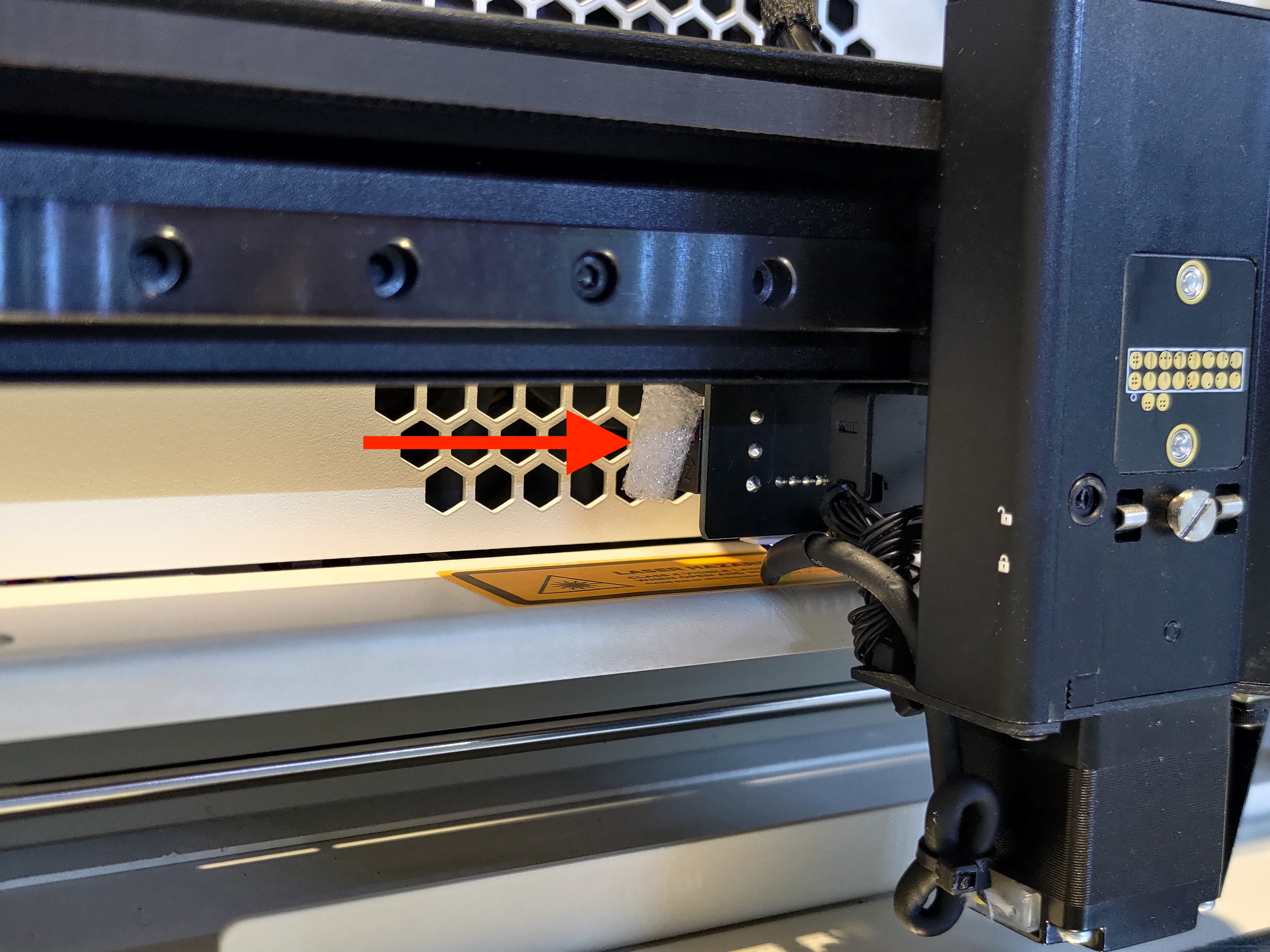

아래 이미지와 같이 탭에 폼이나 유사한 재질을 추가하면 일시적으로 금속 플레이트가 X축 리미트 스위치와 접촉하지 않는 문제를 해결합니다.379059.jpg



결과를 다음과 같이 확인하세요:

  • 확장 후 홈밍 성공. >> 문제 해결됨
  • 홈밍 실패 >> 알 수 없는 문제 >> 상황을 참조하여 동영상을 촬영하세요. 예시 그리고 다음으로 이동하세요: 9단계로 이동하여 문제를 보고하세요.



9단계로 이동하여 - 고객 서비스에 문의

  • 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 지원 센터에 문제를 올바르게 보고하십시오. [고객 서비스에 문의]
  • 체크리스트를 완료했는지 확인하고 체크리스트 PDF 파일로 저장하여 조치 사항을 공유하십시오.

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 지원 센터와 공유해야 합니다.
