Beam Air Pro - 12V PSU 교체 가이드

1단계 - 전원을 끄고 전원 코드를 분리하십시오.

2단계 - 4개의 버클을 열고 상단 커버를 분리하십시오.

⚠︎ 주의: 버클을 열 때 손가락이 끼이지 않도록 주의하십시오.

3단계 - 필터를 분리하십시오.

필터 분리 방법은 동영상의 처음 3초를 참조하십시오.

4단계 - 하단 커버를 분리하십시오.

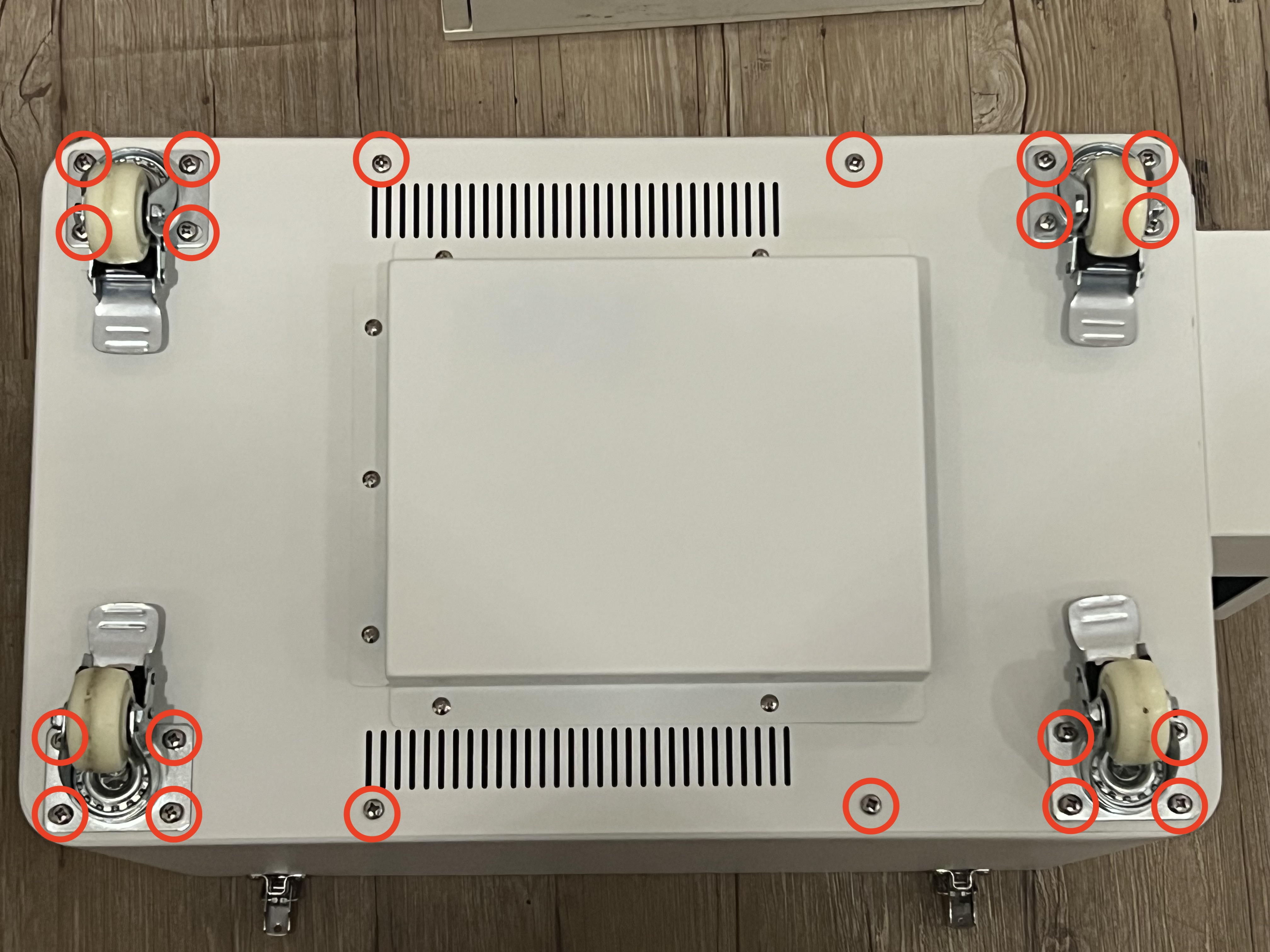

Beam Air Pro를 뒤집은 후 십자 드라이버를 사용하여 20개의 나사를 풀어 하단 커버와 롤러를 분리하십시오.

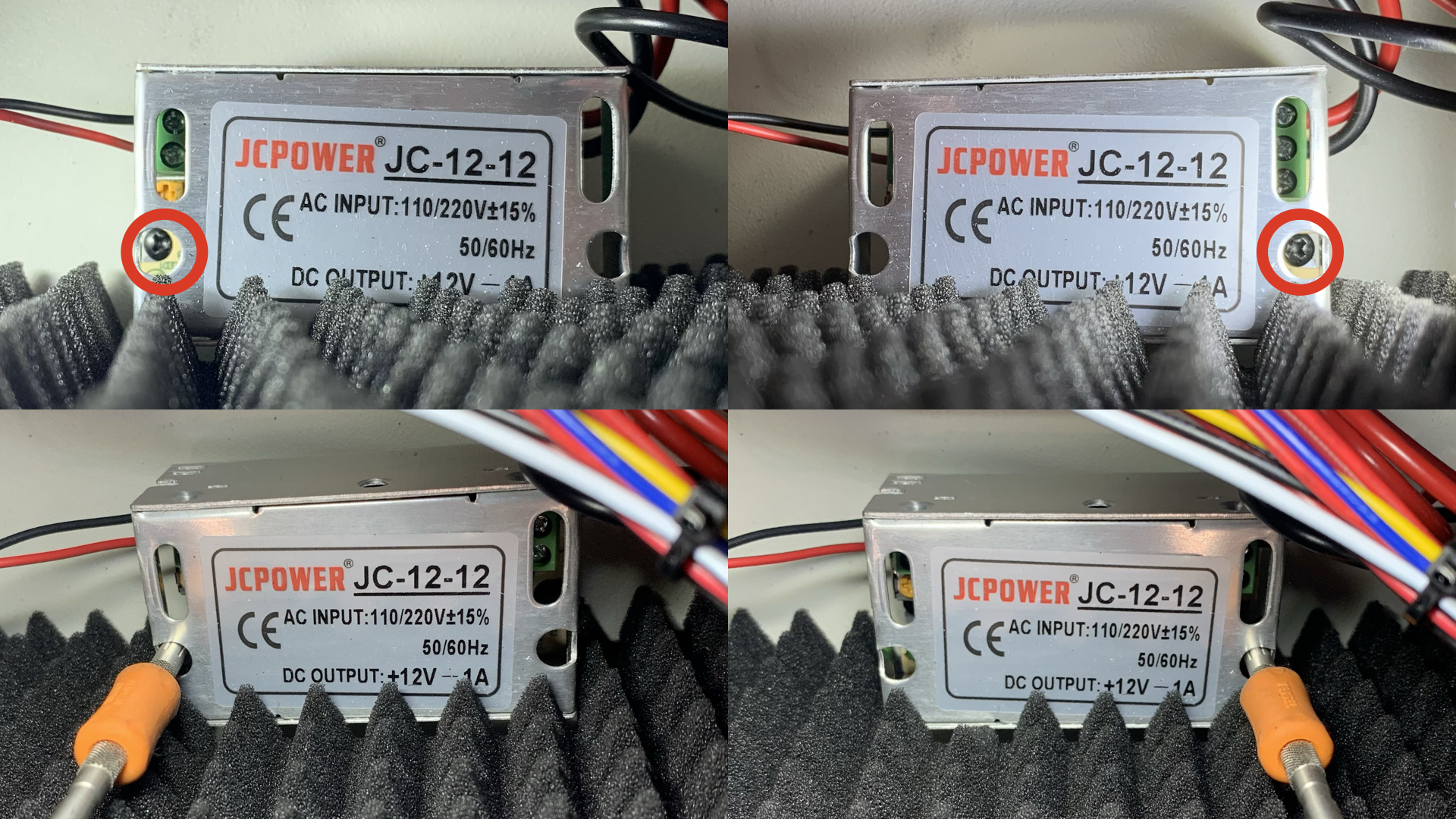

5단계 - 12V PSU 고정 나사를 풀어주십시오.

6단계 - 12V PSU의 케이블을 분리하십시오.

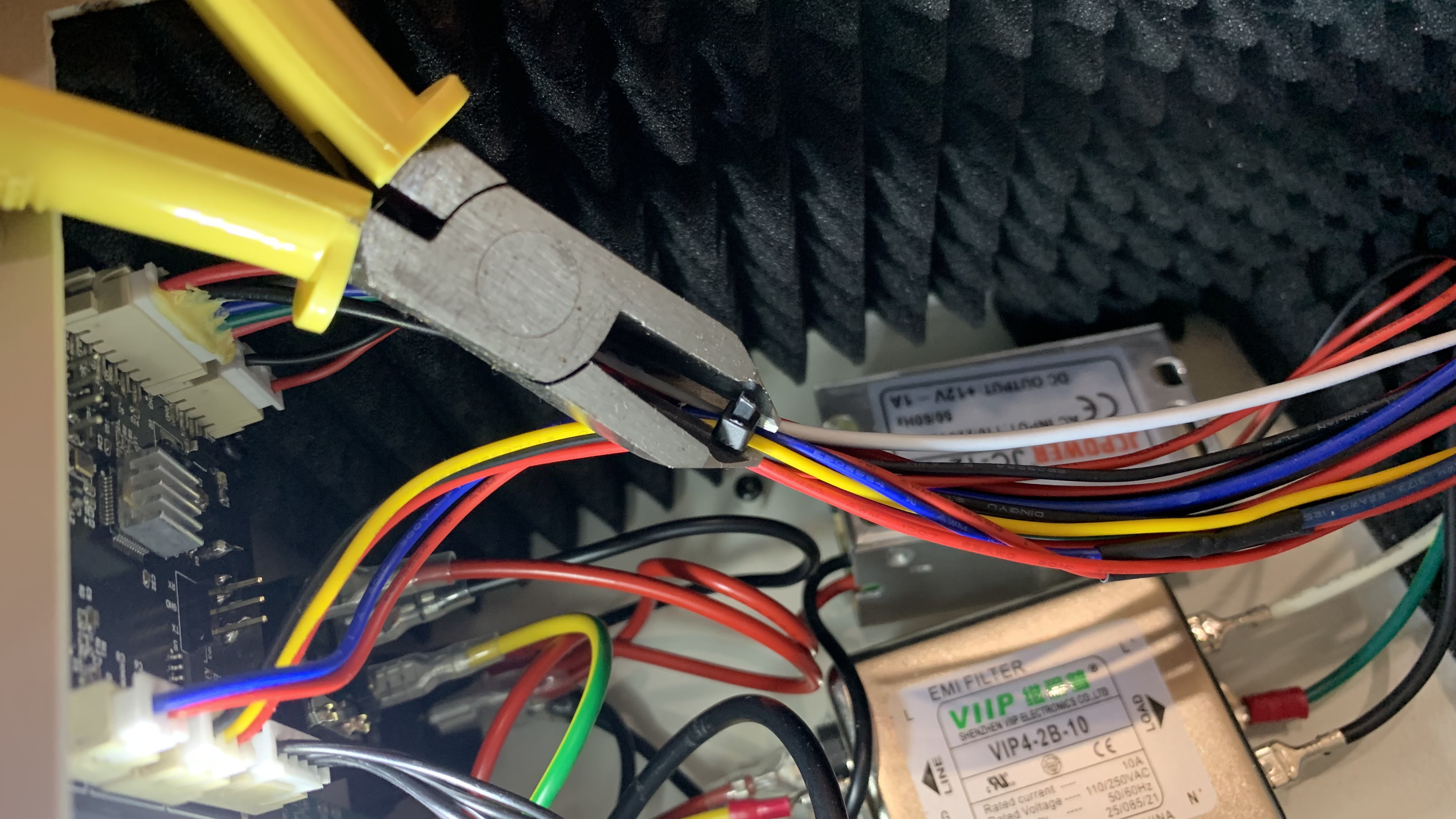

케이블 타이를 절단하려면 대각 니퍼를 사용하십시오.

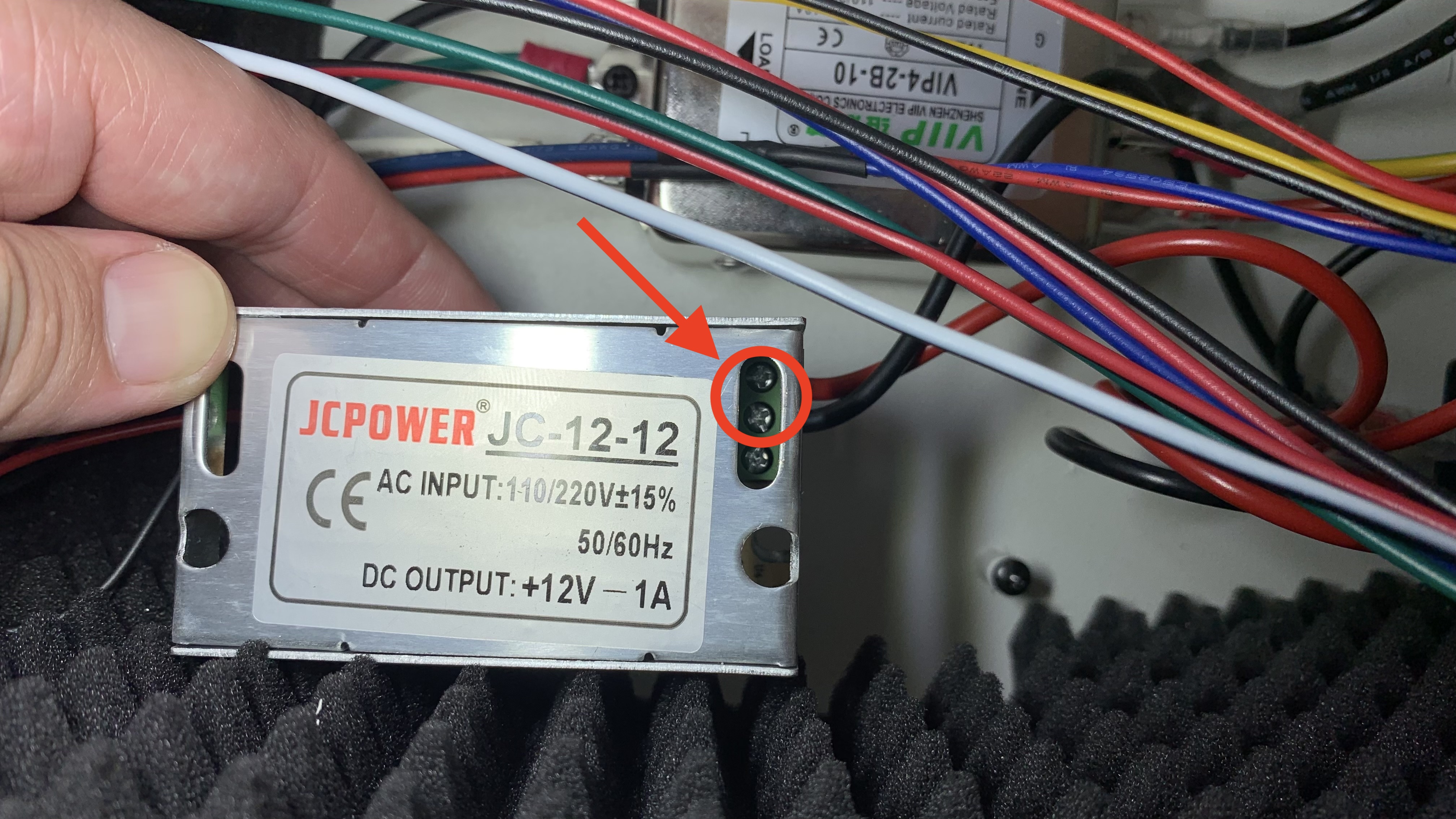

핀 케이블을 고정한 나사의 위치를 확인하십시오.

십자 드라이버를 사용하여 나사를 풀어주십시오.

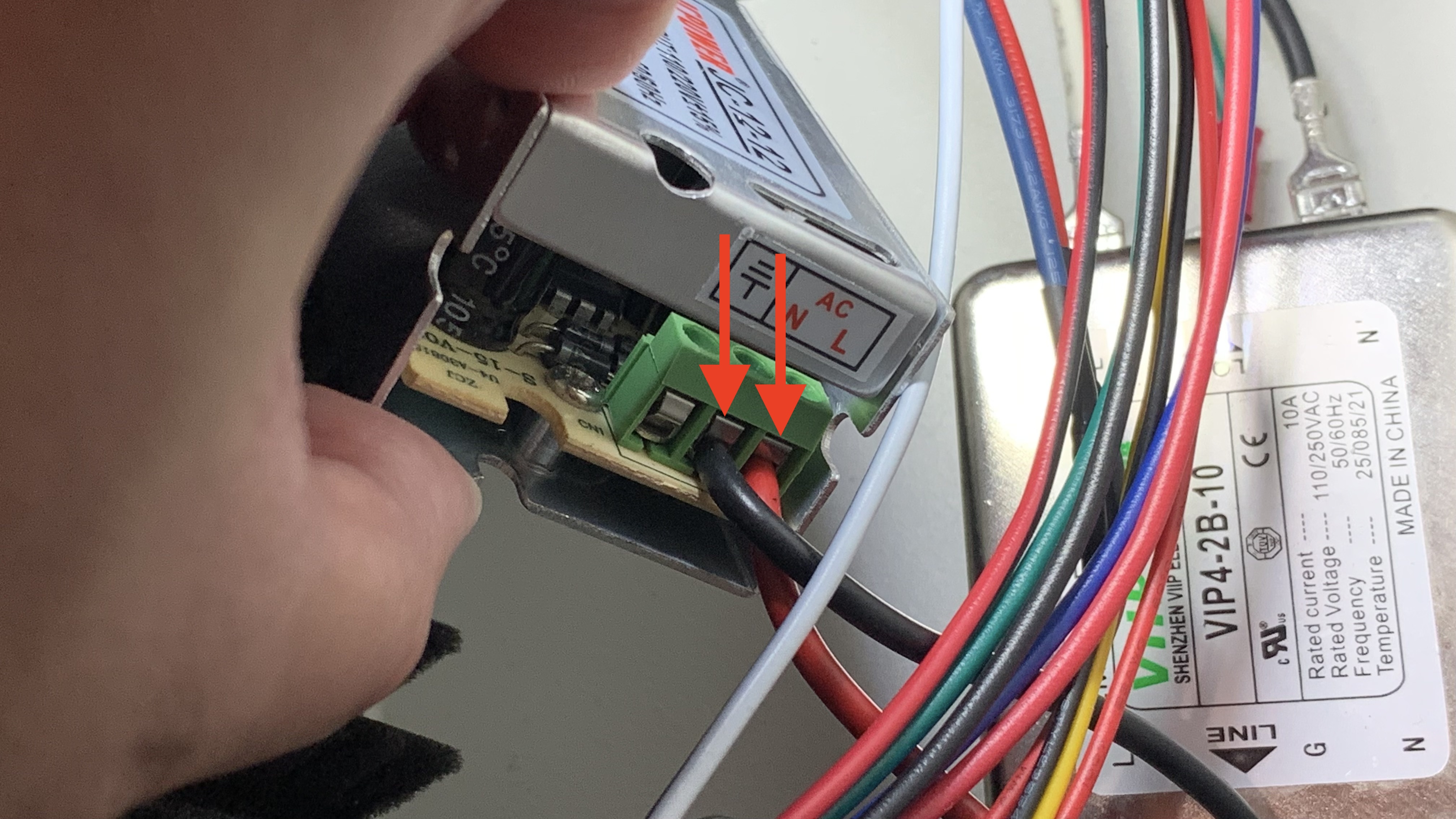

핀 케이블을 분리하십시오.

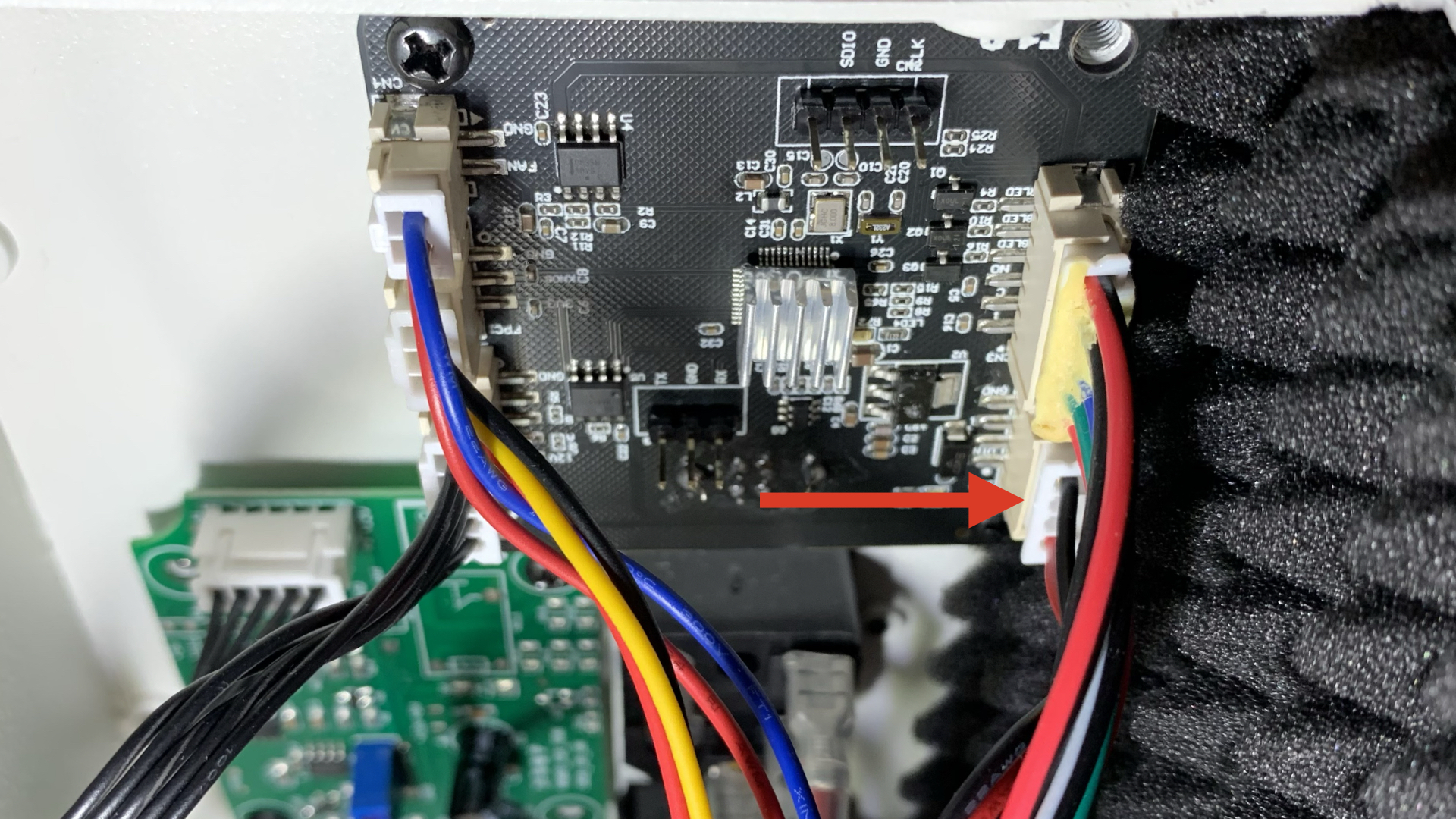

메인보드에서 12V PSU 케이블을 분리하십시오.

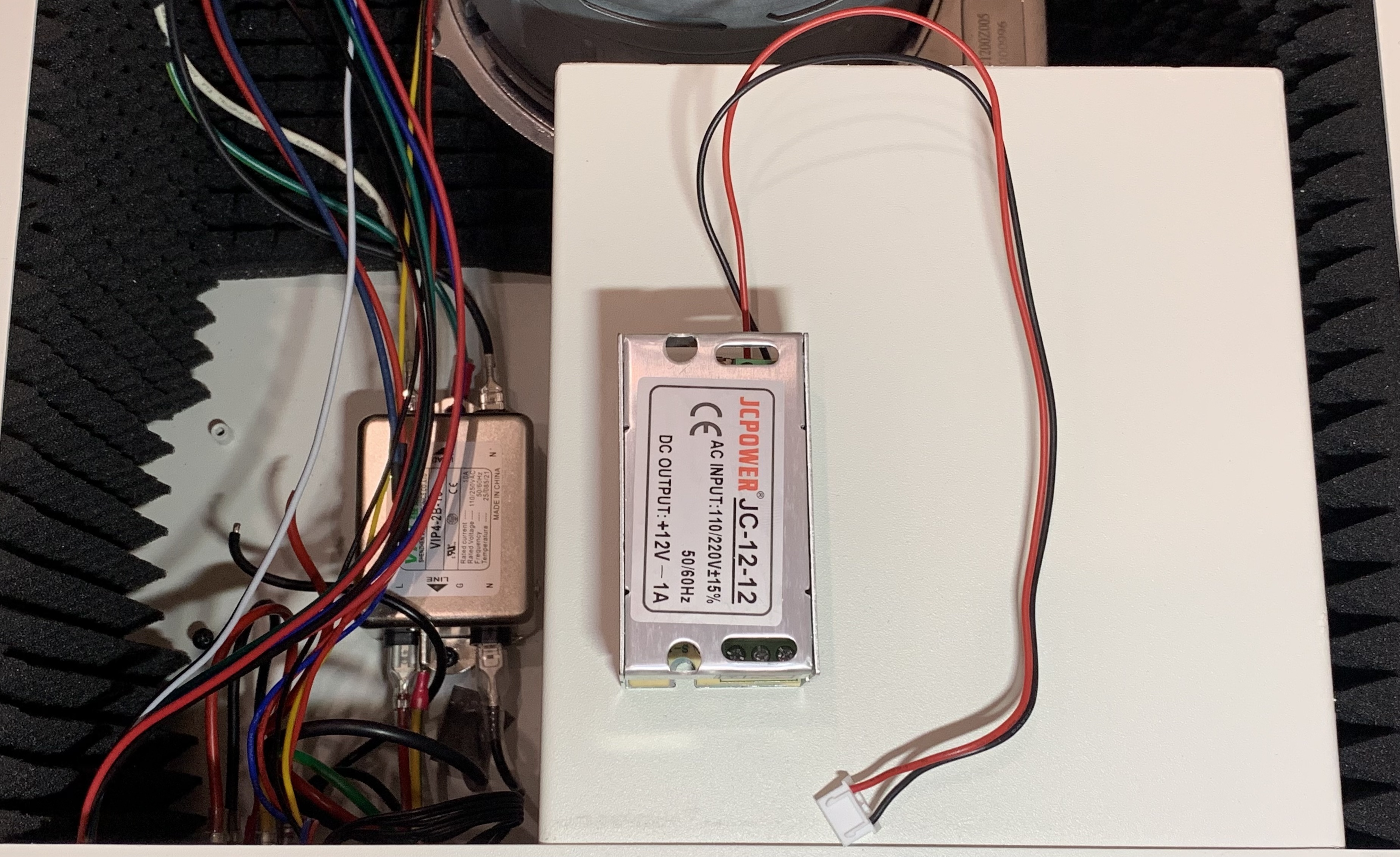

7단계 - 12V PSU를 분리하십시오.

8단계 - 새 12V PSU를 장착하십시오.

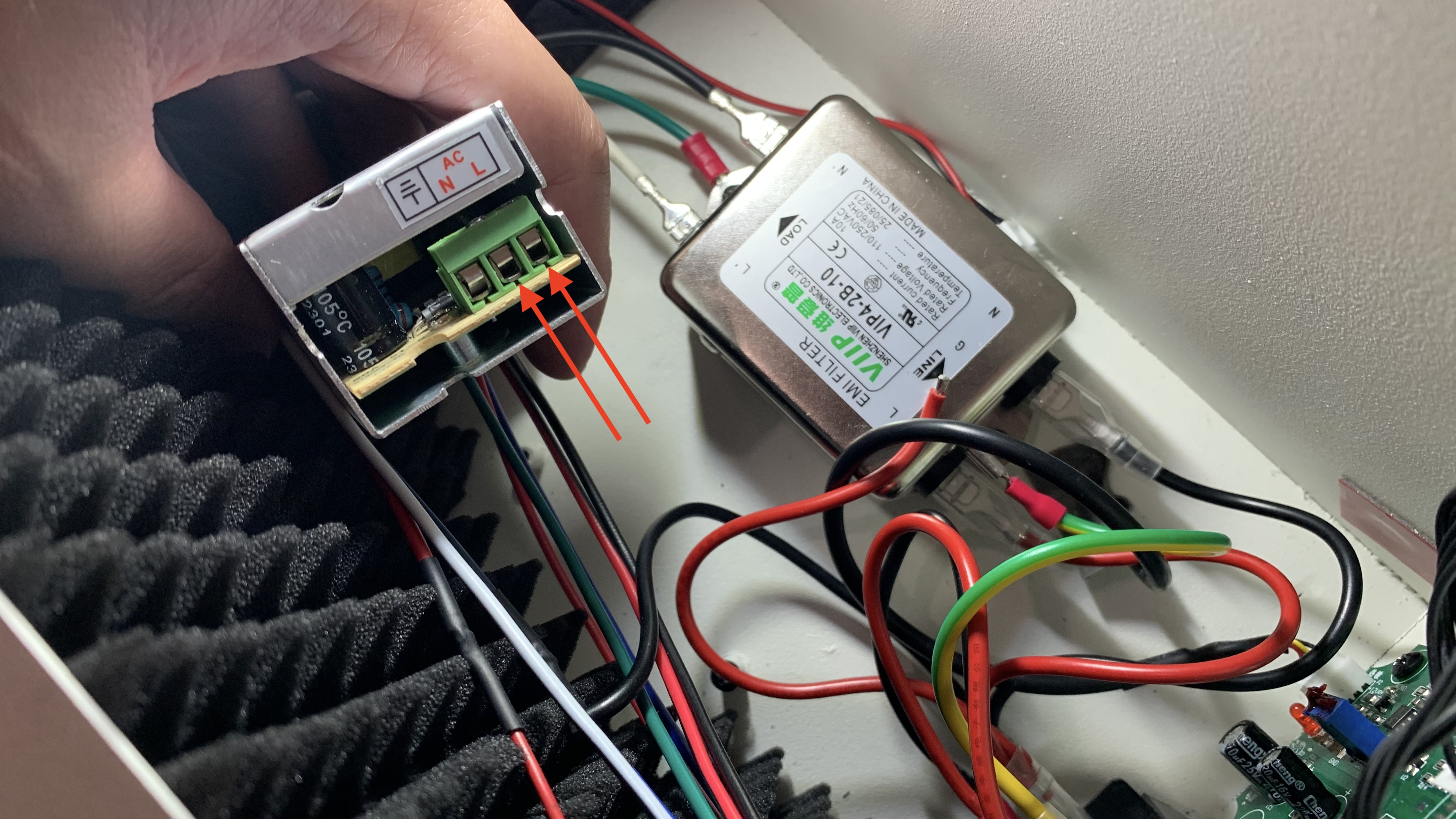

핀 케이블의 위치를 확인하십시오.

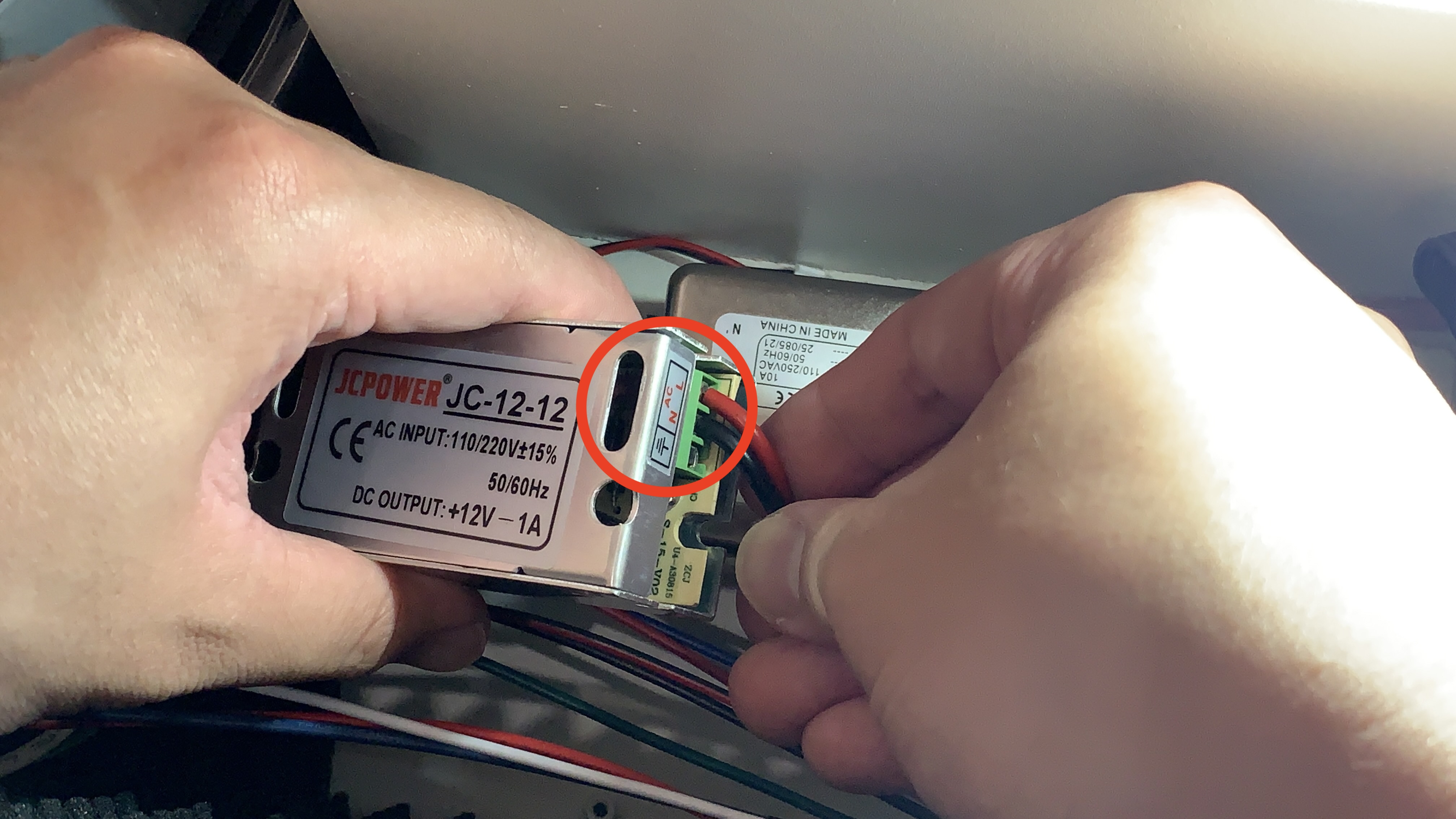

핀 케이블을 연결하십시오.

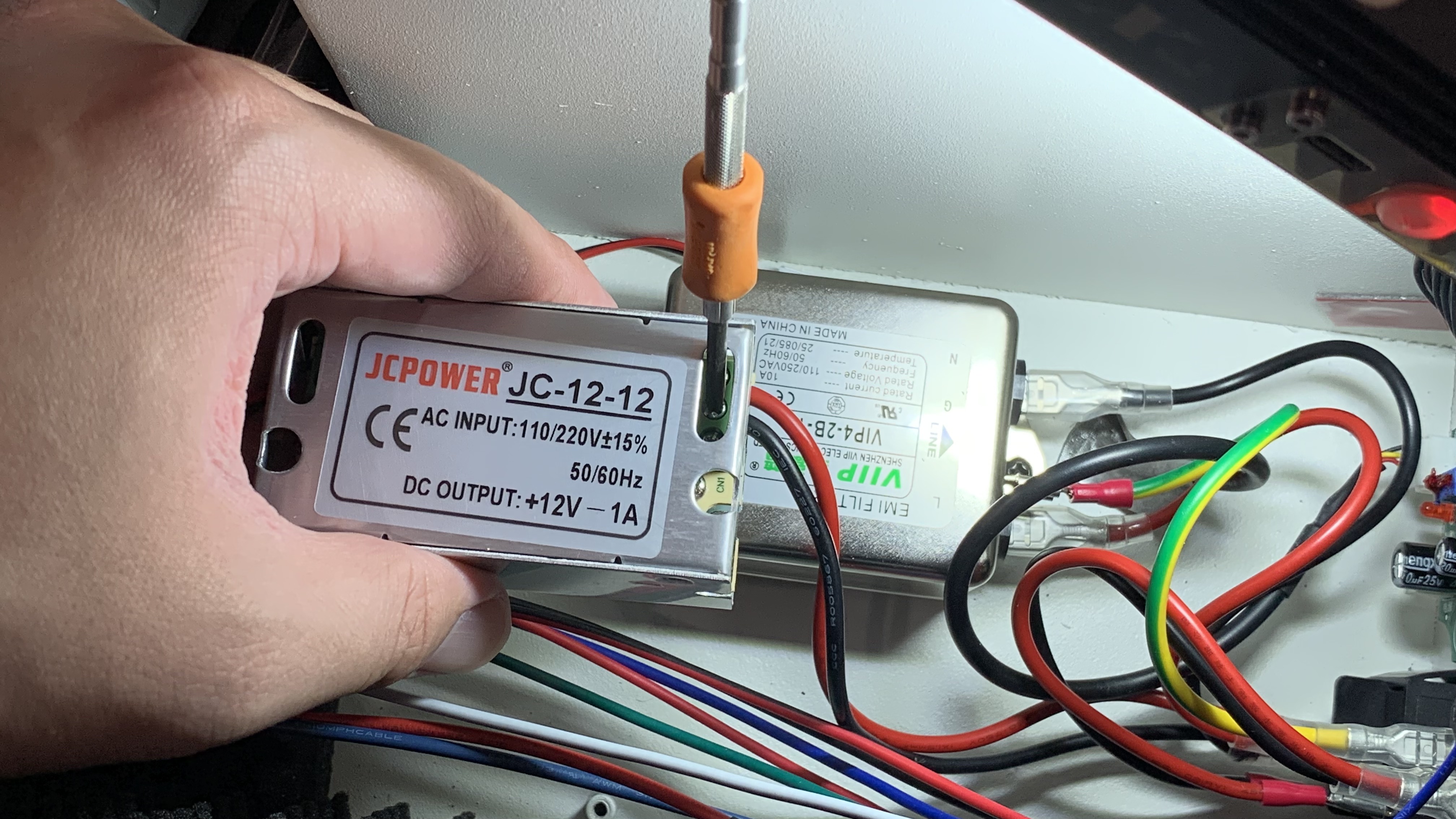

십자 드라이버를 사용하여 핀 케이블을 고정한 나사를 조이십시오.

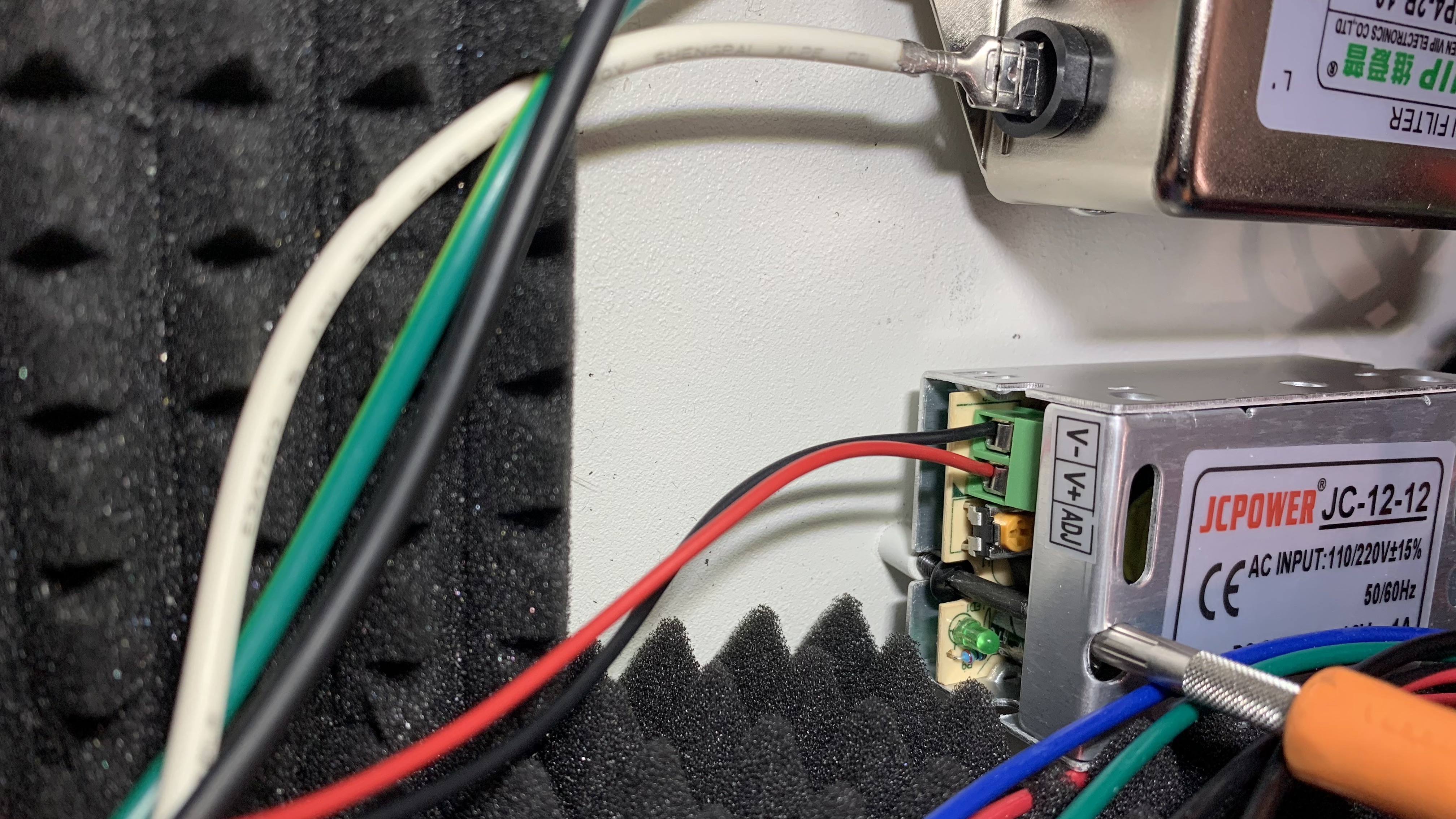

12V PSU 고정 나사를 조이십시오.

12V PSU 케이블을 메인보드에 연결합니다.
