FLUX Ador LSO-training

Inleiding

Voor een veilige bediening van uw FLUX Ador is een opgeleide Laser Safety Officer (LSO) vereist. FLUX heeft in samenwerking met laserexperts deze FLUX Ador LSO-trainingsmaterialen ontwikkeld om u te helpen bij het nakomen van uw LSO-verantwoordelijkheden en te zorgen dat u uw FLUX Ador veilig bedient.



Het eerste document, de FLUX Ador LSO-training, bestaat uit drie delen:

• Het eerste deel, "Veilige bediening van FLUX Ador", beschrijft de procedures voor een veilige bediening.
• Het tweede deel, "Verantwoordelijkheden van de Laser Safety Officer", beschrijft uw rol als Laser Safety Officer voor uw FLUX Ador.
• Het derde deel, "Over lasers en laserveiligheid", beschrijft algemene informatie over lasers en laserveiligheid, evenals de regelgeving met betrekking tot lasers.

Het tweede document, "FLUX Ador Laserveiligheidsprogramma", is een document over het laserveiligheidsprogramma dat u, als LSO voor uw FLUX Ador, kunt implementeren.

Het derde document, "FLUX Ador Standaard Bedieningsprocedure voor Lasers", is een SOP-document dat u kunt implementeren en dat onderdeel uitmaakt van het FLUX Ador Laserveiligheidsprogramma.

Het vierde document, "Waarschuwingsbord", is een bord dat u kunt gebruiken als nalevingsmaatregel zoals beschreven in de SOP, indien u besluit uw FLUX Ador niet onder Klasse 1-omstandigheden te gebruiken.



Veilige bediening van FLUX Ador:

Klasse 1-omstandigheden

Uw FLUX Ador is een Klasse 4-laser. Bepaalde veiligheidsmaatregelen kunnen echter "Klasse 1-omstandigheden" rond de laser creëren. Klasse 1-omstandigheden betekenen dat de omstandigheden tijdens normaal gebruik geen schadelijke stralingsniveaus kunnen produceren.

Dit betekent dat als u ervoor kiest om de Ador Extension Base te gebruiken in de Niet-doorvoer Montage zoals hieronder beschreven, extra beschermingsmiddelen zoals een veiligheidsbril, waarschuwingsborden en -lichten niet nodig zijn.

Echter, zelfs onder Klasse 1-omstandigheden moet iedereen die de FLUX Ador gebruikt, de gebruikershandleiding en alle instructies in de FLUX App lezen en naleven.



Ador Extension Base Niet-doorvoer Montage

De Ador Extension Base Niet-doorvoer Montage zal beschikbaar zijn voor uw FLUX Ador.

Bij de Niet-doorvoer Montage worden de voor- en achterframes van de basis geïnstalleerd en dienen ze als stralingsblokken voor de doorvoeropeningen.

Wanneer de doorvoerfunctie van de FLUX Ador niet in gebruik is, kunnen deze stevig worden vastgeschroefd om de voor- en achteropeningen af te sluiten. Zie de foto's hieronder.

Wanneer de Ador Extension Base is geïnstalleerd in een niet-doorvoer opstelling en alle instructies in de handleiding en de FLUX-software Beam Studio worden gevolgd, gelden Klasse 1-omstandigheden. Er zijn dan geen verdere laserveiligheidsmaatregelen vereist dan het naleven van de handleiding en FLUX-software Beam Studio.





Gebruik buiten Klasse 1-omstandigheden

Als uw FLUX Ador niet wordt gebruikt onder Klasse 1-omstandigheden, bent u verantwoordelijk voor het waarborgen van een veilige werking. De meegeleverde SOP staat geen veilig gebruik toe onder Klasse 4-omstandigheden, dus de LSO moet een SOP opstellen die dat wel doet. Uiteindelijk is de LSO verantwoordelijk voor het definiëren, beschrijven en handhaven van deze SOP, en de laserbediener is verantwoordelijk voor het naleven ervan en het veilig gebruik. Enkele belangrijke elementen van een Klasse 4 SOP kunnen zijn:



• Geschikte veiligheidsbrillen
  FLUX Ador levert geen veiligheidsbrillen, maar relevante brillen kunnen apart worden aangeschaft bij FLUX. Voor meer informatie kunt u contact opnemen met support@flux.com, de FLUX Webshopbezoeken, of het FLUX Help Center.



• Waarschuwingsbord
  Een geschikt laserveiligheidsbord wordt bij de ingang geplaatst om mensen te waarschuwen voor de aanwezige gevaren. FLUX heeft een voorbeeldbord (hieronder) geleverd.



• Licht- en visuele indicatoren

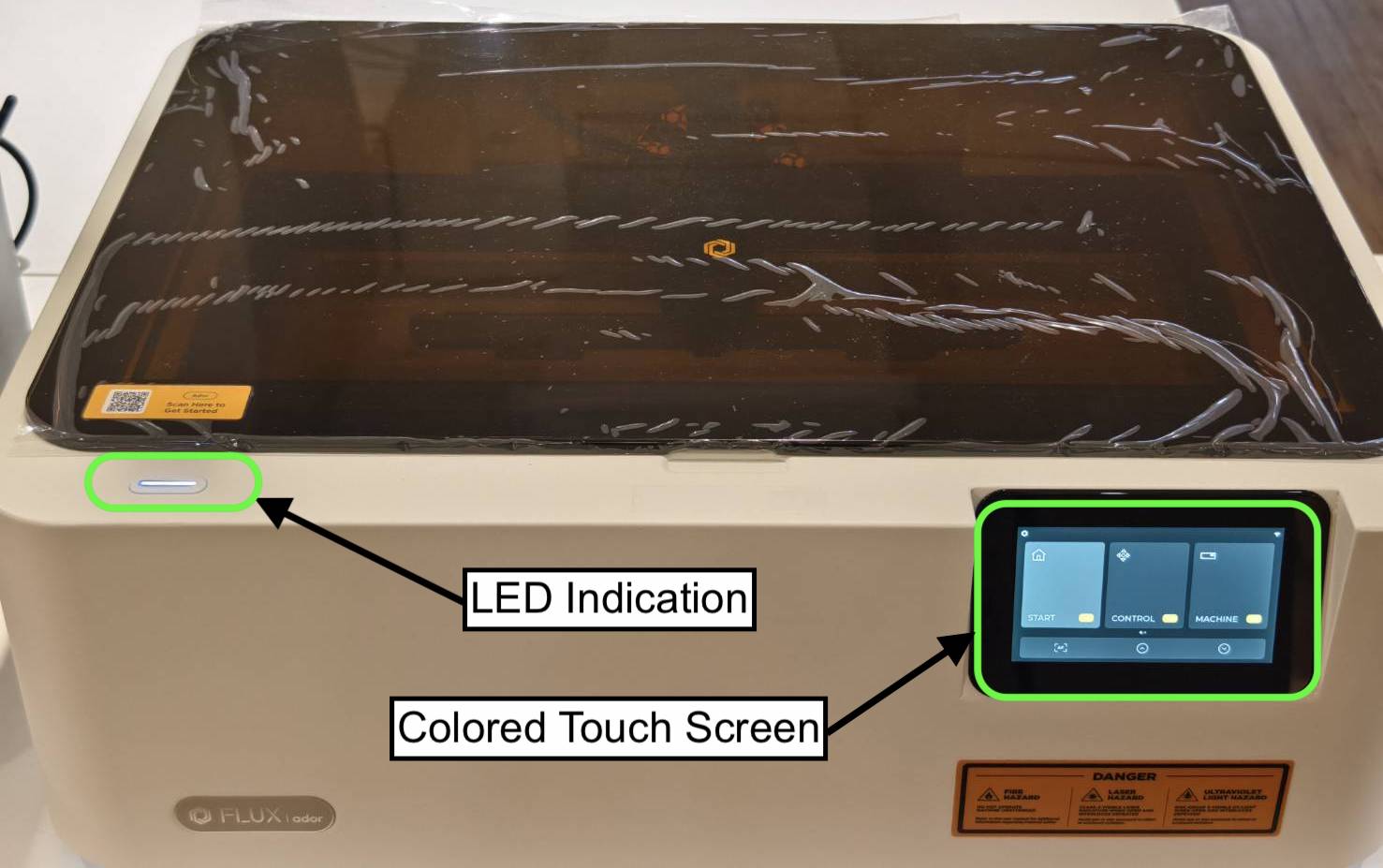

  Een ingebouwde LED-lamp aan de voorkant van de machine licht op wanneer de machine is ingeschakeld, en een ingebouwd gekleurd touchscreen toont de status van de machine. Deze geven aan of de laser in gebruik is, een fout heeft of uitgeschakeld is.





• Laservergrendeling

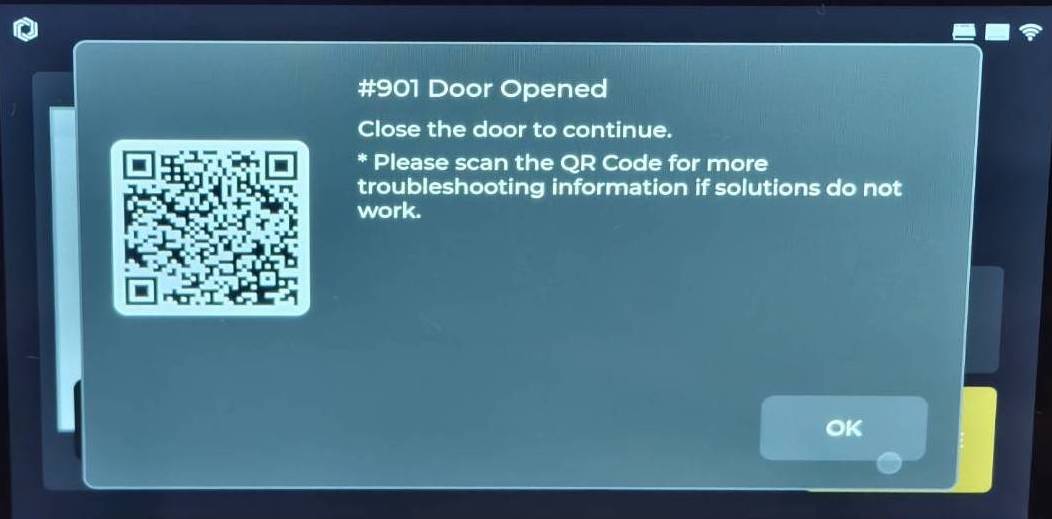

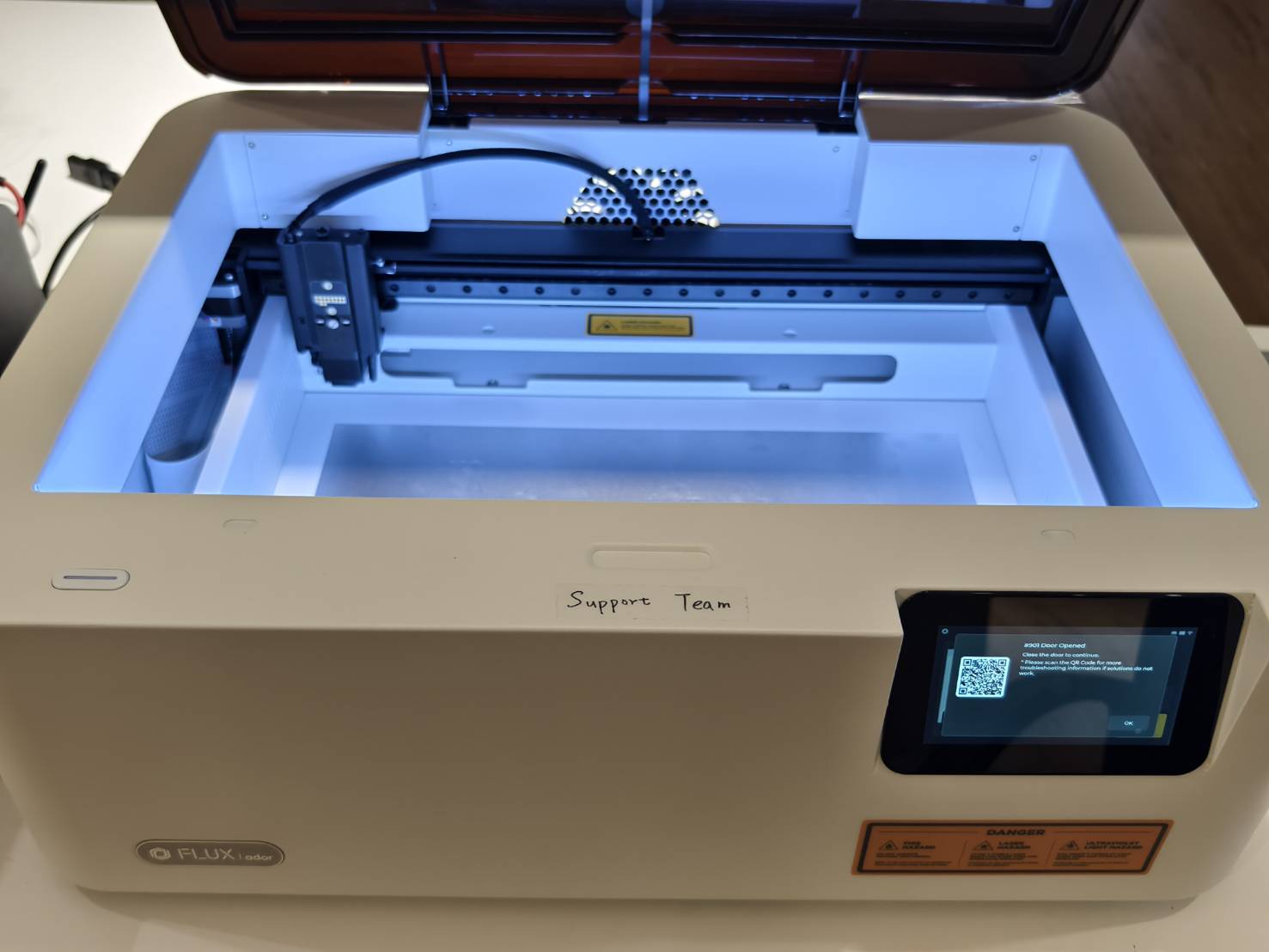

  • De ingebouwde fysieke deursensoren detecteren of de deur geopend of gesloten is. De machine werkt alleen als de deur volledig gesloten is, wat betekent dat er geen laser wordt uitgezonden als de deur open is. Als de deur tijdens een lasertaak wordt geopend, stopt de machine onmiddellijk en verschijnt er een foutmelding op het scherm om de gebruiker eraan te herinneren de deur te sluiten en door te gaan.

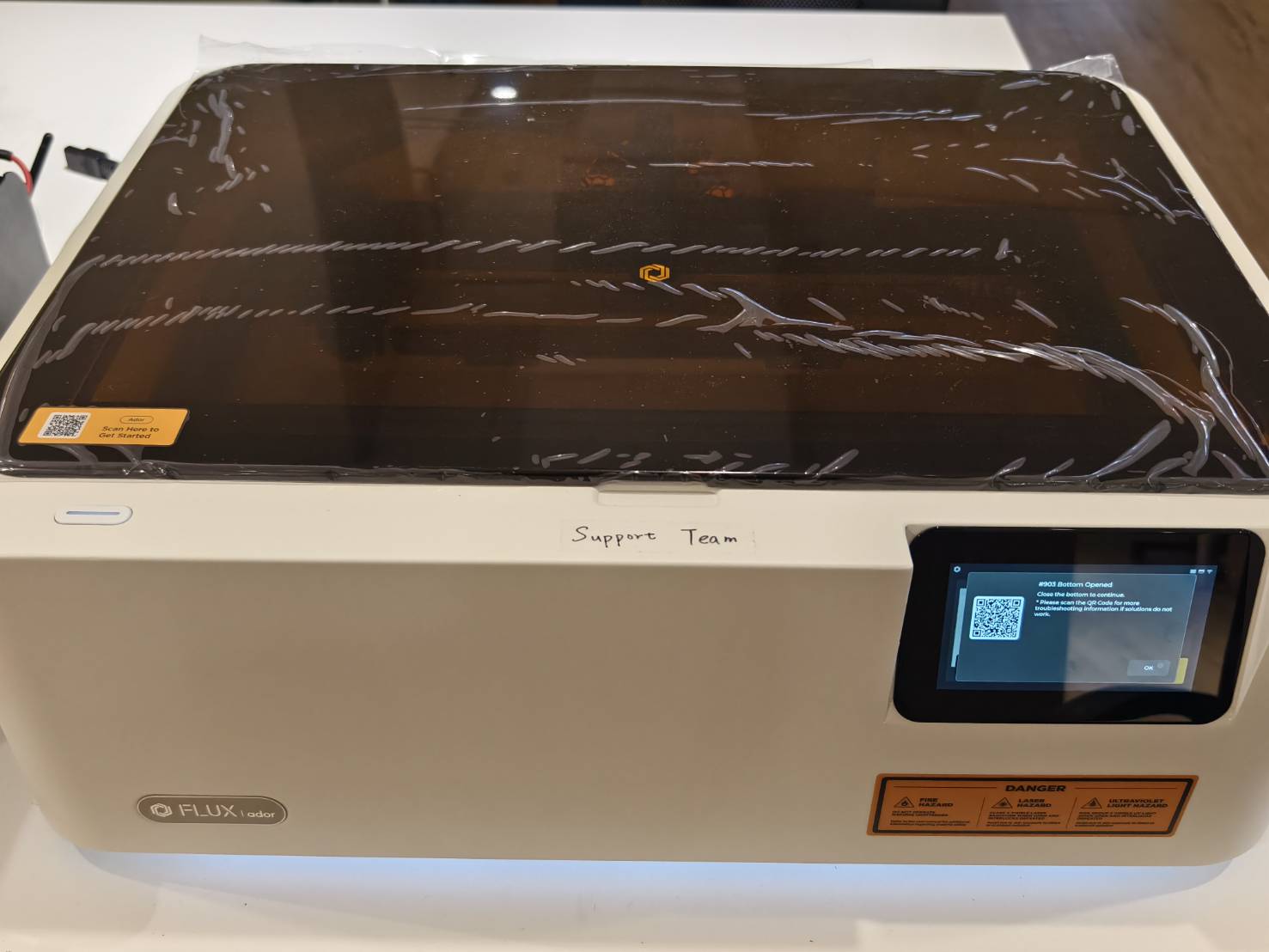

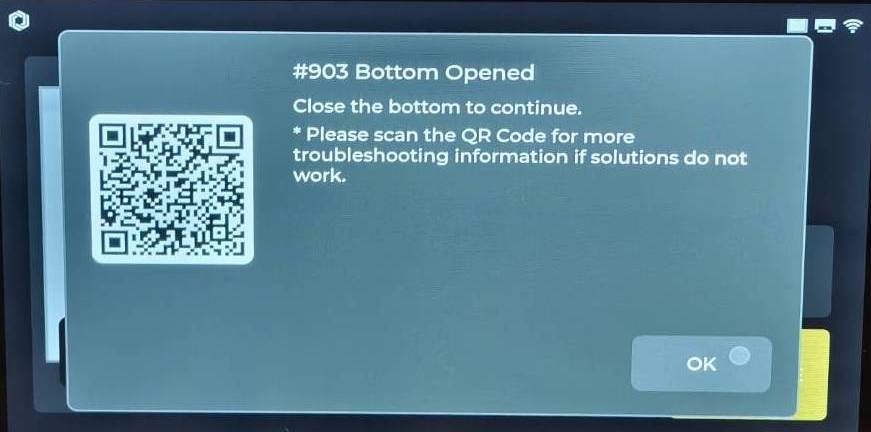

  • Een andere ingebouwde sensor aan de onderkant van de machine detecteert of de verlengde basis of de originele bodemplaat correct is geïnstalleerd. De machine werkt niet tenzij een van beide correct is geïnstalleerd.





Verantwoordelijkheden van de Laser Safety Officer:



De LSO en uw laserveiligheidsprogramma

ANSI Z136.1 beschrijft richtlijnen voor een veiligheidsprogramma dat de risico's van een Klasse 4-laser zoals de FLUX Ador minimaliseert. De primaire verantwoordelijkheid voor de veiligheid ligt bij iemand die is aangewezen als de Laser Safety Officer, of LSO. Dit document is bedoeld om u te ondersteunen bij het optreden als LSO voor een of meer FLUX Ador-eenheden. Het biedt niet voldoende informatie om u te adviseren bij het optreden als LSO voor andere lasers.

De LSO verifieert de classificatie van de laser. De LSO bepaalt het risiconiveau door de specificaties van de laser te beoordelen en stelt een standaard werkprocedure (SOP) op die bepaalt welke veiligheidsmaatregelen (zoals extra vergrendelingen, training en veiligheidsbrillen) moeten worden toegepast.

De LSO is vervolgens verantwoordelijk voor het begeleiden en trainen van andere lasergebruikers, het waarborgen van veilige naleving, het analyseren van mogelijke risico's, het verstrekken van veiligheidsuitrusting, het zorgen voor naleving van alle regelgeving, inclusief (in de VS) CDRH-, OSHA- en staatsvoorschriften, en het controleren van het lasergebruik om de veiligheid te garanderen.

Naast deze verantwoordelijkheden moet de LSO ook borden, labels, beschermingsmiddelen, faciliteiten, apparatuur en eventuele aanpassingen aanbevelen en goedkeuren, dossiers bijhouden, de werking van het lasersysteem goedkeuren en ongevallen onderzoeken indien deze zich voordoen. De LSO is uiteindelijk verantwoordelijk voor het bepalen of en hoe een laser veilig kan worden bediend.



Standaard werkprocedure

Op basis van de risicoanalyse moet de LSO een standaard werkprocedure (SOP) opstellen die de vereiste veiligheidsmaatregelen beschrijft om risico's te minimaliseren. FLUX heeft ook een voorbeeld-SOP (hieronder verstrekt) opgesteld die u kunt gebruiken of aanpassen aan uw FLUX Ador-laserveiligheidsprogramma.



Over lasers en laserveiligheid:

Hoe lasers zich onderscheiden

Lasers zijn een bijzonder soort lichtbron. De meeste lichtbronnen bestaan uit veel verschillende kleuren die gelijktijdig in alle richtingen uitstralen. Laserlicht onderscheidt zich op drie manieren.

Ten eerste is laserlicht monochromatisch - slechts één kleur. Soms is die kleur zichtbaar, zoals bij de FLUX Ador 10W/20W diodelaser module, die een zichtbare blauwe laser uitzendt. Soms is het onzichtbaar, zoals bij de FLUX Ador 2W infraroodmodule, waarvan de laseruitvoer niet zichtbaar is voor het menselijk oog.

In technische discussies beschrijven mensen lasers als bronnen van "niet-ioniserende elektromagnetische straling". Dit omvat een brede categorie, van zonlicht tot radiogolven. In plaats van over kleur te spreken, gebruikt men de term "golflengte". De golflengte van de laser met laag vermogen op uw Ador met de standaard 10W/20W diodelaser module is 455 nanometer, wat blauw is. De golflengte van de Ador 2W infraroodmodule is 1064 nanometer, wat onzichtbaar is.

Het tweede verschil tussen laserlicht en gewoon licht is dat laserlicht gericht is. Dit betekent dat het in een rechte lijn kan worden geleid, in een bundel, zonder veel te verspreiden.

Het derde verschil is dat laserlicht coherent is. Dit betekent dat elke lichtgolf gesynchroniseerd is met de andere golven.

Het is zeer moeilijk om licht in een rechte lijn te laten bewegen zonder dat het zich verspreidt. Als de golven niet op één lijn liggen, of als er een mix van kleuren en richtingen is, zal de bundel zich verspreiden. Lasers kunnen echter over een lange afstand op één lijn blijven - en, belangrijker nog, kunnen worden gefocust tot een punt.

De grootste effectiviteit en het grootste gevaar van lasers, in vergelijking met gewoon licht, komt voort uit het vermogen van lasers om te worden gefocust.



Achtergrond van lasertechnologie

De allereerste laser gebruikte een stroboscooplamp en een robijnkristal. Het licht van de stroboscoop werd versterkt in het robijnkristal, waardoor het gestimuleerd werd om niet-ioniserende elektromagnetische straling uit te zenden bij 694 nanometer. Het acroniem "LASER" komt voort uit dit experiment - lichtversterking door gestimuleerde emissie van straling.

Deze eerste lasers werden "solid-state" lasers genoemd omdat de actieve onderdelen vaste kristallen waren. Kort na de ontwikkeling van solid-state lasers kwamen gaslasers, die kunnen lijken op neonverlichting. Elektriciteit zorgt ervoor dat gas in een buis gaat gloeien. Speciaal afgestemde spiegels versterken het licht en de laserstraal komt tevoorschijn. De infrarode printlaser in uw FLUX is een gaslaser. Het gebruikt een mengsel van gassen, maar het gas dat de bundel daadwerkelijk creëert, is koolstofdioxide, ook wel bekend als CO2.

Een van de meest recente uitvindingen op het gebied van lasers is de diodelaser. Diodelasers zijn kleine elektrische apparaten die zijn gemaakt zoals microchips en LED's. Ze zetten stroom rechtstreeks om in laserlicht. Misschien heeft u er al eens een gezien in een laserpointer. De standaard 10W/20W lasermodule van de Ador is een diodelaser.



Metingen

Er worden vier metingen gebruikt om het effect van een laser te beschrijven.

Joules meten energie. Als u een licht op een gram water schijnt totdat het 1 joule energie absorbeert, zal het water ongeveer een kwart graad Celsius opwarmen.

Watt meet vermogen. Als u een lamp van één watt een seconde aanzet, zal deze gedurende die tijd 1 joule afgeven.

Joules per vierkante centimeter meten de stralingsblootstelling. Als u dat ene watt licht focust op een vierkante centimeter papier en het gedurende een seconde laat schijnen, zal die ene joule zich over het papier verspreiden en zal het licht opwarmen, net als water. Als u het echter focust tot 1/100ste van de grootte, kan het papier verschroeien en bruin worden.

Ten slotte meet watt per vierkante centimeter de bestralingssterkte. Als u dat ene watt licht op het papier blijft schijnen, zal het joules energie blijven toevoegen. Als het gefocust is op één vierkante centimeter, zal het langzaam opwarmen. Als het gefocust is op 1/100ste van de grootte, kan het papier vlam vatten.



Gevaren van laserstralen

Laserstralen kunnen gevaarlijk zijn omdat de energie van de laser ogen en huid kan beschadigen. Als de hoofdinfraroodlaser in uw FLUX Ador weefsel raakt, zal het het weefsel verwarmen. Dit kan schade veroorzaken aan zowel ogen als huid. Het risico is hoger als de laser krachtiger is, als deze meer gefocust is en als deze langer op één plaats blijft, dus al deze factoren worden in overweging genomen bij het beoordelen van de veiligheid.

De laserstraal kan op drie manieren een persoon raken. Ten eerste kan de laser rechtstreeks op de persoon gericht worden. Ten tweede kan de laser bij 'spiegelende reflectie' naar een persoon weerkaatst worden. Ten derde raakt de laser bij 'diffuse reflectie' een oppervlak dat geen spiegel is en verstrooit het licht in alle richtingen. Omdat het licht van een diffuse reflectie verstrooid wordt, is het niet zo gevaarlijk als het directe of gereflecteerde licht - maar er kan nog steeds genoeg intensiteit zijn om schade te veroorzaken.

Hoewel elk deel van het lichaam beschadigd kan worden door een laserstraal, is het oog bijzonder gevoelig en kwetsbaar. Het verre infrarood, zoals de straal van CO2-lasers, wordt geabsorbeerd door het hoornvlies voor het oog; daarom is het, in tegenstelling tot veel andere lasers, geen gevaar voor het netvlies.



Gevarenklassen van lasers

Lasers worden geclassificeerd naar het niveau van straling dat kan worden aangetroffen tijdens normaal gebruik.

Klasse 1-lasers kunnen tijdens normaal gebruik geen letsel veroorzaken. Klasse 1M-lasers zijn hetzelfde, behalve wanneer vergrotende optica worden gebruikt. De FLUX Ador met de niet-doorvoerconstructie is een klasse 1-laser.

Klasse 2-lasers kunnen in minder dan 0,25 seconden geen letsel veroorzaken. Klasse 2M-lasers zijn hetzelfde, tenzij vergrotende optica worden gebruikt.

Klasse 3R-lasers zijn marginaal onveilig als de straal op het oog is gericht. Klasse 3B-lasers zijn gevaarlijk bij directe blootstelling van het oog, maar vormen meestal geen gevaar bij verstrooide straling.

Klasse 4-lasers zijn gevaarlijk voor ogen en huid bij zowel directe als verstrooide blootstelling. De FLUX Ador met de doorvoerconstructie is een klasse 4-laser.



Laserregelgeving

In de VS worden laserfabrikanten zoals FLUX gereguleerd door het Center for Devices and Radiological Health (CDRH) en zijn ze verplicht om 21 CFR 1040.10 en 1040.11 te volgen, wat federale wetgeving is. In veel andere landen (maar niet in de VS) zijn zowel laserfabrikanten als lasergebruikers verplicht om IEC60825 te volgen.

ANSI Z136.1 is een vrijwillige norm die beschrijft hoe lasers veilig gebruikt kunnen worden. OSHA (een federale wet in de VS die van toepassing is op werkplekken maar niet op privéwoningen) vereist een veiligheidsprogramma zoals beschreven in de ANSI-norm.

Het CDRH vereist dat lasertoestellen van klasse 4 een gedefinieerde reeks veiligheidsvoorzieningen hebben.

De behuizing van de FLUX Ador voorkomt toegang tot overmatige laserstraling en dient als beschermende omhulling. Veiligheidsschakelaars schakelen de laser uit als het deksel wordt geopend.

Het wachtwoord voor uw FLUX Software Beam Studio-account en de optionele instelling van een wachtwoord op het touchscreen dienen als hoofdsleutelcontrole voor uw FLUX Ador om onbevoegd lasergebruik te voorkomen.

Het kleurentouchscreen van de FLUX Ador dient als emissieindicator; het toont de exacte machinestatus en geeft aan of het laserlicht aanwezig is.

De bedieningselementen zijn zo geplaatst dat er geen bescherming tegen laserblootstelling nodig is om ze te bedienen, en alle kijkoptica beperken de blootstelling tot klasse 1-niveaus.

Er zijn ook bepaalde labels op de machine vereist volgens Amerikaanse en bepaalde internationale wetgeving.

Er kunnen andere laservoorschriften zijn, afhankelijk van uw land, staat en zelfs stad, en voorschriften kunnen veranderen. Deze informatie wordt verstrekt om u te helpen bij het opzetten van een veiligheidsprogramma zoals beschreven in ANSI Z126.1, maar kan u niet adviseren over wettelijke naleving.



Niet-stralingsgevaren

Uw FLUX Ador kan worden blootgesteld aan aanvullende gevaren. Om risico's te minimaliseren, dient u uw FLUX Ador altijd te gebruiken volgens de handleiding en alle instructies in Beam Studio op te volgen.



Elektrisch

Uw FLUX Ador gebruikt een 100V-240V naar DC24V voedingsadapter. Het omzeilen van de veiligheidsfuncties of sensoren, het bedienen van een laser met een beschadigde behuizing, ongeautoriseerde service of enig ander gebruik in strijd met de handleiding kan u blootstellen aan gevaarlijke en zelfs dodelijke spanningen.



Door laser gegenereerde luchtverontreiniging

Bij het gebruik van een laser voor materiaalbewerking kunnen verschillende luchtverontreinigingen ontstaan die gevaarlijk kunnen zijn. De lucht moet worden gefilterd om deze verontreinigingen te verwijderen. Volg de gebruikershandleiding van uw FLUX Ador om ervoor te zorgen dat alle uitlaatgassen correct worden behandeld of naar buiten worden afgevoerd waar ze veilig kunnen verdwijnen.



Niet-ioniserende straling tijdens het proces

Het bewerken van metalen met een laser kan ultraviolet licht vrijgeven. Als uw FLUX Ador een fel licht produceert dat niet comfortabel te bekijken is, kijk dan weg.



Bijkomende niet-ioniserende straling

Het materiaal dat de laserstraal produceert, kan schadelijke niveaus van UV- en/of IR-licht uitstralen. De FLUX Ador is getest om te verzekeren dat er geen schadelijke niveaus aanwezig zijn buiten de behuizing of bij het kijken door het deksel van de deur.





FLUX Ador Laserveiligheidsprogramma

TOEPASSINGSGEBIED

Dit programma is van toepassing op FLUX Ador Laser bediend door FLUX Ador Eigenaar. Dit programma is gebaseerd op de richtlijnen van ANSI Z136.1-2014, Amerikaanse Nationale Norm voor Veilig Gebruik van Lasers. De juiste implementatie van dit programma zal ervoor zorgen dat blootstelling aan lasers altijd onder de maximaal toelaatbare blootstellingslimieten (MPE) blijft.



LASERVEILIGHEIDSFUNCTIONARIS

Een persoon die is aangewezen als de Laserveiligheidsfunctionaris (LSO) heeft de verantwoordelijkheid en bevoegdheid om de naleving van dit programma te waarborgen. De LSO zal:

• Gevarenevaluaties uitvoeren voor de FLUX Ador laser
• Controlemaatregelen specificeren voor de FLUX Ador laser en de implementatie ervan waarborgen
• Procedures, SOP's, beschermingsmiddelen, borden en labels goedkeuren
• Ervoor zorgen dat al het laserpersoneel de juiste veiligheidstraining ontvangt
• Het programma monitoren en de naleving ervan waarborgen
• Programmarecords bijhouden

De LSO heeft de uiteindelijke bevoegdheid bij het bepalen van de FLUX Ador-lasercontrolemaatregelen en kan alternatieve controlemaatregelen goedkeuren wanneer deze op basis van het oordeel van de LSO geschikt zijn. De FLUX Ador-laser mag alleen worden bediend met goedkeuring van de LSO. De LSO heeft de bevoegdheid om laseroperaties op elk moment te beëindigen.



LASERKLASSEN

Klasse 1 lasersystemen zijn niet in staat om tijdens normaal gebruik schadelijke stralingsniveaus te produceren en zijn vrijgesteld van controlemaatregelen. Klasse 1-lasersystemen kunnen lasers van een hogere klasse bevatten en kunnen lasergevaren opleveren als ze worden bediend met uitgeschakelde vergrendelingen. Alleen bevoegd personeel mag klasse 1-lasersystemen bedienen met uitgeschakelde vergrendelingen. Operators van klasse 1-lasersystemen met ingebouwde klasse 3B- of klasse 4-lasers moeten een laserveiligheidsinstructie ontvangen.



Klasse 1M lasersystemen zijn niet in staat om tijdens normaal gebruik gevaarlijke blootstellingsomstandigheden te produceren, tenzij de bundel wordt bekeken met optische instrumenten. Operators van klasse 1M-lasersystemen moeten een laserveiligheidsinstructie ontvangen.



Klasse 2 lasersystemen zenden alleen zichtbaar licht uit met een vermogensniveau van 1 milliwatt of minder. De normale afweerreactie op fel licht biedt voldoende bescherming. In de bundel van een klasse 2-laser staren is gevaarlijk. Operators van klasse 2-lasersystemen moeten een laserveiligheidsinstructie ontvangen.



Klasse 2M lasersystemen zenden alleen zichtbaar licht uit. De normale afweerreactie op fel licht biedt voldoende bescherming voor onbeschermd kijken. Het bekijken van de bundel met optische hulpmiddelen is echter potentieel gevaarlijk. Operators van klasse 2M-lasersystemen moeten een laserveiligheidsinstructie ontvangen.



Klasse 3R lasersystemen zijn onder bepaalde kijkomstandigheden potentieel gevaarlijk, maar de kans op daadwerkelijk letsel is klein en de controlemaatregelen voor veilig gebruik zijn eenvoudig. De meeste laserpointers vallen in deze klasse. Operators van klasse 3R-lasersystemen moeten een laserveiligheidsinstructie ontvangen. (De meeste lasers die voorheen als klasse 3a waren geclassificeerd, vallen in deze categorie.)



Klasse 3B lasersystemen zijn ooggevaarlijk bij directe blootstelling aan de bundel en spiegelende reflecties, zelfs bij kortstondige blootstellingen, maar diffuse reflecties zijn meestal niet gevaarlijk. Klasse 3B-lasersystemen mogen alleen worden bediend in lasergecontroleerde ruimtes door bevoegde operators. Operators van klasse 3B-lasersystemen moeten een goedgekeurde laserveiligheidstraining volgen.



Klasse 4 lasersystemen zijn oog- en huidgevaarlijk bij directe blootstelling aan de bundel, spiegelende reflecties en diffuse reflecties. Ze vormen ook brandgevaar en kunnen door laser gegenereerde luchtverontreinigingen produceren. Klasse 4-lasersystemen mogen alleen worden bediend in lasergecontroleerde ruimtes door bevoegde operators. Operators van klasse 4-lasersystemen moeten een goedgekeurde laserveiligheidstraining volgen. Voor de bediening van klasse 4-lasers is een schriftelijke standaardwerkprocedure (SOP) vereist. De FLUX Ador-laser is gecertificeerd bij de FDA onder de Code of Federal Regulations Title 21 als een klasse 4-lasersysteem.



TRAININGSVEREISTEN

Bij gebruik in klasse 1-omstandigheden moeten alle gebruikers de veiligheidshandleiding en FLUX-software, Beam Studio, lezen en opvolgen. Bij gebruik in klasse 4-omstandigheden is aanvullende laserveiligheidstraining vereist en moet deze worden voorbereid en gegeven door de LSO.

Als er omstanders, kinderen aanwezig zijn of als de FLUX Ador-laser wordt gebruikt in een openbare omgeving waar ongetrainde personen aanwezig kunnen zijn, moeten doorvoerbundelblokkeringen stevig worden geïnstalleerd.



CONTROLEMAATREGELEN

De LSO stelt de vereisten vast voor het FLUX Ador lasergecontroleerde gebied. De minimumnormen die de LSO voor het FLUX Ador lasergecontroleerde gebied hanteert, zijn:

• Toegangscontroles die alleen bevoegd personeel of goedgekeurde toeschouwers toestaan het FLUX Ador lasercontrolegebied te betreden indien nodig. (Administratieve controles zijn acceptabel.)
• Laserveiligheidsbrillen zijn beschikbaar en worden gebruikt volgens de SOP voor de FLUX Ador laser.
• Stralingsbeheer (barrières en straalblokkades) om laserrisico's binnen het gecontroleerde gebied te beperken.
• Schriftelijke SOP voor de FLUX Ador laser.
• Opleiding van de FLUX Ador laser operators.



BELEID OOGBESCHERMING

Laserveiligheidsbrillen zijn normaal gesproken niet vereist voor het gebruik van de FLUX Ador laser bij Klasse 1-omstandigheden zoals beschreven in de SOP. De LSO zal oogbescherming vereisen of lasergebruik zonder oogbescherming goedkeuren op basis van een risicobeoordeling uitgevoerd door de LSO, of de LSO kan ervoor kiezen deze verantwoordelijkheid te delegeren.



VERANTWOORDELIJKHEDEN VAN MEDEWERKERS DIE MET LASERS WERKEN

Medewerkers die met de FLUX Ador laser werken waarbij de laserstraal blootgesteld is, moeten:

• De laser alleen inschakelen of ermee werken wanneer zij daartoe bevoegd zijn.
• Zich houden aan de laserveiligheidsregels en werkprocedures.
• Hun leidinggevende of de LSO informeren in geval van een mogelijk ongeval, letsel of vermoedelijk onveilige situatie.

LASERVEILIGHEIDSAUDIT

Op een door de Laser Safety Officer bepaald interval zal de FLUX Ador laser worden gecontroleerd op veiligheid:

1. Er zal een visuele inspectie op beschadigingen worden uitgevoerd.
2. De meest recente gebruikersversie van de handleiding zal opnieuw worden doorgenomen.
3. De laser zal worden ingeschakeld en het deksel zal worden geopend om te bevestigen dat de deursensoren de werking correct onderbreken.
4. Het Laserveiligheidsprogramma zal worden geëvalueerd om te waarborgen dat het programma actueel en conform is.

Een verslag van deze audit zal worden opgesteld, afgedrukt, ondertekend, gedateerd en gearchiveerd.



REGISTRATIES

De LSO dient registraties bij te houden die het Laserveiligheidsprogramma documenteren. Deze registraties omvatten:

• Lasergevaaranalyserapporten voor de FLUX Ador Laser
• Een lijst van operators die zijn opgeleid en bevoegd zijn om de FLUX Ador Laser te bedienen
• Standaard werkprocedures voor de FLUX Ador Laser
• Goedkeuringen van alternatieve laserveiligheidsmaatregelen, indien geïmplementeerd
• Checklist voor laserveiligheidsaudits



FLUX Ador Laser Standaard Werkprocedure (SWP)

Reikwijdte: Deze SWP is van toepassing op de reguliere bediening van de FLUX Ador Laser zoals gespecificeerd door de fabrikant.

1. Systeembeschrijving
   Tweeassig diodelaser materiaalverwerkingssysteem. Dit klasse 4 lasersysteem wordt doorgaans onder klasse 1 omstandigheden gebruikt (ANSI Z136.1, 4.4.2.7.2.1).
   1. Golflengte: 1064nm of 445nm (Afhankelijk van de gebruikte module.)
   2. Maximaal vermogen: 20W
   3. Bedrijfsmodus: Continue golf
   4. Bundeldiameter: 0.06 ~ 0.11 mm
   5. Bundeldivergentie: 4 mrad (M2 =1)
2. Potentiële gevaren
   1. Risico op oogletsel door directe, gereflecteerde of verstrooide laserstraal.
   2. Gevaar voor huidletsel en brand.
   3. Elektrisch gevaar in de voedingsadapter.
   4. Door laser gegenereerde luchtverontreinigende stoffen.
3. Beheersmaatregelen
   1. De LSO verleent alleen fysieke toegang tot de laser aan gebruikers die zijn geregistreerd in de FLUX-software, Beam Studio, en daardoor veiligheidsinstructies hebben ontvangen.
   2. Alle gebruikers van de FLUX Ador Laser dienen te allen tijde de gebruikershandleiding en alle instructies in de FLUX-software, Beam Studio, na te leven.
   3. De FLUX Ador Laser moet worden bediend onder klasse 1 omstandigheden volgens ANSI Z136.1, 4.4.2.7.2.1 (zie Gevarenanalyse Rapport). Aan klasse 1 omstandigheden wordt geacht te zijn voldaan bij gebruik volgens de volgende richtlijnen.
      1. Het lasersysteem moet worden bediend met alle veiligheidsfuncties van de fabrikant volledig operationeel.
      2. Wanneer de doorvoerfunctie niet in gebruik is, moet de Ador-uitbreidingsbasis worden teruggeplaatst naar de niet-doorvoerconfiguratie.
      3. Bij gebruik van de doorvoerfunctie moeten deursensoren en bodemsensoren worden gecontroleerd voordat een taak wordt gestart.
   4. Houd uw ogen uit de buurt van de doorvoeropeningen als u geen oogbescherming draagt.
   5. Houd alle brandbare materialen, gereedschappen en reflecterende oppervlakken uit de buurt van het laserpad. Zorg dat u weet waar de laserstraal zich bevindt en blijf op veilige afstand.
   6. Werkzaamheden waarbij toegang tot de voedingsadapter nodig is, mogen uitsluitend door de fabrikant worden uitgevoerd, zonder uitzonderingen.
   7. Onderhoud moet worden uitgevoerd wanneer het lasersysteem is uitgeschakeld.
   8. Bij normaal functioneren zal het afzuigsysteem door laser gegenereerde luchtverontreinigende stoffen verwijderen om niveaus te handhaven die niet gevaarlijk of irriterend zijn.
4. Vereiste training:
   Bij gebruik in klasse 1-omstandigheden moeten alle gebruikers de veiligheidshandleiding en FLUX-software, Beam Studio, lezen en opvolgen. Bij gebruik in klasse 4-omstandigheden is aanvullende laserveiligheidstraining vereist en moet deze worden voorbereid en gegeven door de LSO.
5. Bel voor medische noodgevallen             .
6. Meld alle incidenten aan de LSO.
7. Geautoriseerd personeel
   Het volgende personeel is bevoegd om dit systeem te bedienen:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Opmerkingen:

De minimale vereiste optische dichtheid (OD) voor laserbeschermende brillen in het slechtste geval is 3,67. De door de laserfabrikant geleverde brillen hebben een minimale OD-waarde van 4. De blootstellingsduur die wordt gebruikt om de OD te bepalen, is de ANSI-standaardduur voor een onbedoelde blootstelling van 10 seconden.

Met alle veiligheidsfuncties van de fabrikant volledig operationeel en de laser werkend volgens de SOP, is de enige bron voor een mogelijke blootstelling boven de maximaal toelaatbare blootstelling (MPE) een diffuse reflectie die de laserstraal door de doorvoeropening kan verstrooien. In deze analyse worden zeer conservatieve aannames gedaan. De gebruikte blootstellingsduur is 600 seconden, wat opzettelijk kijken veronderstelt. Het verstrooide vermogen wordt verondersteld 45 watt te zijn, wat een absoluut worst-case scenario is. De kijkhoek wordt verondersteld 80 graden te zijn. Grotere kijkhoeken creëren een kleinere gevarenzone. De kijkhoek is in dit geval dichter bij 85 graden of meer, dus een conservatieve aanname is 80 graden. Gezien de aannames is de diffuse nominale gevarenzone (NHZ) ongeveer 5 centimeter of iets minder dan 2 inch. Deze NHZ is verwaarloosbaar. Bij gebruik volgens de SOP voldoet het lasersysteem aan de ANSI 4.4.2.7.2.1-vereiste voor gebruik onder klasse 1-omstandigheden.



Waarschuwingsbord





Disclaimer:

Dit trainingsdocument is gebaseerd op bestaande doorzoekbare documenten, waaronder maar niet beperkt tot 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 Standaard - Richtlijnen voor het implementeren van een veilig laserprogramma, OSHA, de U.S. Occupational Safety and Health Alliance, het U.S. Laser Protocol: de Laser Regulators en het Center for Devices and Radiological Health, en andere openbaar beschikbare documenten en normen uitgegeven door bovengenoemde instanties ten tijde van de ontwikkeling van dit document. De documenten en normen die door deze organisaties zijn uitgegeven en beschikbaar zijn in het publieke domein, zijn in overweging genomen, evenals de cursussen en presentaties van enkele laserveiligheidsexperts in het publieke domein. Het definitieve recht van interpretatie van dit document berust bij FLUX.
