5-11 Geen laserstraaluitvoer / De laser vuurt niet / Geen laserpuls

FLUX Support Team
  • Bijgewerkt

Beschrijving

De oorzaak van een niet-functionerende laser kan complex zijn. Dit kan komen door een versleten laserbuis, een defecte laservoeding (Laser PSU), of een systeemfout, enzovoort.

Volg de onderstaande stappen om het probleem op te lossen.


Mogelijke oorzaken

  1. Het systeem faalt (Firmware opnieuw bijwerken, fabrieksinstellingen herstellen of RK-bord opnieuw flashen.)
  2. Het optische pad (OPA) is niet correct uitgelijnd.
  3. Het vermogen en de snelheid zijn onjuist ingesteld in de software.
  4. De laserbuis is versleten.
  5. De laservoeding (Laser PSU) functioneert niet correct.
  6. De deursensor werkt niet naar behoren. (Minder waarschijnlijk)
  7. De sensor van de achterkap werkt niet naar behoren. (Minder waarschijnlijk)
  8. De achterste werklamp functioneert niet correct. (Minder waarschijnlijk)

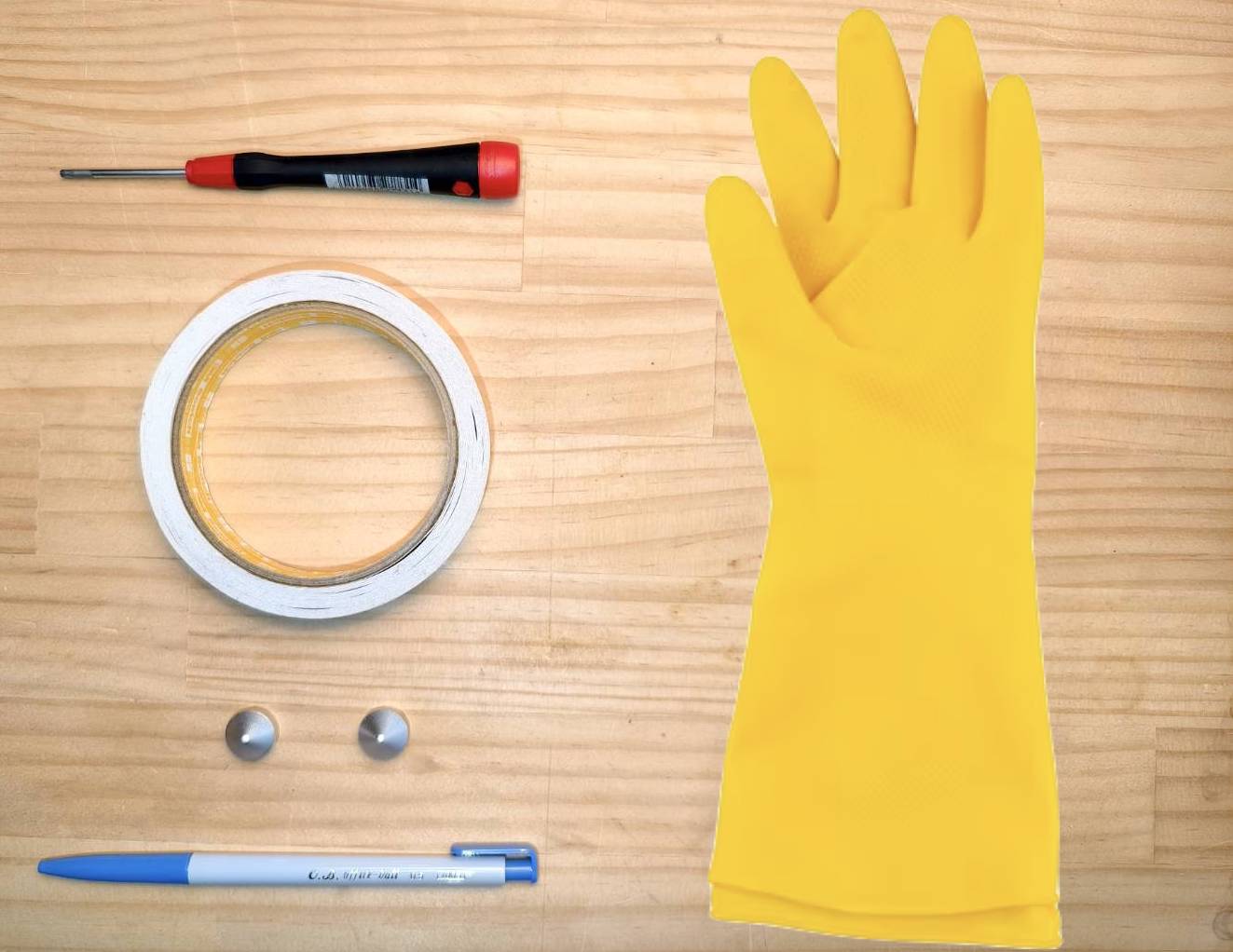

Benodigdheden

  1. Kruiskopschroevendraaier
  2. Dubbelzijdig plakband
  3. Pen of potlood (Optioneel - Afhankelijk van testresultaat)
  4. Magneet x2 (Optioneel)
  5. Rubberen handschoenen (Optioneel - Afhankelijk van testresultaat)



Stap 1

Bekijk de onderstaande video en bepaal of het symptoom overeenkomt met dat van uw machine.
(Als de machine draait en een luid krakend geluid maakt zonder laseruitvoer,
duidt dit op een gebroken buis.)


Bepaal het resultaat en de volgende te nemen actie:

  • Ja, mijn machine vertoont vergelijkbare symptomen of geluiden >> Stop onmiddellijk met het gebruik van de machine en Neem contact op met de klantenservice
    • Mogelijke oorzaak:
      • De laserbuis is defect en moet worden vervangen.
  • Nee, mijn machine maakt geen krakend geluid >> Stap 1.1


Stap 1.1

Controleer of uw situatie overeenkomt met de volgende beschrijvingen.

  • Geen laseruitvoer bij lage vermogensinstellingen van ongeveer 10%.




  • De laseruitvoer is te sterk bij lage vermogensinstellingen. (Het graveerresultaat is te donker of er wordt onbedoeld gesneden, etc.)




Bepaal het resultaat en de volgende te nemen actie:

  • Ja, mijn machine vertoont vergelijkbaar gedrag zoals in een van de bovenstaande beschrijvingen >>

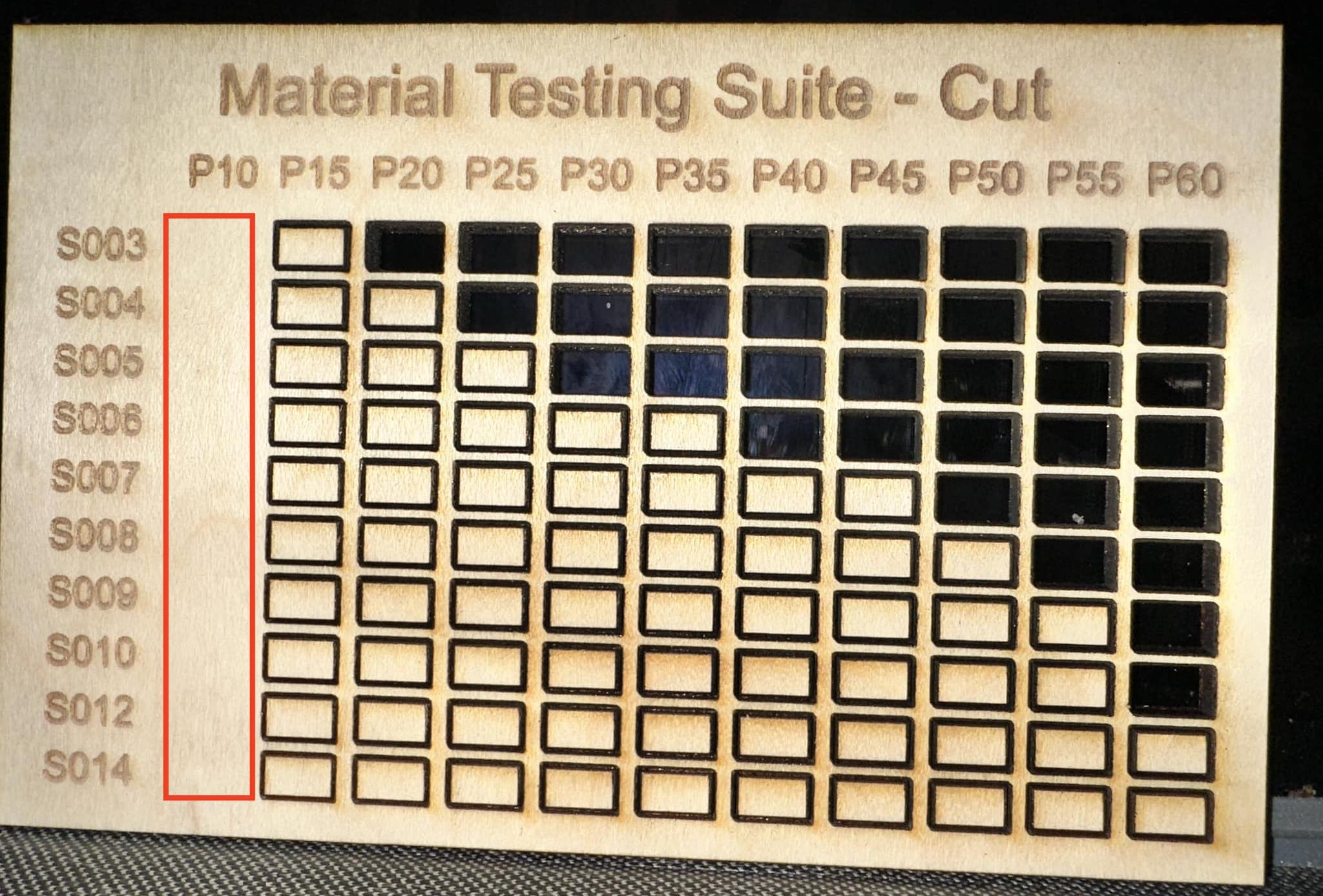

    Aanpassing van de vermogenscurve >> Als het probleem na het aanpassen aanhoudt, ga dan naar Stap 2
  • Nee, mijn machine vertoont niet het beschreven gedrag >> Stap 2



Stap 2

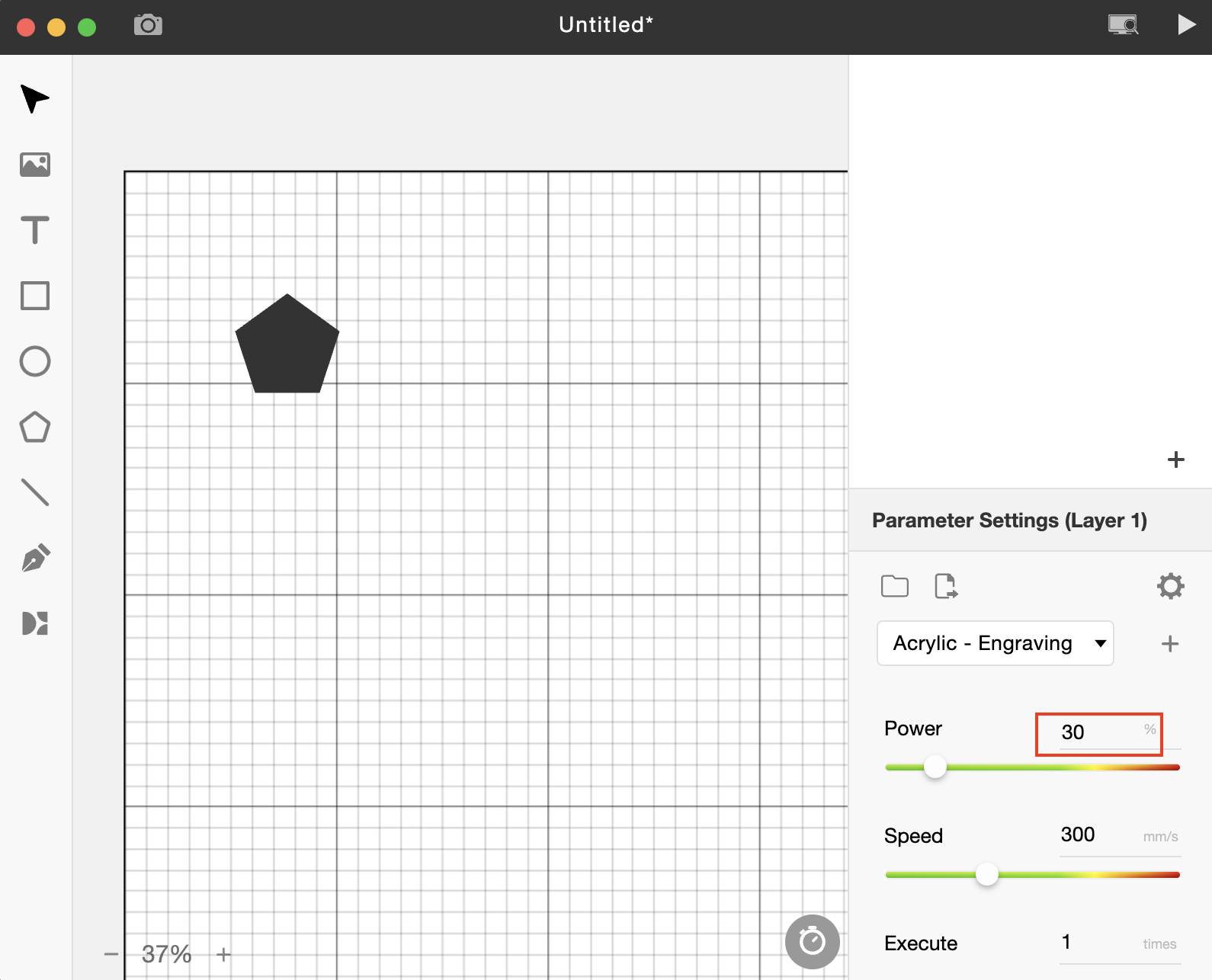

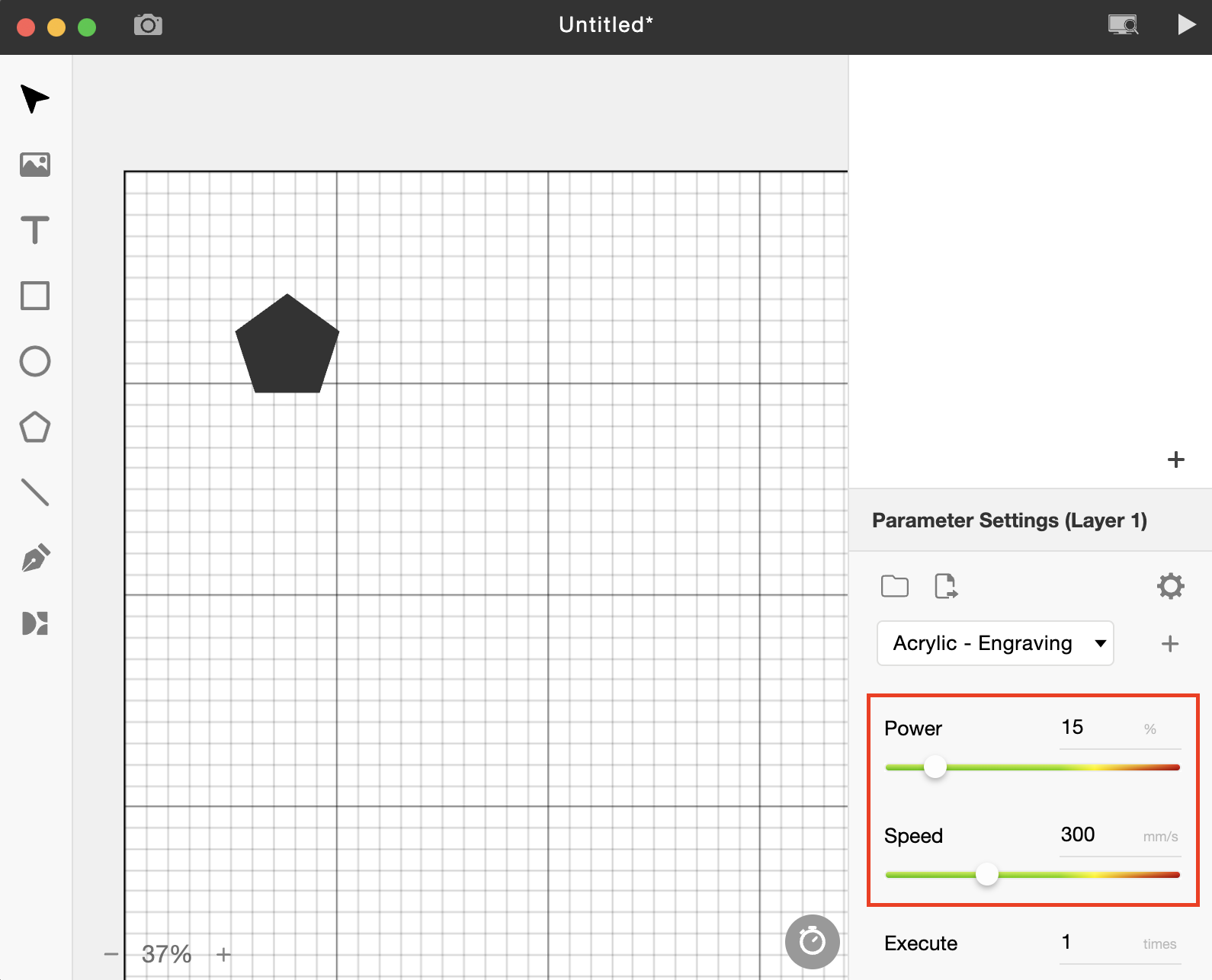

Controleer of de instellingen voor vermogen en snelheid correct zijn in de software.

Step



Bepaal het resultaat en de volgende te nemen actie:

  • Ja, de instellingen zijn correct >> Stap 2.1
  • Nee, de instellingen zijn niet correct >> Wijzig de instellingen >>
    Als het probleem na het wijzigen van de instellingen aanhoudt, ga dan naar Stap 2.1



Stap 2.1

Verdubbel uw vermogensinstellingen, start de taak en controleer of de laser output geeft.
(Bijvoorbeeld, als uw vermogen oorspronkelijk 15% is, verhoog het dan naar 30% en start de taak.)



Bepaal het resultaat en de volgende te nemen actie:

  • Ja, de laser geeft output >> Uw machine werkt nog steeds
    • Advies: Verhoog het vermogen en verlaag de snelheid bij elke taak totdat de buis volledig is uitgeput
    • Mogelijke oorzaak:
      • Uw laserbuis is licht achteruitgegaan
  • Nee, de laser geeft geen output >> Stap 3



Stap 3

Schakel de machine uit.

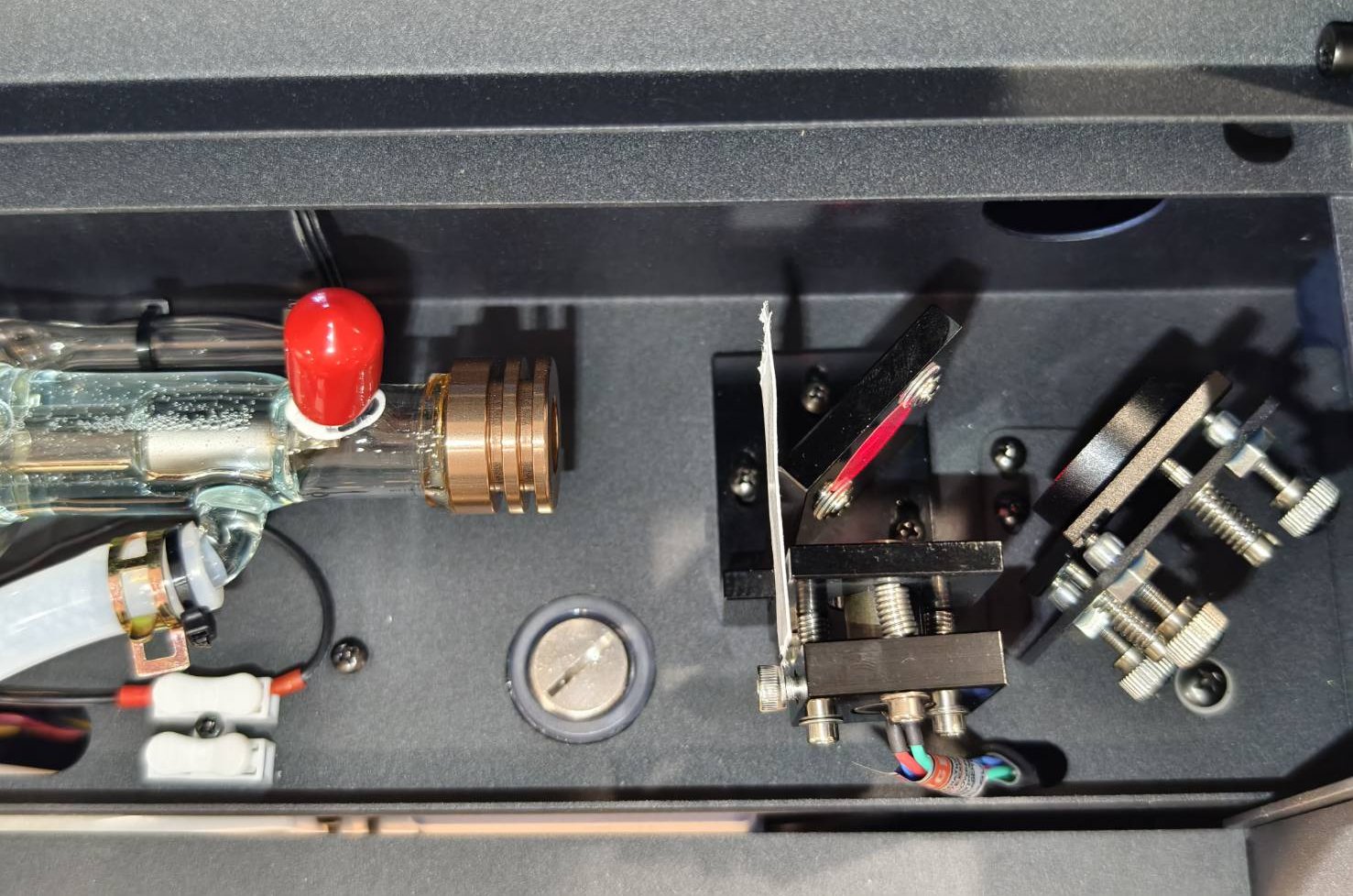

Open de achterklep en plaats een nieuwe dubbelzijdige tape op de eerste spiegel.
Na het plaatsen van de tape, ga naar Stap 3.1.

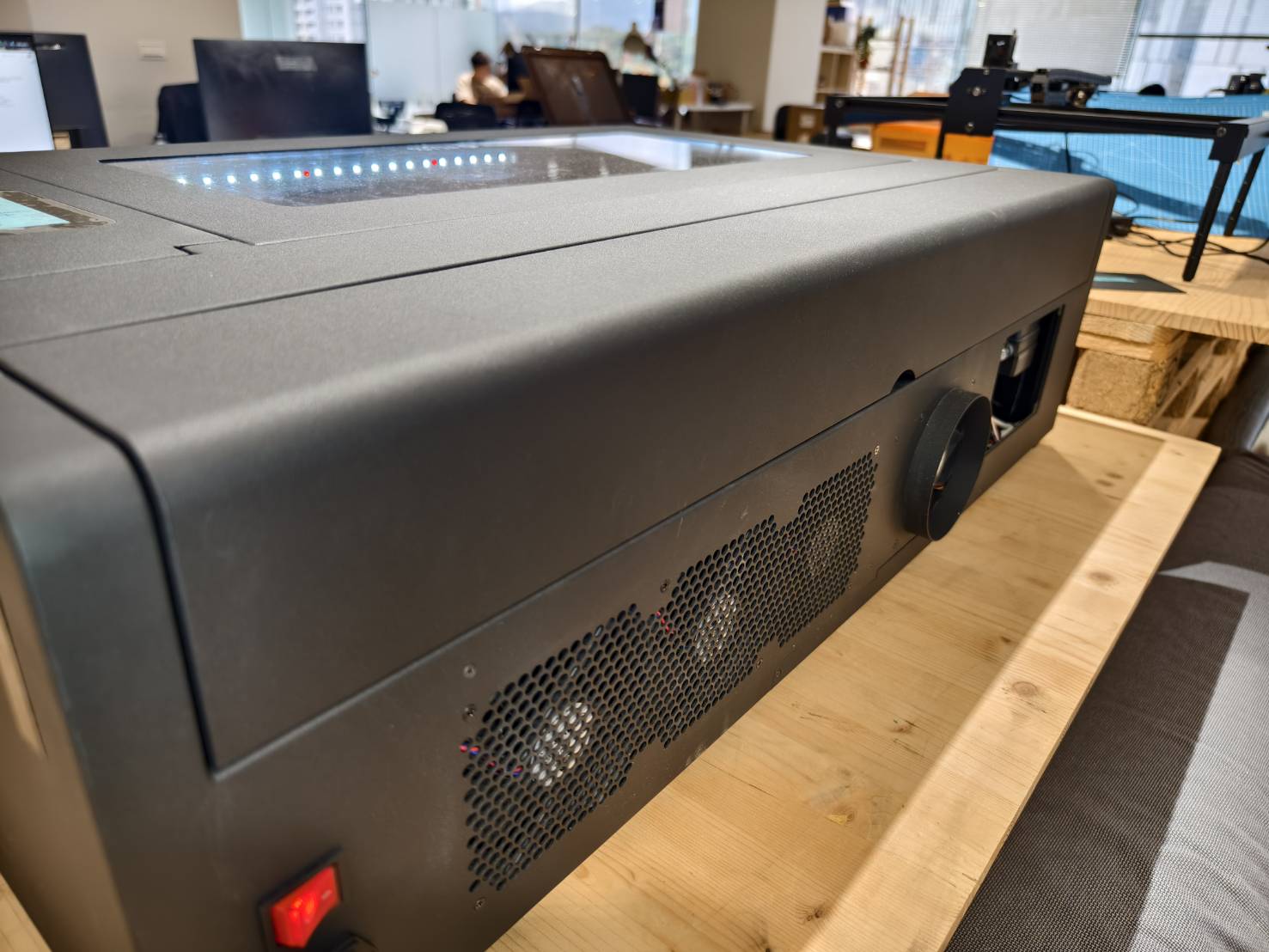

  • Gebruik een schroevendraaier om de schroeven aan de achterkant van de machine los te draaien, waarna de achterklep kan worden geopend.

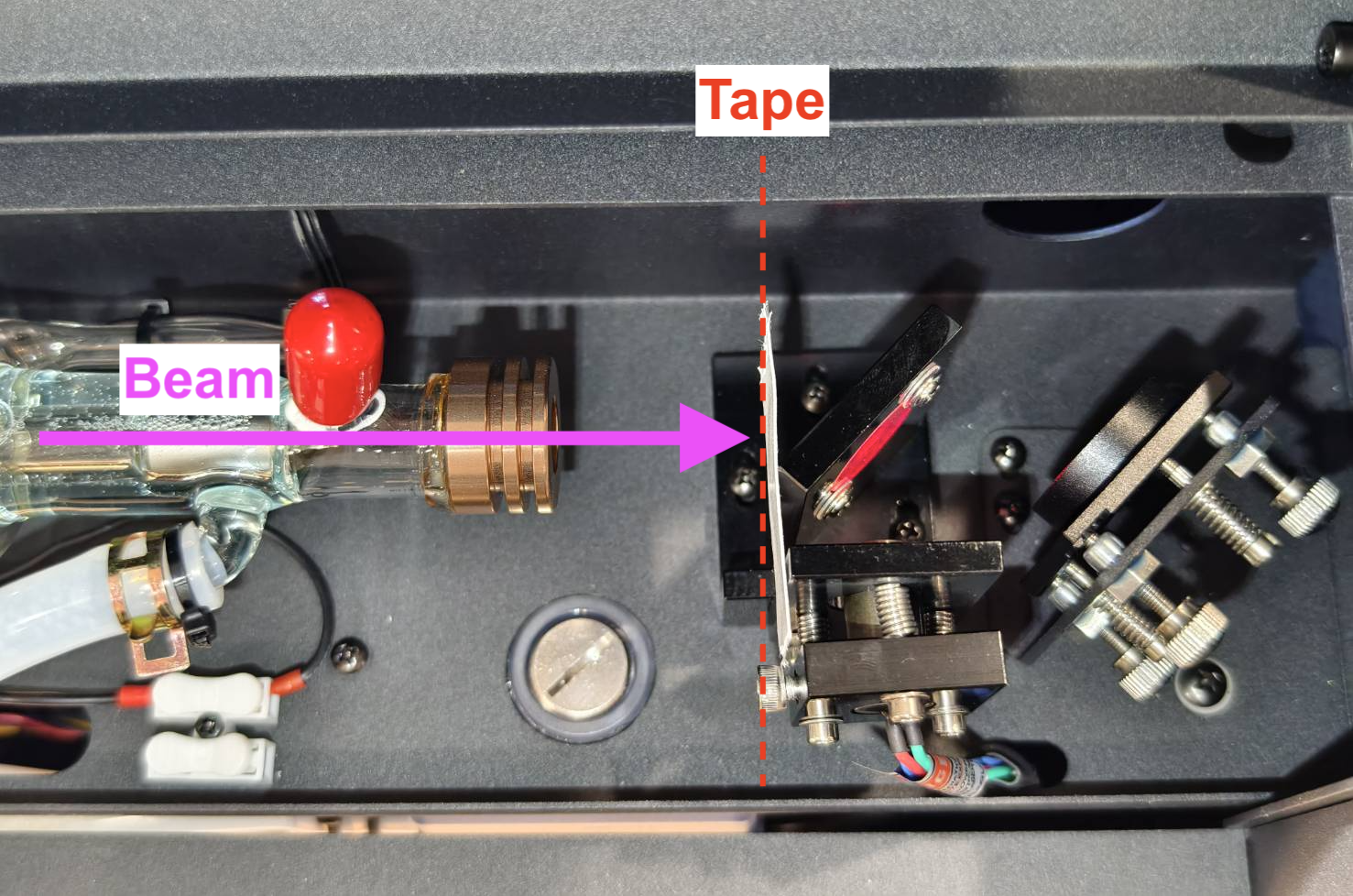

  • Plaats de tape op de rode lichtbron zodat deze een hoek van 90 graden maakt met de laserstraal.




  • Sluit de achterklep.


Stap 3.1

Maak 5 pulsen en controleer of de tape een brandmerk heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te beoordelen.)

A. Zet de machine aan.
B. Sluit het deksel.
C. Ga naar de onderhoudsmodus en wacht tot het thuisproces is voltooid.
     (Zorg ervoor dat de deur, het achterpaneel en de bodemiconen gesloten zijn, anders kunt u geen puls maken.)
D. Zoek de Puls-knop.
E. Één keer drukken = één puls, twee keer drukken = twee pulsen, enzovoort.
F. Controleer de tape
⚠︎ Maak altijd pulsen wanneer het deksel gesloten is.



Voorbeelden van Taperesultaten

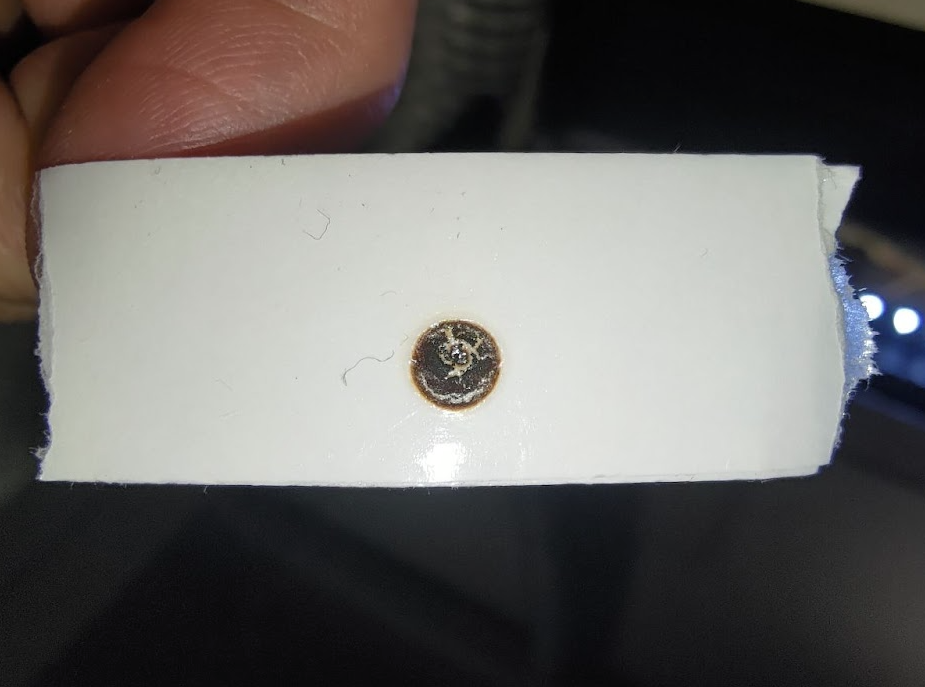

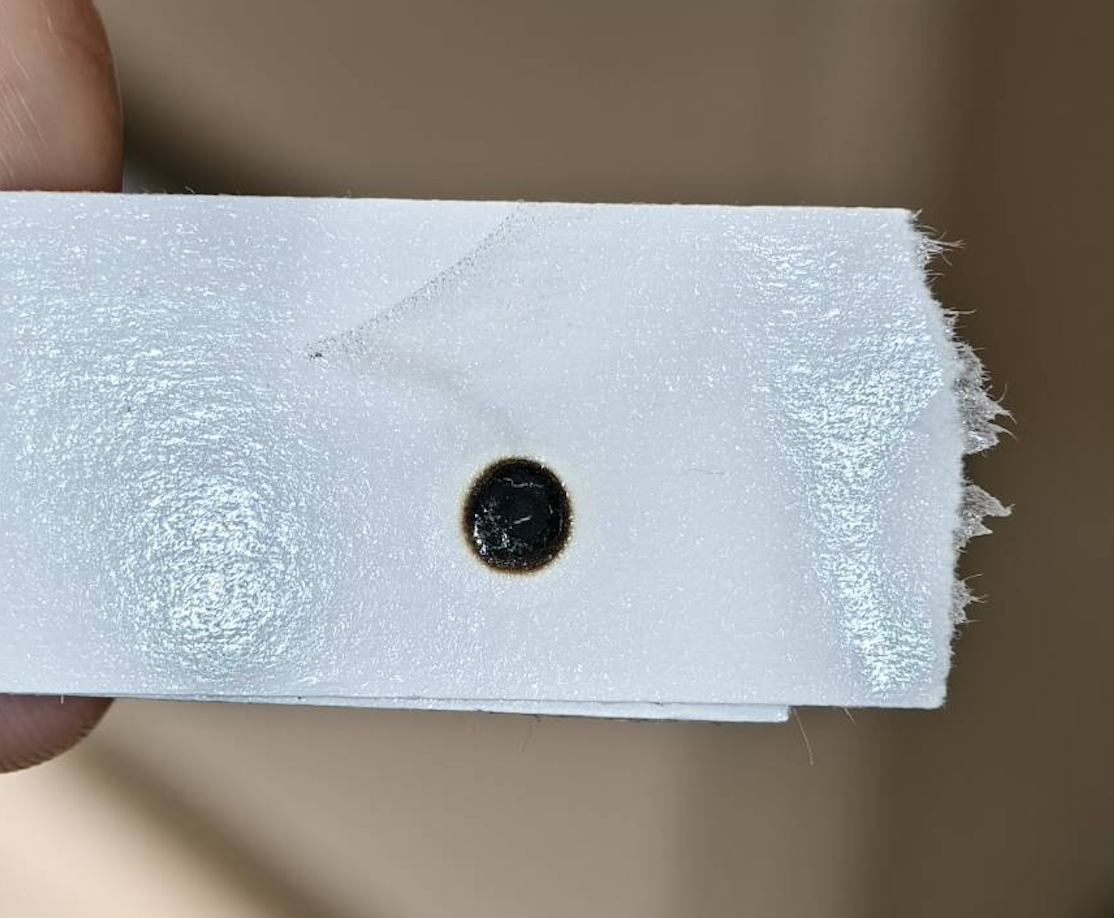

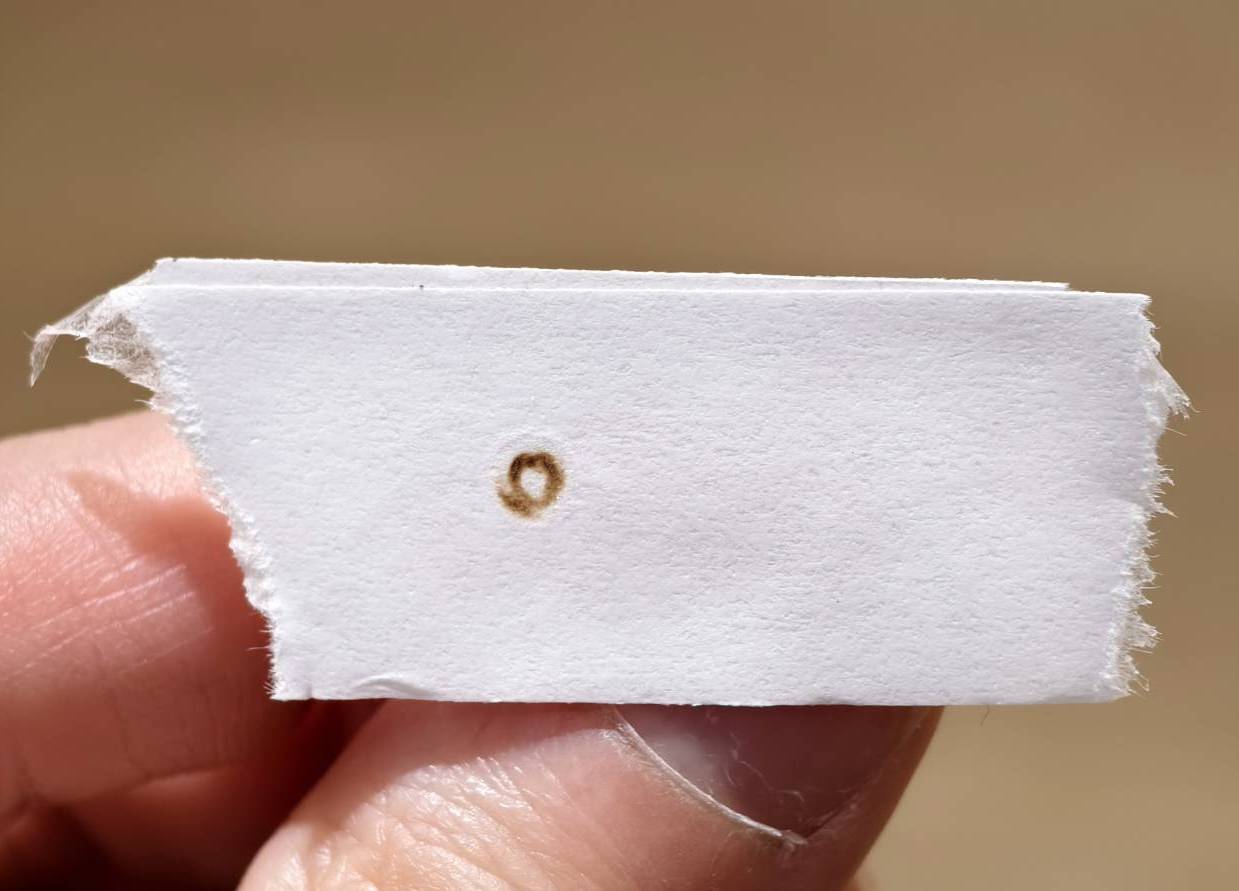

Goed Voorbeeld - Rond en Sterk

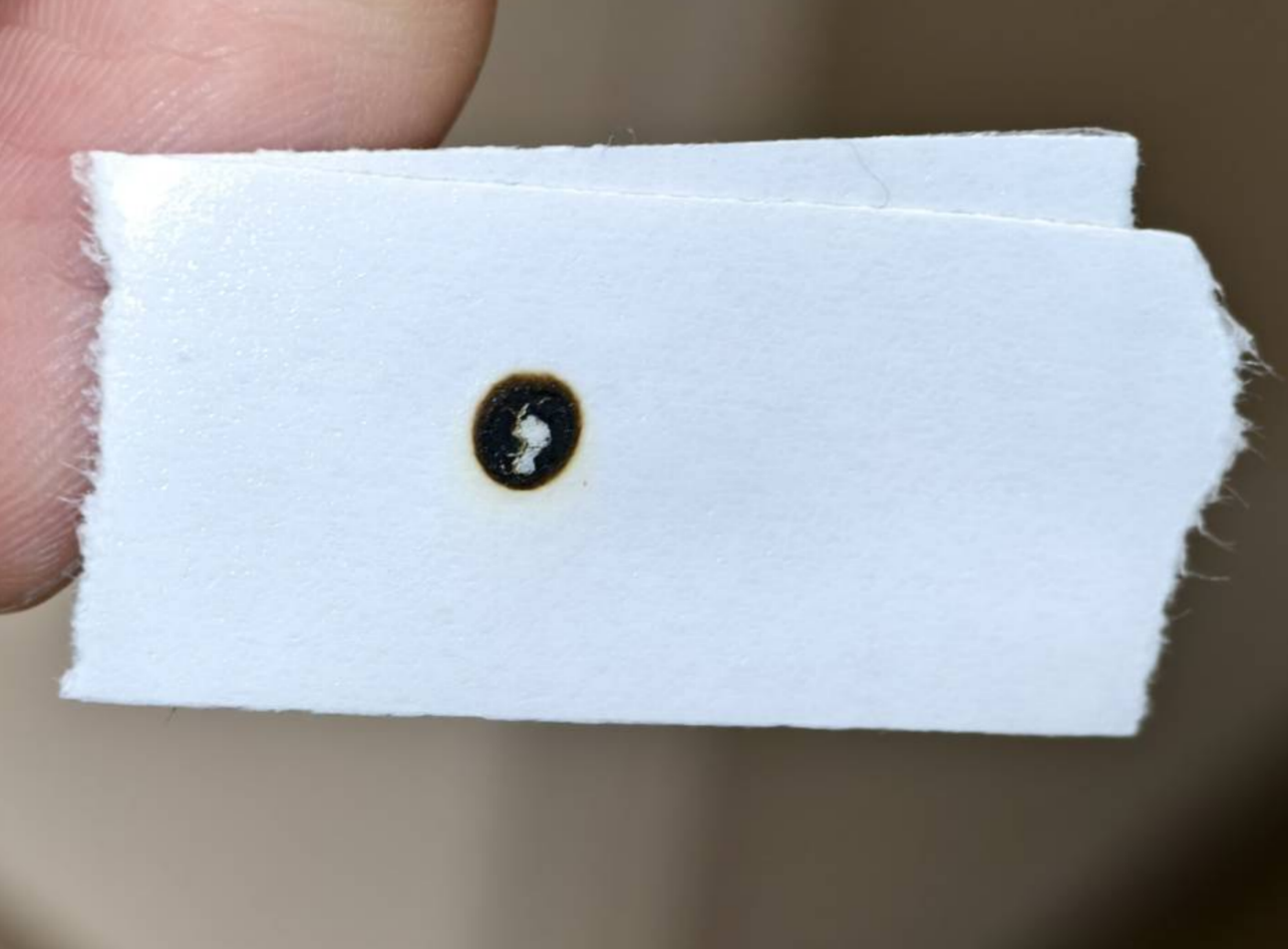

Slecht Voorbeeld -
Zwak, Hol of Niet Rond

Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Bepaal het resultaat en de volgende te nemen actie:

  • Ja, er is een brandmerk en het resultaat is goed >> Laseroutput heeft geen probleem >> Gelieve OPA te controleren
  • Er is een brandmerk, maar het resultaat is slecht >> Stap 3.2


Stap 3.2

  • Gebruik een nieuwe tape op de rode lichtemitter, zoals in Stap 3.

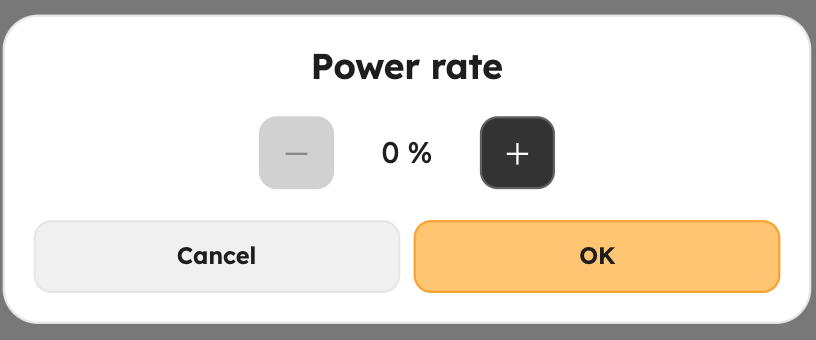

  • Stel het vermogen in op 0% voor veiligheidsdoeleinden om er zeker van te zijn dat er geen laserpulsen zijn tijdens het testen.

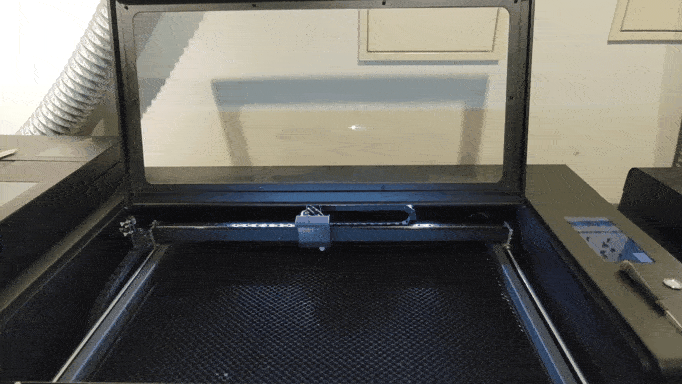

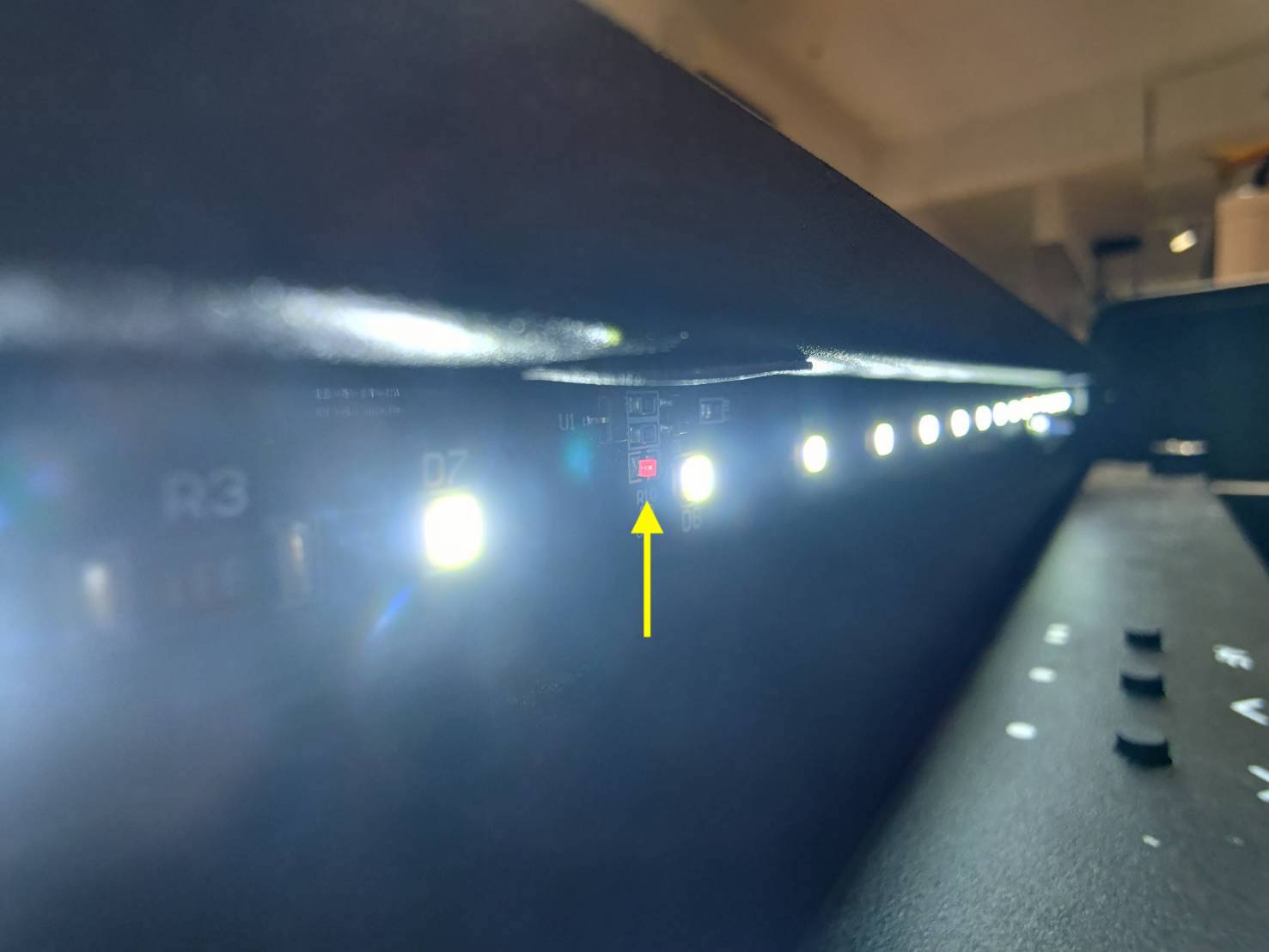

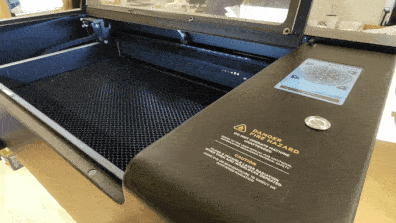

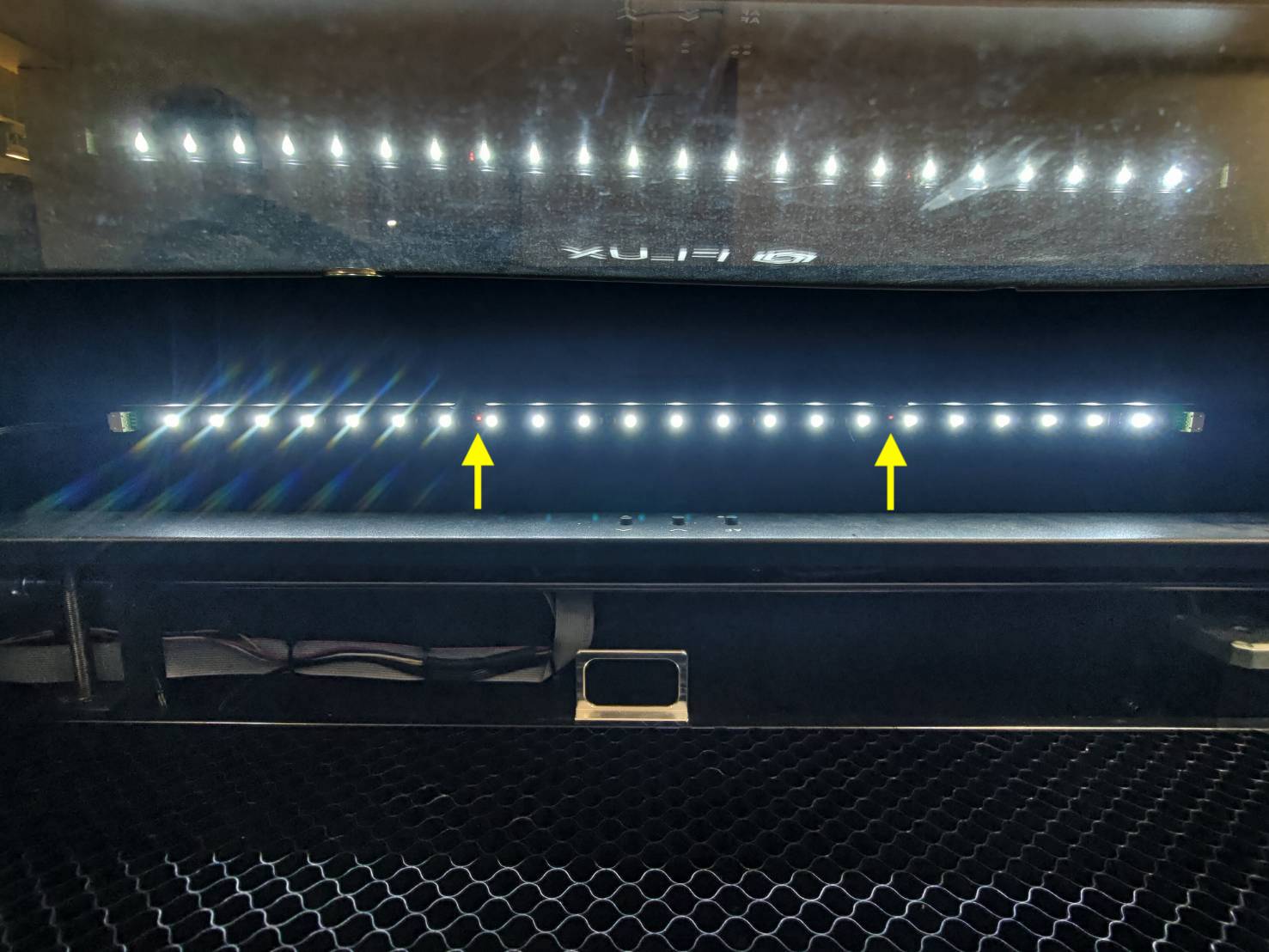

  • De deursensor is ingebouwd in de LED-verlichting van het chassis. Bekijk de onderstaande video om deze te vinden.
    (Dit is opgenomen met een HEXA, maar de structuur is hetzelfde als die van de Beambox 2.)Step

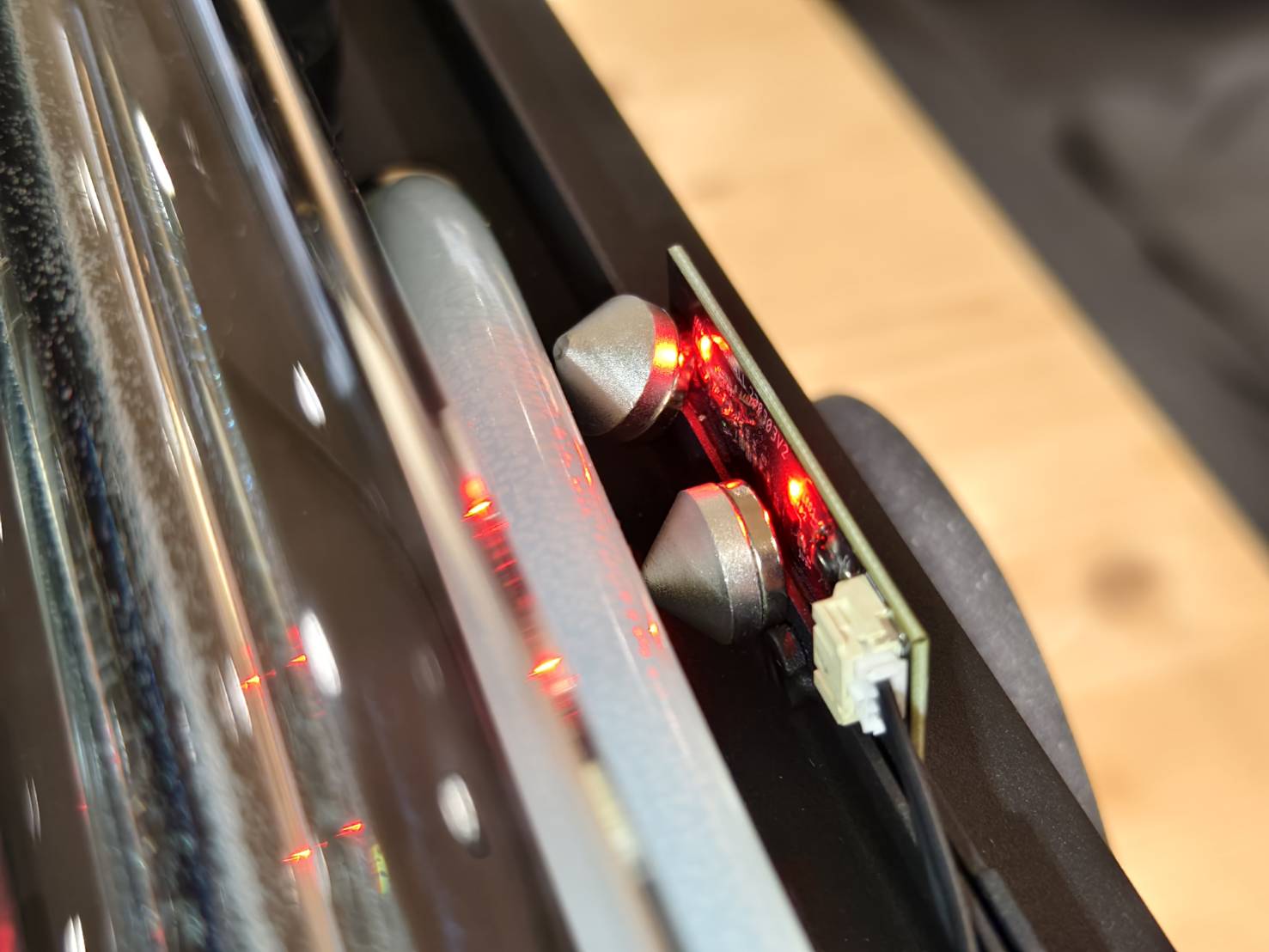

  • De deursensor heeft twee rode LED-lampjes die altijd AAN zijn.
    (Dit is opgenomen met een HEXA, maar de structuur is hetzelfde als die van de Beambox 2.)
    Step
    Step

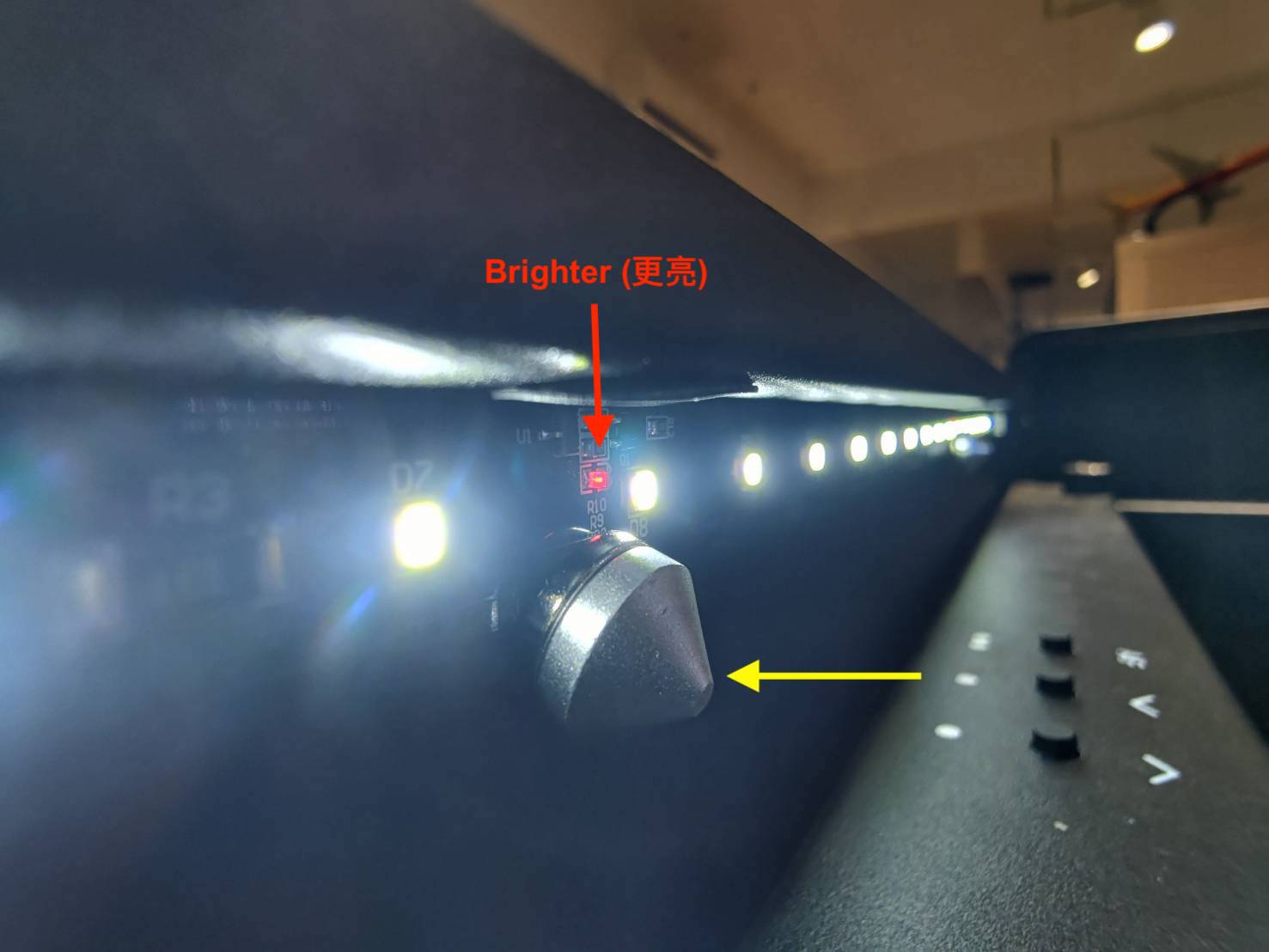

  • Plaats de kegelvormige afstandhouders (magneten) dicht bij beide LED-lampjes. Het licht moet 'helderder' zijn wanneer het een magneet detecteert. Wanneer beide LED's tegelijkertijd magneten detecteren, wordt een deur-gesloten signaal naar het systeem gestuurd en verandert het pictogram op het bedieningspaneel.
    (Dit is opgenomen met een HEXA, maar de structuur is hetzelfde als die van de Beambox 2.)
    Step



  • Sluit de deur nadat je de magneten op hun plaats hebt gezet.
    Step



  • Zet de vermogensinstelling terug op 100%, controleer of het deur-gesloten pictogram wordt weergegeven,
    en maak dan 5 laserpulsen. (Raadpleeg de voorbeelden om het resultaat van de tape te beoordelen.)



Bepaal het resultaat en de volgende te nemen actie:

  • Ja, er is een brandmerk en het resultaat is goed >> Neem contact op met de klantenservice
    • Mogelijke oorzaak:
      1. De deursensor is defect.
      2. de magneet op de deur is niet sterk genoeg. (Minder waarschijnlijk)
  • Er is een brandmerk, maar het resultaat is slecht >> Stap 3.3



Stap 3.3

  • Gebruik een nieuwe tape op de rode lichtemitter, zoals in Stap 3.



  • Stel het vermogen in op 0% voor veiligheidsdoeleinden om er zeker van te zijn dat er geen laserpulsen zijn tijdens het testen.

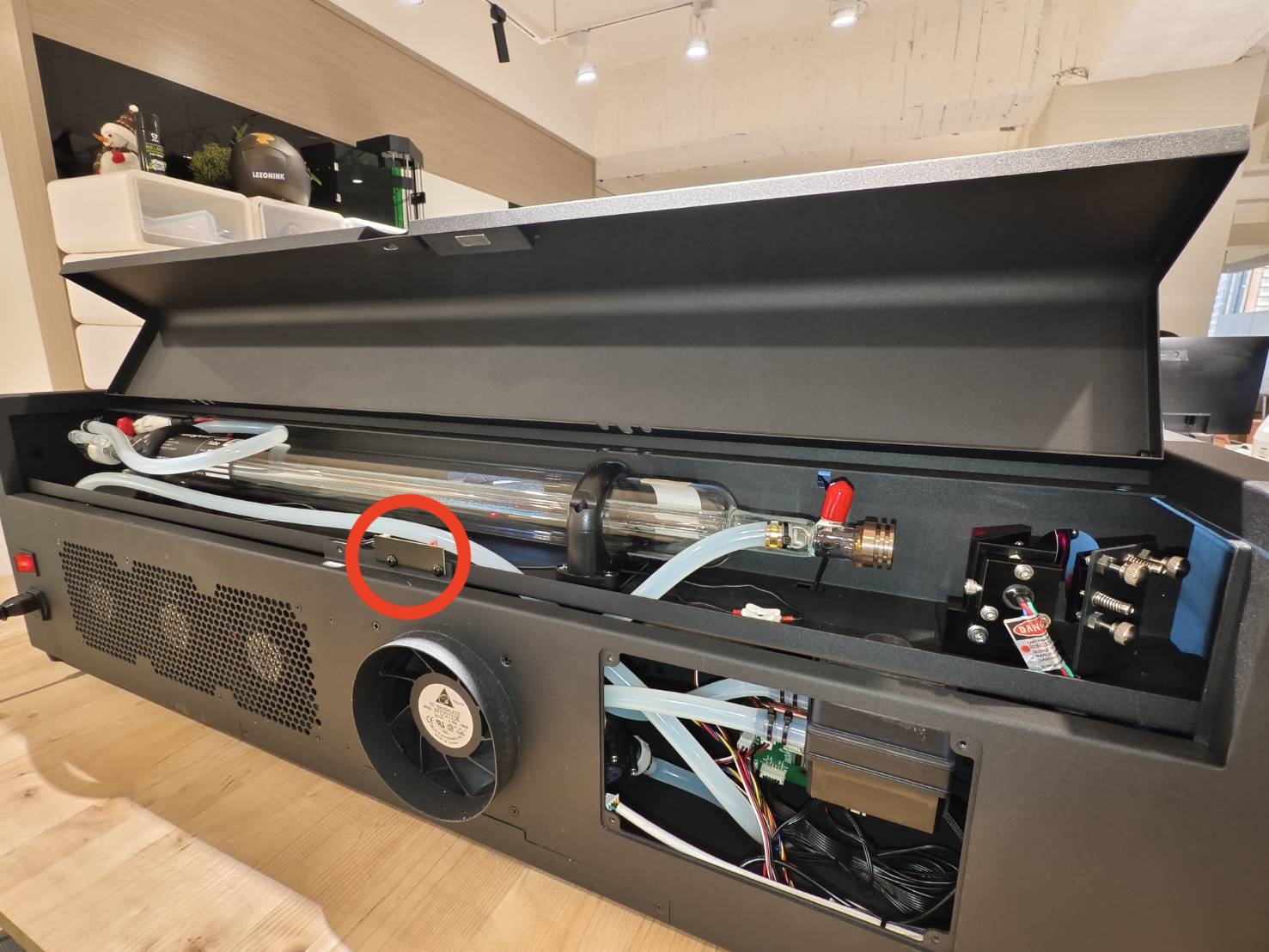

  • Open de achterklep om de sensor van de achterklep te vinden.

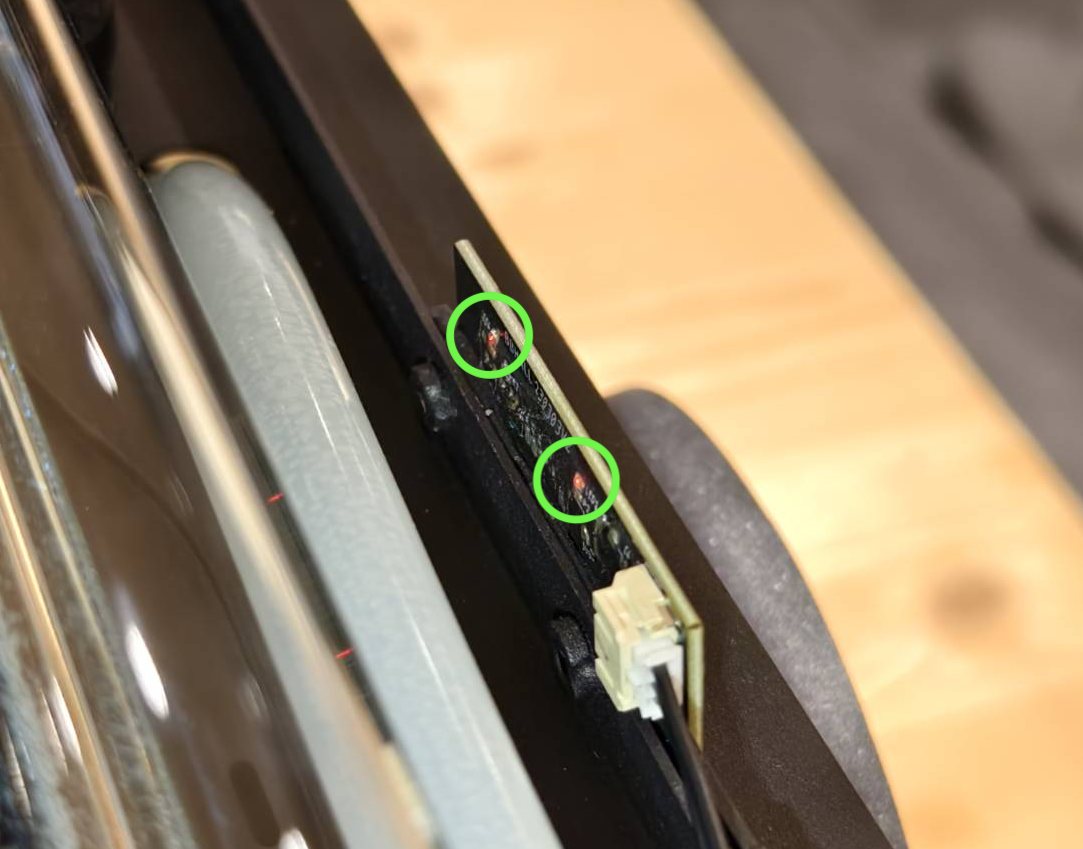

  • De sensor van de achterklep heeft twee rode LED-lampjes die altijd AAN zijn.


  • Plaats twee externe magneten dicht bij beide LED-lampjes. Het licht moet 'helderder' zijn wanneer het een magneet detecteert. Wanneer beide LED's tegelijkertijd magneten detecteren, wordt een signaal 'deur gesloten' naar het systeem gestuurd en verandert het pictogram op het paneel.



  • Sluit de achterklep nadat u de magneten heeft geplaatst.



  • Zet de vermogensinstelling terug op 100%, controleer of het deur-gesloten pictogram wordt weergegeven,
    en maak dan 5 laserpulsen. (Raadpleeg de voorbeelden om het resultaat van de tape te beoordelen.)

Bepaal het resultaat en de volgende te nemen actie:

  • Ja, er is een brandmerk en het resultaat is goed >> Neem contact op met de klantenservice
    • Mogelijke oorzaak:
      1. De sensor van de achterklep is defect.
      2. De magneet op de deur is niet sterk genoeg. (Minder waarschijnlijk)

      3. Het achterste LED-werklicht is defect. (Minder waarschijnlijk)
  • Er is een brandmerk, maar het resultaat is slecht >> Stap 6
  • Helemaal geen brandmerk >> Stap 4



Stap 4

  • Schakel de machine uit.
    Open de zijklep door de schroef los te draaien.

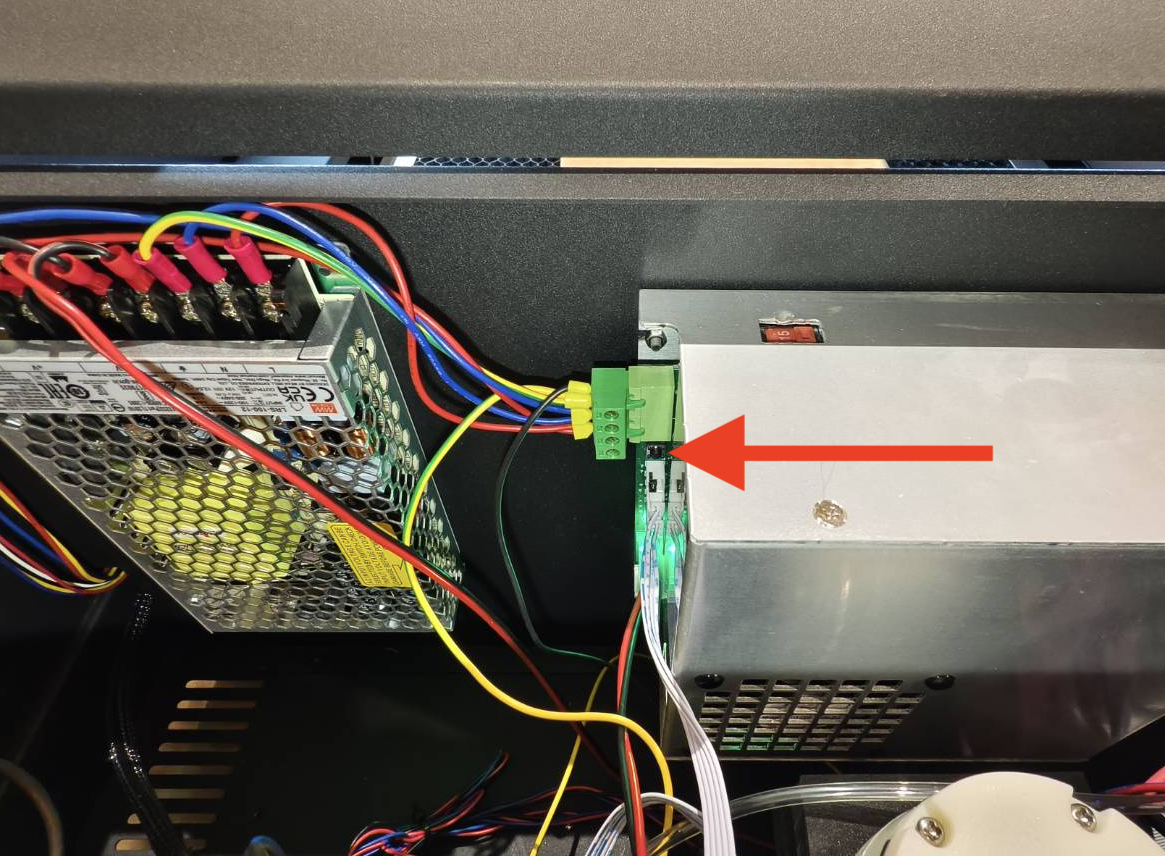

  • Controleer of de voeding voorzien is van de jumper.

Bepaal het resultaat en de volgende te nemen actie:

  • Ja, de jumper is geïnstalleerd >> Stap 4.1
  • Nee, de jumper ontbreekt >>
    • Als u de voeding vervangt, kunt u de jumper van de oude verwijderen en op de nieuwe installeren. (Demonstratie)
    • Als uw machine deze niet heeft en u geen reserveonderdeel heeft, neem dan contact op met de klantenservice.

Stap 4.1

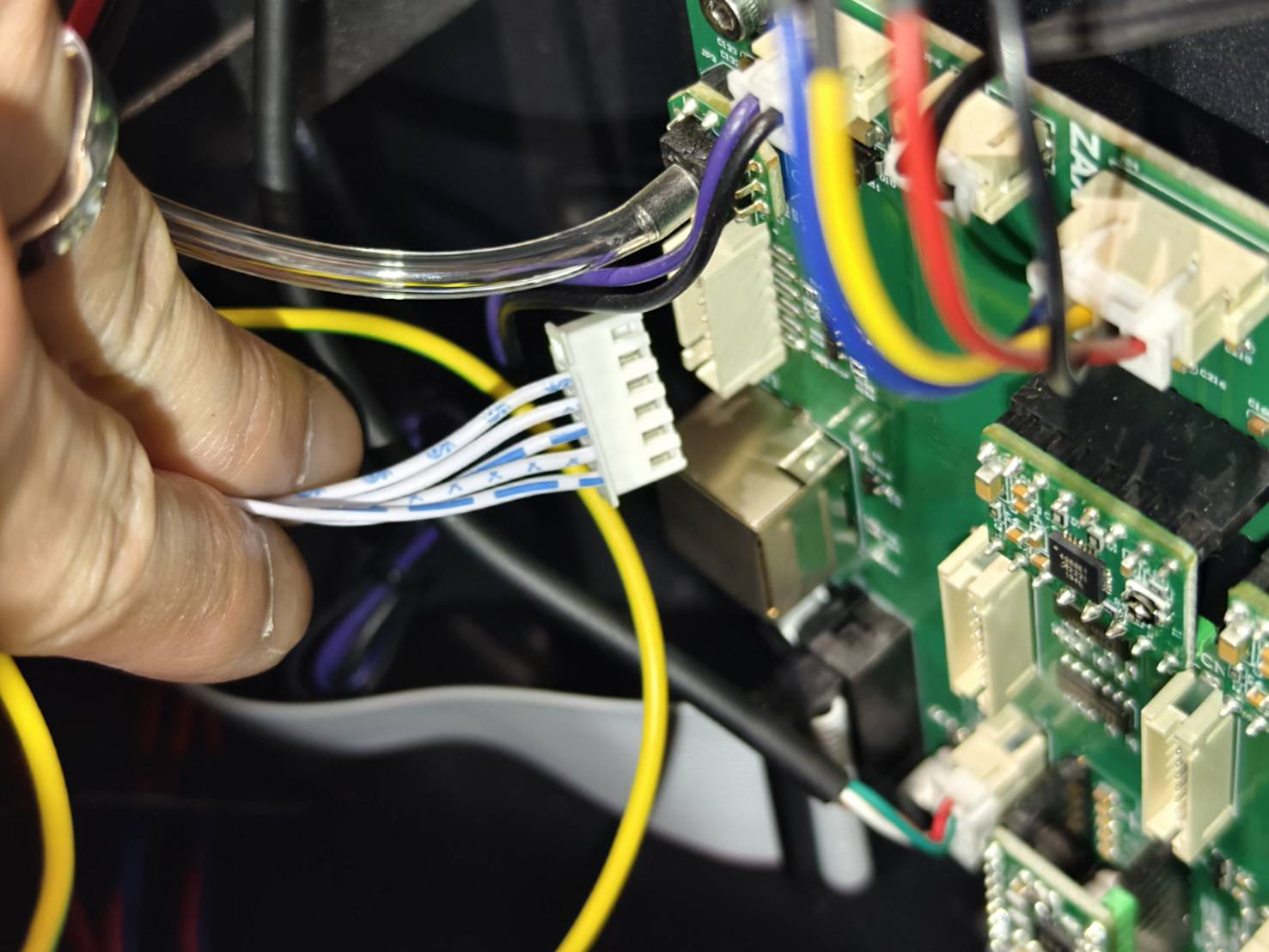

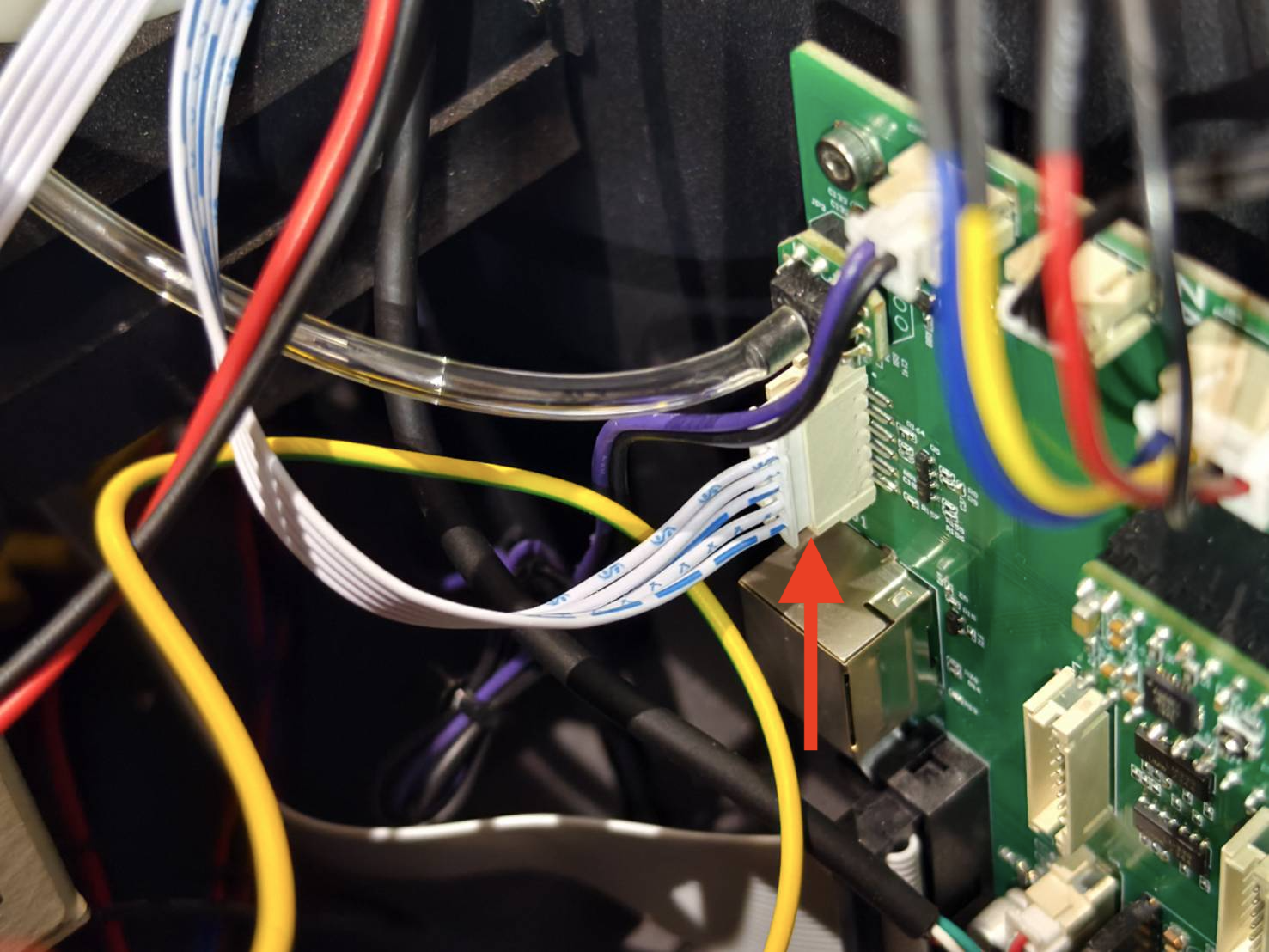

  • Koppel de laserstuurkabel los van de laservoeding.

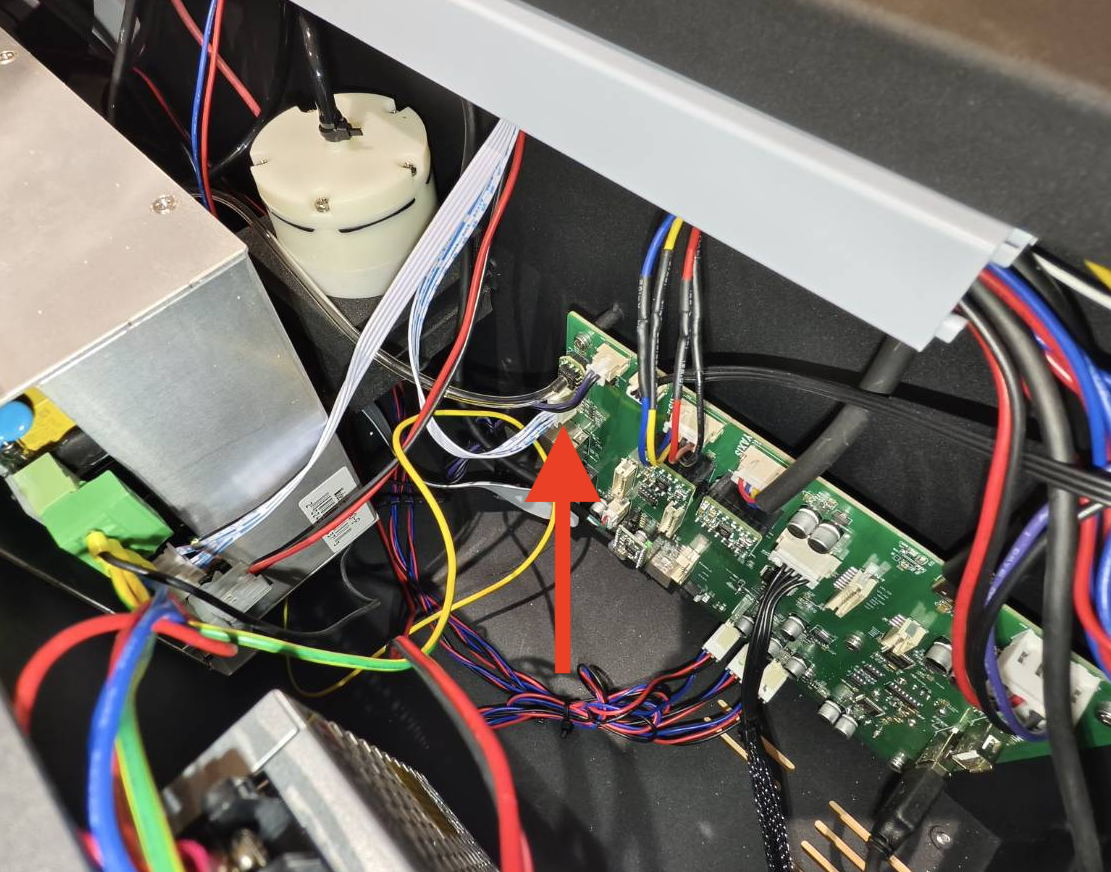

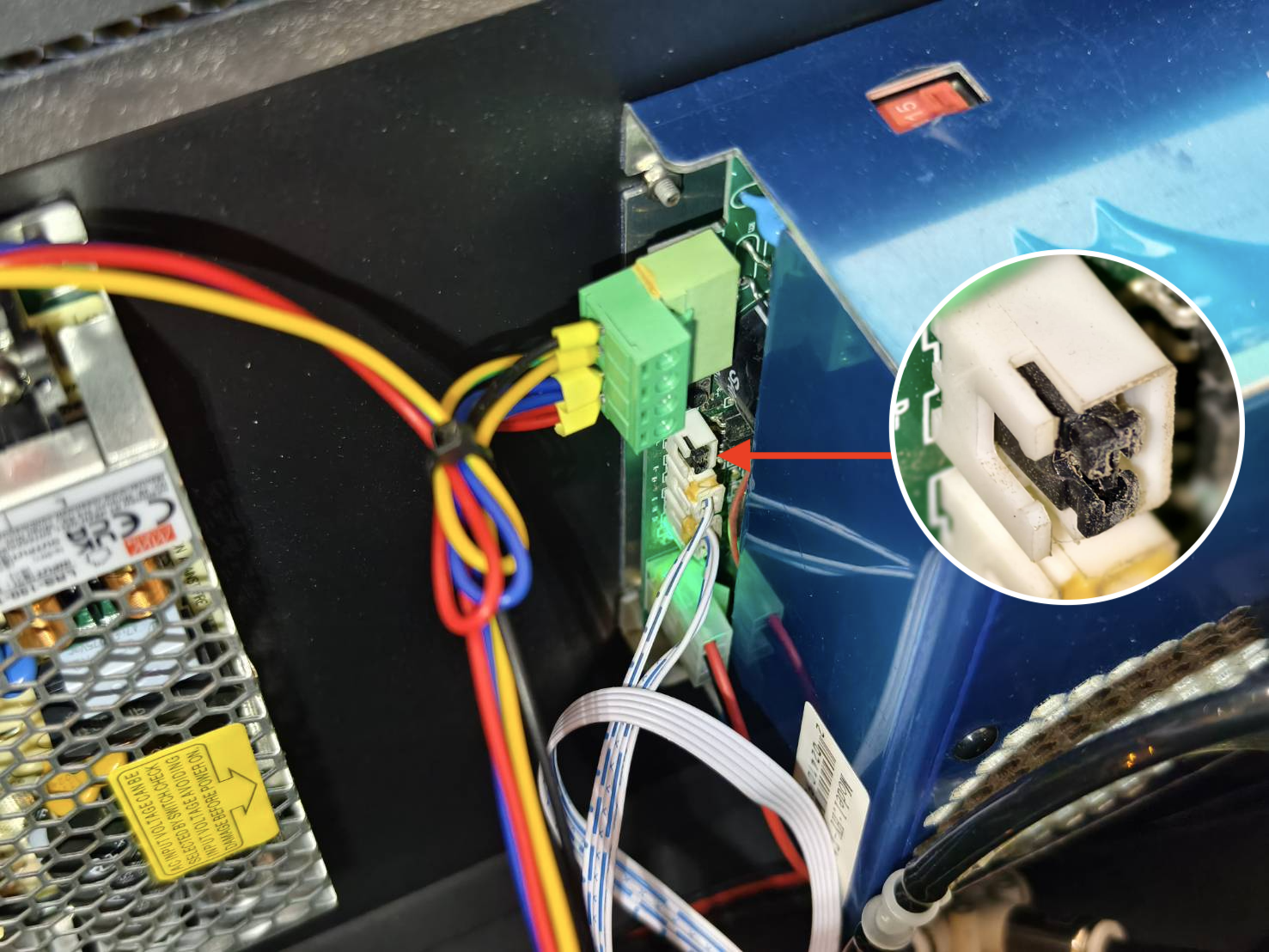

    (Raadpleeg het diagram als uw printplaat niet hetzelfde is als op de foto.)




  • Ga na het loskoppelen van de kabel naar Stap 4.2.




Stap 4.2

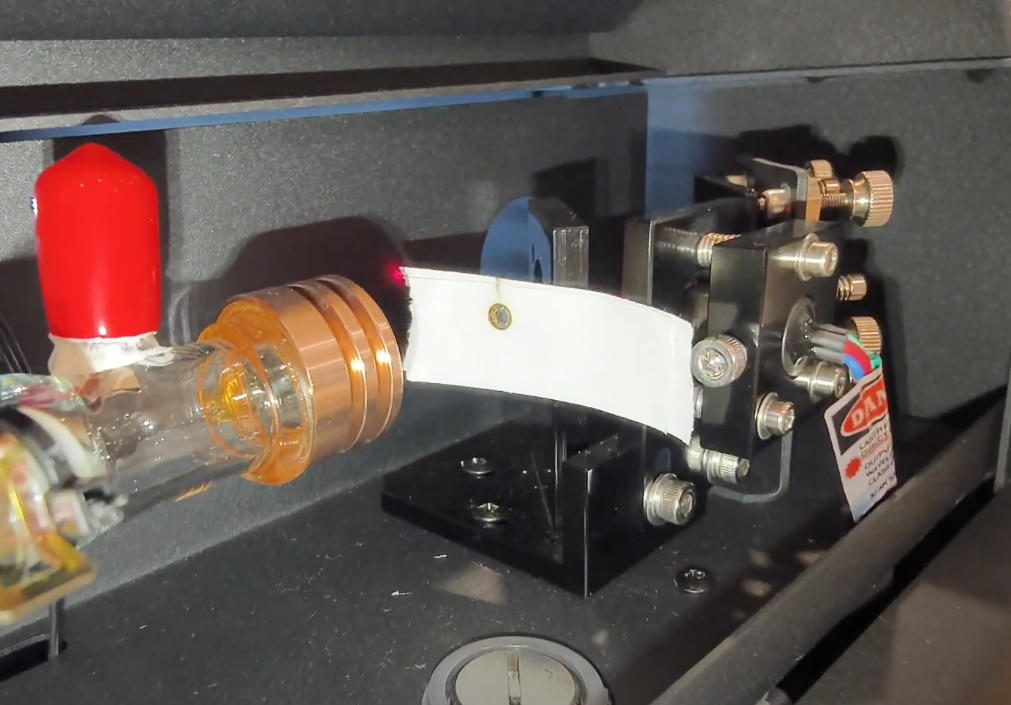

  • Open het achterklep en plaats een tape op de rode lichtemitter onder een hoek van 90 graden ten opzichte van de straal.




  • Sluit de achterklep.

Trek rubberen handschoenen aan voordat u de volgende handeling uitvoert.

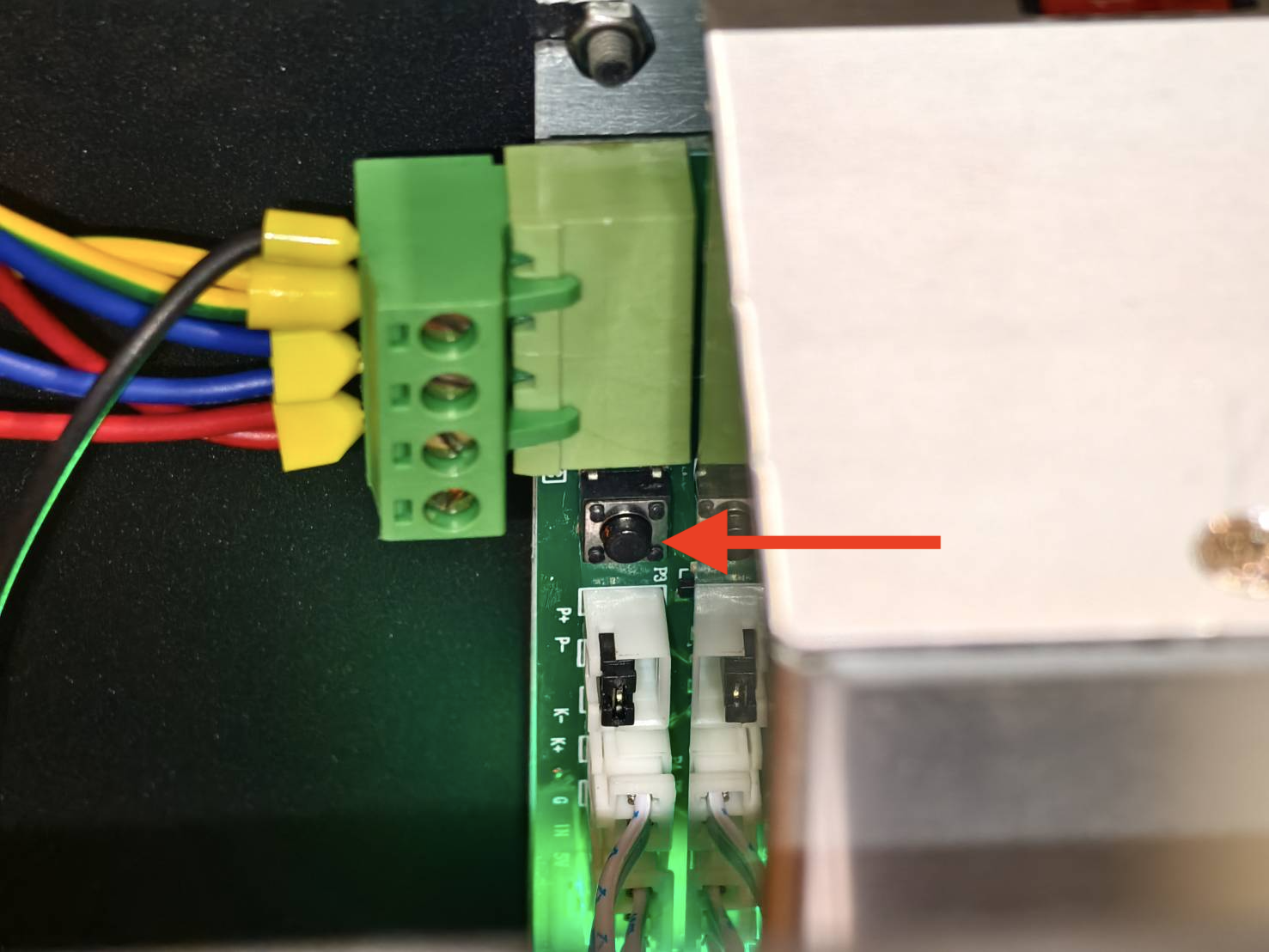

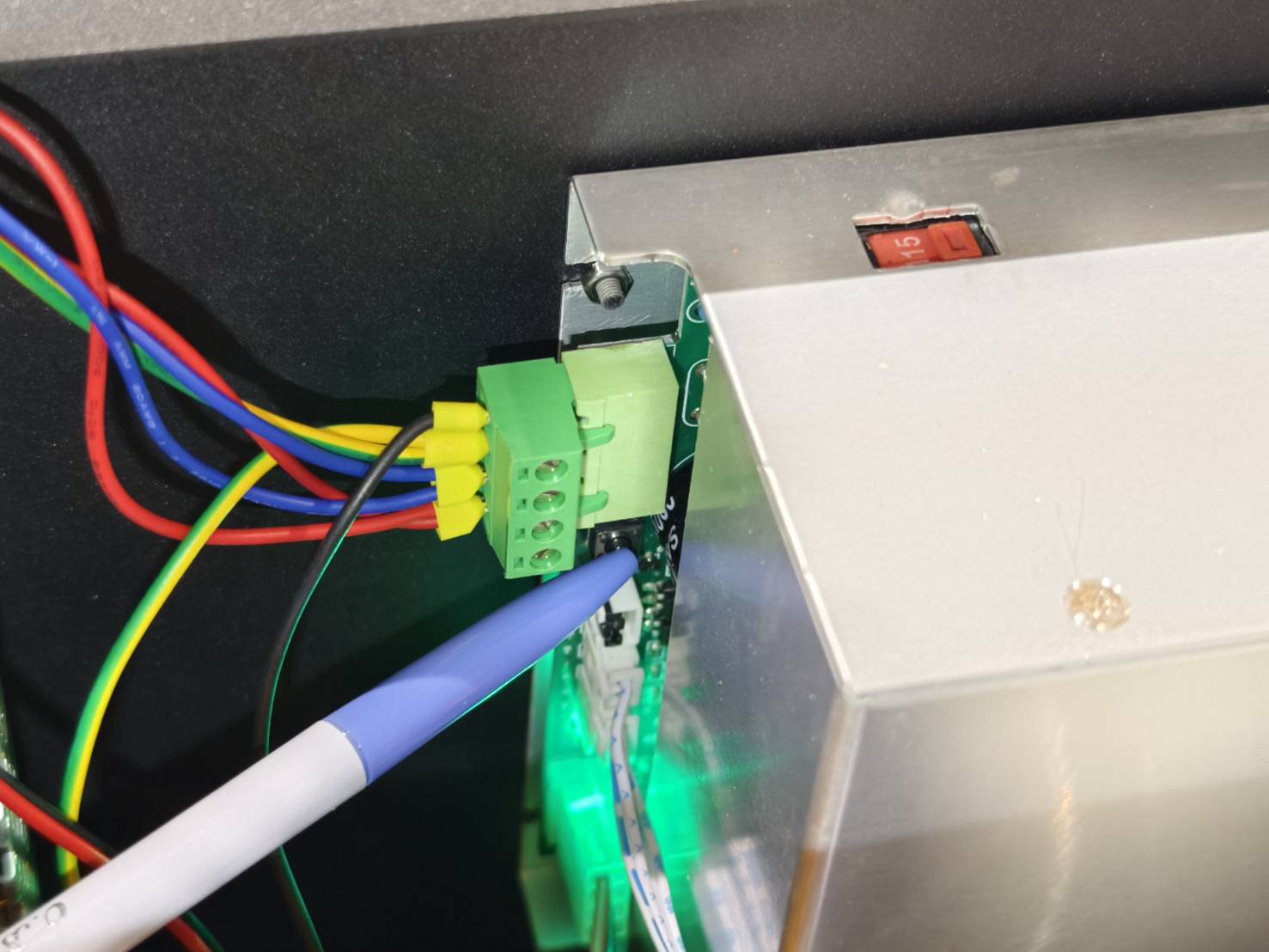

  • Zet de machine aan. Druk tweemaal op de laserknop of houd deze 1-2 seconden ingedrukt met een pen of potlood en controleer de laseruitvoer op de tape.
    (Raadpleeg de voorbeelden om het resultaat van de tape te beoordelen.)

  • Controleer het resultaat op de eerste spiegel.
    (Raadpleeg de voorbeelden om het resultaat van de tape te beoordelen.)

Bepaal het resultaat en de volgende te nemen actie:

  • Ja, er is een brandmerk en het resultaat is goed >> Stap 5
  • Helemaal geen brandmerk >> Neem contact op met de klantenservice
    • Mogelijke oorzaak:
      • De voeding (PSU) van de laser heeft een probleem en moet worden vervangen.
      • De laserbuis heeft een probleem en moet worden vervangen.



Stap 5

  • Sluit de laserbedieningskabel opnieuw aan.



  • Zet de machine aan. Reset de machine naar de fabrieksinstellingen.
    (Hoofdpagina > Machine > Volgende pagina > Resetten naar fabrieksinstellingen > Ja)








Stap 5.1

Gebruik een nieuwe dubbelzijdige tape en 5 laserpulsen om te controleren of de tape een brandmerk heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te beoordelen.)



Bepaal het resultaat en de volgende te nemen actie:

  • Ja, er is een brandmerk en het resultaat is goed >> Probleem opgelost
    • Mogelijke oorzaak:
      • Firmware-probleem
  • Er is een brandmerk, maar het resultaat is slecht >> Stap 6


Stap 6

  • Gebruik een nieuwe dubbelzijdige tape en plaats deze op de eerste spiegel.

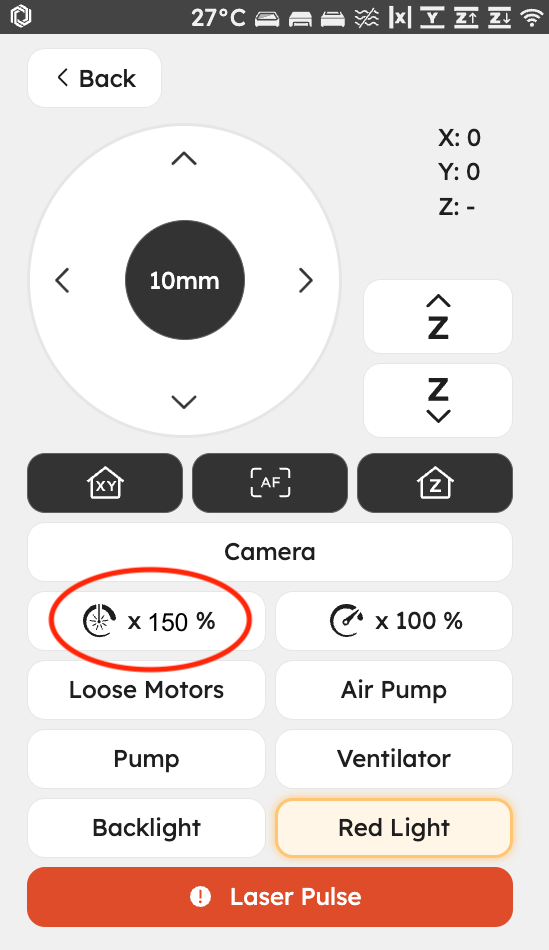

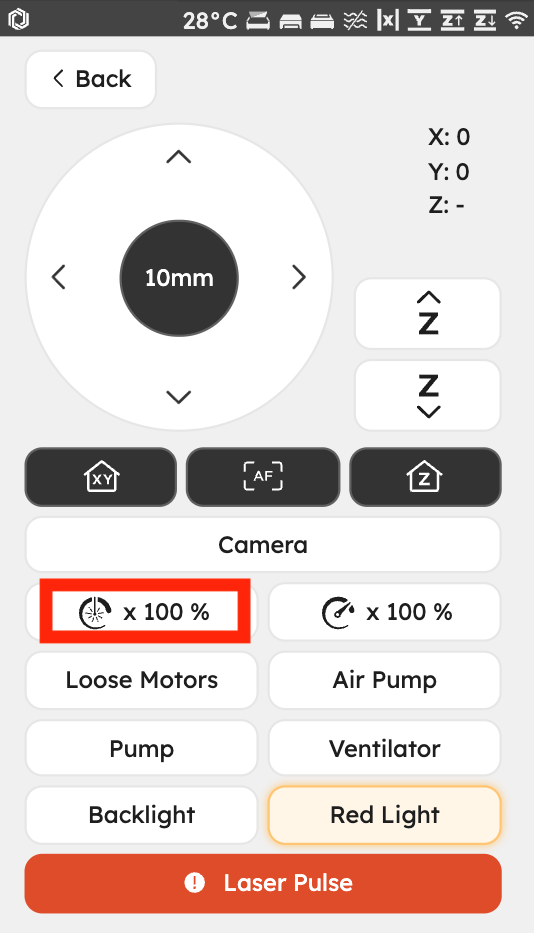

  • Verhoog het vermogen naar 150% en 5 laserpulsen om te zien of het brandmerk sterker wordt.
    (Raadpleeg de voorbeelden om het resultaat van de tape te beoordelen.)



Bepaal het resultaat en de volgende te nemen actie:

  • Ja, er is een brandmerk en het resultaat is goed >> Uw machine werkt nog steeds
    • Advies: Verhoog het vermogen en verlaag de snelheid bij elke taak totdat de buis volledig is versleten.
    • Mogelijke oorzaak:
      • Uw laserbuis is licht achteruitgegaan



Neem contact op met de klantenondersteuning

Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenondersteuning]

De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX-ondersteuning.
