⚠︎Waarschuwing: De doorvoerfunctie is niet beschikbaar in Europa.

Beschrijving

Dit artikel biedt een stapsgewijze handleiding voor het installeren van de Beambox II Doorvoer-uitbreiding.
Volg de onderstaande instructies voor het installatieproces.

Uitpakken:

#	Onderdeel	Aantal	Foto

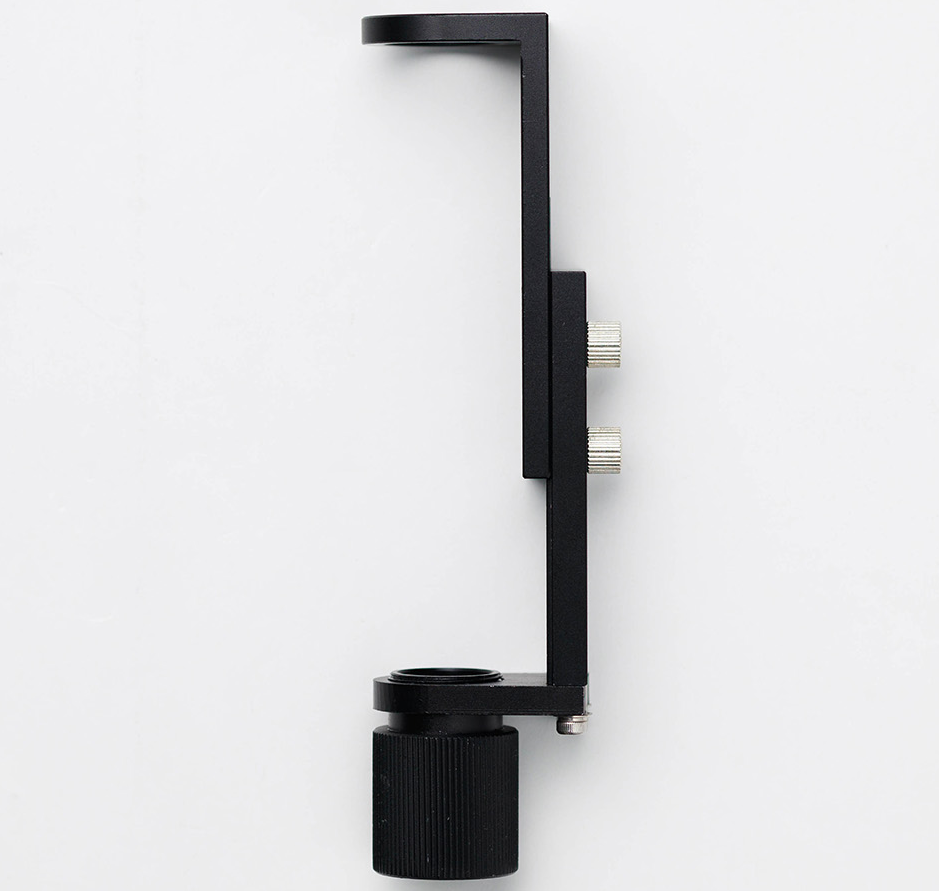

1	Mondstuk-verlengstuk	1 stuk

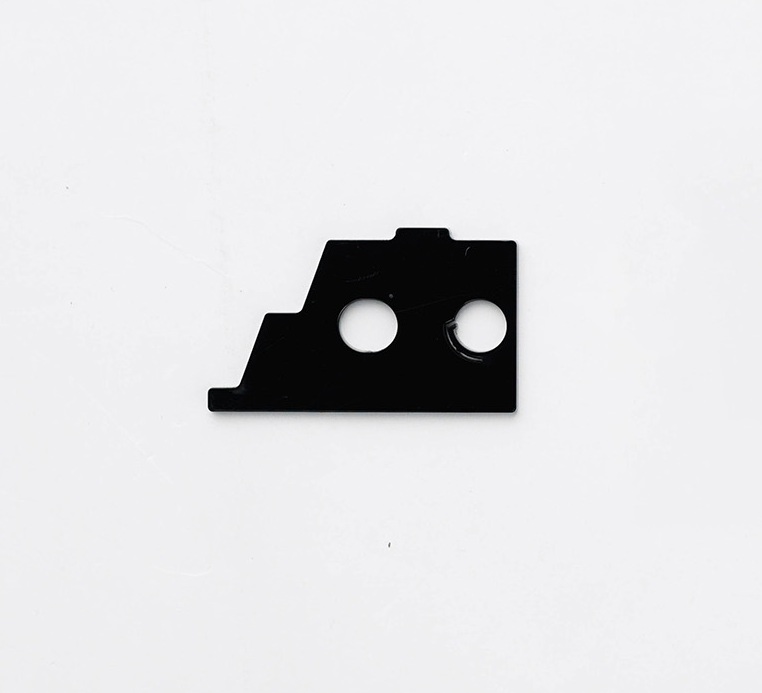

2	Handmatig focusinstrument	1 stuk

Gereedschap

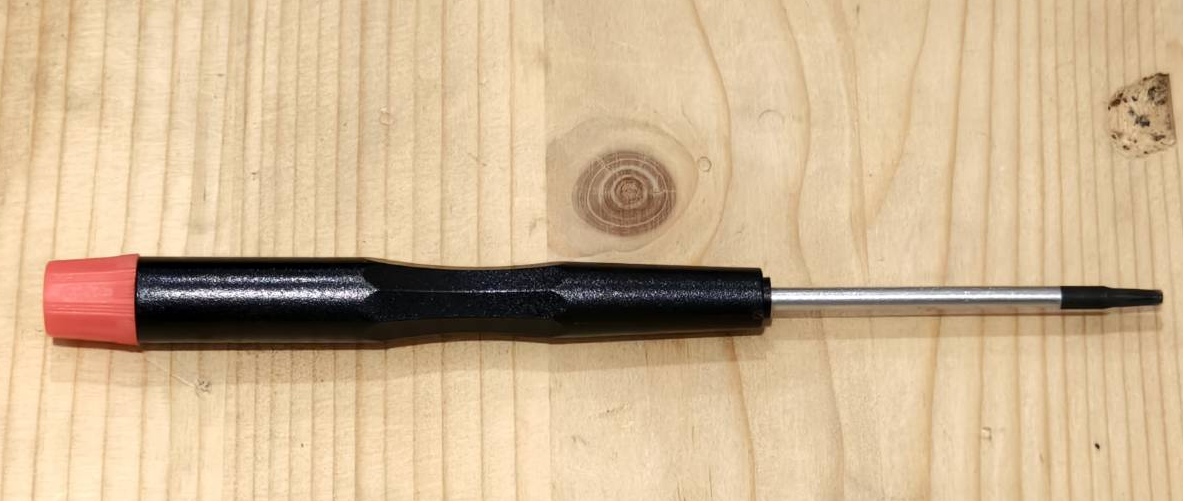

1	Torx T8 schroevendraaier

Stap 1

Verwijder de honingraat en de platformbeugel.

Stap 2

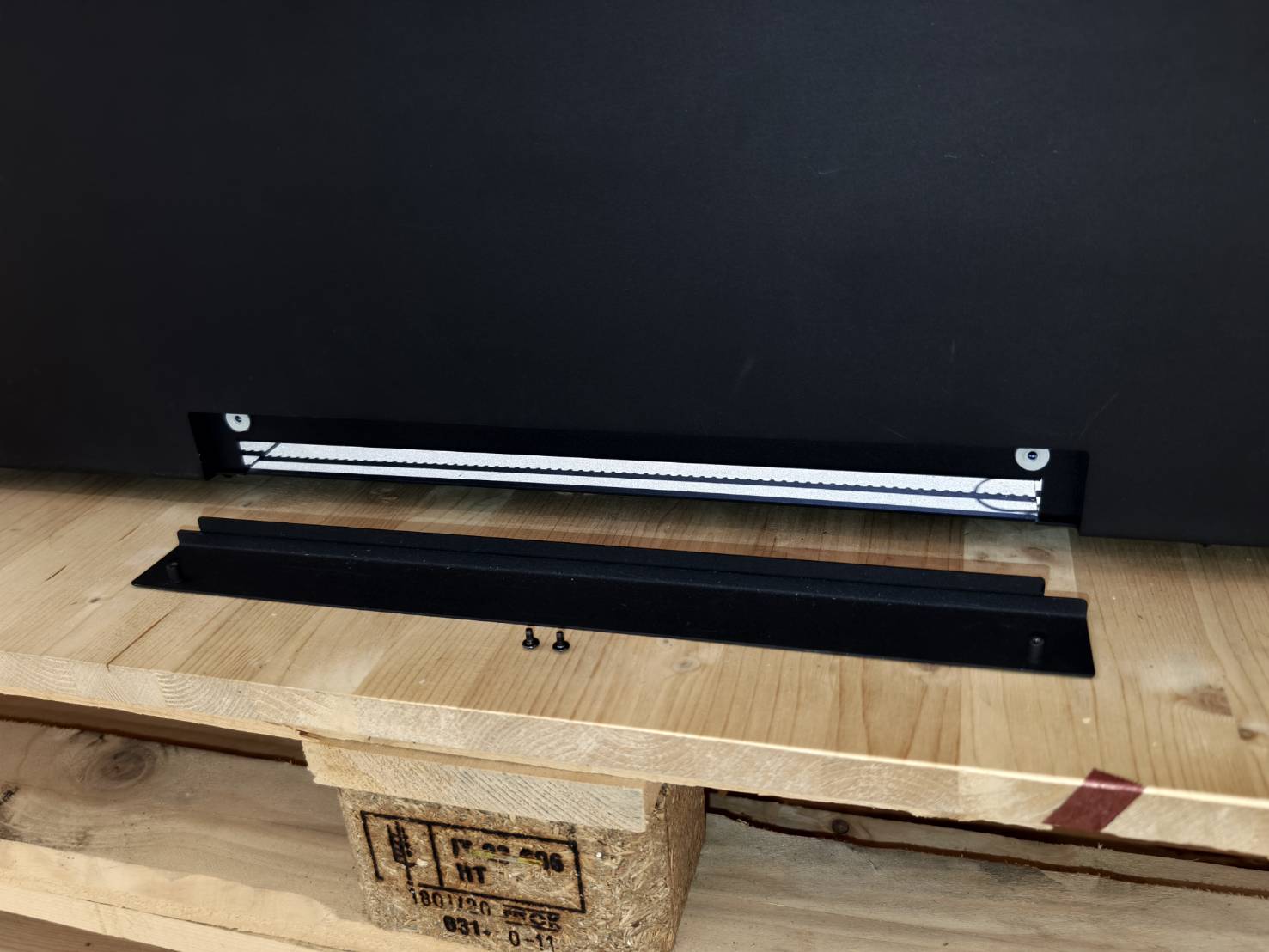

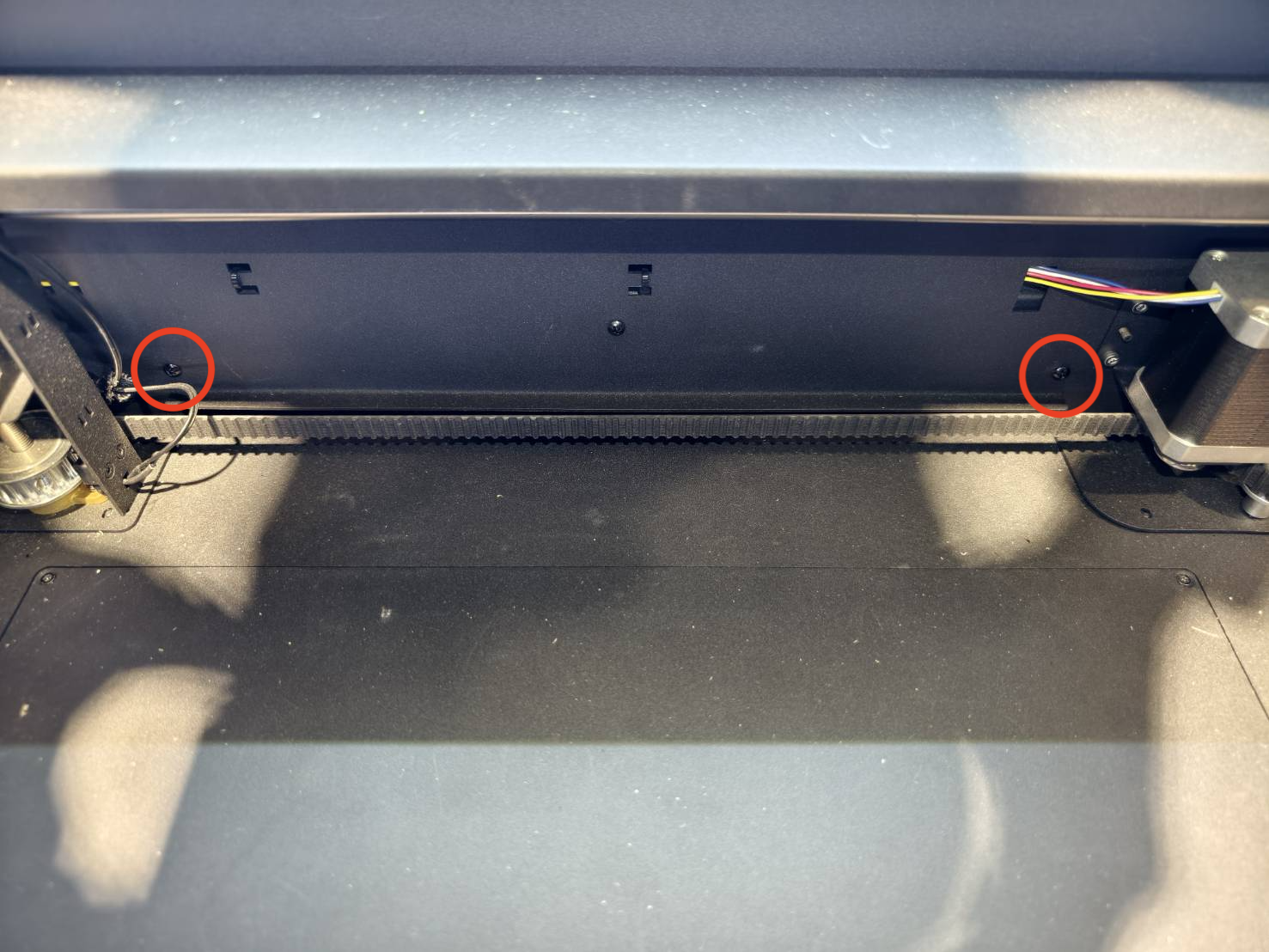

Verwijder de twee schroeven aan de voorkant en binnenkant van de machine.
Bewaar de afdekking zorgvuldig voor toekomstig gebruik.

Stap 3

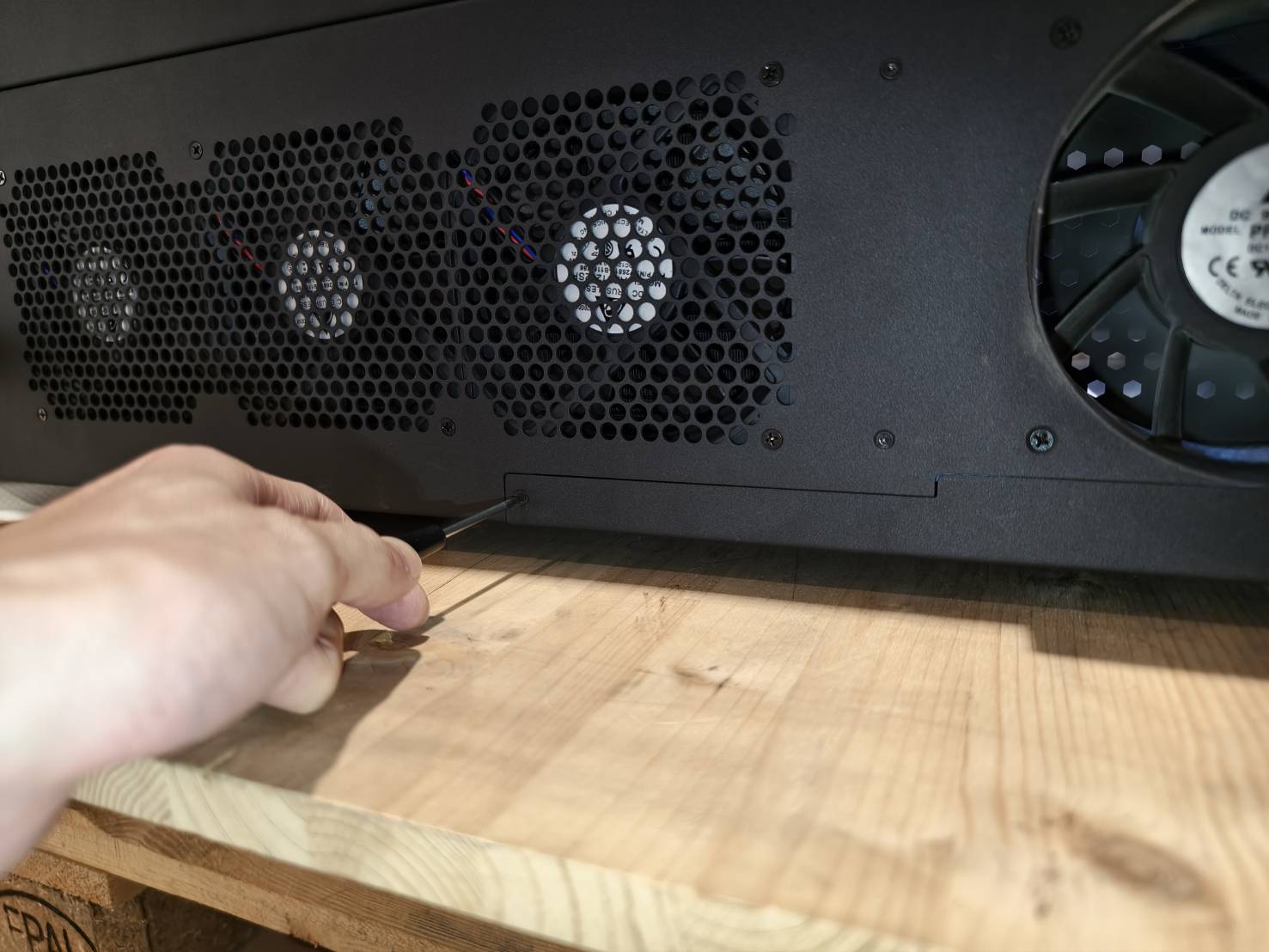

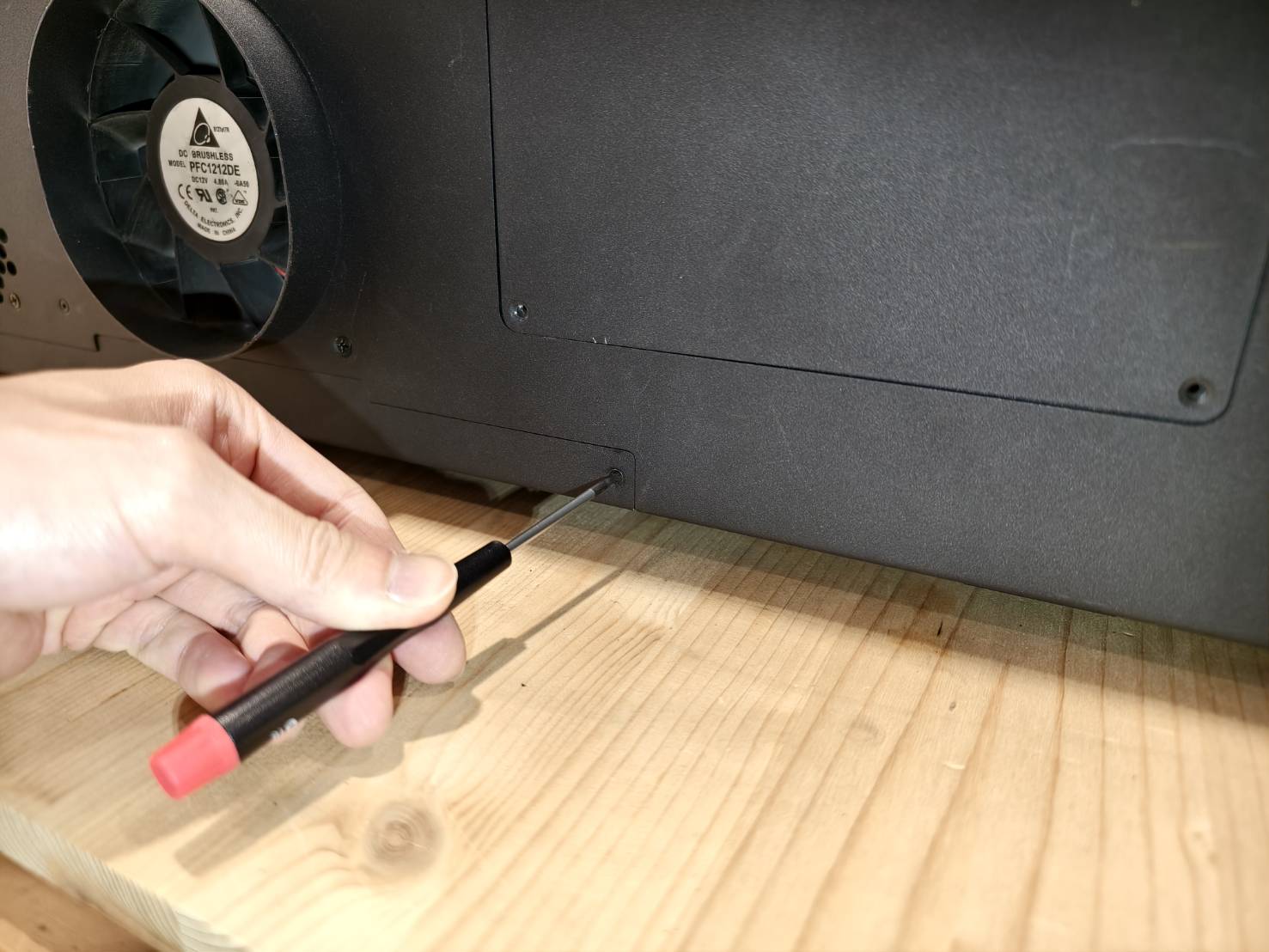

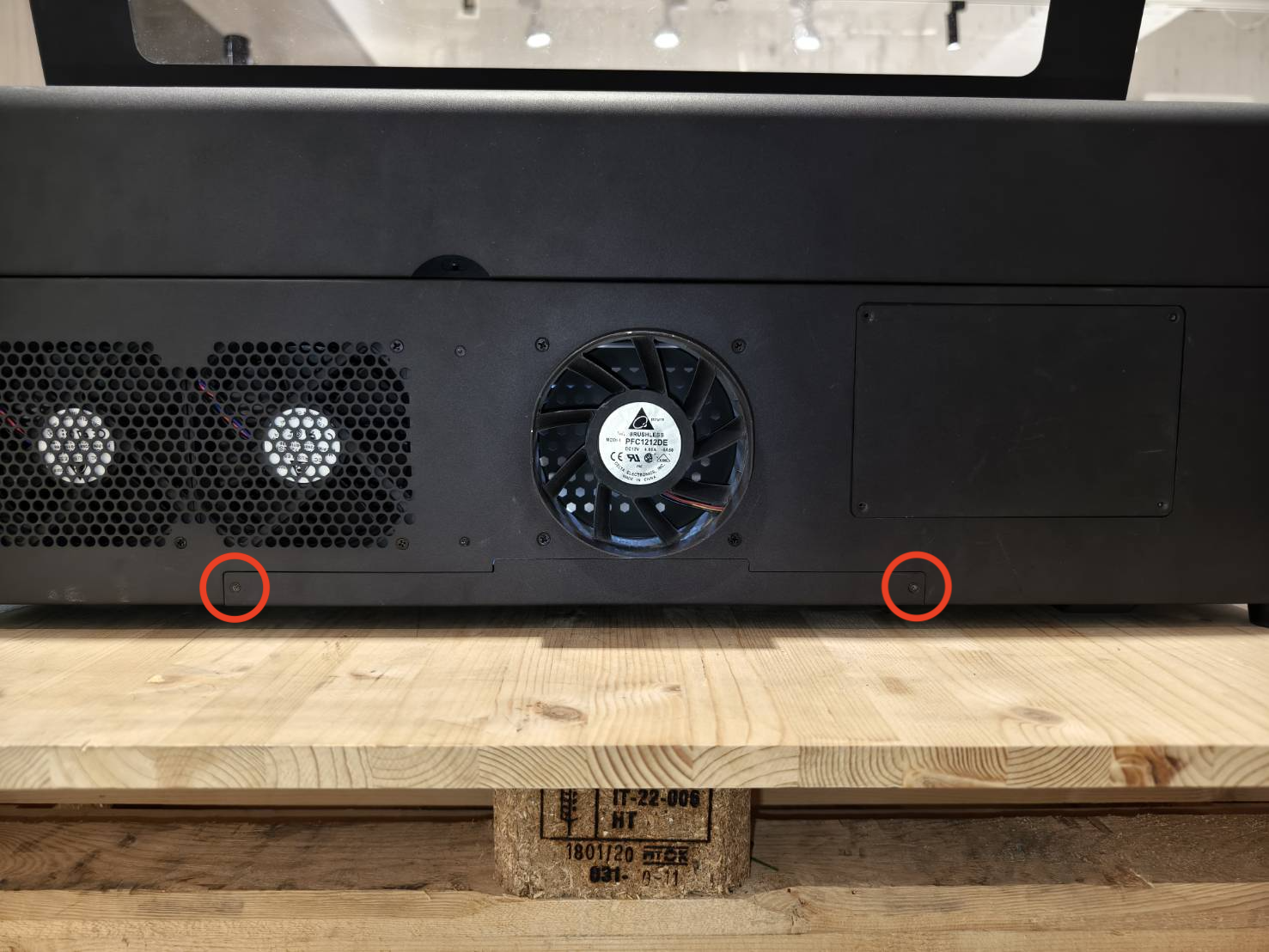

Verwijder de twee schroeven aan de achterzijde van het apparaat.

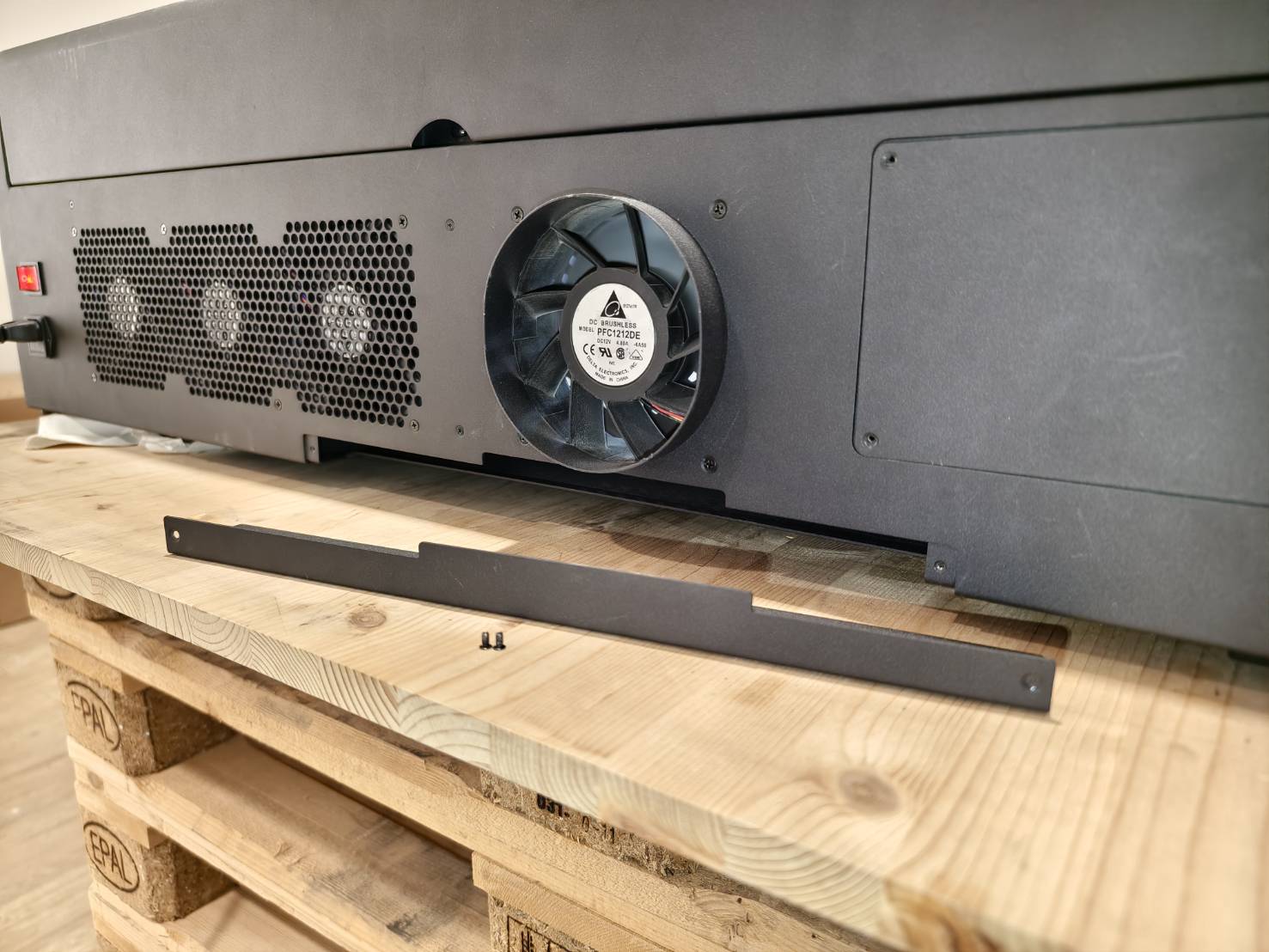

Bewaar de afdekking zorgvuldig voor toekomstig gebruik.

Stap 4

Herpositioneer de luchtslang zoals getoond in onderstaande video.
(De luchtslang moet eerst worden losgekoppeld, waarna het traject wordt aangepast en vervolgens opnieuw bevestigd.)

Stap 5

Maak het lasermondstuk los door de ring te draaien.

Stap 6

Verwijder de ring van de mondstukverlenging.
Bevestig de mondstukverlenging aan het apparaat met behulp van de ring.

Stap 7

Hermonteer het mondstuk met de lens.

Zorg ervoor dat de lens in de juiste volgorde is geplaatst.
Zorg ervoor dat de bolle zijde van de lens naar boven is gericht.
(Een snelle manier om de bolle kant te herkennen is dat deze je hele gezicht moet weerspiegelen als je ernaar kijkt.)

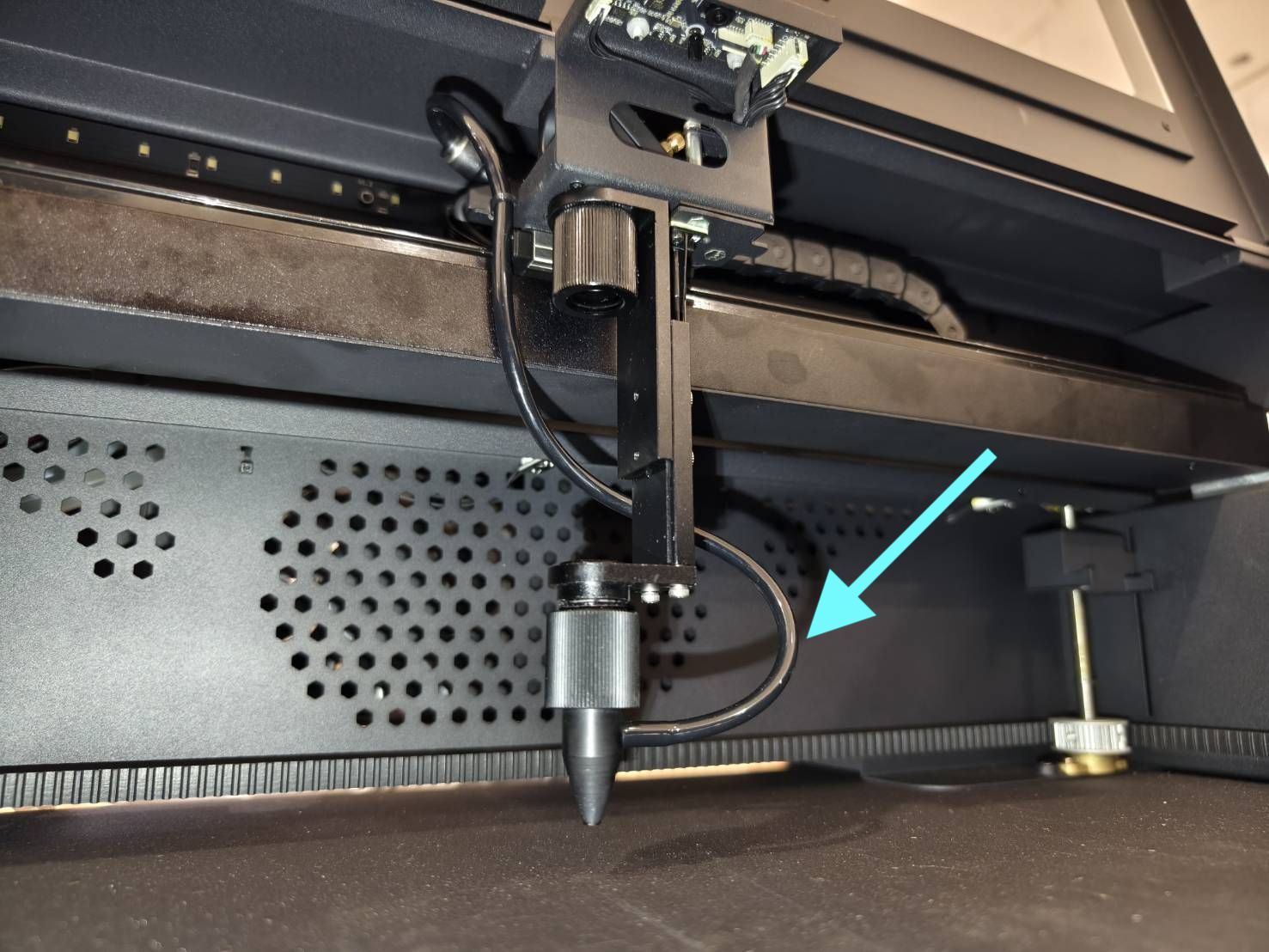

Controleer of de luchtslang niet geknikt is.

Toelichting

Standaard bevindt de focuslens zich bovenaan en heeft deze een brandpuntsafstand van 4 mm, wat betekent dat de afstand tussen de punt van het mondstuk en het oppervlak van het materiaal 4 mm bedraagt.

Bepaal de instelling van de focusmodus
Focusmodus: 4mm (Standaard)		Focusmodus: 16mm
Lens		Blok
Blok		Lens
Ring		Ring
Mondstuk		Mondstuk

Demonstratie

⚠︎ Let op: Om mogelijke schade te voorkomen, plaats de luchtslang niet in het laserpad dat wordt aangegeven door de rode pijl in de onderstaande afbeelding. Untitled.001.png

⚠︎ Let op: Zorg er ook voor dat de luchtslang aan de rechterkant van het lasermondstuk zit om problemen met de thuispositie te voorkomen.

Stap 8

Activeer de luchtstroomtestfunctie op het bedieningspaneel en beweeg de laserkop handmatig om te controleren of het resultaat normaal is. Beweeg vooral het mondstuk naar de linkerkant, omdat de luchtslang daar waarschijnlijk tegen de zijkant van de machine zal stoten en kan buigen.

Stap 9

Ga naar "Hardware-instellingen" om de standaard focusmodus te kiezen.
Machine >> Hardware-instellingen >> Volgende pagina >> Focusmodus >> Kies "Close Focus" (Standaard)

Stap 10

De hoogte van het mondstuk kan worden aangepast met behulp van de duimschroeven aan de zijkant.

Stap 11

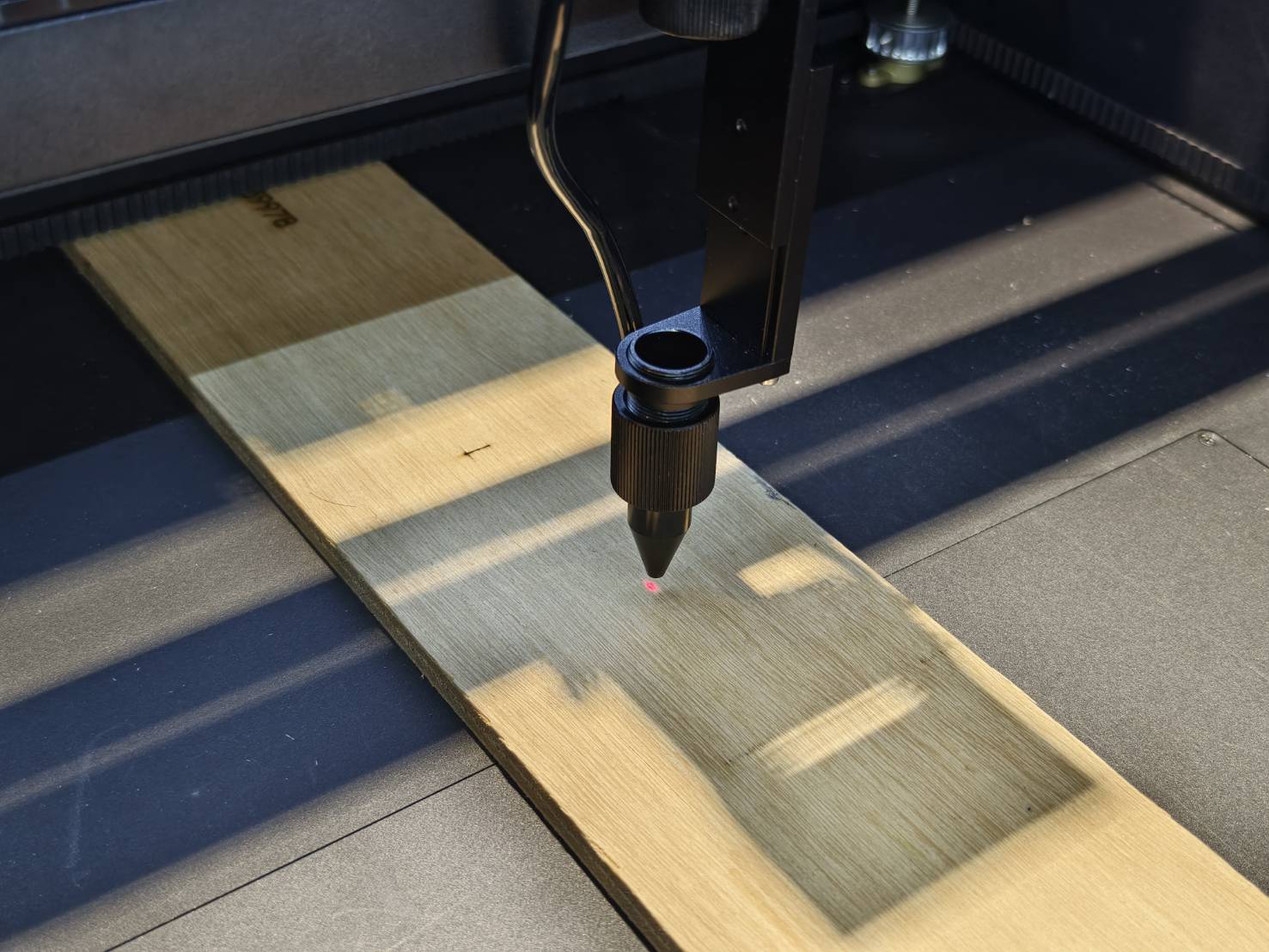

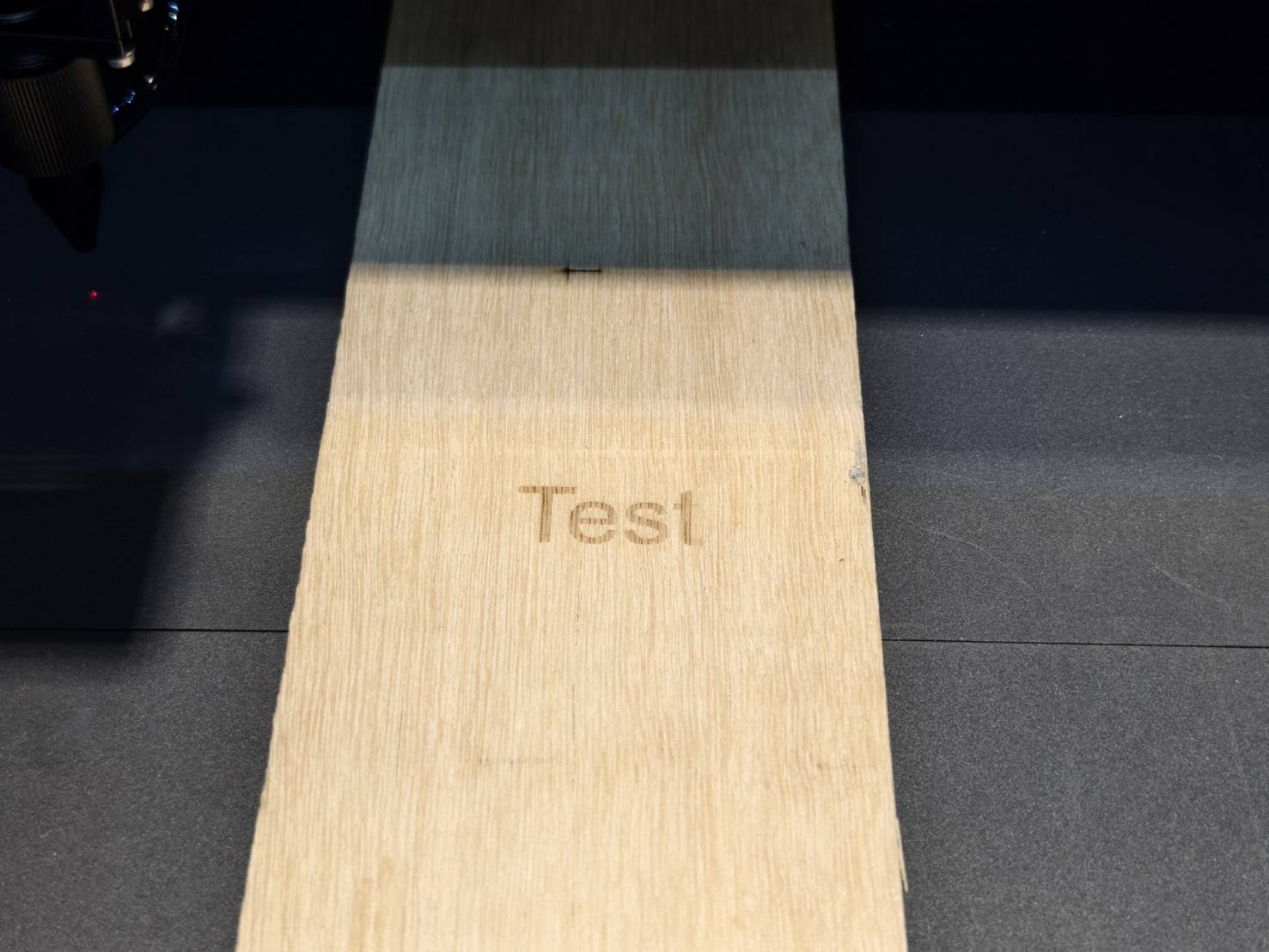

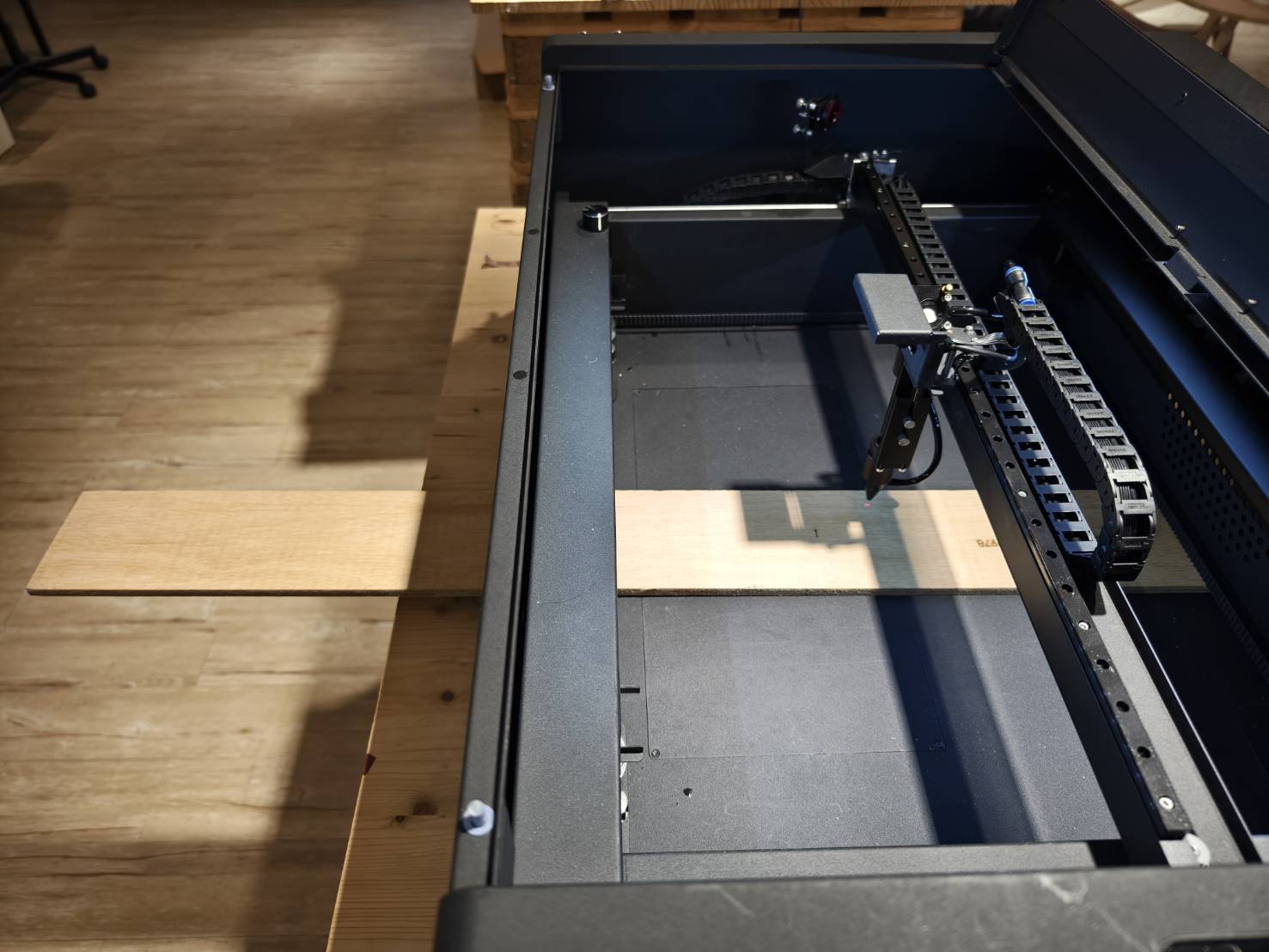

U kunt nu een langer stuk materiaal in de machine plaatsen.

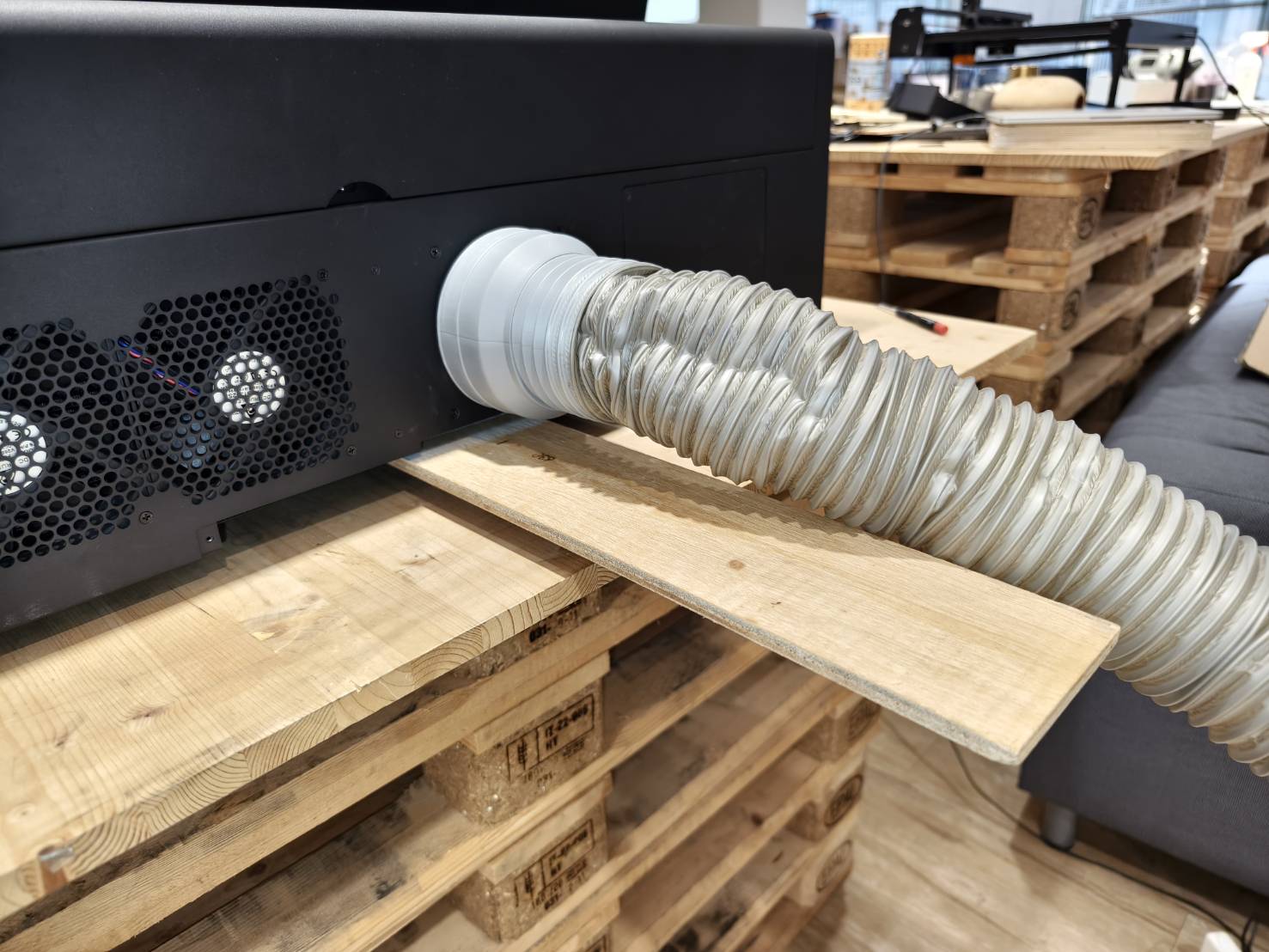

Zorg ervoor dat de afvoerslang de achterkant van het materiaal niet blokkeert.

Stap 12

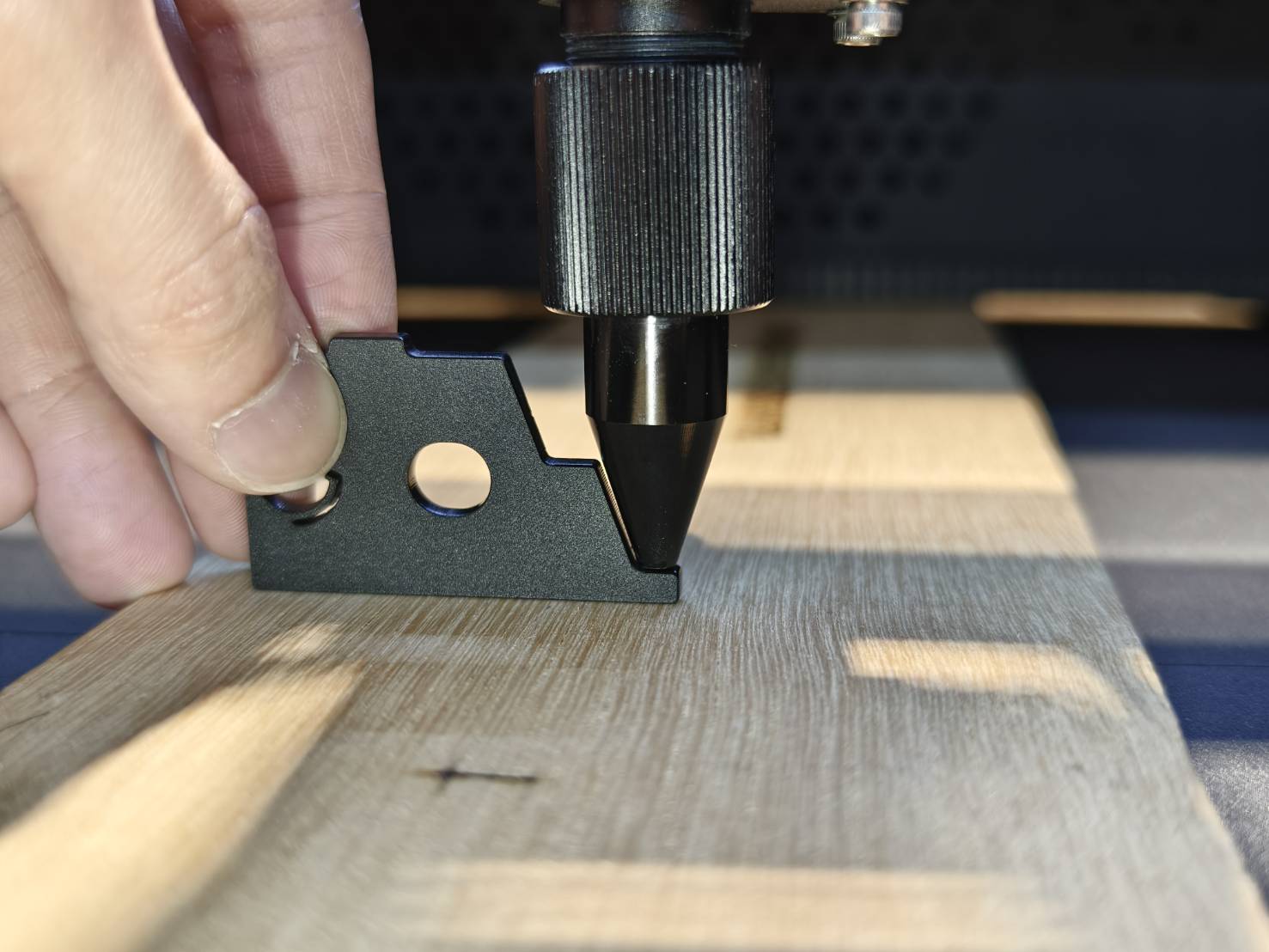

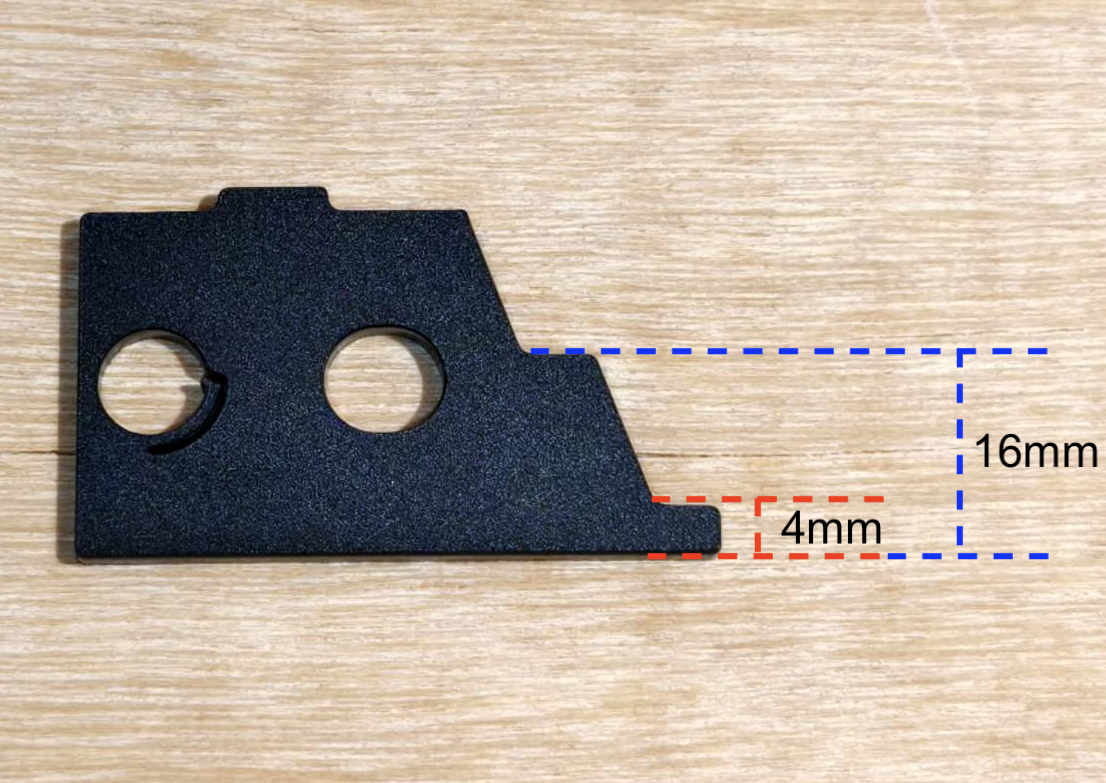

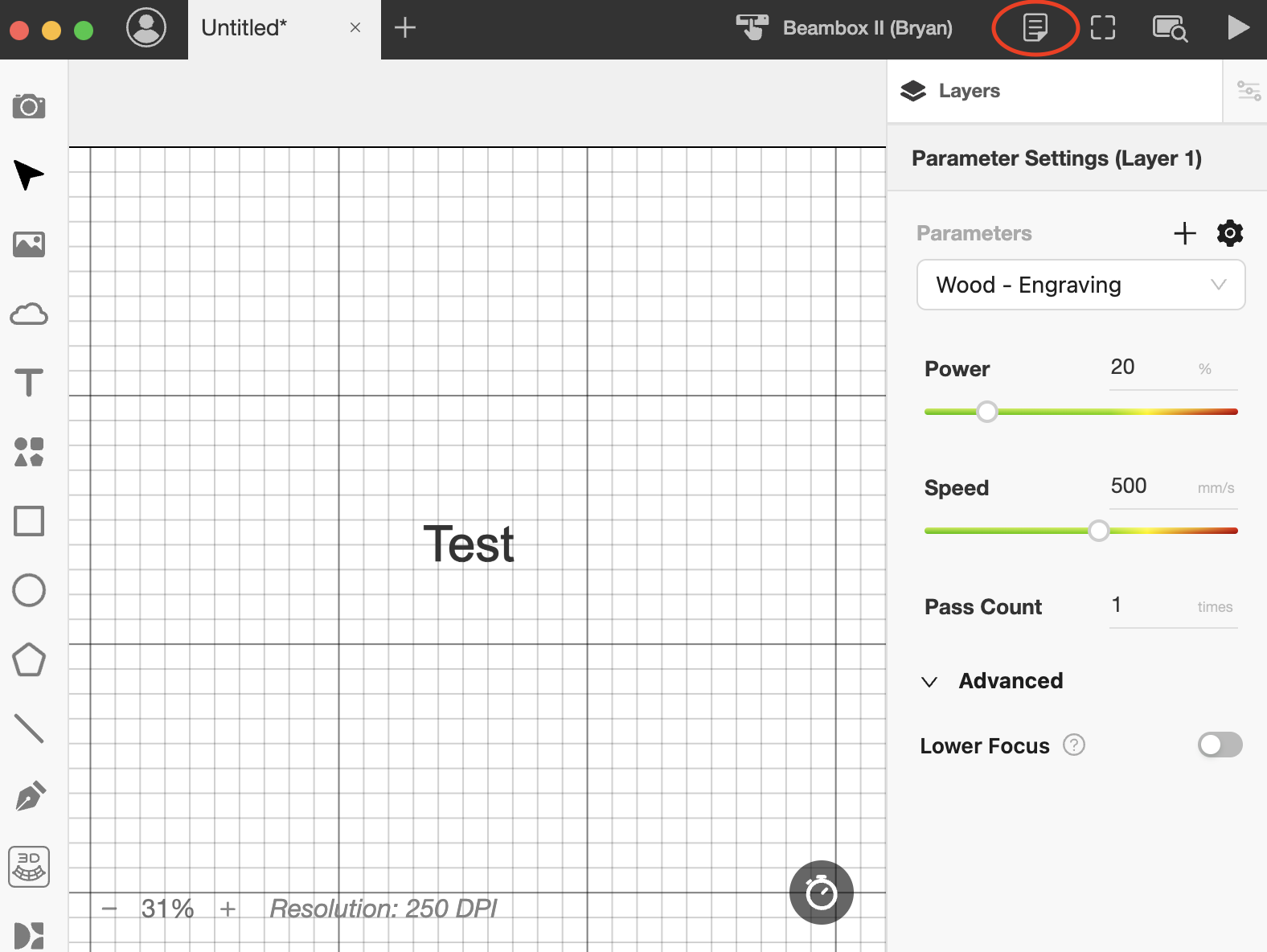

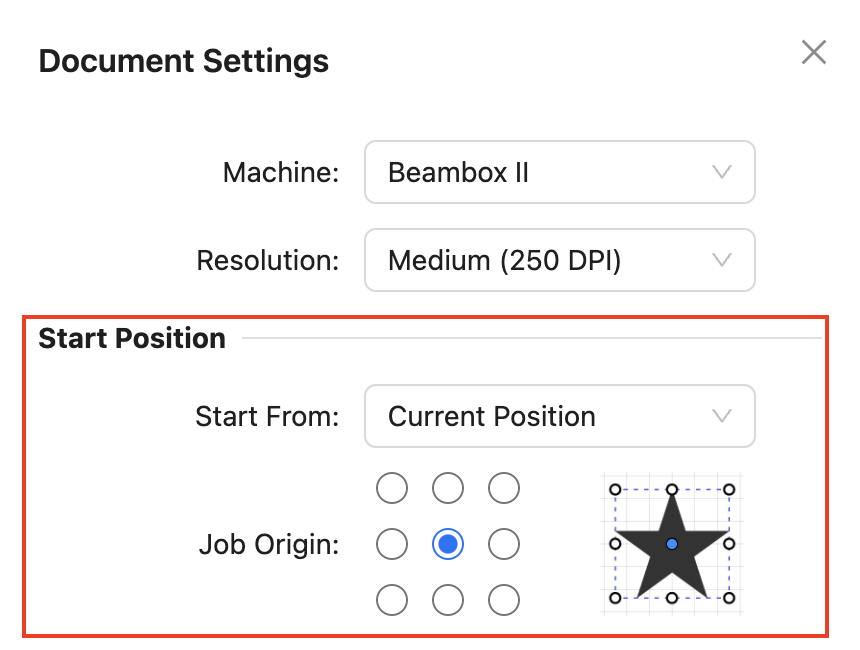

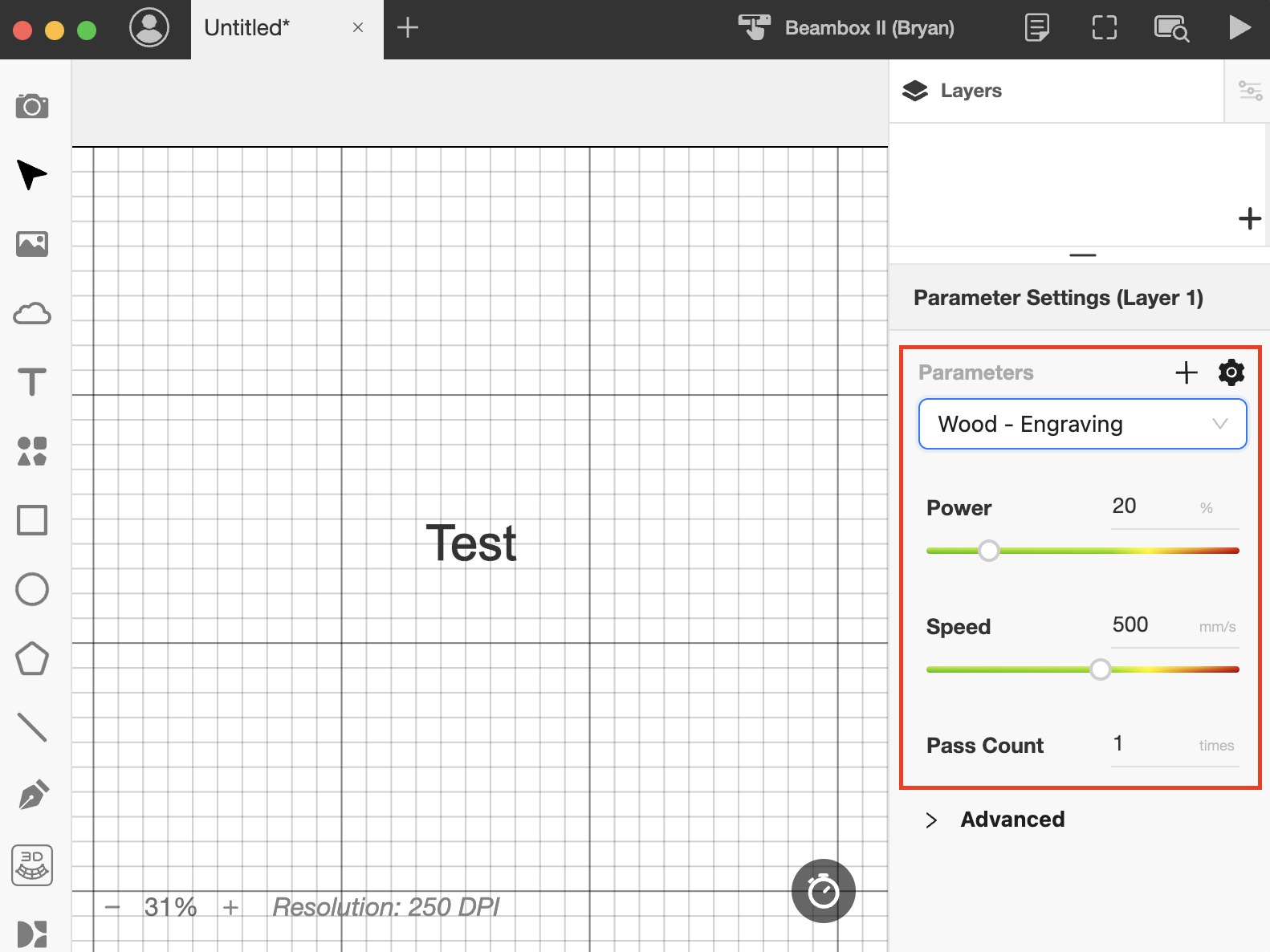

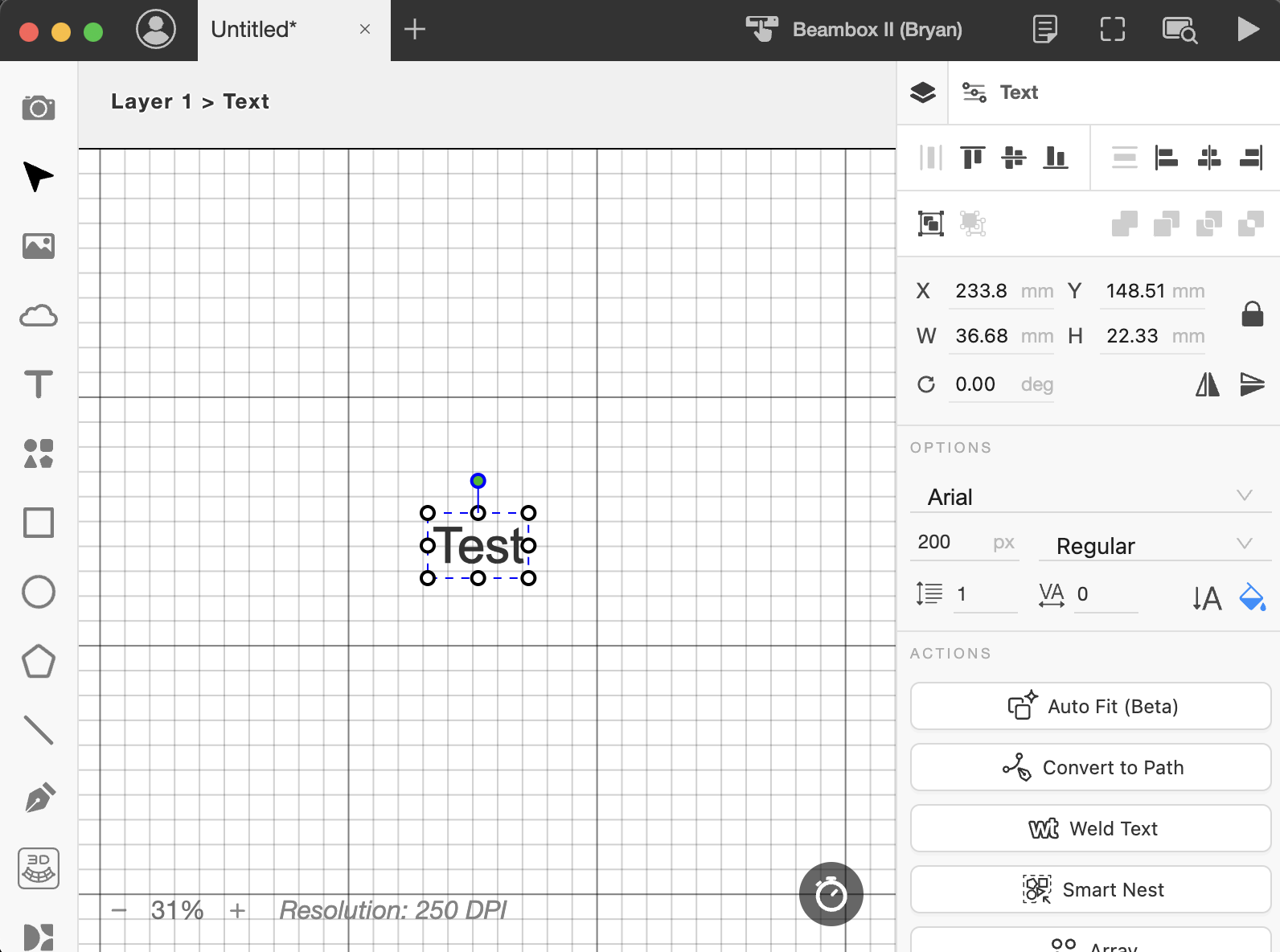

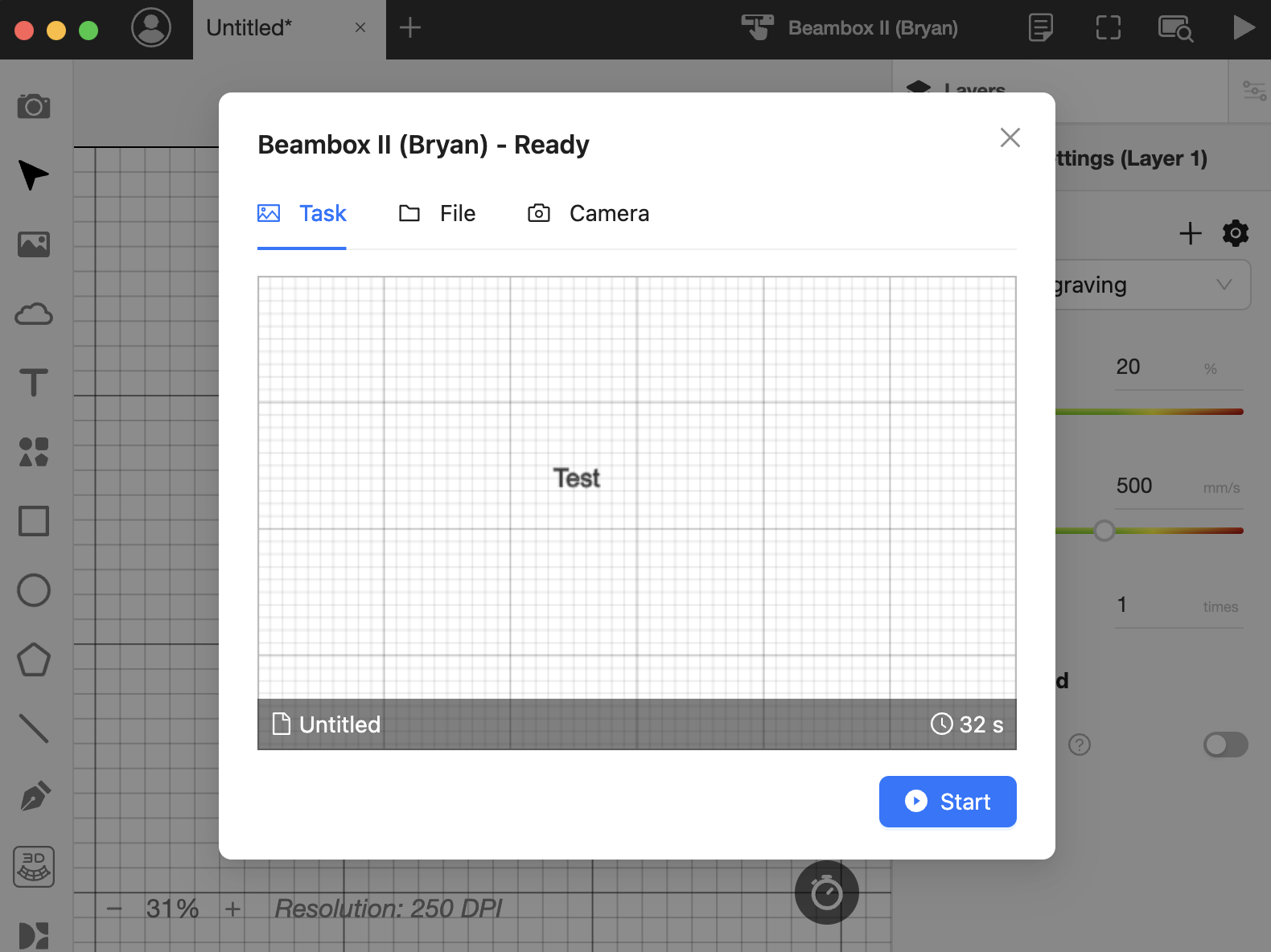

Voer handmatige focussering uit met behulp van het gereedschap. De punt van het gereedschap heeft een dikte van 4mm en we zullen dit gebruiken om scherp te stellen. (Als u uw gereedschap kwijt bent, kunt u de instructies gebruiken om zelf een nieuwe te maken.)
