5-17 Afstelling van de riemspanning van de Z-as

Beschrijving

Het aanpassen van de riemspanning zorgt ervoor dat de riem niet te los of te strak zit. Dit document legt in detail uit hoe u de riem van het Z-as hefplatform kunt afstellen. Als u een van de volgende problemen ondervindt:

• Luid, abnormaal geluid wanneer de Z-as omhoog of omlaag beweegt
• De Z-as loopt halverwege vast
• De hefhoogte van de Z-as is onjuist
• De riem van de Z-as slipt of slaat tanden over

...kunt u deze meestal verhelpen door de riemspanning aan te passen.

＊Let op:

• Als de Z-as vastloopt of veel lawaai maakt bij hoge snelheden, raden we aan om de riemspanning te verlagen.
• Als de Z-as vastloopt of de riem slipt (tanden overslaat), raden we aan om de riemspanning te verlagen.

Compatibele firmwareversie: v6.0.10

Benodigde gereedschappen

• 4 mm inbussleutel

Stap 1 - Schakel de machine uit

Zorg ervoor dat de machine volledig is uitgeschakeld voordat u aanpassingen maakt.

Stap 2 - Verwijder het honingraatrooster en de platformbeugel

Stap 3 - Lokaliseer het afstellingsgebied

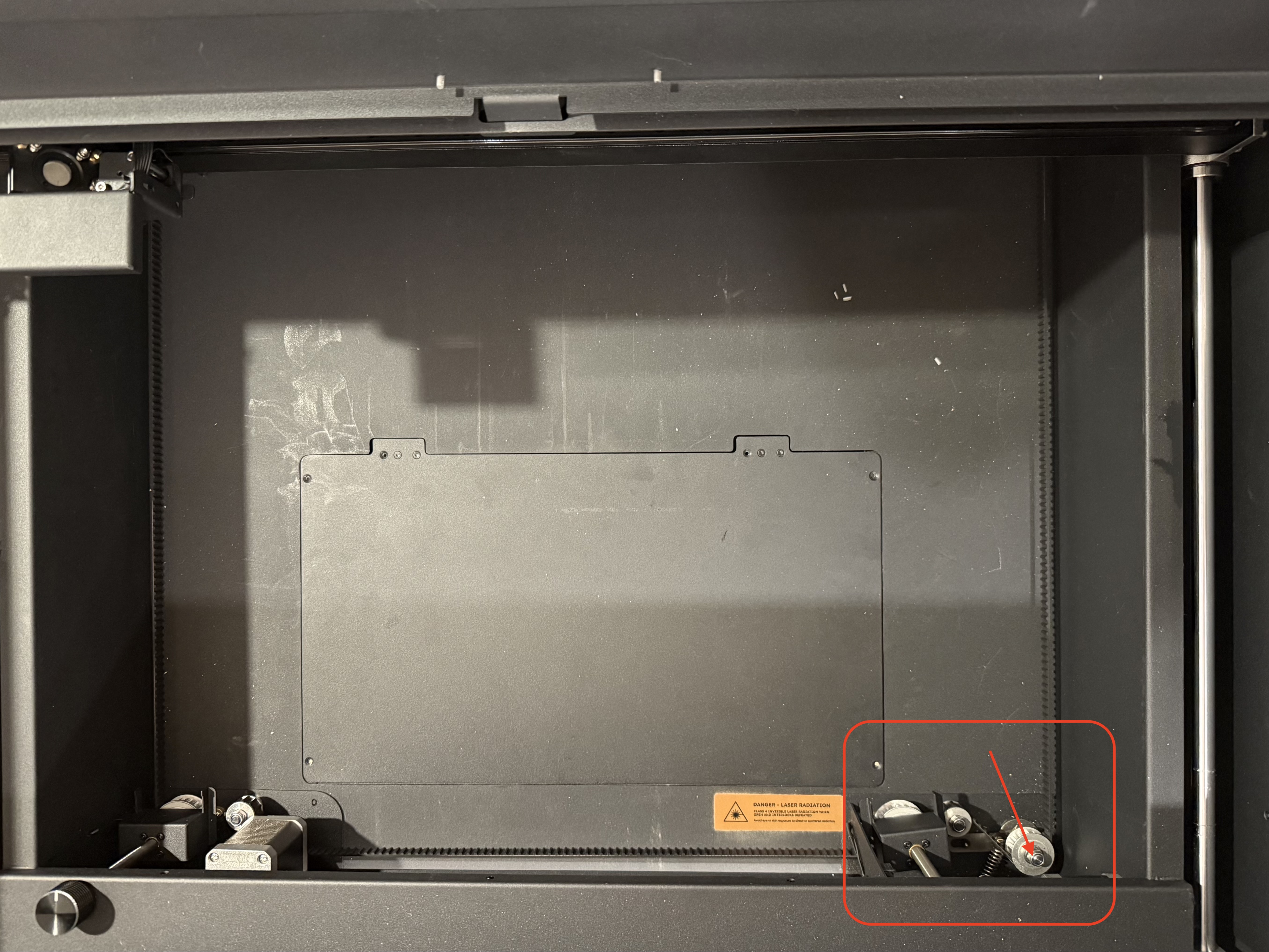

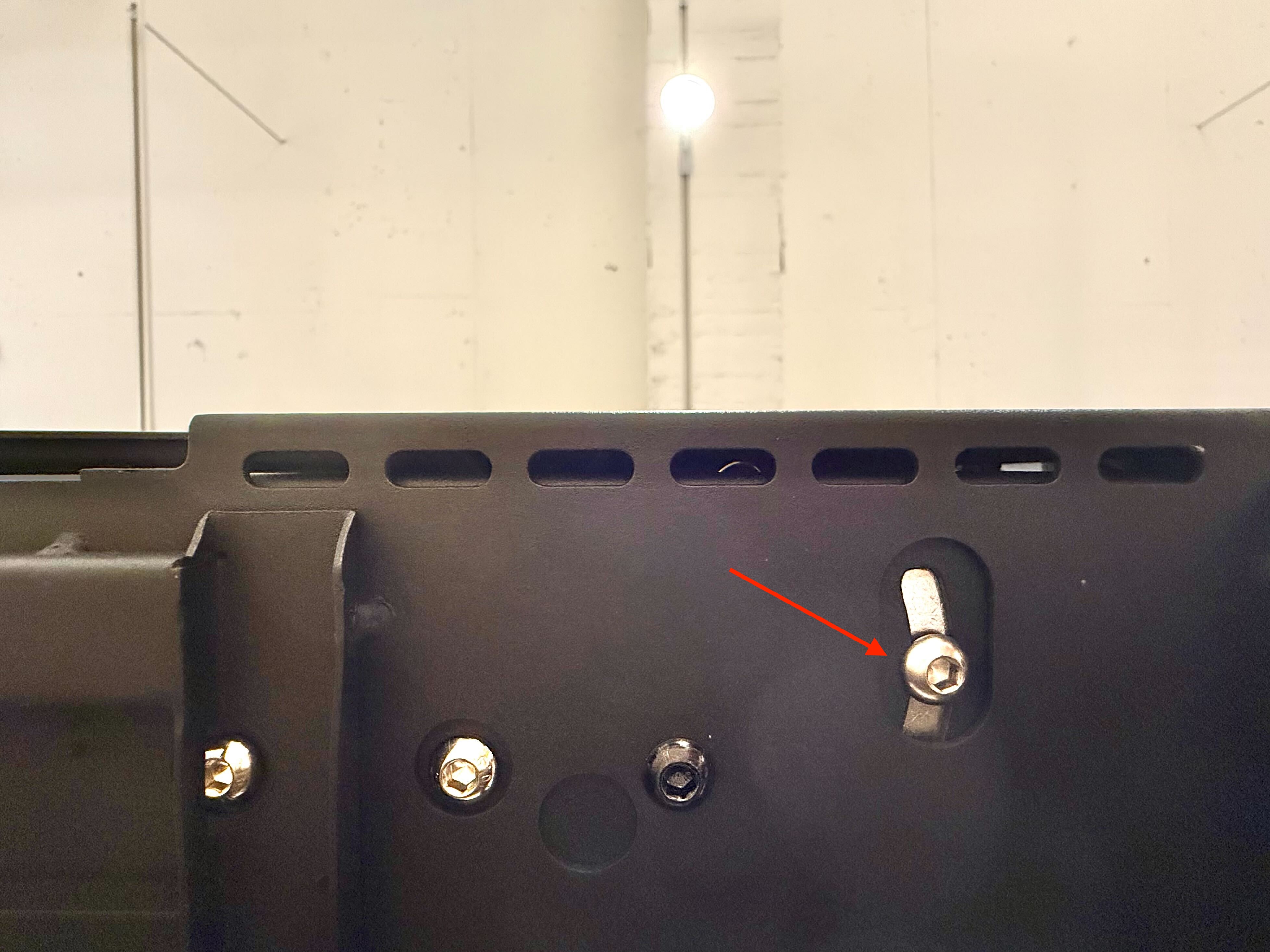

Zoek het wiel voor het afstellen van de riemspanning. Dit bevindt zich rechtsonder in de machine. Volg de as van het spanningsafstelwiel om de borgschroef aan de onderkant van de machine te vinden.

Stap 4 - Stel de riemspanning af

4-1 Draai de borgschroef los

Gebruik de 4 mm inbussleutel om de borgschroef ongeveer anderhalve slag los te draaien. Het is niet nodig deze volledig te verwijderen.

4-2 Verplaats het spanningsafstelwiel

Terwijl de borgschroef los is, plaats uw 4 mm inbussleutel op de schroef en duw tegelijkertijd de constructie van het spanningsafstelwiel in de machine. Hierdoor kan het riemspanningswiel heen en weer schuiven.

4-3 Draai de borgschroef vast

Zodra u de juiste positie heeft gevonden, draait u de borgschroef weer vast met de 4 mm inbussleutel. Zorg ervoor dat deze stevig vastzit en niet vanzelf losraakt.

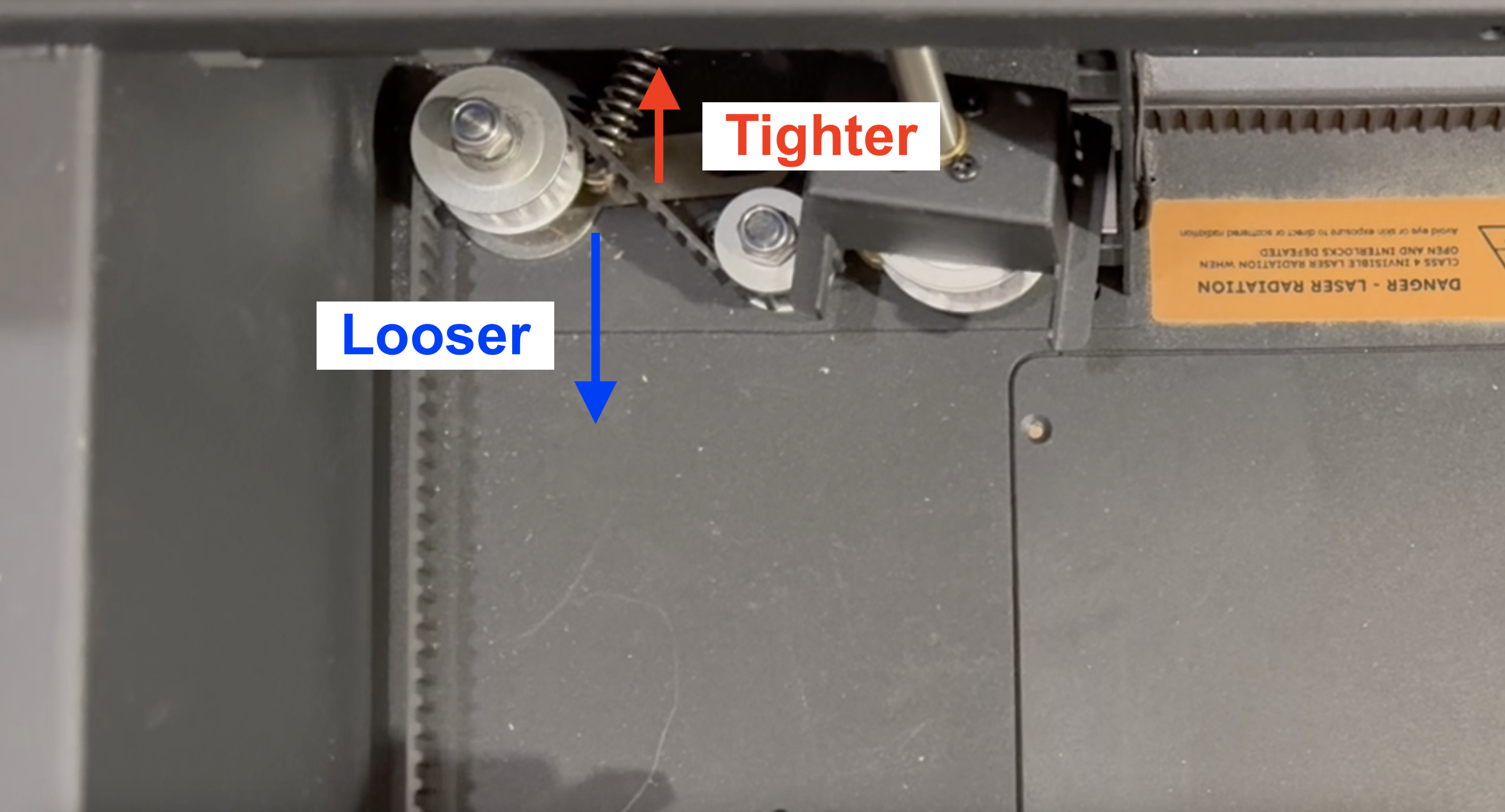

• Het spanningswiel verplaatsen in de blauwe pijlrichting vermindert de riemspanning.
• Het spanningswiel verplaatsen in de rode pijlrichting verhoogt de riemspanning.

Stap 5 - Test

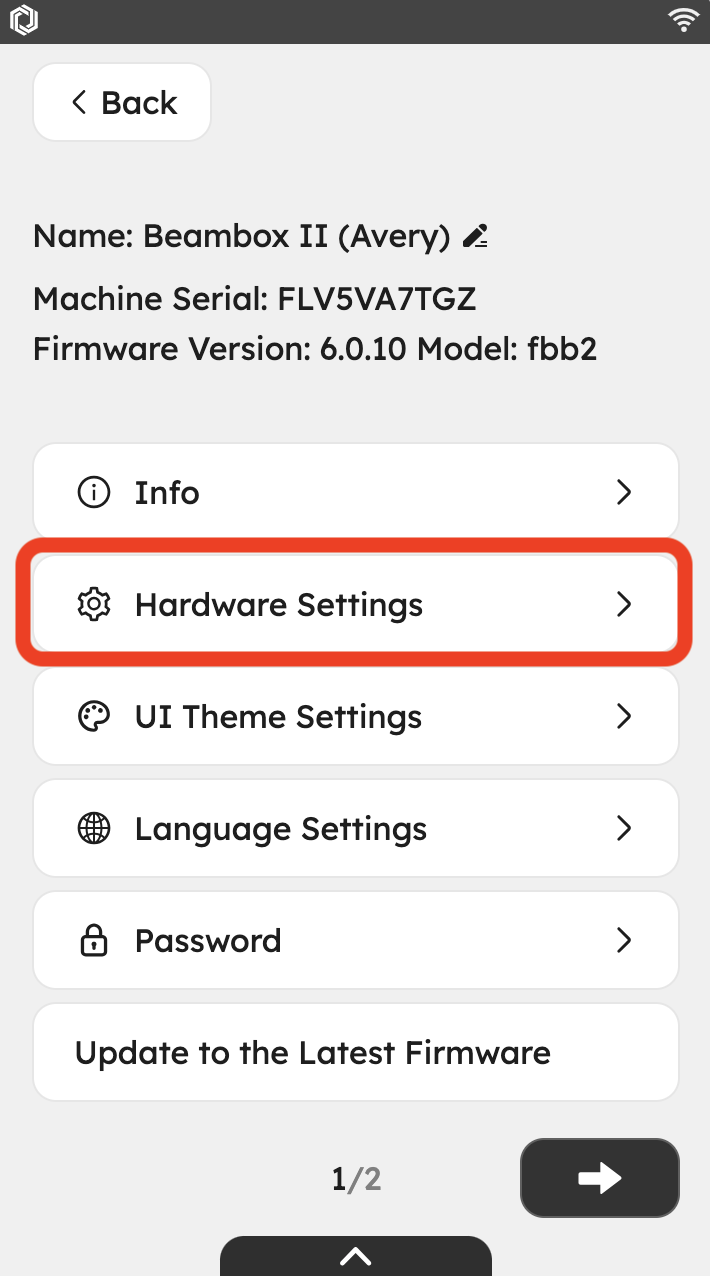

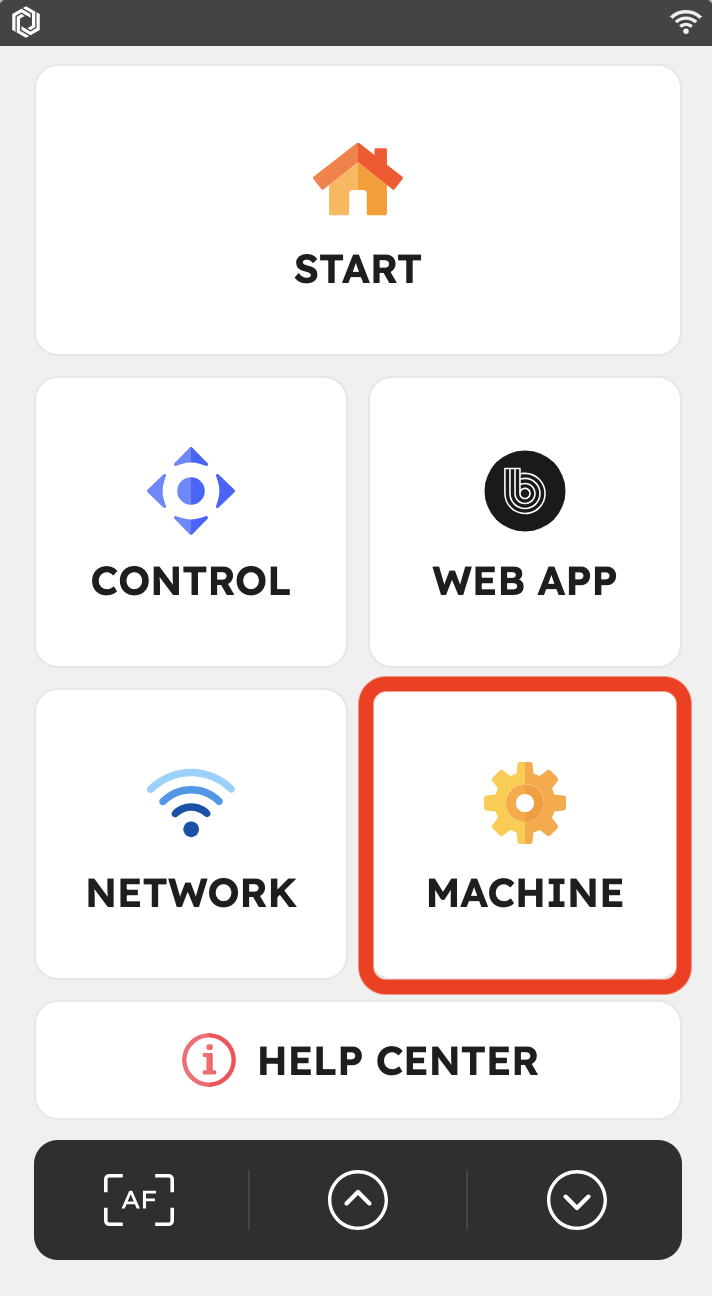

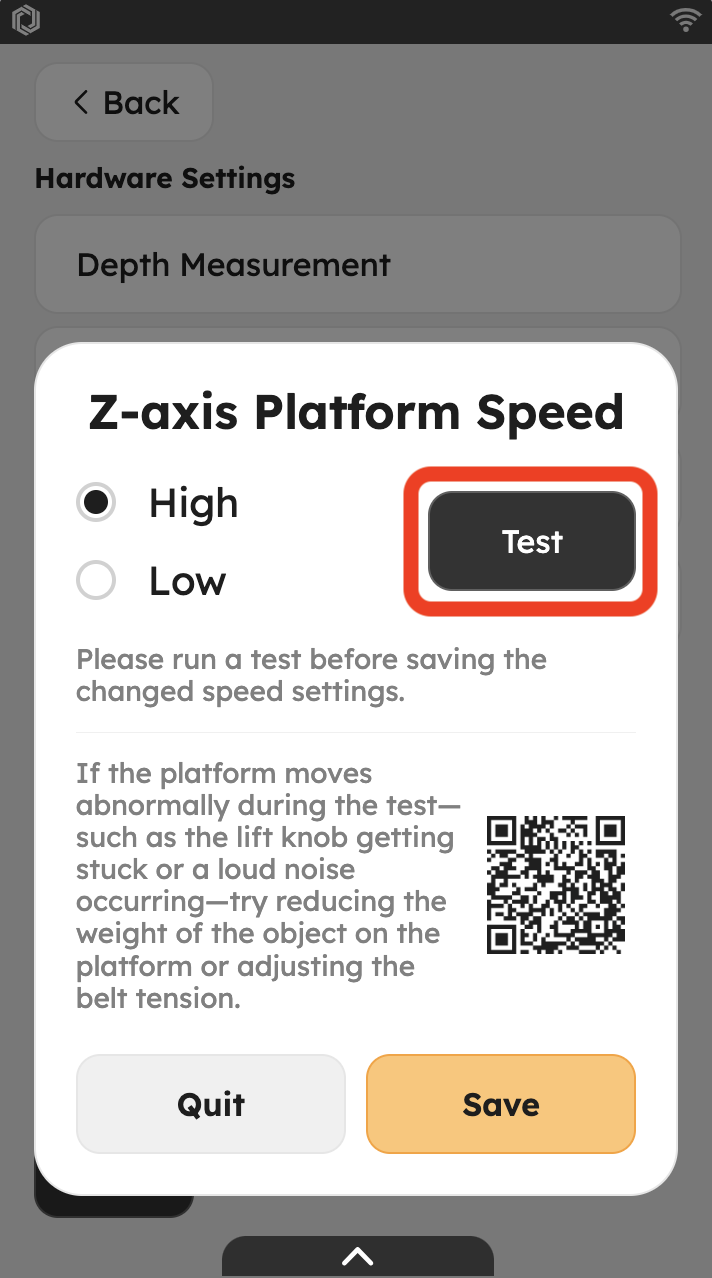

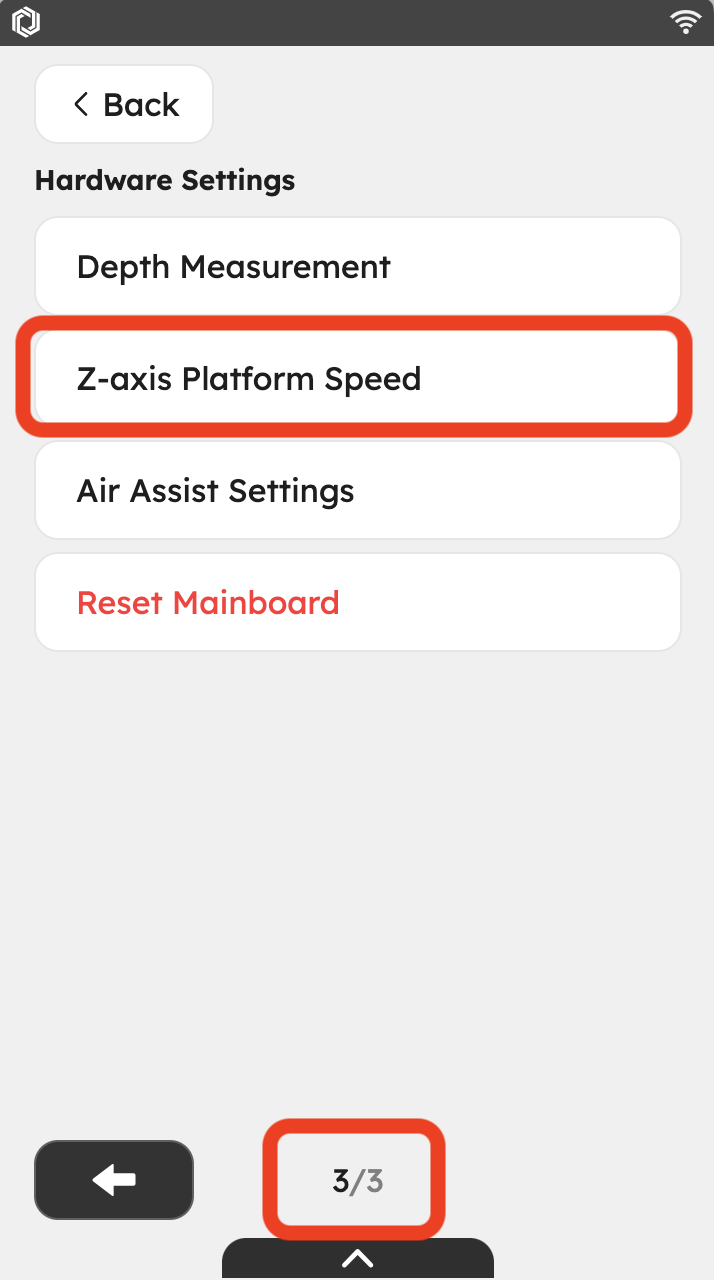

Plaats na het afstellen het honingraatrooster en de platformbeugel terug. Voer de "Z-as platformsnelheidstest" uit in de Hardware-instellingen om te bevestigen dat het hefplatform soepel beweegt. Als het niet correct functioneert, herhaal dan Stap 4 om de riemspanning opnieuw af te stellen.

V1. Hoe kan ik controleren of het hefplatform correct functioneert?

Wanneer u op de "Test" knop drukt, zal het Z-as hefplatform eerst naar de onderste positie bewegen om te kalibreren. Na kalibratie zal het eenmaal omhoog en omlaag gaan met de ingestelde snelheid. Let tijdens het kalibratie- en hefproces op de knop aan de linkeronderkant van de machine om te zien of deze normaal draait. Als dat het geval is, is uw afstelling van de riemspanning correct.

V2. Moet ik een hoge snelheid gebruiken voor de test?

Niet noodzakelijk. Als een test op lage snelheid zonder problemen werkt, kunt u de instelling voor lage snelheid gebruiken. Alleen als u hogere snelheden nodig heeft (bijvoorbeeld bij het graveren van gebogen oppervlakken), raden we aan om de hoge snelheid in te stellen.

Factoren die de stabiliteit van de Z-as beïnvloeden zijn onder andere motorsnelheid, het gewicht op het platform en de riemspanning. Om de stabiliteit bij hoge snelheden te behouden, vermindert u doorgaans de belasting van het platform en maakt u de riemspanning iets losser. Als de riem echter te los is, kan deze tijdens het heffen tanden overslaan. Daarom zijn de optimale snelheid en spanning afhankelijk van uw specifieke toepassingsvereisten.
