De roterende as is alleen compatibel met 110mm en 150mm veldlenzen.

Stap 1

Haal de verbindingskabel uit de verpakkingsdoos. Steek één uiteinde in de linkerkant van de machine terwijl deze is uitgeschakeld.

Sluit het andere uiteinde aan op de roterende as en zet vervolgens de Promark aan.

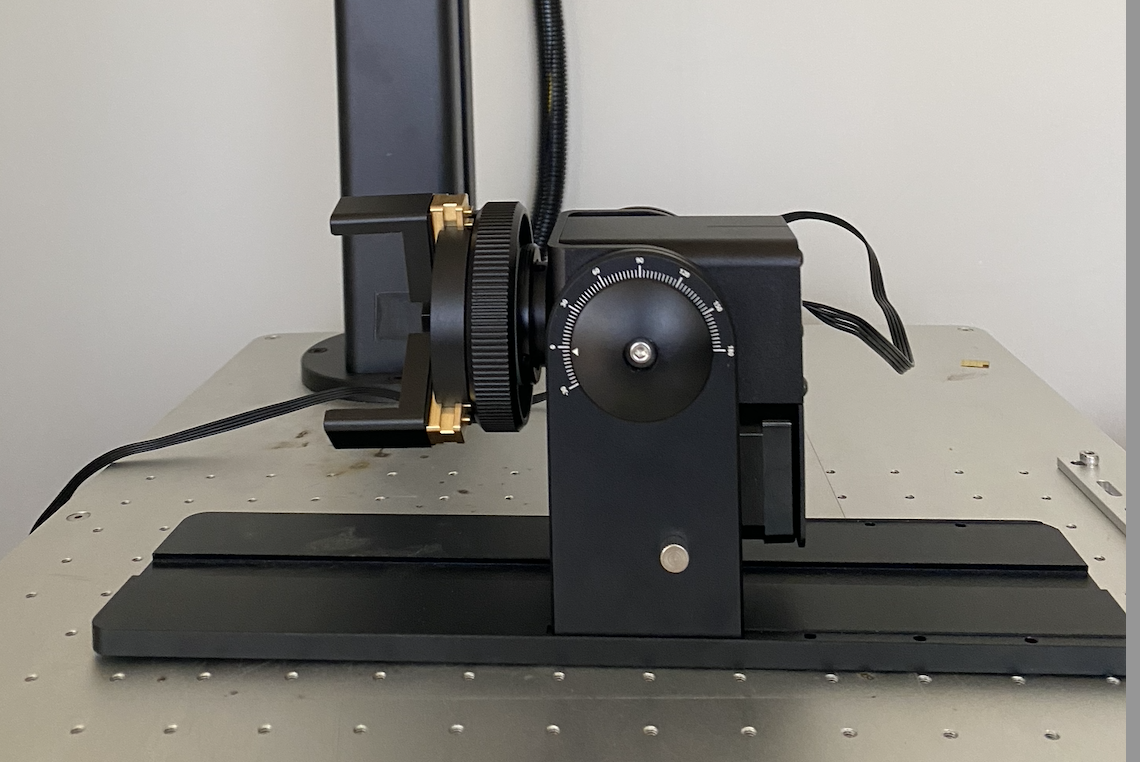

Roterende klauwplaat in de normale positie.

截圖 2025-03-27 11.40.04.png

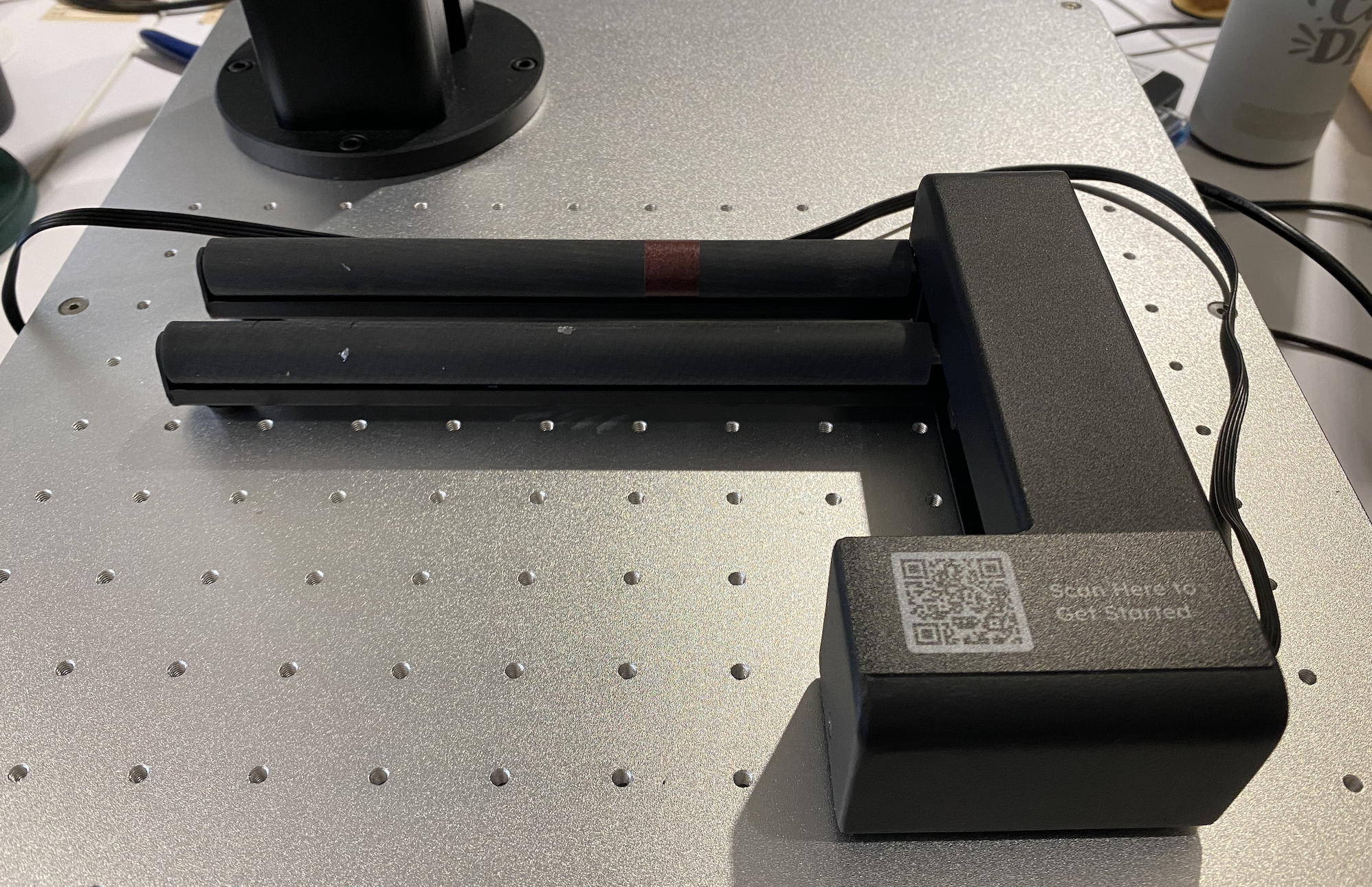

Roller in de normale positie.

截圖 2025-03-27 11.38.02.png

Opmerking: Als je het naar links moet spiegelen, schakel dan de functie 'Spiegelen' in bij de instellingen van de roterende as. Anders kunnen er fouten optreden bij het splitsen van de afbeelding.

Stap 2

Ga naar de documentinstellingen om de roterende as in te schakelen. Klik vervolgens op het tandwielpictogram rechts om de instellingen van de roterende as te openen.

截圖 2025-03-26 16.53.05.png

Stap 3

Selecteer de roterende as die je gebruikt en configureer vervolgens de instellingen.

1. Voer de omtrek of diameter van het object in (alleen voor klauwplaat).

2. Pas de rotatieverhouding aan voor de werking van de roterende as.

3. Splitgrootte: De lengte-eenheid van elk graveersegment in de afbeelding.

4. Overlappingsgrootte: De overlappingslengte van elk segment.

5. Als de roterende as naar links is gespiegeld, moet de spiegelfunctie worden ingeschakeld.

Omtrek

Als de ingevoerde omtrek groter is dan het werkelijke object, kan dit leiden tot overlapping van het graveergebied, wat mogelijk resulteert in ongelijkmatige kleuring.
Als de ingevoerde omtrek kleiner is dan het werkelijke object, kunnen er gaten ontstaan tussen de patroonsegmenten.

Bij gebruik van de klauwplaat wordt aanbevolen om de gemiddelde omtrek van het graveergebied in te voeren als het object conisch is.

Splitgrootte

Bij gebruik van de Promark roterende as wordt de afbeelding in meerdere secties verdeeld. Elke sectie wordt achtereenvolgens op het object gemarkeerd; vervolgens draait de roterende as om de volgende sectie te markeren. Dit proces herhaalt zich totdat de hele afbeelding is gemarkeerd.

De grootte van elke sectie wordt bepaald door de instelling voor de splitgrootte.

Als uw object een conische of onregelmatige vorm heeft, kan het gebruik van een kleinere sectiegrootte gaten of verkeerde uitlijning tussen secties verminderen.

Een grotere splitgrootte kan de benodigde tijd voor de taak verkorten, maar kan het graveerresultaat beïnvloeden vanwege een grotere variatie in de brandpuntsafstand binnen een enkele lengte-eenheid.

Overlapgrootte

Om mogelijke gaten tussen secties te verminderen, kunt u een vaste overlap instellen voor het einde van elke sectie om zichtbare gaten te minimaliseren.

Houd er echter rekening mee dat als de overlap te groot is, dit ertoe kan leiden dat de overlappende gebieden van het materiaal te veel hitte ontvangen, wat resulteert in een zichtbare horizontale lijn.

*De Promark roterende as ondersteunt alleen graveren in de X-richting.
