2-4 Camerakalibratie

⚠︎ Zorg ervoor dat uw Beam Studio en beamo II firmware zijn bijgewerkt naar de nieuwste versie.

Beschrijving

Dit artikel begeleidt u door het proces van het uitvoeren van een camerakalibratie.


Wanneer camerakalibratie nodig is
1. Bij het eerste gebruik van de machine.
2. Wanneer de machine is verplaatst.
3. Wanneer er een afwijking is tussen de cameraweergave en de werkelijke graveerpositie.

Opmerking:
Camerakalibratie is vereist voor het eerste gebruik van de cameravoorbeeldfunctie.

Stap 1 - Controleer de versie van Beam Studio en firmware

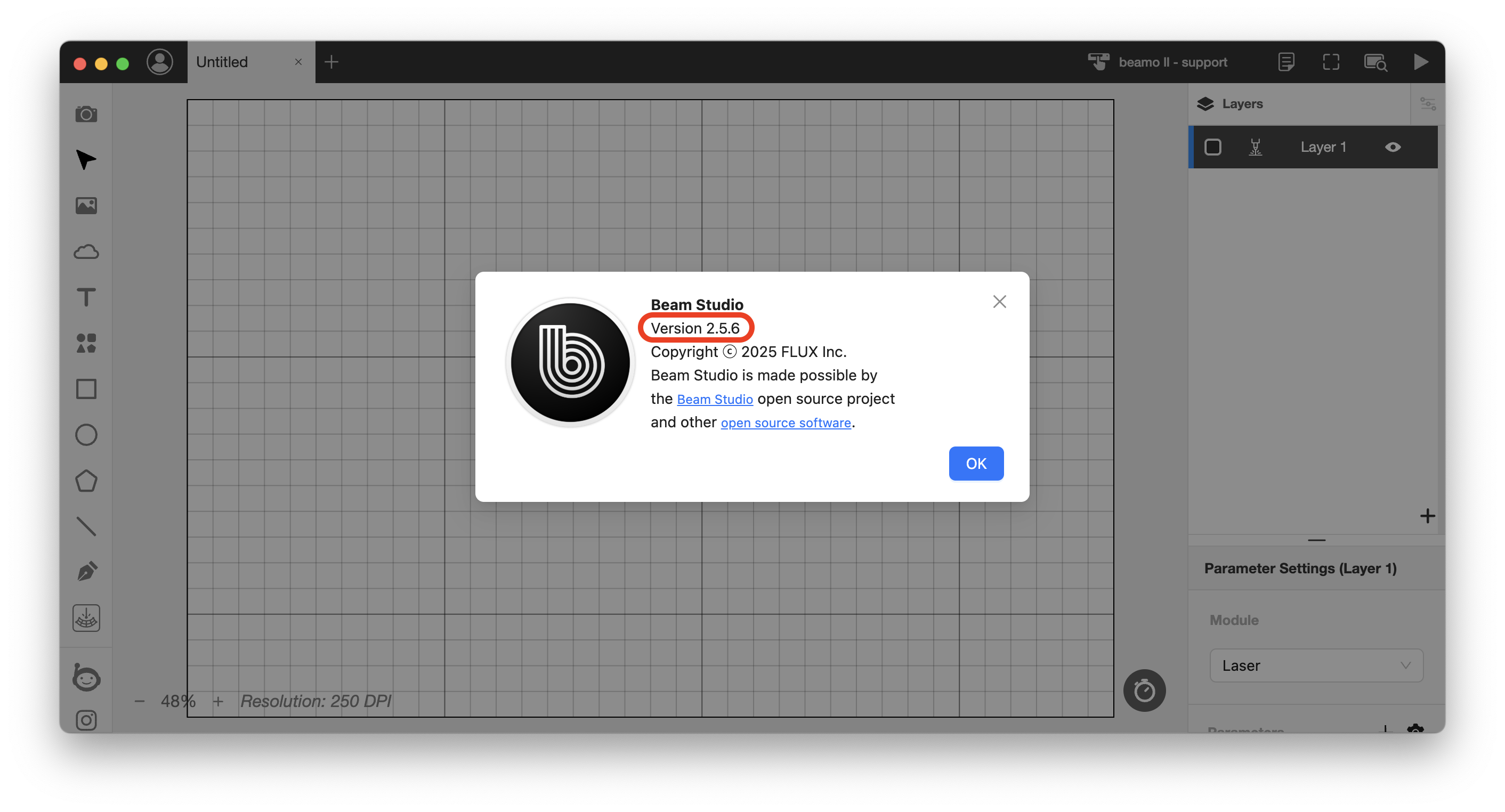

Vereiste softwareversie: Beam Studio 2.5.11 of hoger.

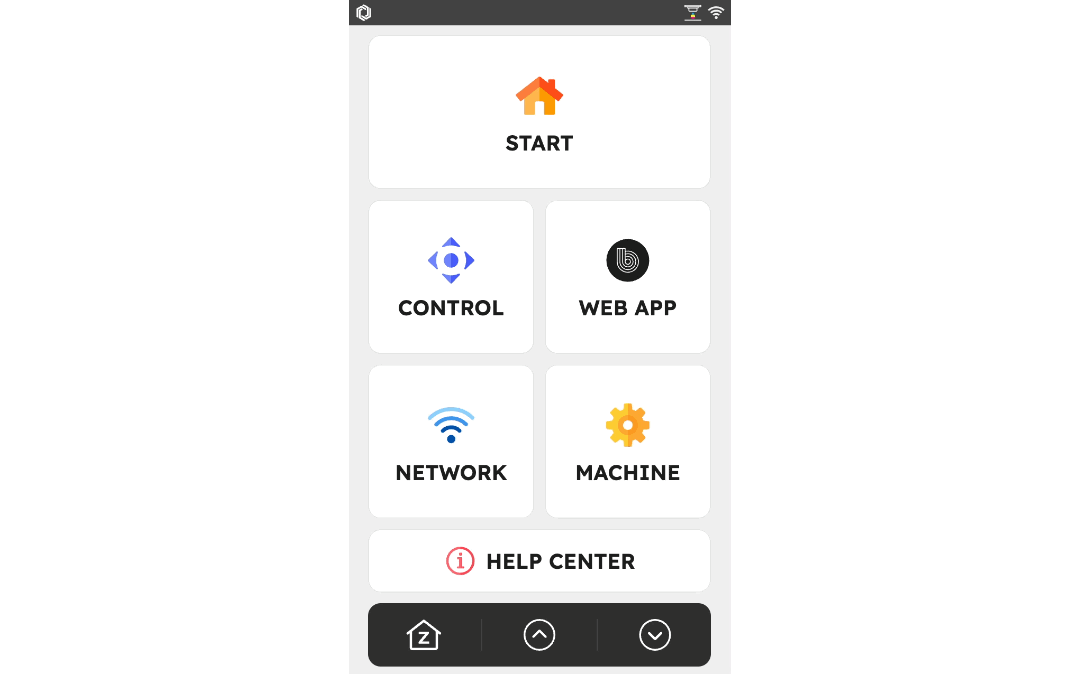

Vereiste firmwareversie: 6.1.6 of hoger.

Stap 2 - Voorbereiding

Benodigde materialen:
Leg twee A4-vellen wit papier over elkaar en plak ze aan elkaar om een oppervlak te creëren van ongeveer 19–28 cm lang en 31–40 cm breed, of gebruik een lichtgekleurde houten plaat van dezelfde afmetingen.

Stap 3 - Maak een nieuw project aan en voer camerakalibratie uit

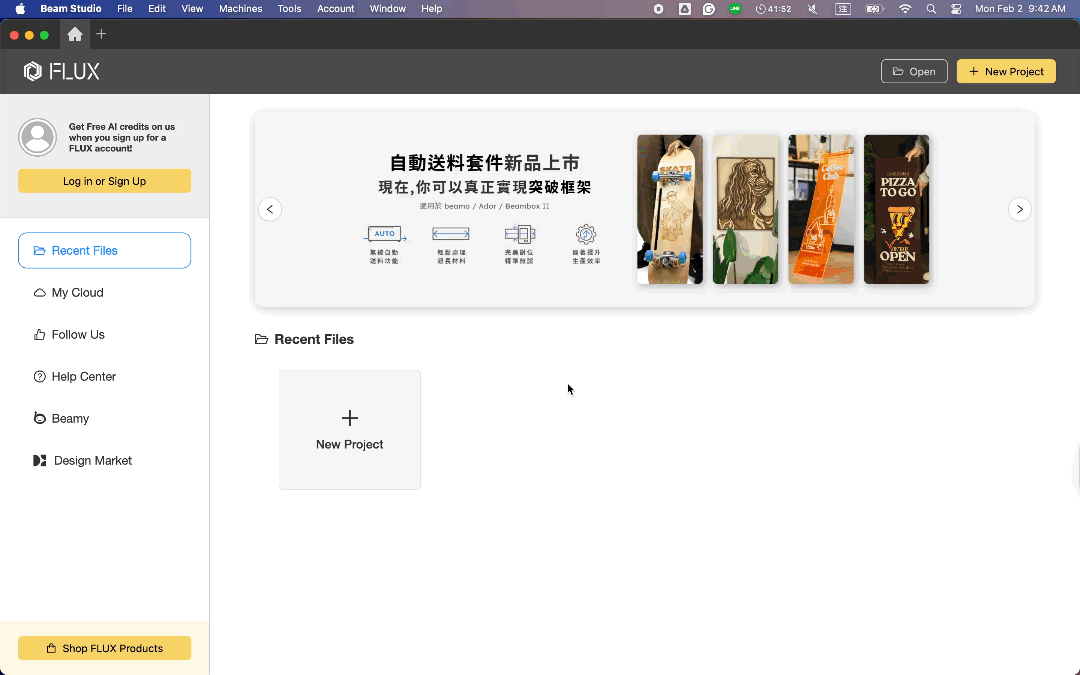

Maak een nieuw project aan, selecteer de naam van de machine die u wilt gebruiken en klik op "Camera kalibreren."

Stap 4 - Plaats wit papier

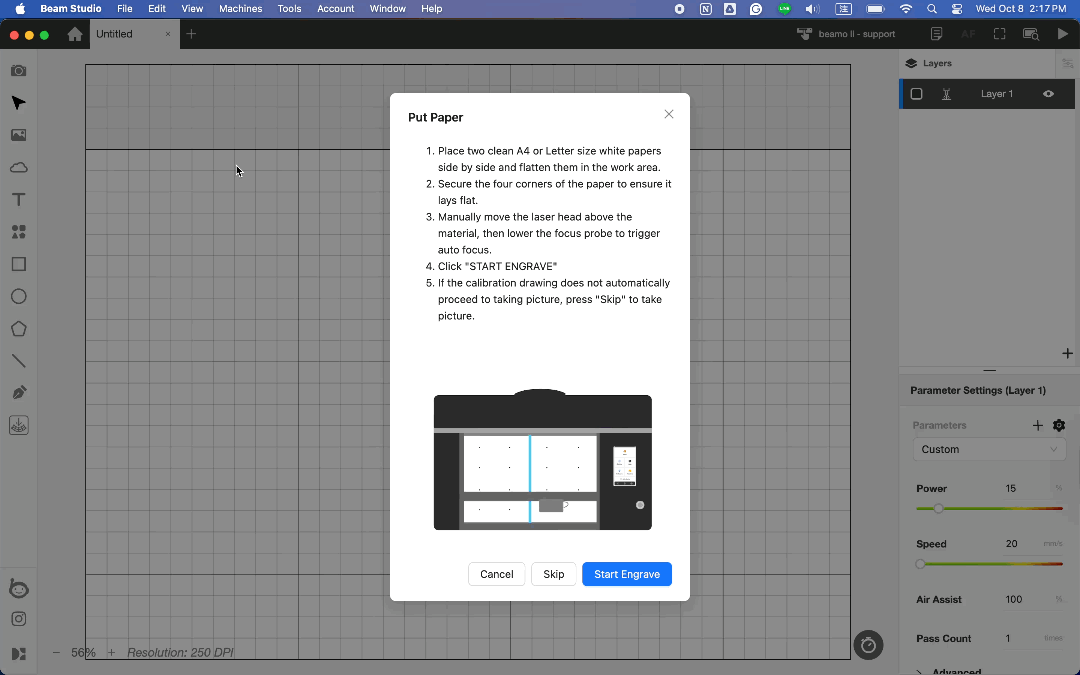

Plaats een schoon A4 wit papier in het midden van het werkgebied en bevestig het door alle vier de hoeken met plakband vast te zetten.

Stap 5 - Kalibratieafbeelding tekenen

Klik op "START GRAVEREN" om de kalibratieafbeelding te tekenen.

Stap 6 - Markeerpunten uitlijnen

Zoom in, zoom uit en pas de belichting van de foto aan om de rode markeerpunten nauwkeurig uit te lijnen met de acht getekende punten.

Stap 7 - Kalibratieresultaten verifiëren

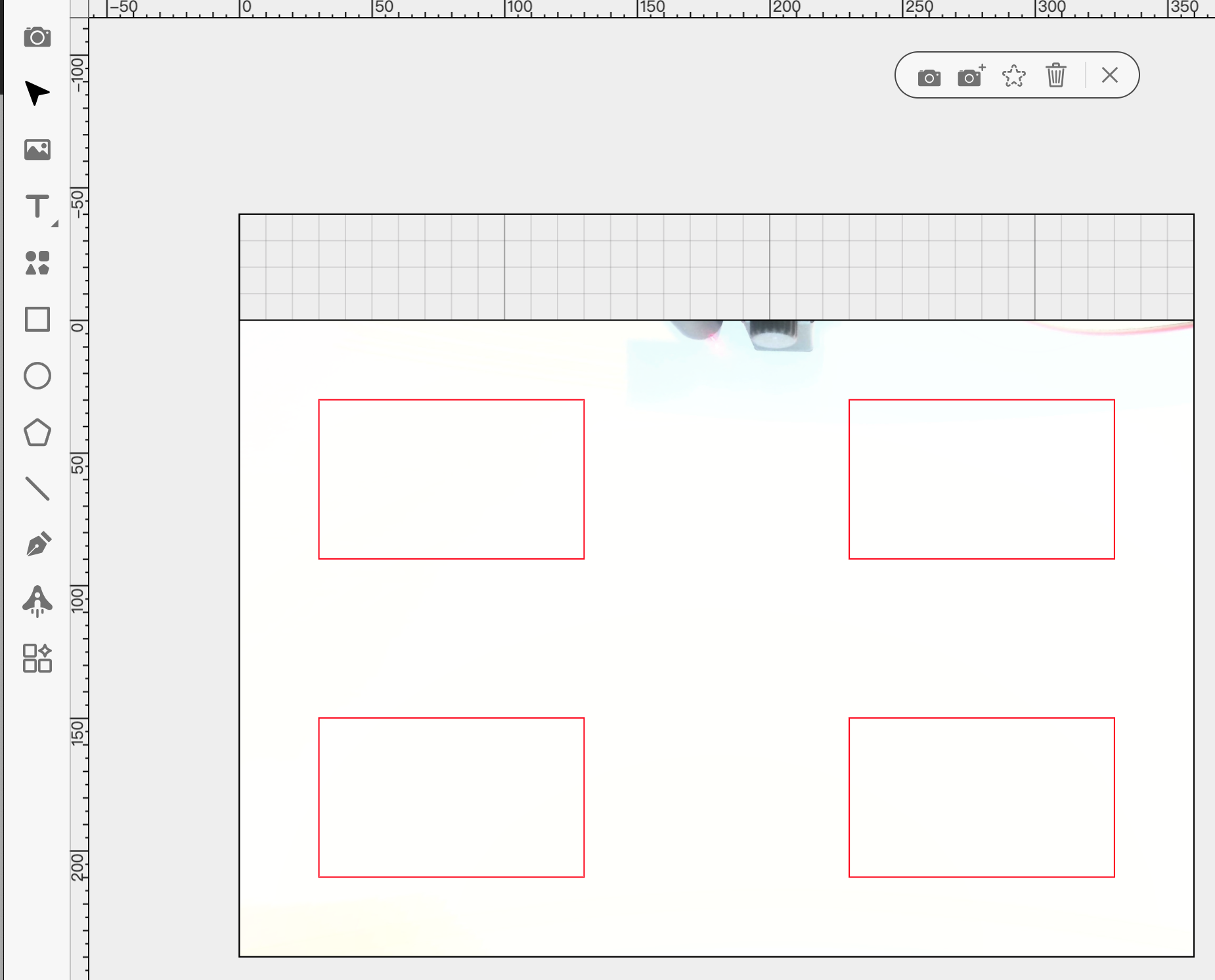

Teken vier rechthoeken volgens de onderstaande instellingen en controleer of alle vier de zijden van elke rechthoek volledig zijn uitgelijnd met de lasermarkeringspunten.

Posities en afmetingen:

1. X = 30 mm, Y = 30 mm, B = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, B = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, B = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, B = 100 mm, H = 60 mm

Als de rechthoeken niet goed zijn uitgelijnd met de markeringspunten, stel dan opnieuw scherp door de materiaalhoogte aan te passen en voer de camerakalibratie opnieuw uit om de positioneringsnauwkeurigheid te herstellen.

#END
