Promark - Vervanging van de LED-printplaat van de camera

Gereedschap:

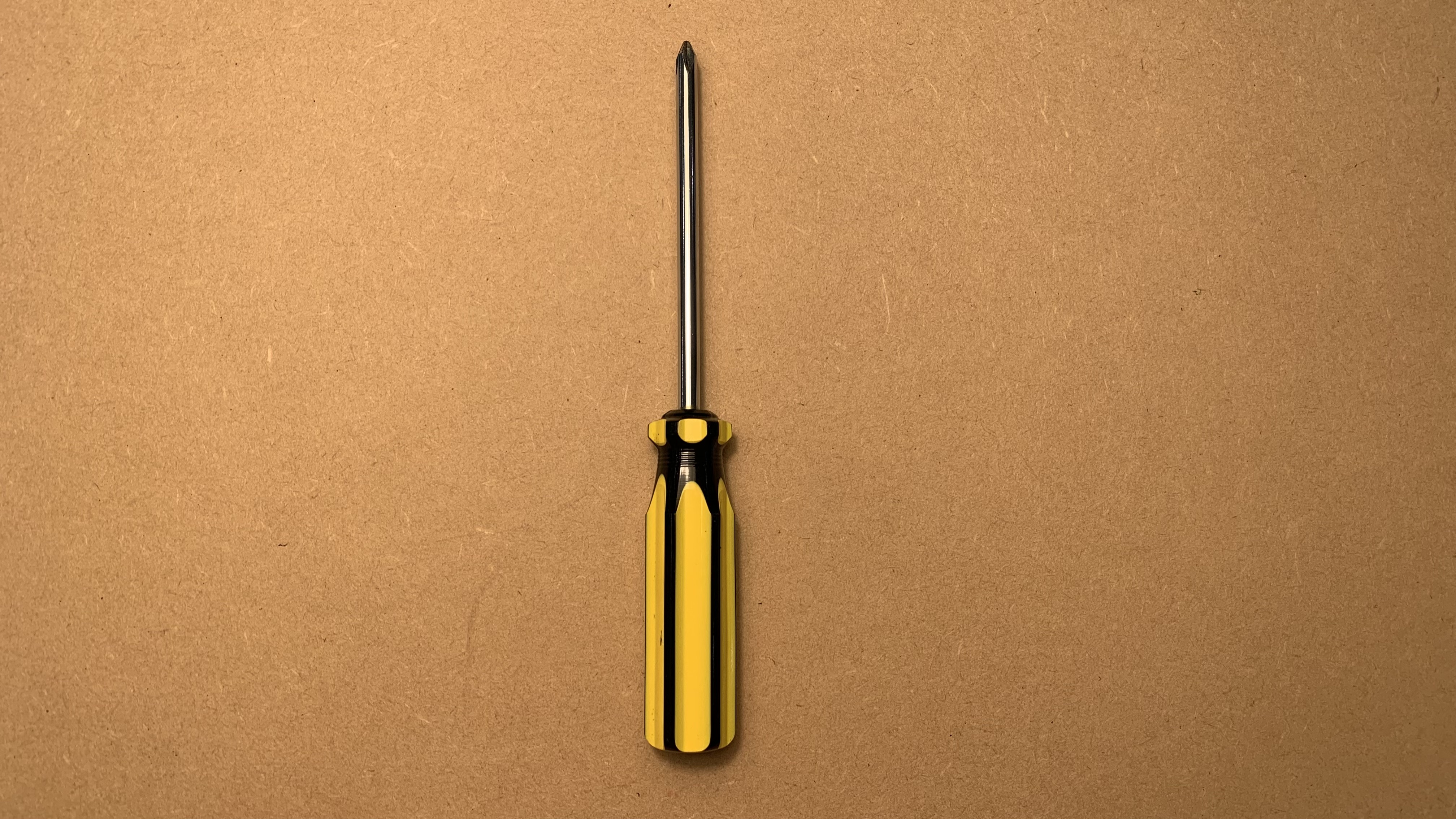

Kruiskopschroevendraaier

Stap 1

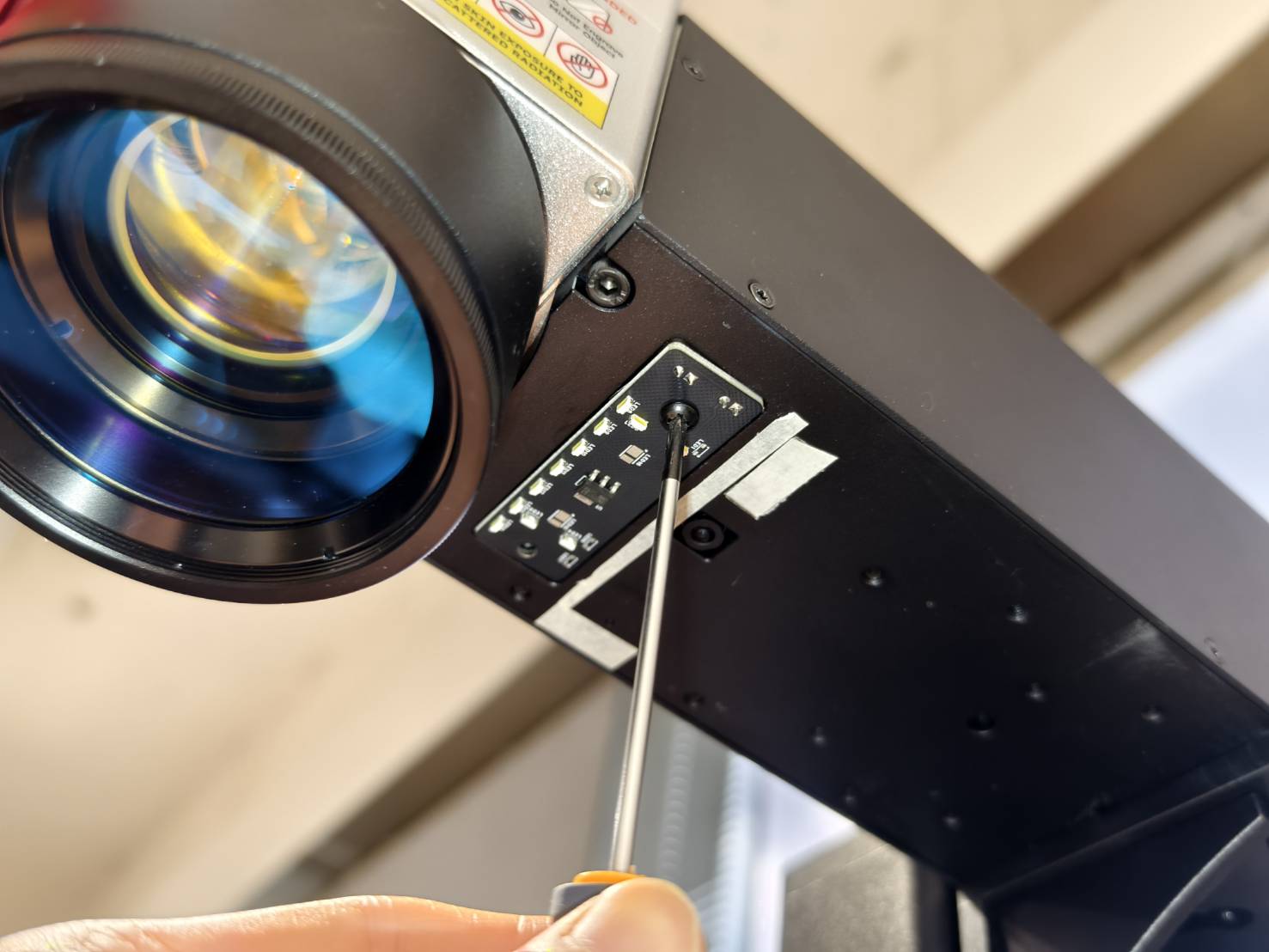

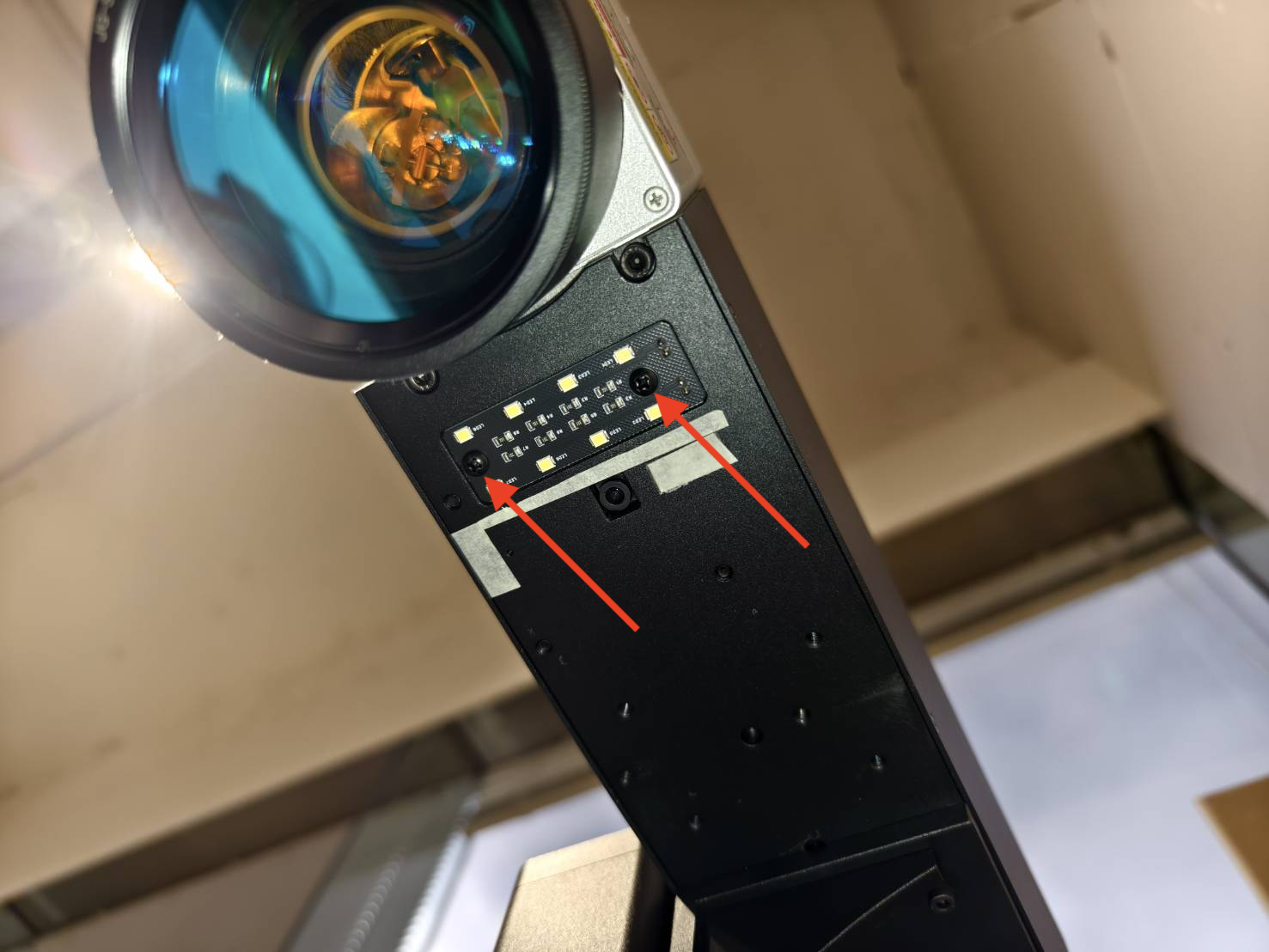

Draai de schroeven bij de lens los.

Stap 2

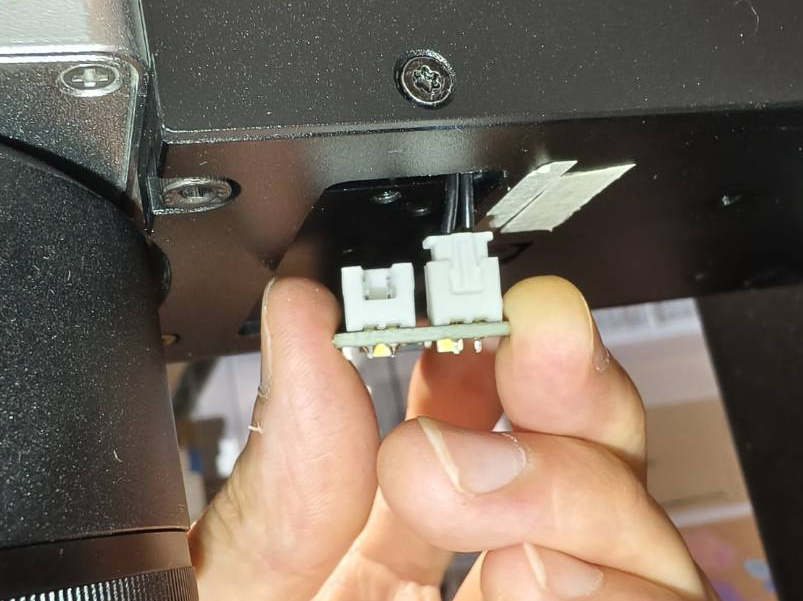

Ontkoppel de kabel van de printplaat.
(Let op: afhankelijk van uw model kunt u één of twee kabels hebben.)
(De onderstaande foto's zijn van de M20.)

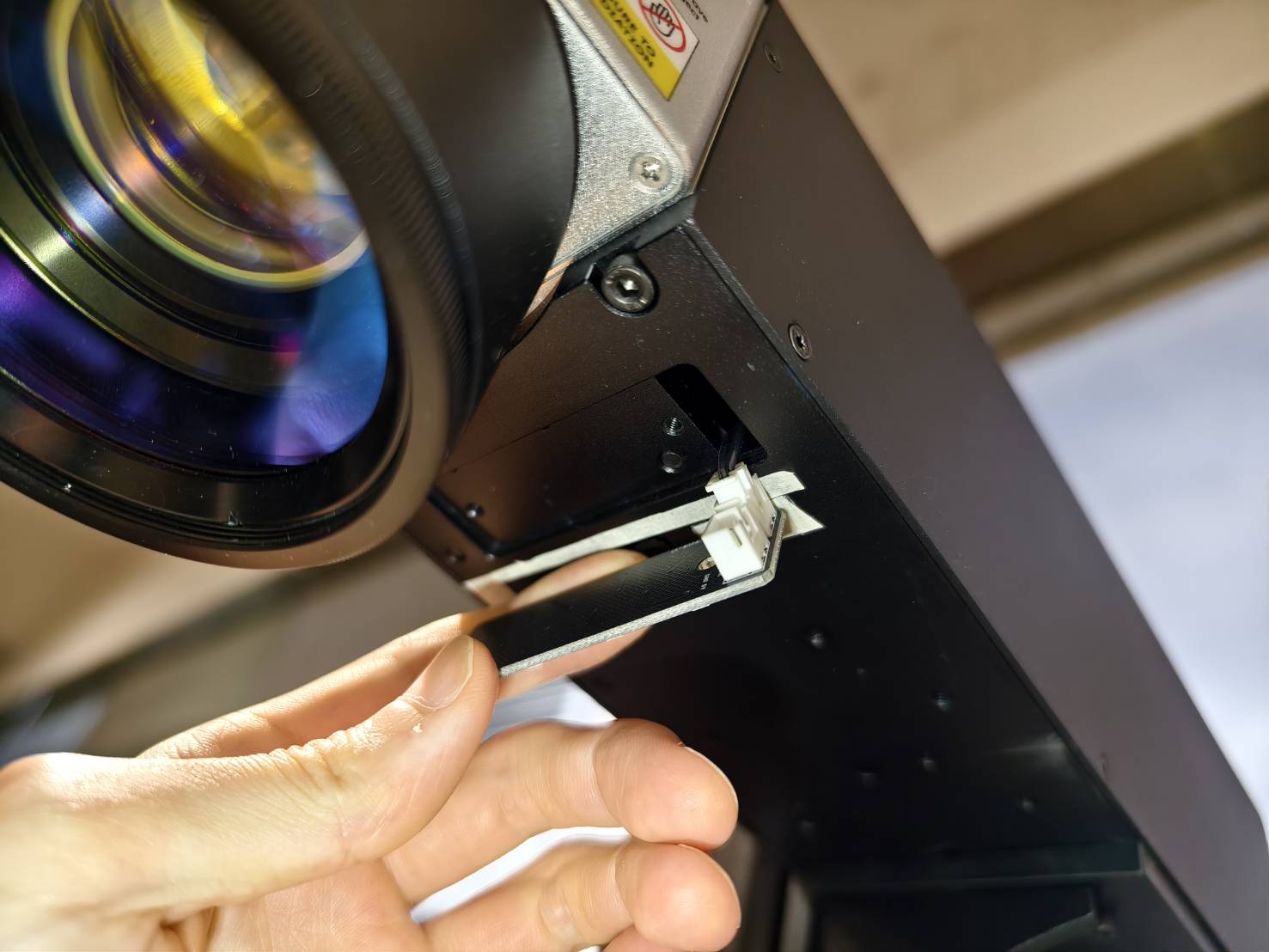

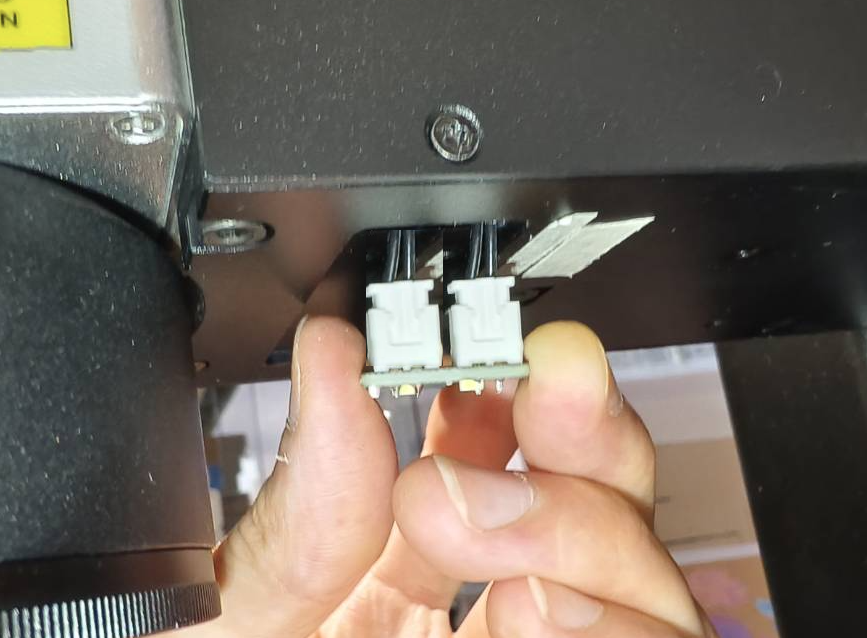

Eén kabel (voor M-serie)	Twee kabels (voor D-serie)

Stap 3

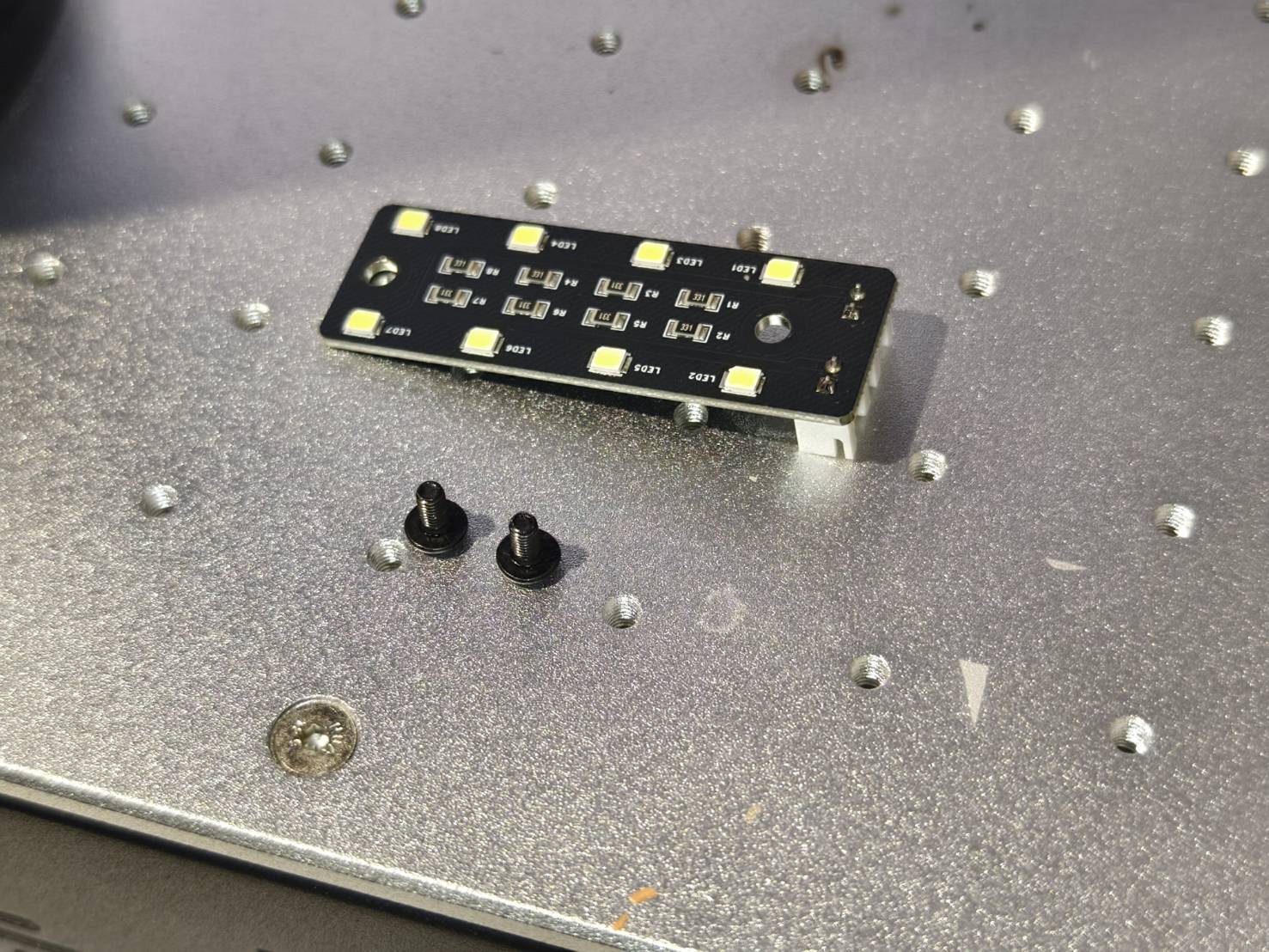

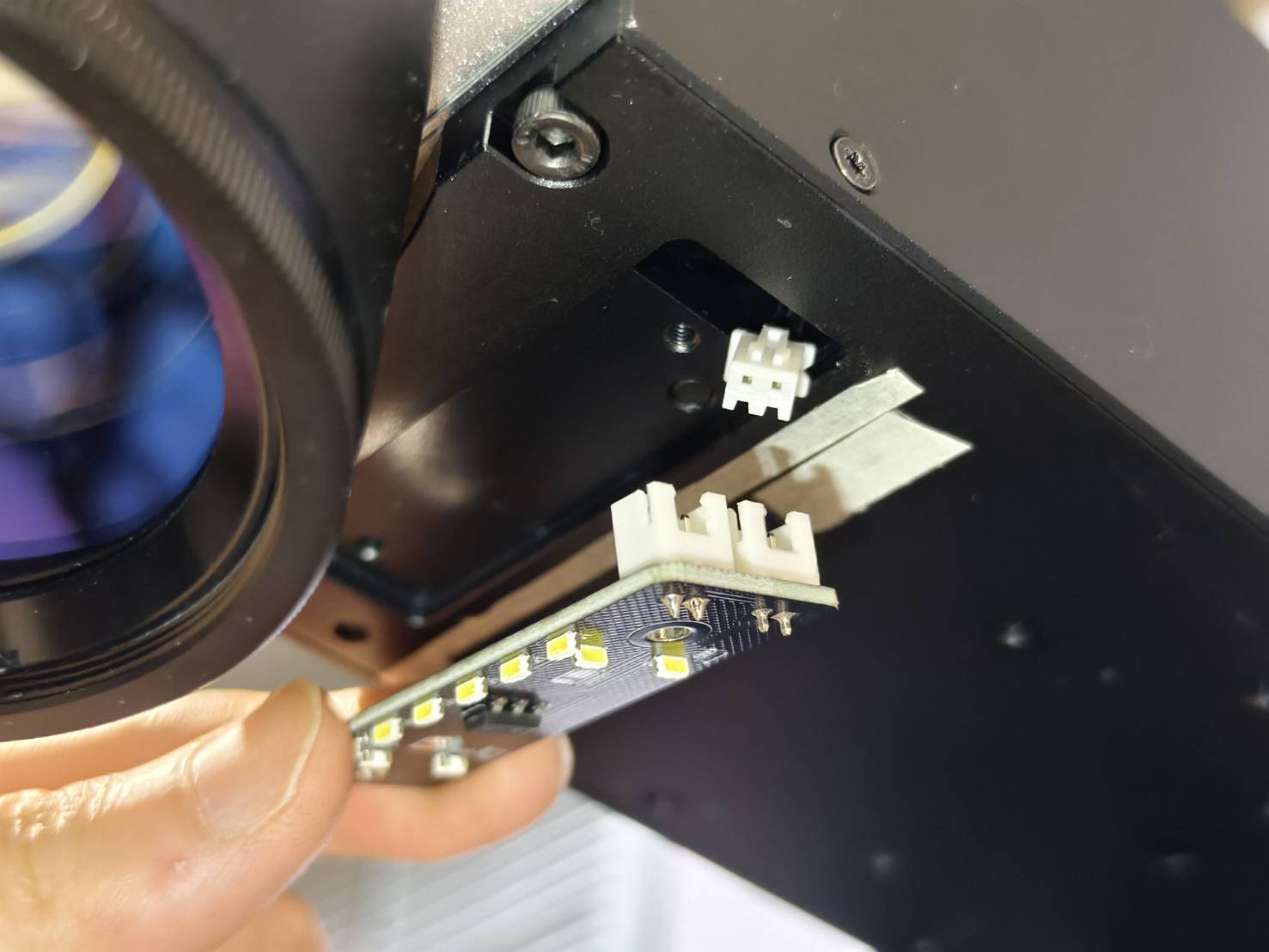

Sluit de kabel(s) aan op de nieuwe printplaat. De kabels kunnen in willekeurige volgorde worden aangesloten.
Er is geen specifieke aansluiting vereist.

Stap 5

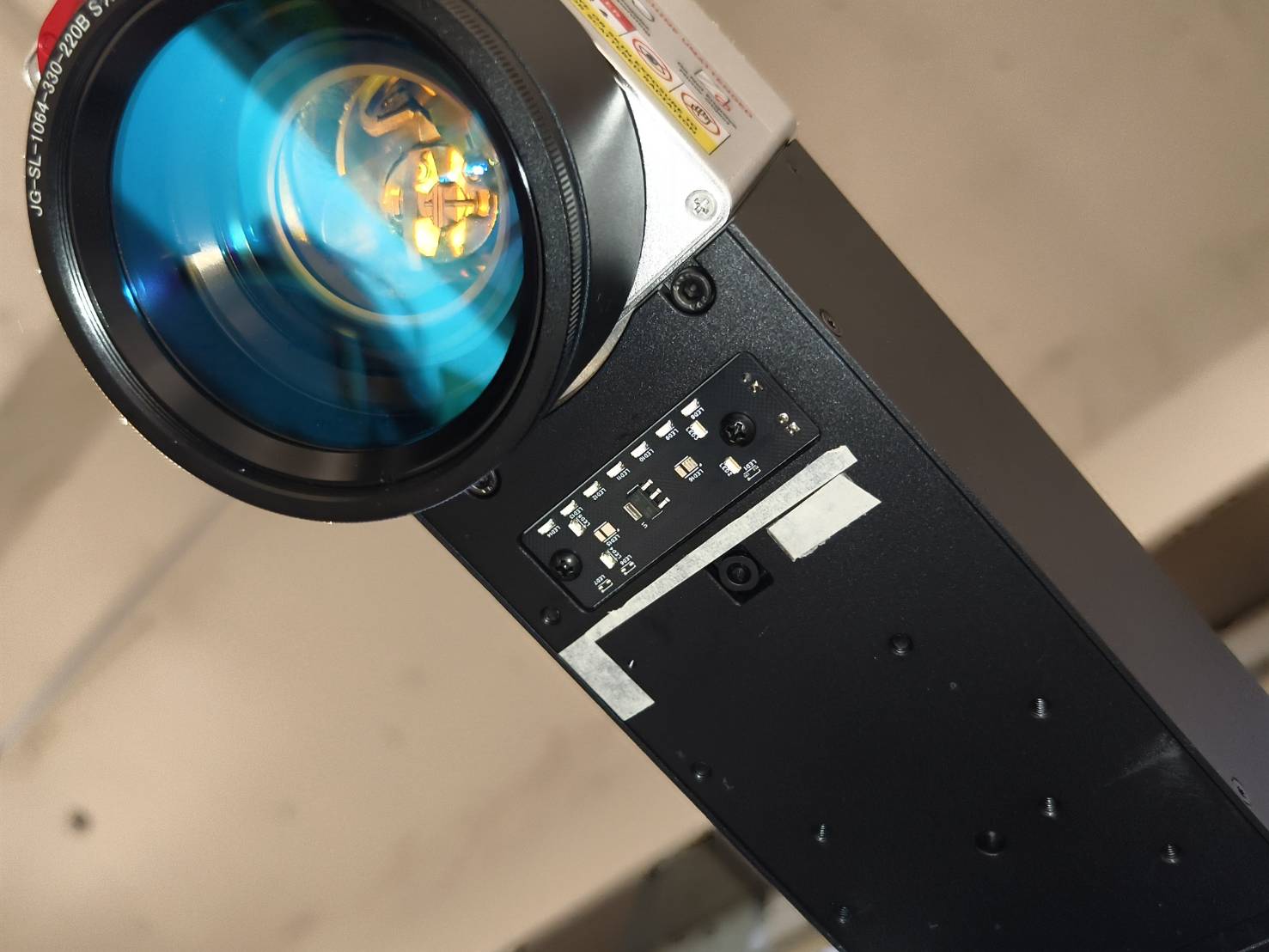

Bevestig de printplaat door de schroeven vast te draaien en de installatie is voltooid.
