2-4 Camerakalibratie

⚠︎ Voordat u begint, zorg ervoor dat uw Beam Studio en HEXA RF firmware zijn bijgewerkt naar de nieuwste versies.

Beschrijving

Dit artikel begeleidt u door het camerakalibratie proces.



Wanneer camerakalibratie vereist is
1. Bij het eerste gebruik van de machine.
2. Nadat de machine is verplaatst.
3. Wanneer er een afwijking is tussen het cameravoorbeeld en de werkelijke graveerpositie.

Opmerking:
Camerakalibratie is vereist voordat u de cameravoorbeeldfunctie voor de eerste keer gebruikt na het uitpakken.

Stap 1 - Controleer software- en firmwareversies

Vereiste softwareversie: Beam Studio 2.6.2 of hoger

Vereiste firmwareversie: 6.2.2 of hoger

Stap 2 - Bereid materialen voor

Benodigde materialen (zelf te verzorgen):
A4 wit papier of een lichtgekleurde plaat van vergelijkbare grootte

Stap 3 - Start camerakalibratie

Maak een nieuw project, selecteer de te kalibreren machine en klik vervolgens op "Kalibratie" > "Camerakalibratie"

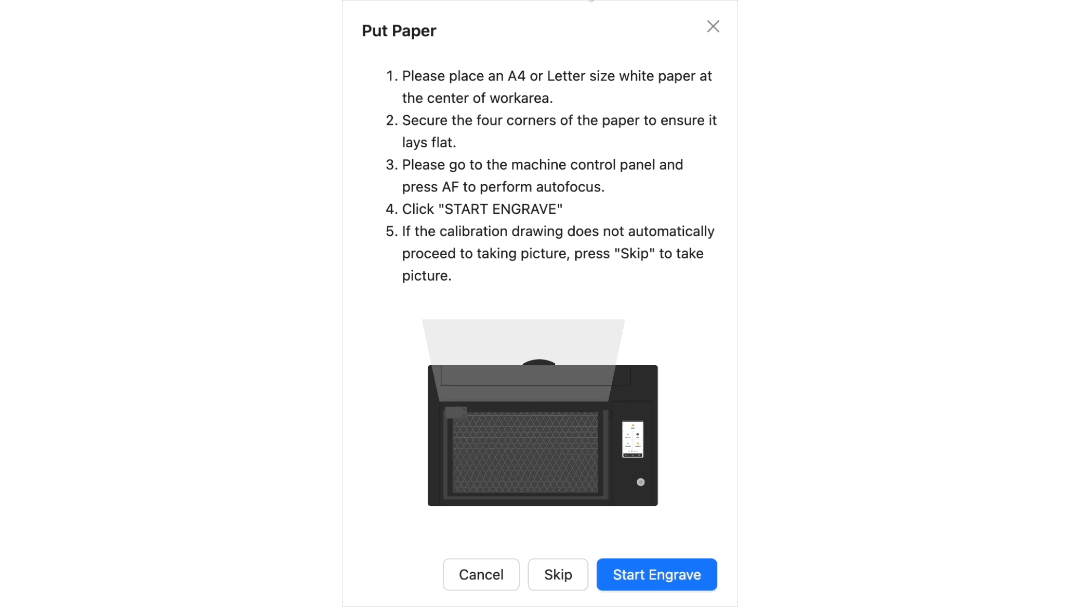

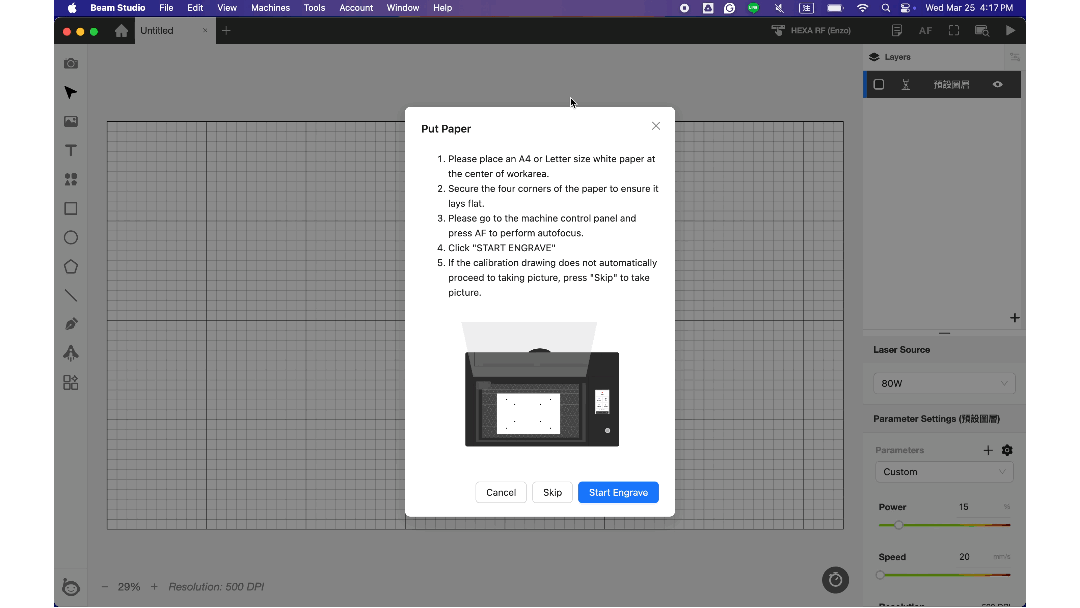

Stap 4 - Plaats wit papier

Plaats een schoon A4 wit papier in het midden van het werkgebied en bevestig alle vier de hoeken met tape.

Stap 5 - Kalibratiepatroon tekenen

Klik om het tekenen van het kalibratiepatroon te starten

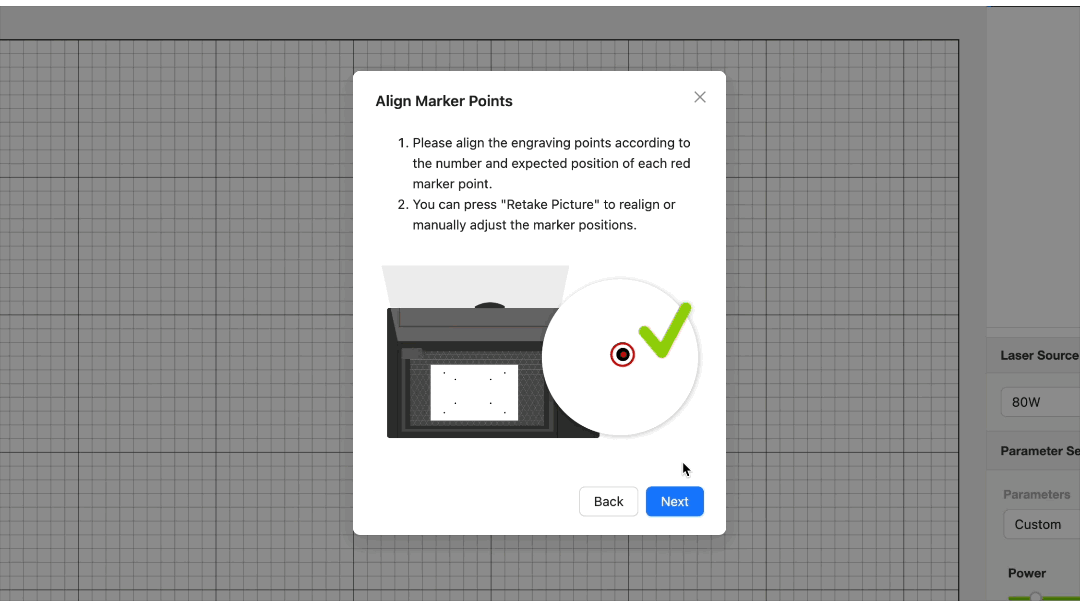

Stap 6 - Markeringen uitlijnen

U kunt in-/uitzoomen en de beeldbelichting aanpassen om de rode markeerpunten te controleren en te verplaatsen zodat ze volledig overlappen met de acht afgedrukte punten

Als de markeringen verschijnen zoals hieronder weergegeven en niet op het witte papier staan, volg dan de onderstaande stappen om aan te passen.

a. Sleep de afbeelding om het afgedrukte 8-puntenpatroon te centreren en klik vervolgens op "Foto opnieuw maken".

b. Pas alle markeerpunten handmatig aan
Raadpleeg hieronder de juiste volgorde van de markeringen:
