Beschrijving

Deze pagina behandelt de installatiemethode voor de 1,5-inch lens.

Opmerking:
De HEXA RF 1,5-inch focuslens is ontworpen voor graveren en produceert fijnere resultaten dan de standaard focuslens. Deze add-on is niet geschikt voor snijden. Gebruik daarom de standaard focuslens voor snijdoeleinden.

Stap 1

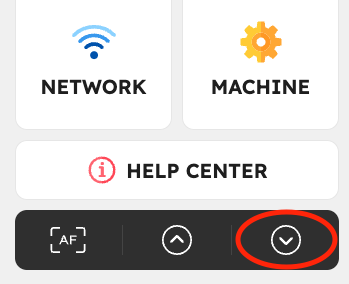

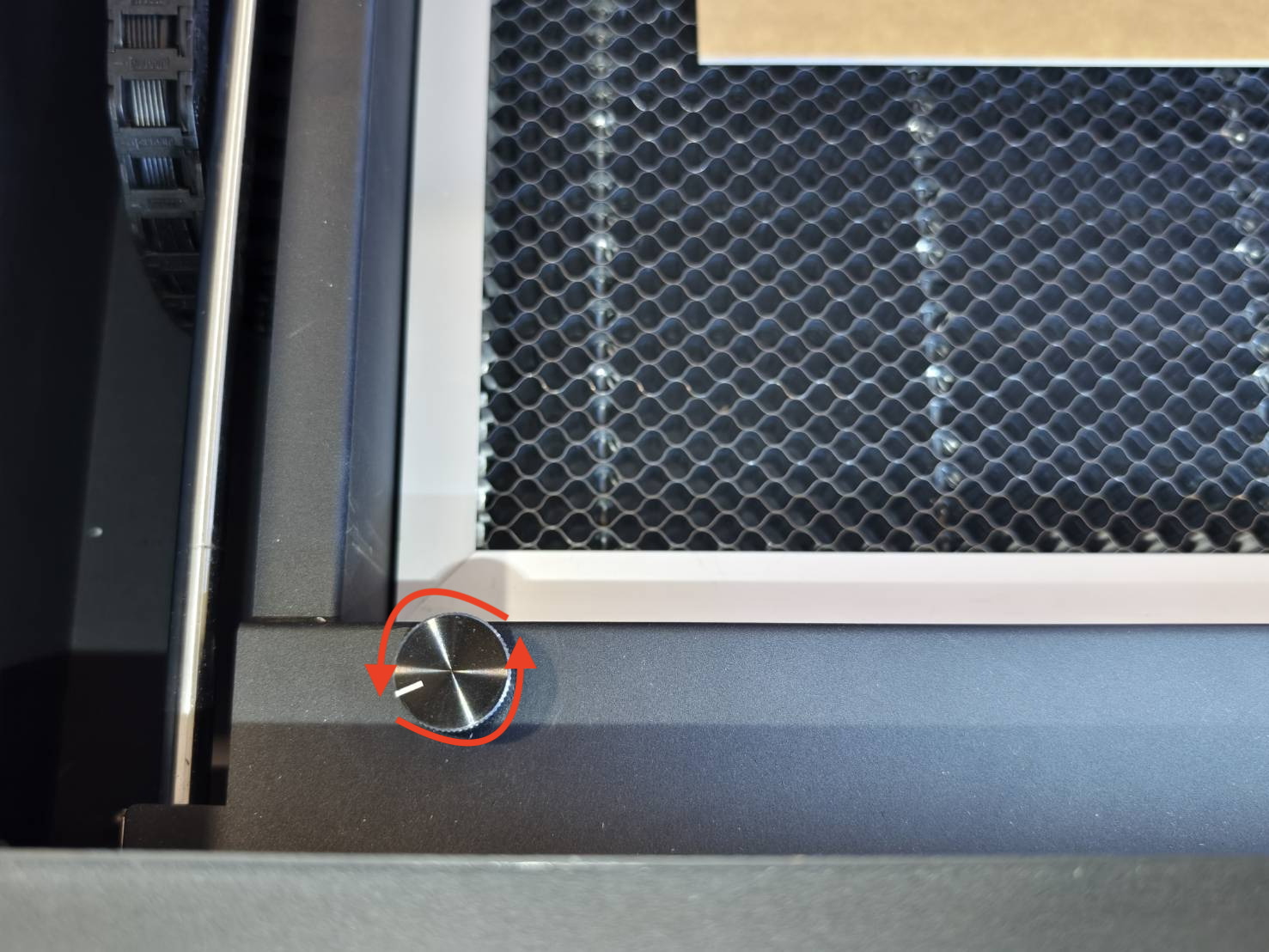

Laat het bed naar de onderkant zakken door op de verlaagknop op het paneel te drukken of door de knop handmatig linksom te draaien.

Stap 2

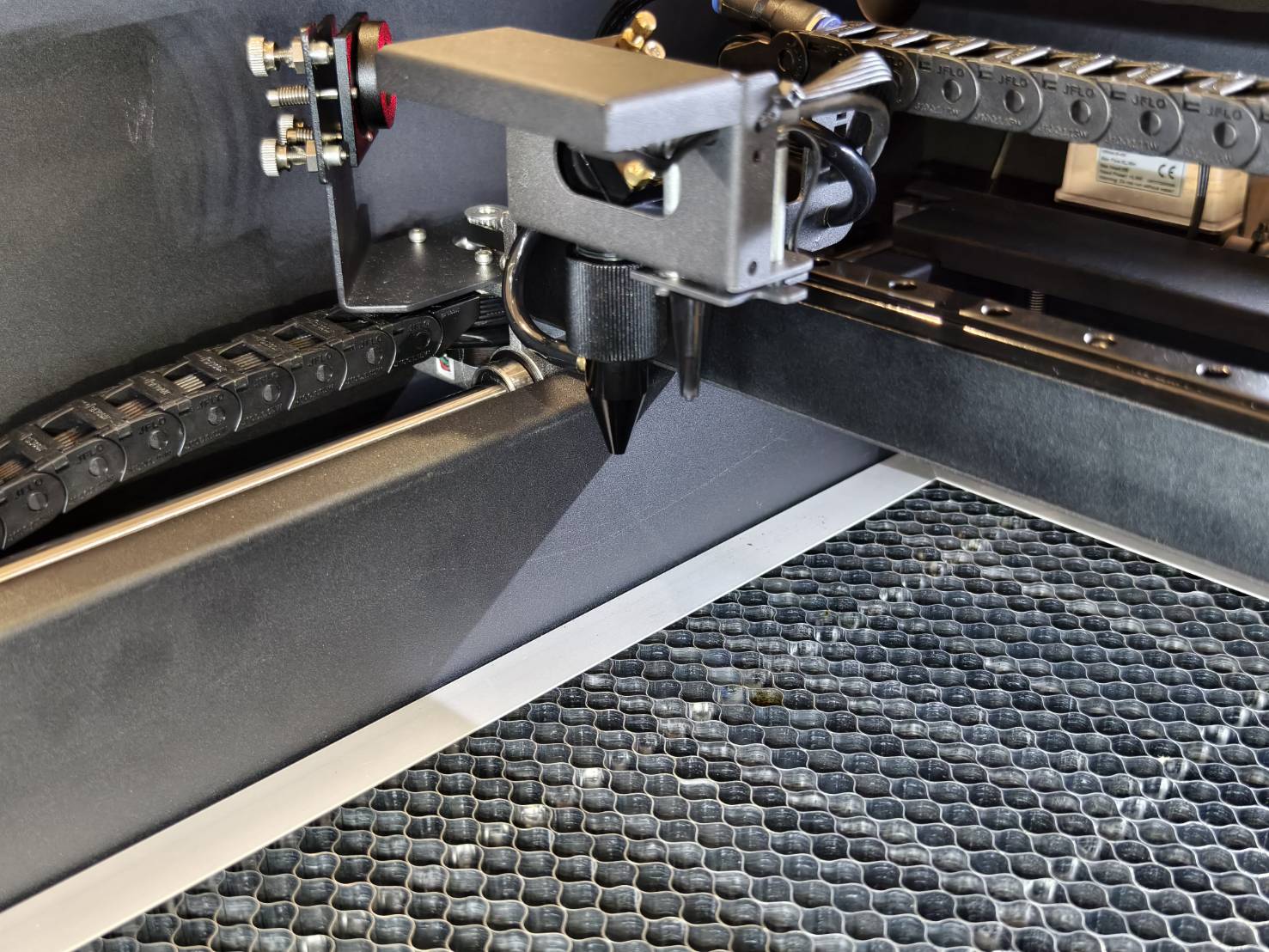

Demonteer de lasernozzle en verwijder de huidige lens.

Stap 3

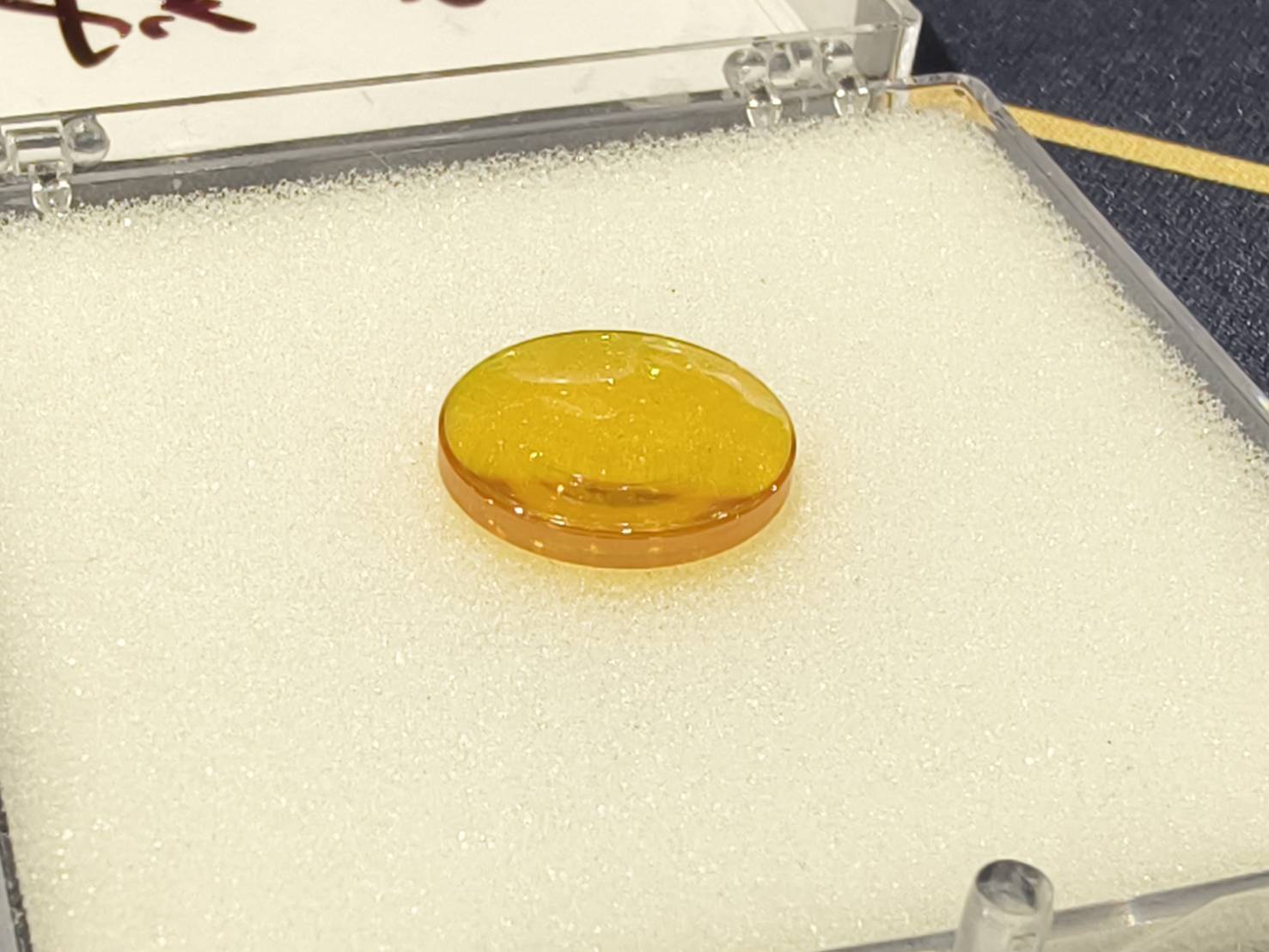

Bereid de 1,5-inch lens add-on voor.

Stap 4

Monteer de nozzle opnieuw met de 1,5-inch lens.

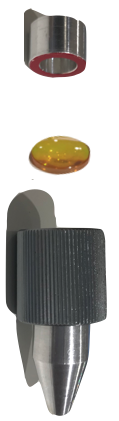

Zorg ervoor dat de lens in de volgorde is zoals op de onderstaande foto.
Zorg ervoor dat de gebogen/bolle zijde van de lens naar boven is gericht.
(Een tip om de gebogen zijde te bepalen is dat deze uw hele gezicht moet weerspiegelen wanneer u ernaar kijkt.)
Zorg ervoor dat de luchtslang niet gebogen is.

Toelichting

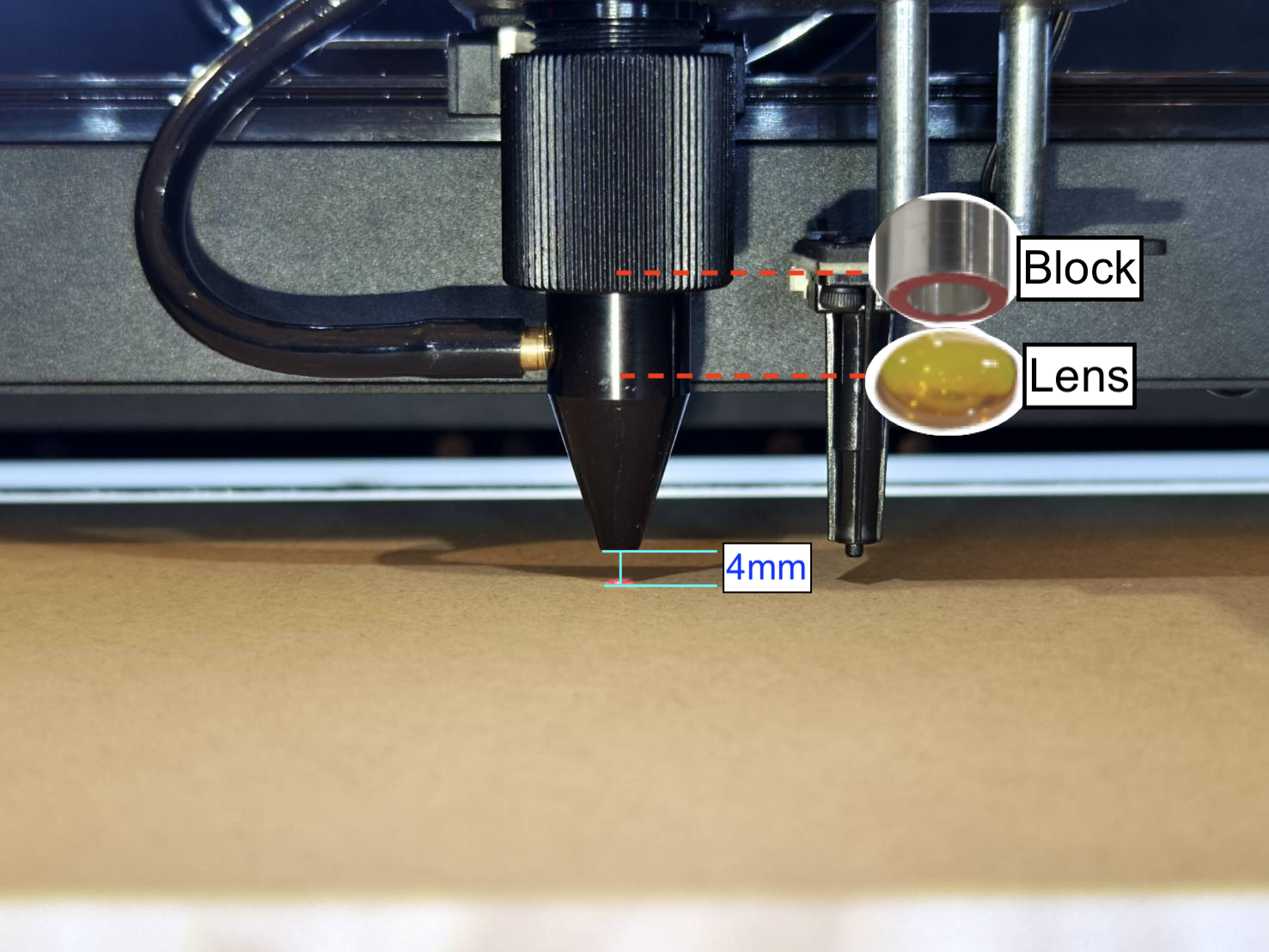

Standaard bevindt de focuslens zich aan de bovenkant en is de focusafstand 4 mm, wat betekent dat de afstand tussen de nozzletip en het oppervlak van het materiaal 4 mm is.

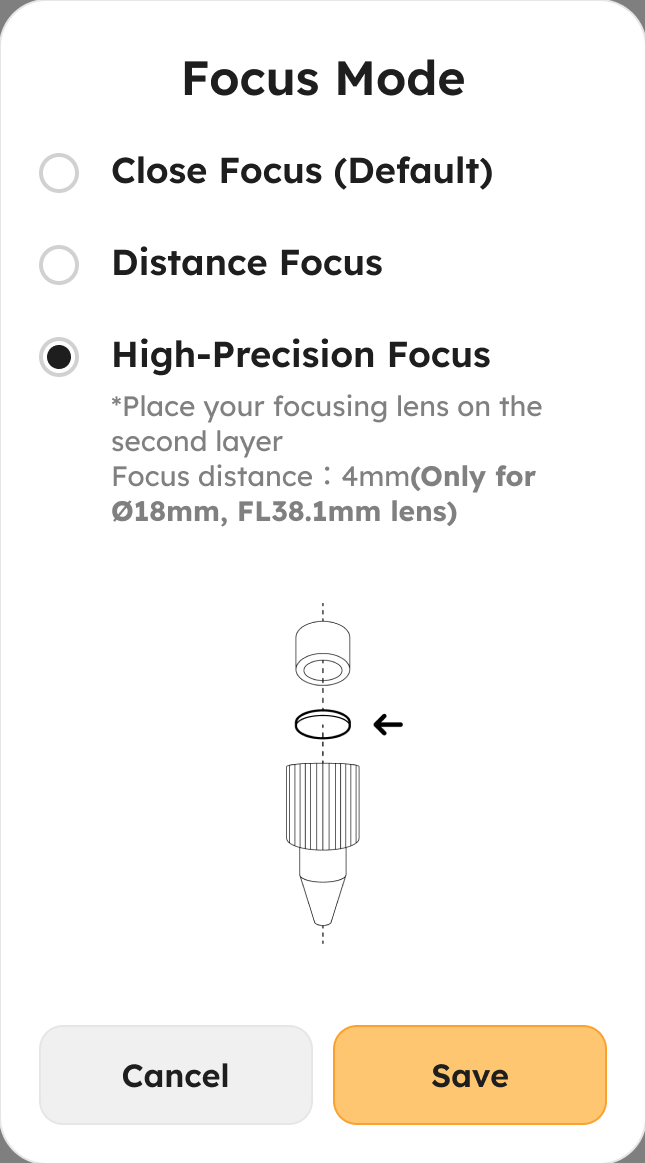

Bepaal de volgorde van de focusmodus

Focusmodus: Hoge-precisie focus

Blok

Lens

Ring

Mondstuk
De lens heeft twee zijden. De gebogen/bolle zijde moet naar boven wijzen tijdens de installatie.

Demonstratie

Stap 5

Ga naar "Hardware-instellingen" om de standaard focusmodus te kiezen.
Machine >> Hardware-instellingen >> Volgende pagina >> Focusmodus >> Kies "Korte focus" (Standaard)
(De installatie is voltooid na deze stap.)
