#904 Homing mislukt

Vanwege de complexiteit van de oorzaak achter #904, is het belangrijk op te merken dat het lezen van dit artikel mogelijk niet direct een oplossing biedt voor uw probleem. Desondanks kun je door de onderstaande stappen zorgvuldig te volgen waardevolle informatie verzamelen die je wederverkopers of FLUX Support kan helpen het probleem effectiever op te sporen. Dit zal op zijn beurt de totale tijd die nodig is voor het oplossen van problemen verminderen.

Rotatiemodus uitschakelen:

Er zijn gevallen geweest waarin gebruikers vergaten de rotatie uit te schakelen, waardoor er een Homing-fout optrad.

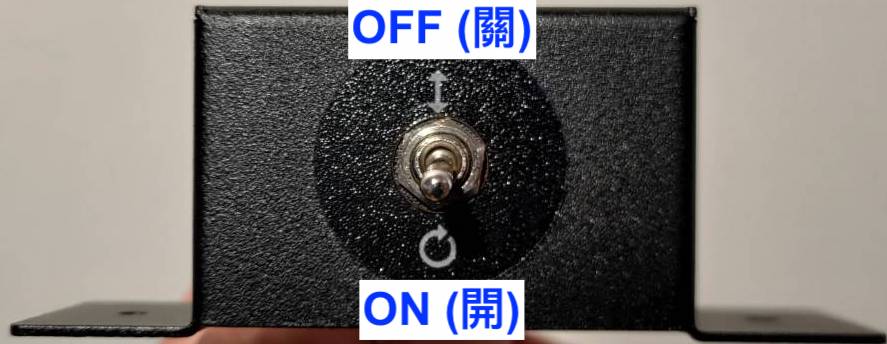

Als u een rotatie-add-on heeft gebruikt, schakel deze dan uit door de schakelaar in de ( ↕ ) positie te zetten.

Stap 0 - Gebruik de checklist tijdens het doorlopen van de stappen:

Deze checklist wordt gebruikt om al uw acties in dit artikel vast te leggen.
Na het voltooien van de checklist, print deze dan om op te slaan als PDF en stuur deze indien nodig naar uw wederverkoper of FLUX Support. Dit zal nuttige informatie voor ons zijn om het probleem op te sporen en in te perken.
Raadpleeg de link: 6-7 #904 Homing mislukt Checklist (Beambox-serie)

Stap 1 - Controleer of de laserkop fysiek vastzit:

• Schakel de machine uit en haal de stekker uit het stopcontact.
• Beweeg de laserkop handmatig naar alle vier de hoeken.
  (*Een HEXA wordt gebruikt om het gedrag in de video te demonstreren.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 1.1 - Smeer de rails:

• Raadpleeg de instructies in de onderstaande link om de rails te smeren.
  [5-6 Smeren]
• Probeer na het smeren de laserkop opnieuw te bewegen en kijk of deze kan bewegen zoals in stap 1.
  (*Een HEXA wordt gebruikt om het gedrag in de video te demonstreren.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 2 - Sluit de mogelijkheid van firmwareproblemen uit:

Soms kan het homingprobleem worden veroorzaakt door onjuist geïnstalleerde firmware.
Het resetten van het systeem is een eenvoudige en snelle manier om het homingprobleem op te lossen.

• Probeer allereerst de instellingen van het moederbord te resetten.
  (Machine > Hardware-instellingen > Reset moederbordinstellingen)



• Probeer vervolgens te resetten naar fabrieksinstellingen. (Machine > Resetten naar fabriek)


• Werk ten slotte de firmware bij naar de nieuwste versie en probeer opnieuw te homen.
  (Machine > Bijwerken naar de nieuwste firmware) of u kunt Beam Studio gebruiken om bij te werken. (Link)


Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 3 - Controleer het gedrag van uw machine tijdens het homen:

Zet de machine aan en druk op "Onderhoud" om het homen te starten en bepaal welk gedrag overeenkomt met dat van uw machine en onderneem dienovereenkomstig actie.

Stap 4 - SD-kaart opnieuw flashen:

Soms, als het besturingssysteem op de SD-kaart beschadigd is, wordt het homing-probleem niet opgelost door de firmware te resetten en bij te werken. Het zal volledig herschreven moeten worden door de SD-kaart opnieuw te flashen.

• Raadpleeg de instructies in de onderstaande link om uw SD-kaart opnieuw te flashen.
  [7-5 Beambox - SD-kaart opnieuw flashen]

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 5 - Wissel DriverIC:

DriverIC is een component op het moederbord en wordt gebruikt om de motor aan te sturen om de laserkop in verschillende richtingen te laten bewegen. In deze stap zullen we moeten testen of het homing-probleem wordt veroorzaakt door de DriverIC.

1. Schakel de machine uit.
2. Open de zijklep om het moederbord te vinden. Raadpleeg het article waar wordt beschreven hoe de kap moet worden geopend.
3. Koppel de DriverIC van de X-as los. Raadpleeg het diagram.
   (Zorg ervoor dat u onthoudt welke IC oorspronkelijk voor welke as was)
4. Koppel de DriverIC van de Y-as los. Raadpleeg het diagram.
5. Wissel beide DriverIC's en zorg ervoor dat de richting hetzelfde is als in het diagram.
6. Zet de machine aan en probeer opnieuw te homen.

Demonstratie:

(Deze video toont het verwisselen van de IC's van de X-as en Y-as.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 6 - Controleer eindschakelaars:

Een eindschakelaar wordt gebruikt om de laserkop te stoppen wanneer deze het einde bereikt.
Homingproblemen kunnen worden veroorzaakt door een defecte eindschakelaar, waardoor de laserkop niet stopt of te vroeg stopt.

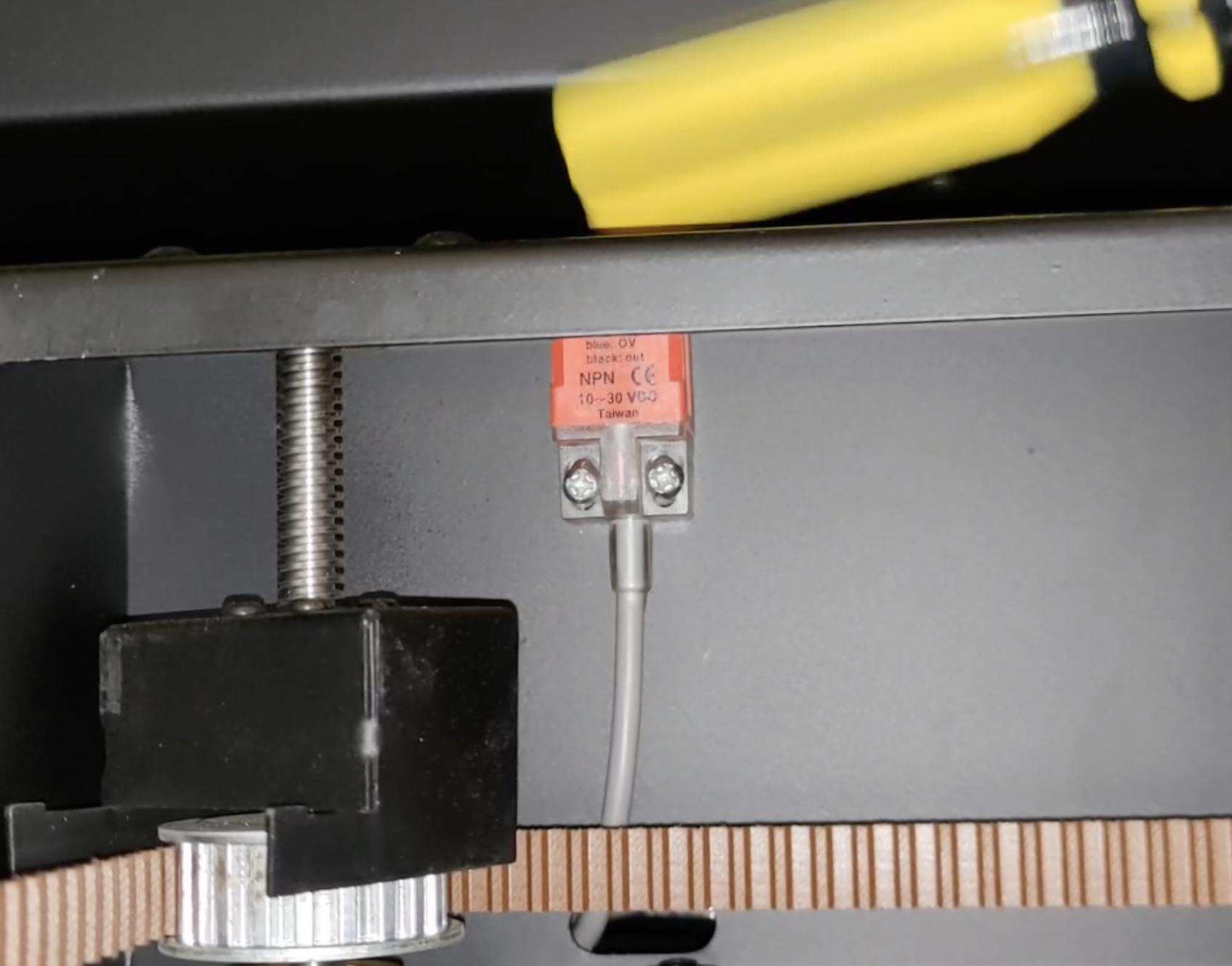

• Bekijk de onderstaande video om te controleren of de pictogrammen van uw eindschakelaar correct reageren wanneer een schroevendraaier nadert.
  • Metaal nadert = Rode LED UIT = pictogram gesloten
  • Metaal verlaat = Rode LED AAN = pictogram open


Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 7 - Controleer de vlakheid van de X-as:

• Raadpleeg de onderstaande link voor informatie over het testen en aanpassen van de vlakheid van de X-as.
  Zorg ervoor dat de poelie/het wiel niet los zit, zoals te zien is aan het einde van de video.
  [5-29 Aanpassing van de vlakheid van de X-as]

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

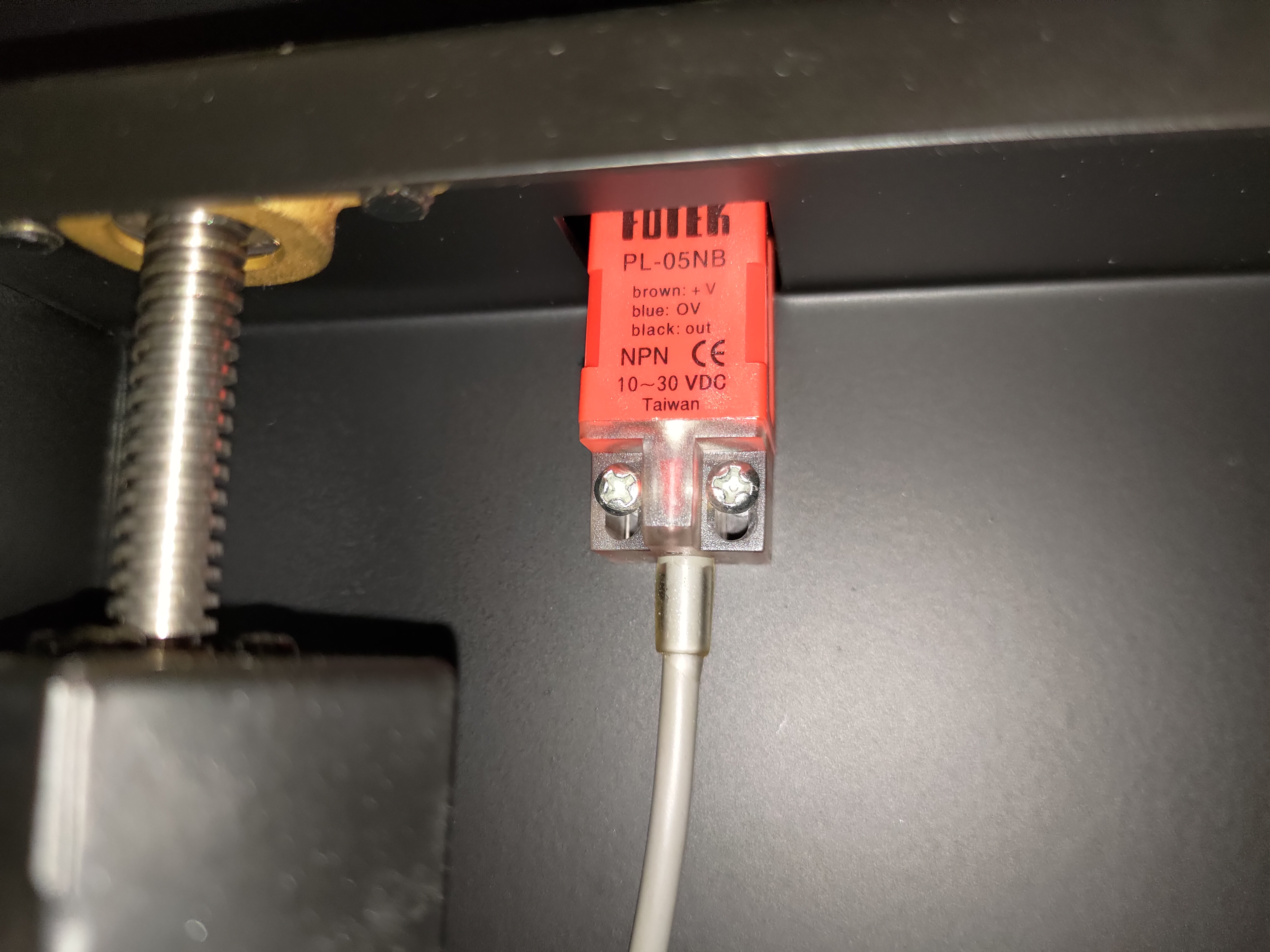

Stap 8 - Aanpassing van de eindschakelaar van de Y-as:

Het detectiegebied van de eindschakelaar is mogelijk onvoldoende vanwege de te hoge of te lage positie.

• Maak eerst een foto om de oorspronkelijke positie van de schakelaar vast te leggen.



• Draai deze twee schroeven een beetje los en duw de schakelaar omhoog. Probeer vervolgens naar de beginpositie te gaan.



• Als omhoog duwen niet helpt, probeer dan de schakelaar omlaag te duwen en probeer opnieuw naar de beginpositie te gaan.



• Als omlaag duwen niet helpt, probeer de schakelaar dan naar het midden te verplaatsen en probeer opnieuw naar de beginpositie te gaan.


Bepaal uw resultaat en de volgende actie die u moet ondernemen:

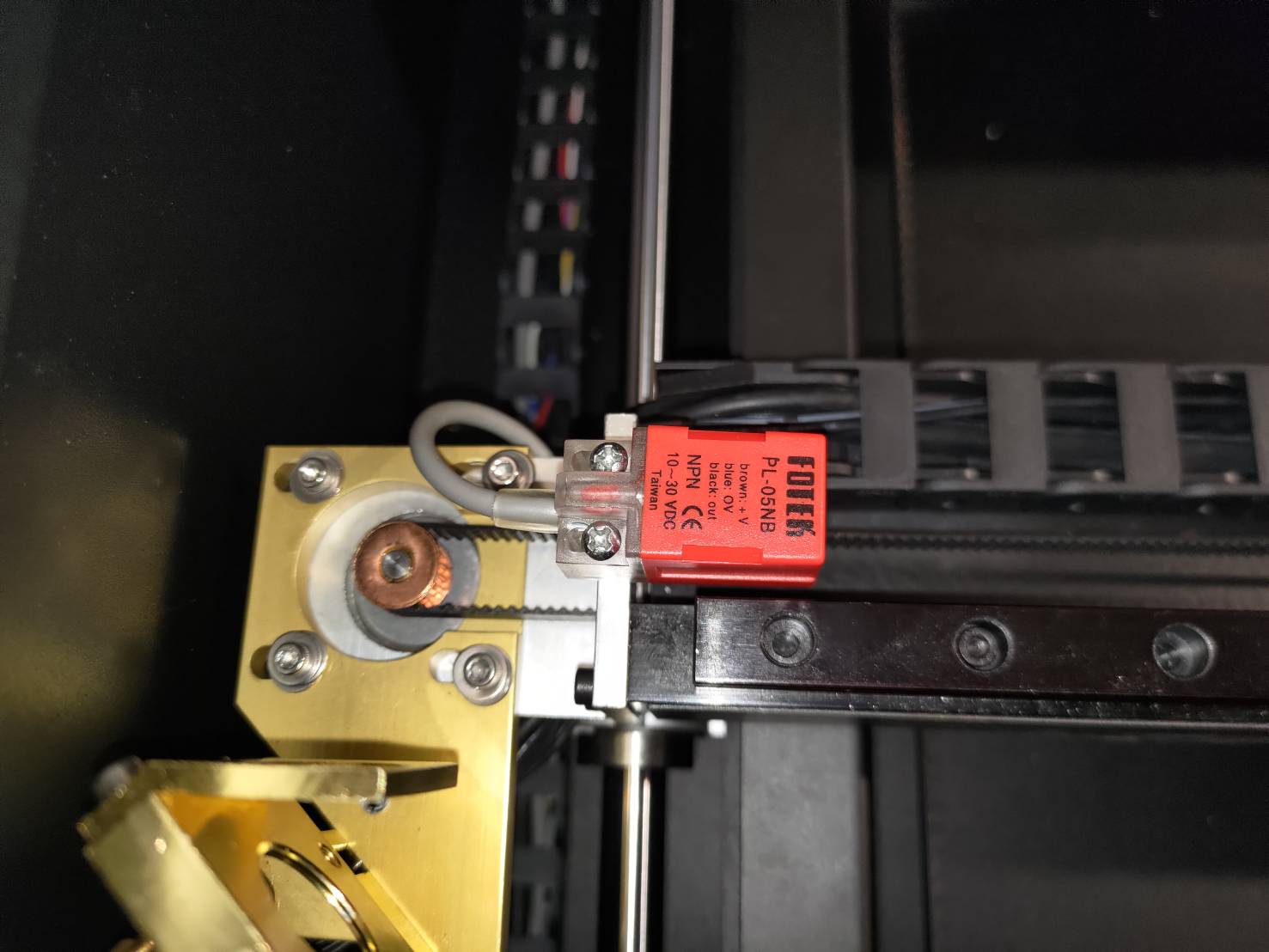

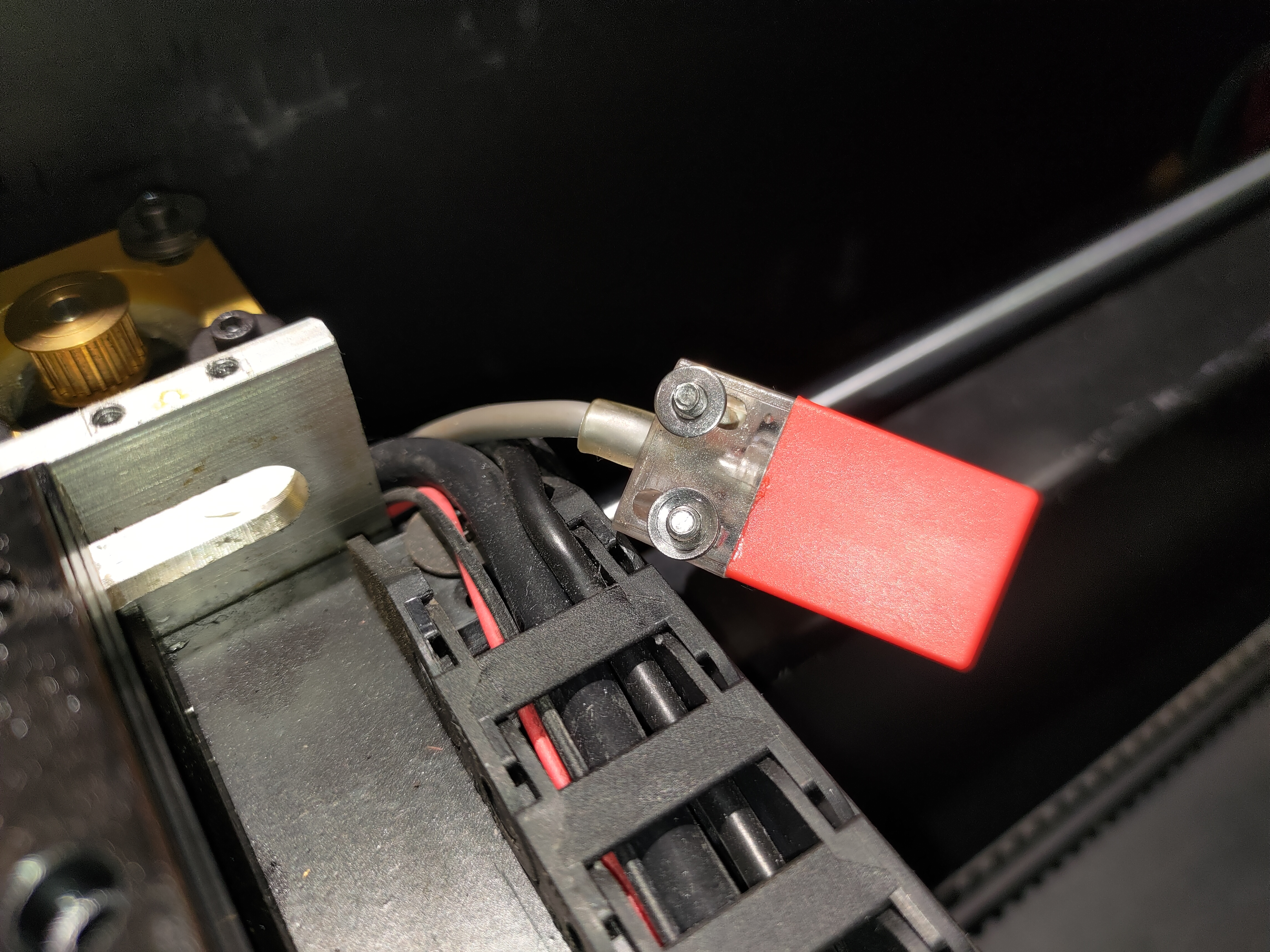

Stap 8.1 - Aanpassing van de eindschakelaar van de X-as:

• Het detectiegebied van de eindschakelaar is mogelijk onvoldoende vanwege de onjuiste positie.
  Maak eerst een foto om de oorspronkelijke positie van de schakelaar vast te leggen.

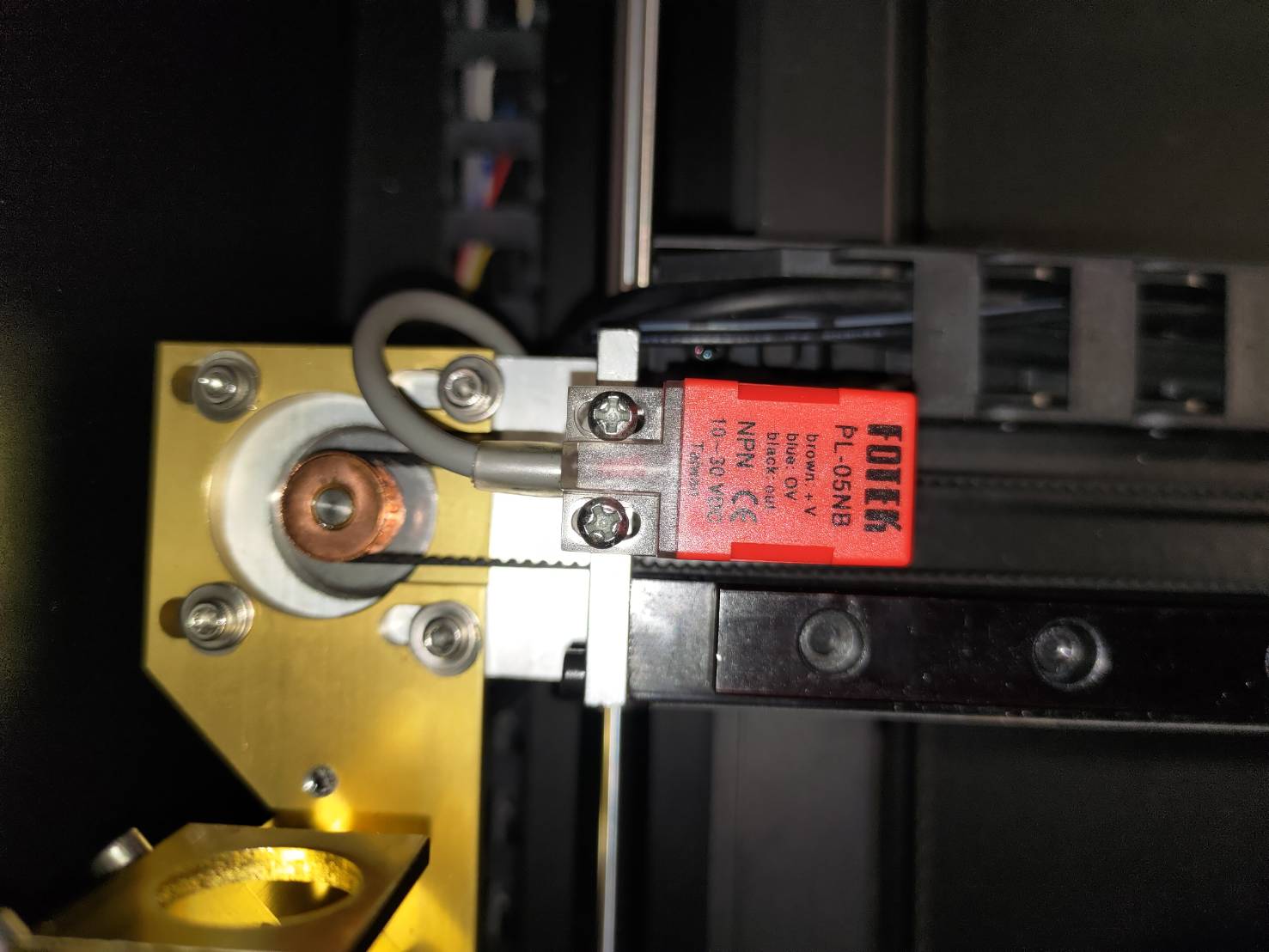

• Draai deze twee schroeven een beetje los en duw de schakelaar naar rechts. Probeer vervolgens opnieuw te homen.



• Als het naar rechts duwen niet helpt, probeer dan naar links te duwen en probeer opnieuw te homen.



• Als het naar rechts duwen niet helpt, probeer de schakelaar dan naar het midden te verplaatsen en probeer opnieuw te homen.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

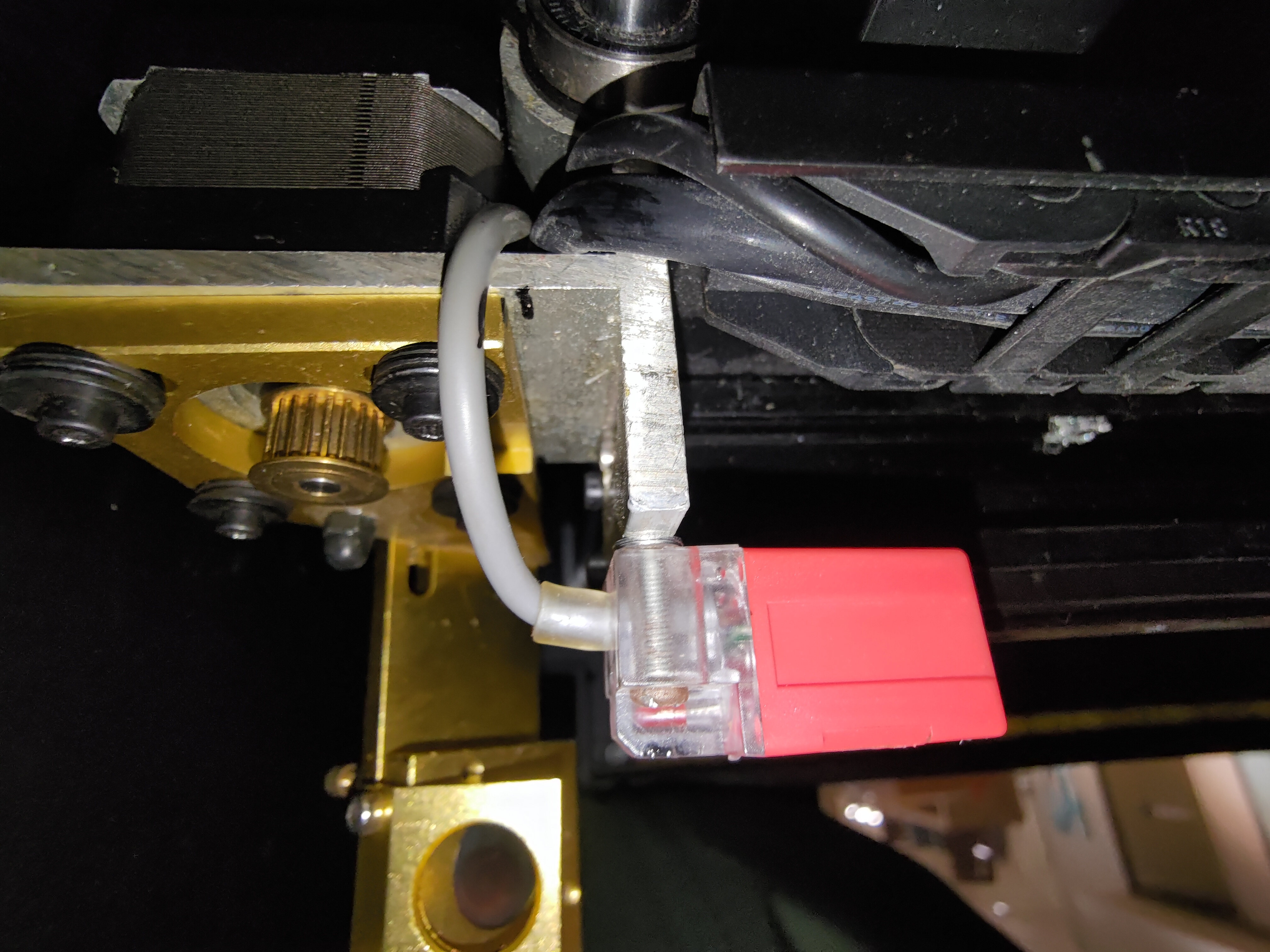

Stap 8.2 - Afstandhouders/ringen toevoegen onder de X-as eindschakelaar:

Het detectiegebied van de eindschakelaar is mogelijk onvoldoende vanwege een te lage positie.

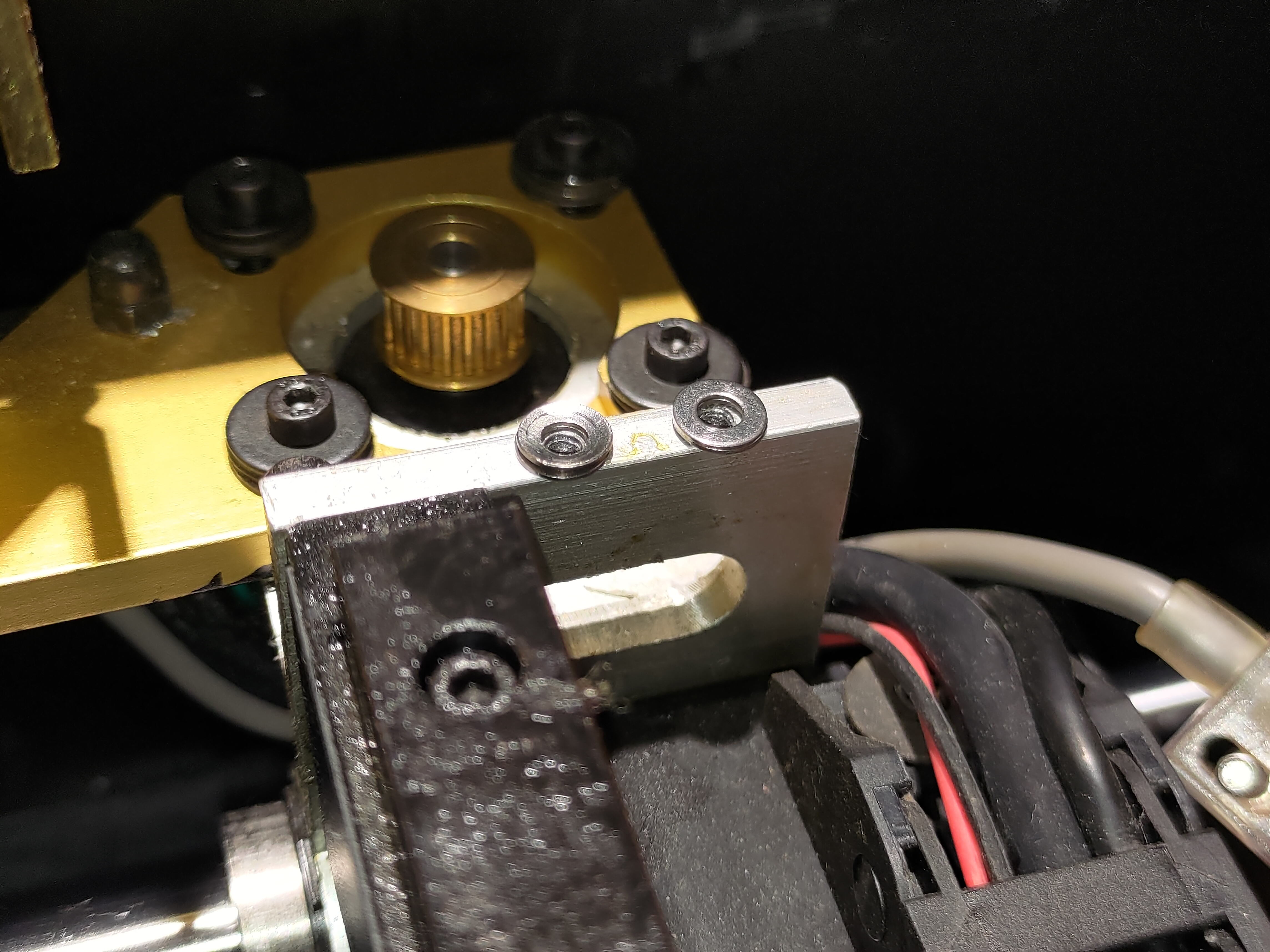

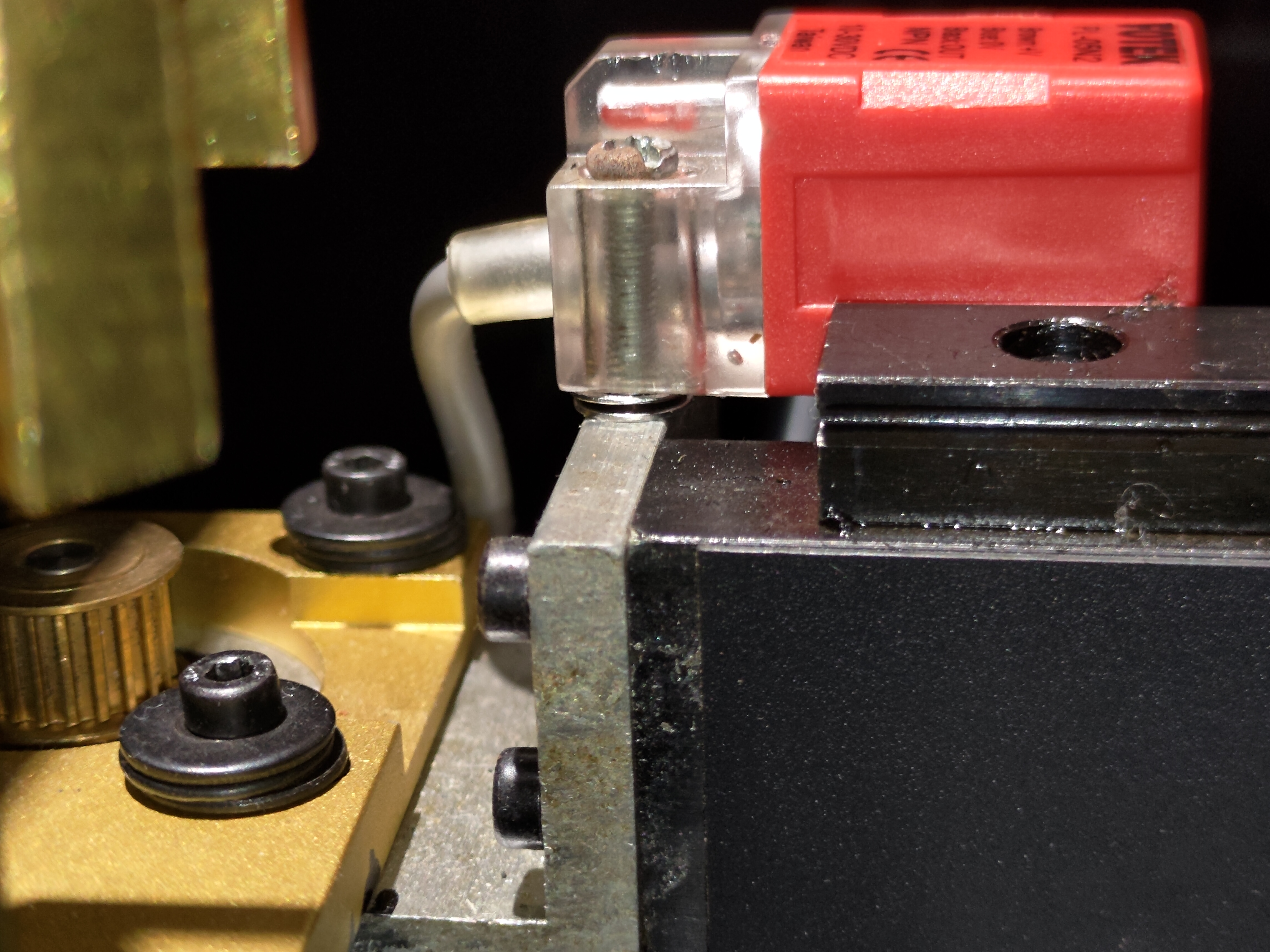

• Verwijder de schakelaar en voeg één of twee afstandhouders/ringen toe op elke schroef om de schakelaar te verhogen.

• Probeer opnieuw te homen om te zien of dit werkt.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 9 - Meld het aan de lokale wederverkoper of FLUX Support:

• Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Neem contact op met de klantenservice]
• Zorg ervoor dat u de checklist en het opgeslagen als een PDF-bestand, zodat je je acties kunt delen.

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX-ondersteuning.
