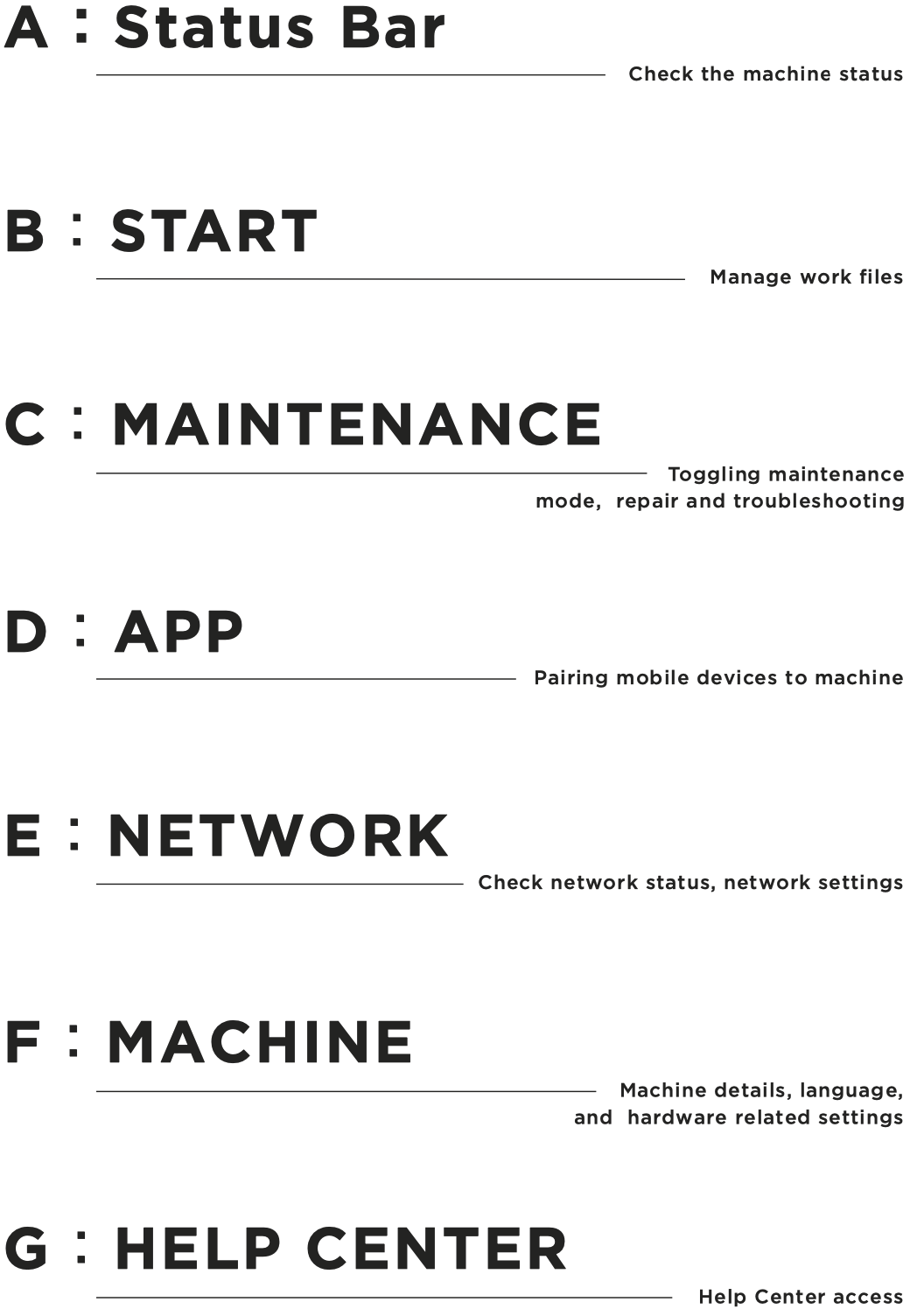

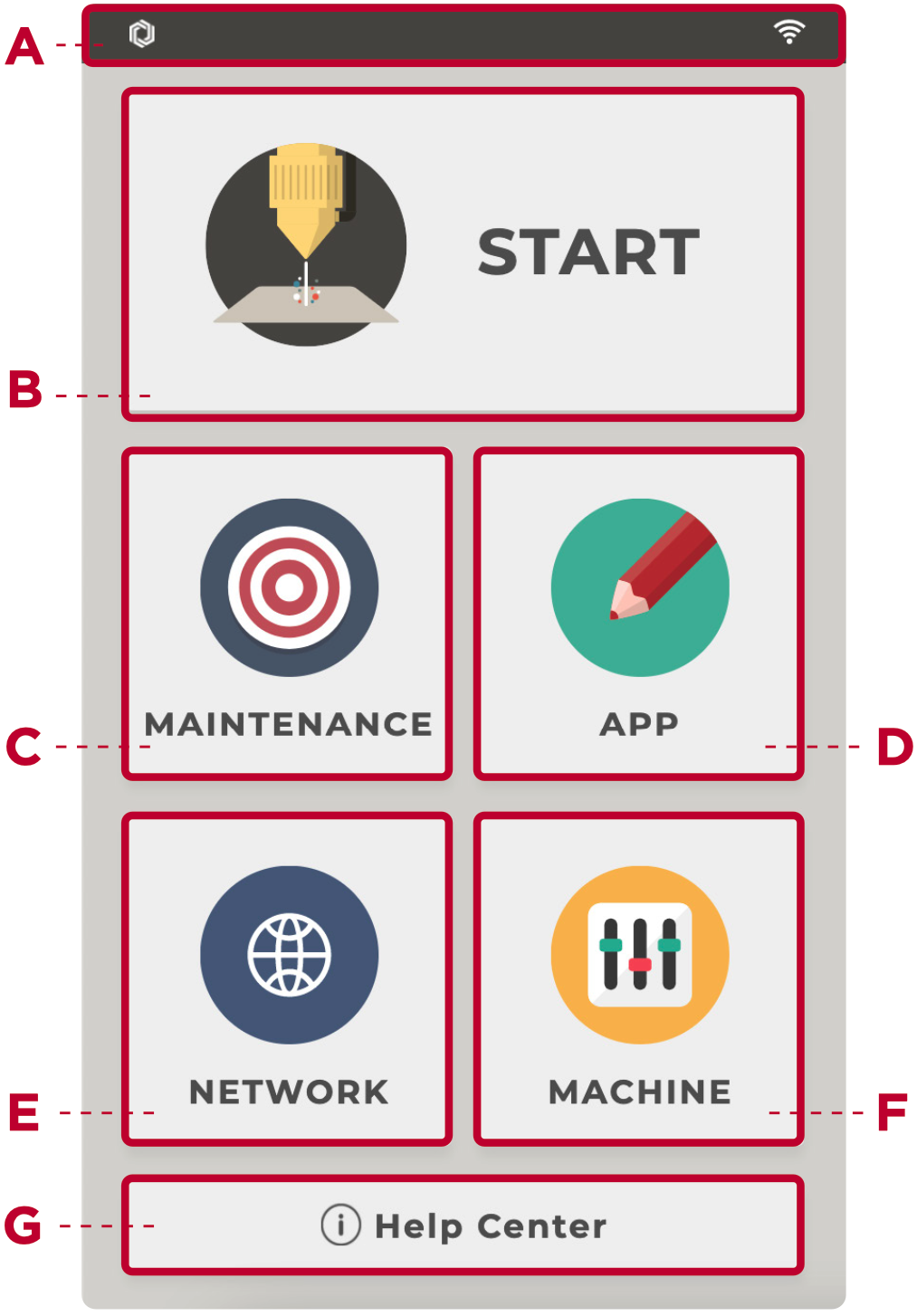

Dit hoofdstuk introduceert de machine-interface en de zeven essentiële functies.



A: Statusbalk

Controleer de machinestatus

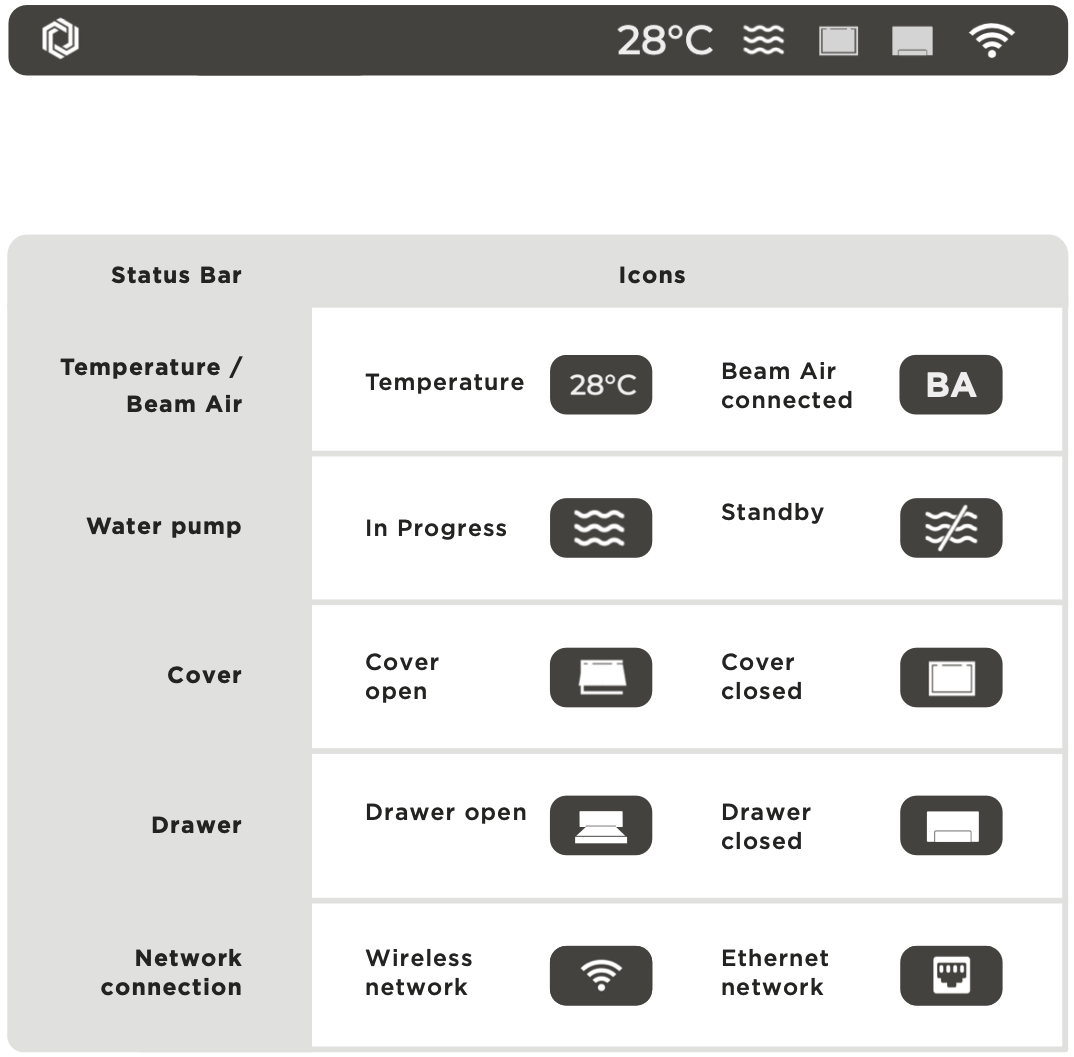

De statusbalk toont de temperatuur, of het is verbonden met Beam Air, waterstroom, status van het openen/sluiten van de deur, evenals het type netwerkverbinding van de machine. Over het algemeen keert u door op de statusbalk te klikken terug naar de startpagina, en tijdens het graveren wordt de pagina vernieuwd.

B：START

Werkbestanden beheren

Er zijn twee manieren om de werktaken over te dragen: Beam Studio-software of een USB-stick. Met beide methoden kunnen de bestanden na overdracht worden gevonden en gebruikt vanuit "START".

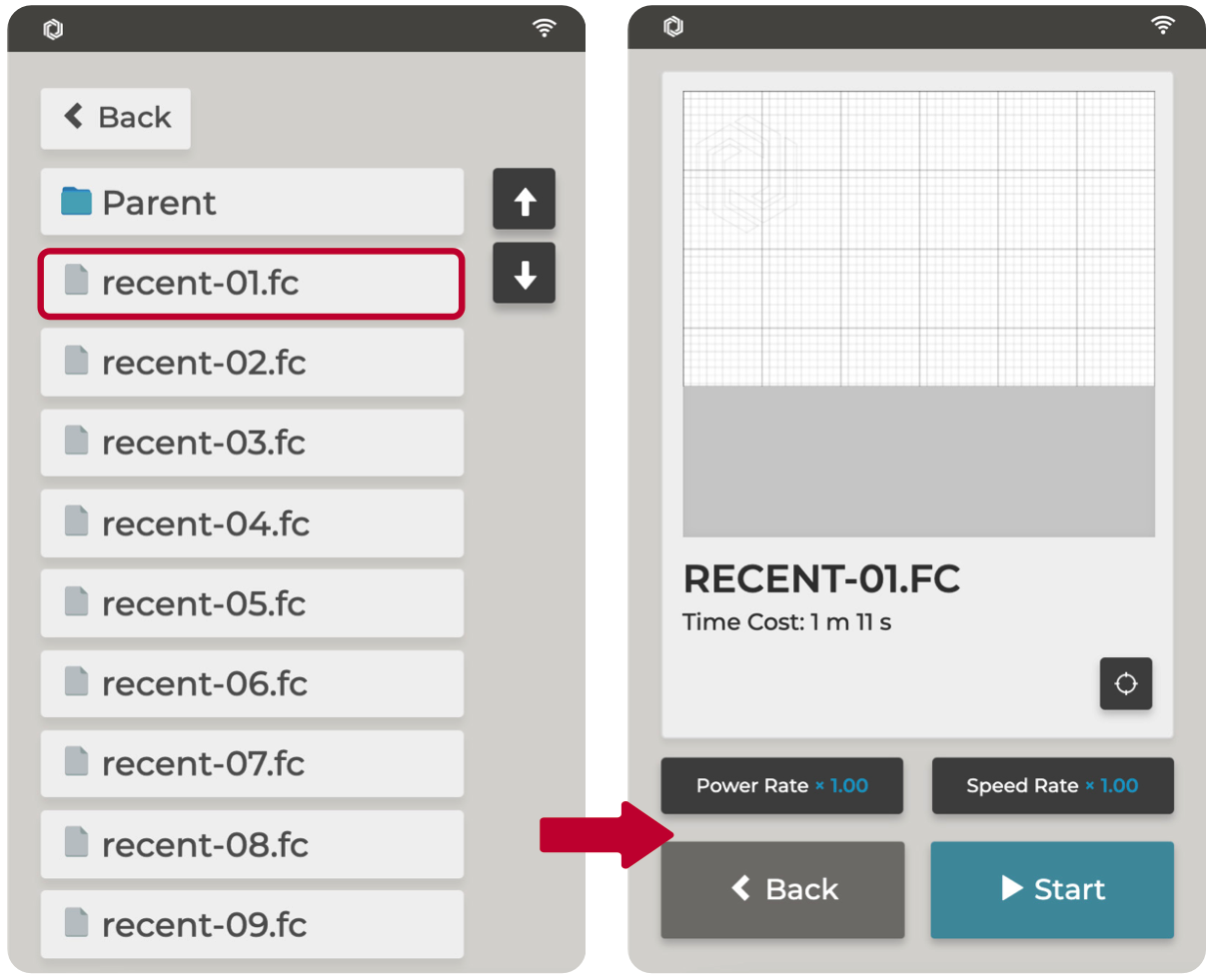

1. Taken die vanaf Beam Studio naar de machine zijn verzonden: "Ingebouwd geheugen" > "Recent" > specifieke taken.
De machine kan maximaal 15 taken opslaan die door Beam Studio zijn verzonden, en recent-01.fc zal de laatst verzonden taak zijn.

2. Bestanden gelezen vanaf USB-sticks: USB-stick > specifieke taken.

Er is geen limiet aan het aantal bestanden dat op een USB-stick kan worden bekeken.

Selecteer het bestand om de werkelijke positie van de afbeelding in het werkgebied, de geschatte verwerkingstijd en het realtime vermogen en de snelheidsverhouding weer te geven.


Het beginpunt kan handmatig worden ingesteld vóór de verwerking, en de vermogensverhouding en snelheidsverhouding kunnen op elk moment tijdens het proces worden ingesteld.

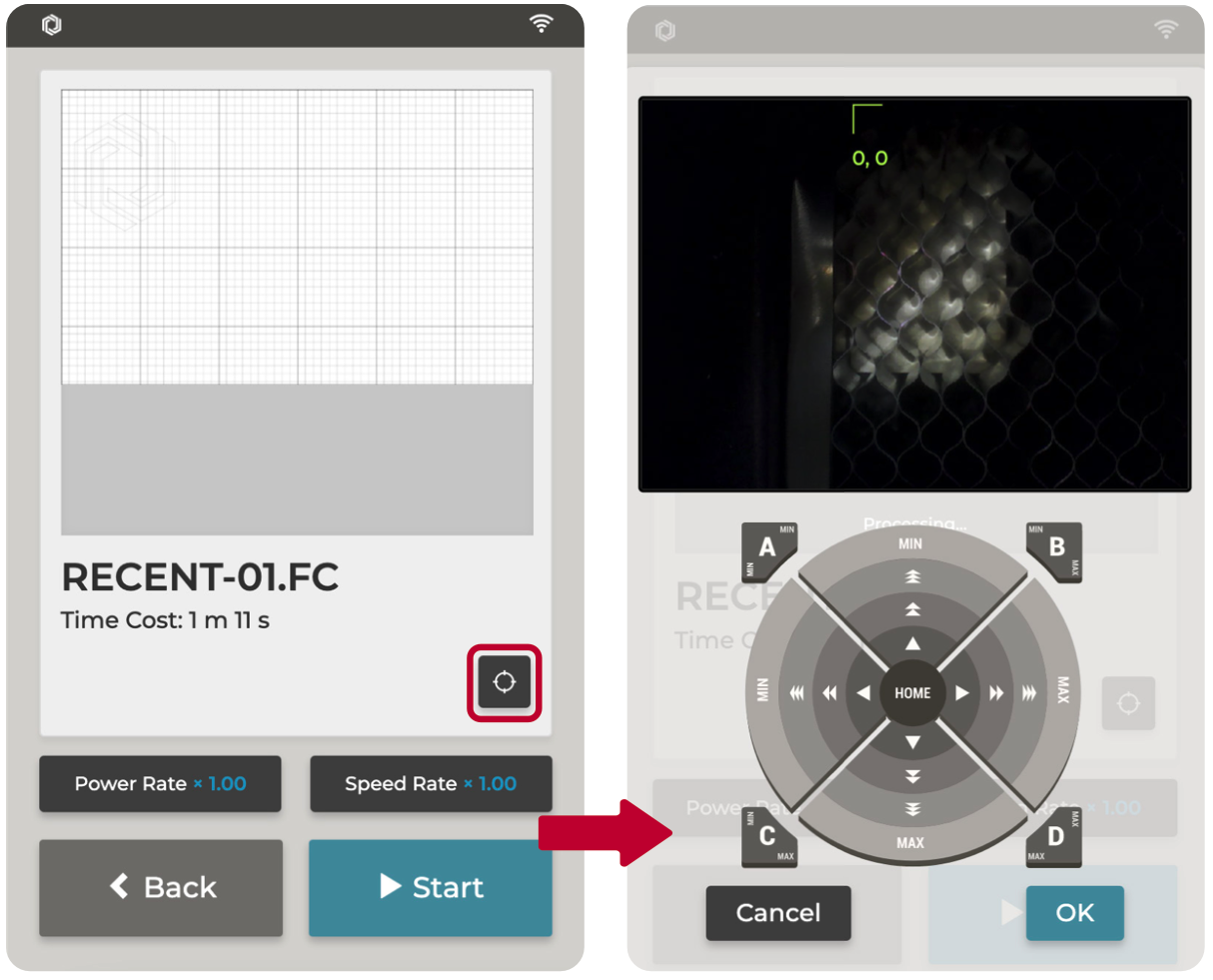

Om het startpunt handmatig in te stellen, klikt u op , verplaats vervolgens de laserkop van de startpositie (0,0) naar de gewenste positie en klik vervolgens op OK.

C: ONDERHOUD

Schakelen tussen onderhoudsmodus, reparatie en probleemoplossing

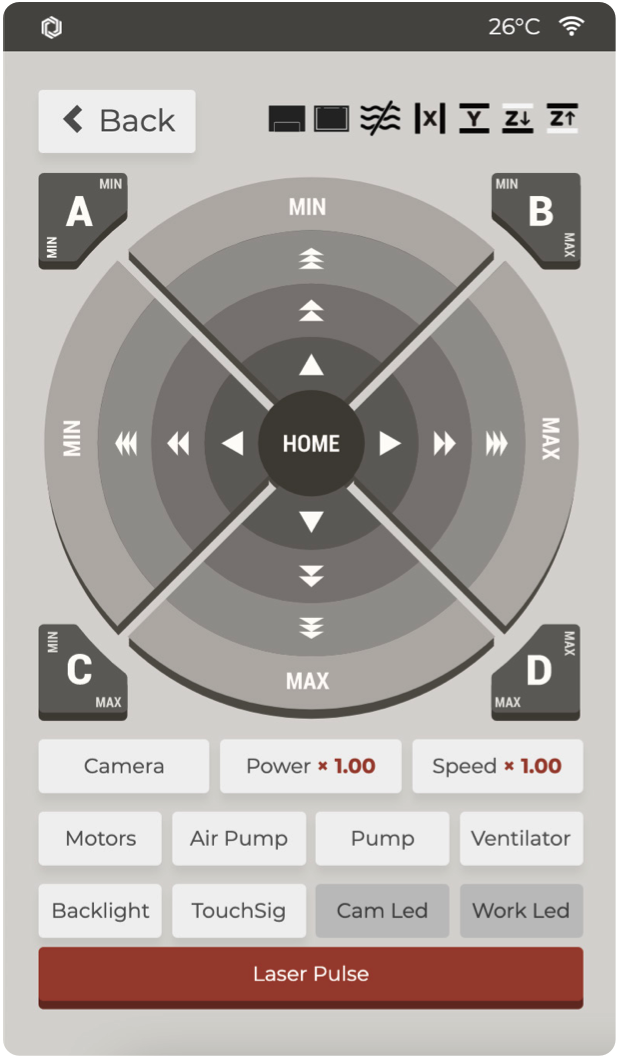

Ga tijdens onderhoud en reparatie naar de pagina ONDERHOUD. Dit is voornamelijk bedoeld voor hardwareschakelaars en signaalweergaven. Het wordt ten zeerste aanbevolen om deze pagina alleen te gebruiken na het lezen van het volgende onderhoudshoofdstuk of onder begeleiding van de klantenservice.


Camera >> Schakel de camera in en de camera-opname wordt op het paneel weergegeven
Vermogen >> Verhoog of verlaag de vermogensverhouding handmatig.
Snelheid >> Verhoog of verlaag de vermogensverhouding handmatig.
Motoren >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Luchtpomp >> Luchtpomp in- of uitschakelen
Pomp >> De waterpomp in- of uitschakelen
Ventilator >> De ventilator in- of uitschakelen
Achtergrondverlichting >> Test de achtergrondverlichting van het scherm (Het scherm wordt een paar seconden zwart)
TouchSig >> Test het aanraaksignaal (De aanraakfunctie wordt een paar seconden uitgeschakeld)
Cam Led >> Deze knop is niet beschikbaar in HEXA. (Het LED-licht zal normaal aan zijn en kan niet worden uitgeschakeld.)
Werk Led >> Schakel het LED-licht in het werkgebied in of uit.
Laserpuls >> Vuur de laserbuis af. Het wordt meestal gebruikt voor het aanpassen van het optische pad en het testen van de gezondheid van de laserbuis.

D：APP

Mobiele apparaten koppelen aan de machine

Download de Beam Go-app en verbind uw mobiele apparaat met hetzelfde draadloze netwerk. Klik op de APP en scan de QR-code om uw mobiele apparaat te koppelen aan uw machine.


*Beam Go is de mobiele versie van Beam Studio.

E: NETWERK

Controleer de netwerkstatus en netwerkinstellingen

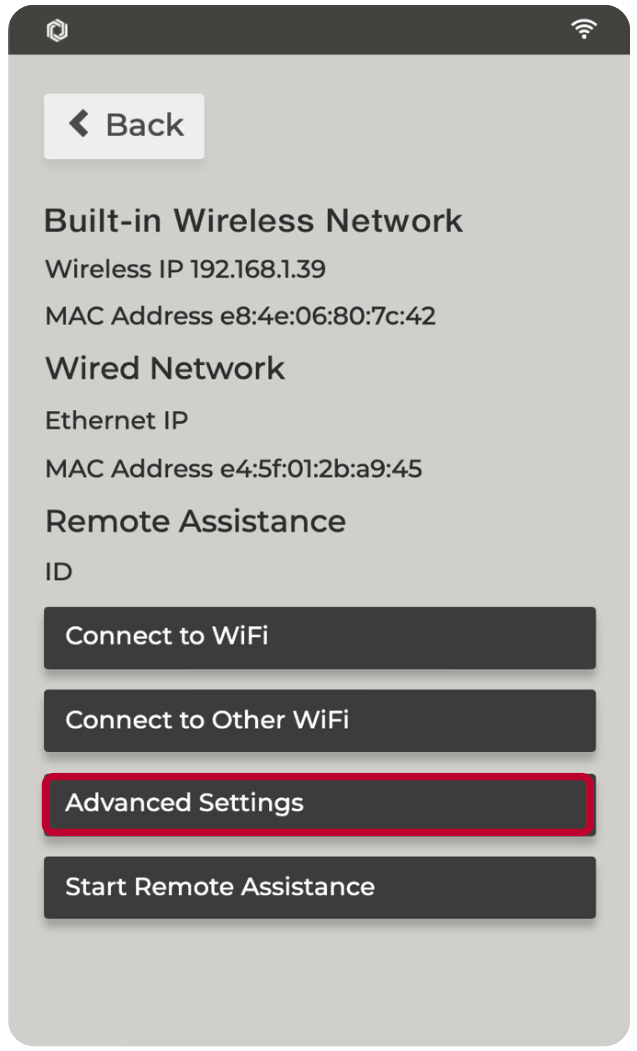

Dit scherm toont het netwerk IP-adres en bevestigt of de verbinding via Wi-Fi of Ethernet-kabel actief is (het MAC-adres voor de actieve interface heeft een waarde).

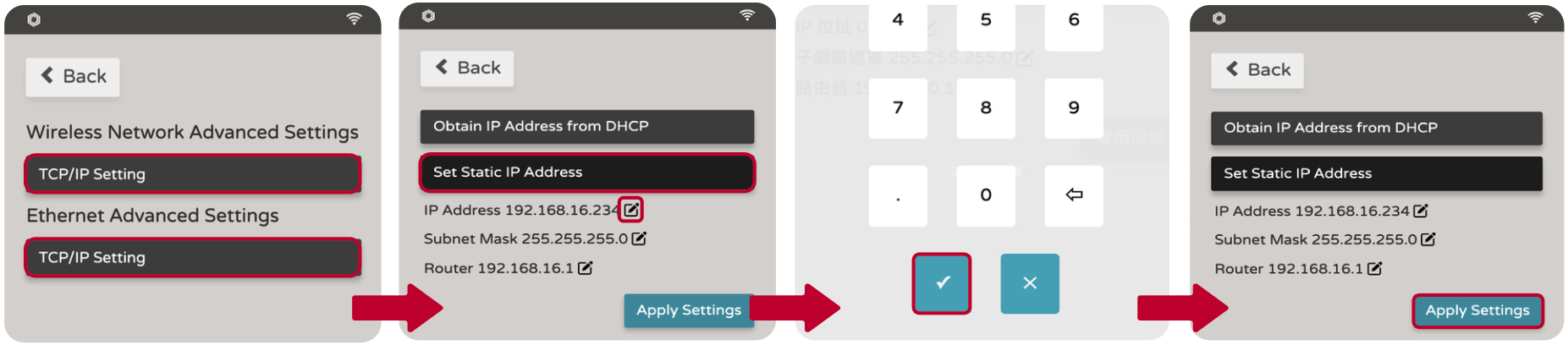

Geavanceerde instellingen: Wijs handmatig een statisch IP-adres toe aan de machine in dit menu, inclusief het IP-adres, subnetmasker en gateway.

Start Externe Ondersteuning: Start een begeleide ondersteuningssessie met de klantenservice.


Opmerking: Bij gebruik van een draadloos (Wi-Fi) of bekabeld netwerk (behalve bij directe verbinding), verkrijgt de machine automatisch een IP-adres via DHCP of kan handmatig een statisch IP-adres worden toegewezen.

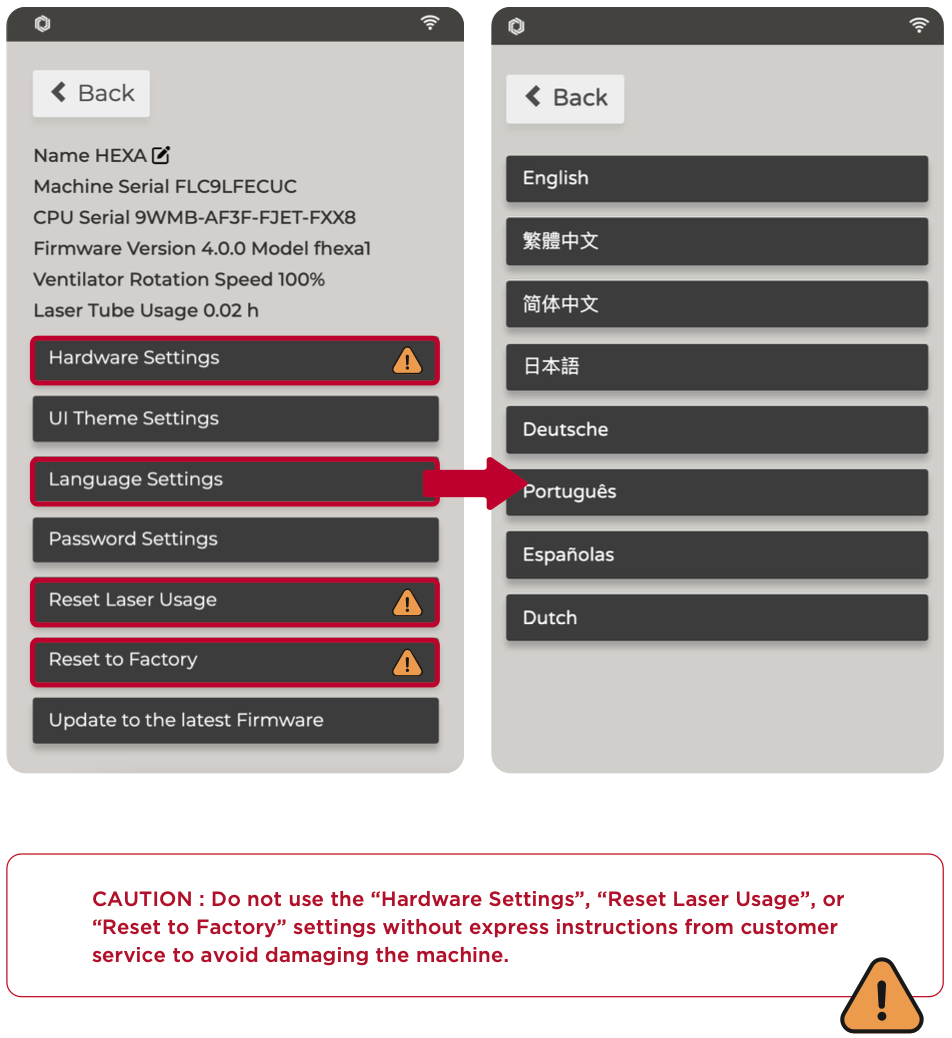

F: MACHINE

Machine details, taal en hardware-gerelateerde instellingen

Als u problemen ondervindt, raadpleeg sectie G: Help Center.

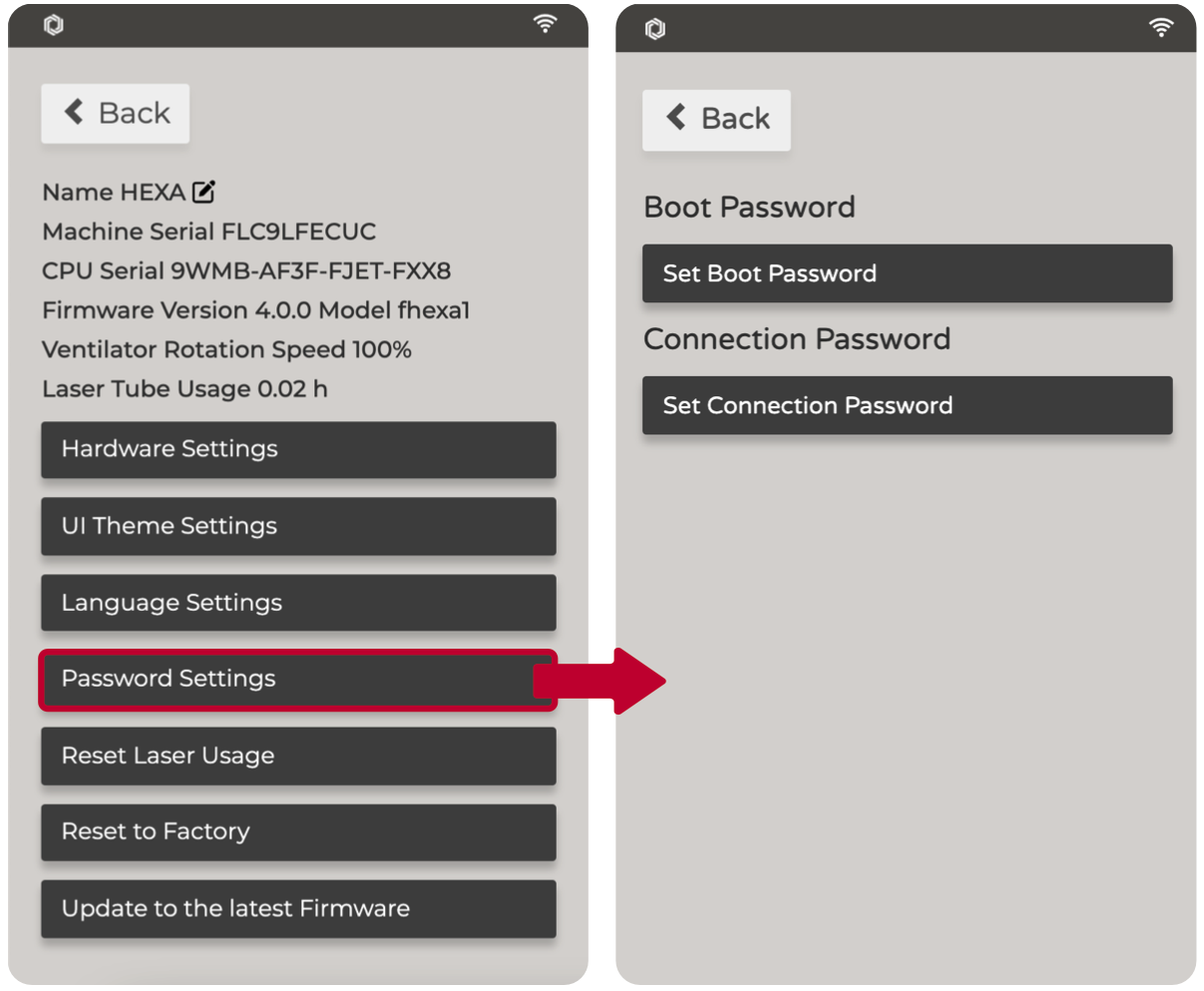

Zodra het verbindingswachtwoord is ingesteld, moet u het verbindingswachtwoord invoeren wanneer u voor de eerste keer verbinding maakt met de machine. Het wachtwoord kan worden gewijzigd of uitgeschakeld.


Update de firmware naar de nieuwste versie door te klikken op "Update naar de nieuwste Firmware". U kunt de firmware ook updaten via de software-interface (Zie【Software Bediening】 "Menu" - "Machines"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Sluit de USB-stick aan op een USB-poort en start de machine opnieuw op.


G: HELP CENTER

Toegang tot het Help Center

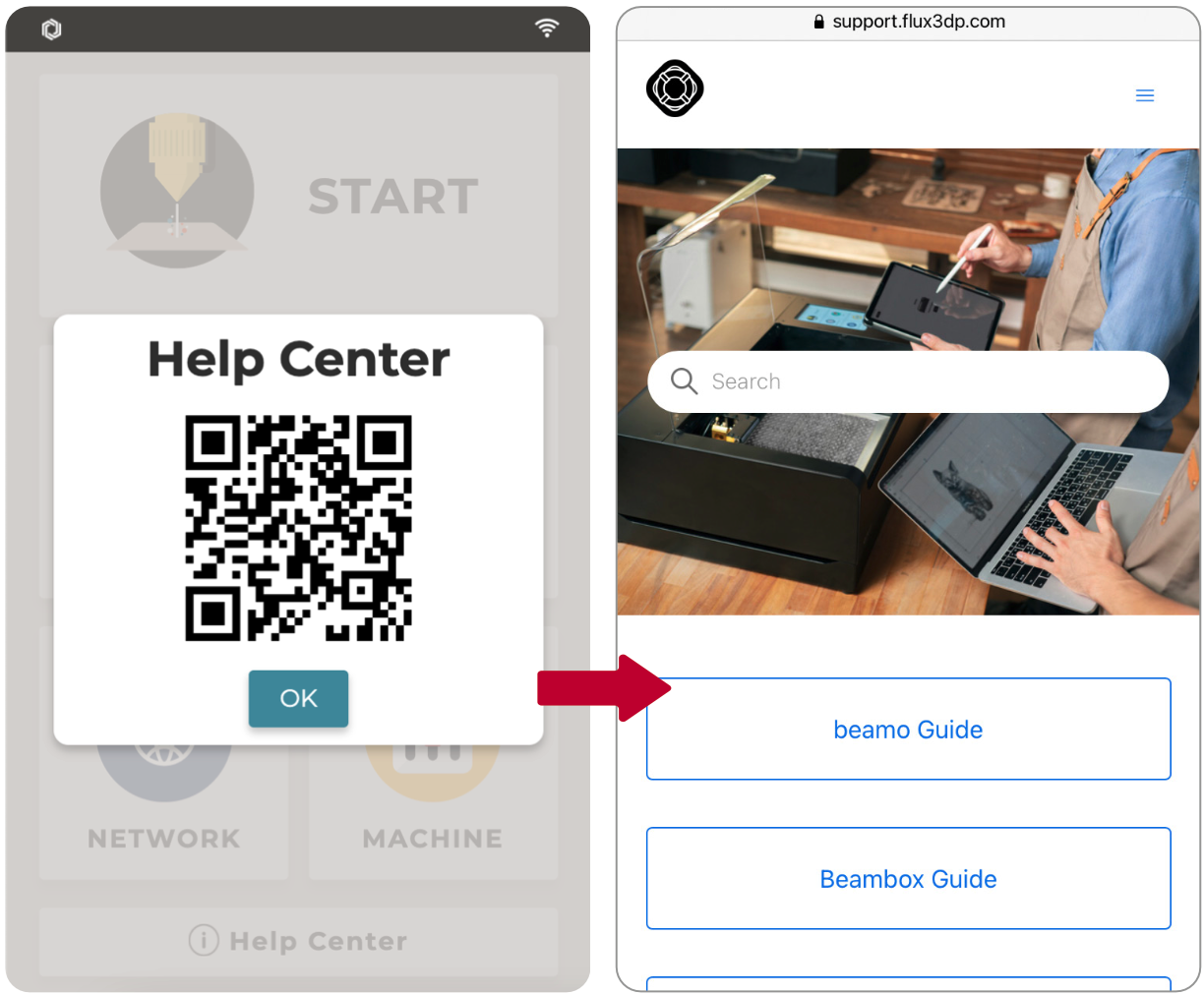

Als u vragen heeft, klik dan op "HELP CENTER", scan de QR-code en doorzoek het Help Center op de officiële FLUX-website voor mogelijke oplossingen.
