#904 Homing mislukt / Homing problemen / Niet in staat om te homen

FLUX Support Team
  • Bijgewerkt

Beschrijving

Houd er rekening mee dat de oorzaken van een #904-fout kunnen variëren. Het probleem kan blijven bestaan na het volgen van de onderstaande stappen.
U kunt echter nog steeds nuttige informatie verzamelen voor het FLUX-team om het probleem effectiever te verduidelijken.



Stap 0 - Gebruik de checklist om de stappen te volgen en de resultaten vast te leggen

Deze lijst markeert alle tests die u in de tutorial hebt gedaan.
Nadat de tests zijn voltooid, sla de lijst op als een PDF-document en stuur deze naar uw wederverkoper of het FLUX-team.

Klik op de link om toegang te krijgen tot de #904 probleemoplossing checklist: #904 Homing mislukt - Checklist (Ador)



Stap 1 - Verwijder de module en het materiaal

Verwijder alle dingen (inclusief de module) in het werkgebied voordat u begint, zodat niets het homing-proces beïnvloedt.





Stap 1.1 - Controleer handmatig of de module soepel kan worden verplaatst

  • Schakel de machine uit en verwijder het netsnoer.
  • Verplaats de modulekop handmatig naar alle 4 hoeken.



Raadpleeg de volgende stappen dienovereenkomstig:

  • Als de modulekop NIET soepel kan worden verplaatst, raadpleeg dan Stap 1.2

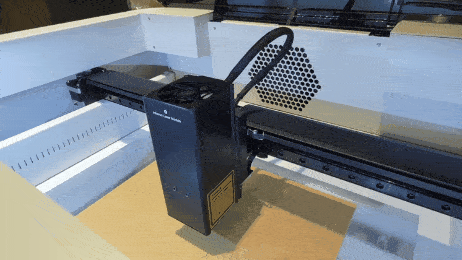

  • Als de modulekop soepel kan worden verplaatst, zoals in de .gif hierboven, ga dan naar Stap 2



Stap 1.2 - Smeer de rails

  • Raadpleeg het artikel - Smeren.
  • Na het smeren, ga terug naar Stap 1 en kijk of de modulekop soepel kan bewegen.



Controleer het resultaat dienovereenkomstig:

  • Ja, de modulekop kan soepel bewegen zoals in de .gif >> Probleem opgelost.
  • Nee, de modulekop kan NIET soepel worden bewogen >> Hardwareprobleem - Roestige rails >>Maak een video van de situatie, verwijzend naar de handleiding, en ga naar Stap 9 om het probleem te melden.



Stap 2 - Sluit de mogelijkheid van firmwareproblemen uit

Een mislukte firmware-installatie kan fouten veroorzaken bij het homen, en het resetten naar fabrieksinstellingen kan de mogelijkheid van firmwareproblemen effectief elimineren.

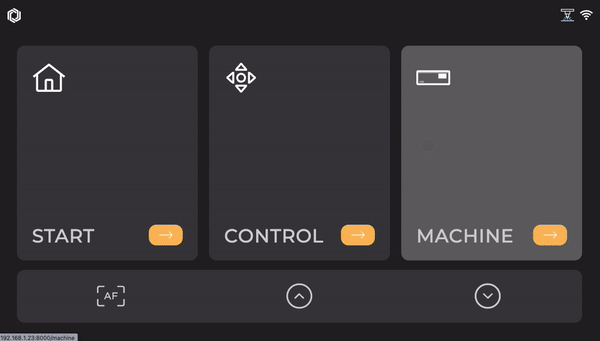

  • Reset eerst naar fabrieksinstellingen (Hoofdpagina > Machine > Instellingen > Reset naar fabriek > Ja)
    ezgif.com-gif-maker (4).gif
  • Volg vervolgens de stappen in de link over Hoe de firmware van de machine bij te werken en zorg ervoor dat deze is bijgewerkt naar de nieuwste versie.

  • Probeer opnieuw te homen zodra de update is voltooid.


Controleer het resultaat dienovereenkomstig:

  • Ja, Het homet succesvol na de bovenstaande stappen >> Probleem opgelost.
  • Nee, het homingprobleem blijft bestaan na de bovenstaande stappen >>Ga naar Stap 3



Stap 3- Controleer de signalen van het moederbord

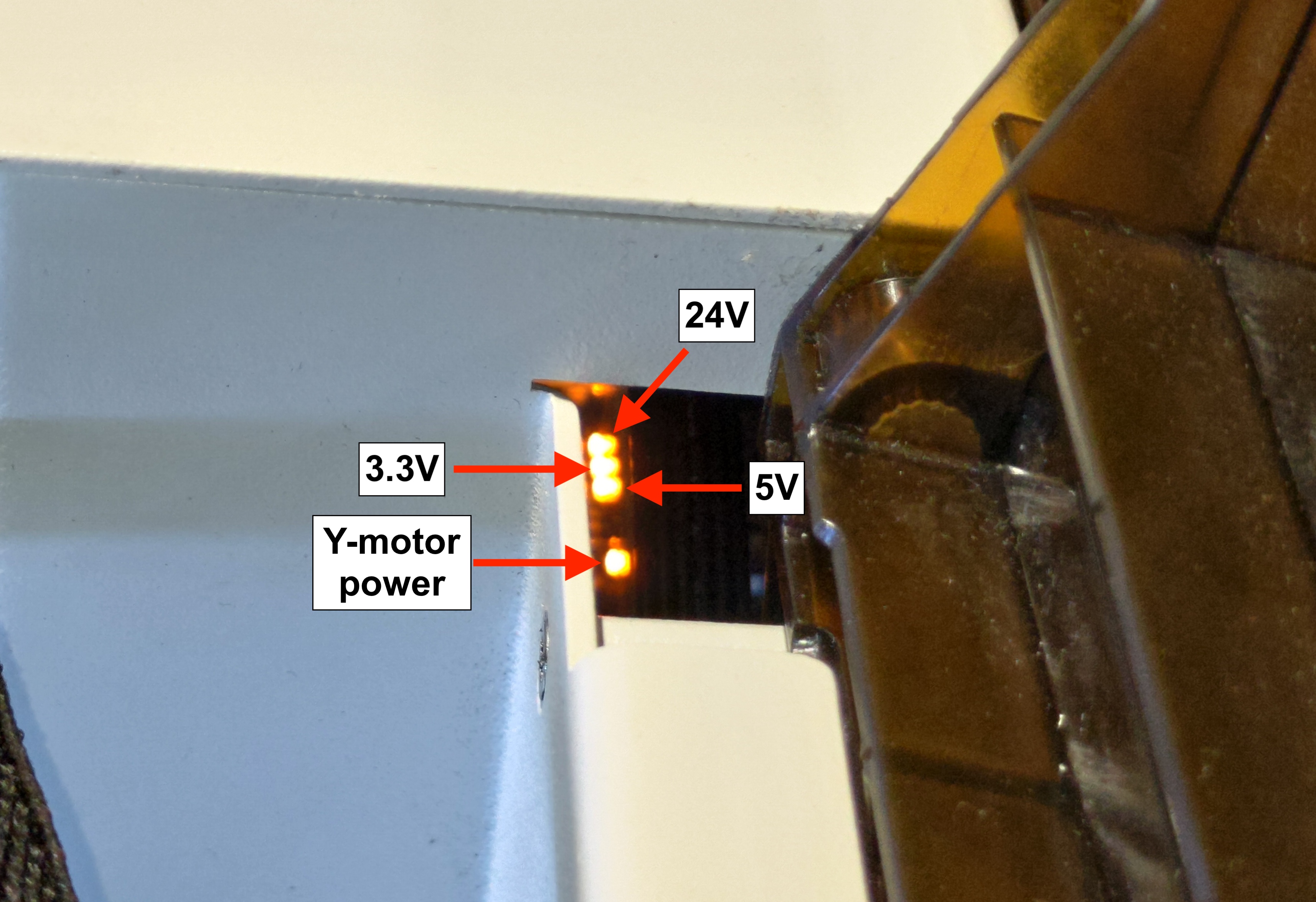

Er zijn 4 oranje LED-lampjes op het moederbord die verschillende delen van de machine weergeven.


Raadpleeg de video over hoe u de signalen van het moederbord kunt vinden

Video



Controleer of het probleem dienovereenkomstig is opgelost:

  • Alle lampjes blijven branden en geen ervan knippert >> Ga naar Stap 4
  • Eén of meer lampjes zijn uit of knipperen >> Hardwareprobleem- Defect moederbord of voedingsadapter >>Maak een video van de situatie, verwijzend naar de video, en ga naar Stap 9 om het probleem te melden.



Stap 4- Controleer de eindschakelaars

Een eindschakelaar wordt gebruikt om de laserkop te stoppen wanneer deze het einde bereikt.

De eindschakelaar kan defect zijn, wat leidt tot problemen met de homing, waardoor de laserkop niet stopt of te vroeg stopt.



Bekijk de onderstaande video om te controleren of uw eindschakelaar-pictogrammen correct reageren wanneer erop wordt gedrukt.

▵Ingedrukt = pictogram sluit

▵Niet ingedrukt = pictogram opent



X&Y eindschakelaar controle



Controleer of het probleem dienovereenkomstig is opgelost:

  • Both X&Y axis function >> Ga naar Stap 5
  • Alleen de X-as heeft problemen >> Hardware problemen - Z-motorkaart of de FPC-connector (30-pins) fout >> Maak een video van de situatie, verwijzend naar de video en ga naar Stap 9 om het probleem te melden.
  • Alleen de Y-as heeft problemen >> Hardware problemen - Y-motorkaart fout  >> Maak een video van de situatie, verwijzend naar de video en ga naar Stap 9 om het probleem te melden.
  • Geen van beide X- of Y-assen functioneert >> Hardware problemen - Defecte hoofdkaart of FPC-connector (38-pins) fout >> Maak een video van de situatie, verwijzend naar de video en ga naar Stap 9 om het probleem te melden.
  • Ongebruikelijk geluid bij homing, kan niet naar het onderhoudsmenu gaan >> Ga naar Stap 6



Stap 5 - Controleer of de AF-module functioneert

Test de functie van de hoofdkaart door op de AF-knop te klikken.


Klik op de AF-knop om te zien of deze goed functioneert.

Controleer het resultaat dienovereenkomstig:

  •
  •
  •
  • Ja, de Z-as beweegt correct en de AF werkt >> Stap 6
  • Nee, de Z-as beweegt, maar de AF kan niet correct focussen/beweegt willekeurig >> Hardware probleem - Defecte hoofdkaart >> Maak een video van de situatie, verwijzend naar de video, en ga naar Stap 9 om het probleem te melden.
  • Nee, de Z-as zal niet bewegen >>Hardware probleem - Defecte hoofdkaart >> Maak een video van de situatie, verwijzend naar het voorbeeld, en ga naar Stap 9 om het probleem te melden.



Stap 6 - Kijk of de eindschakelaars AUTOMATISCH activeren

Controleer of de situaties in de onderstaande video's voorkomen.
(De modulekop begint luide geluiden te maken en stopt niet wanneer deze naar de bovenkant of de linkerhoek beweegt.)

Video 1- Y-limiet mislukt


Video 2- X-limiet mislukt


Controleer het resultaat dienovereenkomstig:

  • Ja,  hetzelfde probleem als video 1 getoond gebeurde >> Stap 7
  • Ja,  hetzelfde probleem als video 2 getoond gebeurde >> Stap 8
  • Nee, geen van de problemen in de video's gebeurde >> Hardware-probleem- X & Y-motoren/Z-motorkaarten/X-motorkaarten >> Maak een video van de situatie, verwijzend naar het voorbeeld, en ga naar Stap 9 om het probleem te melden.



Stap7- X-as Nivellering Aanpassing

Volg de stappen in de onderstaande link om de nivellering van de X-as te controleren en aan te passen-
X-as Nivellering Aanpassing



Controleer het resultaat dienovereenkomstig:

  • Bevestigd niveau, homing succesvol>> Probleem opgelost

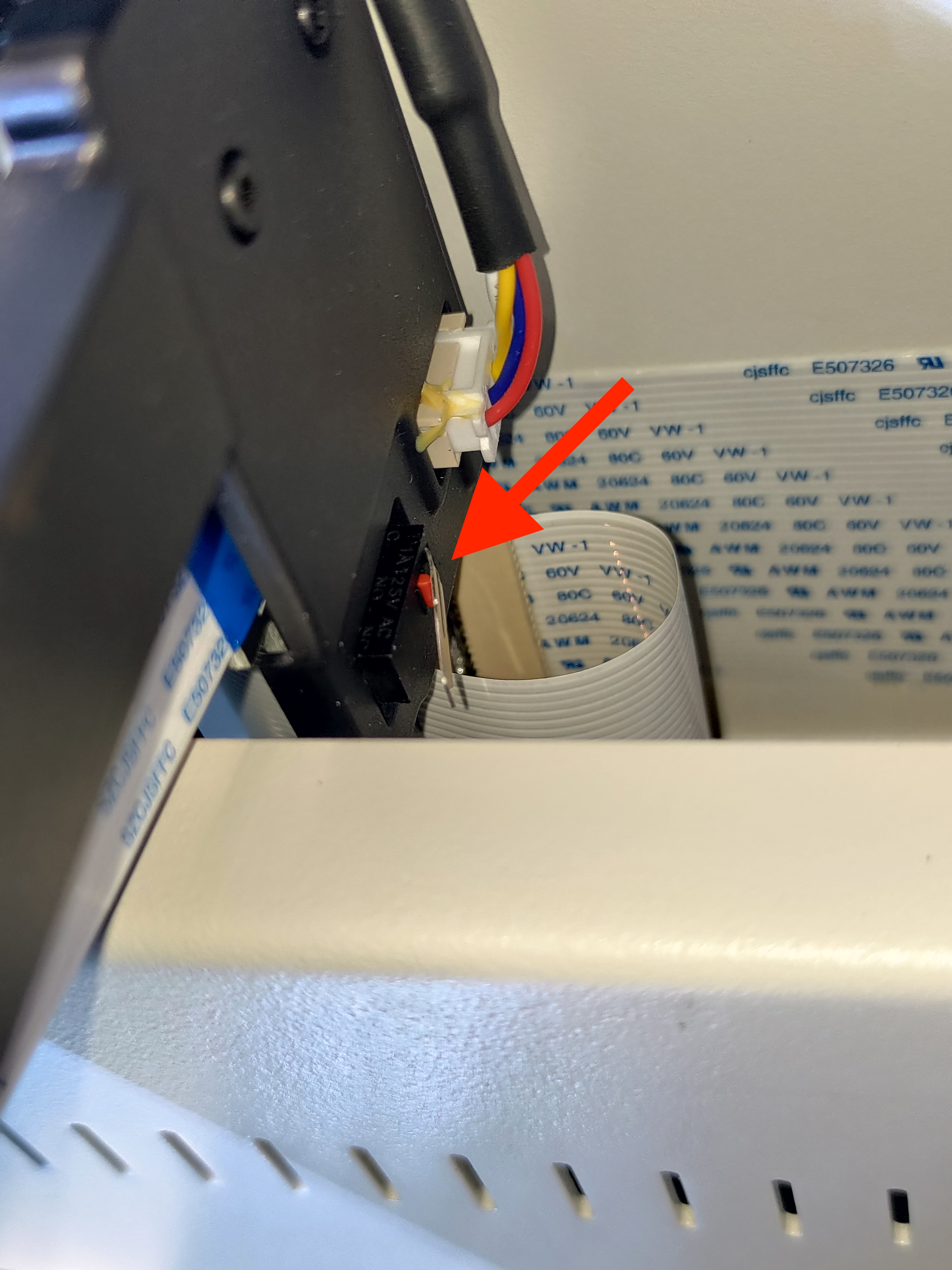

Stap 7.1 - Verleng Y-as Eindschakelaar Contactoppervlak

De metalen lip op de eindschakelaar kan na verloop van tijd slijten, wat de gevoeligheid van de activering van de eindschakelaar beïnvloedt.379060.jpg


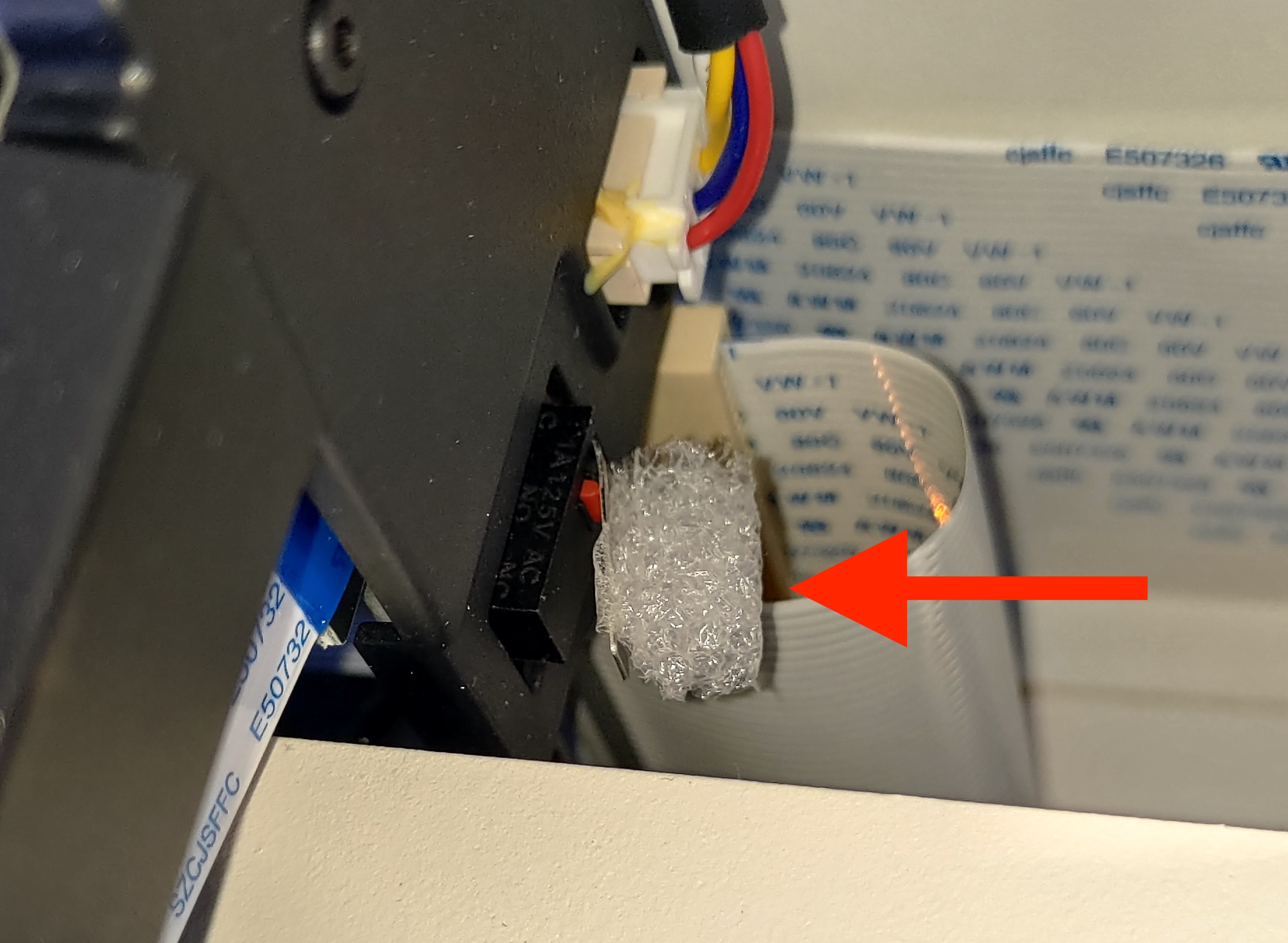

Zoals te zien is in de onderstaande afbeelding, kan het toevoegen van een stuk schuim of soortgelijk materiaal aan de lip tijdelijk los het probleem op van de metalen plaat die geen contact maakt met de Y-as eindschakelaar.379056.jpg

Controleer het resultaat dienovereenkomstig:

  • Na uitschuiven, succesvol gehomed. >> Probleem opgelost
  • Homing mislukt >> Onbekend probleem >> Maak een video van de situatie, verwijzend naar het voorbeeld en ga naar Stap 9 om het probleem te melden.



Stap 8 - Controleer of de kabel interfereert

Soms, als de kabels niet goed georganiseerd zijn, kan dit de activering van de X-as eindschakelaar beïnvloeden, wat resulteert in een mislukte homing.



Controleer het resultaat dienovereenkomstig:

  • Ja >> Na aanpassingen, succesvol gehomed.  >> Probleem opgelost

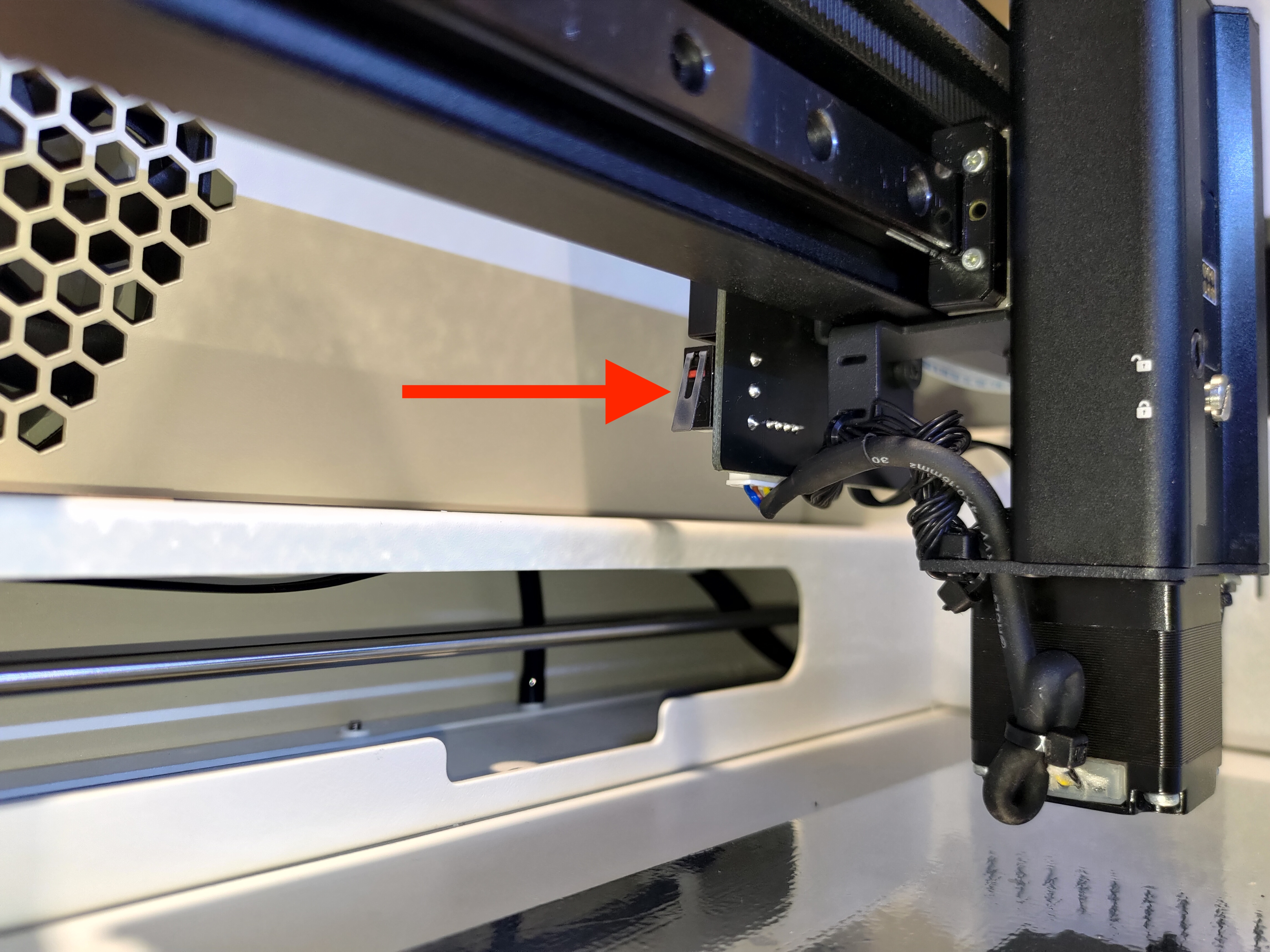

Stap 8.1 - Breid het contactoppervlak van de X-as eindschakelaar uit

De metalen lip op de eindschakelaar kan na verloop van tijd slijten, wat de gevoeligheid van de activering van de eindschakelaar beïnvloedt.379061.jpg

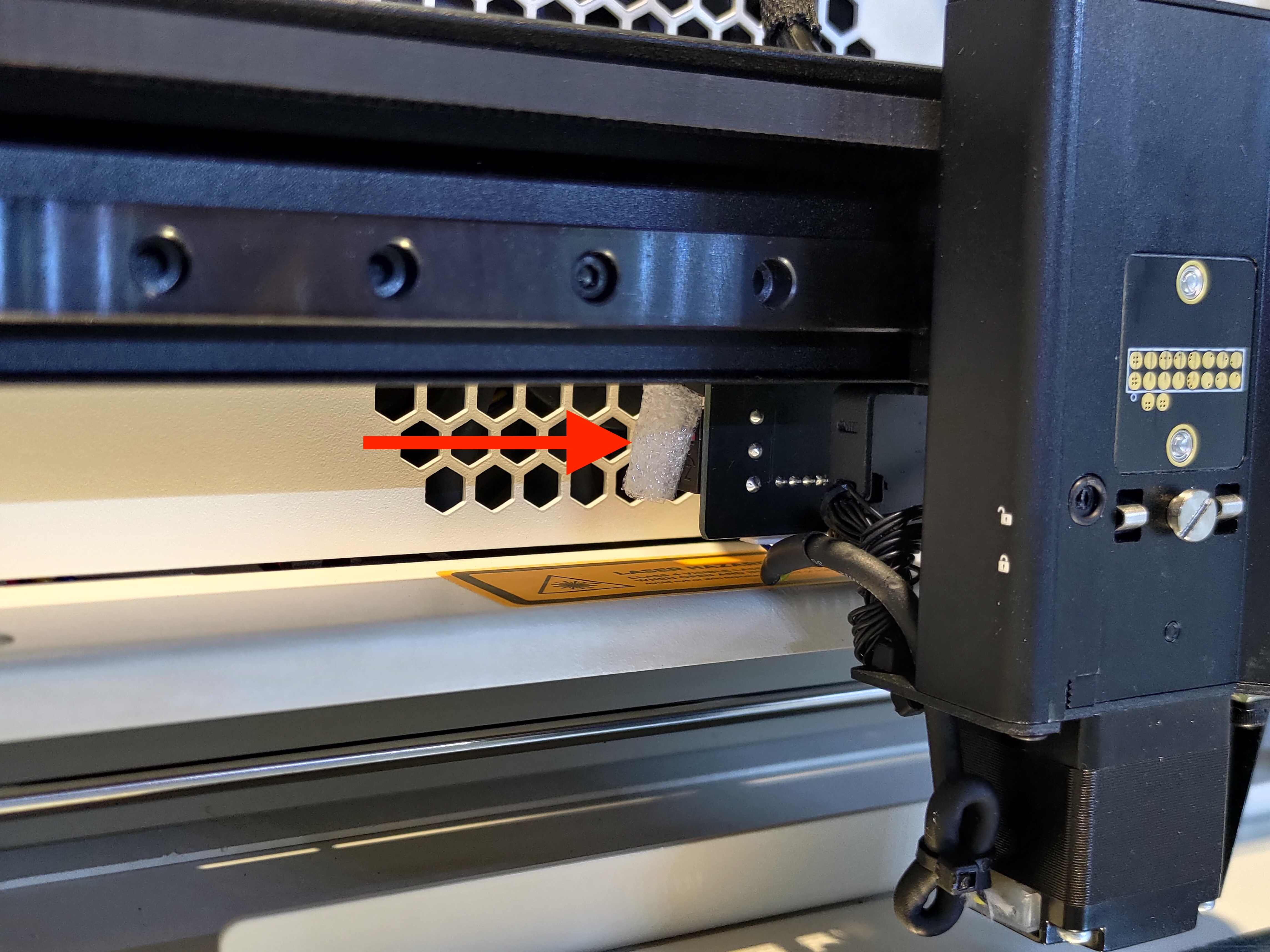

Zoals te zien is in de onderstaande afbeelding, kan het toevoegen van een stuk schuim of soortgelijk materiaal aan de lip tijdelijk los het probleem op van de metalen plaat die geen contact maakt met de X-as eindschakelaar.379059.jpg



Controleer het resultaat dienovereenkomstig:

  • Na uitschuiven, succesvol gehomed. >> Probleem opgelost
  • Homing mislukt >> Onbekend probleem >> Maak een video van de situatie, verwijzend naar het voorbeeld en ga naar Stap 9 om het probleem te melden.



Stap 9 - Neem contact op met de klantenservice

  • Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Neem contact op met de klantenservice]
  • Zorg ervoor dat u de checklist hebt voltooid en deze als PDF-bestand hebt opgeslagen om uw acties te delen.

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, zullen nodig zijn om te delen met de wederverkoper of FLUX-ondersteuning.
