4-2 Reiniging van de lasermodule (10W/20W diodelaser module)

Aanbevolen onderhoudsfrequentie: eenmaal per maand.

Onderhoudsstappen:

A. Reiniging van de ventilator
B. Reiniging van de focuslens
C. Reiniging van de pogo-pin

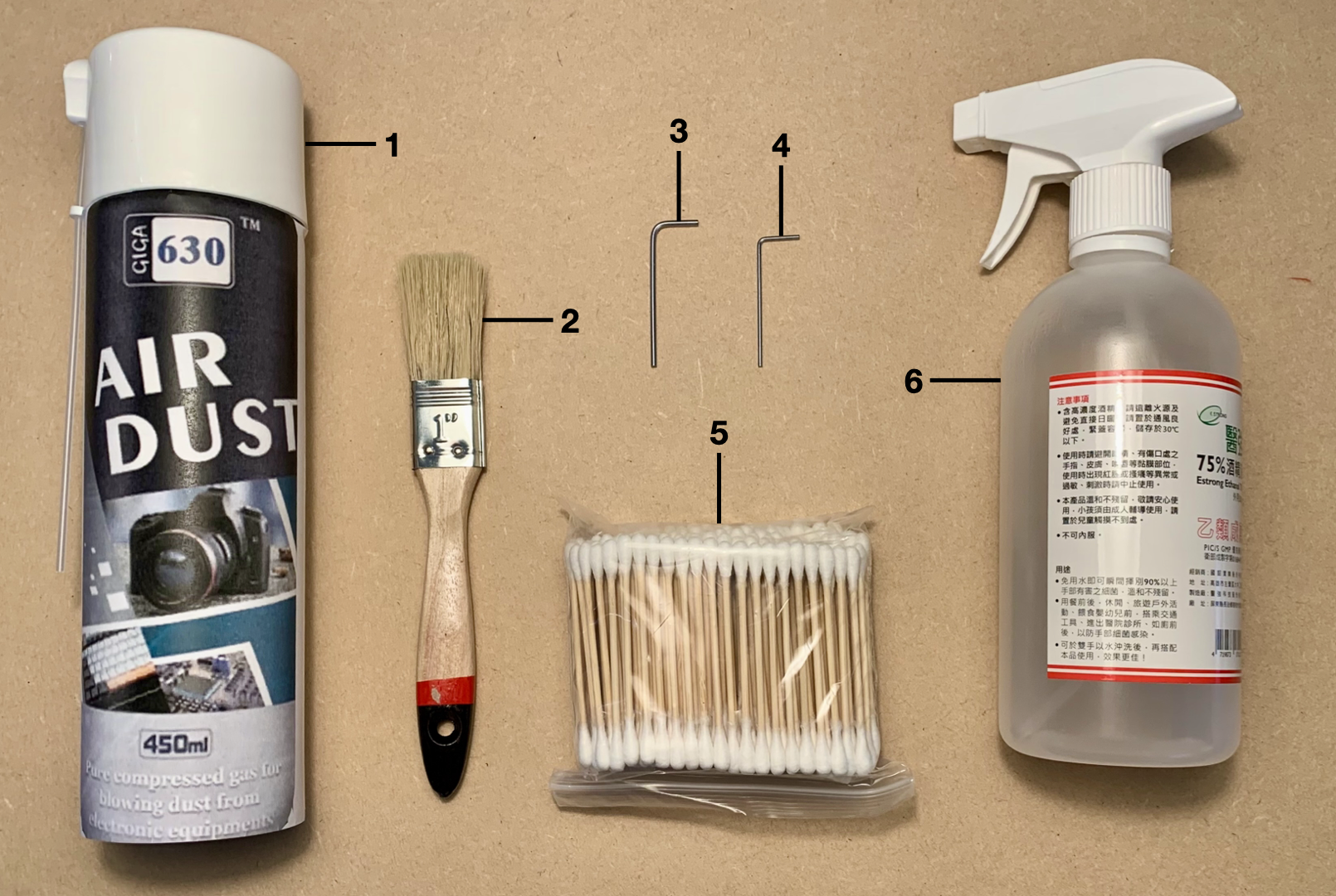

Benodigde items:

1. Perslucht
2. Borstel
3. 2mm inbussleutel (zelf te voorzien)
4. 1,5mm inbussleutel (meegeleverd in accessoiredoos)
5. Wattenstaafje
6. 75% alcohol

A. Reiniging van de ventilator

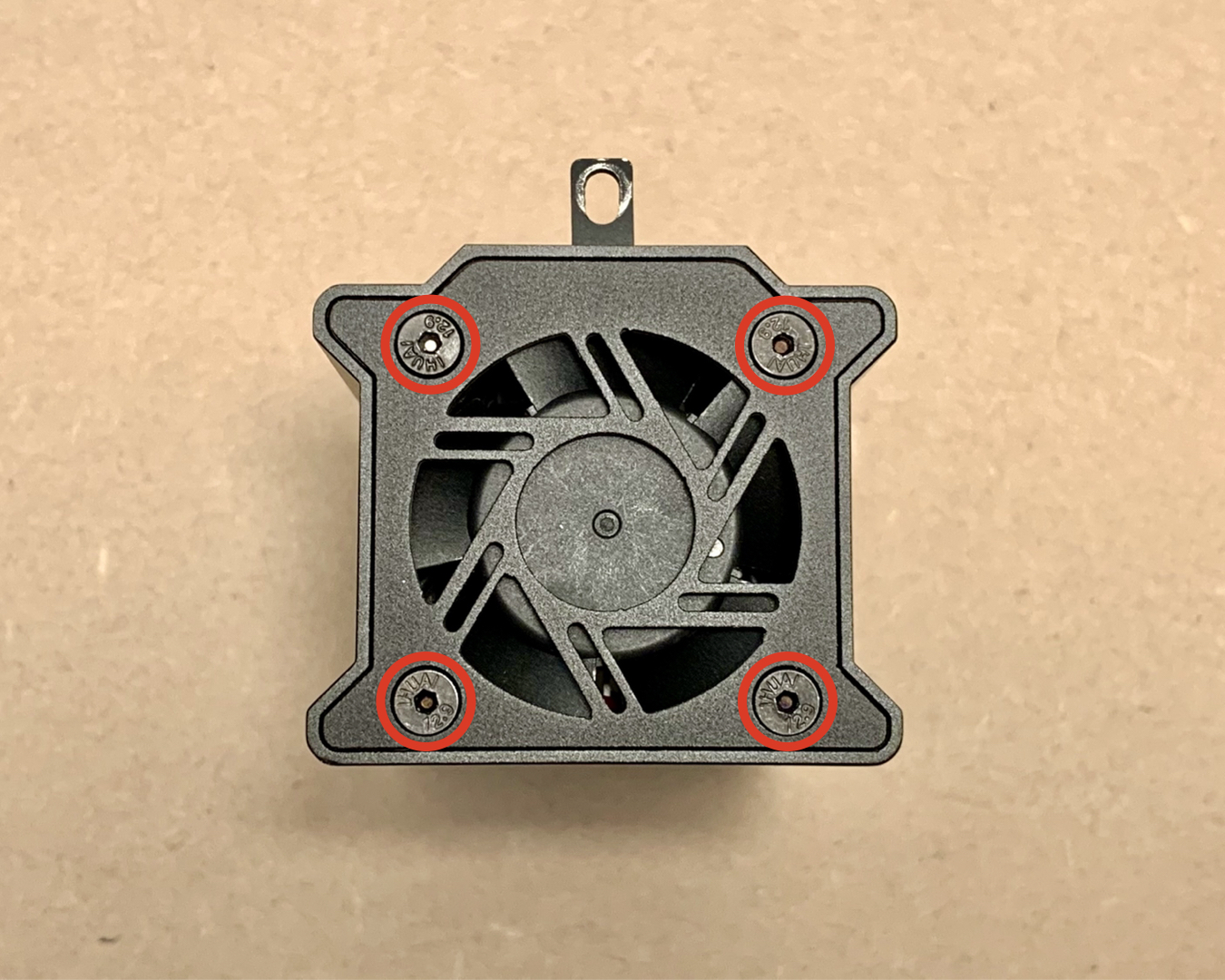

1. Gebruik een 2 mm inbussleutel om de vier schroeven aan de bovenkant van de lasermodule te verwijderen. (Let op: het gereedschap in de accessoirebox is een 1,5 mm inbussleutel, geen 2 mm inbussleutel. Gebruik het juiste formaat gereedschap.)

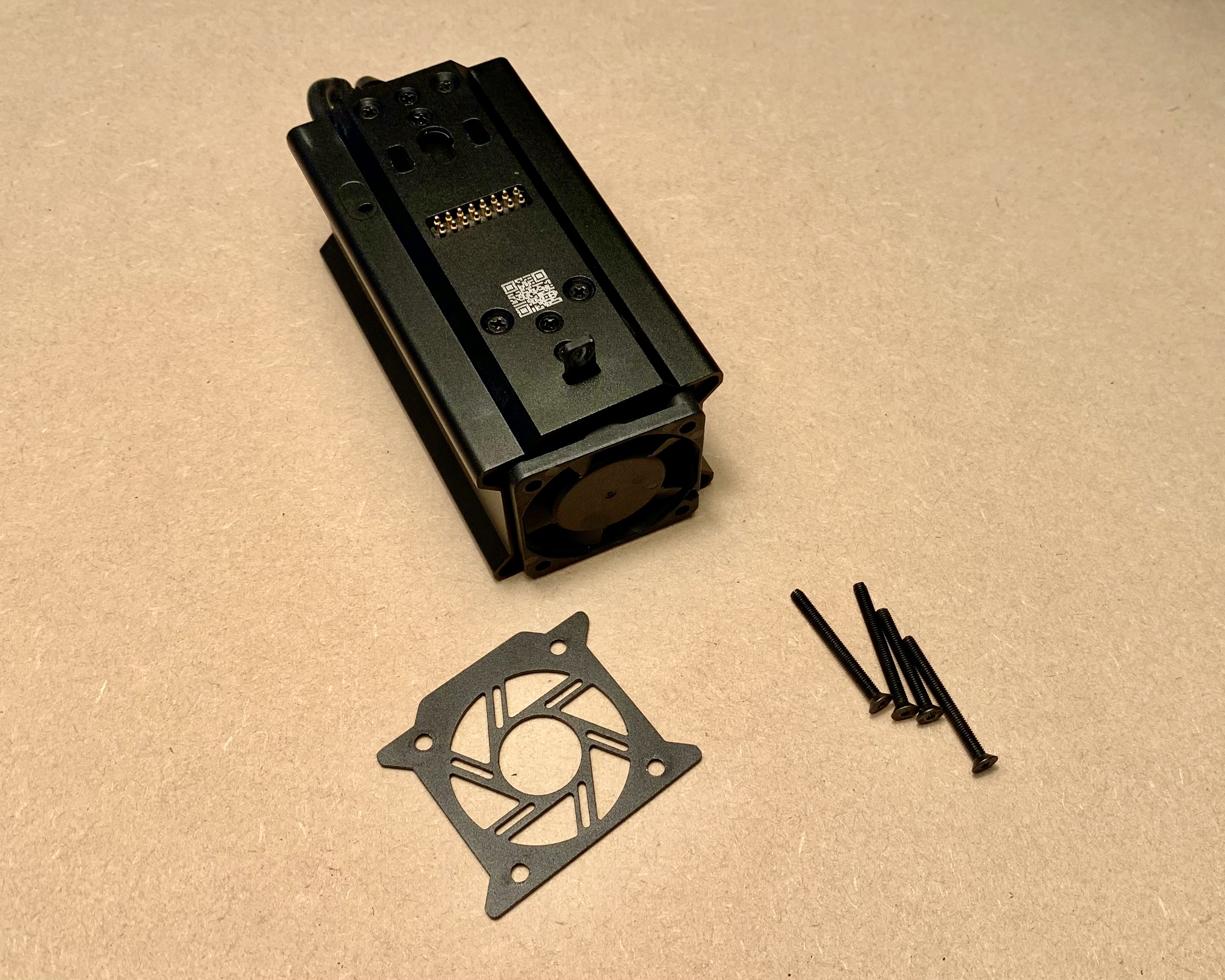

2. Verwijder de afdekking en trek de ventilator eruit.

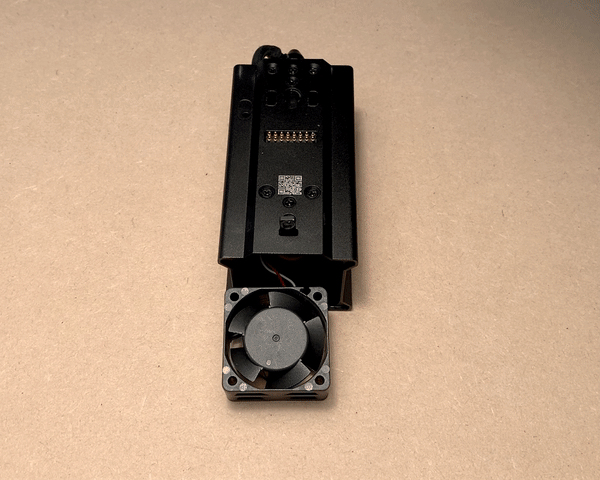

3. Gebruik de perslucht om het stof op de ventilator weg te blazen.

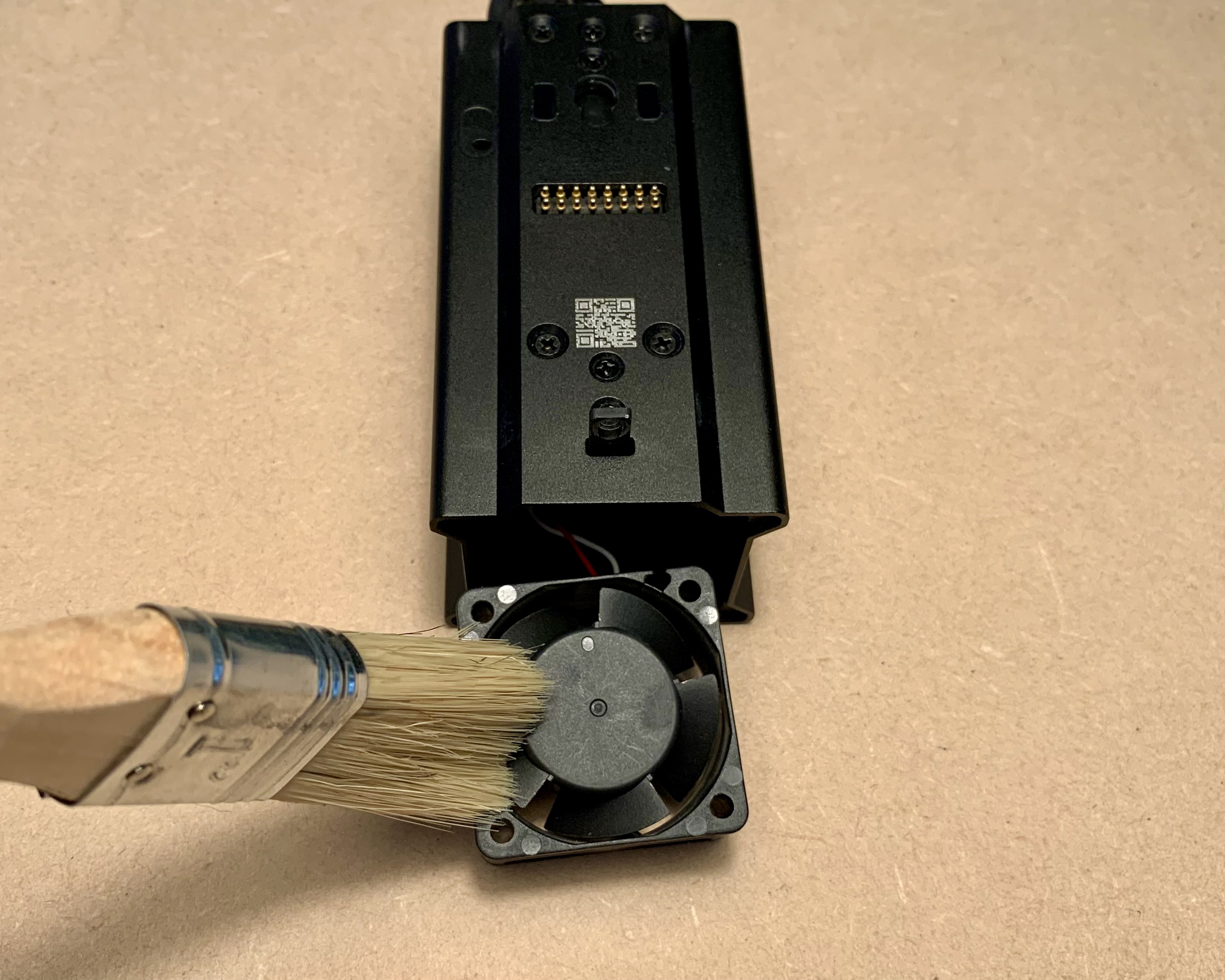

   Gebruik de borstel om het resterende stof te verwijderen.

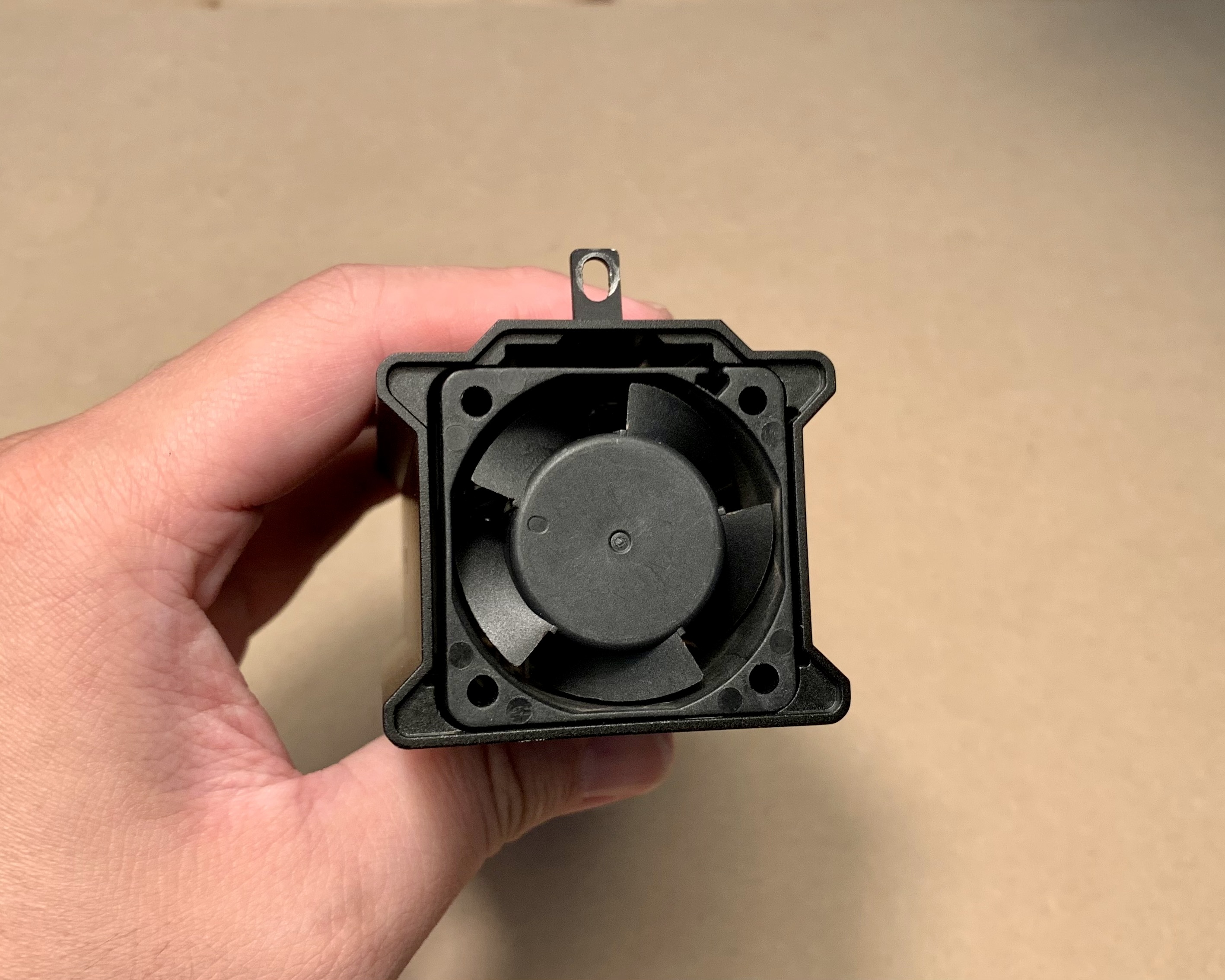

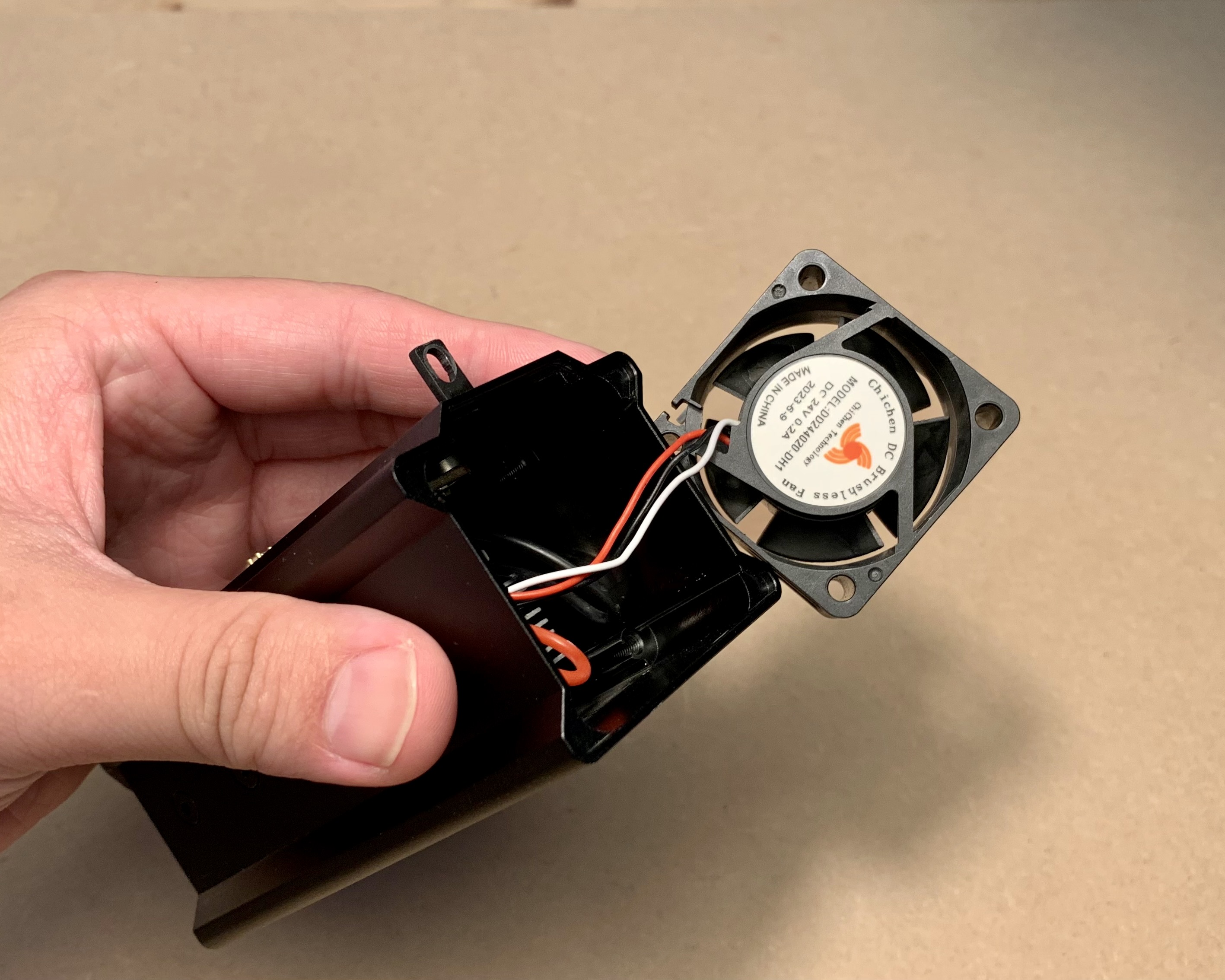

4. Installeer de ventilator en let op de bedrading en richting. (Het label moet naar beneden gericht zijn.) Let op bij het hanteren van de ventilator dat de draden niet bekneld raken om beschadiging te voorkomen.

B. Reiniging van de focuslens

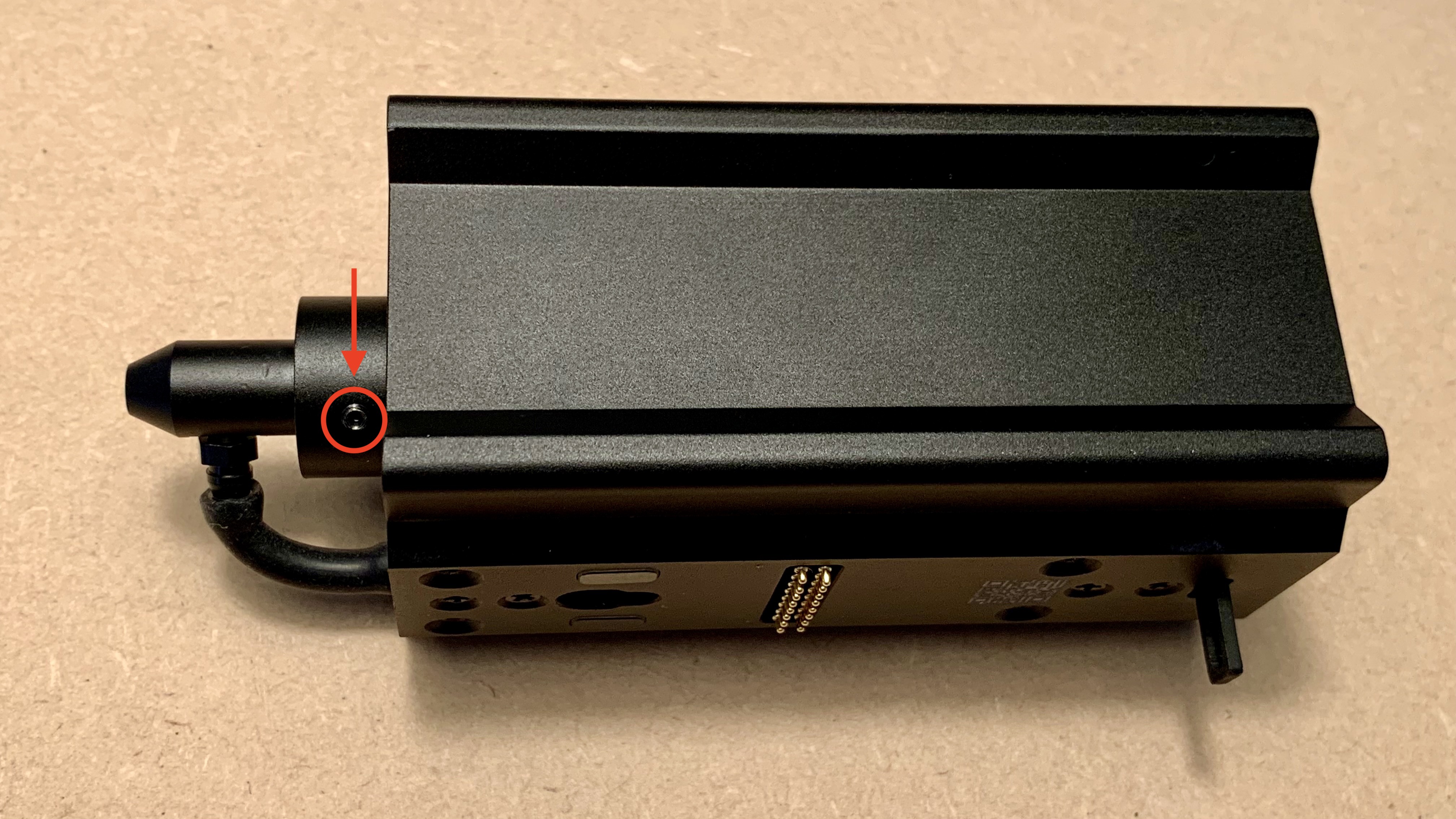

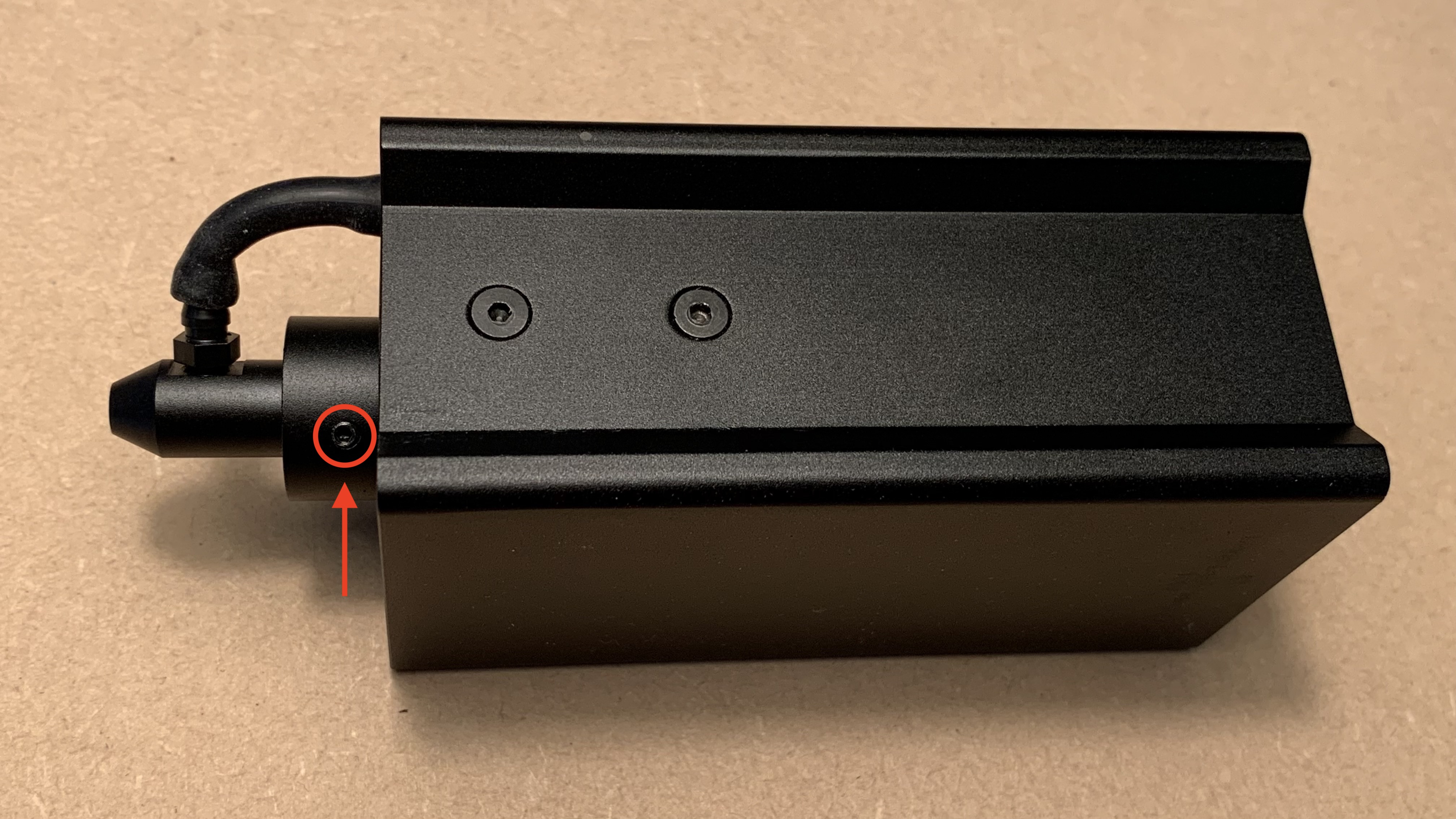

1. Gebruik de 1.5mm inbussleutel om de twee schroeven op het mondstuk te verwijderen.

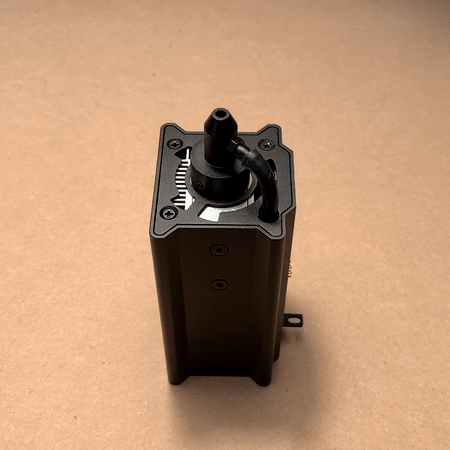

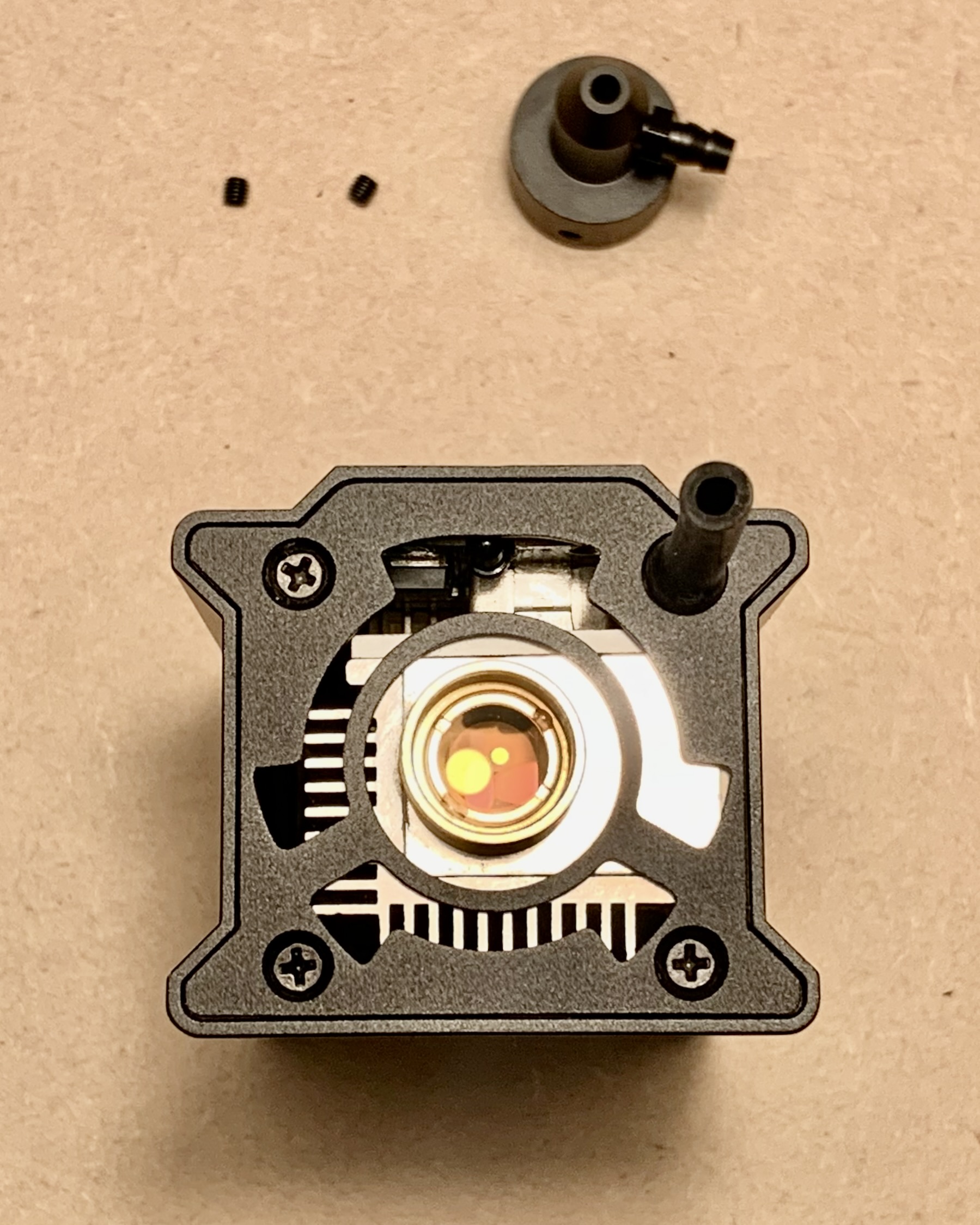

2. Verwijder de luchtslang en het mondstuk.

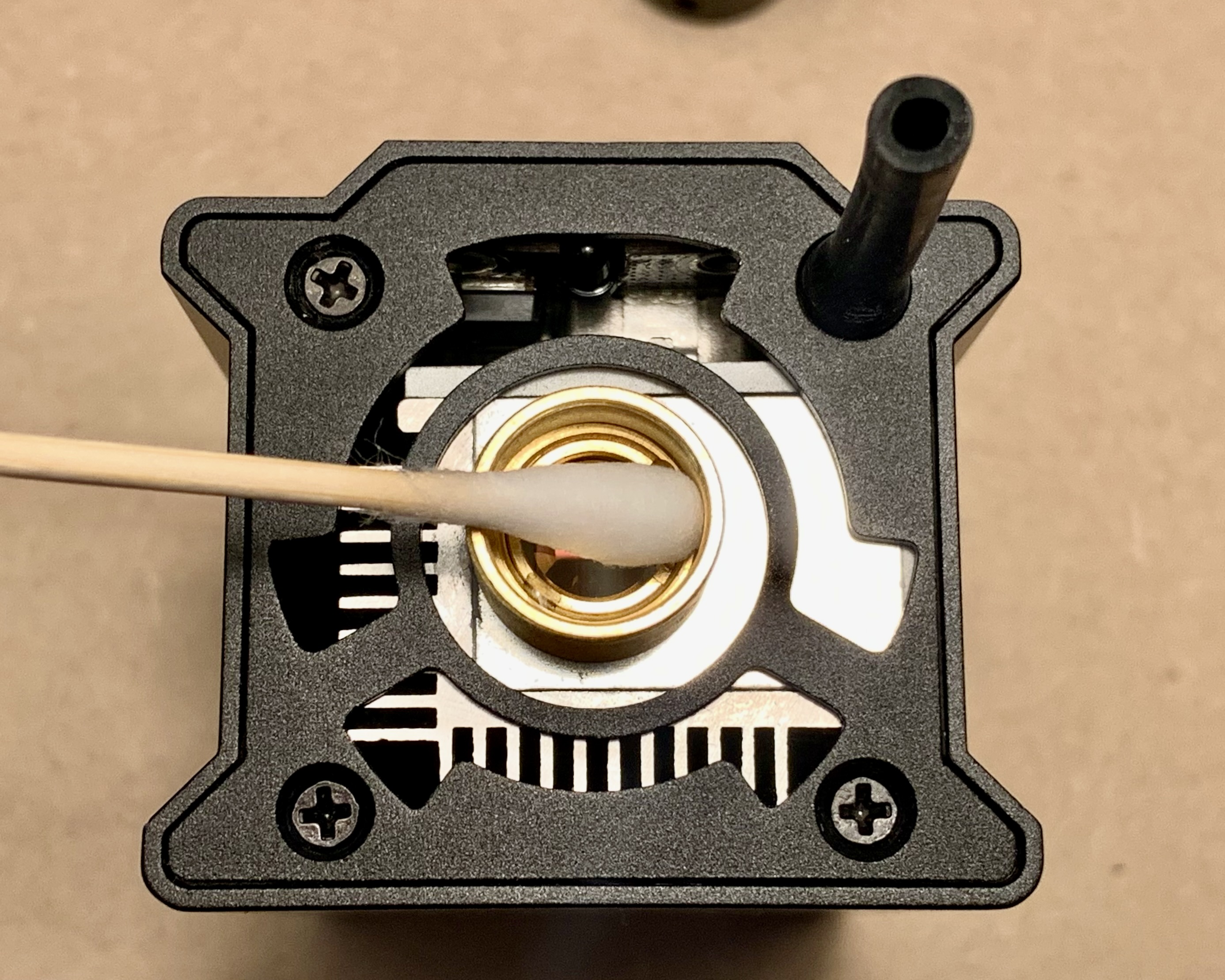

3. Gebruik een wattenstaafje met een kleine hoeveelheid alcohol om de focuslens te reinigen.


4. Plaats de luchtslang en het mondstuk terug.

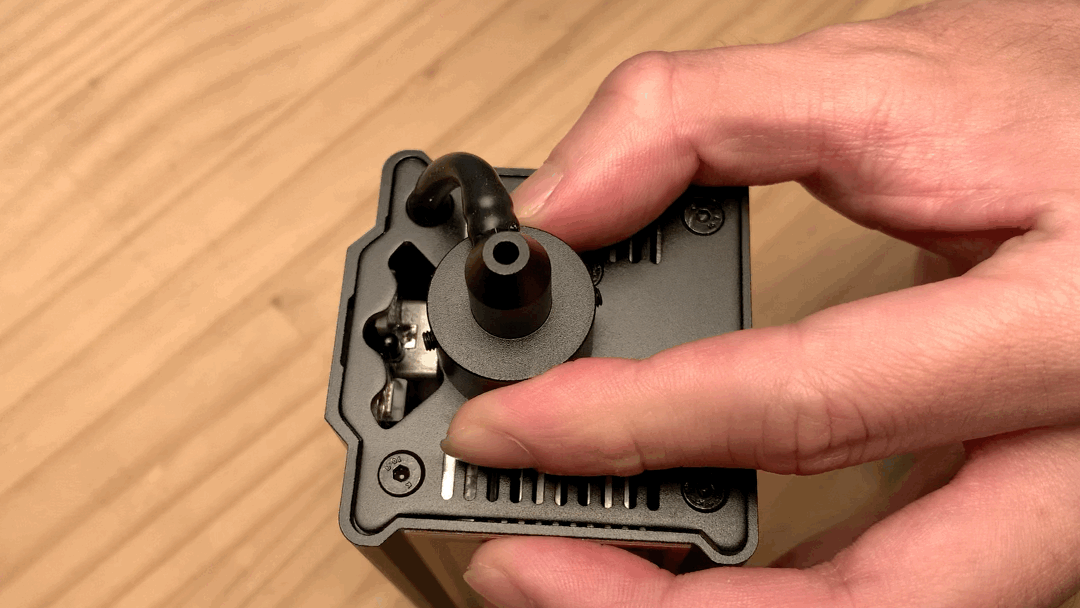

   ⚠︎ Let op: Bij het terugschroeven van de schroef van het mondstuk, schroef deze vast totdat er weerstand is en het mondstuk niet los zit, zoals te zien is in de onderstaande video. Gebruik niet te veel kracht om beschadiging van het mondstuk te voorkomen.

C. Reiniging van de pogo-pin

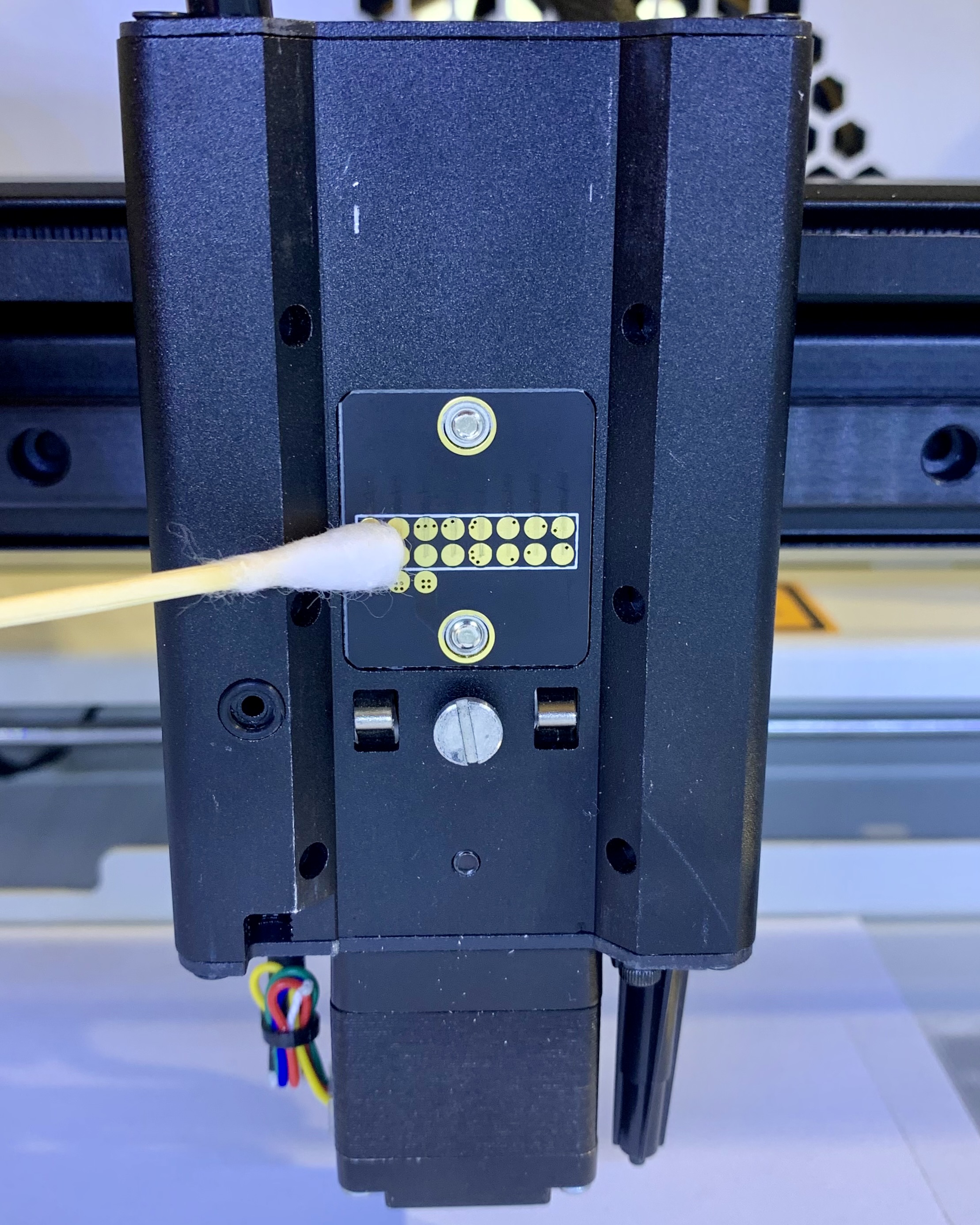

Gebruik een wattenstaafje met een kleine hoeveelheid alcohol om de pogo-pin op de moduleadapter te reinigen.
