Beam Air Pro - Handleiding voor vervanging van het moederbord

Stap 1 - Schakel de stroom uit en verwijder het netsnoer.

Stap 2 - Open de vier sluitingen en verwijder de bovenklep.

⚠︎ Let op: Wees voorzichtig met de positie van uw vingers om beknelling door het openen van de sluitingen te voorkomen.

Stap 3 - Verwijder de filters

Raadpleeg de eerste drie seconden van de video om de filters te verwijderen.

Stap 4 - Verwijder de bodemafdekking

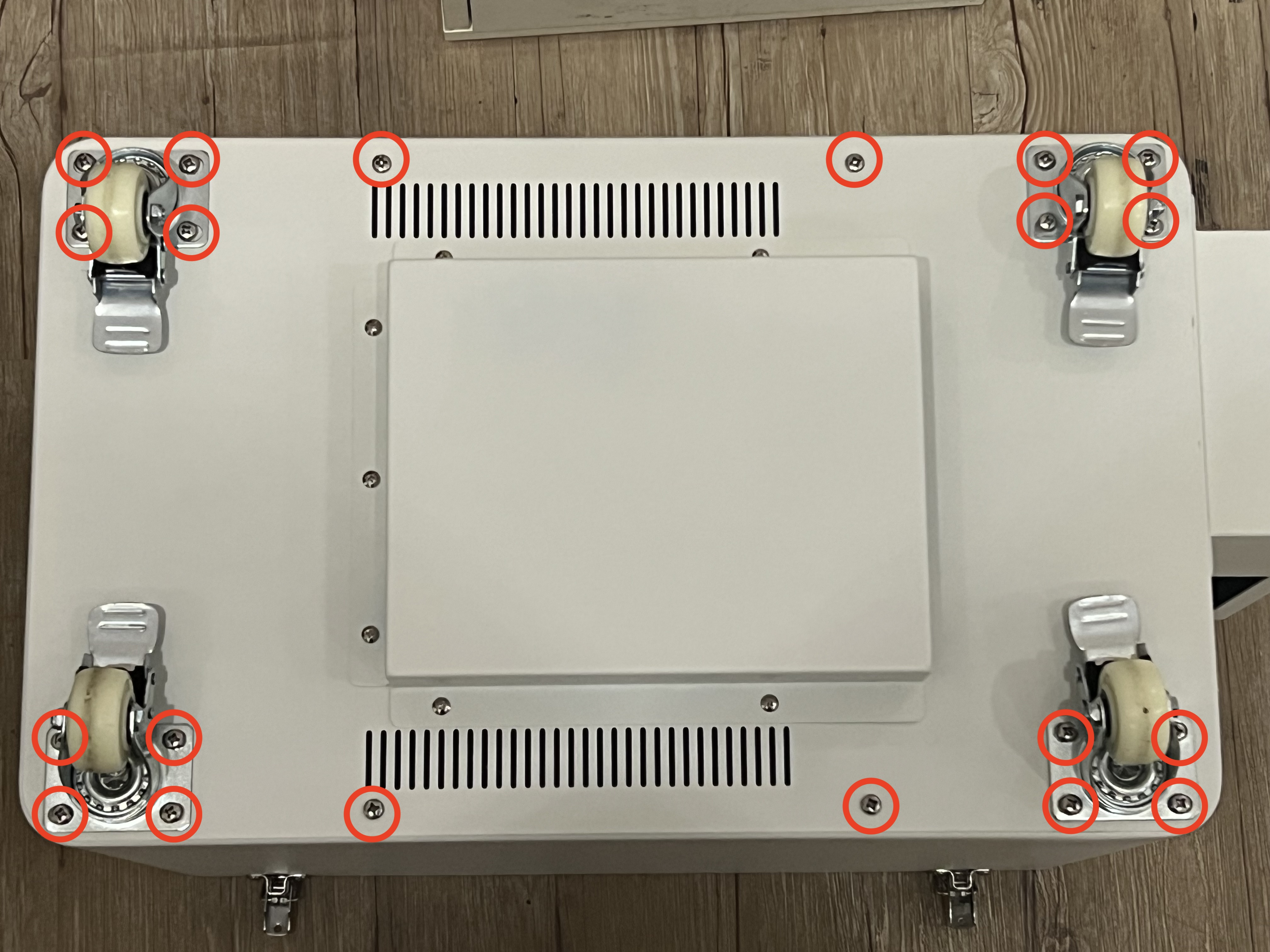

Draai de Beam Air Pro om en gebruik een kruiskopschroevendraaier om de 20 schroeven los te draaien om de bodemafdekking en rollen te verwijderen.

Stap 5 - Verwijder de kabels en schroeven op het moederbord

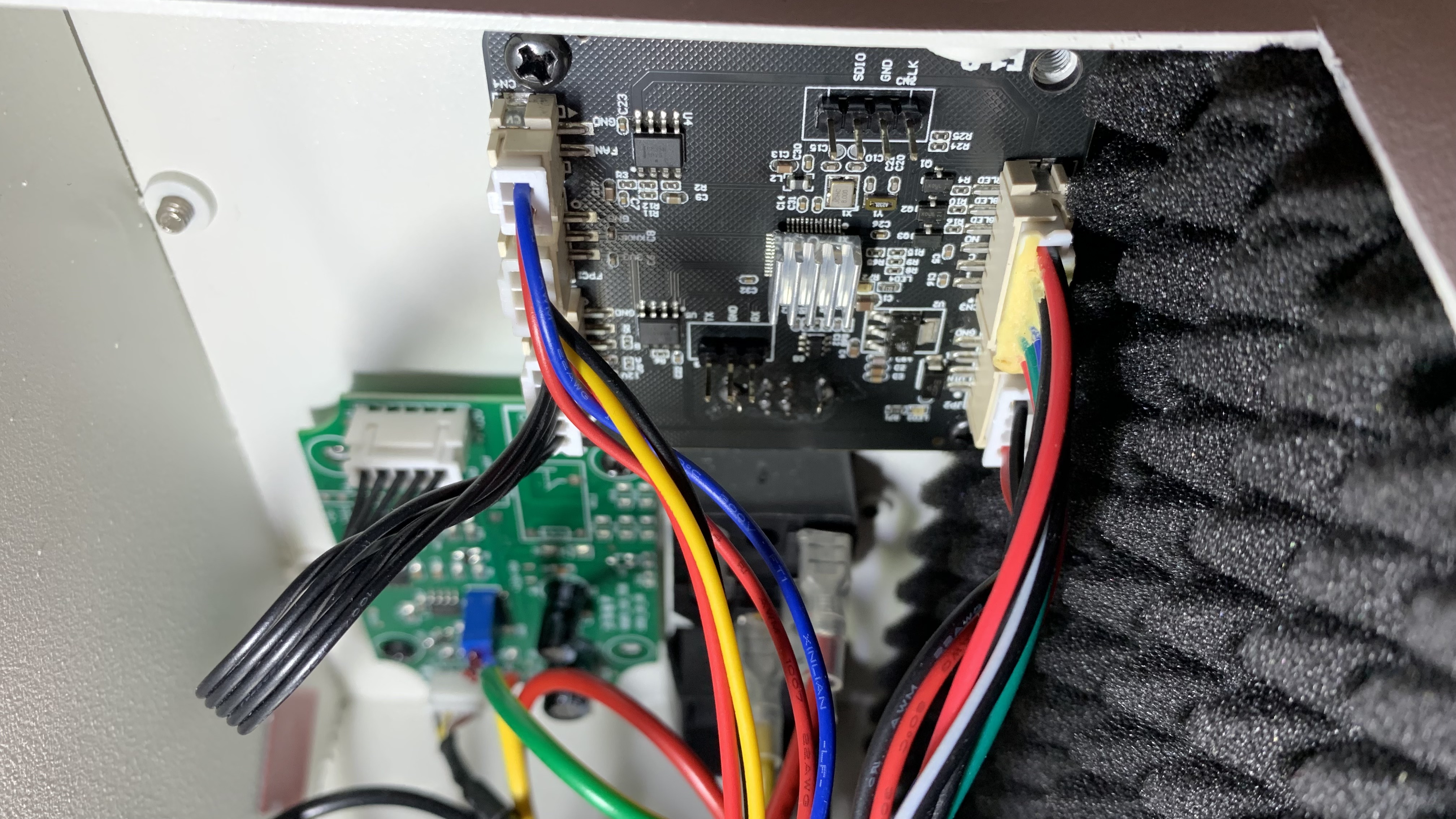

Verwijder de kabels

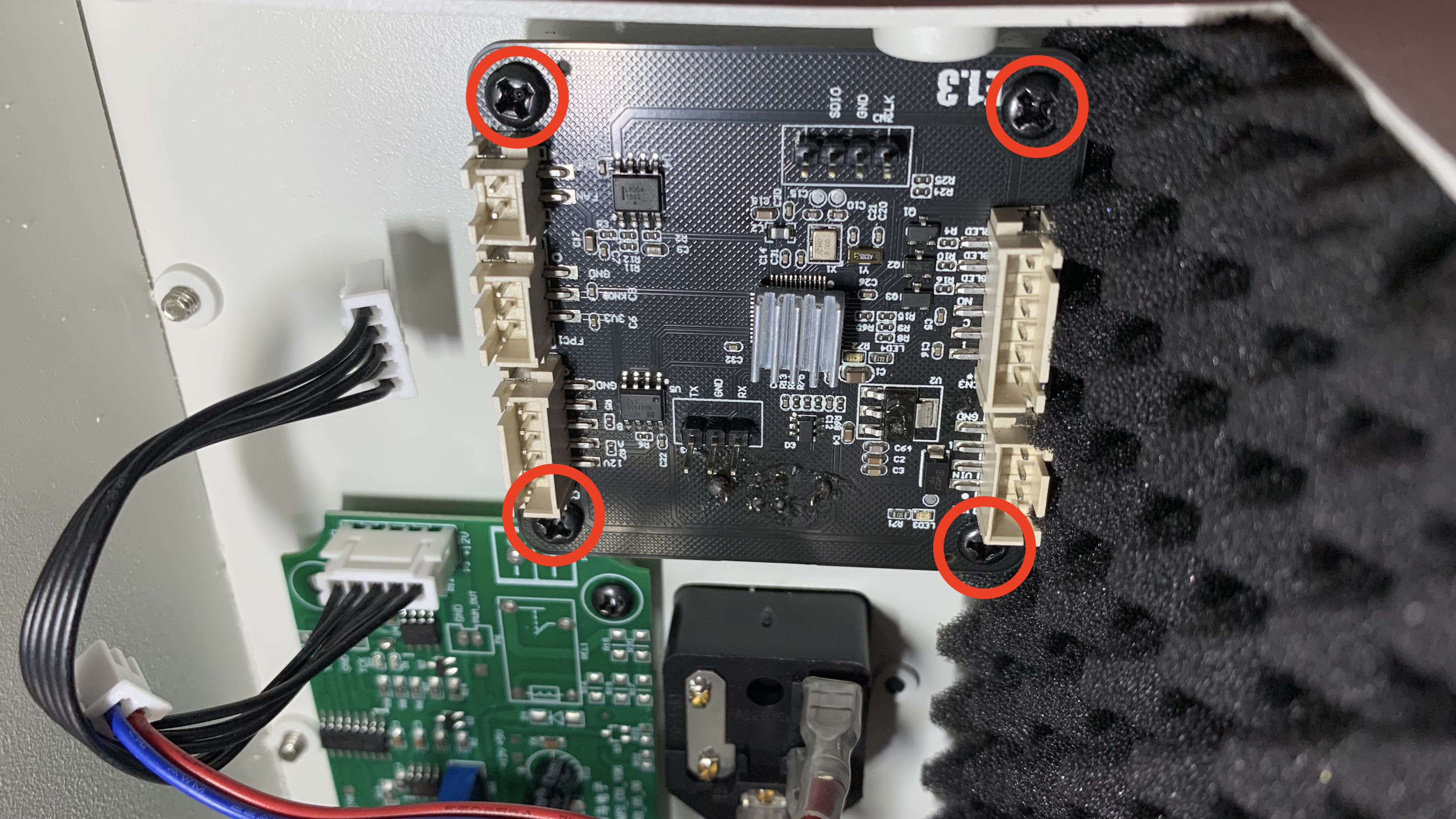

Gebruik een kruiskopschroevendraaier om de vier schroeven los te draaien.

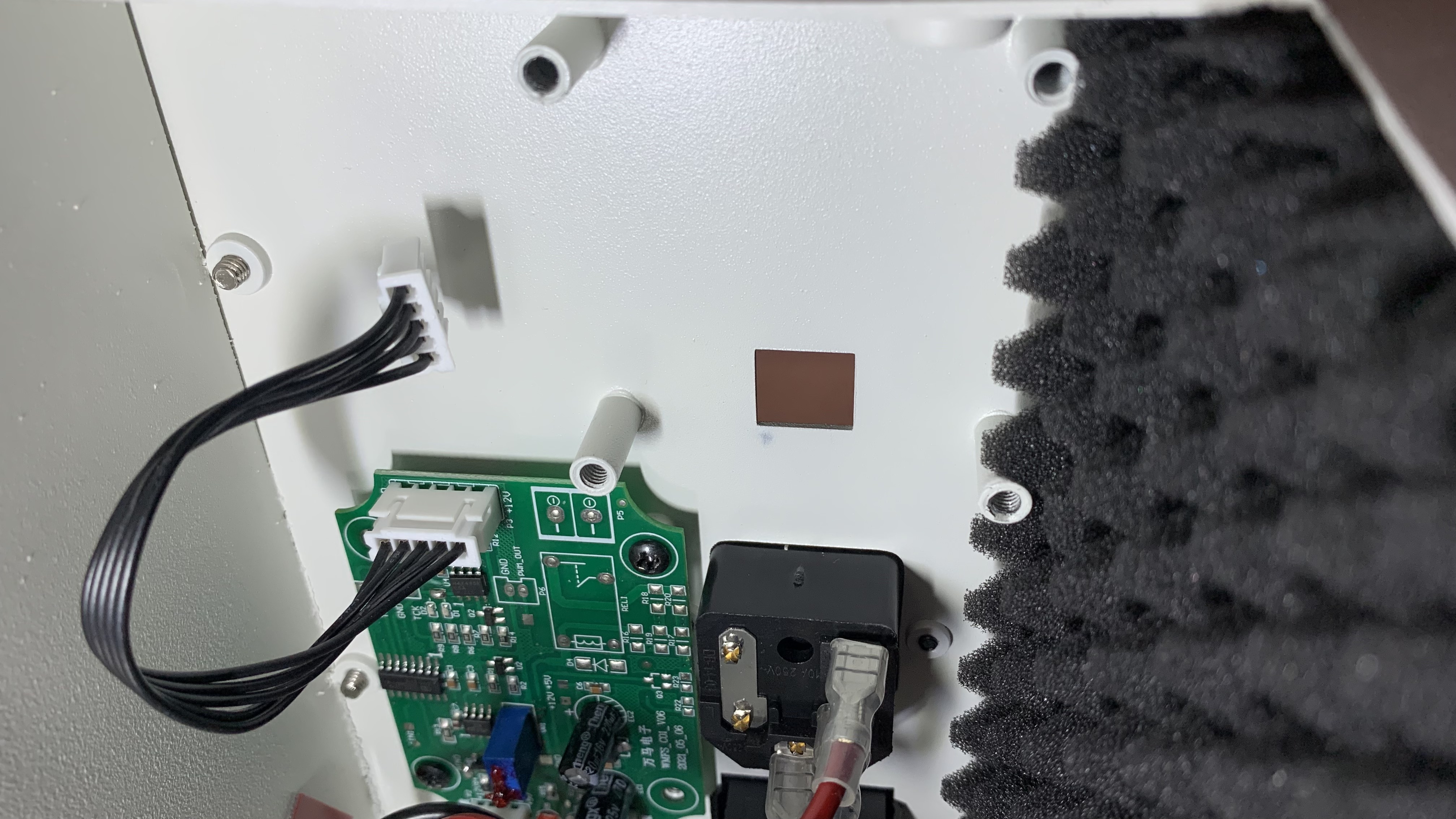

Stap 6 - Verwijder het moederbord

Stap 7 - Installeer het nieuwe moederbord

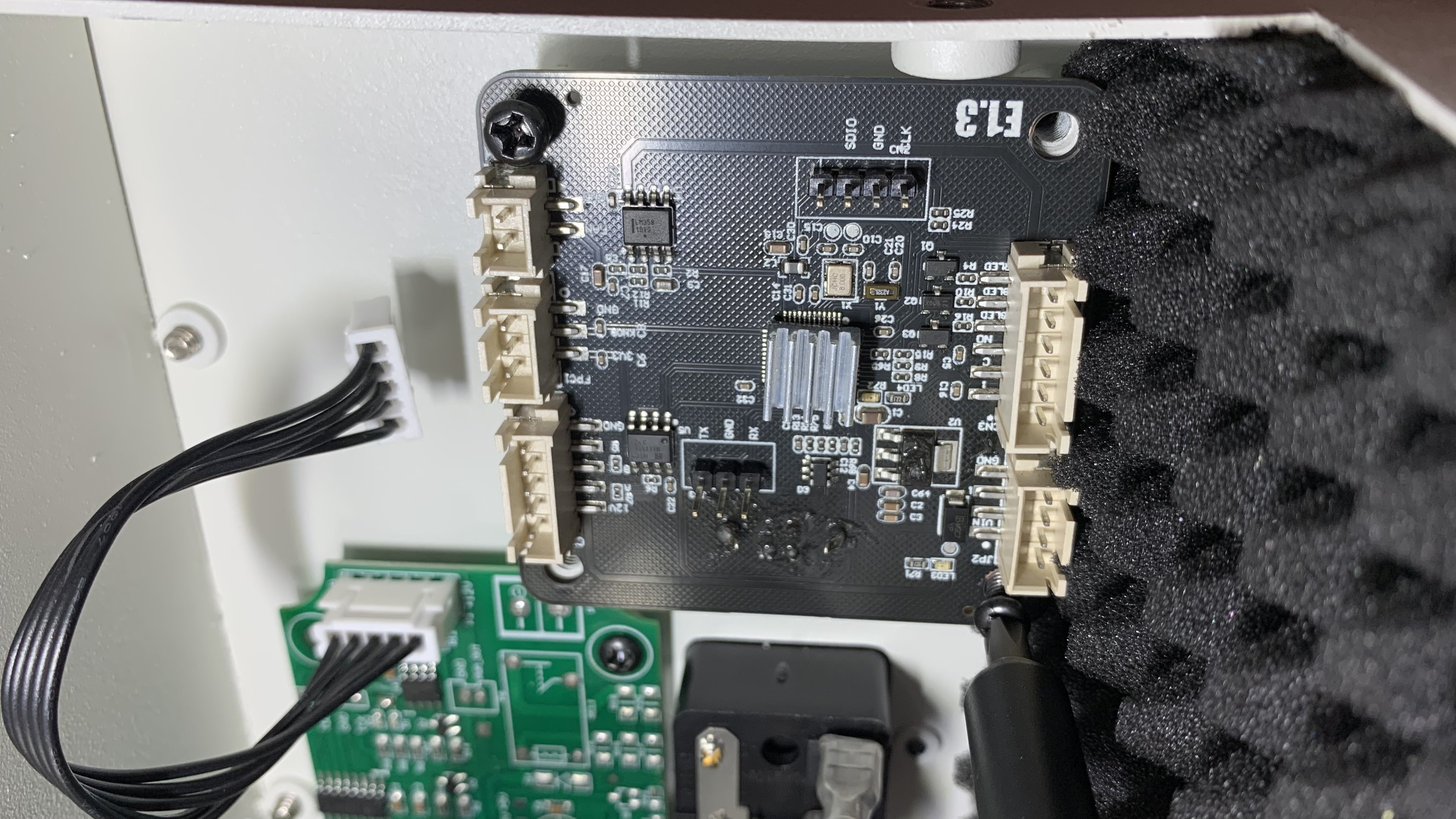

Draai een van de bevestigingsschroeven op het moederbord halverwege vast.

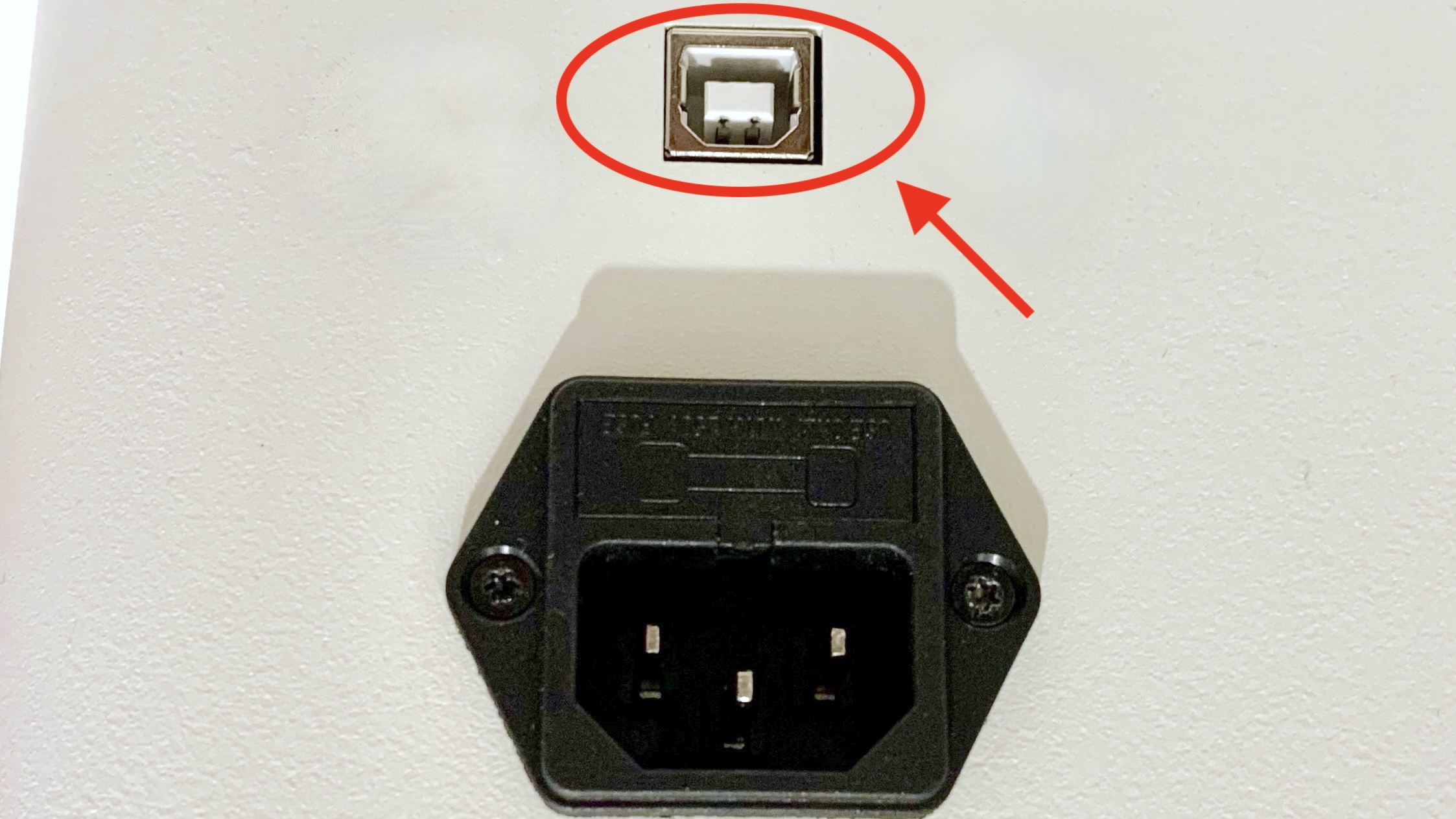

Lijn de USB-B-connector aan de achterkant van het moederbord uit met de opening in het chassis en draai vervolgens de diagonale schroeven vast om de positie van het moederbord te fixeren.

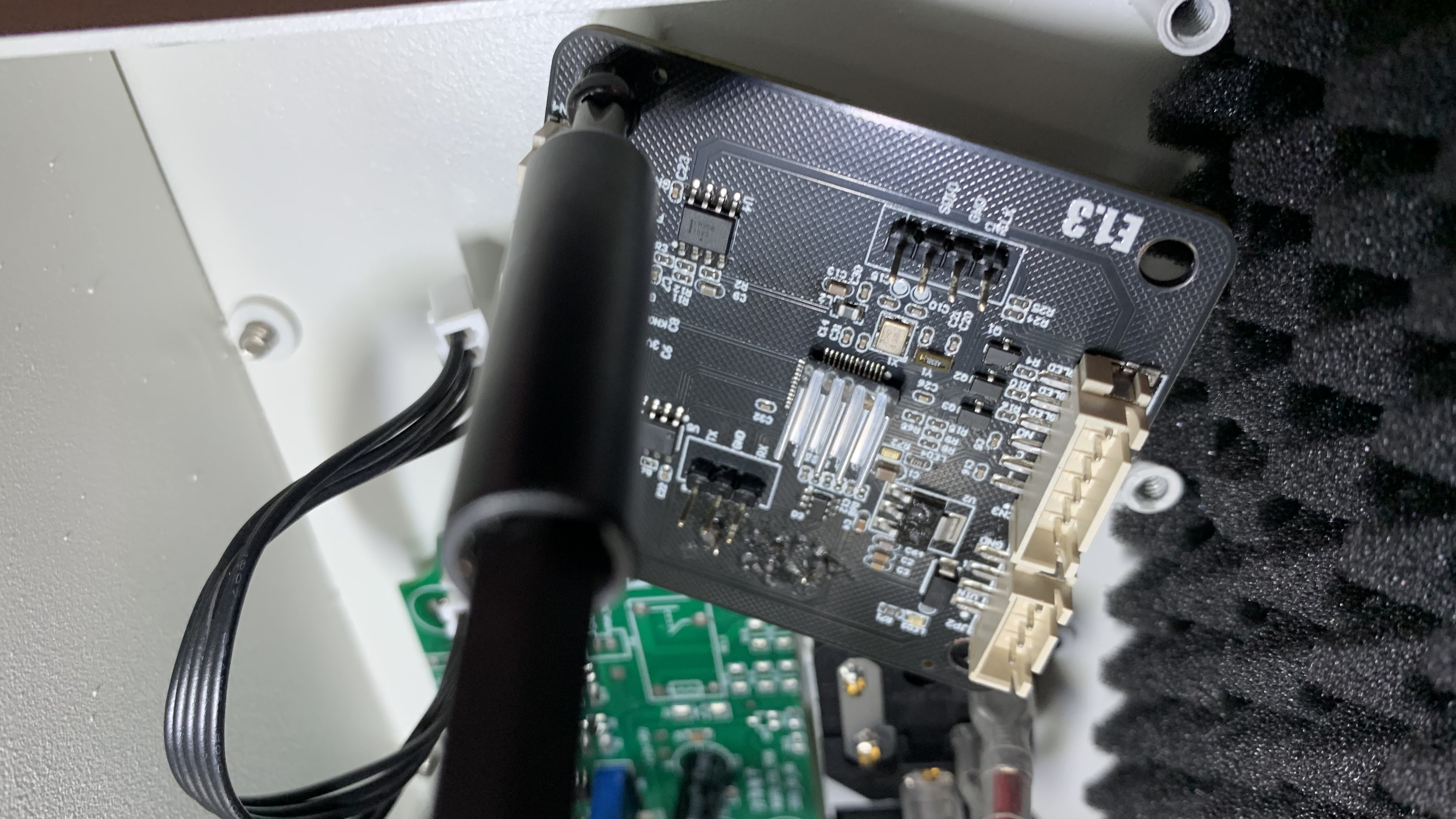

Draai de vier schroeven vast om het moederbord te bevestigen.

Sluit alle kabels aan.

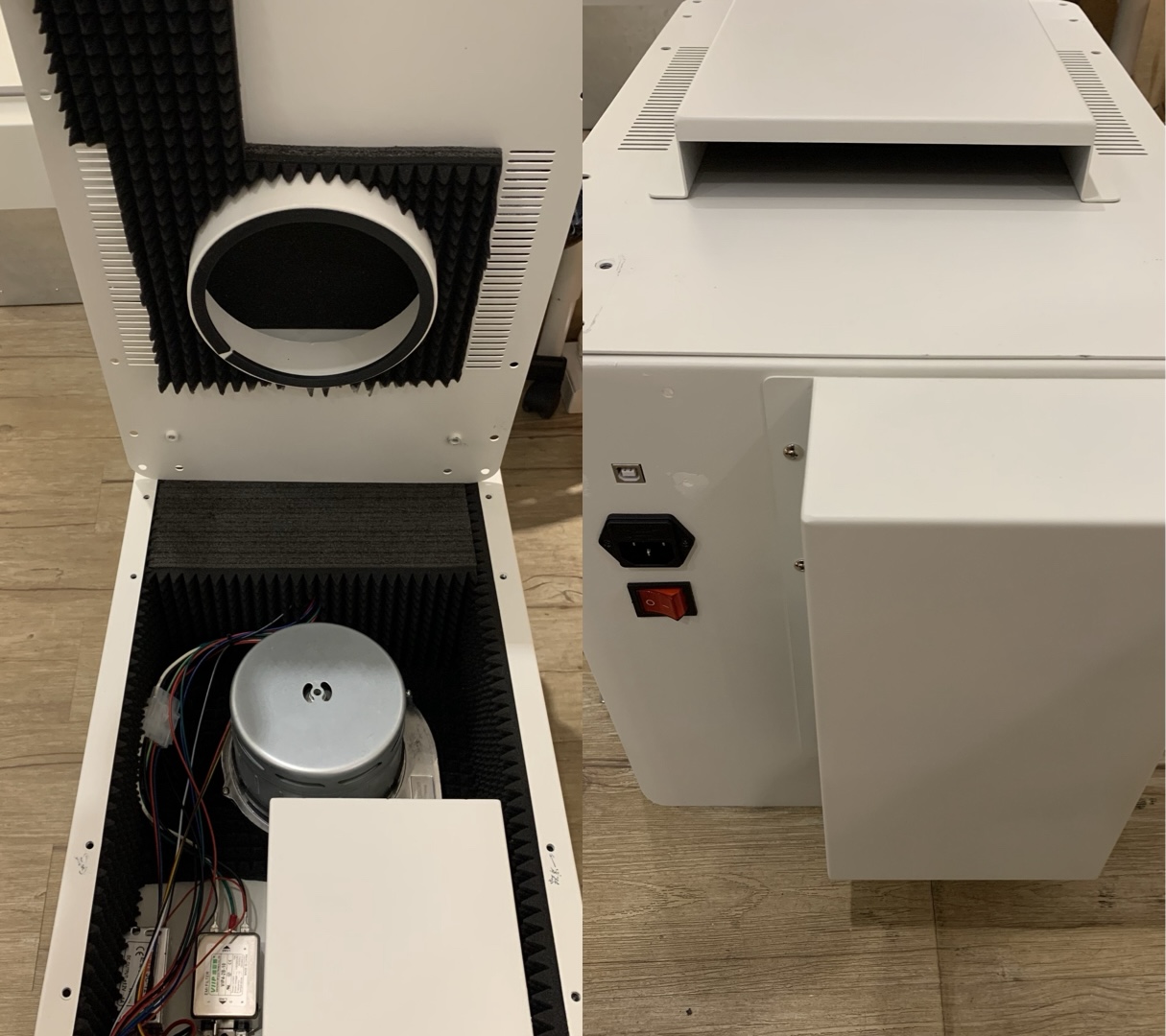

Stap 8 - Installeer de bodemafdekking

Controleer de oriëntatie en installeer de afdekking.

Gebruik een kruiskopschroevendraaier om de 20 schroeven vast te draaien om de bodemafdekking en rollen te bevestigen.
