Dit hoofdstuk introduceert de softwarefuncties en demonstreert de 4 creatietechnieken, waaronder het maken in Beam Studio, het importeren van werkbestanden, het traceren van afbeeldingen en massaproductie, en sluit af met formatteringsinstructies.
Beschikbaar voor Beam Studio 2.2+.
De software-interface kan worden onderverdeeld in 5 secties
A. Werkbalk
B. Laag- en objectpanelen
C. Parameterinstellingen
D. Werkinterface
E. Menu
A. Werkbalk
Links
| Pictogram | Naam | Sneltoets | Beschrijving |
| Selecteren | V |
Selectereneer specifieke objecten. |
|
| Afbeelding | I |
Importereneer JPG / PNG / SVG / DXF / AI / PDF-bestanden. Sleep ze rechtstreeks in de software of plak ze rechtstreeks vanuit de browser na "Afbeelding kopiëren". |
|
| Tekst | T |
Voeg nieuwe tekstobjecten toe. Wanneer de vulling niet is ingeschakeld, is er alleen een tekstlijn. Zodra deze is ingeschakeld, wordt de tekst solide. |
|
| Elementen |
Samengestelde cliparts. |
||
| Rechthoek | M |
Teken rechthoeken. In staat om de straal van afgeronde hoeken aan te passen. |
|
|
|
Veelhoeken |
Teken veelhoeken. Het aantal hoekpunten van de veelhoek kan worden verhoogd of verlaagd door de "+" en "-" toetsen te gebruiken tijdens het tekenen. |
|
| Ovaal | L |
Teken ellipsen. |
|
| Lijn | \ |
Teken lijnpaden. |
|
| Pen | P |
|
|
| QR-code | Genereer QR-code | ||
| Doosontwerper | Genereer lasergesneden doos | ||
| Ontwerpmarkt | Open de Ontwerpmarkt (https://dmkt.io) | ||
| Cameravoorbeeld | Ga naar de cameravoorbeeldmodus. |

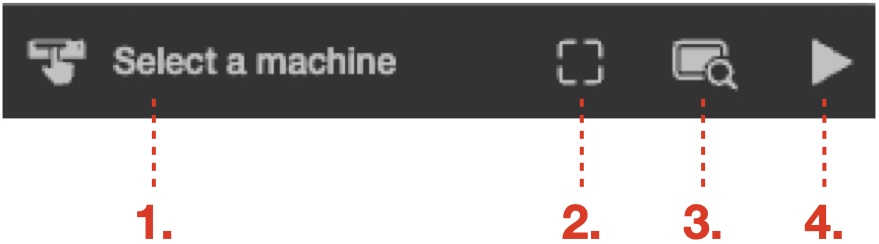

Bovenkant
- Machineselector: Kies de machine waarmee u verbinding wilt maken.
- Voorbeeld van frame uitvoeren: Bekijk een voorbeeld van het werkbereik van de taak (specifiek voor Ador).
- Padvoorbeeld: Bekijk een simulatie van het werkpad voordat u de taak verzendt.
- Taak starten: Stuur de taak naar de geselecteerde machine.
Cameravoorbeeldmodus
| Pictogram | Naam | Beschrijving |
| Voorbeeld |
Selectereneer een bereik om een voorbeeld te bekijken van het gebied van de werkmaterialen die moeten worden gesneden of gegraveerd. |
|
| Afbeelding traceren |
Scan en maak een padobject van de afbeeldingen van het cameravoorbeeld. |
|
| Wissen |
Verwijder de afbeeldingen die door de camera zijn weergegeven, maar de objecten van de Afbeelding traceren worden niet verwijderd. |
B. Laag- en objectpanelen
Laagpaneel
- Overzicht: Het laagpaneel toont een lijst met alle lagen in uw project.
- Nieuwe lagen toevoegen: Klik op de "+" knop om een nieuwe laag toe te voegen.
- Laagopties: Klik met de rechtermuisknop op een willekeurige laag voor extra opties.
Bekijk de details hier: Laagbediening.

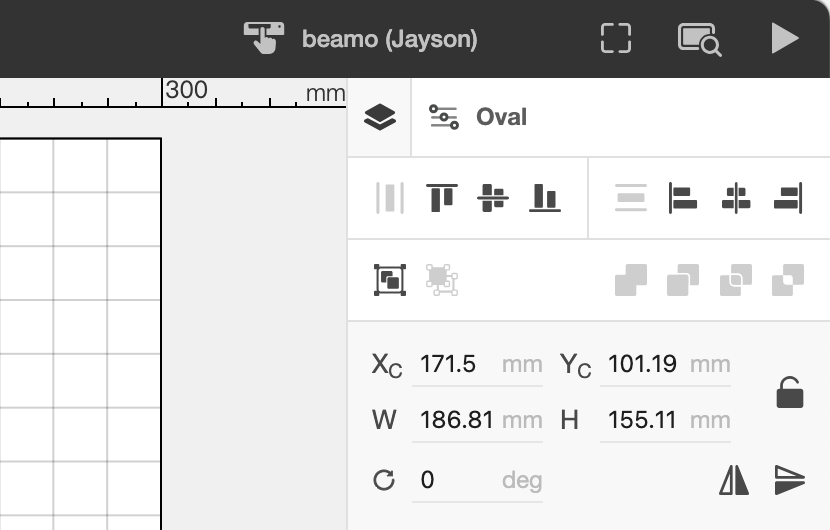

Objectpaneel

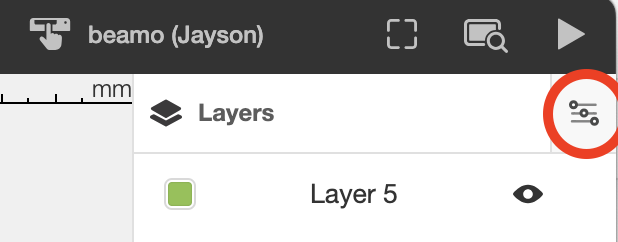

Klik hier op het pictogram om het objectpaneel te openen.
Er zijn vijf hoofdtypen objecten waarmee u kunt werken:
- Afbeeldingsobject
- Tekstobject or Tekst op padobject
- Padobject
- Geometrisch object: Omvat rechthoeken, ovalen, veelhoeken en lijnen
- SVG-object: Geïmporteerde SVG-bestanden
Elk objecttype heeft specifieke opties en acties. Gedetailleerde informatie voor elk type is te vinden in het volgende hoofdstuk.
C. Parameterinstellingen
Laagparameters
Het percentage van het laseruitgangsvermogen.
Snelheid (mm/s):
De snelheid waarmee de laserkop beweegt, gemeten in millimeter per seconde.
Uitvoeren (keren)
Het aantal keren dat een enkele laag wordt uitgevoerd voor dezelfde taak.
Z-stap (mm) (Beschikbaar voor FLUX ador, beamo en HEXA.)
Bij het uitvoeren van meerdere sneden op hetzelfde pad voor een enkele laag (wanneer "UITVOEREN" groter is dan 1), kunt u de daalafstand van de laserkop voor elke snede instellen om dikkere materialen te verwerken.
Parameteropties
| Pictogram | Naam | Beschrijving |
| Importeren |
Importereneer alle graveerparameters die zijn opgeslagen in een .json-bestand naar de parameterlijst. |
|
| Exporteren |
Exportereneer alle parameters als een enkel .json-bestand. |
|
| Parameters beheren |
Blader door, bewerk of verwijder aangepaste parameters. |
|
| Huidige parameters toevoegen |
Geef de huidige parameter een naam en sla deze op in de parameterlijst. |
|
| Aangepaste parameters |
Selectereneer parameters uit de vervolgkeuzelijst. Voorgestelde parameters voor veelgebruikte materialen zijn beschikbaar. |
Tips voor het gebruik van parameters
- Aangezien materialen variëren, begin met het gebruik van de ingebouwde parameters om graveerresultaten te observeren. Pas ze indien nodig aan om het gewenste effect te bereiken.
- Het wordt aanbevolen om het vermogen onder de 70% in te stellen bij Beamo, Beambox en Beambox Pro om de levensduur van de laserbuis te verlengen. Voor Ador en HEXA heeft het gebruik van volledig vermogen echter minder invloed op het laserverbruik.
- Pas de parameters periodiek aan om rekening te houden met de normale afname van de prestaties van de laserbuis als gevolg van gebruik en tijd.
D. Werkinterface
Het midden van het venster is het gebied voor het importeren van afbeeldingen of het tekenen van objecten. Houd er rekening mee dat objecten in het gebied moeten worden geplaatst om door te gaan met de taak.
E. Menu
Veelgebruikte functies in elk tabblad worden hier geïntroduceerd.
Beam Studio
- Over Beam Studio: De versie van Beam Studio weergeven.
- Voorkeuren: Standaardinstellingen wijzigen, zoals taal, IP-adres van de machine en add-ons.
Bestand
- Openen, Opslaan, Opslaan als: Bestanden openen of opslaan.
- Voorbeelden: Gebruik verschillende voorbeelden, inclusief verschillende bestanden en materiaalgraveertests (verschillende combinaties van vermogen en snelheid) om de beste parameters voor nieuwe materialen te bepalen.
- Exportereneren: Bestanden exporteren naar meerdere formaten, waaronder BVG, SVG, PNG, JPG en FLUX-taak. Gedetailleerde informatie over bestandsformaten wordt in dit hoofdstuk uitgelegd.
Bewerken
- Optimaliseren: De objectrangschikking optimaliseren om het graveermateriaal zo effectief mogelijk te gebruiken.
- Documentinstellingen: Instellingen aanpassen, zoals graveerresolutie, werkgebied (selecteer het model) en add-ons.
- Scène wissen: Alle objecten uit de scène verwijderen
Weergave
- Rasters weergeven: Rasters weergeven in de werkinterface.
- Laagkleur gebruiken: De laagkleuren op objecten in die laag weergeven.
Machines
- Netwerkinstellingen testen: Controleer de kwaliteit van de netwerkverbinding tussen de computer en de doelmachine.
- Camera kalibreren: Voer het kalibratieproces van de camera uit voor de machines, voor verschillende add-ons.
- Firmware bijwerken: Download de firmware van de officiële website, sla deze op uw computer op en werk de firmware van de machine bij door het firmwarebestand op uw computer te selecteren. Opmerking: De firmware-upgrade duurt een paar minuten. Schakel de machine niet uit tijdens het proces.
Venster
- Dit is het standaardmenu voor Mac-systemen. Vensters en Linux Ubuntu hebben deze optie niet.
Help
- Starttutorials weergeven: Start de software-beginnerstutorial opnieuw.
- Bugrapport: Exportereneer een bugrapport na het tegenkomen van een fout. Zorg ervoor dat de software niet wordt gereorganiseerd of afgesloten voordat u het bugrapport exporteert. Klantenservice zal u begeleiden bij het exporteren van de bugrapportbestanden om Beam Studio-fouten op te sporen.
- Foutopsporingstool: Een interface voor ontwikkelaars om softwareproblemen op te sporen.
