5-11 Ingen laserstråle ut / Laseren vil ikke avfyres / Ingen laserpuls

FLUX Support Team
  • Oppdatert

Beskrivelse

Årsaken til at en laser ikke avgir stråle kan være sammensatt. Det kan skyldes et svekket laserrør, en defekt laserstrømforsyning (Laser PSU), eller systemfeil osv.

Følg trinnene nedenfor for å feilsøke problemet.


Mulige årsaker

  1. Systemsvikt (Oppdater fastvaren på nytt, tilbakestill til fabrikkinnstillinger eller reflash RK-kortet).
  2. Den optiske banen (OPA) er feilinnstilt.
  3. Effektnivået og hastigheten er feil innstilt i programvaren.
  4. Laserrøret er svekket.
  5. Laserstrømforsyningen (Laser PSU) fungerer ikke korrekt.
  6. Dørsensoren fungerer ikke korrekt. (Mindre sannsynlig)
  7. Sensoren for bakdekselet fungerer ikke korrekt. (Mindre sannsynlig)
  8. LED-arbeidslyset bak fungerer ikke korrekt. (Mindre sannsynlig)



Verktøy

  1. Stjerneskrutrekker
  2. Dobbeltsidig tape
  3. Penn eller blyant (Valgfritt - avhengig av testresultat)
  4. Magnet x2 (Valgfritt)
  5. Gummihansker (Valgfritt - avhengig av testresultat)



Trinn 1

Se videoen nedenfor og vurder om symptomet ligner det du opplever med din maskin.
(Hvis det ikke kommer noen laserstråle når maskinen kjører og lager en høy knitrelyd, indikerer det at røret er ødelagt.)
Fastslå resultatet og neste handling:


Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Kontakt kundeservice Mulig årsak:
    • Laserrøret er ødelagt og må skiftes ut.
      • Nei, maskinen min lager ikke en knitrelyd >>


Vennligst sjekk om situasjonen din ligner på følgende beskrivelser.

Ingen laserstråle ved lave effektnivåer rundt 10%.

  • Laserstrålen er for sterk ved lave effektnivåer. (Graveringsresultatet blir for mørkt eller det blir kutting, osv.)




  • Ja, maskinen min oppfører seg lignende som i en av beskrivelsene ovenfor >>




Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og



Nei, maskinen min har ikke den nevnte oppførselen >>

Ja, innstillingene er korrekte >>

Step



Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Nei, innstillingene er ikke riktige >> Endre innstillingene >>
    Hvis problemet vedvarer etter å ha endret innstillingene, gå til Trinn 2.1



Trinn 2.1

Doble effektinnstillingene, start oppgaven og se om laseren avgir stråle.
(For eksempel, hvis effekten opprinnelig er 15%, øk den til 30% og start oppgaven.)



Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Ja, laseren avgir stråle >> Maskinen din kan fortsatt brukes
    • Forslag: Øk effekten og reduser hastigheten for hver oppgave inntil røret er helt utslitt
    • Laserrøret er ødelagt og må skiftes ut.
      • Laserrøret ditt har blitt litt svakere
  • Nei, laseren avgir ikke stråle >> Trinn 3



Trinn 3

Slå av maskinen.

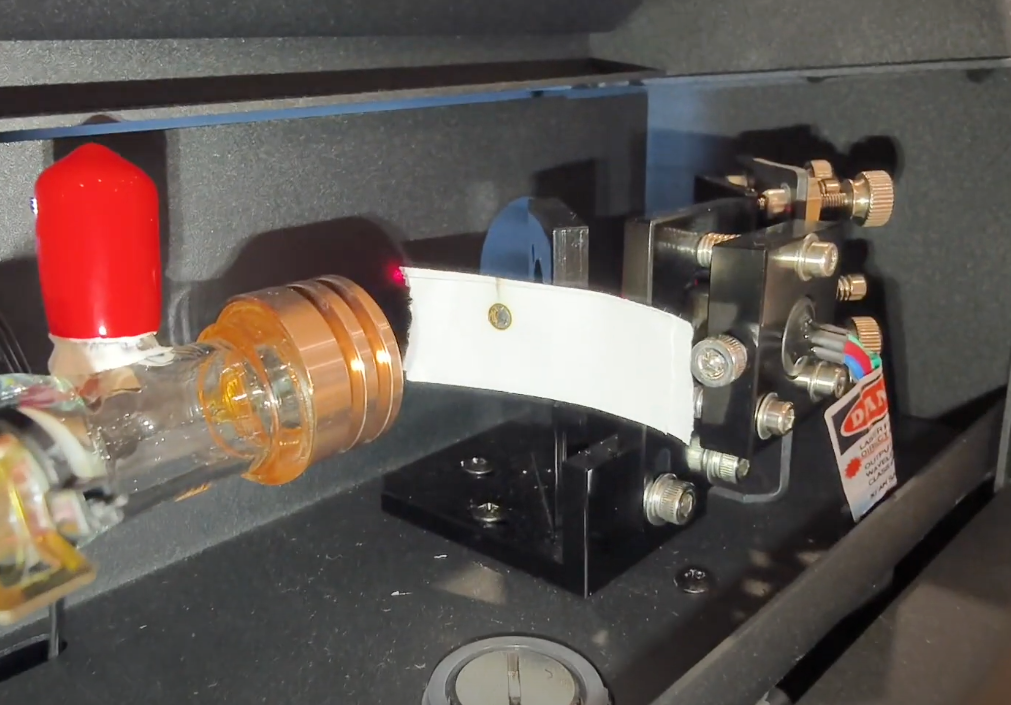

Åpne bakdekselet og plasser en ny dobbeltsidig tape på det første speilet.
Etter at du har plassert tapen, gå til Trinn 3.1.

  • Bruk en skrutrekker for å løsne skruene på baksiden av maskinen, deretter kan bakdekselet åpnes.




  • Plasser tapen på den røde lysenderen slik at den danner en 90 graders vinkel mot strålen.




  • Lukk bakdekselet.


Trinn 3.1

Lag 5 pulser og sjekk om teipen har et brennmerke.
(Se eksemplene for å vurdere resultatet på teipen.)

A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til hjemkjøringsprosessen er fullført.
     (Sørg for at døren, bakdekselet og bunnikonet er lukket, ellers vil du ikke kunne lage en puls.)
D. Finn Puls-knappen.
E. Ett trykk = én puls, to trykk = to pulser, osv.
F. Kontroller teipen
⚠︎ Lag alltid pulser når dørlokket er lukket.



Eksempler på teipresultater

Godt eksempel - Rundt og sterkt

Dårlig eksempel -
Svakt, hult eller ikke rundt

Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Ja, det har et brennmerke, og resultatet er bra >> Laserutgangen fungerer som den skal >> Vennligst Kontroller OPA
  • Det er et brennmerke, men resultatet er dårlig >> Trinn 3.2
  • Ingen brennmerke i det hele tatt >> Trinn 3.2


Trinn 3.2

  • Bruk en ny tape på den røde lysemitteren, som i Trinn 3.



  • Vennligst sett effekten til 0% av sikkerhetshensyn for å unngå pulser under testingen.




  • Dørsensoren er innebygd i chassisets LED-lys. Se videoen nedenfor for å finne den.
    (Dette ble tatt med en HEXA, men strukturen er den samme som for Beambox 2.)Step



  • Dørsensoren vil ha to røde LED-lys, og de vil alltid være PÅ.
    (Dette ble tatt med en HEXA, men strukturen er den samme som for Beambox 2.)
    Step
    Step



  • Plasser kjegleavstandsstykkene (magneter) nær begge LED-lysene. Lyset skal bli "sterkere" når det oppdager en magnet. Når begge LED-ene oppdager magneter samtidig, vil et signal om lukket dør sendes til systemet, og ikonet på panelet vil endres.
    (Dette ble tatt med en HEXA, men strukturen er den samme som for Beambox 2.)
    Step



  • Når du har plassert magnetene, vennligst lukk døren.
    Step



  • Endre effektinnstillingen tilbake til 100%, sørg for at ikonet viser lukket dør,
    og deretter lag 5 pulser. (Se eksemplene for å vurdere resultatet på teipen.)



Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Ja, det har et brennmerke, og resultatet er bra >> Mulig årsak:
    • Laserrøret er ødelagt og må skiftes ut.
      1. Dørsensoren er defekt.
      2. magneten på døren er ikke sterk nok. (Mindre sannsynlig)
  • Det er et brennmerke, men resultatet er dårlig >> Trinn 3.3
  • Ingen brennmerke i det hele tatt >> Trinn 3.3



Trinn 3.3

  • Bruk en ny tape på den røde lysemitteren, som i Trinn 3.



  • Vennligst sett effekten til 0% av sikkerhetshensyn for å unngå pulser under testingen.




  • Åpne bakdekselet for å finne sensoren for bakdekselet.



  • Sensoren for bakdekselet vil ha to røde LED-lys, og de vil alltid være PÅ.


  • Plasser to eksterne magneter nær begge LED-lysene. Lyset skal være "sterkere" når den registrerer en magnet. Når begge LED-ene registrerer magneter samtidig, vil et signal om lukket dør sendes til systemet, og ikonet på panelet vil endres.



  • Etter å ha plassert magnetene, lukk bakdekselet.



  • Endre effektinnstillingen tilbake til 100%, sørg for at ikonet viser lukket dør,
    og deretter lag 5 pulser. (Se eksemplene for å vurdere resultatet på teipen.)

Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Ja, det har et brennmerke, og resultatet er bra >> Mulig årsak:
    • Laserrøret er ødelagt og må skiftes ut.
      1. Sensoren for bakdekselet er defekt.
      2. Magneten på døren er ikke sterk nok. (Mindre sannsynlig)

      3. Det bakre arbeidslyset er defekt. (Mindre sannsynlig)
  • Det er et brennmerke, men resultatet er dårlig >> Trinn 6
  • Ingen brennmerke i det hele tatt >> Trinn 4



Trinn 4

  • Slå av maskinen.

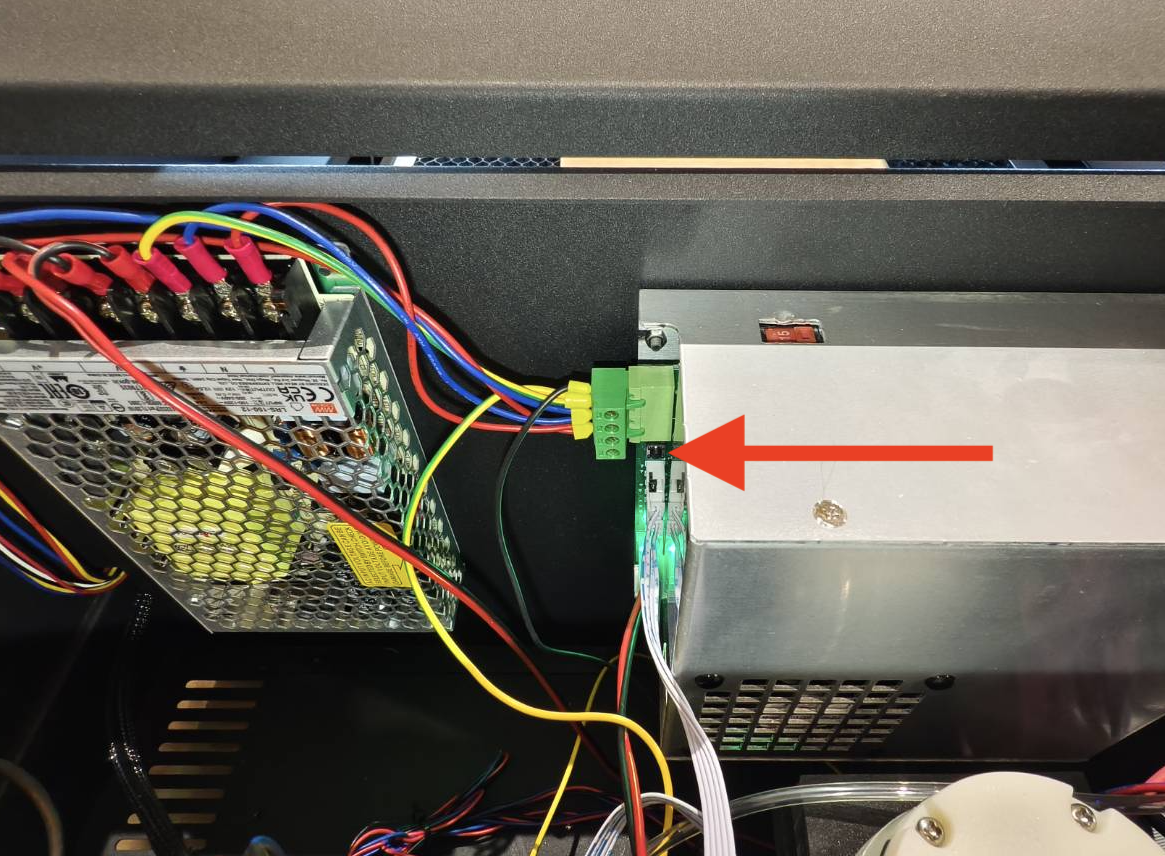

    Åpne sidedekselet ved å skru ut skruen.

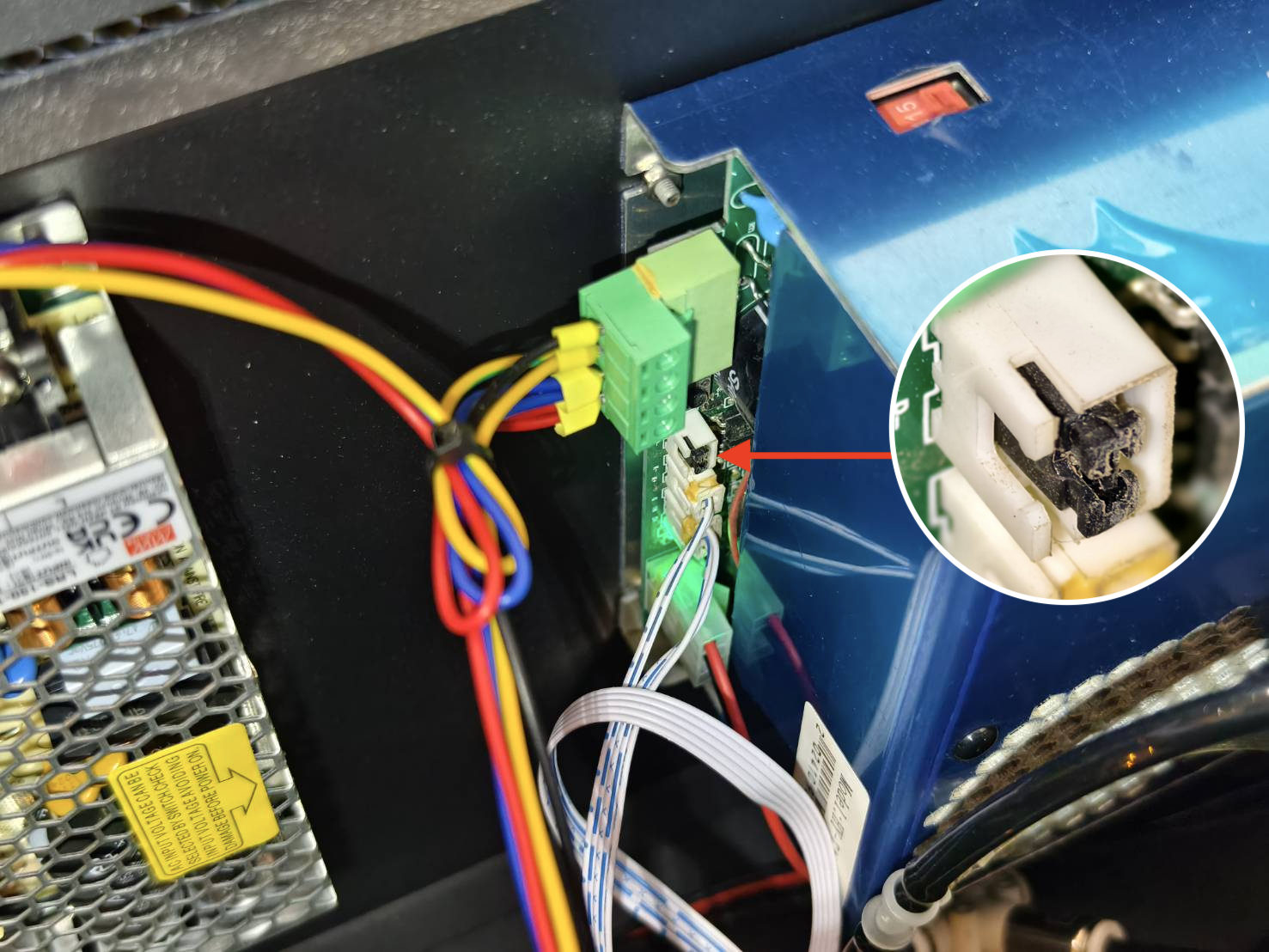

  • Kontroller om strømforsyningen har jumperen installert.

Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Nei, jumperen mangler >>
    • Hvis du bytter strømforsyning, kan du fjerne jumperen fra den gamle og installere den på den nye. (Demonstrasjon)
    • Hvis maskinen din ikke har den og du ikke har noen reserve, vennligst kontakt kundeserviceontakt kundeservice.

Trinn 4.1

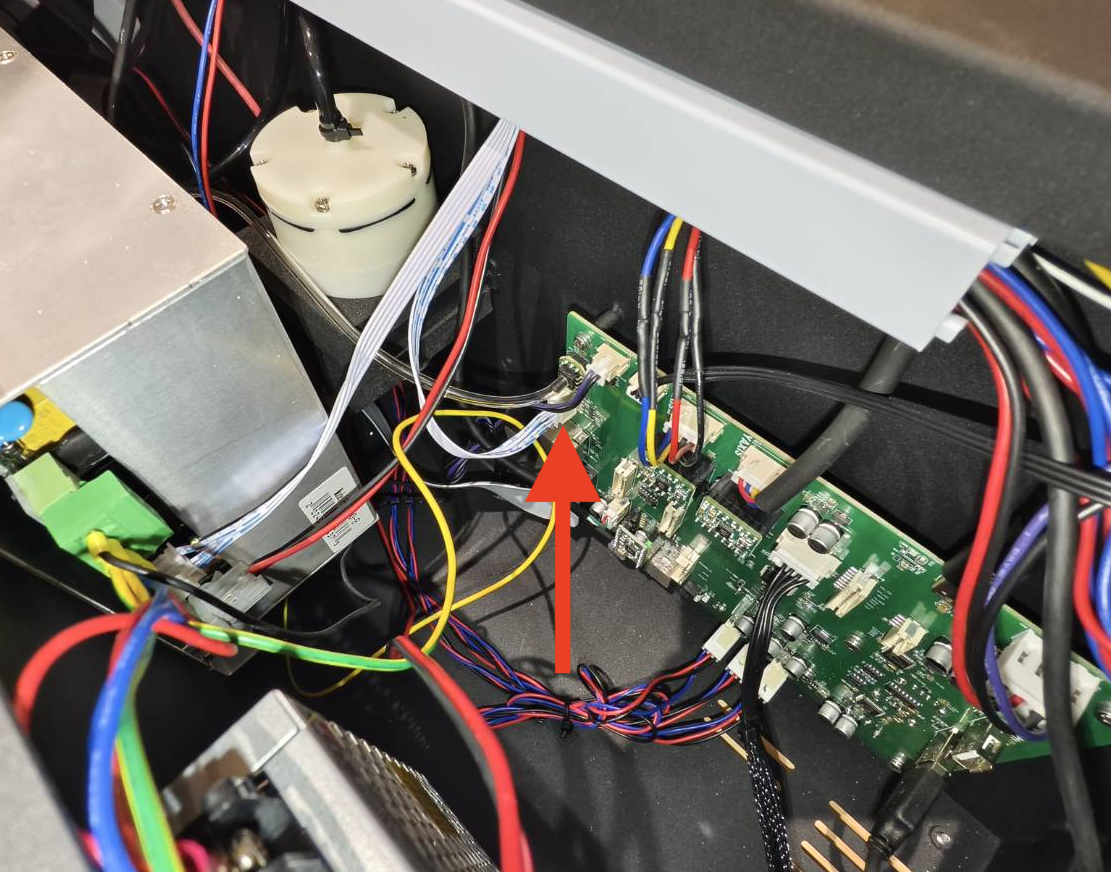

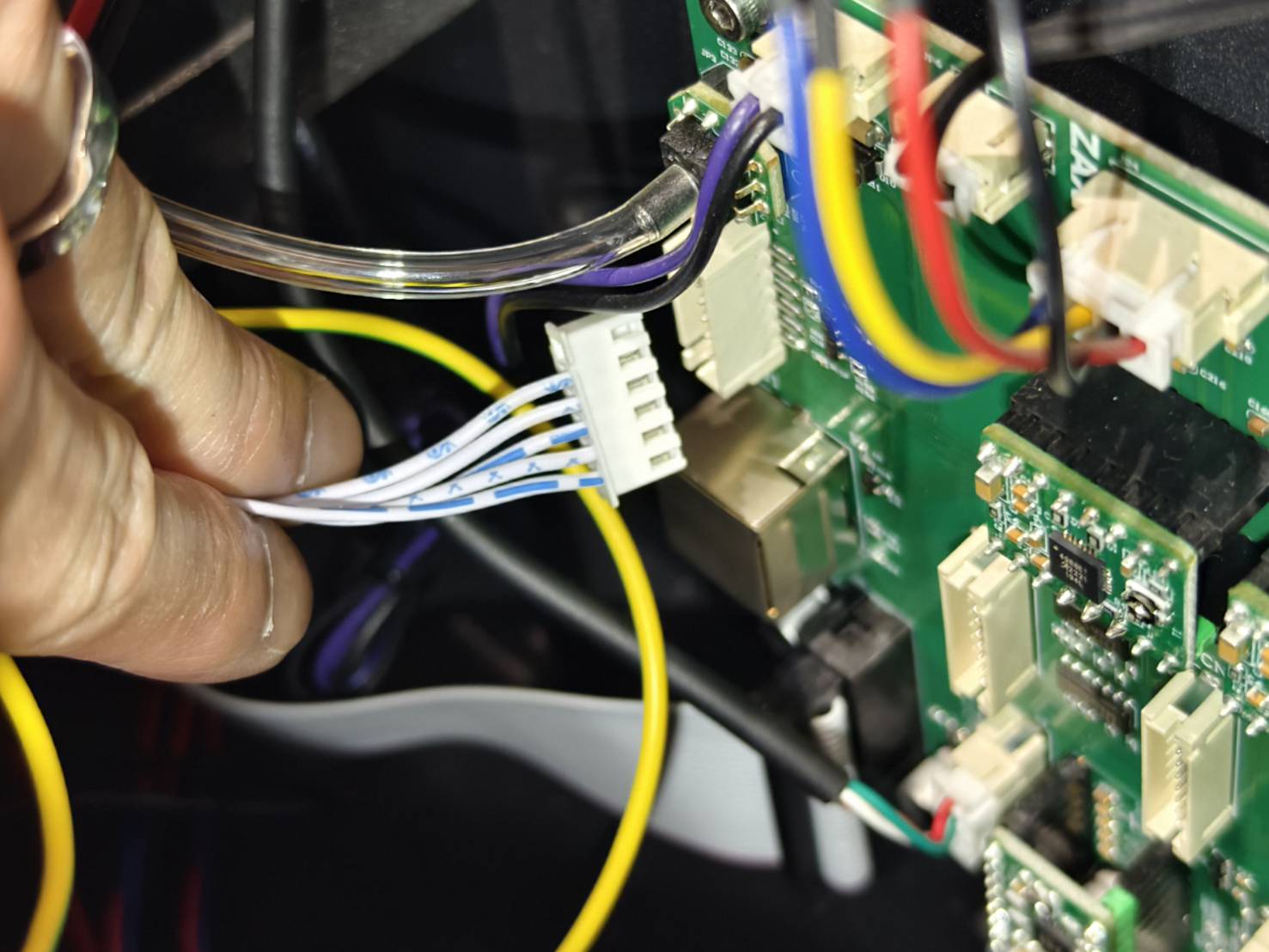

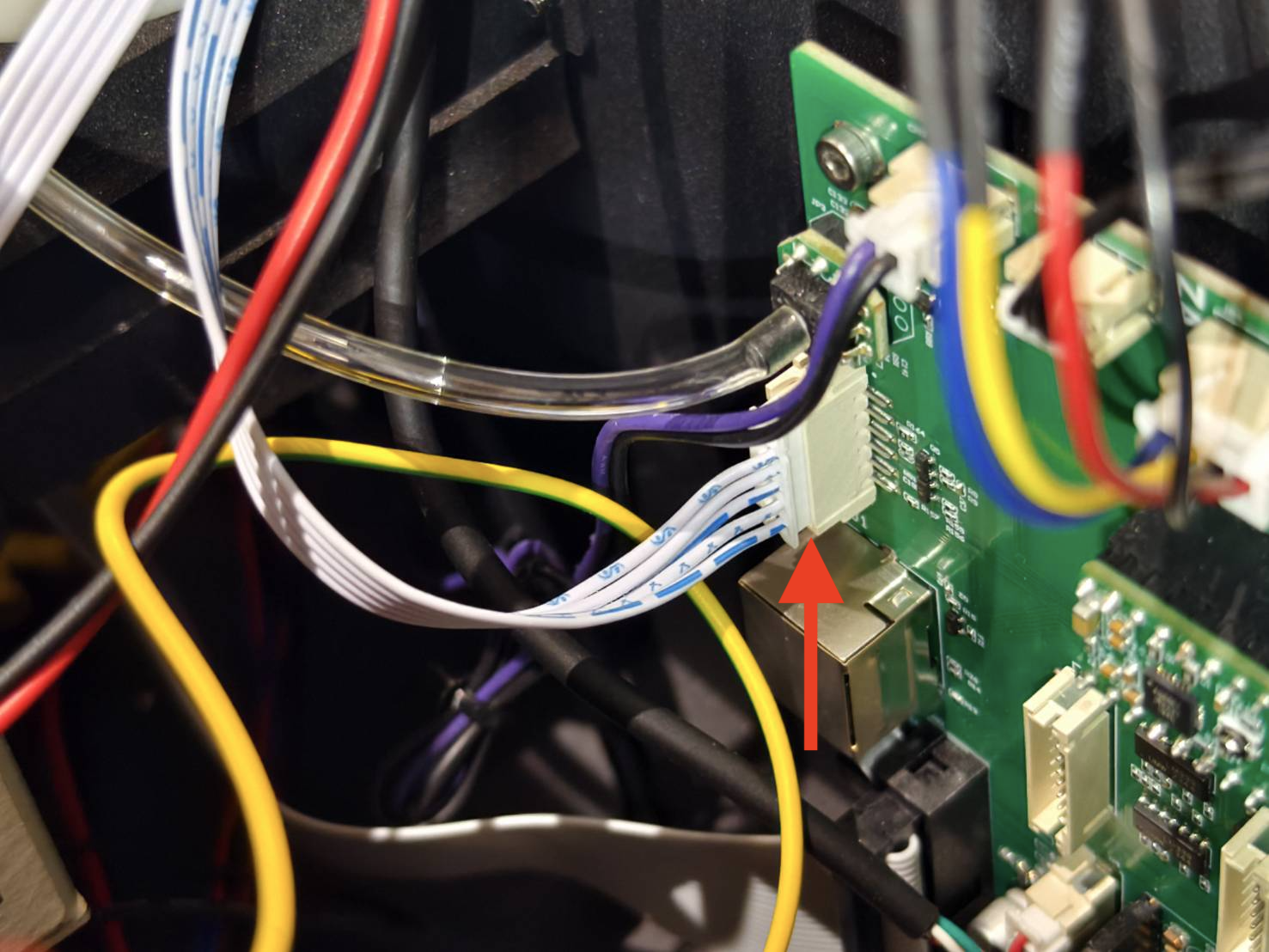

  • Koble fra laserkontrollkabelen på laserstrømforsyningen.
    (Se diagrammet hvis kretskortet ditt ikke er det samme som på bildet.)




  • Etter at du har koblet fra kabelen, gå til Steg 4.2.




Steg 4.2

  • Åpne bakdekselet og plasser en tape på den røde lyssenderen slik at den har en vinkel på 90 grader mot strålen.




  • Lukk bakdekselet.

Vennligst bruk gummihansker før neste handling.

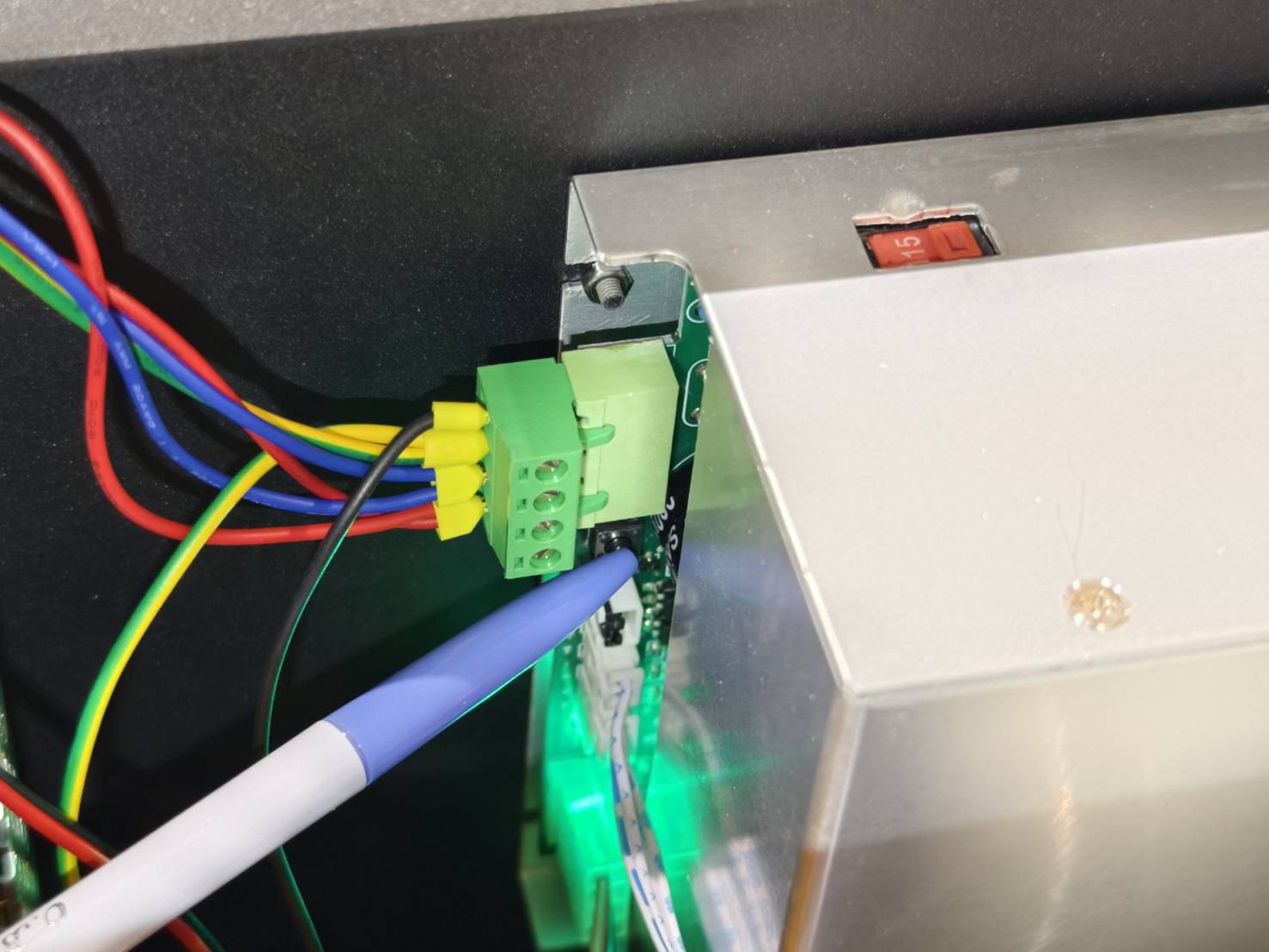

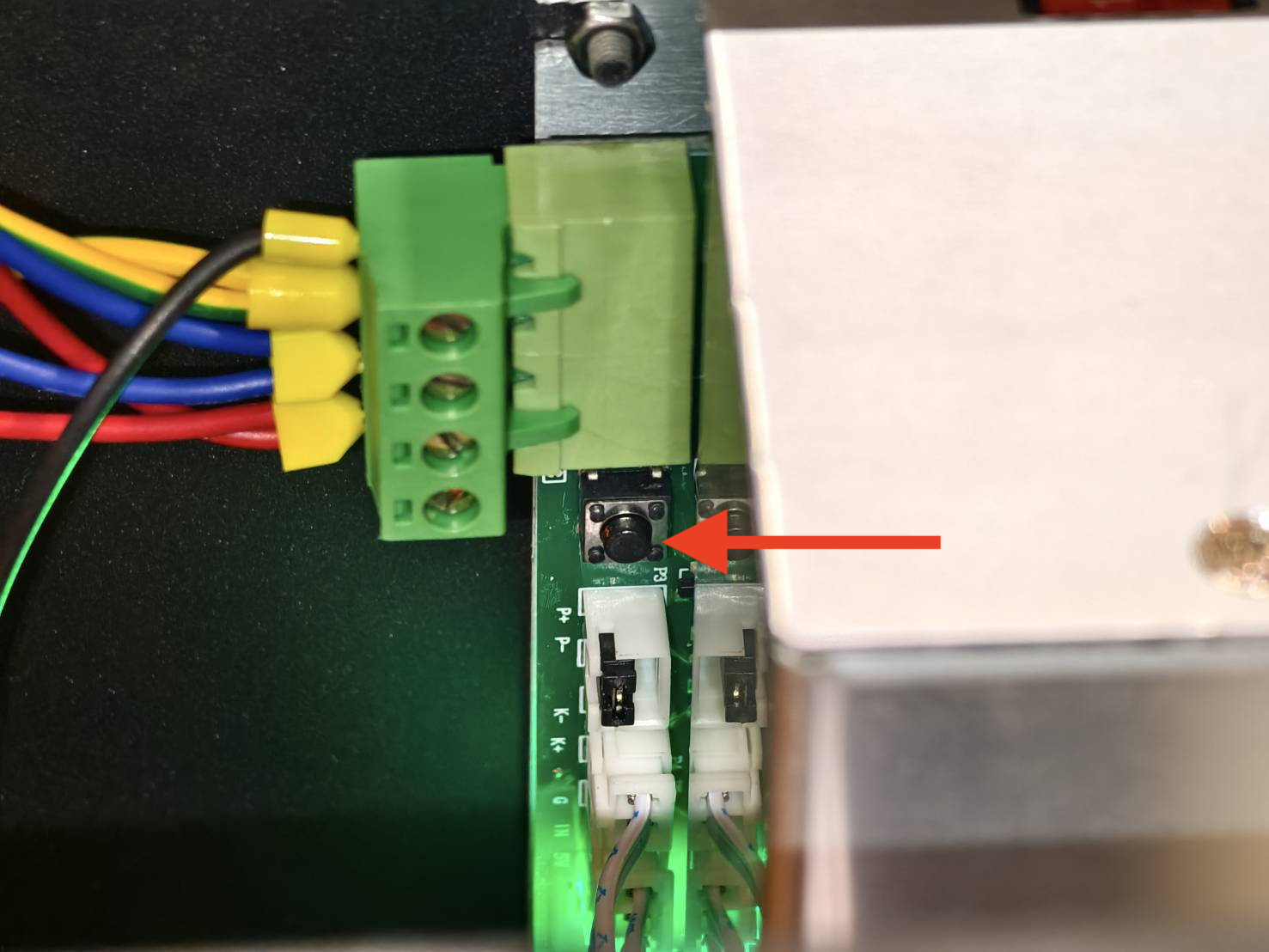

  • Slå på maskinen. Trykk på laserknappen to ganger eller hold den inne i 1-2 sekunder med en penn eller blyant, og sjekk laserutgangen på tapen.
    (Se eksemplene for å vurdere resultatet på teipen.)

  • Check the result on the first mirror.
    (Se eksemplene for å vurdere resultatet på teipen.)

Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Ja, det har et brennmerke, og resultatet er bra >> Trinn 5
  • Det er et brennmerke, men resultatet er dårlig >> Mulig årsak:
    • Laserrøret er ødelagt og må skiftes ut.
      • Laserrøret ditt er helt utslitt og må byttes ut.
  • Ingen brennmerke i det hele tatt >> Mulig årsak:
    • Laserrøret er ødelagt og må skiftes ut.
      • Det er et problem med laserstrømforsyningen (PSU), og den må byttes ut
      • Det er et problem med laserrøret, og det må byttes ut



Trinn 5

  • Koble laserens kontrollkabel til på nytt



  • Slå på maskinen. Tilbakestill maskinen til fabrikkinnstillingene.
    (Hovedside > Maskin > Neste side > Tilbakestill til fabrikk > Ja)








Trinn 5.1

Bruk en ny tolagstape og lag 5 pulser for å se om tapen har et brennmerke.
(Se eksemplene for å vurdere resultatet på teipen.)



Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Ja, det har et brennmerke, og resultatet er bra >> Problemet er løst
    • Laserrøret er ødelagt og må skiftes ut.
      • Problem med fastvare
  • Det er et brennmerke, men resultatet er dårlig >> Trinn 6
  • Ingen brennmerke i det hele tatt >> Mulig årsak:
    • Laserrøret er ødelagt og må skiftes ut.
      1. Laserens kontrollkabel er defekt
      2. Hovedkortet er defekt


Trinn 6

  • Bruk en ny tolagstape og plasser den på det første speilet.

  • Øk effekten til 150 % og lag 5 pulser for å se om brennmerket blir sterkere.
    (Se eksemplene for å vurdere resultatet på teipen.)



Ja, maskinen min har et lignende symptom eller lyd >> Stopp bruken av maskinen og

  • Ja, det har et brennmerke, og resultatet er bra >> Maskinen din kan fortsatt brukes
    • Anbefaling: Øk effekten og reduser hastigheten i hver oppgave til røret er helt utslitt.
    • Laserrøret er ødelagt og må skiftes ut.
      • Laserrøret ditt har blitt litt svakere
  • Det er et brennmerke, men resultatet er dårlig >> Mulig årsak:
    • Laserrøret er ødelagt og må skiftes ut.
      • Laserrøret ditt er helt utslitt og må byttes.



Kontakt kundeservice

Vennligst følg instruksjonene i lenken nedenfor for å rapportere problemet korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

Innsamlet informasjon, som bilder eller videoer som viser maskinens problem beskrevet i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.
