5-17 Justering av Z-aksebeltespenning

Beskrivelse

Justering av beltspenningen sikrer at beltet verken er for løst eller for stramt. Dette dokumentet forklarer i detalj hvordan du justerer beltet på Z-aksens løfteplattform. Hvis du opplever noen av følgende problemer:

• Høy, unormal støy når Z-aksen beveger seg opp eller ned
• Z-aksen stopper opp midtveis
• Z-aksens løftehøyde er feil
• Z-aksebeltet glipper eller hopper over tenner

...kan du vanligvis løse disse problemene ved å justere beltspenningen.

*Merk:

• Hvis Z-aksen stopper opp eller lager høy støy ved høye hastigheter, anbefaler vi å løsne beltspenningen.
• Hvis Z-aksen stopper opp eller beltet glipper (hopper over tenner), anbefaler vi å stramme beltspenningen.

Gjeldende fastvareversjon: v6.0.10

Nødvendig verktøy

• 4 mm unbrakonøkkel

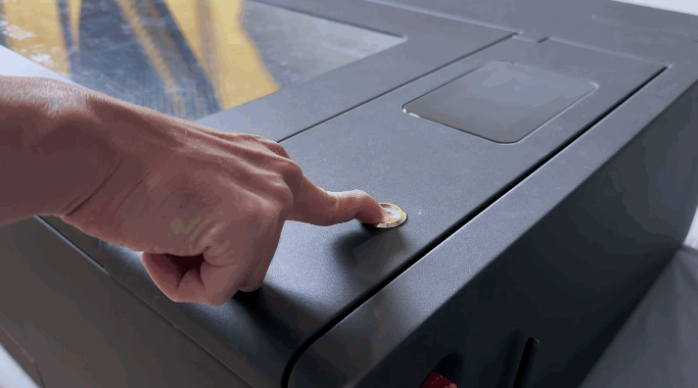

Trinn 1 – Slå av maskinen

Før du foretar justeringer, sørg for at maskinen er fullstendig avslått.

Trinn 2 – Fjern honeycomb-platen og plattformbraketten

Trinn 3 – Lokaliser justeringsområdet

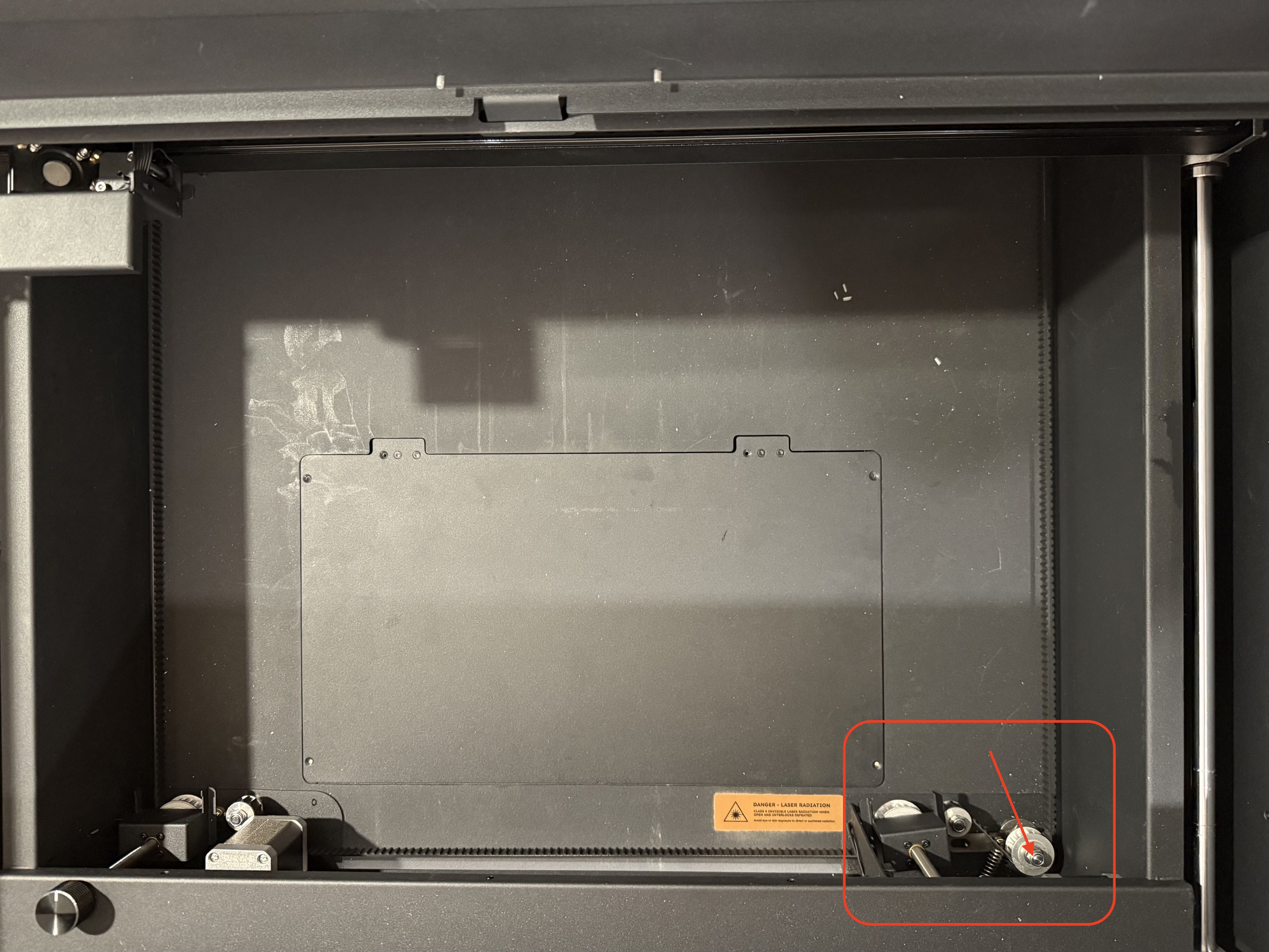

Finn hjulet for justering av beltespenning. Det er plassert i det nedre høyre området av maskinen. Følg aksen til spenningsjusteringshjulet for å finne låseskruen på undersiden av maskinen.

Trinn 4 – Juster beltespenningen

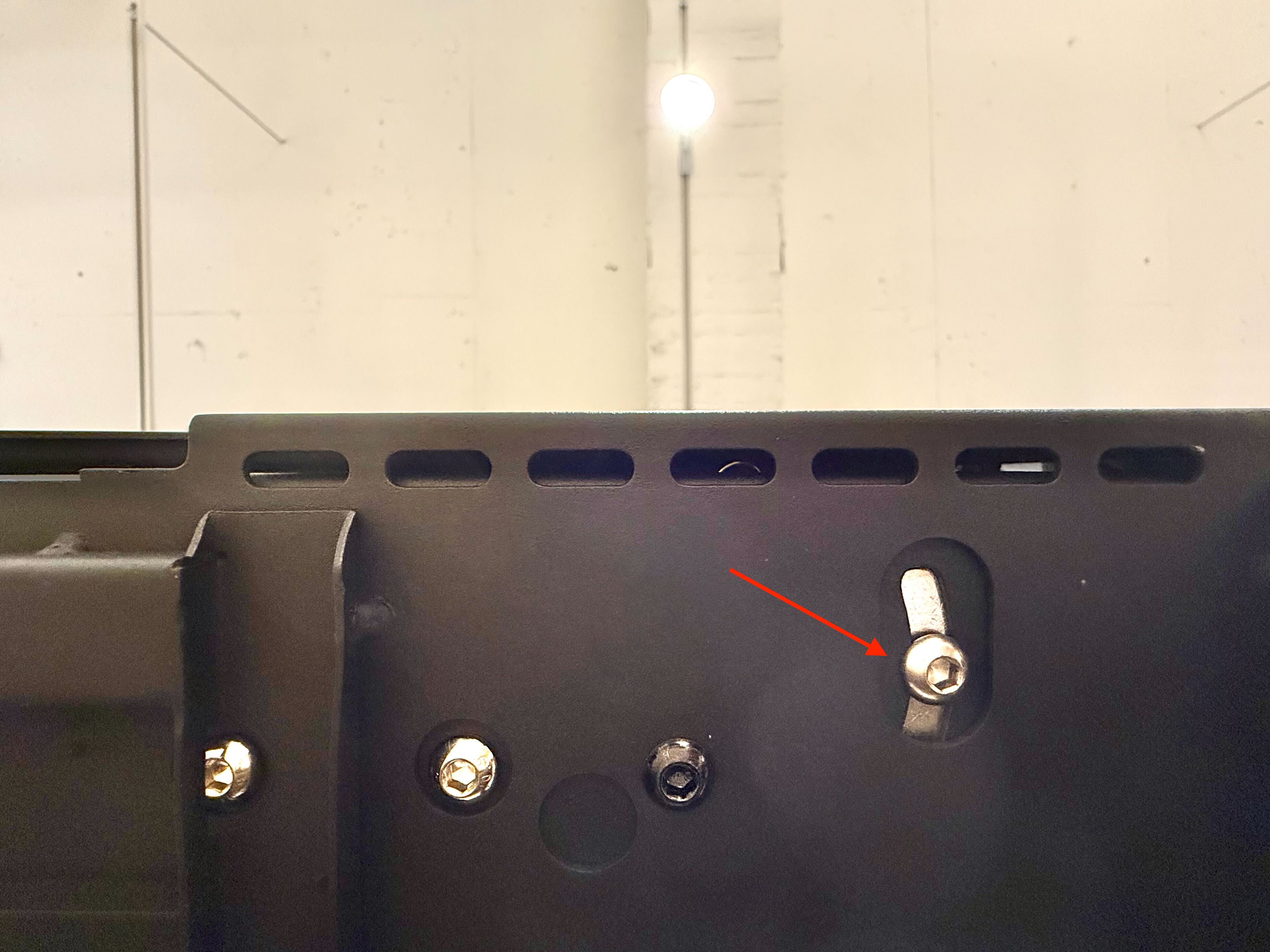

4-1 Løsne låseskruen

Bruk 4 mm unbrakonøkkelen til å løsne låseskruen litt, omtrent én og en halv omdreining. Det er ikke nødvendig å fjerne den helt.

4-2 Flytt spenningsjusteringshjulet

Mens låseskruen er løsnet, plasser 4 mm unbrakonøkkelen på skruen og skyv samtidig spenningsjusteringshjulstrukturen inn i maskinen. Dette lar beltespenningshjulet gli frem og tilbake.

4-3 Stram låseskruen

Når du har funnet riktig posisjon, stram låseskruen igjen med 4 mm unbrakonøkkel. Sørg for at den er godt festet og ikke vil løsne av seg selv.

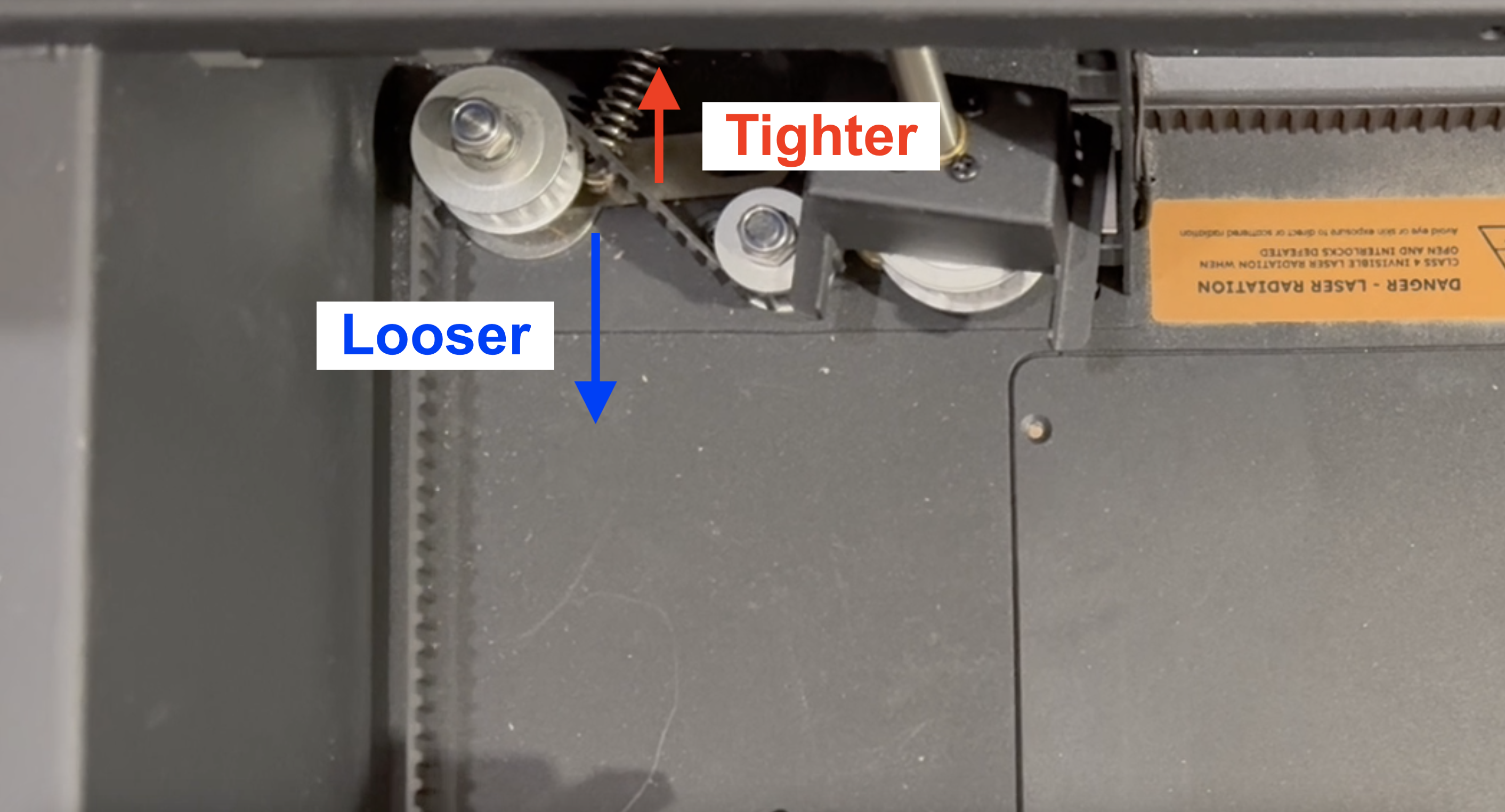

• Flytting av spenningshjulet i blå pilretning løsner beltet.
• Flytting av spenningshjulet i rød pilretning strammer beltet.

Trinn 5 – Test

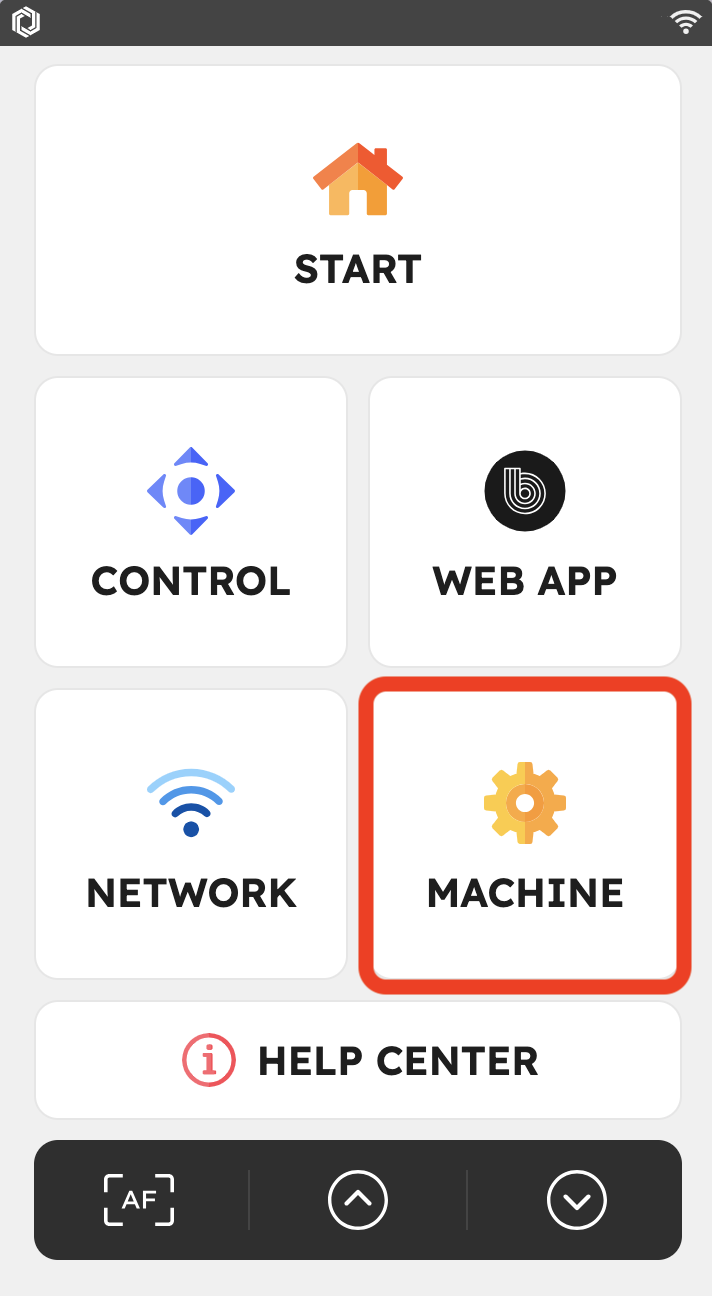

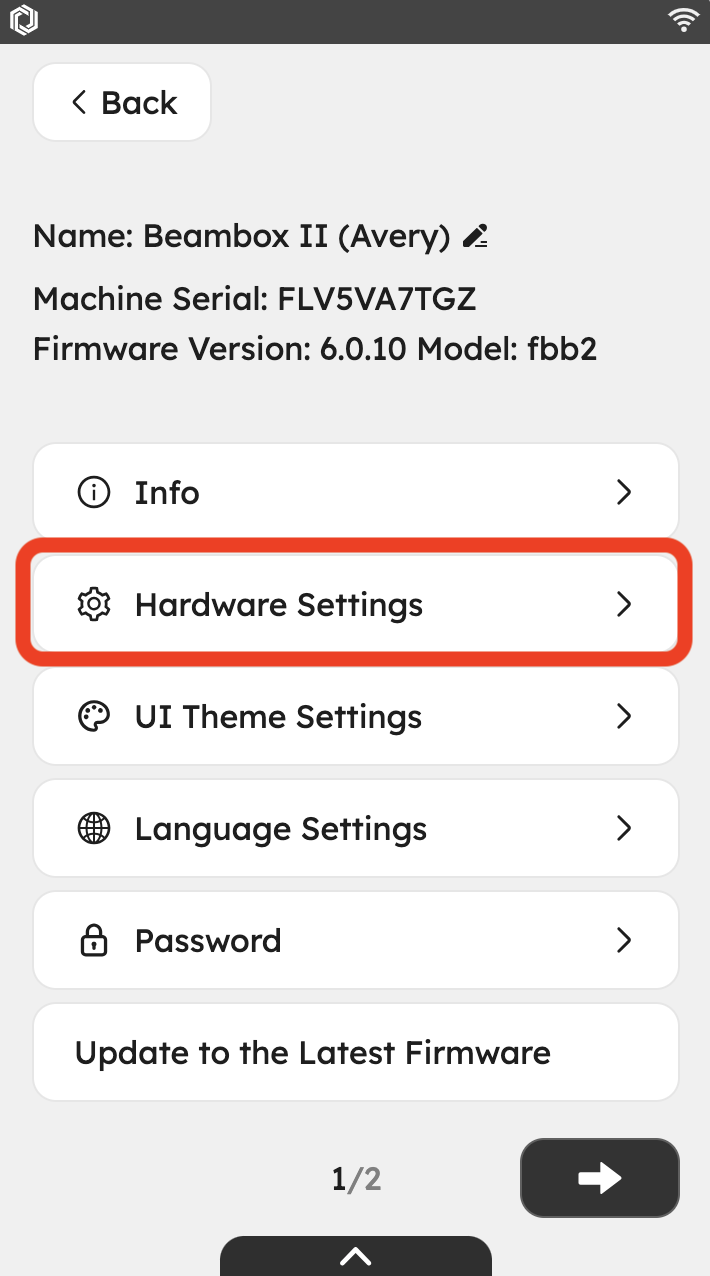

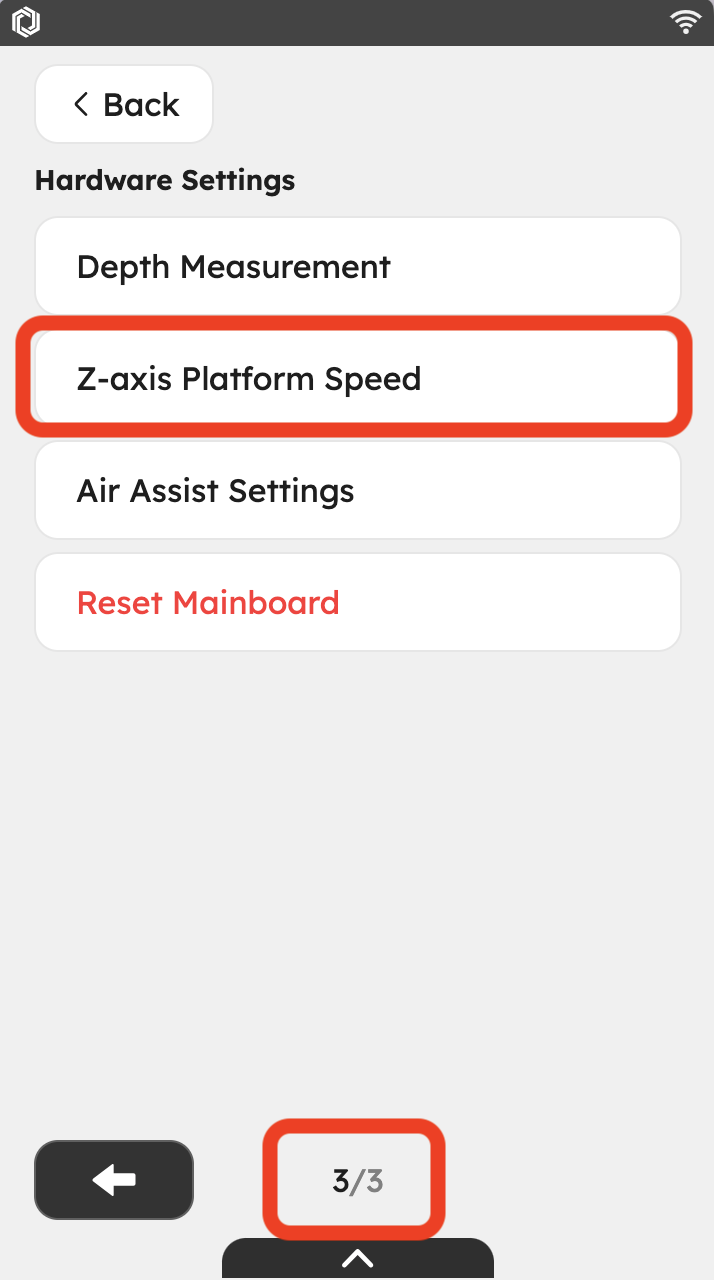

Etter justering, sett honeycomb-platen og plattformbraketten tilbake på plass. Sørg for å kjøre "Z-akse plattformhastighetstest" i maskinvareinnstillingene for å bekrefte at løfteplattformen beveger seg jevnt. Hvis den ikke fungerer korrekt, gjenta Trinn 4 for å justere beltespenningen på nytt.

Spm. 1: Hvordan kan jeg kontrollere om løfteplattformen fungerer korrekt?

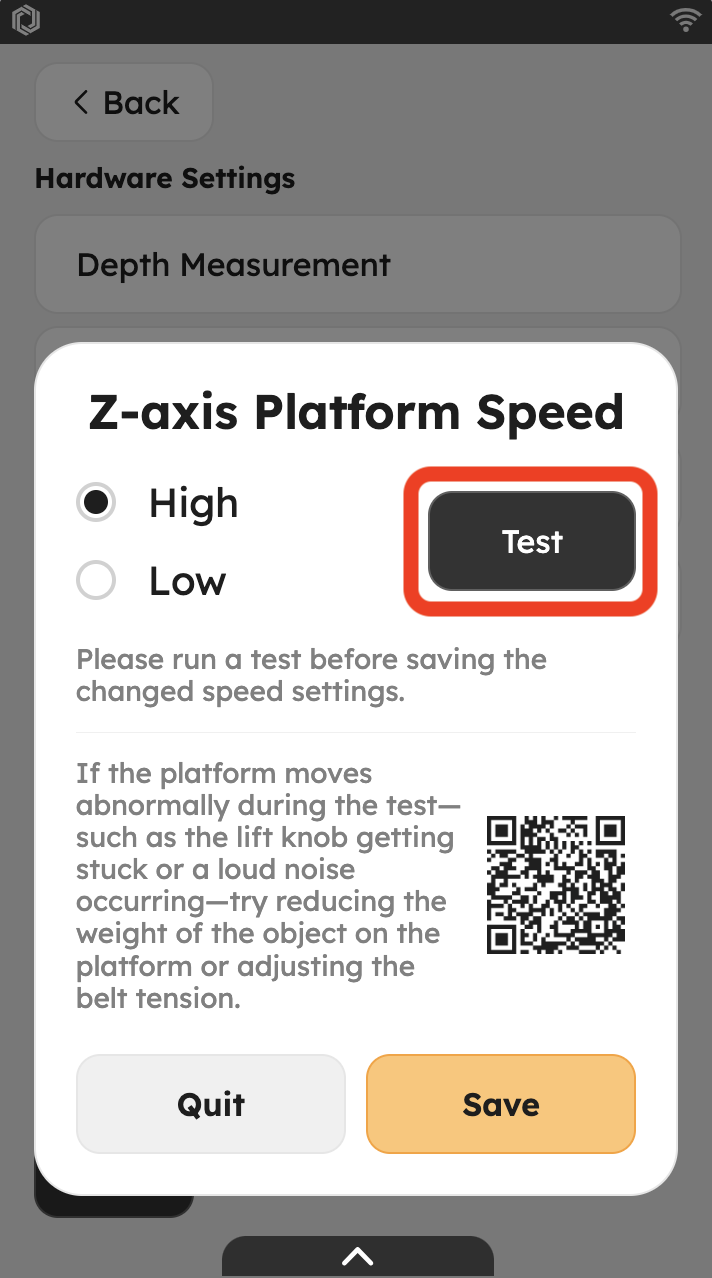

Når du trykker på "Test" knappen, vil Z-aksens løfteplattform først bevege seg til bunnposisjonen for å finne utgangsstillingen. Etter å ha funnet utgangsstillingen, vil den heve og senke seg én gang med den innstilte hastigheten. Gjennom hele prosessen med å finne utgangsstillingen og løfting, observer knotten nederst til venstre på maskinen for å se om den roterer normalt. Hvis den gjør det, er beltespenningsjusteringen korrekt.

Spm. 2: Må jeg bruke høy hastighet for testen?

Ikke nødvendigvis. Hvis en test med lav hastighet fungerer uten problemer, kan du enkelt bruke lavhastighetsinnstillingen. Vi anbefaler kun å sette den til høy hastighet hvis du trenger høyere hastigheter (for eksempel ved gravering på buede overflater).

Faktorer som påvirker Z-aksens stabilitet inkluderer motorhastighet, vekten på plattformen og beltespenning. For å opprettholde stabilitet ved høye hastigheter, vil du vanligvis redusere belastningen på plattformen og løsne beltespenningen litt. Men hvis beltet er for løst, kan det hoppe over eller miste tenner under løfting. Derfor avhenger optimal hastighet og spenning av dine spesifikke bruksbehov.
