Rotasjonsaksen er kun kompatibel med 110mm og 150mm feltlinser.

Trinn 1

Ta tilkoblingskabelen ut av emballasjen. Mens maskinen er avslått, koble den ene enden til venstre side av maskinen.

Etter å ha koblet den andre enden til rotasjonsaksen, slå på Promark.

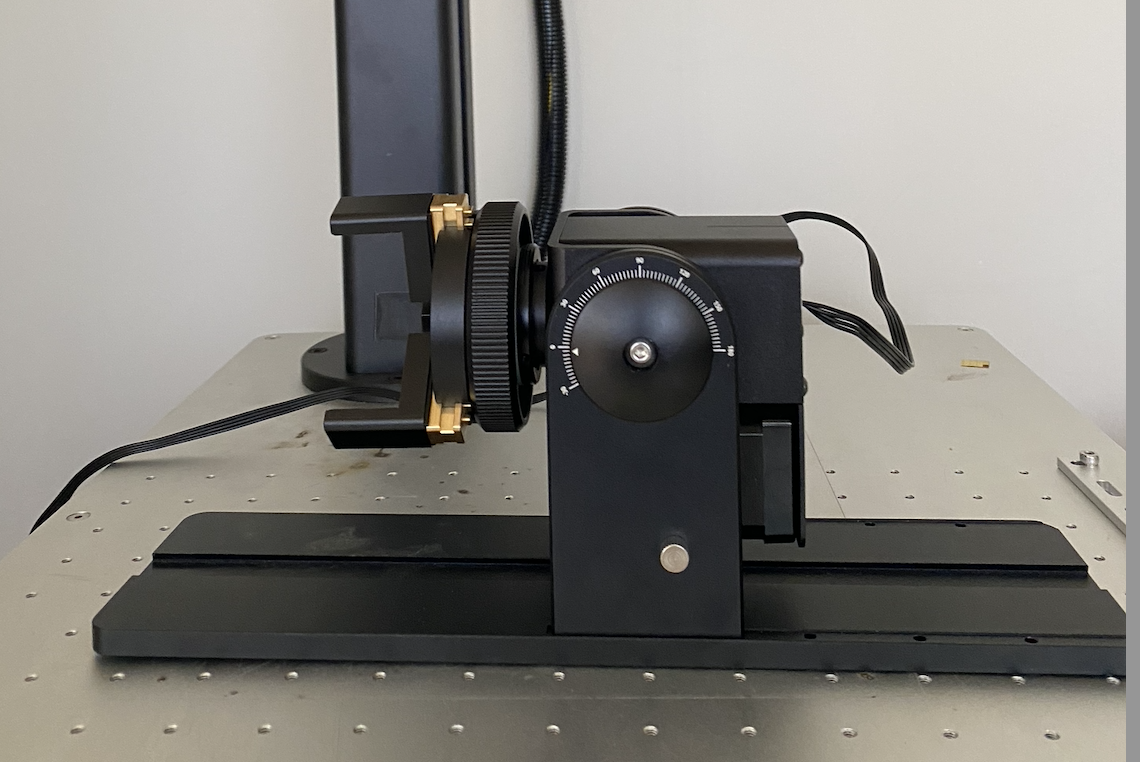

Rotasjonschuck i normalposisjon.

截圖 2025-03-27 11.40.04.png

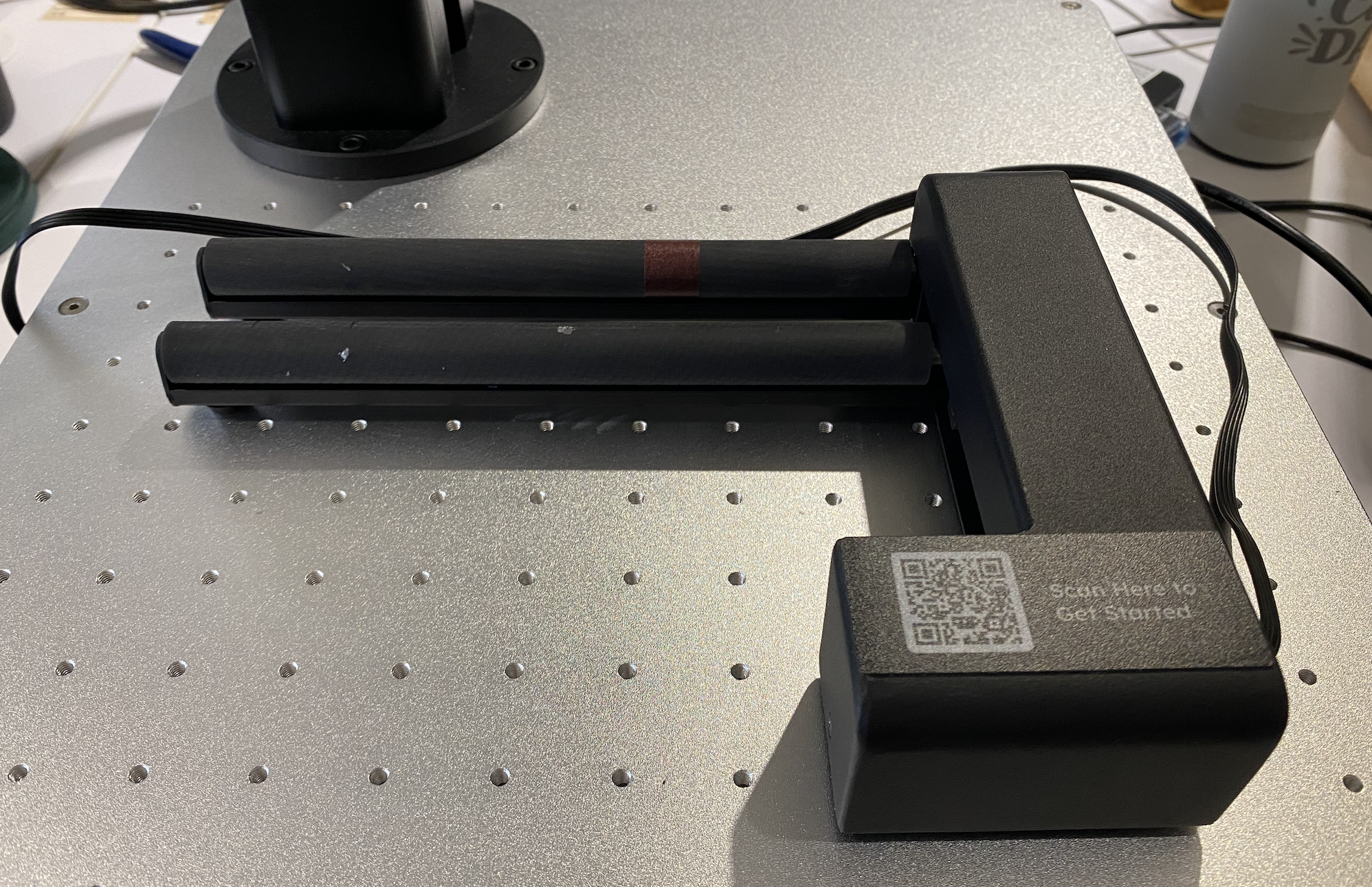

Rulle i normalposisjon.

截圖 2025-03-27 11.38.02.png

Merk: Hvis du må vende den mot venstre, aktiver 'Speil'-funksjonen i rotasjonsinnstillingene. Ellers kan det oppstå feil i bildeoppdelingen.

Trinn 2

Gå til dokumentinnstillingene for å aktivere rotasjonsaksen, klikk deretter på tannhjulikonet til høyre for å åpne rotasjonsinnstillingene.

截圖 2025-03-26 16.53.05.png

Trinn 3

Velg rotasjonsaksen du bruker, og konfigurer deretter rotasjonsinnstillingene.

1. Angi objektets omkrets eller diameter (kun for chuck)

2. Juster rotasjonsforholdet for rotasjonsaksens drift.

3. Oppdelt størrelse: Enhetslengden for hver graveringsseksjon i bildet.

4. Overlappingsstørrelse: Overlappingslengden for hver seksjon.

5. Hvis rotasjonsaksen er vendt mot venstre, må speilfunksjonen aktiveres.

Omkrets

Hvis den angitte omkretsen er større enn det faktiske objektet, kan det føre til overlapping av graveringsområdet, noe som potensielt kan resultere i ujevn farging.
Hvis den angitte omkretsen er mindre enn det faktiske objektet, kan det føre til mellomrom mellom mønsterdelene.

Ved bruk av chuck på koniske objekter, anbefales det å angi gjennomsnittlig omkrets for graveringsområdet.

Oppdelt størrelse

Når du bruker Promark rotasjonsakse, vil bildet bli delt inn i flere seksjoner. Hver del vil bli merket sekvensielt på objektet. Deretter vil rotasjonsaksen rotere for å merke neste del, og fortsette syklisk til hele bildet er merket.

Størrelsen på hver seksjon bestemmes av innstillingen for oppdelt størrelse.

Hvis objektet ditt har en konisk eller uregelmessig form, kan bruk av en mindre segmentstørrelse redusere mellomrom eller feiljustering mellom seksjonene.

En større oppdelt størrelse kan redusere tiden som kreves for oppgaven, men kan påvirke graveringsresultatet på grunn av større variasjon i brennvidde innenfor en enkelt enhetslengde.

Overlappingsstørrelse

For å redusere potensielle mellomrom mellom seksjoner, kan du angi en fast overlapping for slutten av hver seksjon for å minimere synlige mellomrom.

Vær imidlertid oppmerksom på at hvis overlappingen er for stor, kan det føre til at de overlappende områdene av materialet utsettes for overdreven varme, noe som resulterer i en merkbar horisontal linje.

*Promark rotasjonsakse støtter kun gravering i X-retning.
