2-4 Kamerakalibrering

⚠︎ Sørg for at Beam Studio og beamo II-fastvaren er oppdatert til nyeste versjon.

Beskrivelse

Denne artikkelen veileder deg gjennom prosessen med å utføre en kamerakalibrering.


Når kamerakalibrering er nødvendig
1. Ved første gangs bruk av maskinen.
2. Når maskinen har blitt flyttet.
3. Når det er avvik mellom kameraforhåndsvisningen og den faktiske graveringsposisjonen.

Merk:
Kamerakalibrering er nødvendig ved første gangs bruk av kameraforhåndsvisningsfunksjonen.

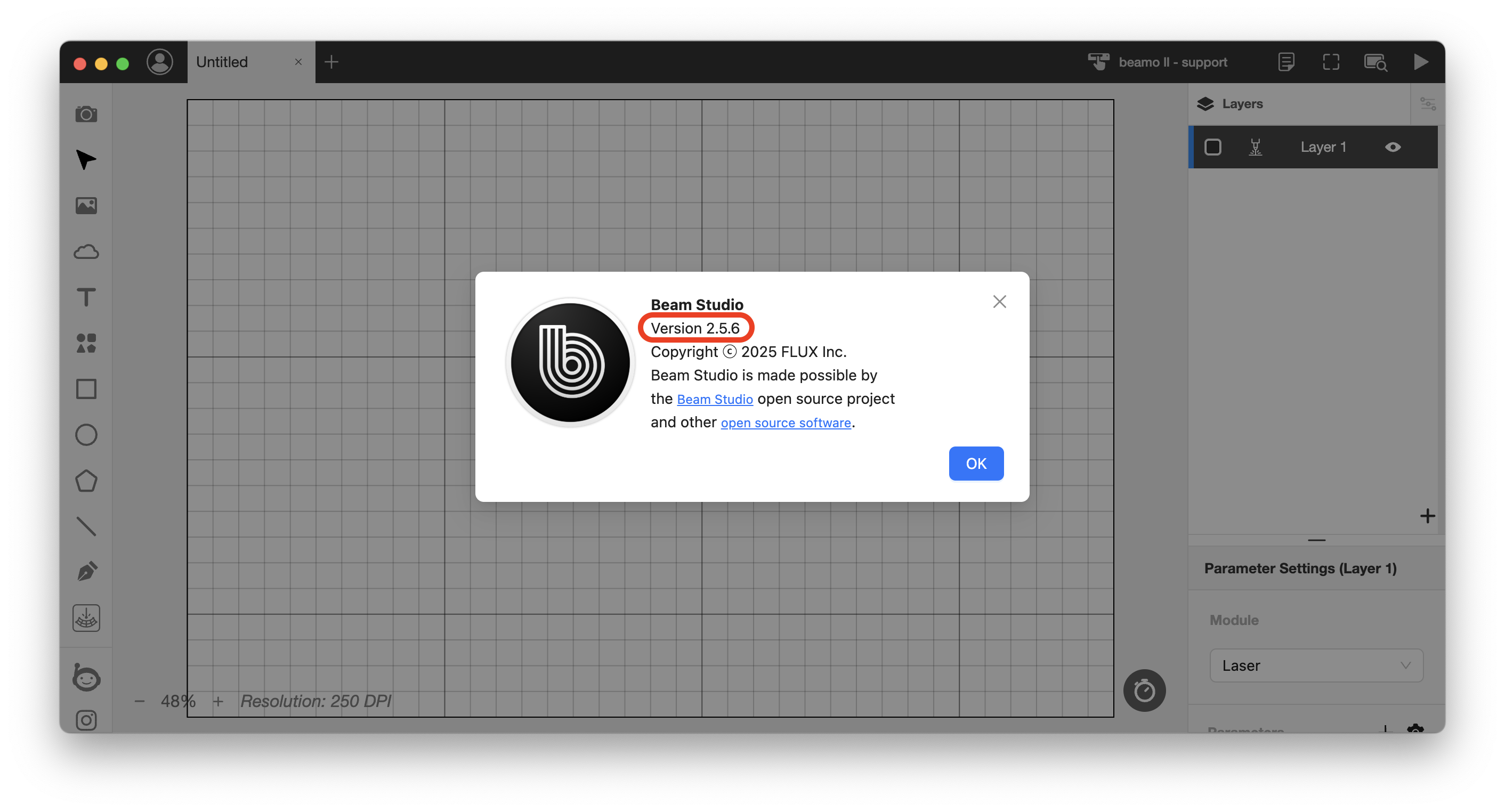

Trinn 1 - Bekreft versjonen av Beam Studio og fastvare

Nødvendig programvareversjon: Beam Studio 2.5.11 eller nyere.

Nødvendig fastvareversjon: 6.1.6 eller nyere.

Trinn 2 - Forberedelse

Materialer som skal klargjøres:

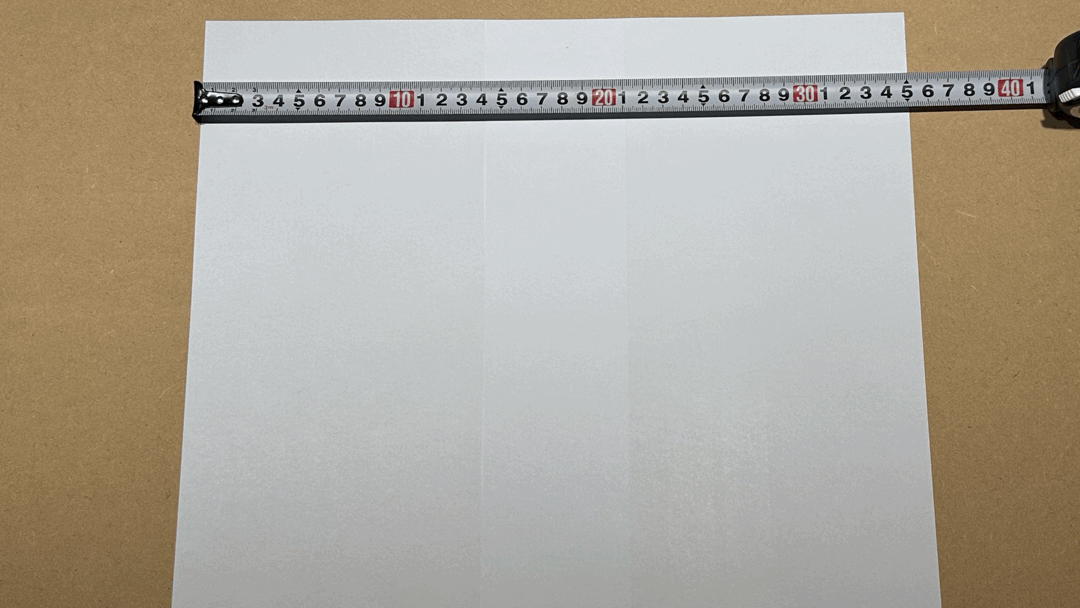

Legg to A4-ark med hvitt papir oppå hverandre og lim dem sammen for å lage en overflate som måler ca. 19–28 cm i lengde og 31–40 cm i bredde, eller bruk en lys treplate i samme størrelse.

Trinn 3 - Legg til et nytt prosjekt og utfør kamerakalibrering

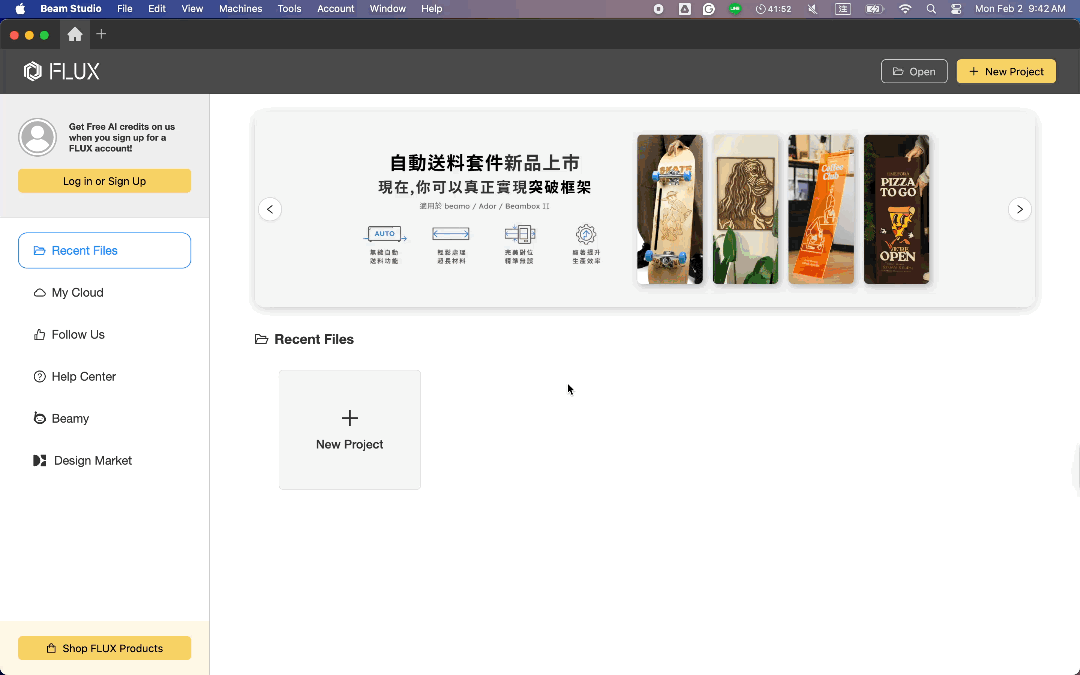

Legg til et nytt prosjekt, velg navnet på maskinen du ønsker å bruke, og klikk på "Kalibrer kamera."

Trinn 4 - Plasser hvitt papir

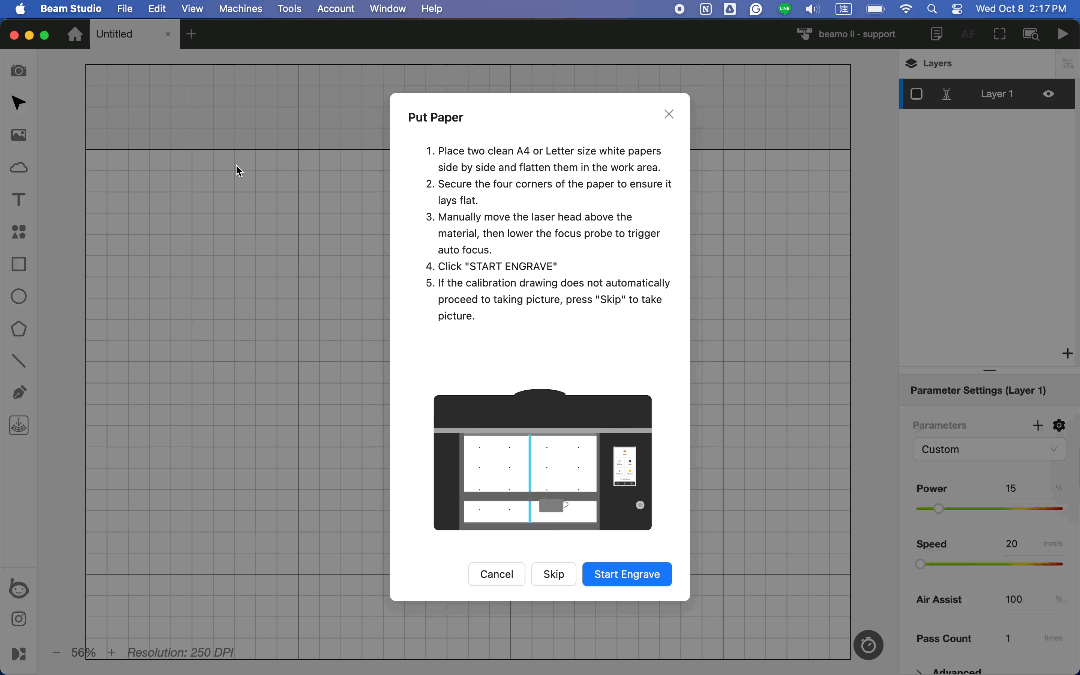

Plasser et rent A4 hvitt papir i midten av arbeidsområdet og fest det ved å teipe ned alle fire hjørnene med tape.

Trinn 5 - Tegning av kalibreringsbilde

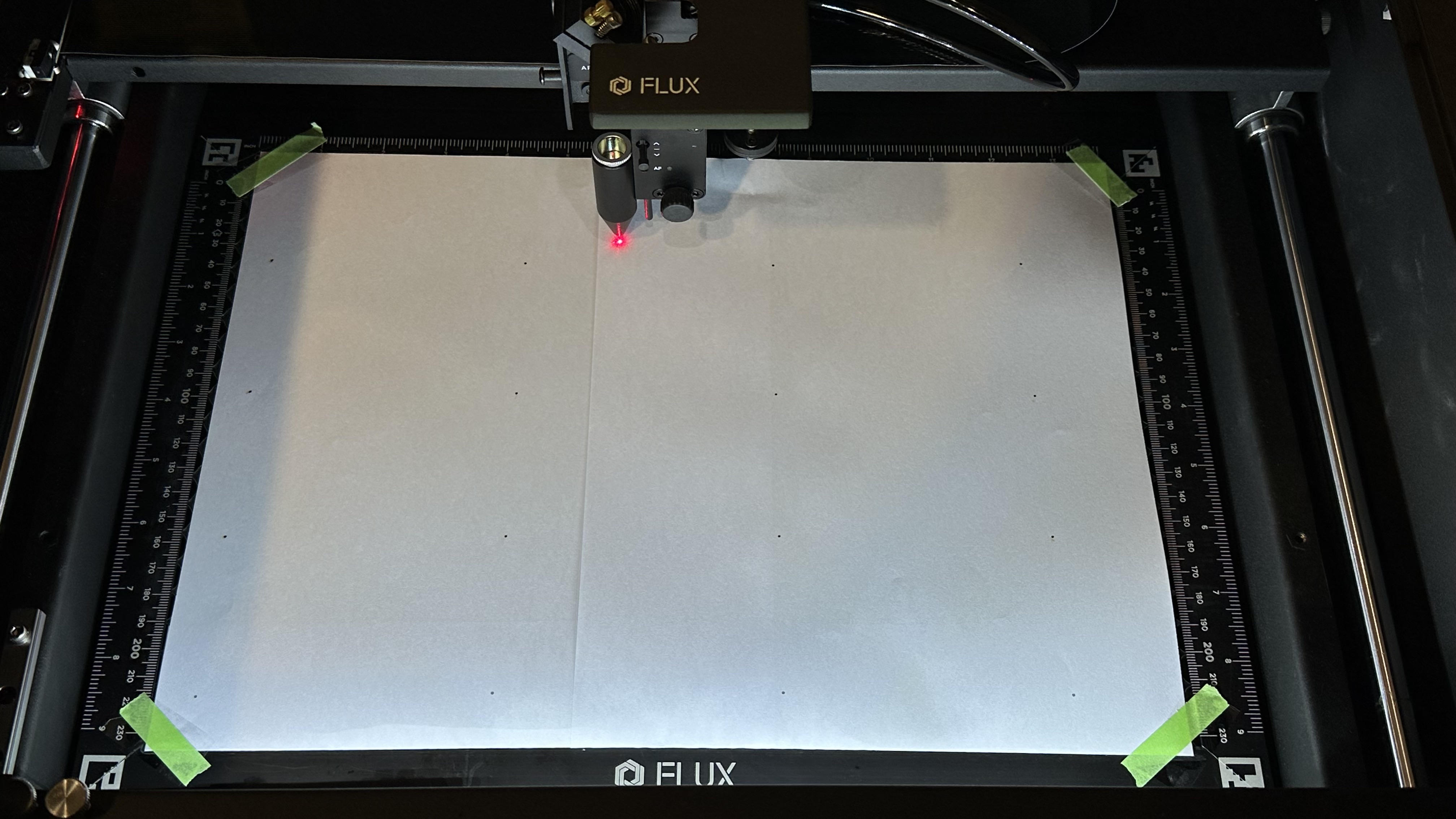

Klikk "START GRAVERING" for å tegne kalibreringsbildet.

Trinn 6 - Juster markørpunkter

Zoom inn, zoom ut og juster bildeeksponeringen for å justere de røde markørpunktene nøyaktig med de åtte tegnede punktene.

Trinn 7 - Verifiser kalibreringsresultater

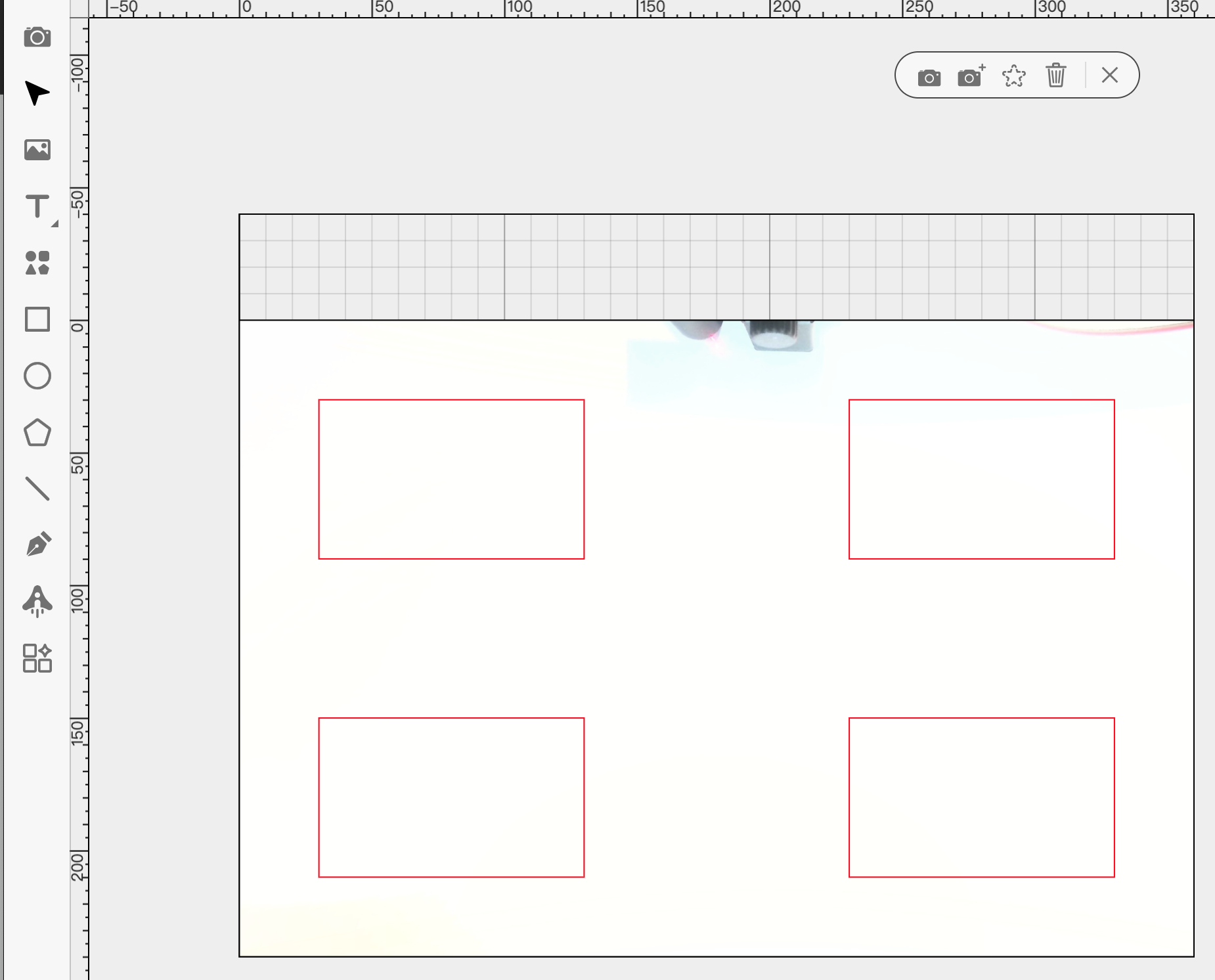

Tegn fire rektangler i henhold til følgende innstillinger, og bekreft om alle fire sidene av hvert rektangel er fullstendig justert med lasermarkeringspunktene.

Posisjoner og dimensjoner:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Hvis rektanglene ikke er riktig justert med markeringspunktene, vennligst juster fokus ved å endre materialhøyden og utfør kamerakalibrering på nytt for å sikre at posisjoneringsnøyaktigheten gjenopprettes.

#END
