2-4 Kamerakalibrering

⚠︎ Før du begynner, vennligst sørg for at Beam Studio og HEXA RF-fastvaren er oppdatert til de nyeste versjonene.

Beskrivelse

Denne artikkelen vil veilede deg gjennom kamerakalibreringsprocessen.



Når kamerakalibrering er nødvendig
1. Ved første gangs bruk av maskinen.
2. Etter at maskinen har blitt flyttet.
3. Når det er avvik mellom kameraforhåndsvisningen og den faktiske graveringsposisjonen.

Merk:
Kamerakalibrering er nødvendig før bruk av kameraforhåndsvisningsfunksjonen for første gang etter utpakking.

Trinn 1 - Kontroller programvare- og fastvareversjoner

Påkrevd programvareversjon: Beam Studio 2.6.2 eller nyere

Påkrevd fastvareversjon: 6.2.2 eller nyere

Trinn 2 - Forbered materialer

Nødvendige materialer (må skaffes selv):
A4 hvitt papir eller en lysefarget plate av tilsvarende størrelse

Trinn 3 - Start kamerakalibrering

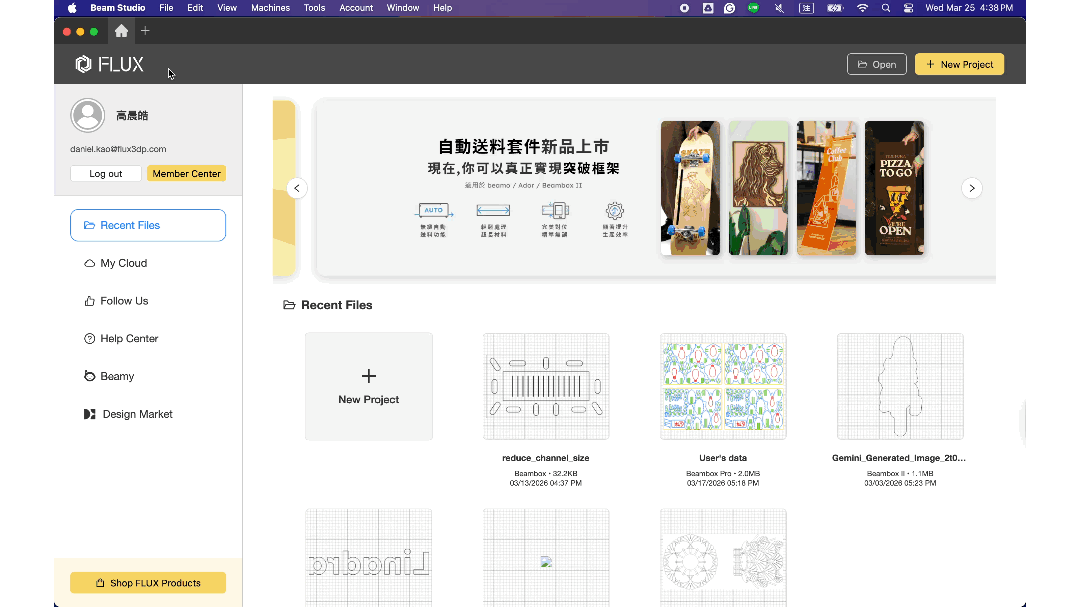

Opprett et nytt prosjekt, velg maskinen som skal kalibreres, og klikk deretter på "Kalibrering" ＞ "Kamerakalibrering"

Trinn 4 - Plasser hvitt papir

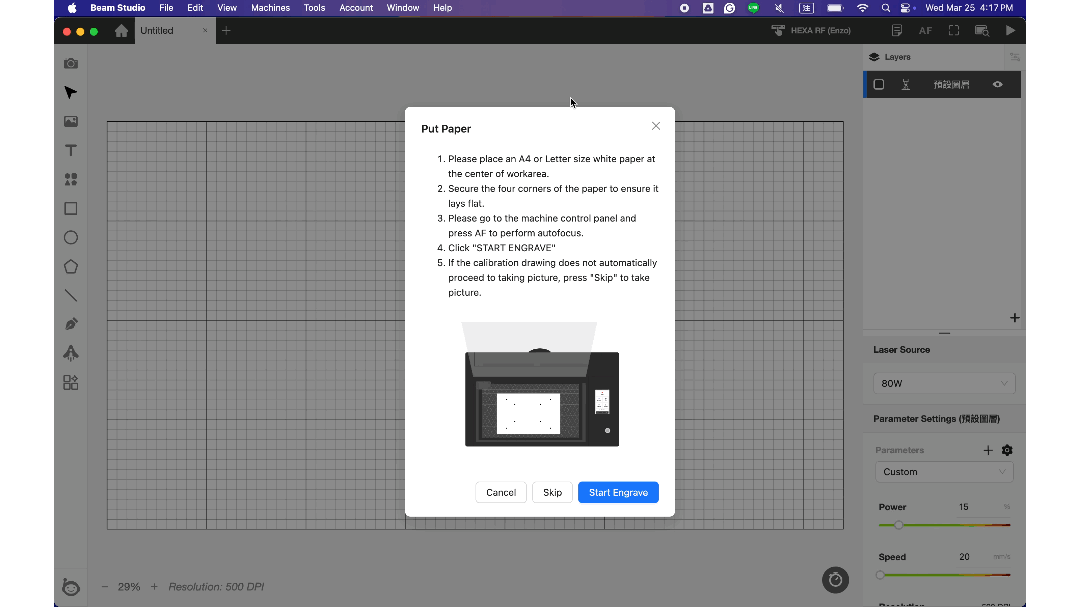

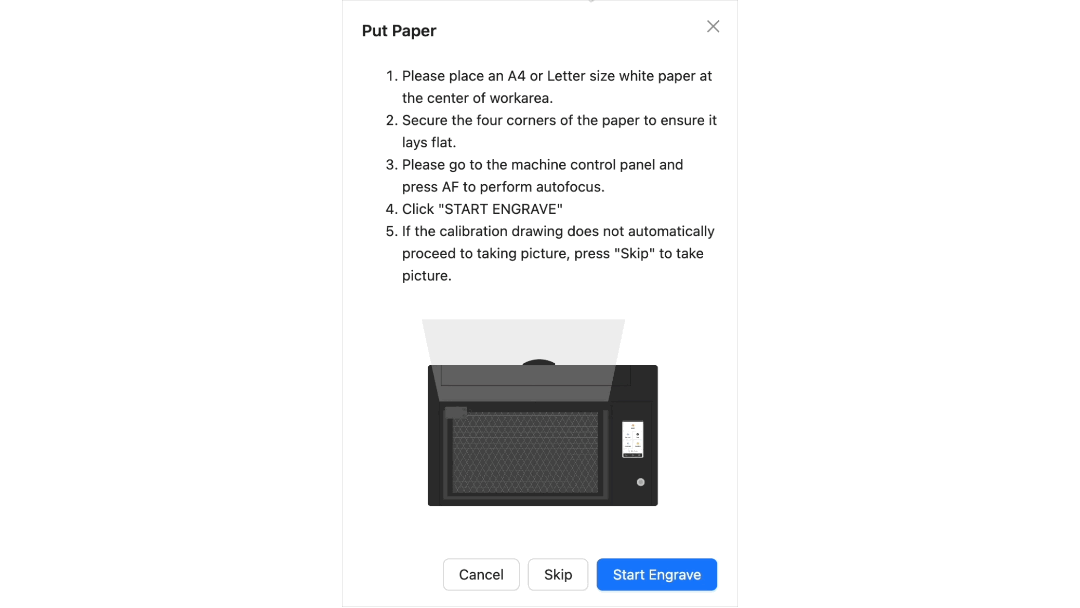

Plasser et rent A4 hvitt papir i midten av arbeidsområdet og fest alle fire hjørner med tape.

Trinn 5 - Tegning av kalibreringsmønster

Klikk for å starte tegning av kalibreringsmønsteret

Trinn 6 - Juster markører

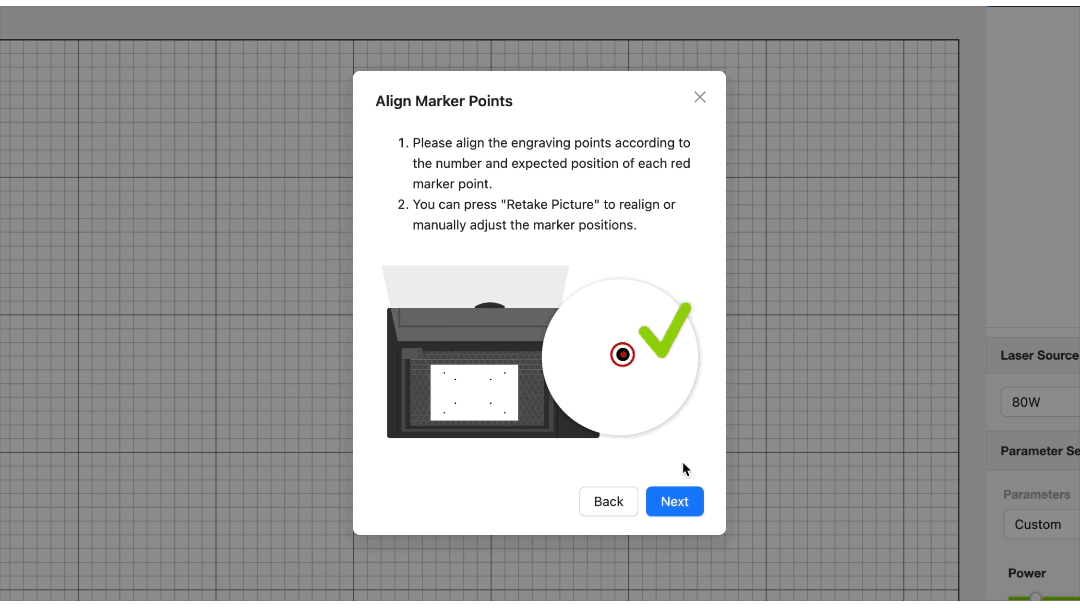

Du kan zoome inn/ut og justere bildeeksponeringen for å verifisere og flytte de røde markørpunktene slik at de overlapper fullstendig med de åtte trykte punktene

Hvis markørene vises som vist nedenfor og ikke er på det hvite papiret, vennligst følg trinnene nedenfor for å justere.

a. Dra bildet for å sentrere det trykte 8-punktsmønsteret, og klikk deretter på "Ta bilde på nytt".

b. Juster alle markørpunkter manuelt
Vennligst se riktig rekkefølge for markører nedenfor:
