Beskrivelse

Denne siden dekker installasjonsmetoden for 1,5-tommers linsen.

Merk:
HEXA RF 1,5-tommers fokuslinse er designet for gravering og gir finere resultater enn standard fokuslinse. Dette tillegget er ikke egnet for kutting. Bruk derfor standard fokuslinse til kutteformål.

Trinn 1

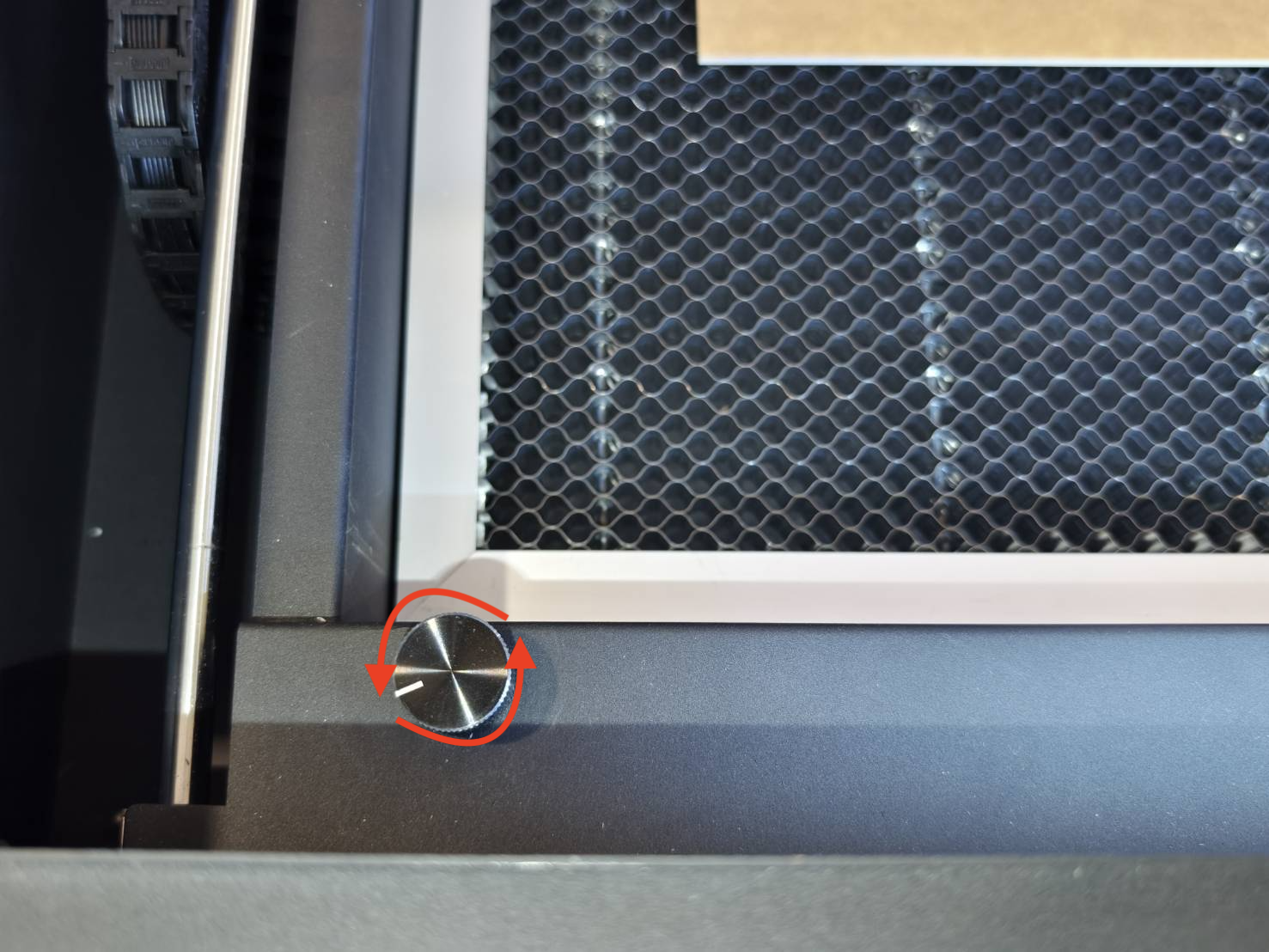

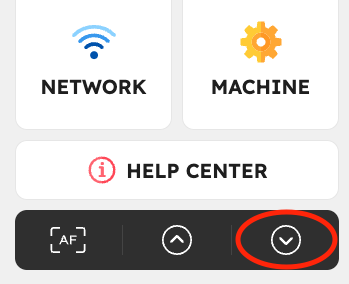

Senk sengen til bunnen ved å trykke på senkeknappen på panelet eller ved å dreie knotten mot klokken manuelt.

Trinn 2

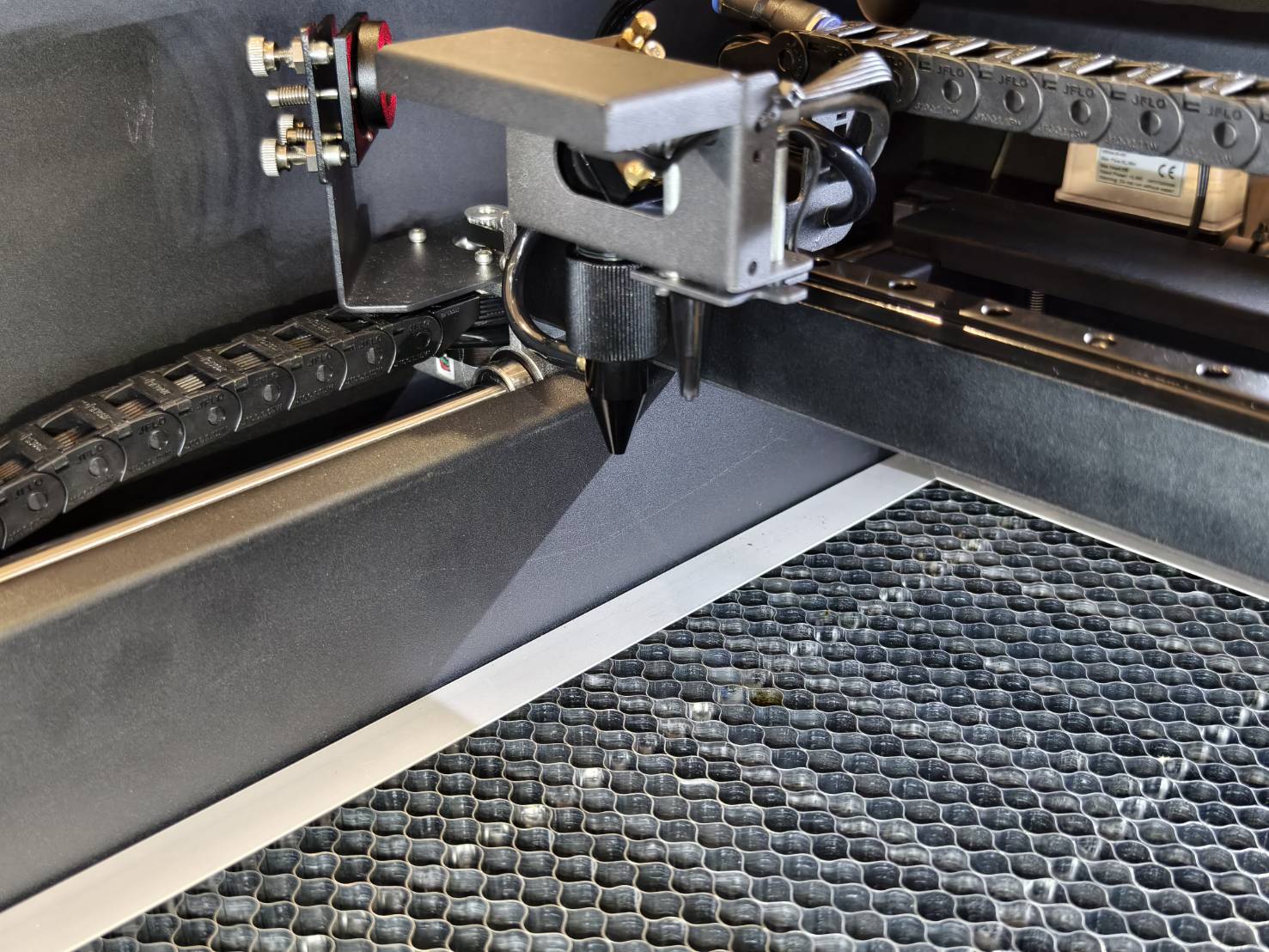

Demonter laserdysen og fjern den nåværende linsen.

Trinn 3

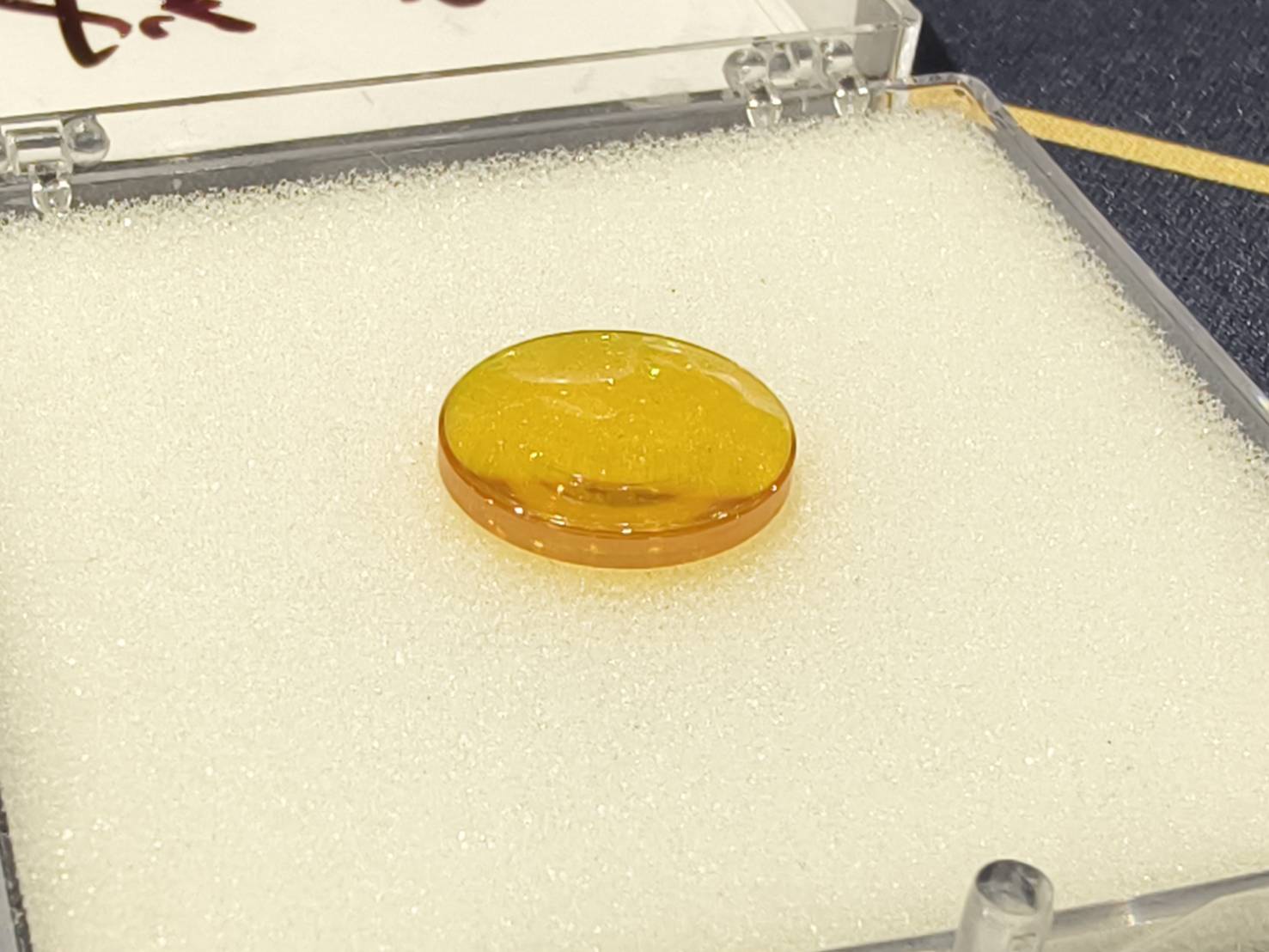

Klargjør 1,5-tommers linsetillegget.

Trinn 4

Monter dysen på nytt med 1,5-tommers linsen.

Sørg for at linsen er i rekkefølgen som vist på bildet nedenfor.
Sørg for at den buede/konvekse siden av linsen vender oppover.
(Et tips for å finne den buede siden er at den skal reflektere hele ansiktet ditt når du ser på den.)
Sørg for at luftslangen ikke er bøyd.

Forklaring

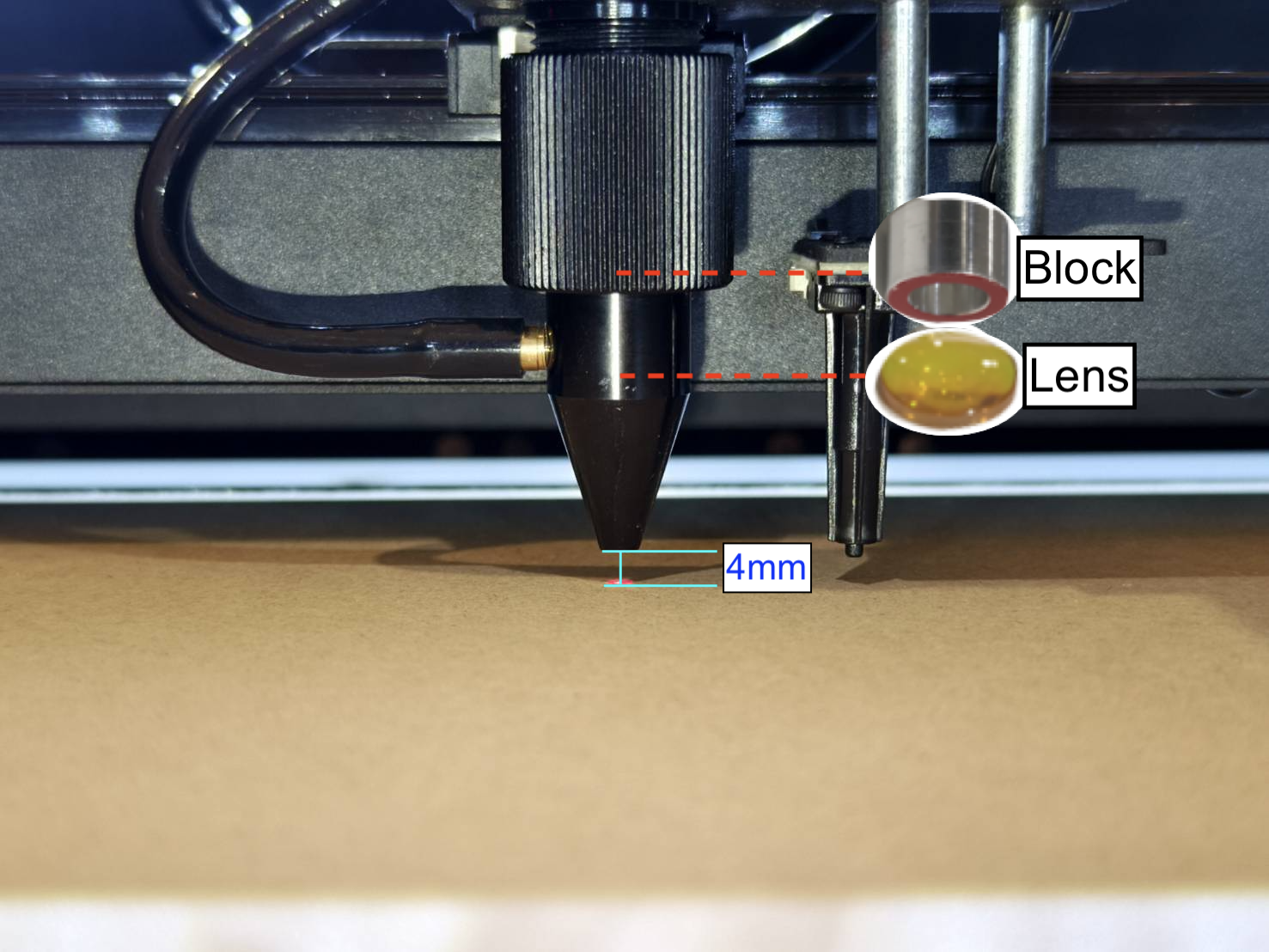

Som standard vil fokuslinsen være øverst, og fokuslinsen vil være 4 mm, noe som betyr at avstanden mellom dysespissen og materialets overflate vil være 4 mm.
Bestem rekkefølgen for fokusmodus

Fokusmodus: Høypresisjonsfokus

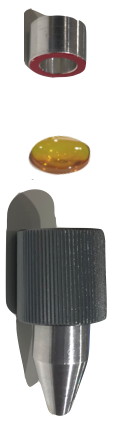

Blokk

Linse

Ring

Dyse
Linsen har to sider. Den buede/konvekse siden skal vende oppover ved installasjon.

Demonstrasjon

Trinn 5

Gå til "Maskinvareinnstillinger" for å velge standard fokusmodus.
Maskin >> Maskinvareinnstillinger >> Neste side >> Fokusmodus >> Velg "Nærfokus" (Standard)
(Installasjonen er fullført etter dette trinnet.)
