#904 Homing mislyktes

På grunn av kompleksiteten i årsaken bak #904, er det viktig å merke seg at å lese denne artikkelen kanskje ikke gir en umiddelbar løsning på problemet ditt. Likevel, ved å følge trinnene nedenfor nøye, vil du samle verdifull informasjon som kan hjelpe forhandlerne eller FLUX Support med å identifisere problemet mer effektivt. Dette vil i sin tur redusere den totale tiden som kreves for feilsøking.

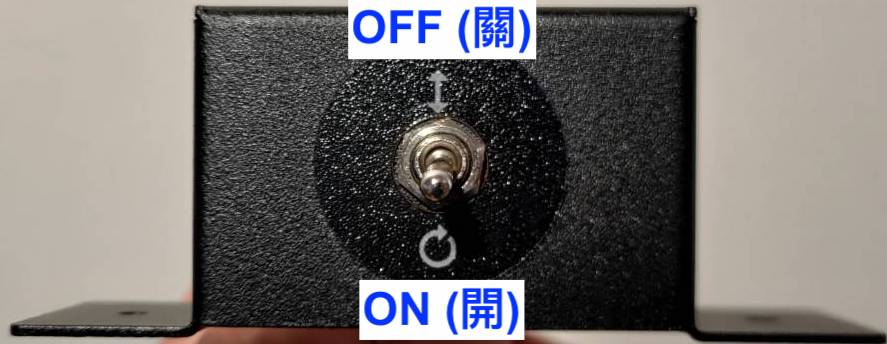

Deaktiver rotasjonsmodus:

Det har vært tilfeller der brukere glemte å slå av rotasjonsfunksjonen, og det oppstod en Homing-feil.
Hvis du har brukt et rotasjonstillegg, slår du det av ved å endre bryteren til ( ↕ ) posisjon.

Trinn 0 - Bruk sjekklisten mens du går gjennom trinnene:

Denne sjekklisten vil bli brukt til å registrere alle handlingene du har utført i denne artikkelen.
Etter å ha fullført sjekklisten, vennligst skriv den ut for å lagre som PDF og send den til forhandleren eller FLUX Support om nødvendig. Dette vil være nyttig informasjon for oss til å feilsøke og begrense problemet.
Vennligst se lenken: 6-7 #904 Homing mislyktes Checklist (Beambox Series)

Trinn 1 - Sjekk om lasehodet sitter fysisk fast:

• Slå av maskinen og trekk ut strømledningen.
• Flytt lasehodet manuelt mot alle fire hjørnene.
  (*En HEXA brukes for å demonstrere atferden i videoen.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 1.1 - Smør skinnene:

• Vennligst se instruksjonene i lenken nedenfor for å smøre skinnene.
  [5-6 Smøring]
• Etter smøring, prøv å flytte laserhodet igjen og se om det kan beveges som i trinn 1.
  (*En HEXA brukes for å demonstrere atferden i videoen.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 2 - Utelukk muligheten for firmwareproblemer:

Noen ganger kan homing-problemet skyldes at fastvaren er feil installert.
Tilbakestilling av systemet er en enkel og rask måte å løse homing-problemet på.

• Først og fremst, prøv å tilbakestille hovedkortinnstillingene.
  (Maskin > Maskinvareinnstillinger > Tilbakestill hovedkortinnstillinger)



• Deretter, prøv å tilbakestille til fabrikkinnstillinger. (Maskin > Tilbakestill til fabrikk)


• Til slutt, oppdater til den nyeste fastvaren og prøv homing igjen.
  (Maskin > Oppdater til den nyeste fastvaren) eller du kan bruke Beam Studio for å oppdatere. (Link)


Bestem resultatet ditt og neste handling som skal utføres:

Trinn 3 - Sjekk oppførselen til maskinen din under homing:

Vennligst slå på maskinen og trykk på "Vedlikehold" for å starte homing og bestem hvilken oppførsel som ligner på maskinens, og iverksett tiltak i henhold til dette.

Trinn 4 - Reflash SD-kort:

Noen ganger, hvis operativsystemet på SD-kortet er skadet, vil ikke homing-problemet bli løst ved å tilbakestille og oppdatere fastvaren. Det må skrives helt om ved å reflashe SD-kortet.

• Vennligst se instruksjonene i lenken nedenfor for å reflashe SD-kortet ditt.
  [7-5 Beambox - Reflashing SD-kort]

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 5 - Bytt DriverIC:

DriverIC er en komponent på hovedkortet/hovedkortet og brukes til å drive motoren for å få laserhodet til å bevege seg i forskjellige retninger. I dette trinnet må vi teste om homing-problemet skyldes DriverIC.

1. Slå av maskinen.
2. Åpne sidedekselet for å finne hovedkortet. Vennligst se article hvor det er nevnt hvordan man åpner dekselet.
3. Koble fra DriverIC for X-aksen. Vennligst se diagram.
   (Sørg for at du husker hvilken IC som opprinnelig er for hvilken akse)
4. Koble fra DriverIC for Y-aksen. Vennligst se diagram.
5. Bytt begge DriverIC-ene og sørg for at retningen er den samme som i diagrammet.
6. Slå på maskinen og prøv homing igjen.

Demonstrasjon:

(Denne videoen viser bytting av IC-ene for X-aksen og Y-aksen.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 6 - Sjekk endebrytere:

En endebryter brukes til å stoppe laserhodet når det når enden.
Homingproblemer kan skyldes at endebryteren er defekt, noe som vil føre til at laserhodet ikke stopper eller stopper for tidlig.

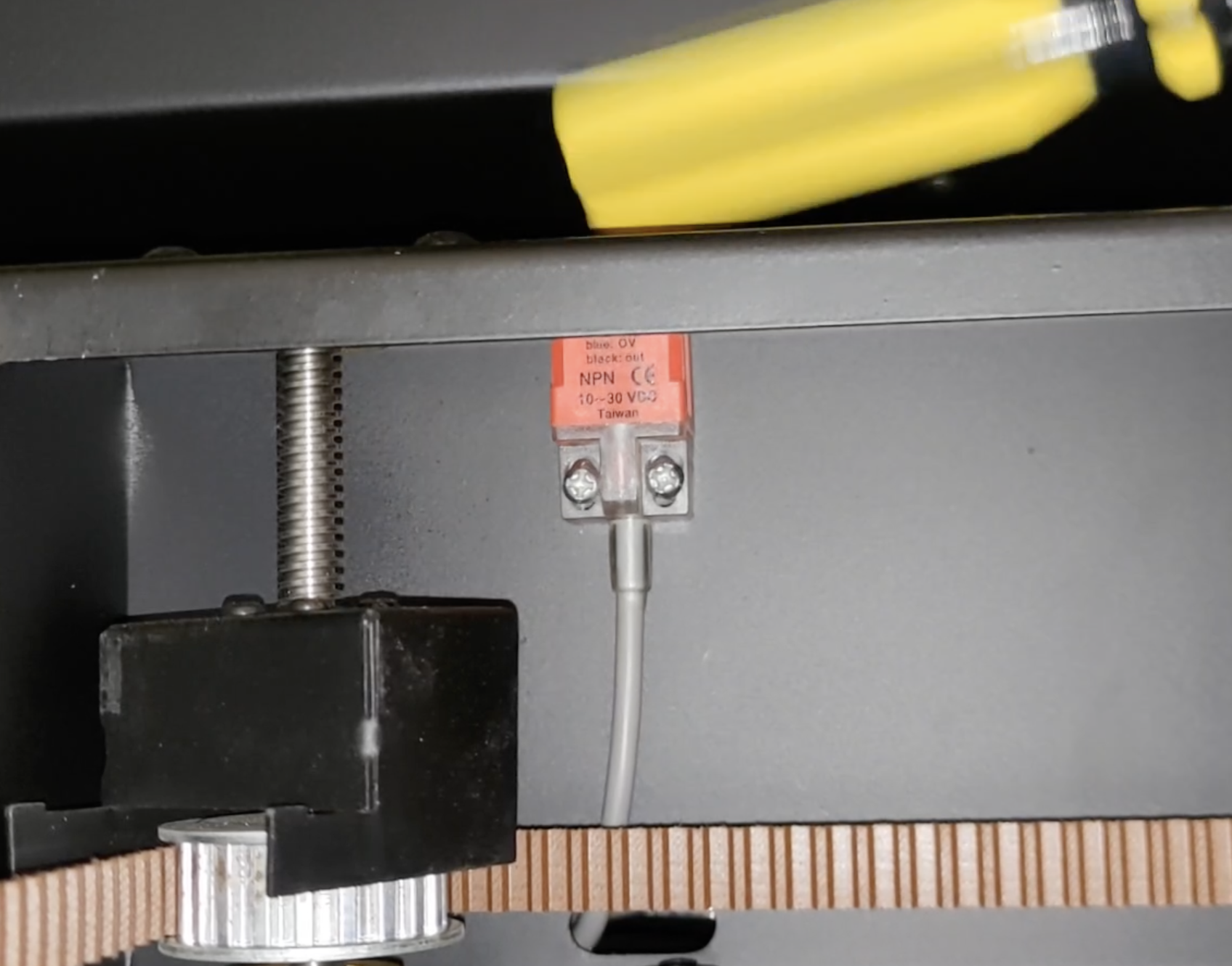

• Vennligst se videoen nedenfor for å sjekke om endebryterens ikoner reagerer riktig når en skrutrekker nærmer seg.
  • Metall nærmer seg = Rød LED AV = ikon lukket
  • Metall forlater = Rød LED PÅ = ikon åpen


Bestem resultatet ditt og neste handling som skal utføres:

Trinn 7 - Sjekk at X-aksen er i vater:

• Se lenken nedenfor for hvordan du tester og justerer at X-aksen er i vater.
  Sørg for at trinsen/hjulet ikke er løst, som vist mot slutten av videoen.
  [5-29 Justering av X-aksens nivellering]

Bestem resultatet ditt og neste handling som skal utføres:

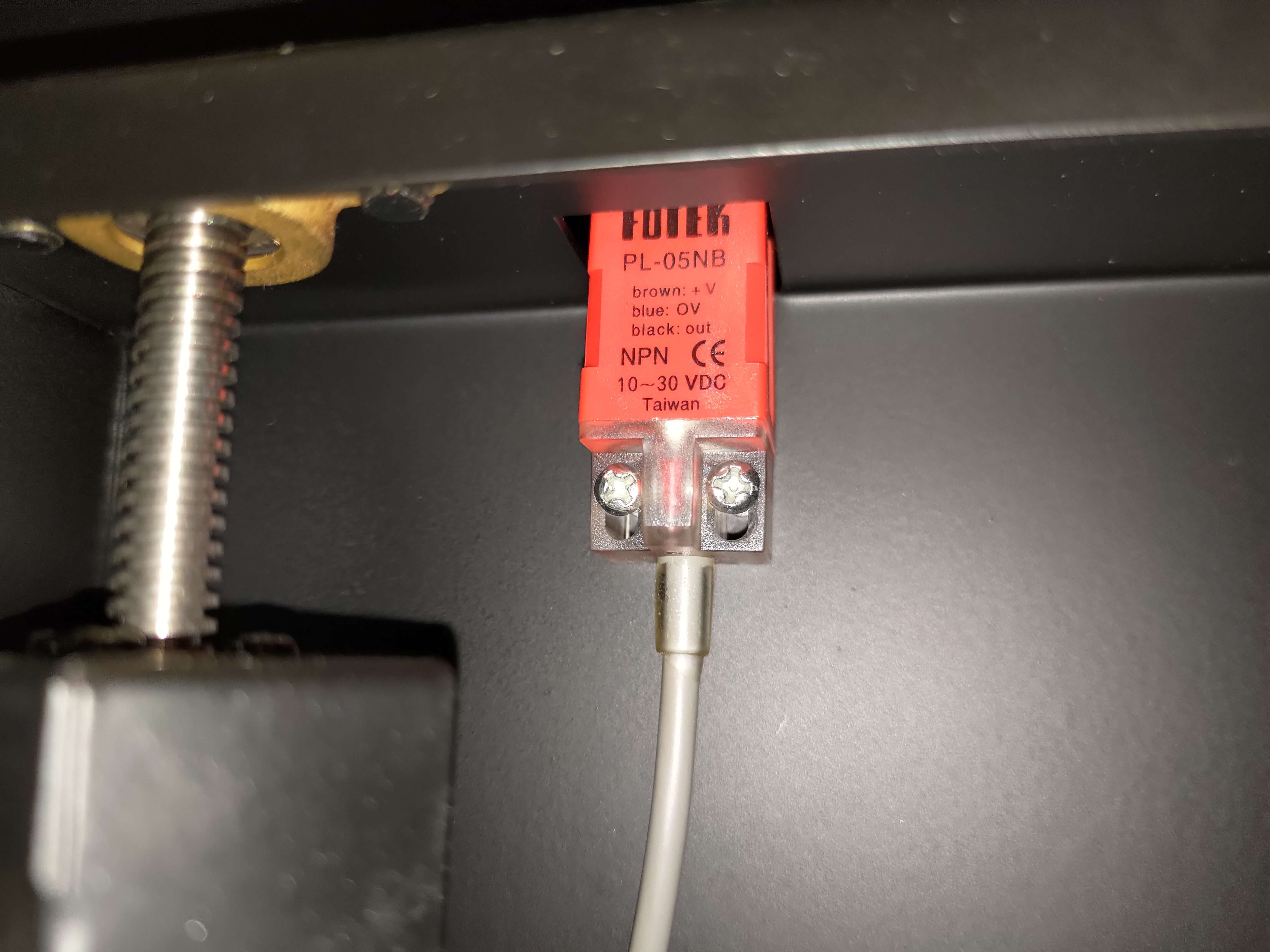

Trinn 8 - Justering av Y-aksens endebryter:

Endebryterens følsomhetsområde kan være utilstrekkelig på grunn av at posisjonen er for høy eller lav.

• Vennligst ta først et bilde for å registrere bryterens opprinnelige posisjon.



• Løsne disse to skruene litt og skyv den opp, og prøv deretter nullstilling.



• Hvis det ikke hjelper å skyve opp, prøv å skyve den ned og prøv nullstilling igjen.



• Hvis det ikke hjelper å skyve ned, prøv å flytte den til midten og prøv nullstilling igjen.


Bestem resultatet ditt og neste handling som skal utføres:

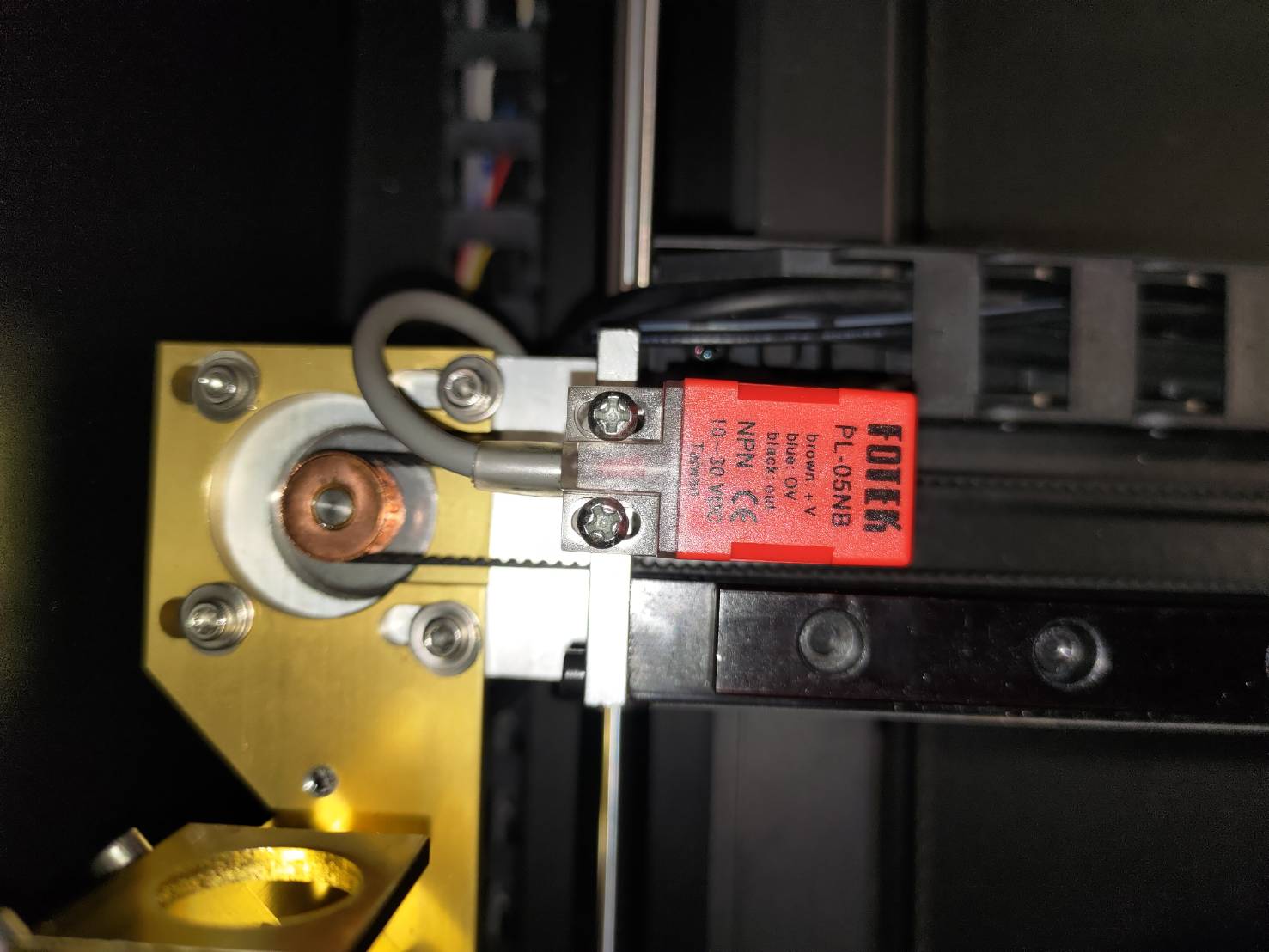

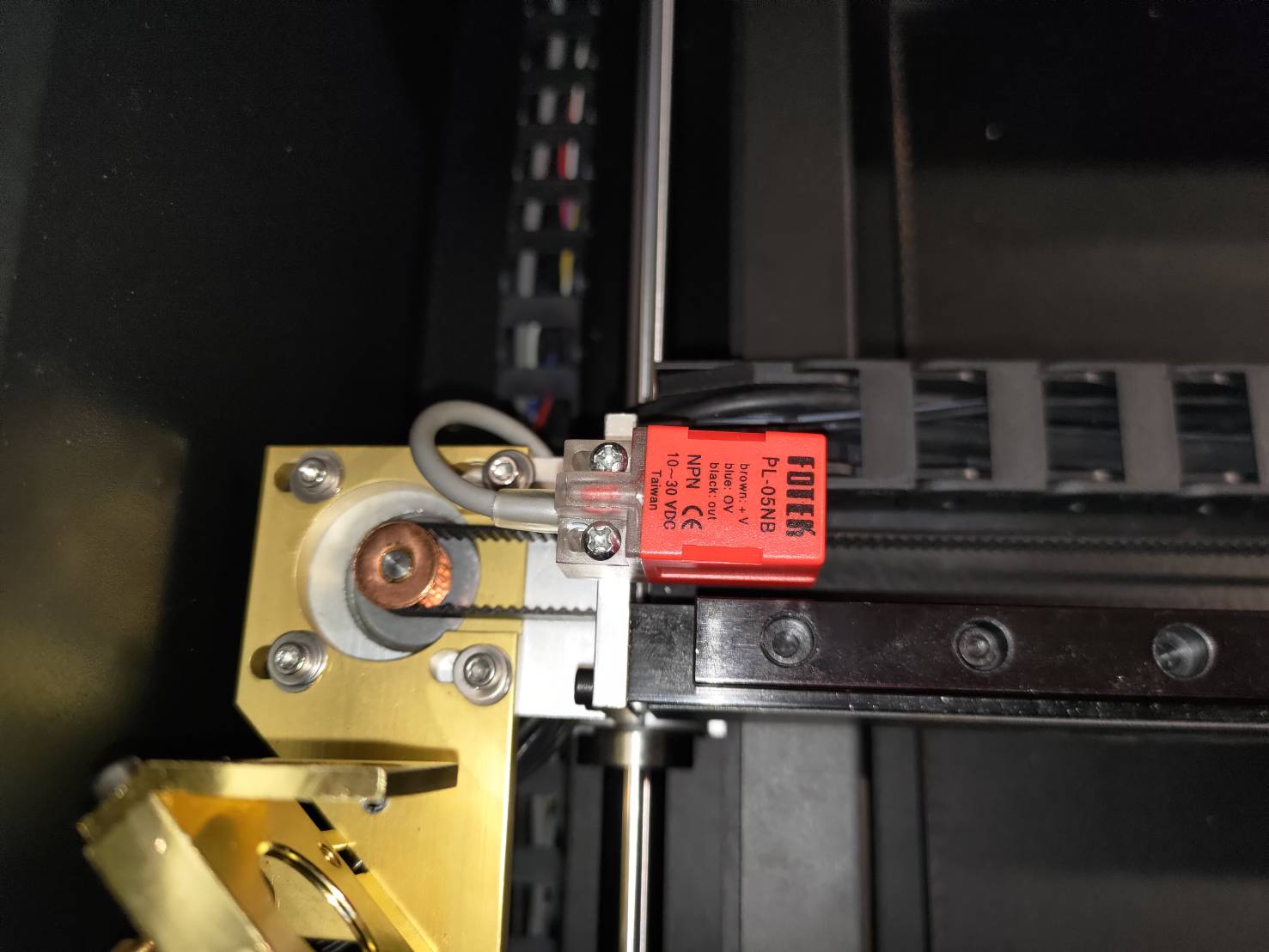

Trinn 8.1 - Justering av X-aksens endebryter:

• Endebryternes følsomhetsområde er kanskje ikke tilstrekkelig på grunn av feil posisjon.
  Vennligst ta først et bilde for å registrere bryterens opprinnelige posisjon.


• Løsne disse to skruene litt og skyv den til høyre, og prøv deretter homing.



• Hvis det ikke hjelper å skyve den til høyre, kan du prøve å skyve den til venstre og prøve homing igjen.



• Hvis det ikke hjelper å skyve den til høyre, kan du prøve å flytte den til midten og prøve homing igjen.

Bestem resultatet ditt og neste handling som skal utføres:

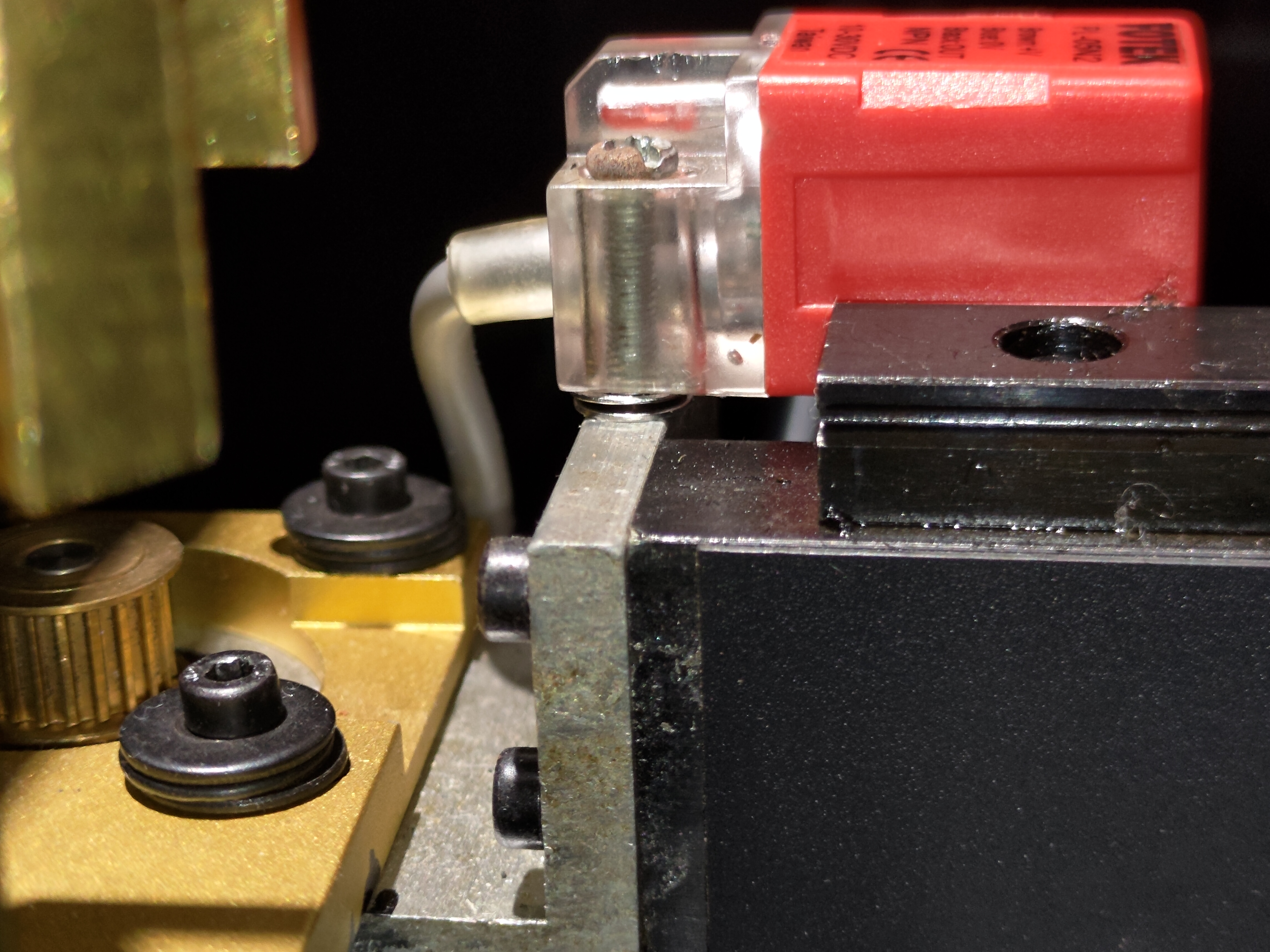

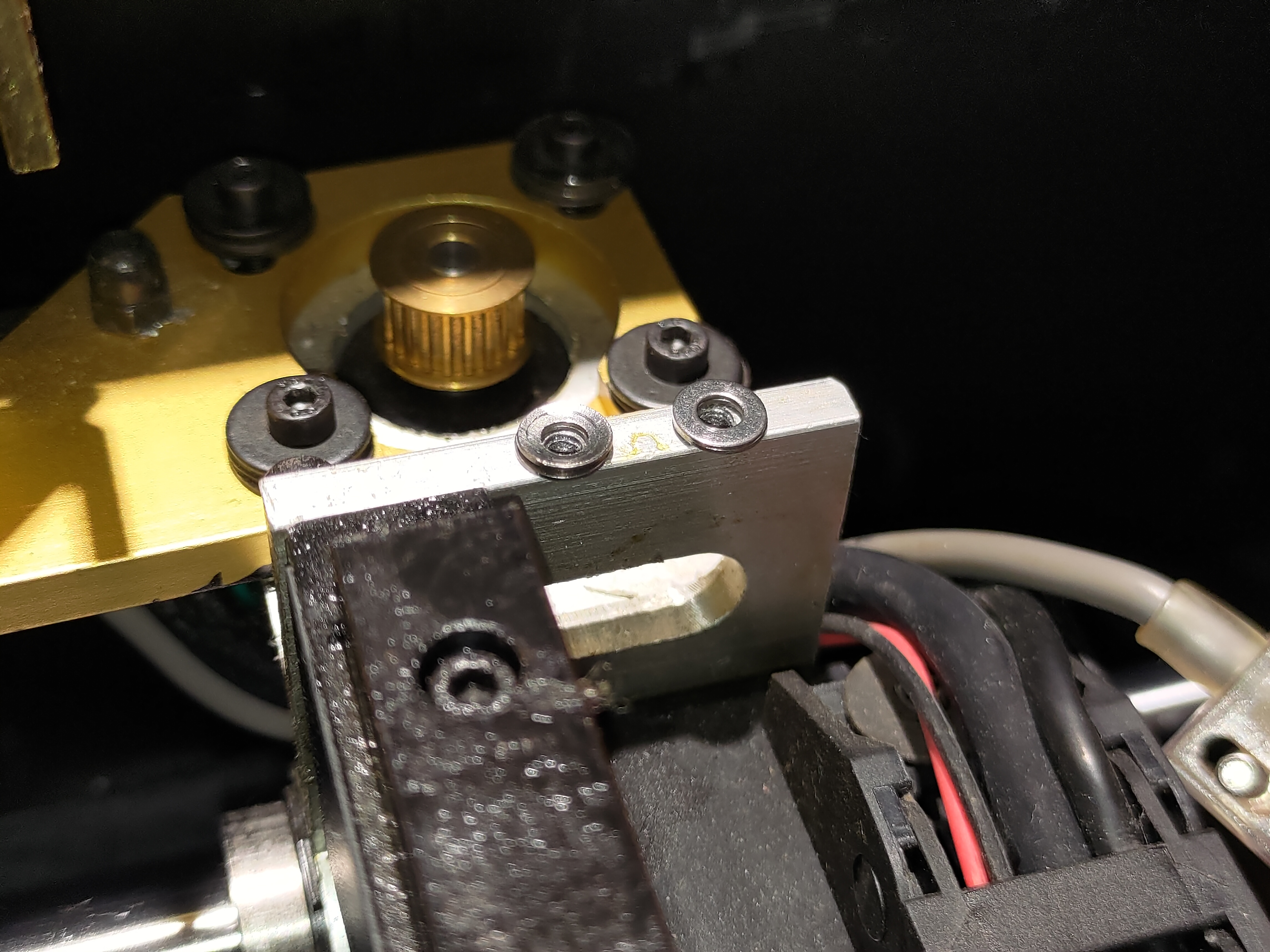

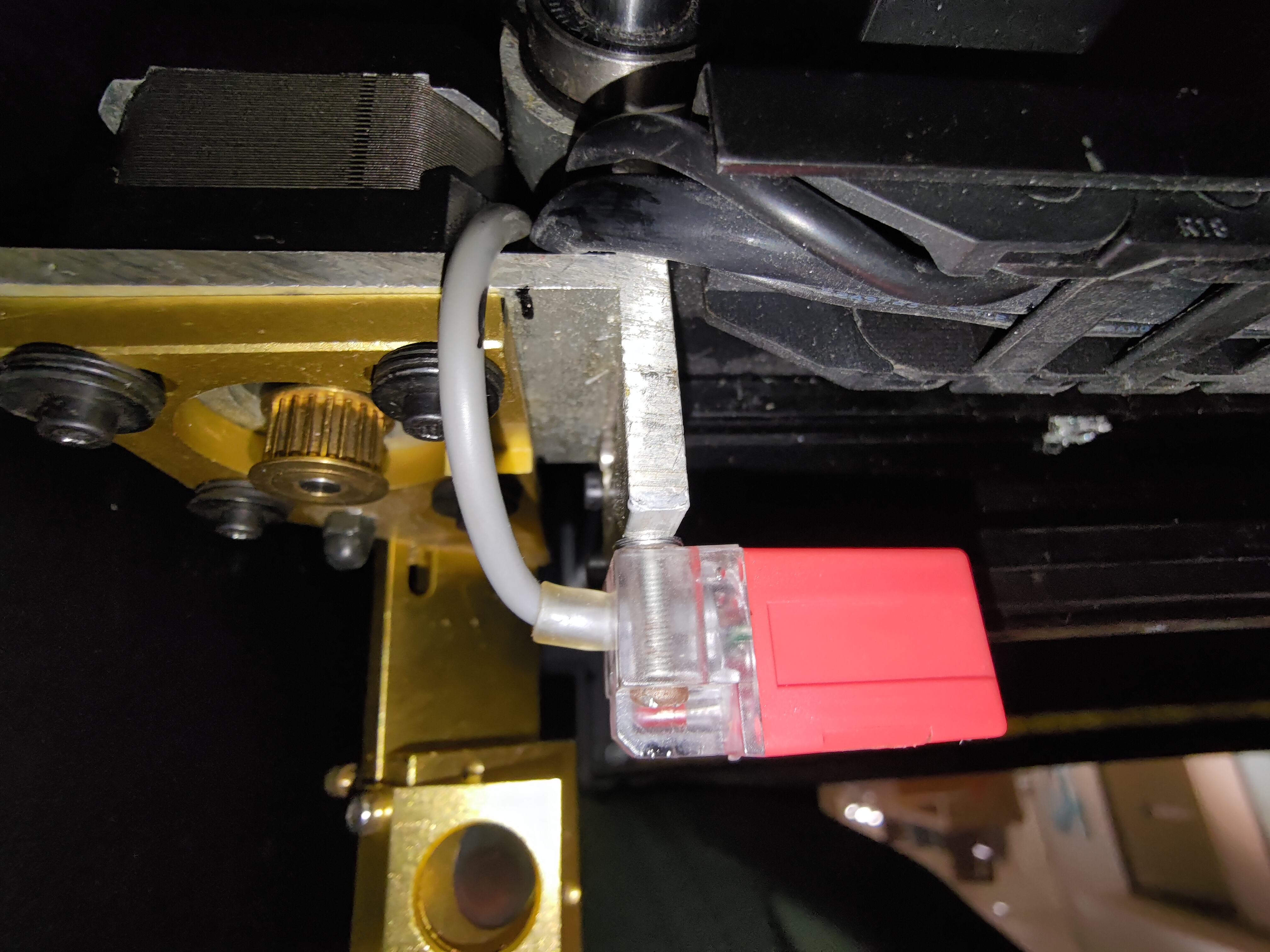

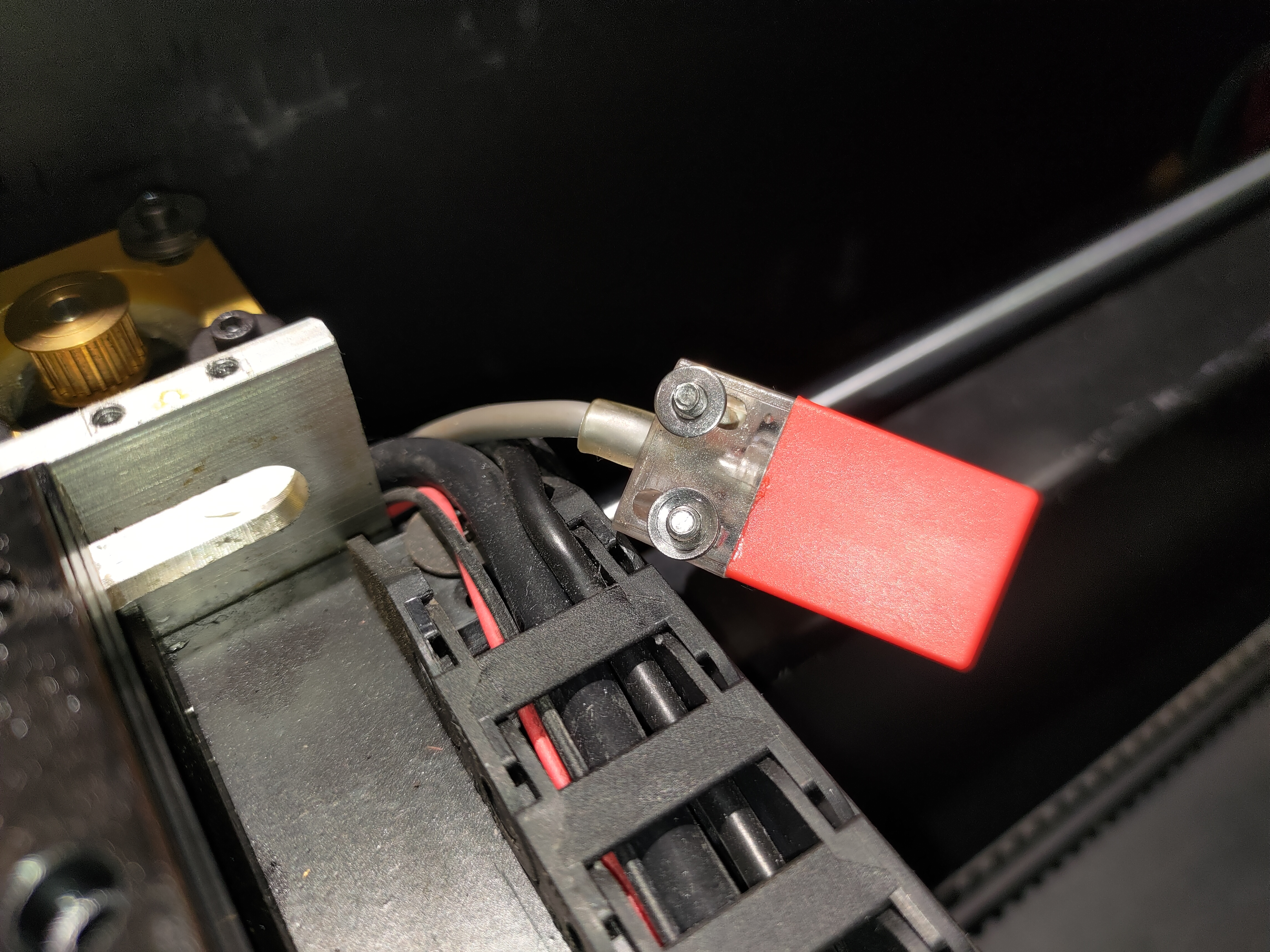

Trinn 8.2 - Legg til avstandsstykker/skiver under X-aksen endebryter:

Endebryternes følsomhetsområde er kanskje ikke tilstrekkelig på grunn av at posisjonen er for lav.

• Fjern bryteren og legg til ett eller to avstandsstykker/skiver på hver skrue for å heve bryteren.

• Prøv homing igjen for å se om dette fungerer.

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 9 - Rapporter til den lokale forhandleren eller FLUX Support:

• Følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]
• Sørg for at du har fullført sjekklisten and saved it as a PDF file so you can share your actions.

*Informasjonen som er samlet inn, for eksempel bilder eller videoer som viser problemet med maskinen din i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.
