2-5 Kamerakalibrering

Du vil bli bedt om å kjøre en kamerakalibrering når du bruker maskinen for første gang.

Prosessen sikrer at kameraet er justert etter forsendelse, og forbedrer forhåndsvisningsnøyaktigheten.

Forberedelsesartikler

A4 (Letter-størrelse) hvitt papir (selvforberedelse)

1. Velg maskinen din

Velg navnet på maskinen som er i bruk.

2. Plasser et hvitt papir

Plasser et rent A4 (Letter-størrelse) hvitt papir i øvre venstre hjørne av arbeidsområdet.

3. Fokuser på papiret

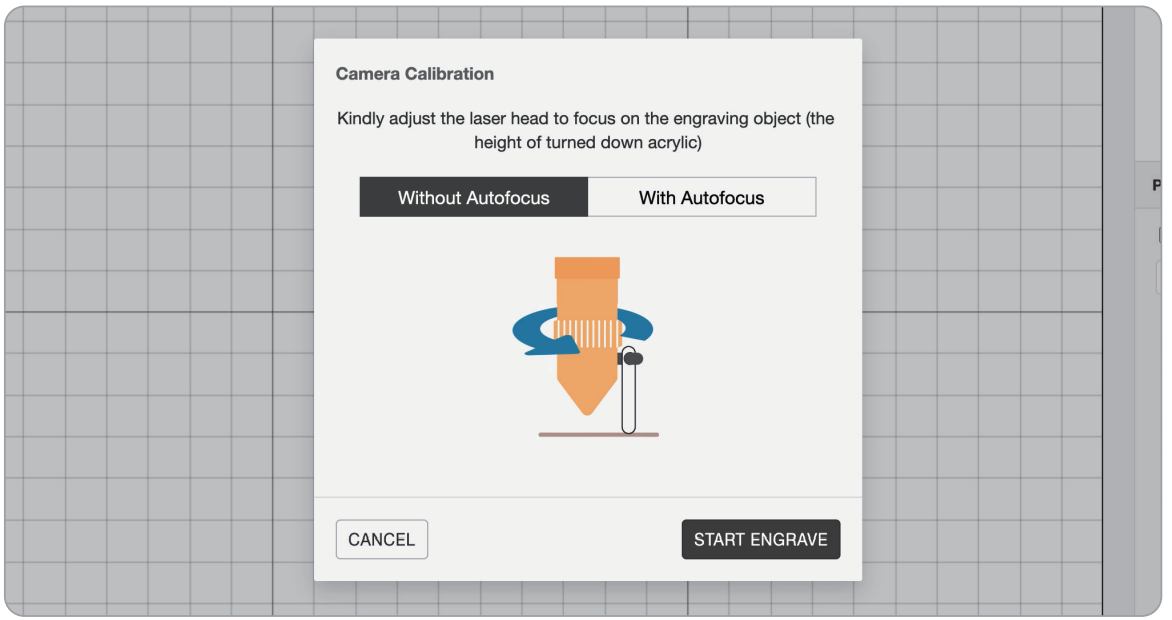

a. For manuell fokusering

1. Løsne dysefesteringen
2. Få fokusproben til å berøre graveringmaterialet
3. Stram ringen
4. Snu fokusproben tilbake etter fullført fokusering.

b. For maskiner installert med autofokus

Dobbeltklikk på sideknappen til tillegget for å få proben til å berøre graveringmaterialet.

4. Graver kalibreringsbildet

Maskinen vil skjære ut rutelinjer på papiret.

Klikk hvor som helst for å hoppe over tegningsprosessen og gå til neste trinn.

5. Juster den røde firkanten

Flytt rutelinjene til midten, og juster utsiden av den røde firkanten med midtfirkanten av rutelinjene ved å justere retningsnøklene, horisontal og vertikal oversettelse, rotasjonsvinkel og størrelsesforhold (tastaturets opp- og ned-taster kan justere verdien).

Sjekk opplæringsvideoen her.

5. Sluttposisjonen til den røde firkanten

Dette er et eksempel på den justerte posisjonen til den røde firkanten.

Pass på at den røde firkanten og rutelinjene er midt på skjermen.

Etter å ha nådd posisjonen, klikk på NESTE.

6. Klar til å gå!

Etter å ha fullført kamerakalibreringen, kan du starte det første graveprosjektet.
