2-8 Maskingrensesnitt – FLUX Help Center

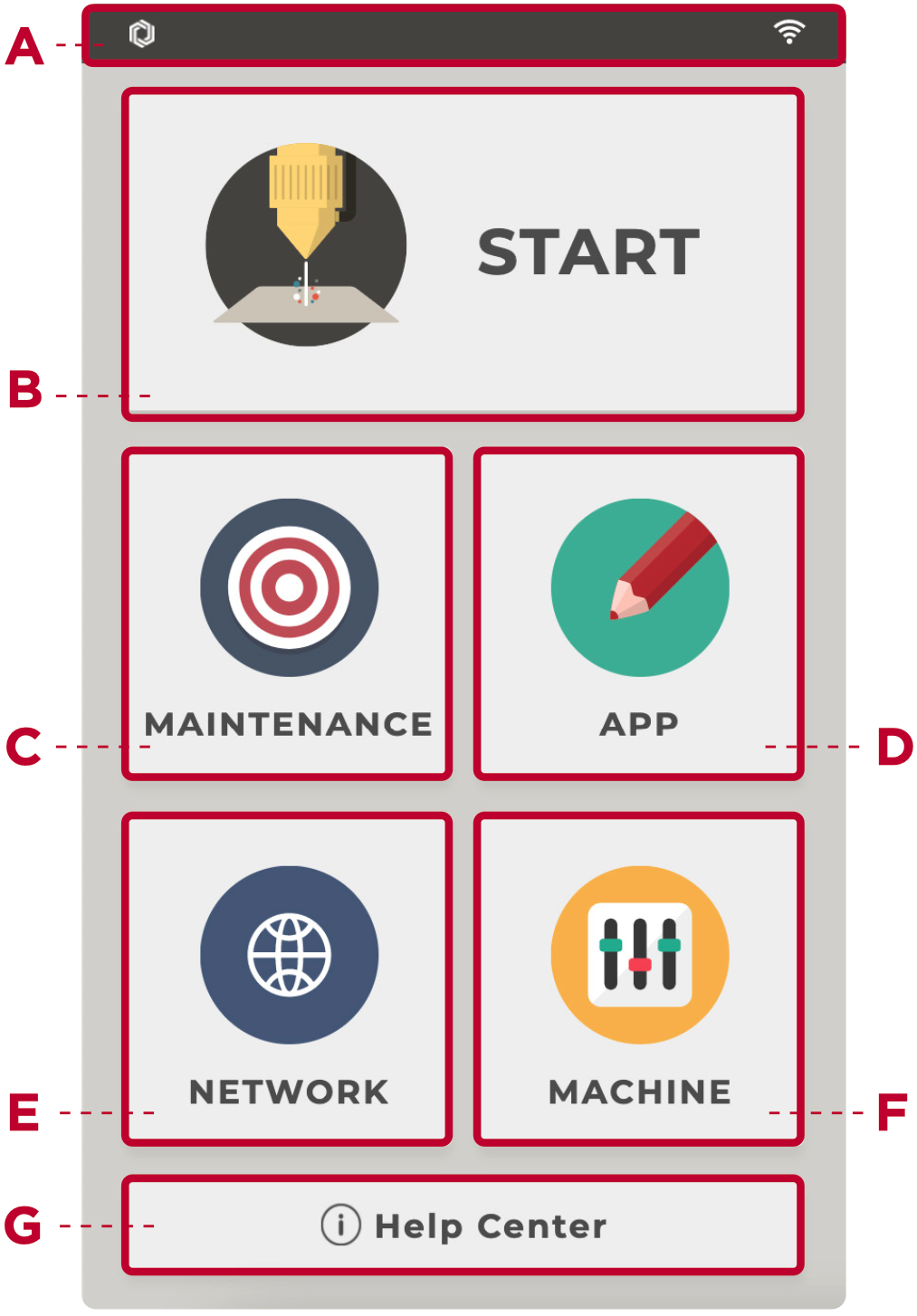

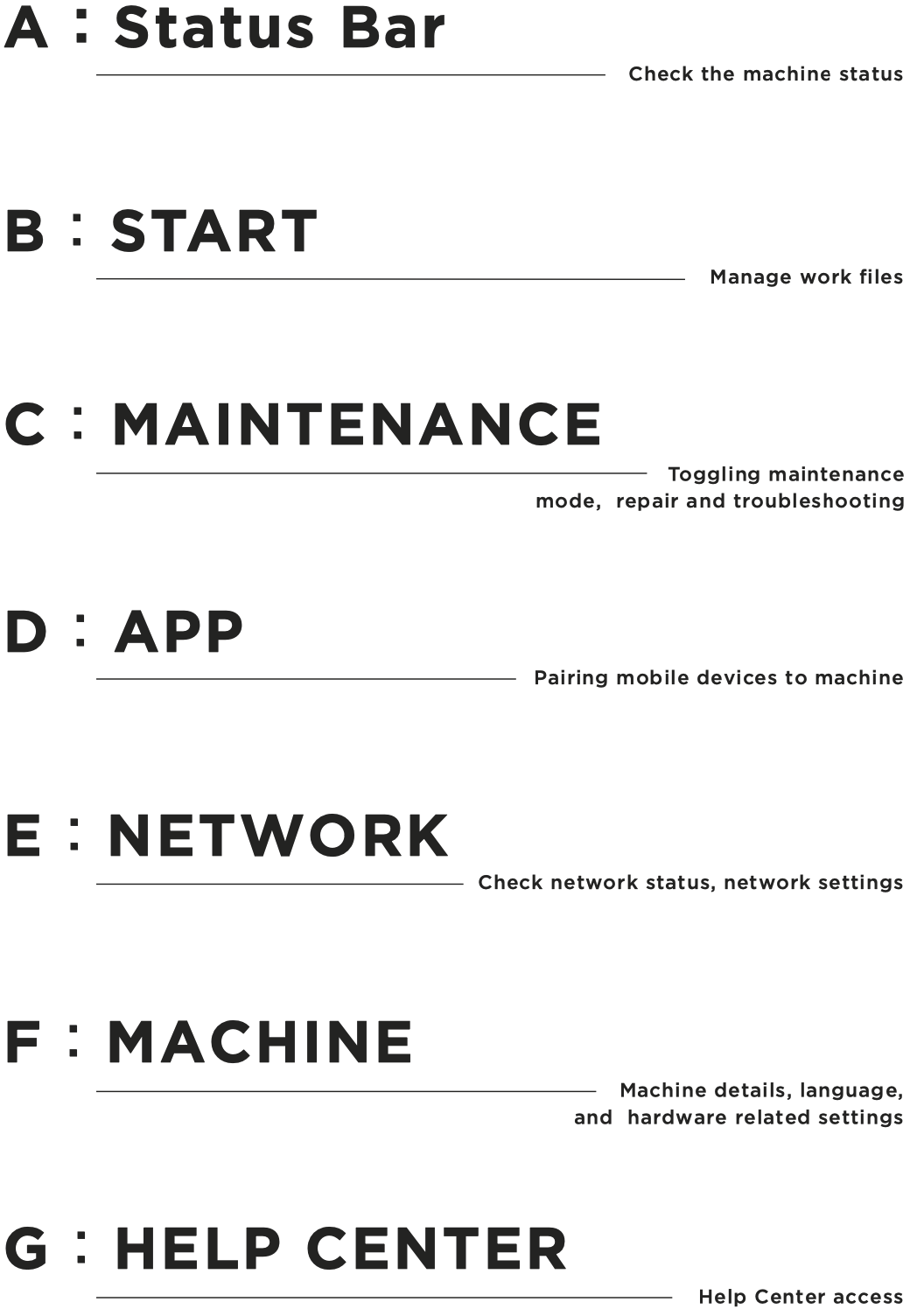

Dette kapittelet vil introdusere maskingrensesnittet og de syv grunnleggende funksjonene.



A: Statuslinje

Sjekk maskinstatusen

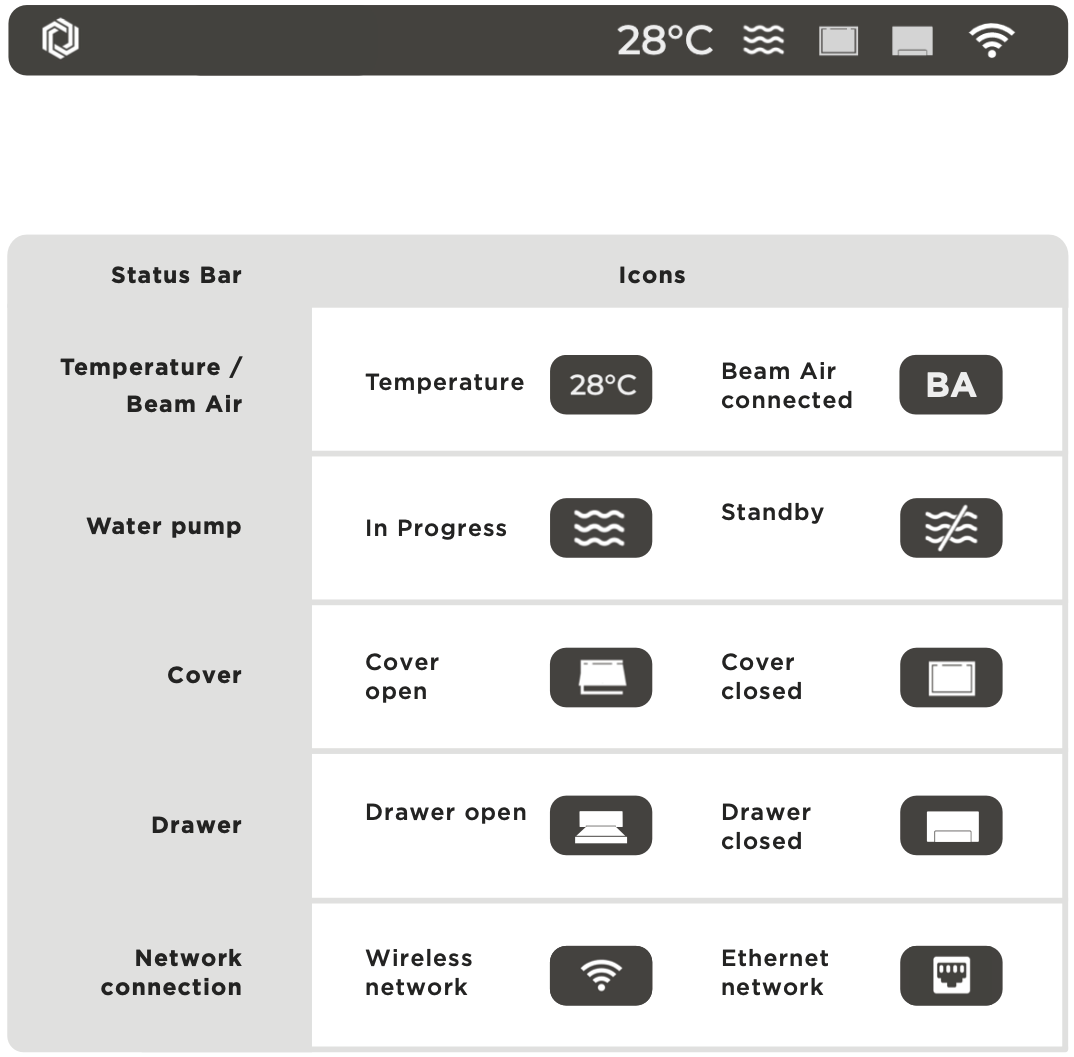

Statuslinjen viser temperaturen, om den er koblet til Beam Air, vannstrøm, dørdekselets åpne/lukkestatus, samt maskinens nettverkstilkoblingstype. Vanligvis vil et klikk på statuslinjen returnere til startsiden, og under skjæring vil siden oppdateres.

B：START

Administrer arbeidsfiler

Det er to måter å overføre arbeidsoppgavene på: Beam Studio-programvare eller en USB-minnepinne. Begge metodene kan finne og bruke filene fra "START" etter overføring.

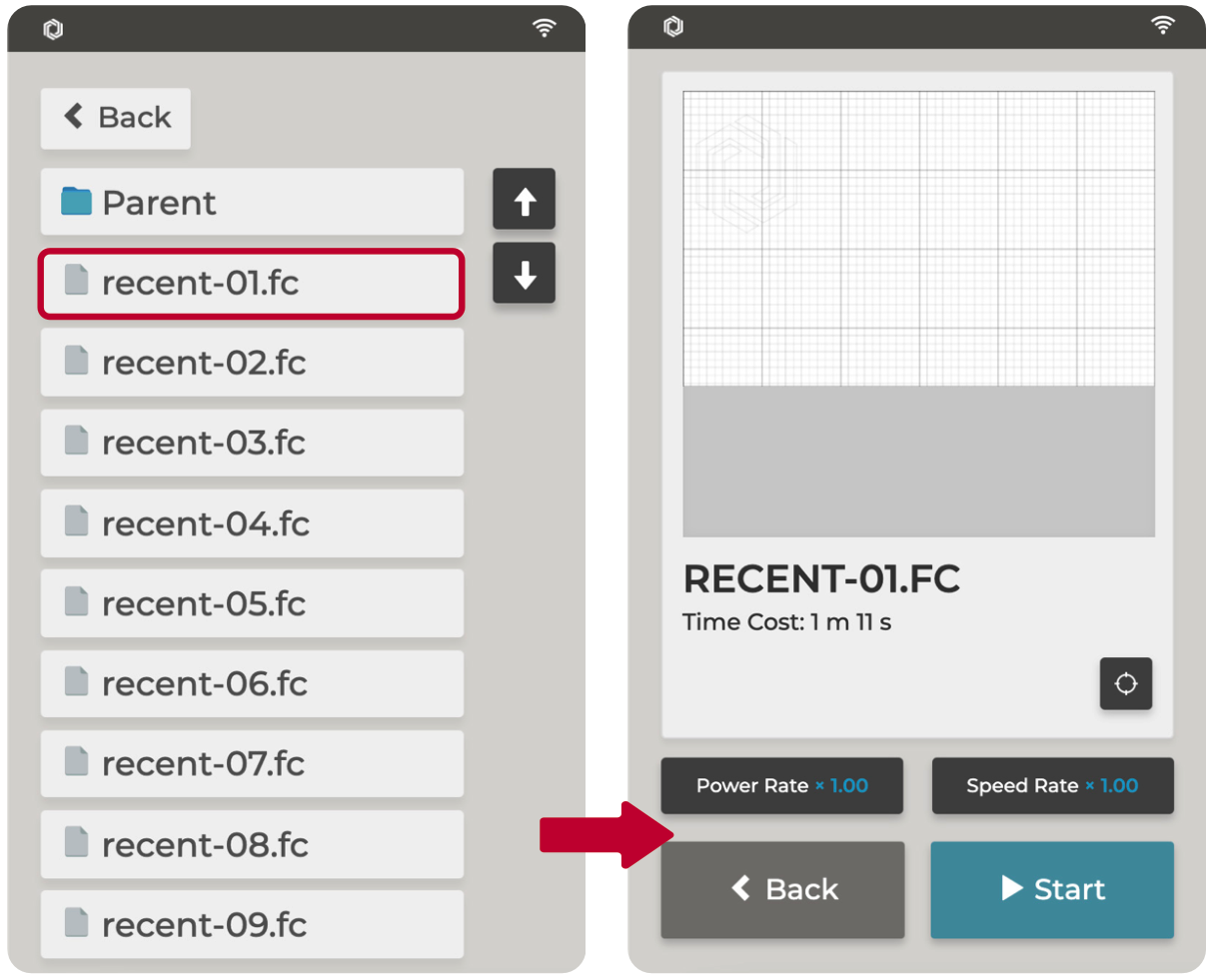

1. Oppgaver sendt til maskinen fra Beam Studio: "Innebygd minne" > "Nylige" > spesifikke oppgaver.
Maskinen kan lagre opptil 15 oppgaver sendt av Beam Studio, og recent-01.fc vil være den siste oppgaven som ble sendt.

2. Filer lest fra USB-minnepinner: USB-minnepinne > spesifikke oppgaver.

Det er ingen begrensning på antall filer som kan vises på en USB-minnepinne.

Velg filen for å vise bildets faktiske posisjon i arbeidsområdet, estimert behandlingstid og sanntids effekt- og hastighetsrate.


Startpunktet kan settes manuelt før behandling, og effekt- og hastighetsraten kan settes når som helst under prosessen.

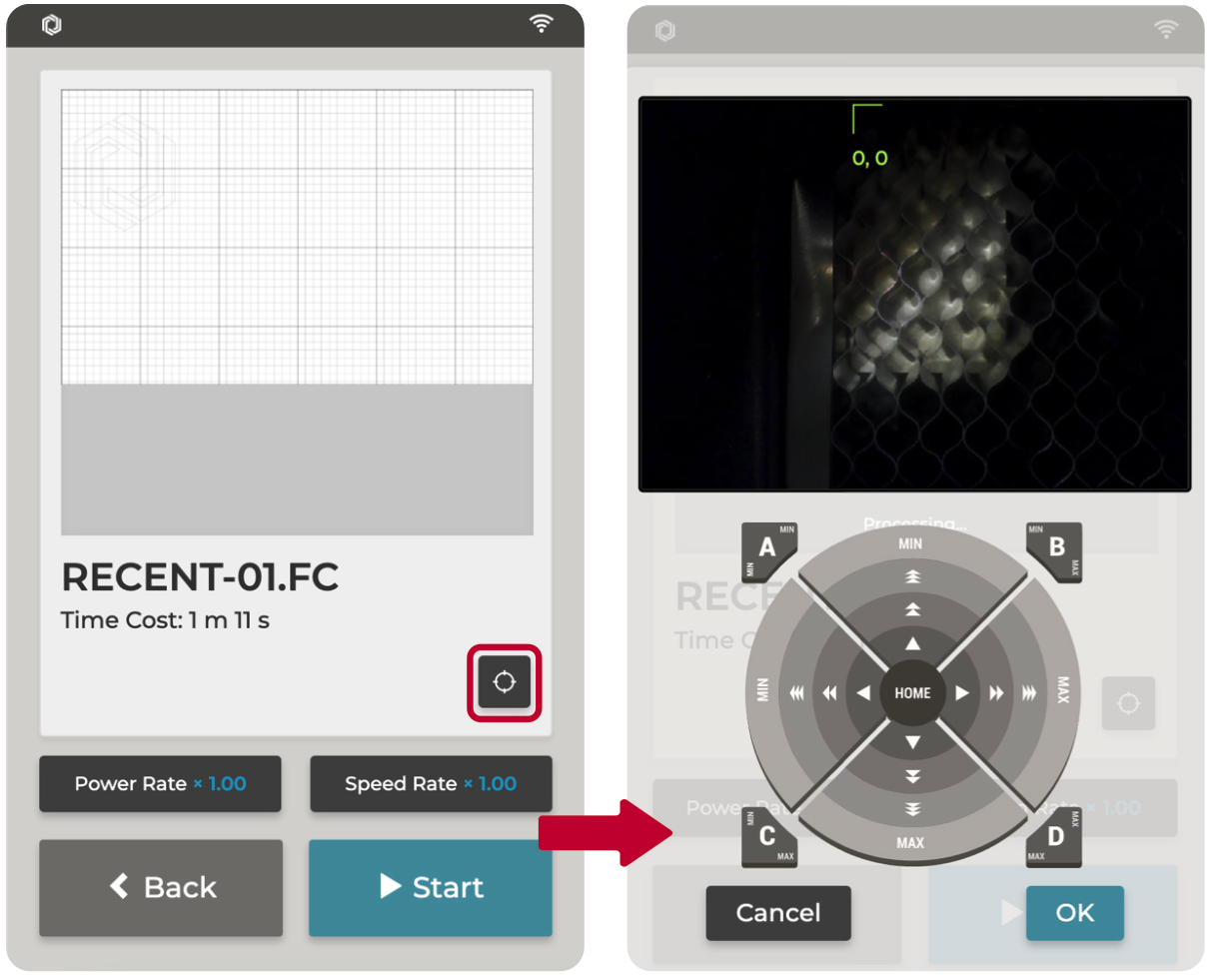

For å sette startpunktet manuelt, klikk , flytt deretter laserhodet fra startposisjonen (0,0) til ønsket posisjon, og klikk deretter OK.

C: VEDLIKEHOLD

Veksle vedlikeholdsmodus, reparasjon og feilsøking

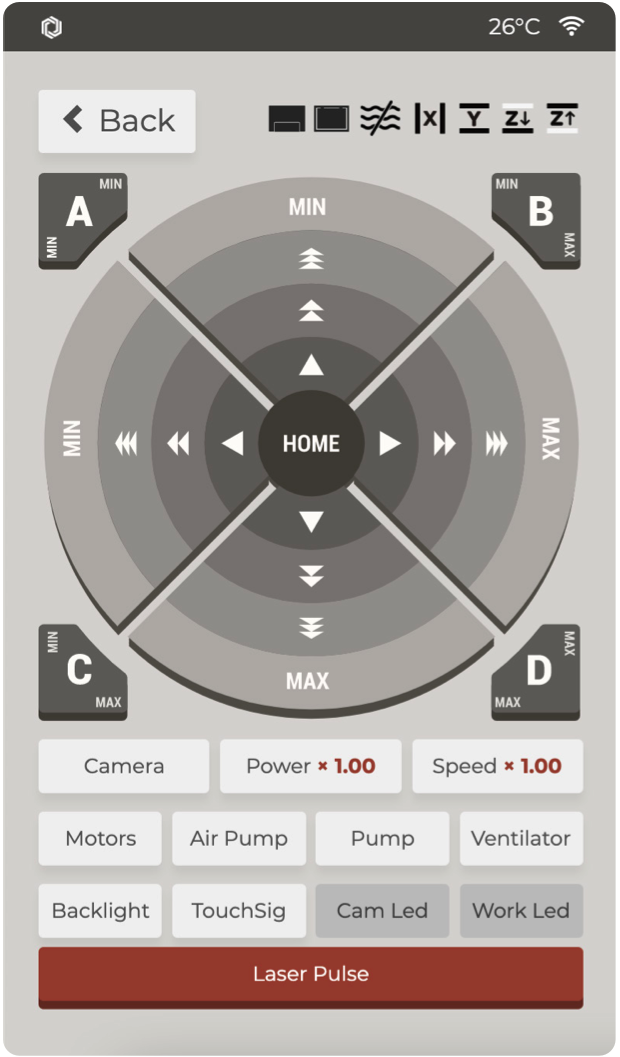

Under vedlikehold og reparasjon, gå til VEDLIKEHOLD-siden. Dette er hovedsakelig ment for maskinvarebrytere og signalvisninger. Det anbefales på det sterkeste å bare betjene denne siden etter å ha lest det påfølgende vedlikeholdskapittelet eller under veiledning av kundeservice.


Kamera >> Aktiver kameraet, og kameraopptaket vil bli vist på panelet
Effekt >> Øk eller reduser effektraten manuelt.
Hastighet >> Øk eller reduser effektraten manuelt.
Motorer >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Luftpumpe >> Aktiver eller deaktiver luftpumpe
Pumpe >> Aktiver eller deaktiver vannpumpen
Ventilator >> Aktiver eller deaktiver ventilatoren
Bakgrunnsbelysning >> Test skjermens bakgrunnsbelysning (Skjermen vil bli svart i noen sekunder)
TouchSig >> Test berøringssignal (Berøringsfunksjonen vil være deaktivert i noen sekunder)
Kam LED >> Denne knappen er ikke tilgjengelig i HEXA. (LED-lyset vil normalt være på og kan ikke slås av.)
Arbeid LED >> Slå på eller av LED-lyset i arbeidsområdet.
Laserpuls >> Fyr av laserrøret. Det brukes hovedsakelig for justering av optisk bane og testing av laserrørets tilstand.

D：APP

Paring av mobile enheter til maskin

Last ned Beam Go-appen og koble den mobile enheten til samme trådløse nettverk. Klikk på APP og skann QR-koden for å pare den mobile enheten med maskinen.


*Beam Go er mobilversjonen av Beam Studio.

E: NETTVERK

Sjekk nettverksstatus og nettverksinnstillinger

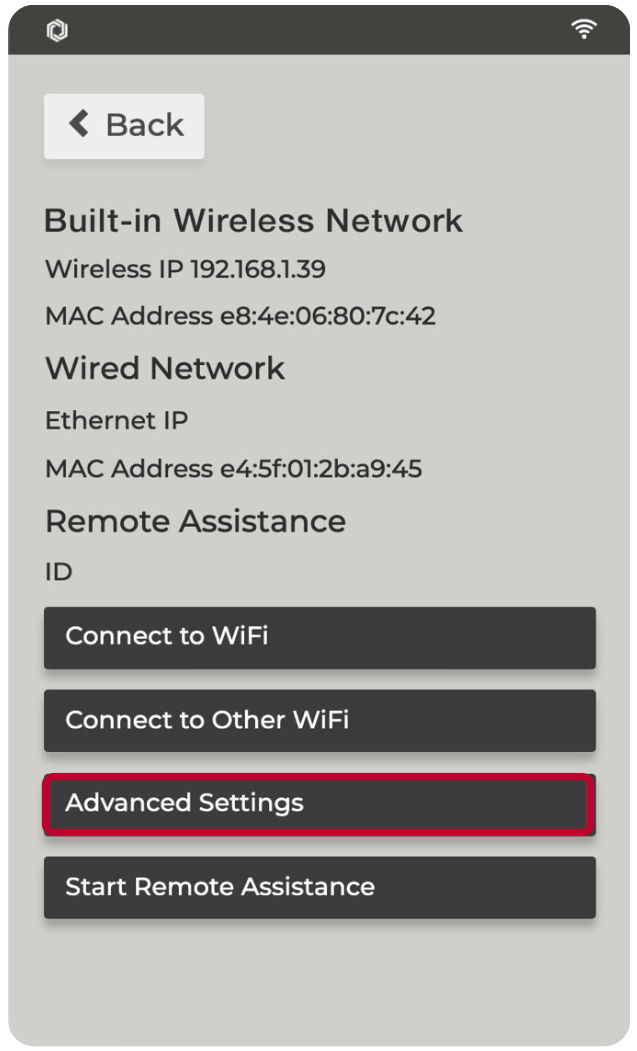

Denne skjermen viser nettverkets IP-adresse og bekrefter om tilkoblingen via Wi-Fi eller Ethernet-kabelen er aktiv (MAC-adressen for det aktive grensesnittet vil ha en verdi).

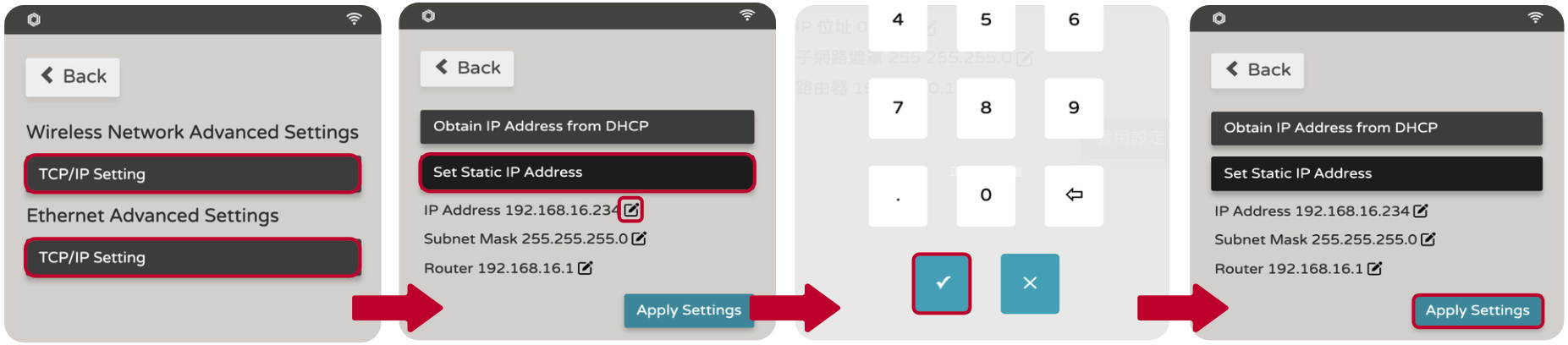

Avanserte innstillinger: Tilordne manuelt en statisk IP for maskinen i denne menyen, inkludert IP-adresse, nettverksmaske og gateway.

Start fjernassistanse: Start en veiledet støtteøkt med kundeservice.


Merk: Når du bruker et trådløst (Wi-Fi) eller kablet nettverk (unntatt direkte tilkobling), henter maskinen automatisk en IP-adresse gjennom DHCP eller kan manuelt tildeles en statisk IP.

F: MASKIN

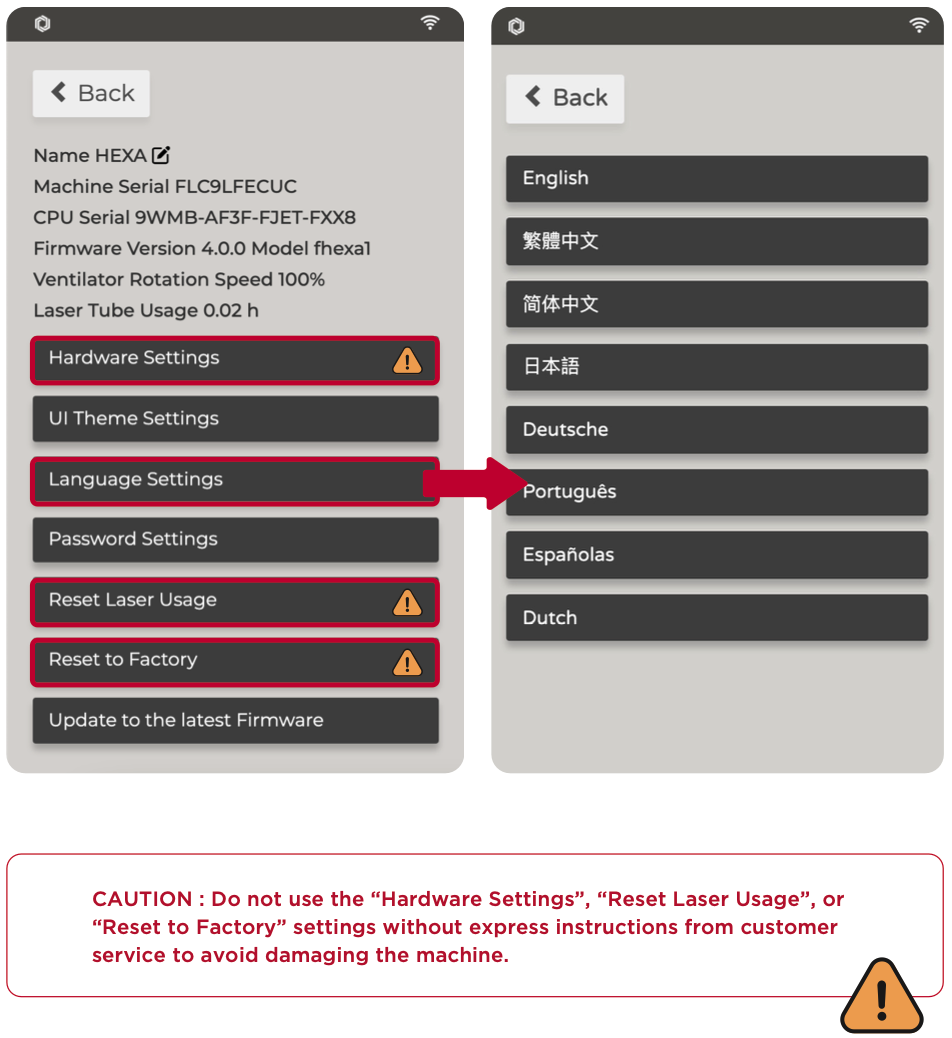

Maskindetaljer, språk og maskinvarerelaterte innstillinger

Hvis du har problemer, se avsnitt G: Hjelpesenter.

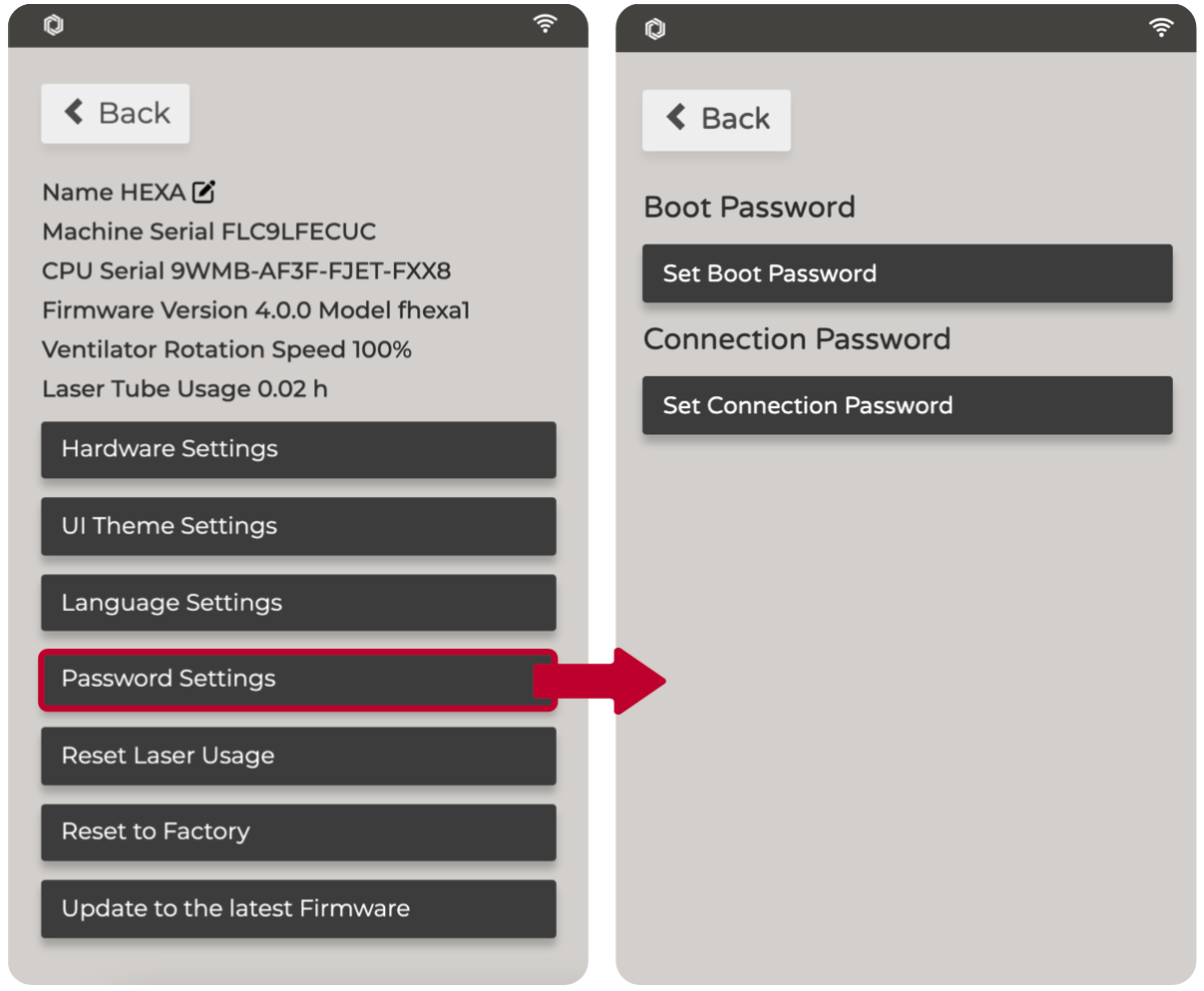

Når tilkoblingspassordet er angitt, må du oppgi tilkoblingspassordet når du kobler til maskinen for første gang. Passordet kan endres eller deaktiveres.


Oppdater fastvaren til den nyeste versjonen ved å klikke på "Oppdater til den nyeste fastvaren". Du kan også oppdatere fastvaren gjennom programvaregrensesnittet (Se【Programvareoperasjon】 "Meny" - "Maskiner"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Koble USB-minnepinnen til en USB-port, og start maskinen på nytt.


G: HJELPESENTER

Tilgang til hjelpesenter

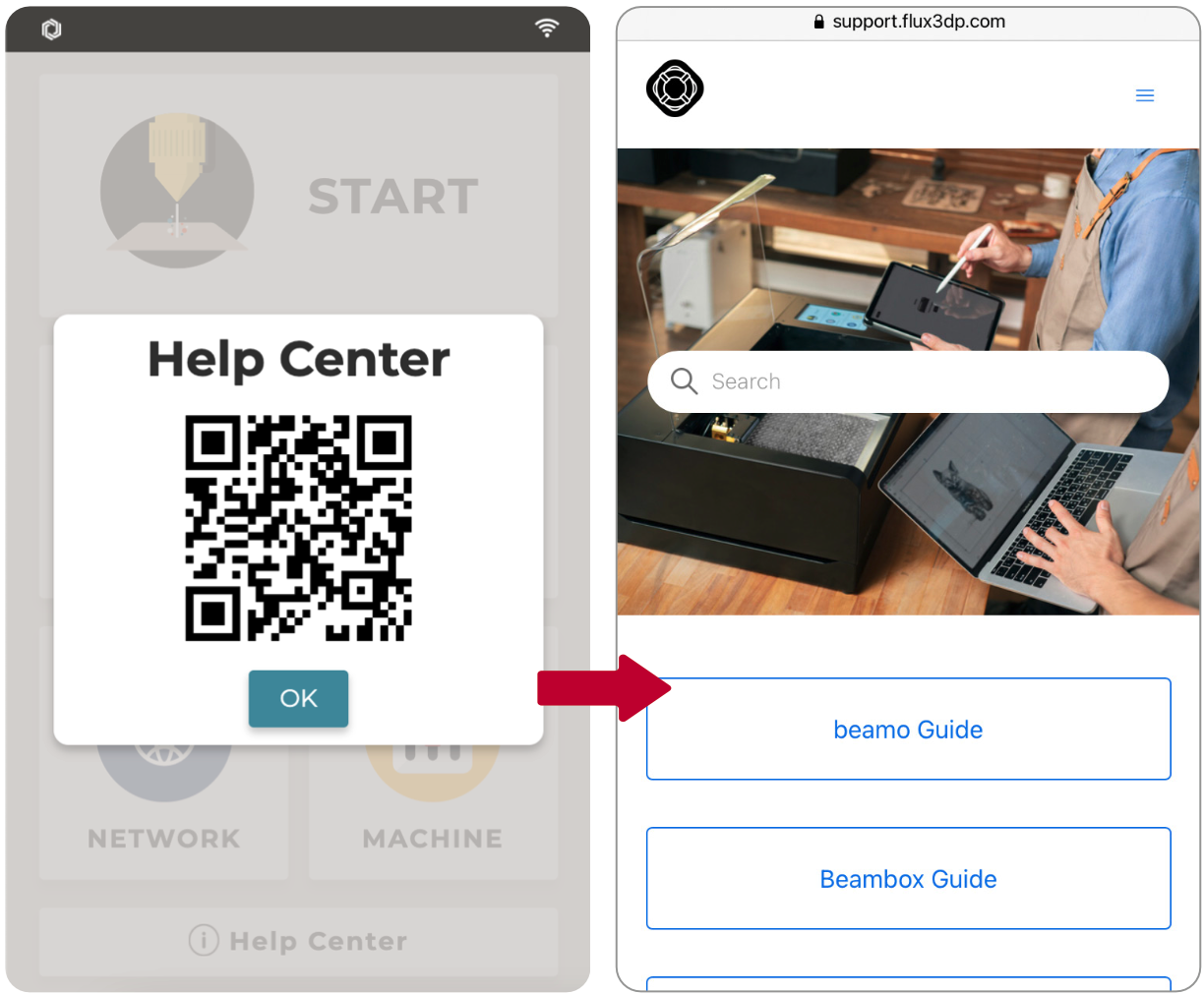

Hvis du har spørsmål, kan du klikke på "HJELPESENTER", skanne QR-koden og søke i hjelpesenteret på FLUX offisielle nettsted etter mulige løsninger.
