#904 Homing mislyktes / Homing-problemer / Kan ikke utføre homing

FLUX Support Team
  • Oppdatert

Beskrivelse

Vær oppmerksom på at årsakene til en #904-feil kan variere. Problemet kan vedvare etter å ha fulgt trinnene nedenfor.
Du kan imidlertid fortsatt samle nyttig informasjon for at FLUX-teamet skal kunne avklare problemet mer effektivt.



Trinn 0 - Bruk sjekklisten for å følge trinnene og registrere resultatene

Denne listen markerer alle testene du har gjort i opplæringen.
Etter at testene er fullført, kan du lagre listen som et PDF-dokument og sende den til forhandleren eller FLUX-teamet.

Klikk på lenken for å få tilgang til feilsøkingssjekklisten for #904: #904 Homing mislyktes - Sjekkliste (Ador)



Trinn 1 - Fjern modulen og materialet

Fjern alle ting (inkludert modulen) i arbeidsområdet før du starter, slik at ingenting vil påvirke homing-prosessen.





Trinn 1.1 - Kontroller manuelt om modulen kan flyttes jevnt

  • Slå av maskinen og fjern strømledningen.

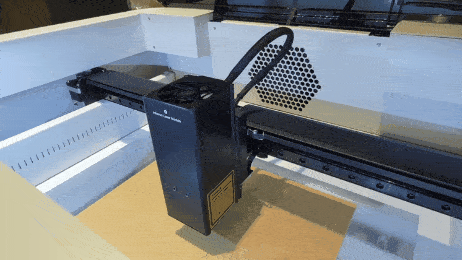

  • Flytt modulhodet manuelt til alle 4 hjørner.



Se de neste trinnene i henhold til:

  • Hvis modulhodet IKKE KAN flyttes jevnt, se Trinn 1.2
  • Hvis modulhodet kan flyttes rundt jevnt, som i .gif-en ovenfor, går du til Trinn 2



Trinn 1.2 - Smør skinnene

  • Se artikkelen - Smøring.
  • Etter smøringen, gå tilbake til Trinn 1 og se om modulhodet kan bevege seg jevnt.



Sjekk resultatet deretter:

  • Ja, Modulhodet kan bevege seg jevnt som i .gif-en >> Problemet er løst.
  • Nei, Modulhodet kan IKKE beveges jevnt >> Maskinvareproblem - Rustne skinner >>Ta en video av situasjonen med henvisning til veiledningen, og gå til Trinn 9 for å rapportere problemet.



Trinn 2 - Utelukk muligheten for firmware-problemer

Mislykket firmware-installasjon kan forårsake feil ved homing, og tilbakestilling til fabrikkinnstillinger kan effektivt eliminere muligheten for firmware-problemer.

  • Først, tilbakestill til fabrikk (Hovedside > Maskin > Innstillinger > Tilbakestill til fabrikk > Ja)
    ezgif.com-gif-maker (4).gif
  • Følg deretter trinnene i lenken om Hvordan oppdatere maskinens firmware og sørg for at den er oppdatert til den nyeste versjonen.

  • Prøv homing igjen når oppdateringen er fullført.


Sjekk resultatet deretter:

  • Ja, Det går hjem vellykket etter trinnene ovenfor >> Problemet er løst.
  • Nei, homing-problemet vedvarer etter trinnene ovenfor >>Gå til Trinn 3



Trinn 3- Sjekk signalene på hovedkortet

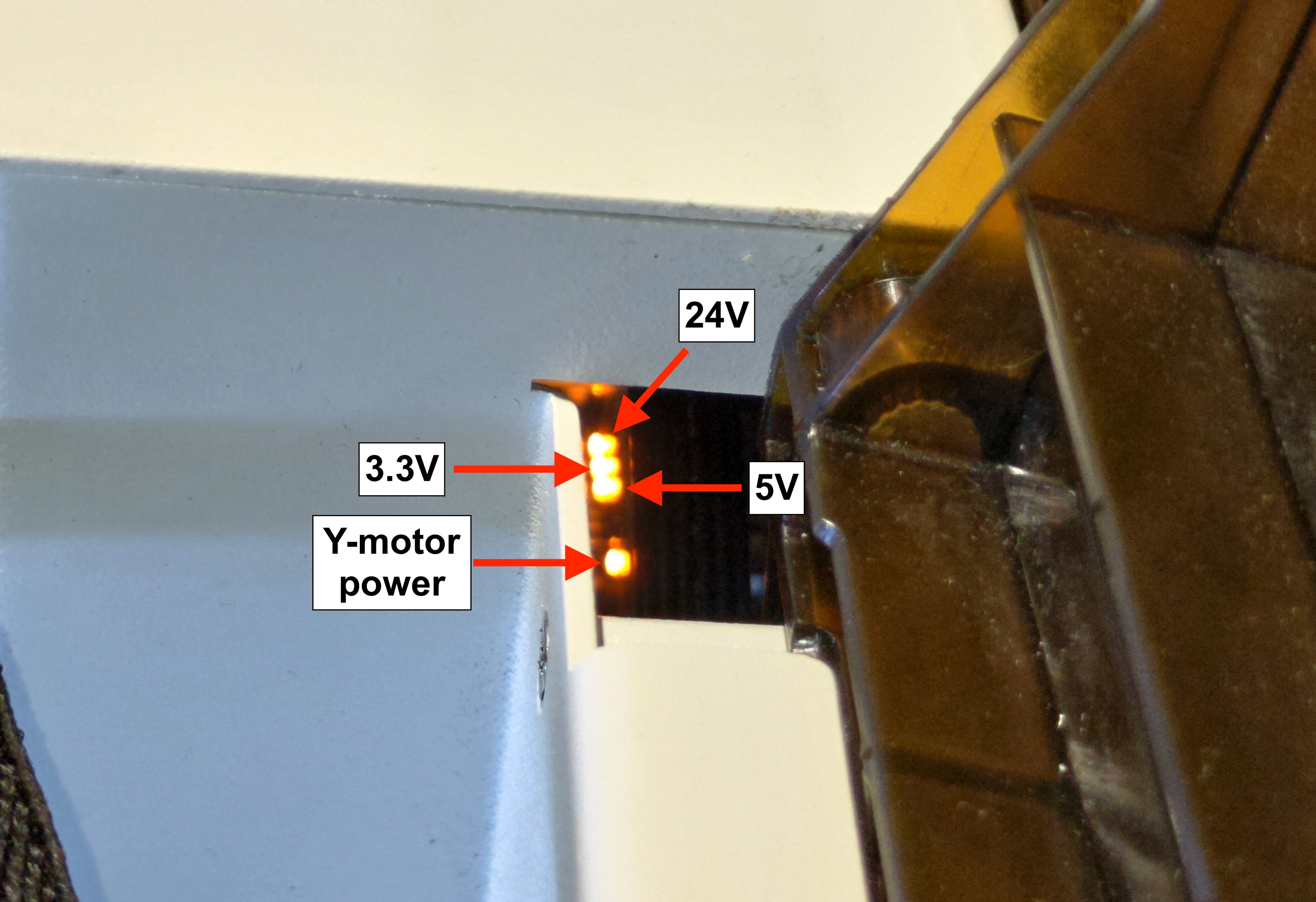

Det er 4 oransje LED-lys på hovedkortet som representerer forskjellige deler av maskinen.


Se videoen for å se hvordan du finner signalene på hovedkortet

Video



Sjekk om problemet er løst i henhold til følgende:

  • Alle lys forblir på, og ingen av dem blinker >> Gå til Trinn 4
  • Ett eller flere lys er av eller blinker >> Maskinvareproblem- Feil på hovedkort eller strømadapter >>Ta en video av situasjonen med henvisning til videoen, og gå til Trinn 9 for å rapportere problemet.



Trinn 4- Sjekk endebryterne

En endebryter brukes til å stoppe laserhodet når det når enden.

Endebryteren kan være defekt, noe som fører til problemer med homing, som vil resultere i at laserhodet ikke stopper eller stopper for tidlig.



Se videoen nedenfor for å sjekke om endebryterens ikoner reagerer riktig når de trykkes på.

▵Trykket = ikonet lukkes

▵Ikke trykket = ikonet åpnes



Sjekking av X- og Y-endebryter



Sjekk om problemet er løst i henhold til følgende:

  • Both X&Y axis function >> Gå til Trinn 5
  • Bare X-aksen har problemer >> Maskinvareproblemer - Z-motorkort eller FPC-kontakt (30-pinners) feil >> Ta en video av situasjonen med henvisning til videoen og gå til Trinn 9 for å rapportere problemet.
  • Kun Y-aksen har problemer >> Maskinvareproblemer - Y-motorkortfeil  >> Ta en video av situasjonen med henvisning til videoen og gå til Trinn 9 for å rapportere problemet.
  • Verken X- eller Y-aksen fungerer >> Maskinvareproblemer - Feil på hovedkort eller FPC-kontakt (38-pinners) feil >> Ta en video av situasjonen, med henvisning til videoen og gå til Trinn 9 for å rapportere problemet.
  • Uvanlig støy ved homing, kunne ikke gå inn i vedlikeholdsmenyen >> Gå til Trinn 6



Trinn 5 - Sjekk om AF-modulen fungerer

Test hovedkortfunksjonen ved å klikke på AF-knappen.


Klikk på AF-knappen for å se om den fungerer bra.

Sjekk resultatet deretter:

  •
  •
  •
  • Ja, Z-aksen beveger seg riktig, og AF fungerer >> Trinn 6
  • Nei, Z-aksen beveger seg, men AF kan ikke fokusere riktig/beveger seg tilfeldig >> Maskinvareproblem - Feil på hovedkort >> Ta en video av situasjonen med henvisning til videoen, og gå til Trinn 9 for å rapportere problemet.
  • Nei, Z-aksen vil ikke bevege seg >>Maskinvareproblem - Feil på hovedkort >> Ta en video av situasjonen med henvisning til eksempelet, og gå til Trinn 9 for å rapportere problemet.



Trinn 6 - Se om endebryterne aktiveres AUTOMATISK

Sjekk om tilfellene i videoene nedenfor oppstår.

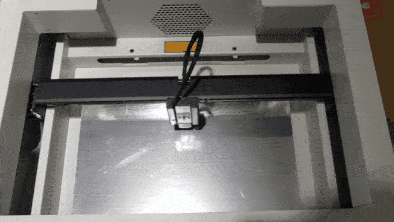

(Modulhodet begynner å lage høye lyder og stopper ikke når det beveger seg til toppen eller venstre hjørne.)

Video 1- Y-grense mislykkes


Video 2- X-grense mislykkes


Sjekk resultatet deretter:

  • Ja,  samme problem som video 1 vist skjedde >> Trinn 7
  • Ja,  samme problem som video 2 vist skjedde >> Trinn 8
  • Nei, ingen av problemene i videoene skjedde >> Maskinvareproblem- X- og Y-motorer/Z-motorkort/X-motorkort >> Ta en video av situasjonen med henvisning til eksempelet, og gå til Trinn 9 for å rapportere problemet.



Trinn7- X-akse Justering av jevnhet

Følg trinnene i lenken nedenfor for å sjekke og justere nivelleringen av X-aksen-
Justering av X-aksens jevnhet



Sjekk resultatet deretter:

  • Bekreftet nivå, homing vellykket>> Problem løst



Trinn 7.1 - Utvid kontaktflaten for Y-aksens endebryter

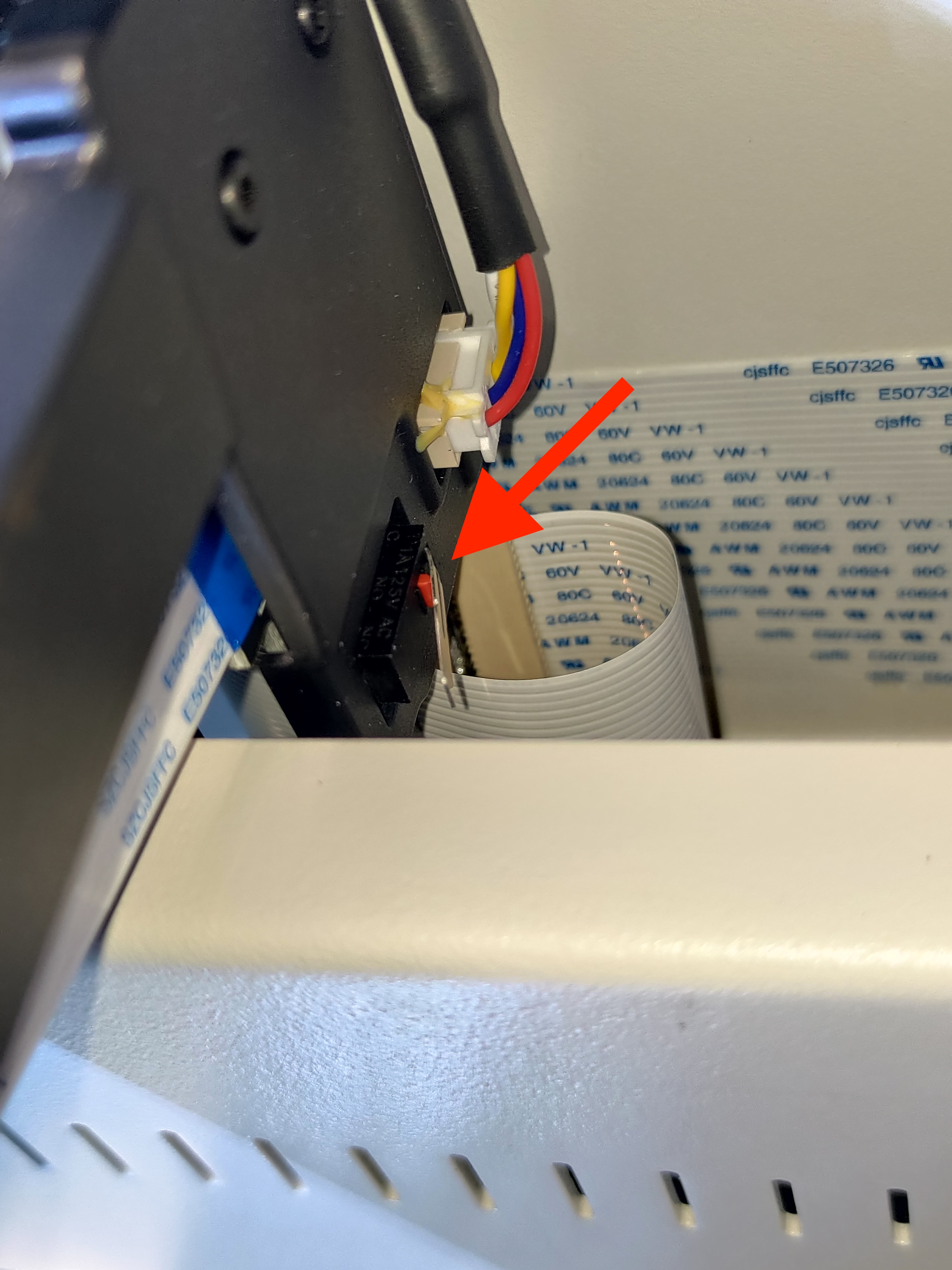

Metalltappen på endebryter kan slites ut over tid, noe som påvirker følsomheten til endebryterens aktivering.379060.jpg

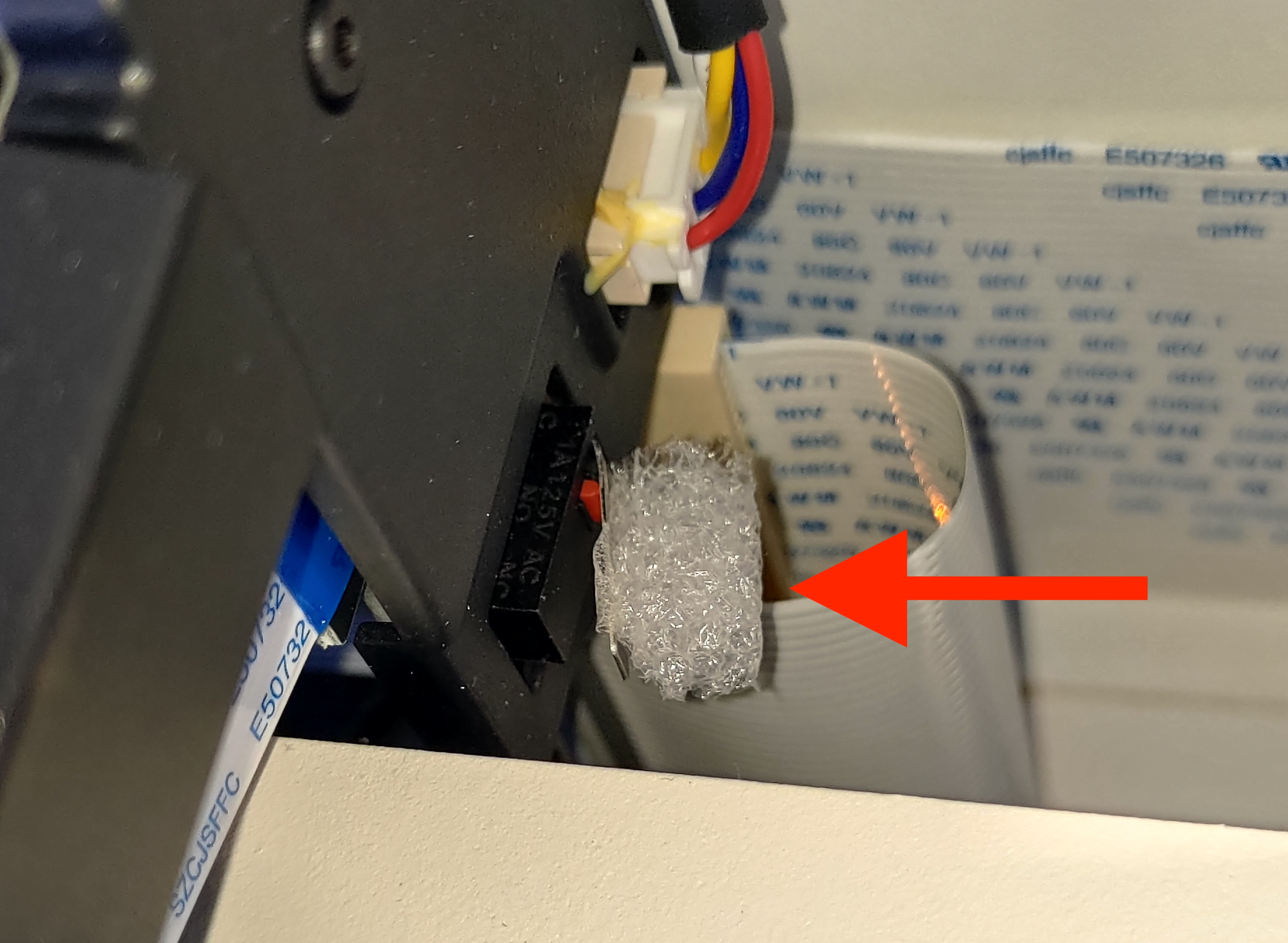

Som vist på bildet nedenfor, kan det å legge til et stykke skum eller lignende materiale på tappen midlertidig løse problemet med at metallplaten ikke kommer i kontakt med Y-aksen endebryter.379056.jpg

Sjekk resultatet i henhold til:

  • Etter forlengelse, homing vellykket. >> Problem løst
  • Homing mislyktes >> Ukjent problem >> Ta en video av situasjonen med henvisning til eksempel og gå til Trinn 9 for å rapportere problemet.



Trinn 8 - Sjekk om kabelen forstyrrer

Noen ganger, hvis kablene ikke er riktig organisert, kan det påvirke utløsningen av X-aksen endebryter, noe som resulterer i en homing-feil.



Sjekk resultatet i henhold til:

  • Ja >> Etter justeringer, homing vellykket.  >> Problem løst



Trinn 8.1 - Forleng X-aksen endebryter kontaktflate

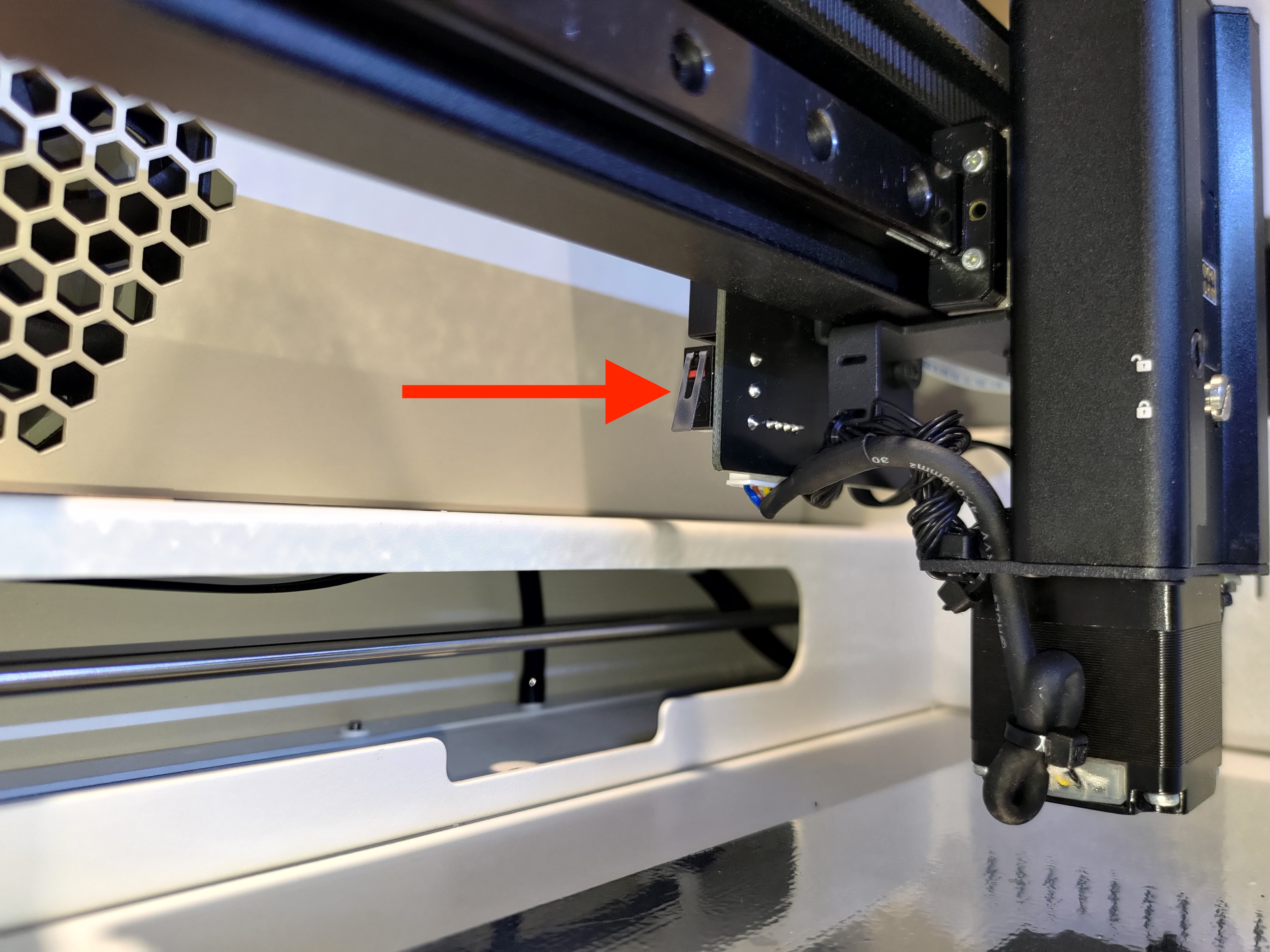

Metalltappen på endebryter kan slites ut over tid, noe som påvirker følsomheten til endebryterens aktivering.379061.jpg

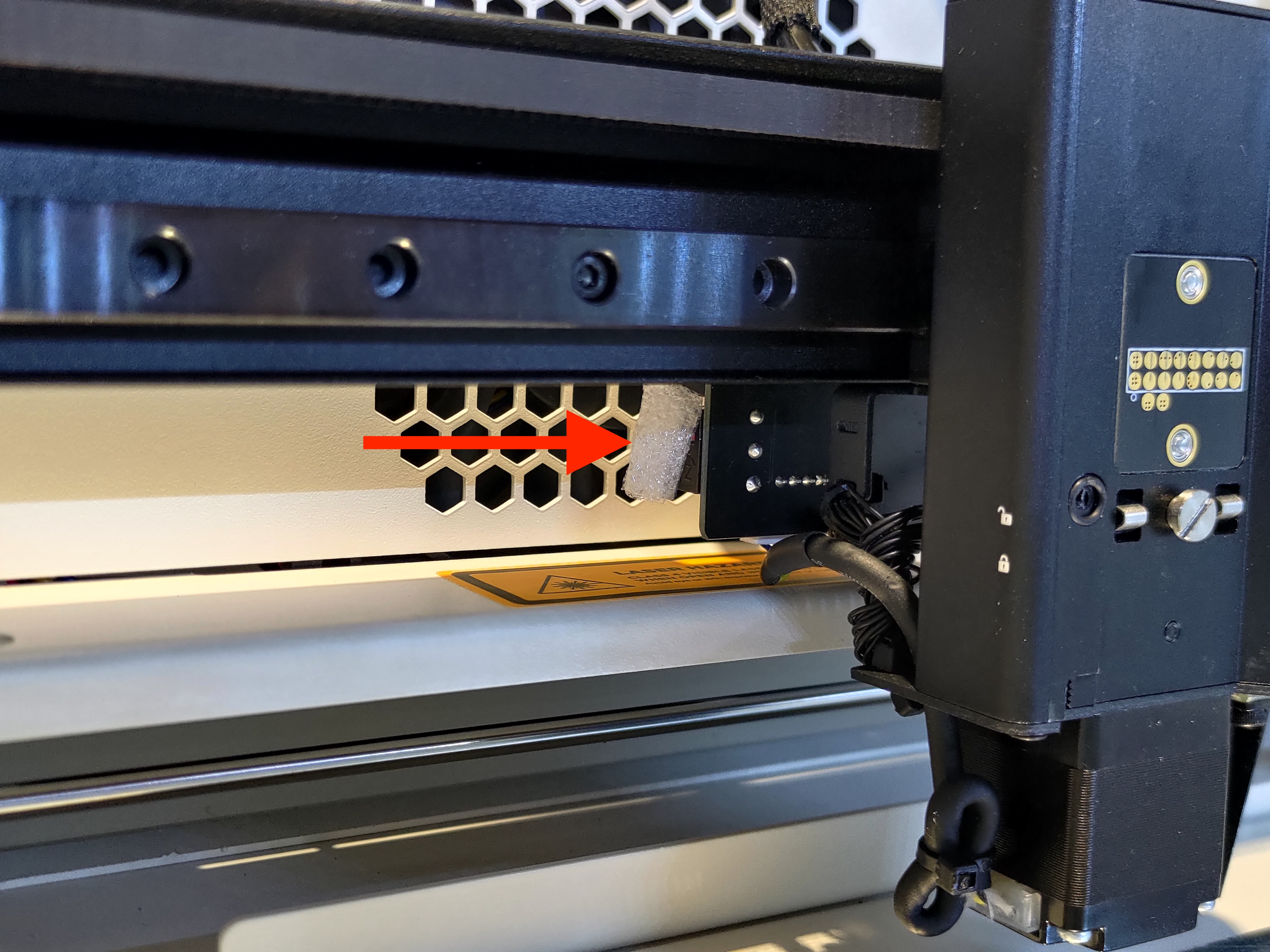

Som vist på bildet nedenfor, kan det å legge til et stykke skum eller lignende materiale på tappen midlertidig løse problemet med at metallplaten ikke kommer i kontakt med X-aksen endebryter.379059.jpg



Sjekk resultatet i henhold til:

  • Etter forlengelse, homing vellykket. >> Problem løst
  • Homing mislyktes >> Ukjent problem >> Ta en video av situasjonen med henvisning til eksempel og gå til Trinn 9 for å rapportere problemet.



Trinn 9 - Kontakt kundeservice

  • Følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]
  • Sørg for at du har fullført sjekkliste og lagret den som en PDF-fil for å dele handlingene dine.

*Informasjonen som er samlet inn, for eksempel bilder eller videoer som viser maskinens problem i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.


#END
