4-2 Rengjøring av lasermodul (10W/20W diodelasermodul)

Anbefalt vedlikeholdsfrekvens: en gang i måneden.

Vedlikeholdstrinn:

A. Rengjøring av vifte
B. Rengjøring av fokuslinse
C. Rengjøring av pogo-pinner

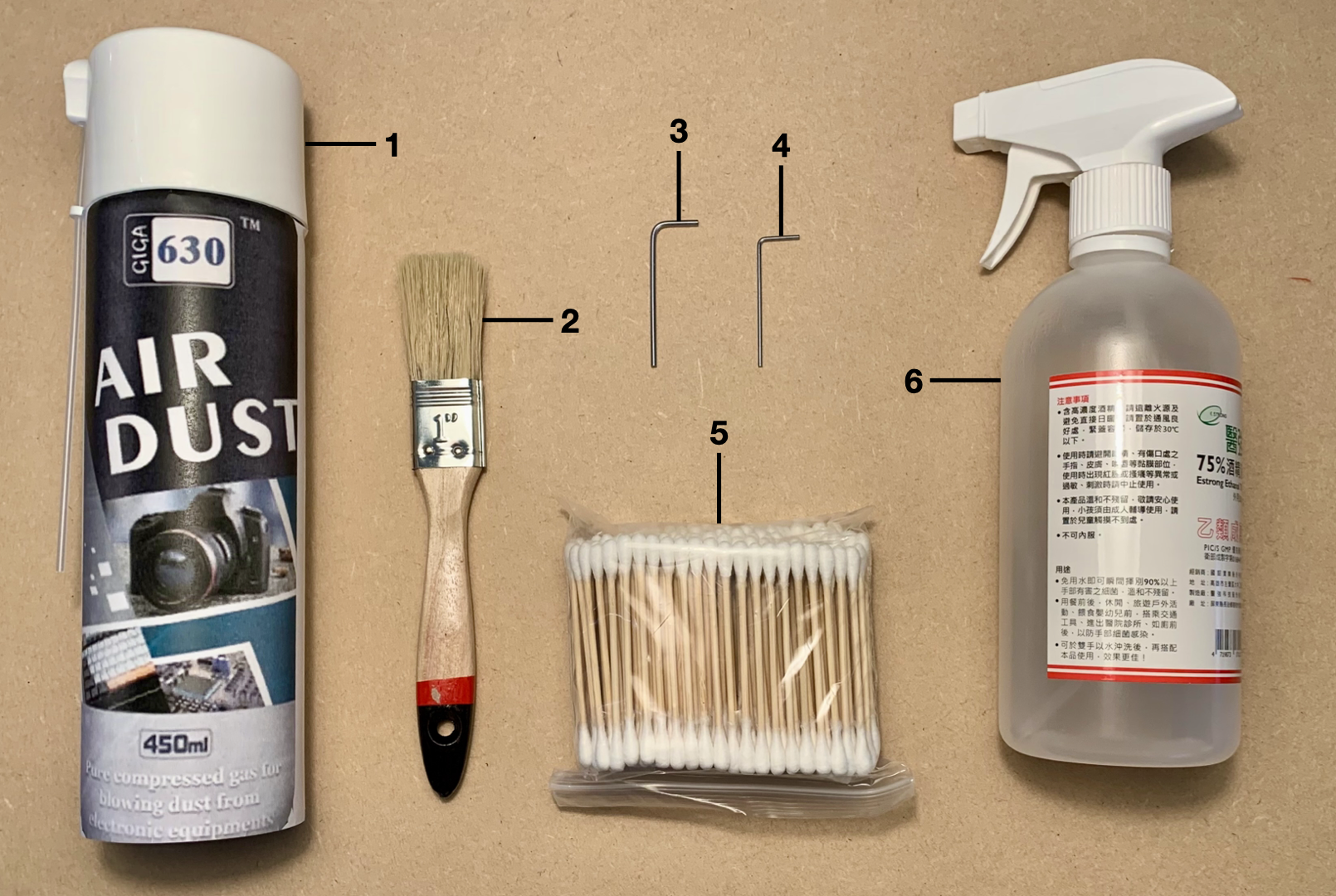

Forberedelsesartikler:

1. Luftblåser
2. Børste
3. 2 mm unbrakonøkkel (selvforberedt)
4. 1,5 mm unbrakonøkkel (i tilbehørsboksen)
5. Bomullspinne
6. 75% alkohol

A. Rengjøring av vifte

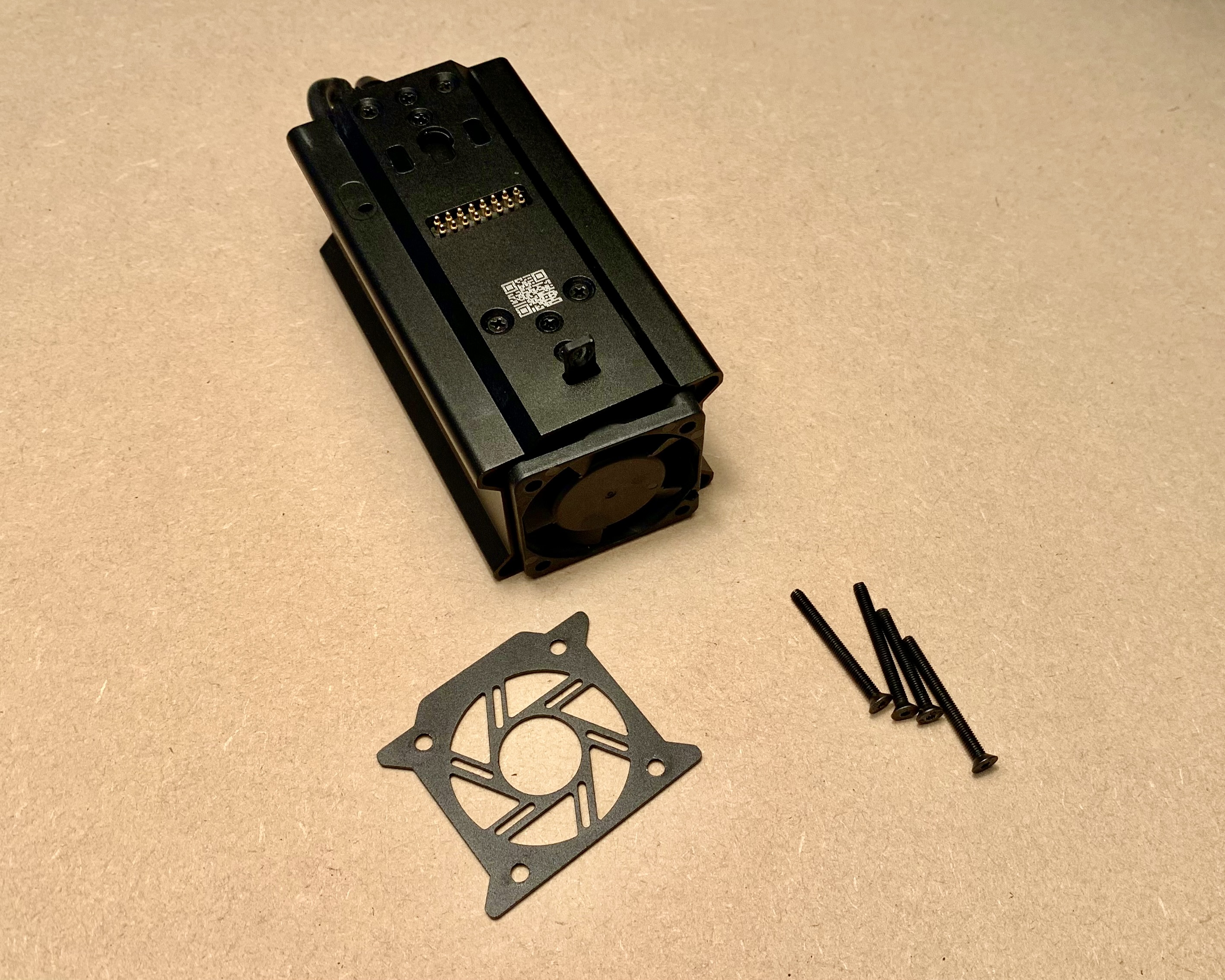

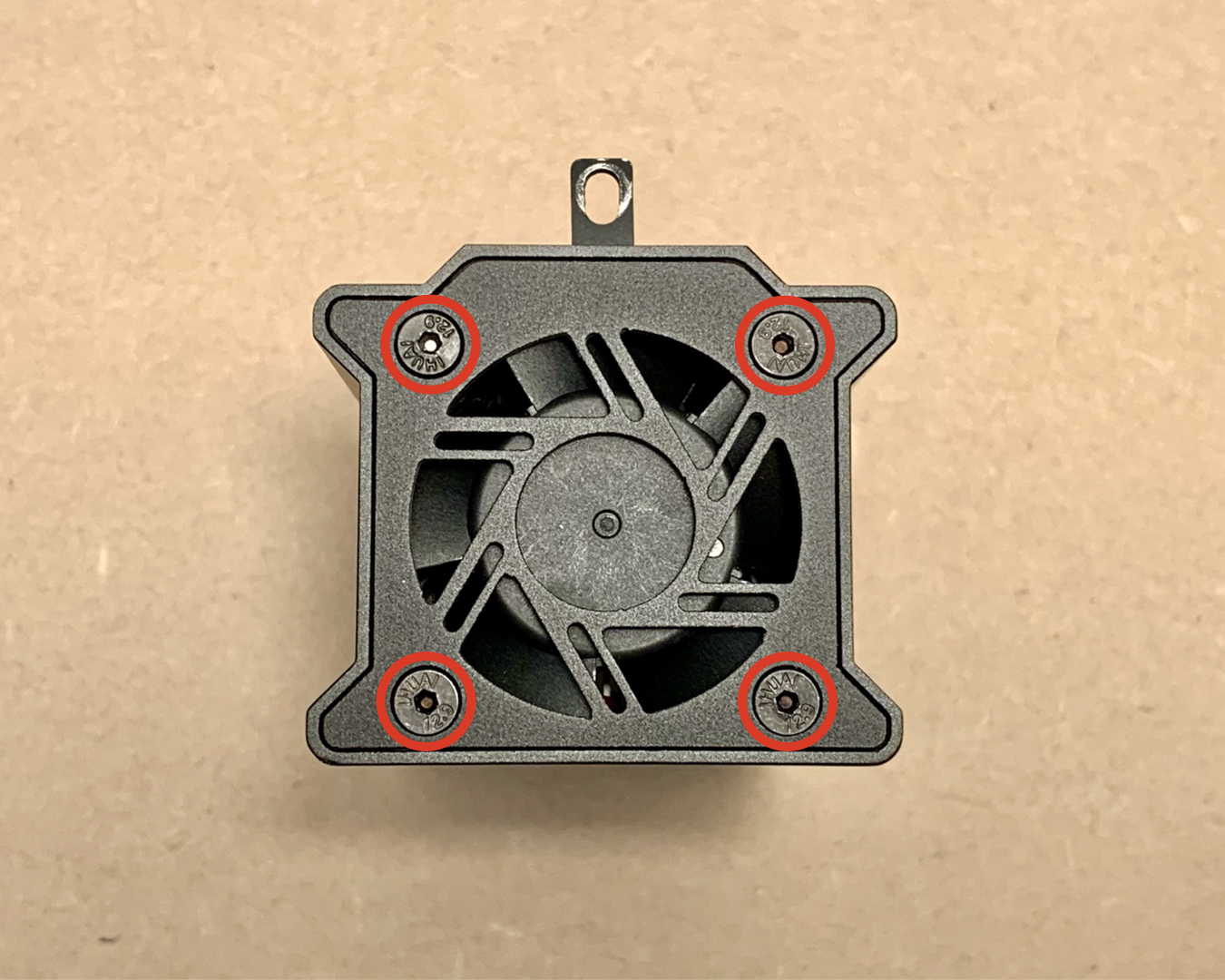

1. Bruk en 2 mm unbrakonøkkel for å fjerne de fire skruene på toppen av lasermodulen. (Merk at verktøyet i tilbehørsboksen er en 1,5 mm unbrakonøkkel, ikke en 2 mm unbrakonøkkel. Sørg for å bruke riktig størrelse verktøy.)


2. Fjern dekselet og trekk ut viften.

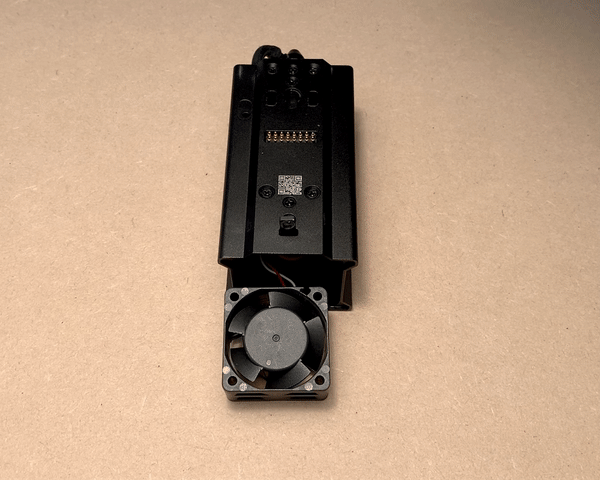

3. Bruk luftblåseren til å blåse ut støvet på viften.

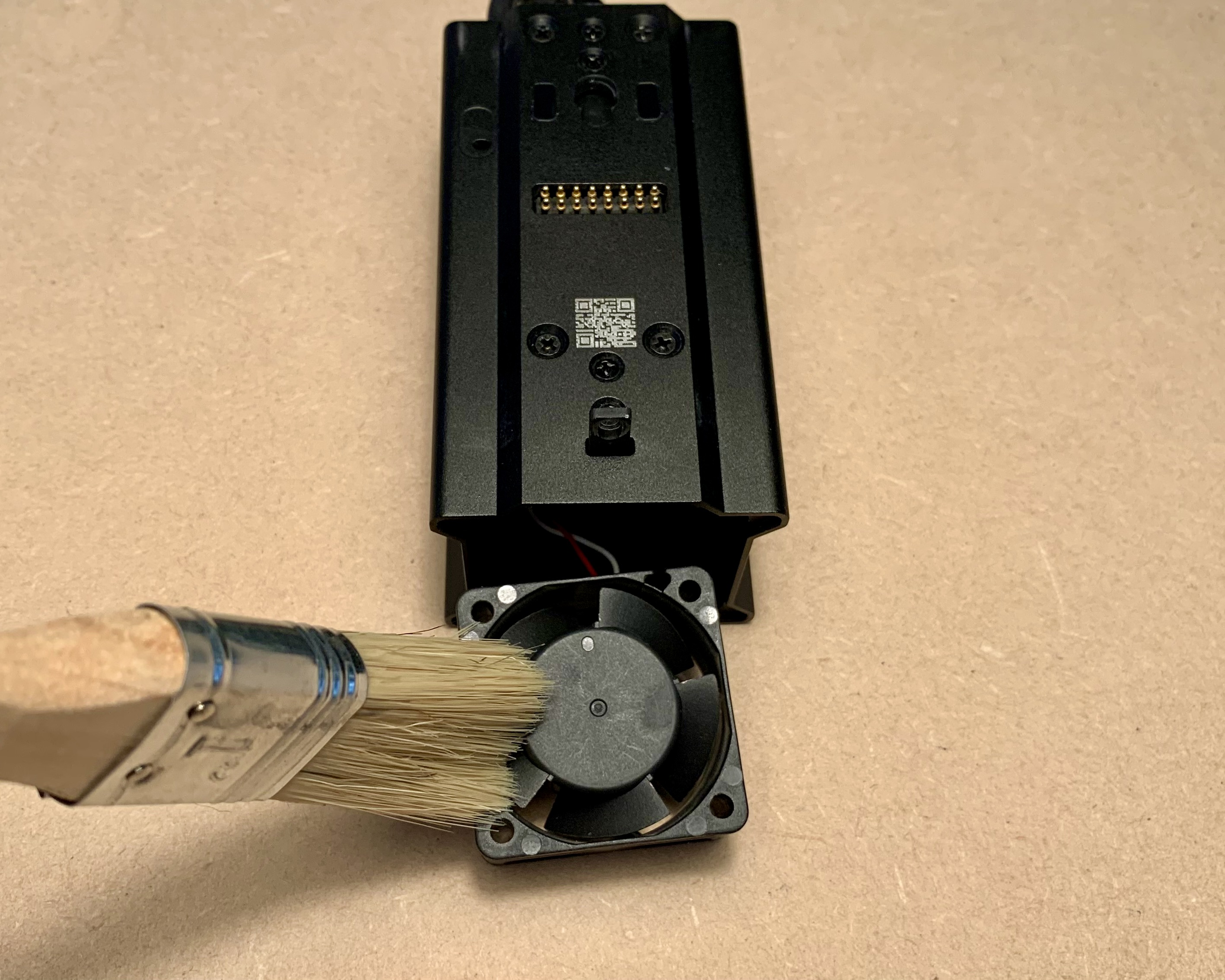

   Bruk børsten til å rengjøre det gjenværende støvet.

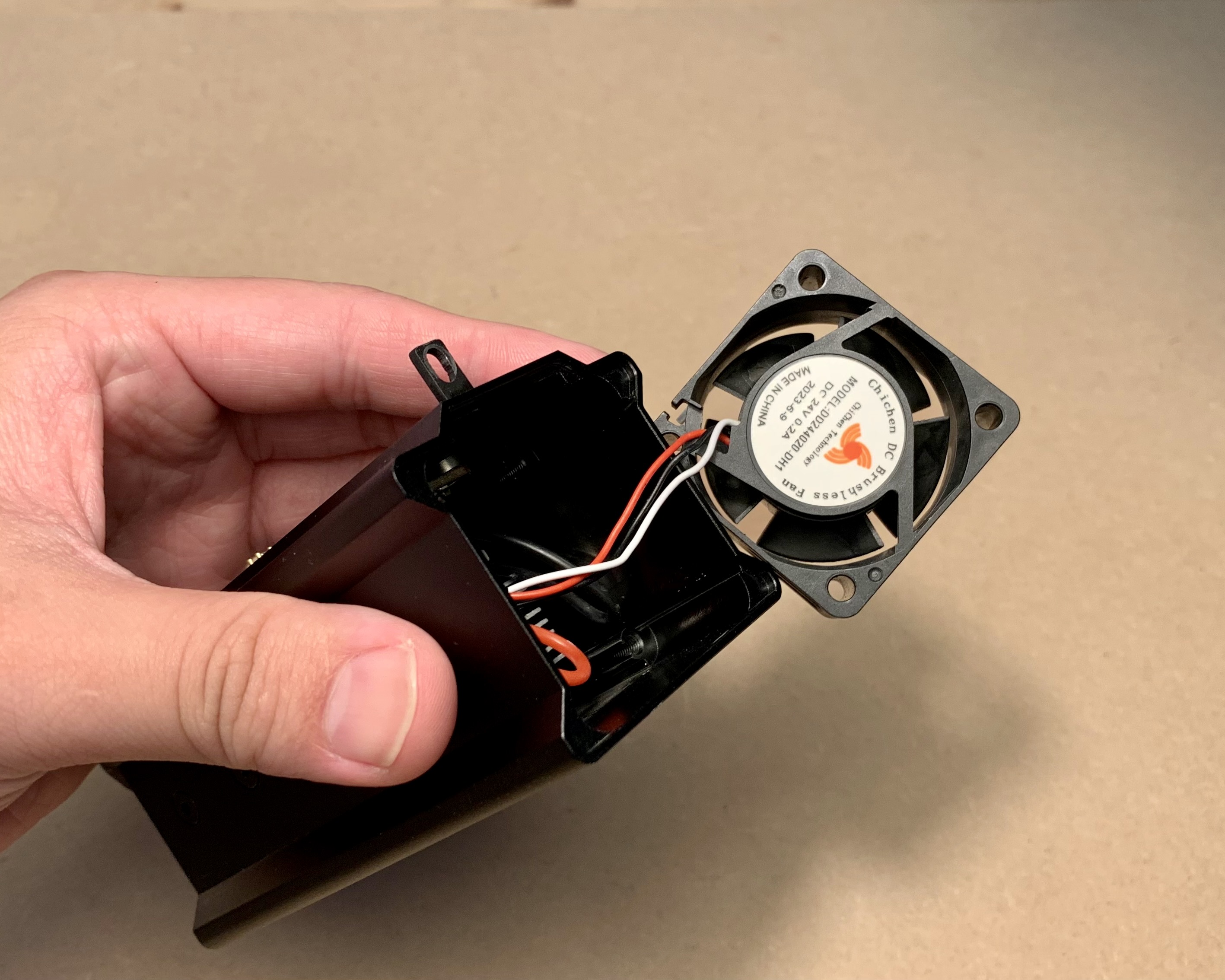

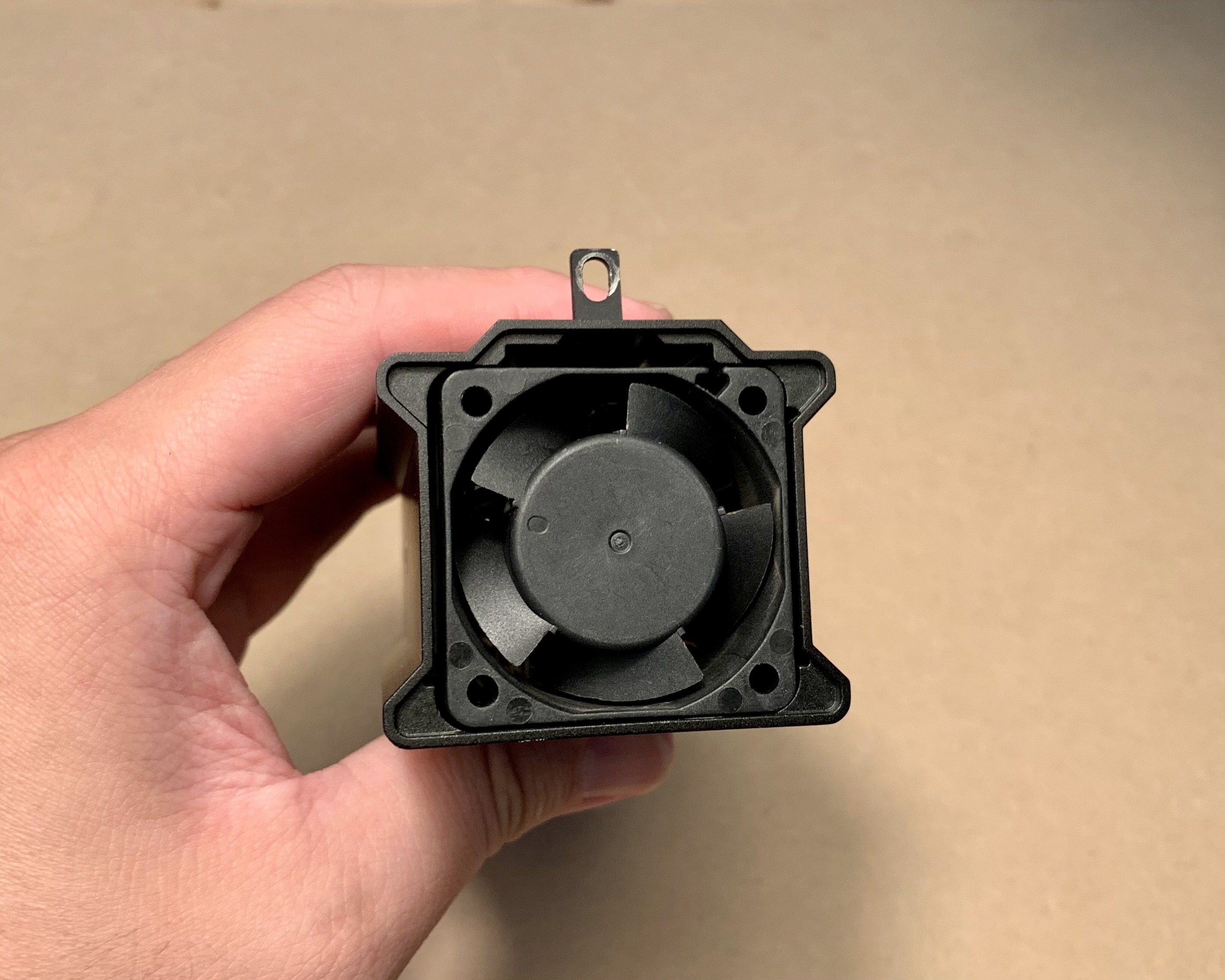

4. Installer viften, og vær oppmerksom på ledningen og retningen. (Etiketten skal vende ned.) Når du håndterer viften, unngå å klemme ledningene for å forhindre skade.

B. Rengjøring av fokuslinse

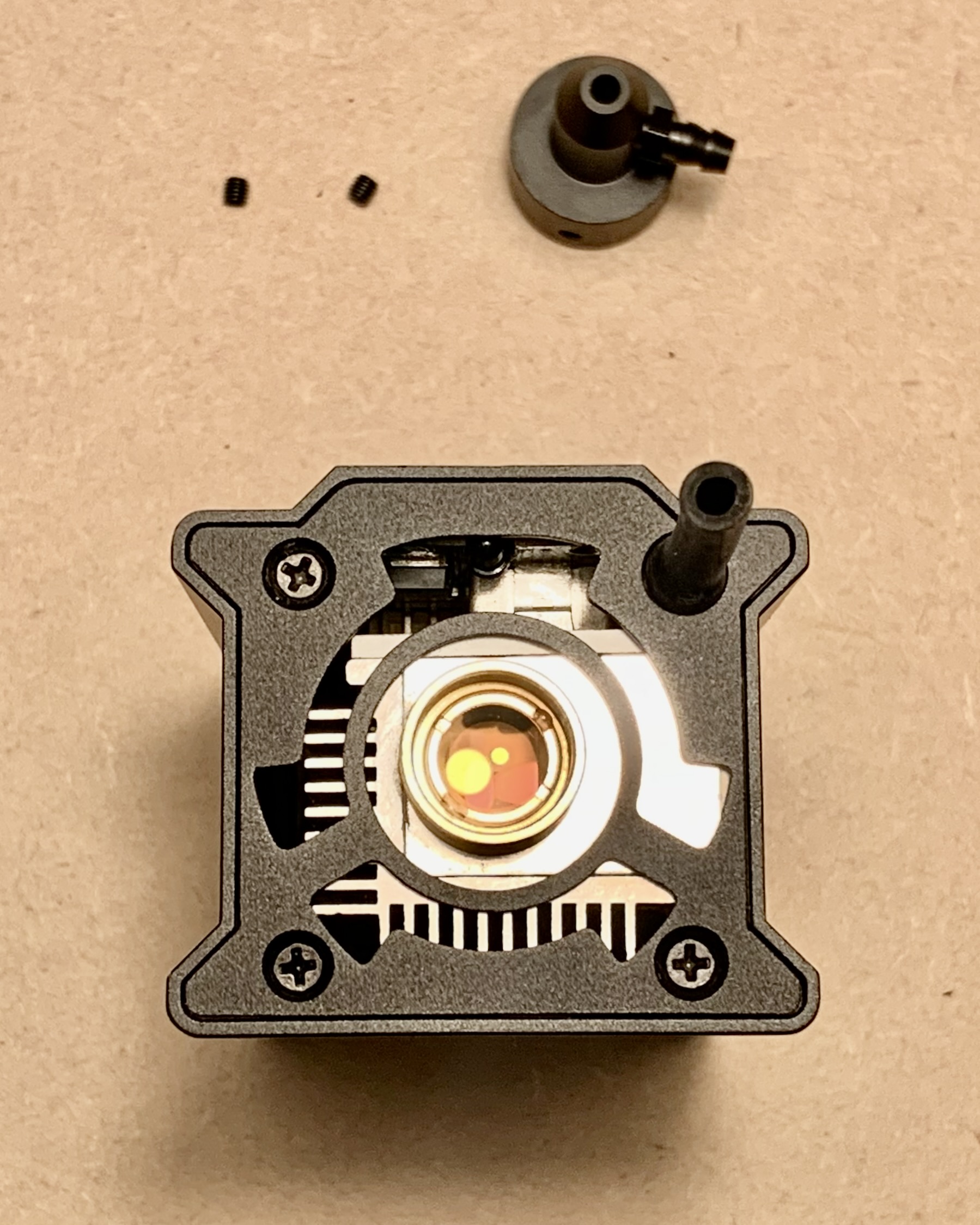

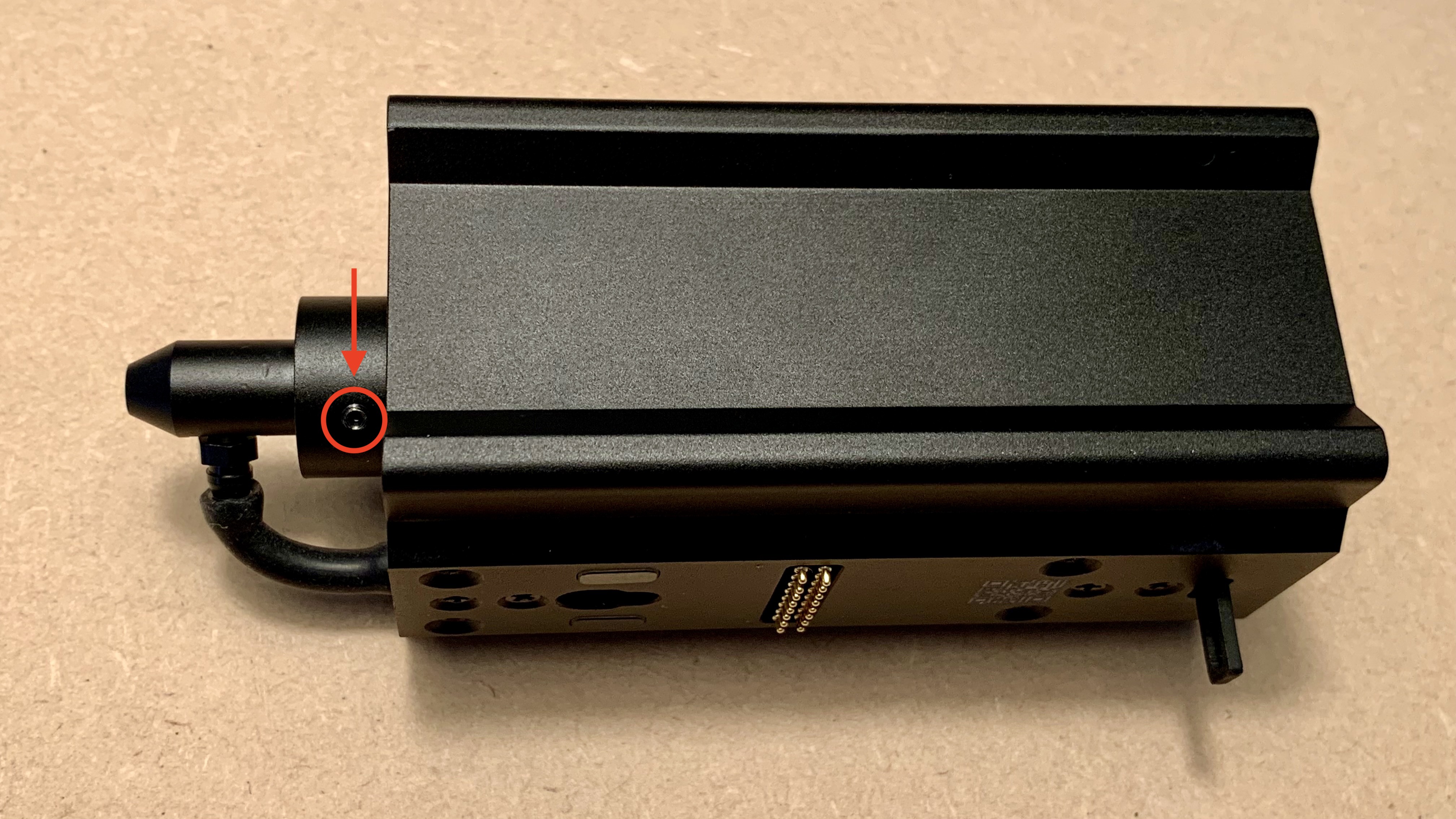

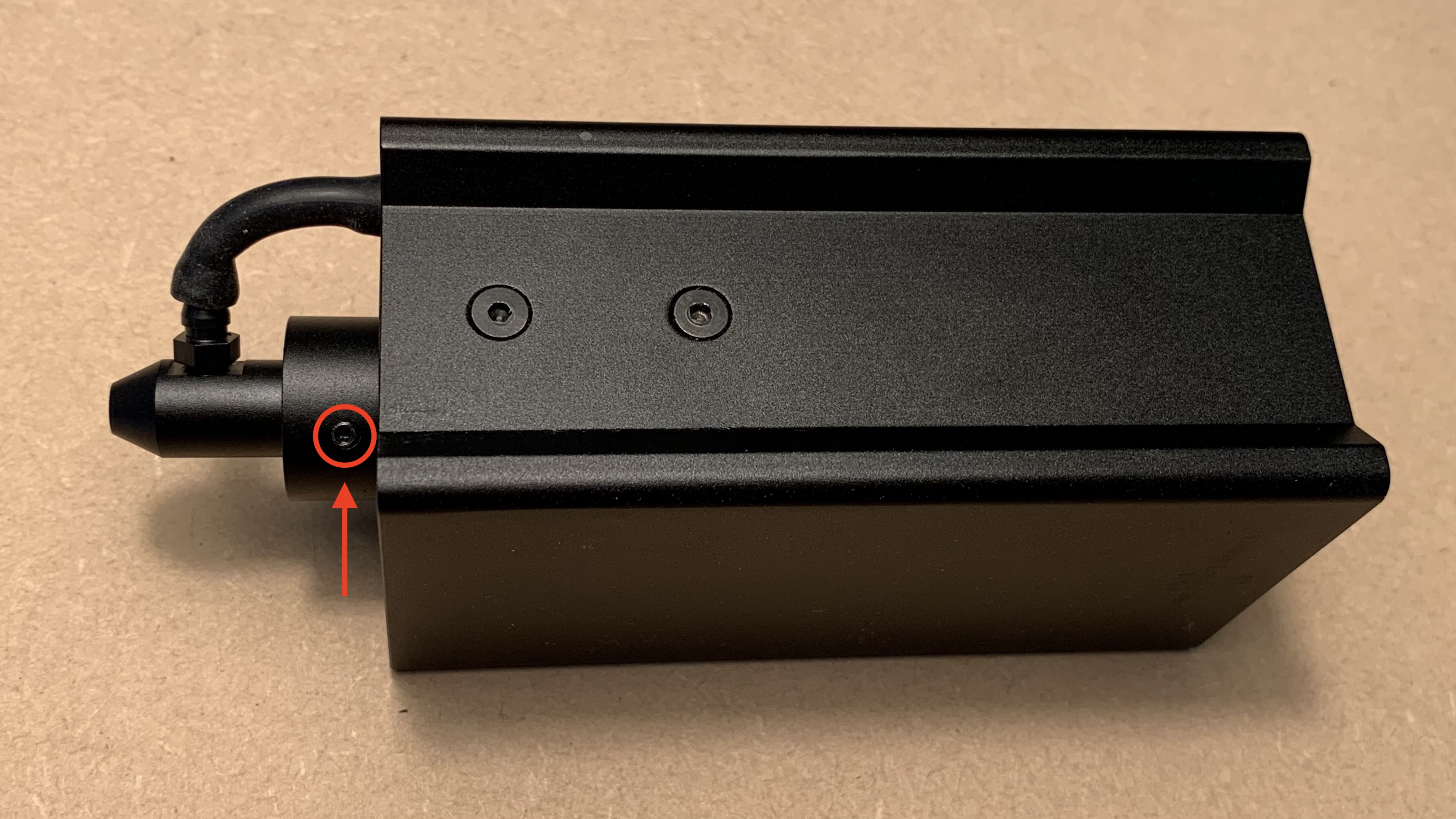

1. Bruk 1,5mm sekskantnøkkel for å fjerne de to skruene på dysen.

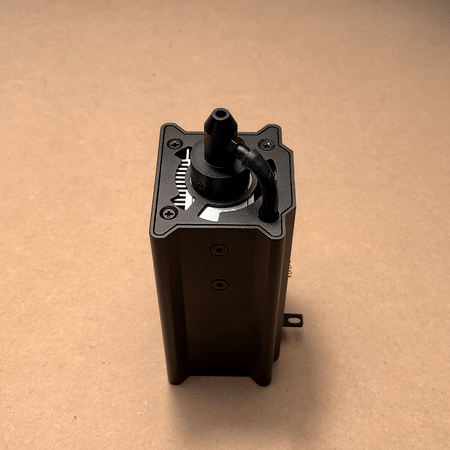

2. Fjern luftslangen og dysen.

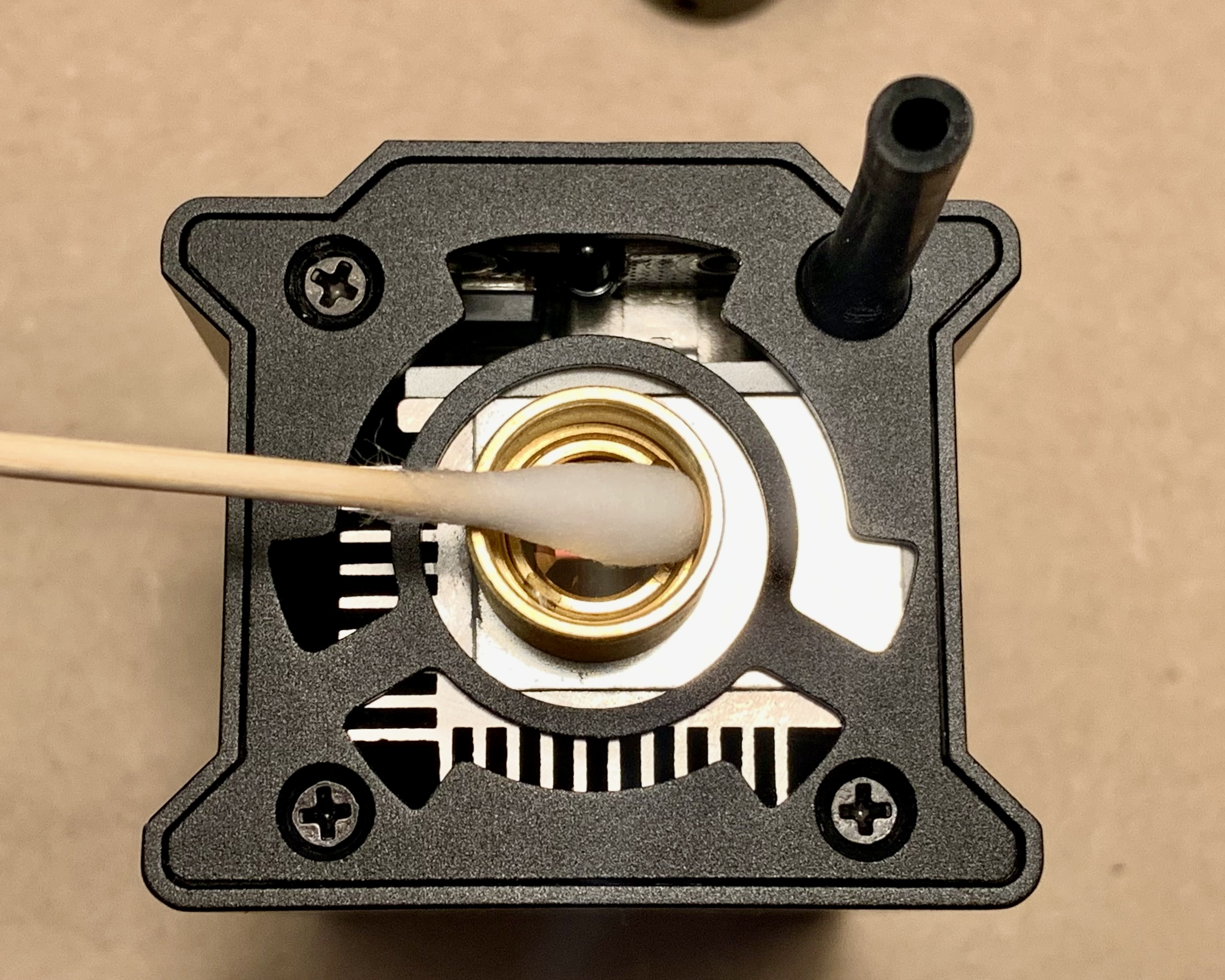

3. Bruk en bomullspinne med en liten mengde alkohol for å rengjøre fokuslinsen.


4. Sett luftslangen og dysen tilbake på plass.

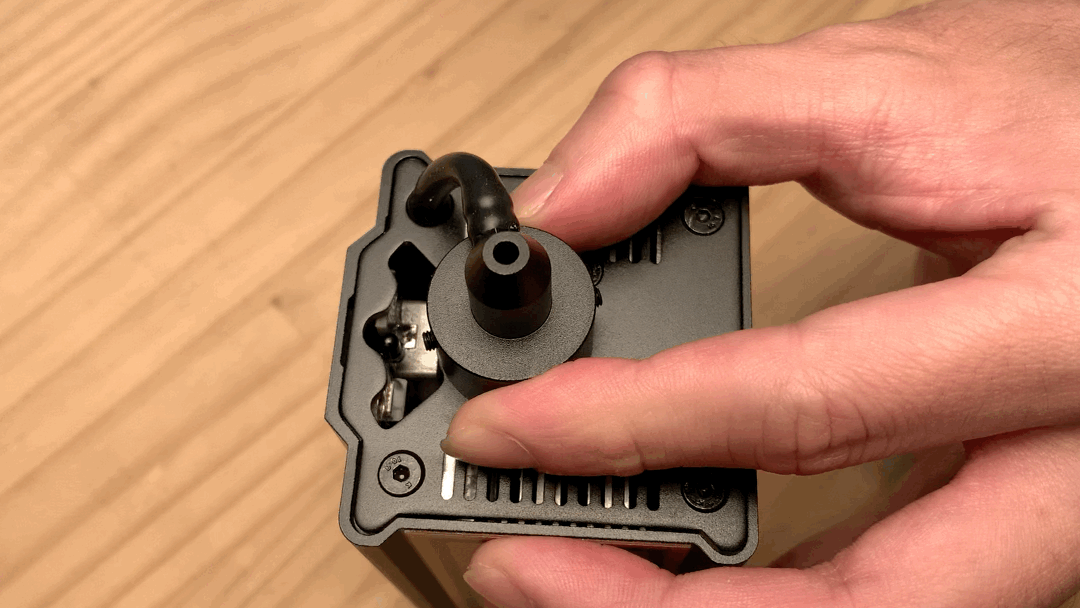

   ⚠︎ Merk: Når du skrur tilbake skruen på dysen, skru den til det er motstand, og dysen ikke vil løsne, som vist i videoen nedenfor. Ikke bruk for mye kraft for å unngå skade på dysen.

C. Rengjøring av pogo-pinner

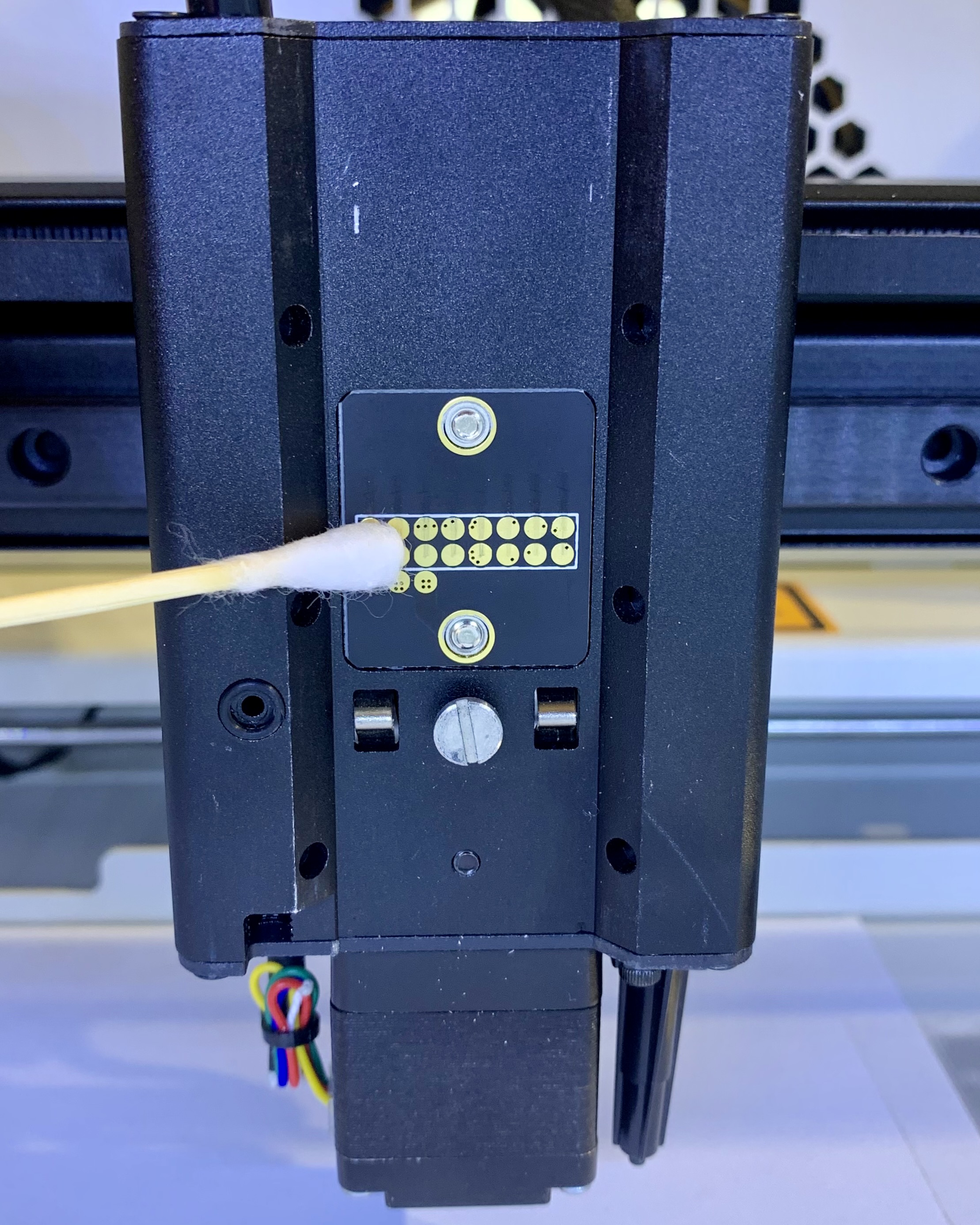

Bruk en bomullspinne med en liten mengde alkohol for å rengjøre pogo-pinnene på moduladapteren.
